Shutsmine 42 .42 Schuetzenmine (Schue.Mi 42.)
Cette mine antipersonnel est conçu pour infliger des blessures aux membres inférieurs . Elle se déclenche lorsque le soldat pose le pied sur la mine. Les blessures peuvent être aussi plus graves .De plus avec l’effet du blast le soldat peut avoir des lésions temporaires avec perte de connaissance en fonction de la distance
En outre, la combustion des gaz explosifs à haute température peut provoquer de graves brûlures aux membres inférieurs. La mort peut survenir suite au choc, ou la perte de sang si le blessé n’est pas rapidement secouru
Cette mine peut être installée soit sur le sol ou dans le sol, dans la neige.

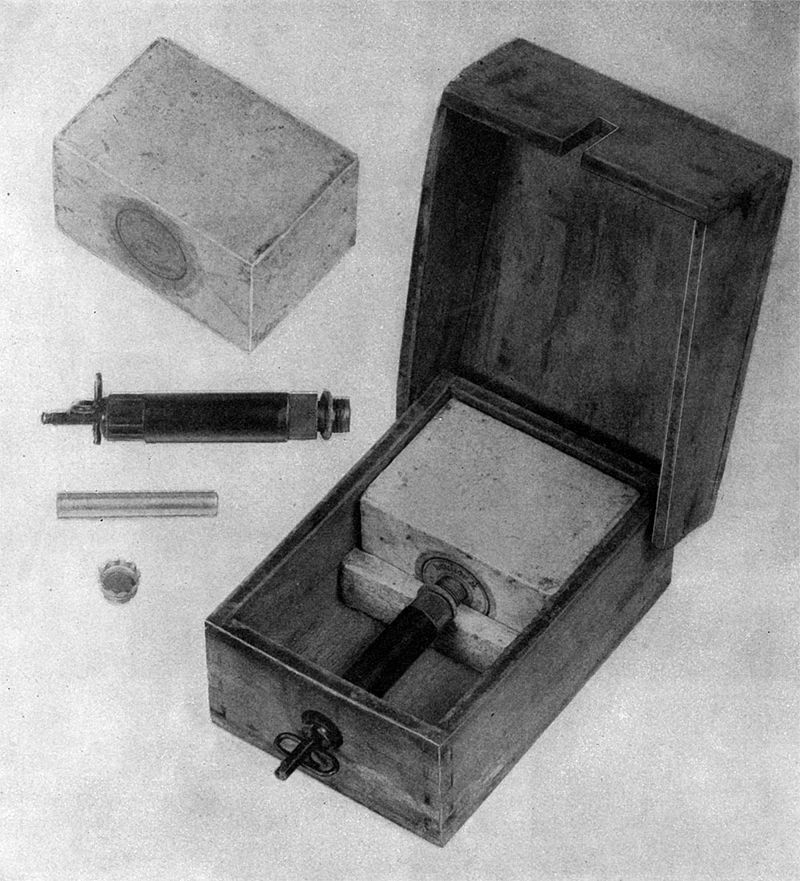

Le dessin montre une mine avec un couvercle soulevé. On voit très visible le bloc de TNT et fusible ZZ 42 .Le cordon visible sert à enclencher l’activation de la mine.
Le boitier de la mine en bois n’offre pas un durée de vie longue à ces mines Avec la désagrégation du boitier suite à son exposition à l’eau ou la boue le couvercle ne joue plus son rôle d’amorce et l’explosion ne se produira pas De ce fait il est très dangereux de désamorcer ces mines d’autant que le détonateur 42 ZZ est très sensible
Description
La mine se présente comme une boite en bois de 230g contenant du TNT Spengkoerper 28, Le détonateur est un ZZ 42 ou Sprengkapsel N.8.
Le corps de la mine est en soit en aggloméré soit en bois ordinaire le tout traité contre le pourrissement via une traitement appelé Karbolineumanstrich .Ainsi la mine ne pourrira pas dans le sol (en théorie).
Les mines sont livrées inactives en caisse de bois de 20 pièces
Le sapeur prépare ensuite les mines avec la charge explosive. Un sapeur peut préparer une mine chaque 4 minutes Le transport de mine prêtes à l’emploi est strictement interdite. L’installation du détonateur se fait seulement au dernier moment
Cette mine reprend le concept de la mine soviétique PMD-6, qui est apparue au tout début de la Grande Guerre patriotique en 1941 toutefois le modèle allemand est légèrement plus grand ce qui permet d’installer une charge militaire plus importante
La mine soviétique ne peut recevoir que 200 grs d’explosif alors que la mines allemande en reçoit 230 grs
On installe le détonateur sur le cote là où se trouve une douille

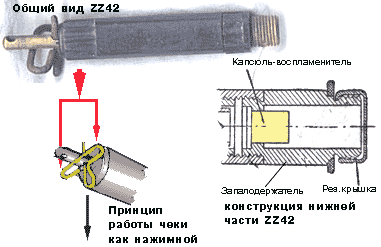

Le détonateur ZZ 42 est une copie de celui soviétique VUM, t apparu dans l'Armée rouge en 1940, La différence entre les deux ce voit sur le corps du détonateur Lisse sur le soviétique moleté sur celui allemand . Il est en bakélite .
Il fut fabriqué à partir de 1944 et ceci jusqu’à la fin de la guerre par la fabrique Klingenthaler Bezirkes GmbH dans Brunndoebra (Voltland). Il porte l’inscription "hmz 44." gravé sur son corps Ce marquage peut être ausse se retrouver sur les corps de ces mines.
En URSS, ce type de mine a été développé sous le nom de MIT PMD-6M, MIT 7 7TS MIT, MIT 57. Il existe une version Tchèque et Slovaque sous le nom de PP Mi D. Les mines de ce genre mais de taille et puissance diverses sont assez répandues dans le monde en particulier, en Yougoslavie sous le nom PMD-1.
Caractéristiques
Type de mine Antipersonnel
Boîtier Boix Agglomeré
Dimensions
Longueur 12 cm
Largeur 10 cm
Hauteur 6 cm
Poids .500g.
Explosif (TNT) 232 grs.
Pression 3/5 kgs
Dangeureuse rayon de 15-20m
Temperatures -30/+40 °
Détonateur ZZ 42
