Souvenir quand tu nous tiens !!! Qui n' a pas monté dans sa jeunsse cette maquette Airfix ?

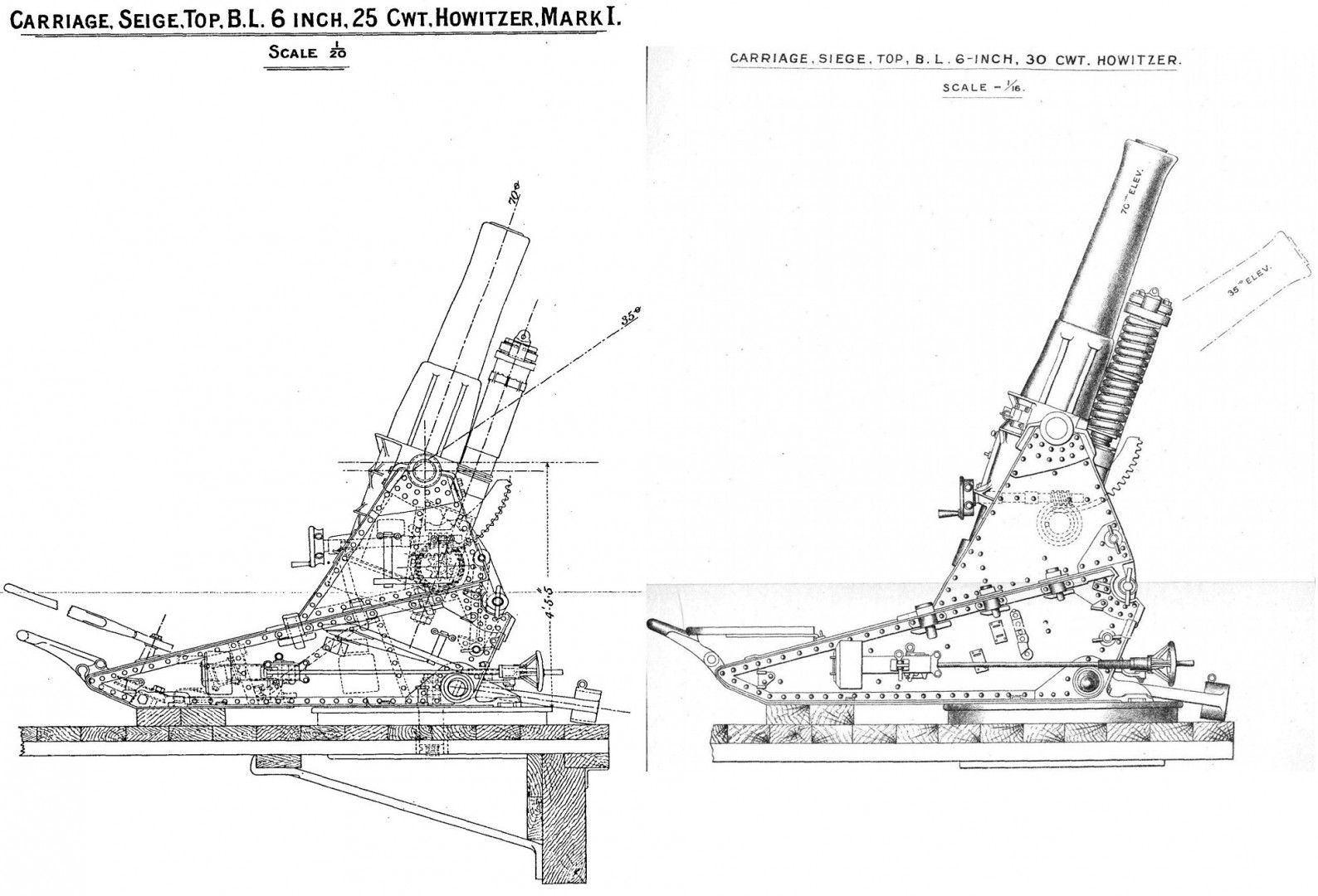

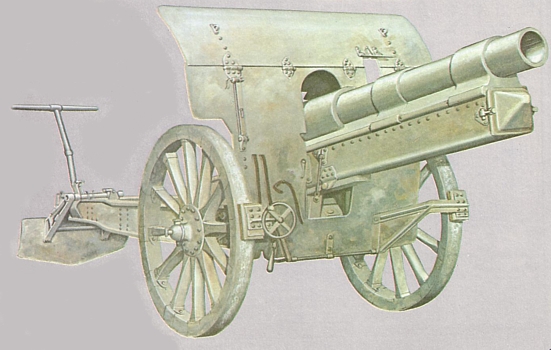

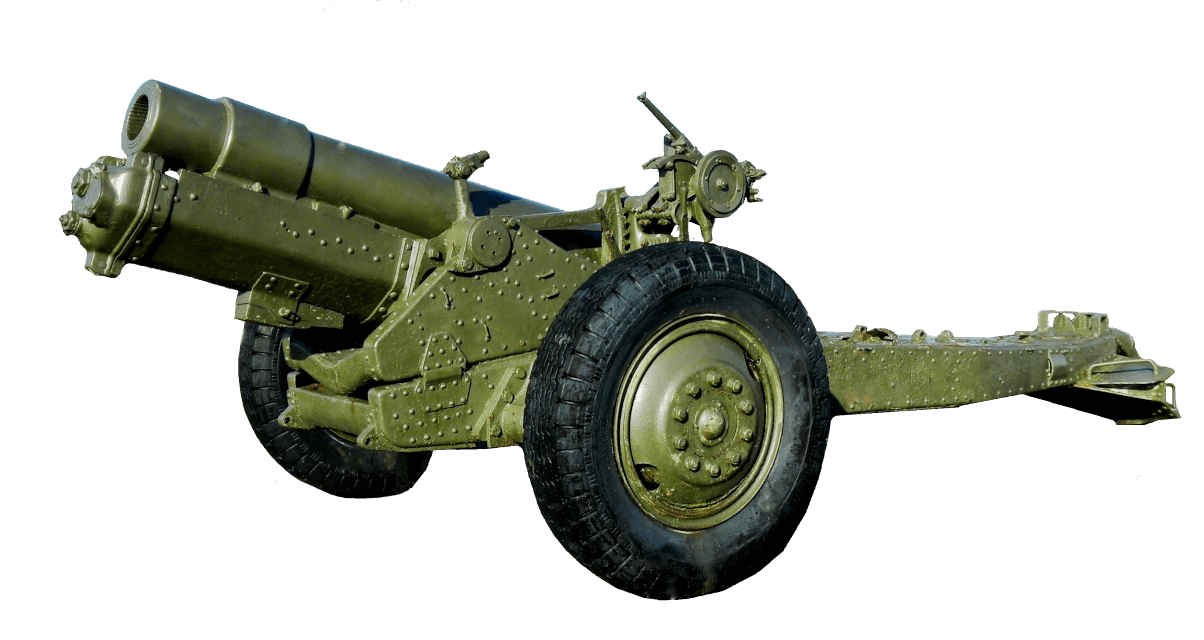

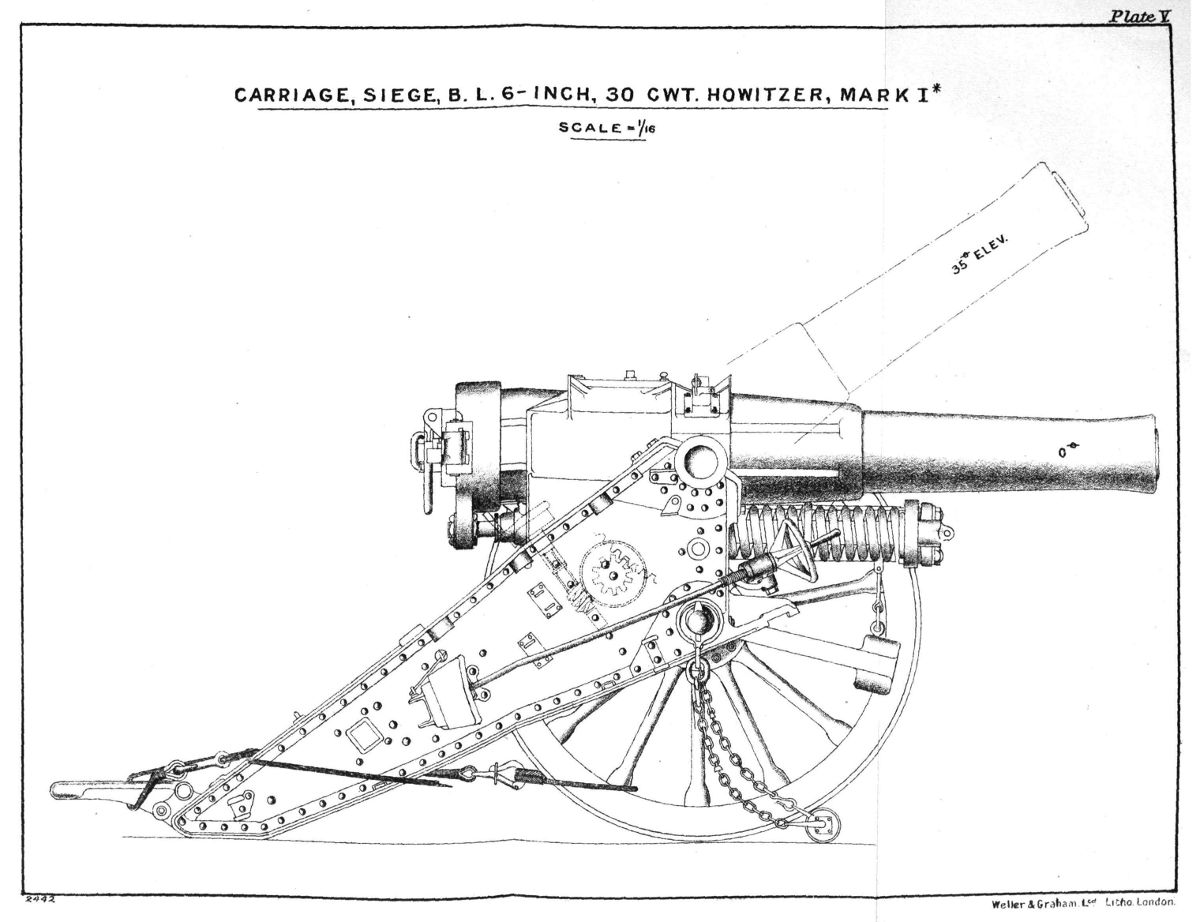

C est donc son histoire que je vais vous compter L'obusier BL 6-Inch 26 cwt a été adopté en 1915 pour remplacer les obusiers moyens obsolètes de l'armée britannique qui dataient de la guerre des Boers tels les e 6 pouces 25 cwt et 6 pouces 30 cwt qui étaient surclassés par l'artillerie allemande comme le 15 cm schwere Feldhaubitze 13

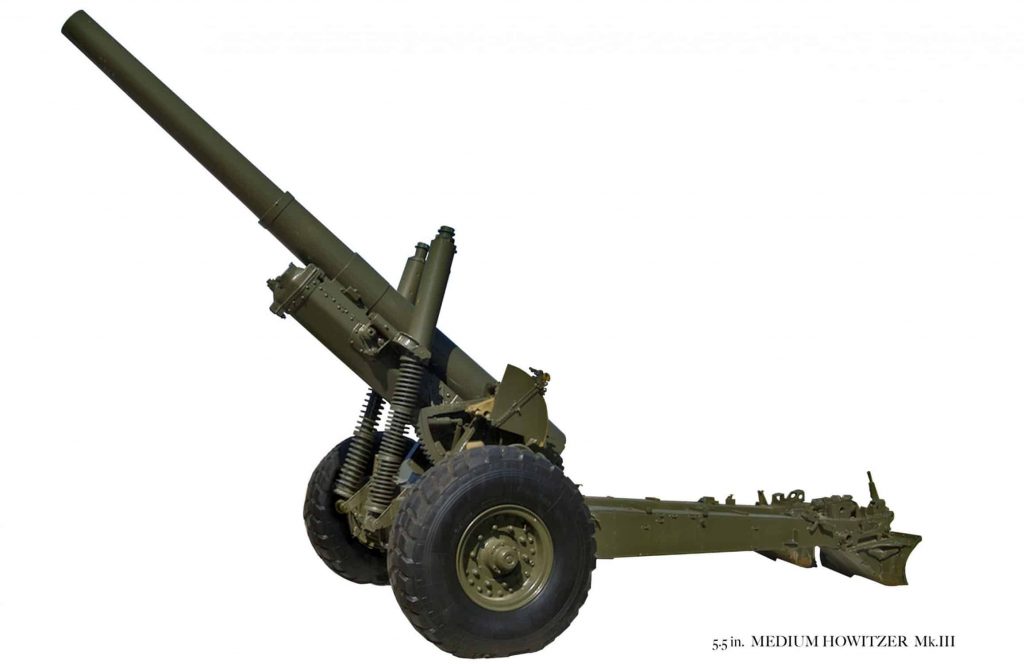

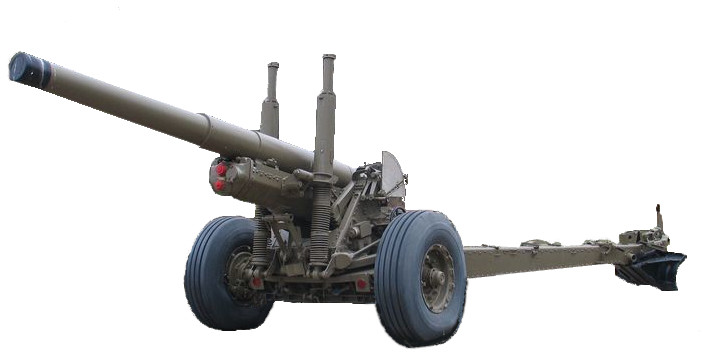

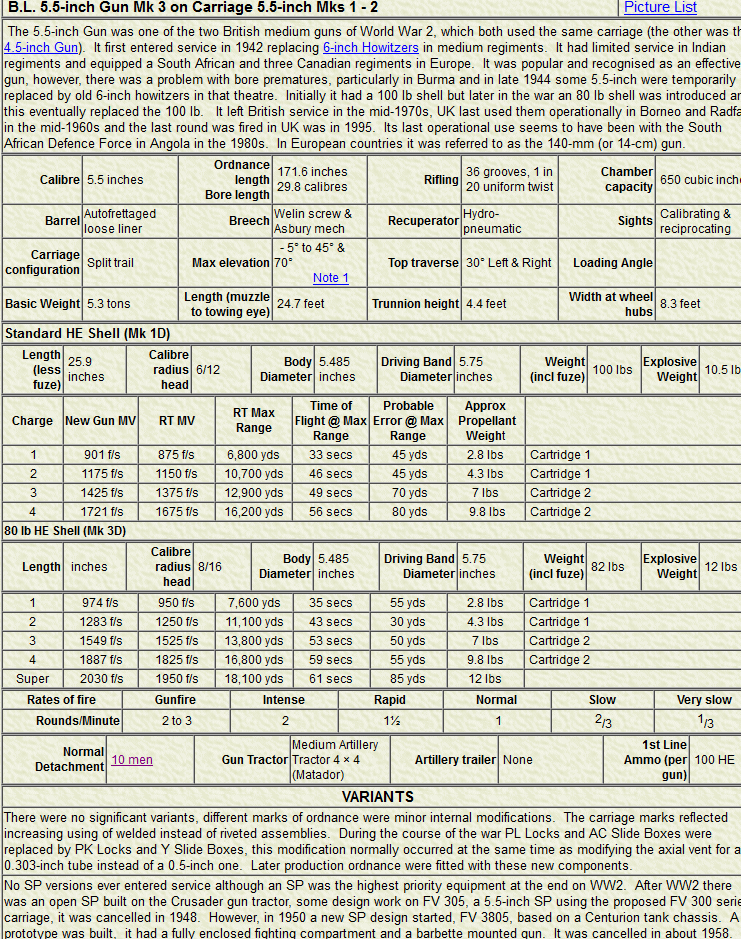

Le canon de 5,5 pouces entré en service en 1941 était considéré comme une variante du canon Mk II de 4,5 pouces introduit en même temps et a donc été désigné sous le nom de Mk III.
|

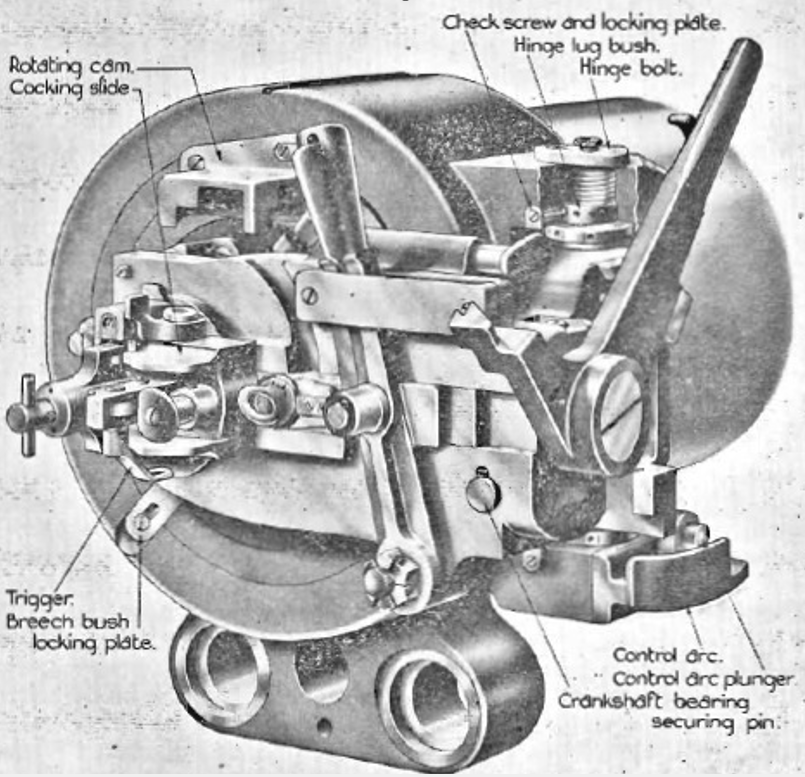

La culasse est actionnée en tirant le levier sur la droite ce qui a pour but de déverrouiller la culasse, a fait tourner la vis de culasse puis l'a basculée vers la position de chargement.
Le mouvement arme la gâche qui possède une poignée d'armement Le levier de la serrure étant verrouillé en position de gauche

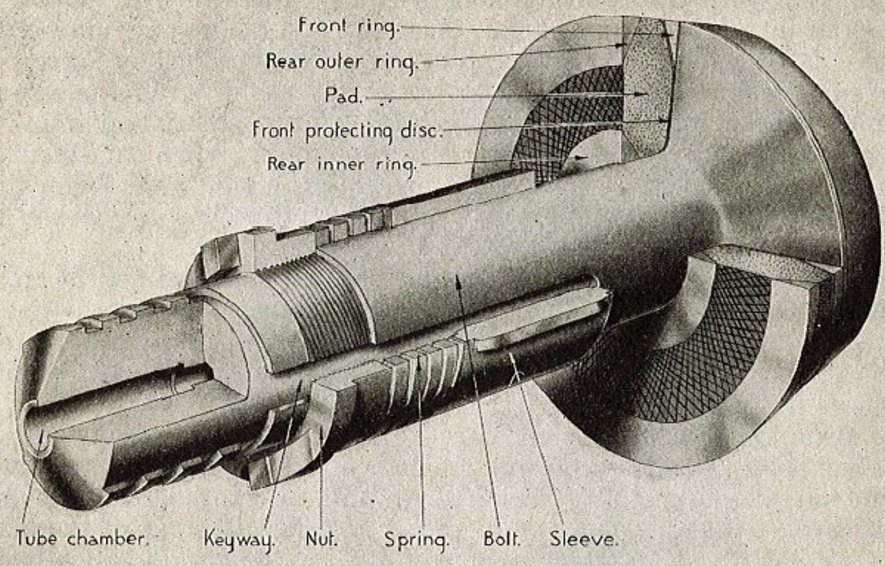

Une longe attachée à la gâchette de tir permet le tir.L’obturation et l'étanchéité à la culasse sont réalisées à l'aide d'un évent axial positionné à l'avant de la vis de cul de la culasse.
Lorsque le ca non tire la pression de la chambre force sur l'évent axial vers l'arrière en comprimant le patin d'obturateur plus loin contre les côtés de la chambre qui l'obture complètement.
Le canon était équipé d'un dispositif de chargement rapide pour permettre à l'arme de descendre rapidement jusqu'à la position de chargement, puis rapidement élevé jusqu'à la position de tir.
Cela est possible grâce à un levier à main situé sur le côté droit du berceau
Le dispositif de chargement rapide actionné soulève alors le levier qui a retiré le piston gauche en verrouillant le berceau permettant d'abaisser le canon jusqu'à la position de chargement Après le chargement, le levier a été abaissé en retirant le piston droit et en permettant de remonter le canon en position de tir avec le piston gauche puis en le verrouillant

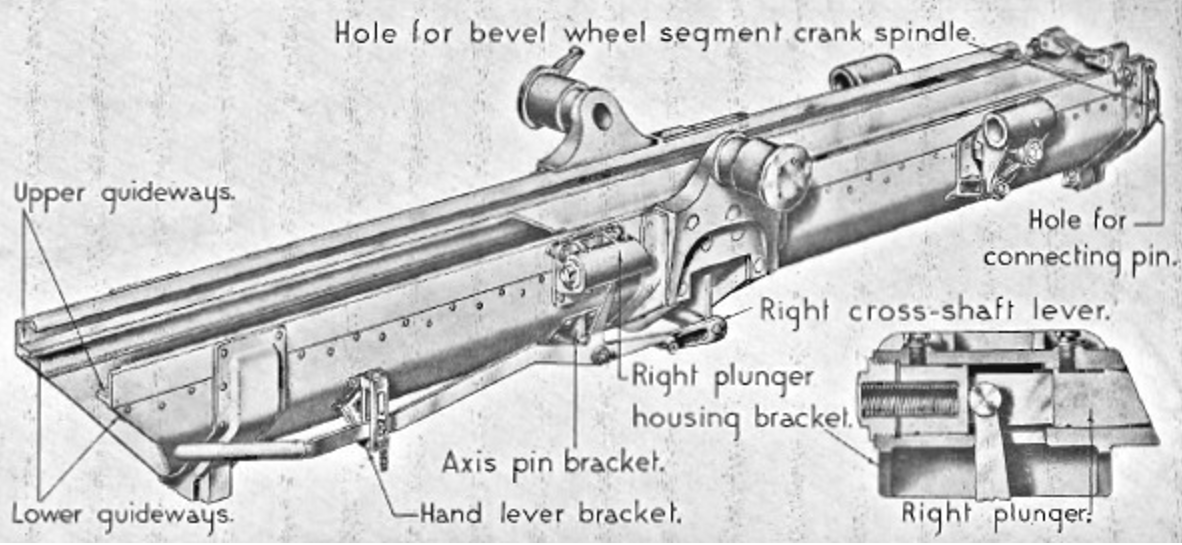

Durant le tir le canon recula dans le berceau qui était équipé de chemins de guidage

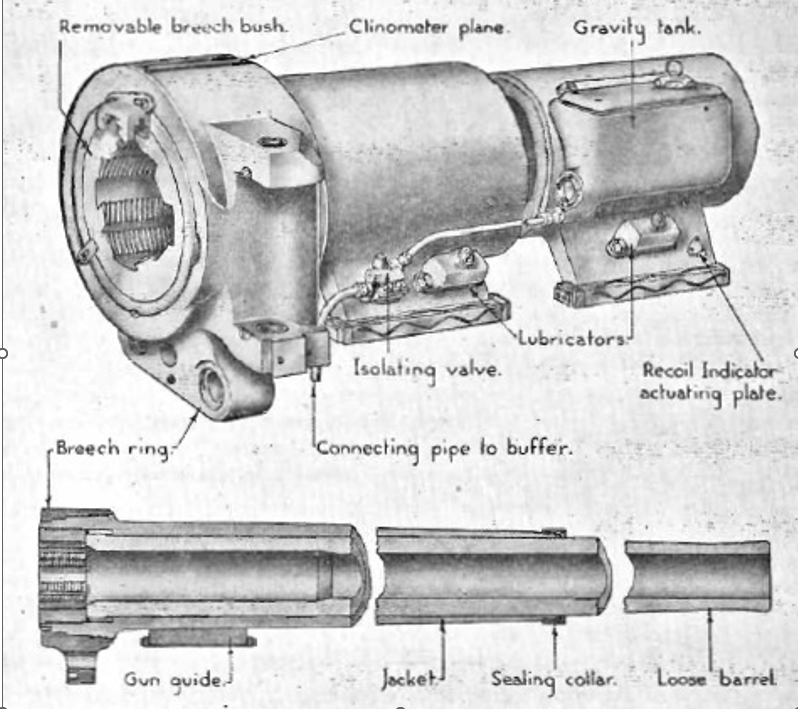

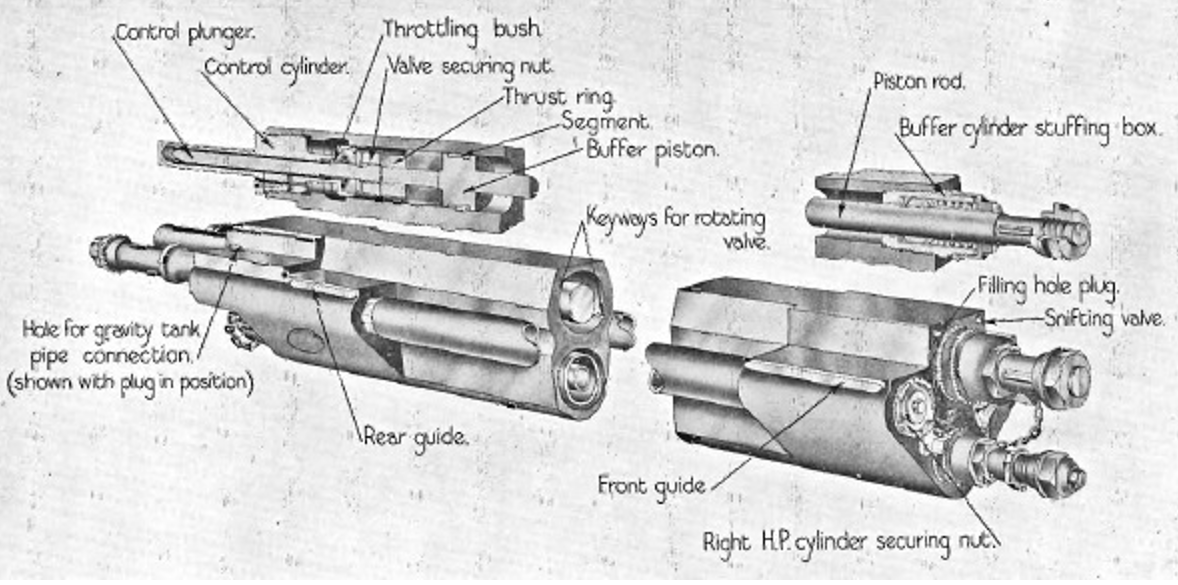

Le système de recul comprenait un tampon hydraulique et un receveur hydropneumatique contenu dans un bloc-cylindres fixés à l'anneau de culasse Quatre cylindres longitudinaux sont présent dans le bloc-cylindres: le bloc-clisse supérieur était le tampon hydraulique; le briquet inférieur est le cylindre d'huile pour le récupérateur; et les deux de part et d'autre sont les cylindres haute pression (HP) pour le récupérateur.
Le piston tampon est forgé d'une seule pièce avec la tige de piston.
L'avant de la tige du piston est fixé à l'avant du berceau. Le piston avait deux orifices à l'intérieur et, lorsque le canon reculait, l'huile dans le piston était compressée à travers ces orifices absorbant l'énergie de recul. Un clapet obture le passage de l'huile à travers le piston et a mis fin au recul.
Lorsque le canon était horizontal, la longueur de recul était de 1.37m mais réduite à 0.76 à l'élévation maximale de 45 degrés pour empêcher la culasse de heurter le sol.
Le cylindre hydraulique du récupérateur abritait un piston sur l'extrémité d'une tige fixée à l'avant du berceau avec l'avant du cylindre rempli d'huile. Au fur et à mesure que le canon reculait, l'huile est obligé de sortir de l'avant du cylindre dans l'espace annulaire autour d'elle, puis à l'arrière des deux cylindres HP.
À l'avant de la bouteille de liquide se trouvait une vanne de ralentissement qui s'ouvrait complètement en recul mais qui se ferme pour ralentir la course du canon en limitant le retour de l'huile à de petits trous dans la vanne.
L'huile entrant dans le dos des cylindres HP a comprimé l'air dans celui-ci de sorte que, lorsque le recul a pris fin, la pression de l'air force l'huile contenu dans le cylindre hydraulique du récupérateur Vers la fin du cycle la tige de commande dans le tampon entre dans un cylindre de commande étroit rempli d'huile amenant le canon à un arrêt en douceur. Les cylindres HP récupérateur ont été pressurisés à 360 kgs afin de maintenir le canon complètement à la sortie sous tous les angles d'élévation.

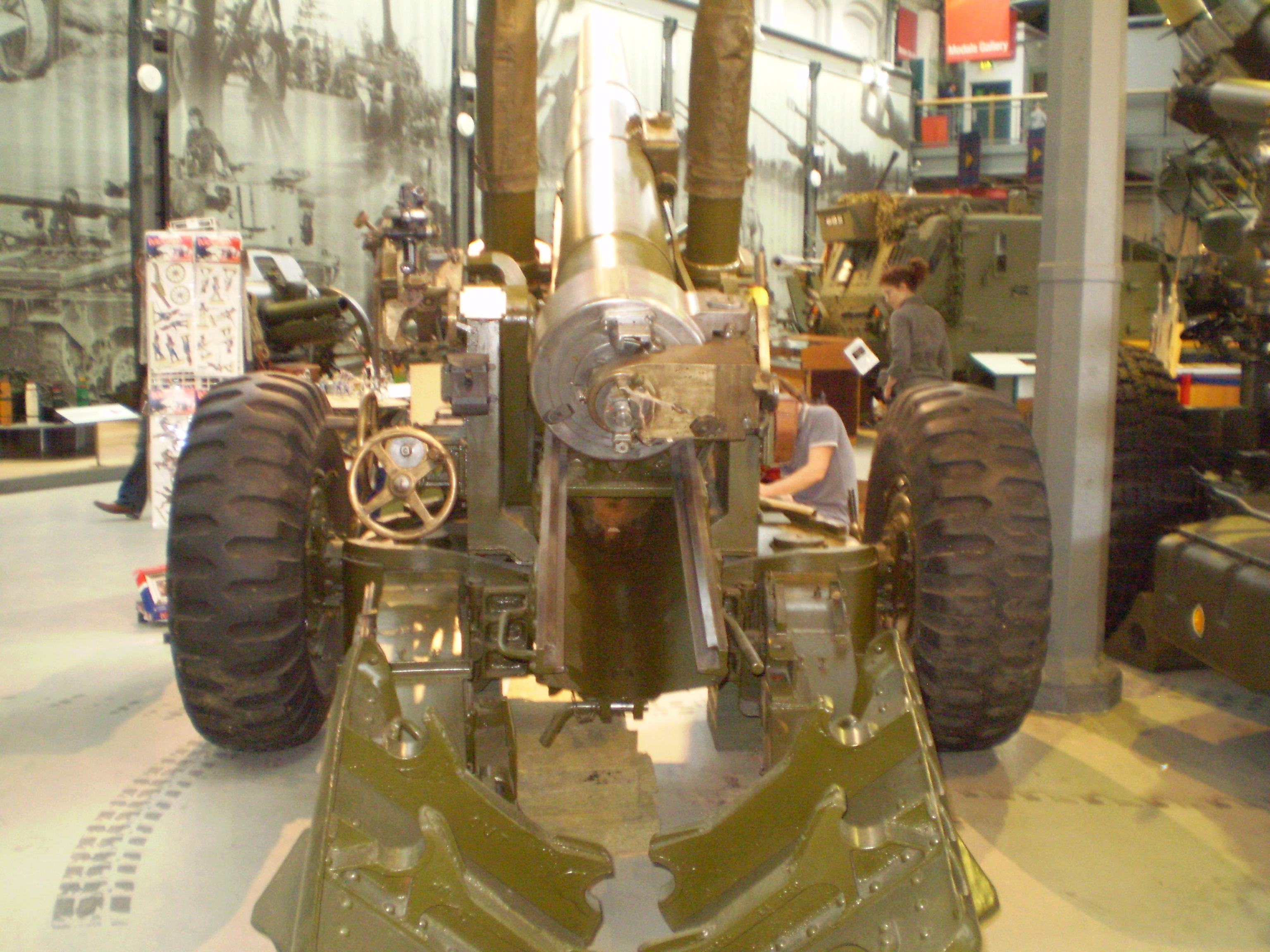

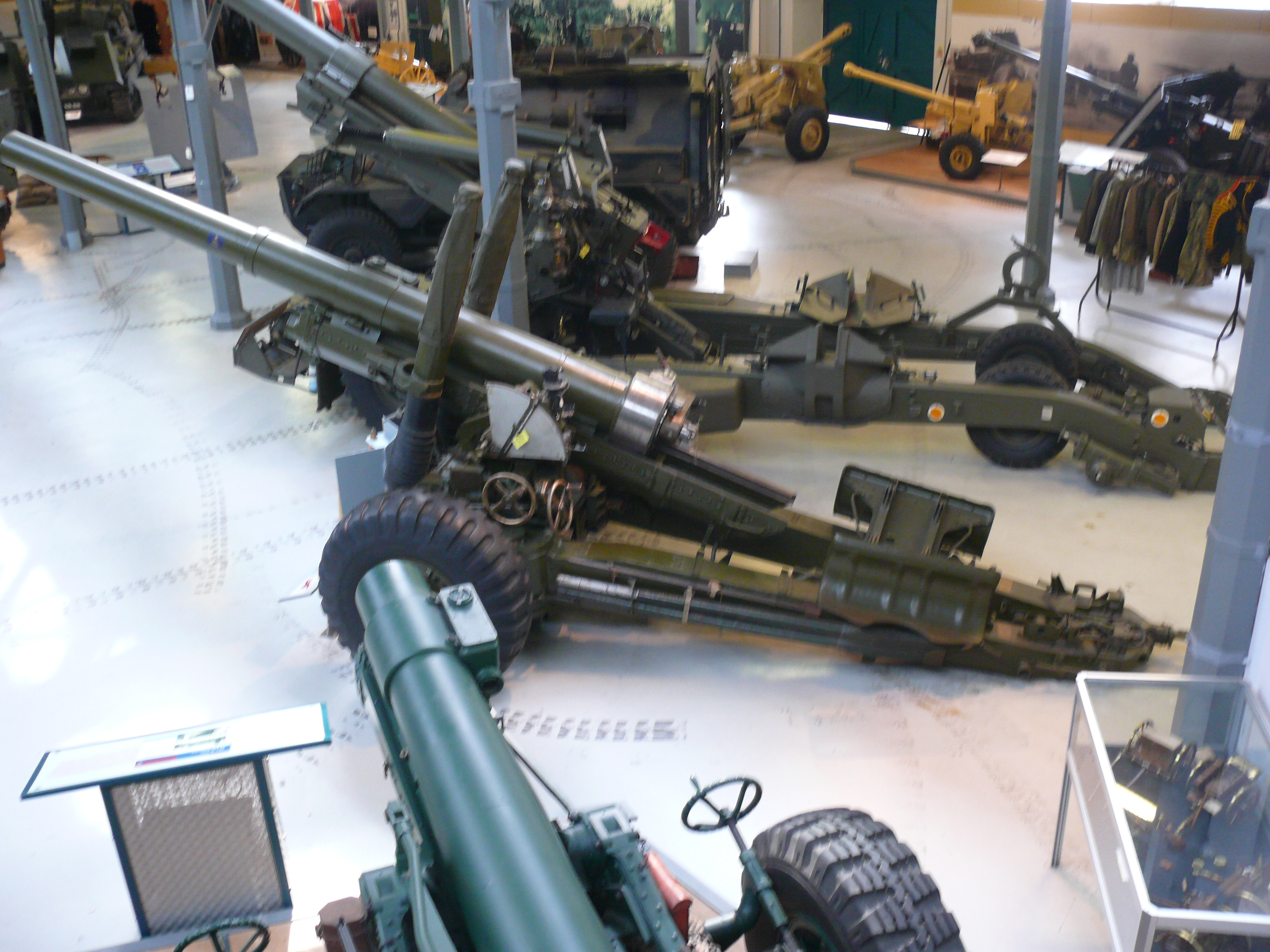

L’ affût Mk I

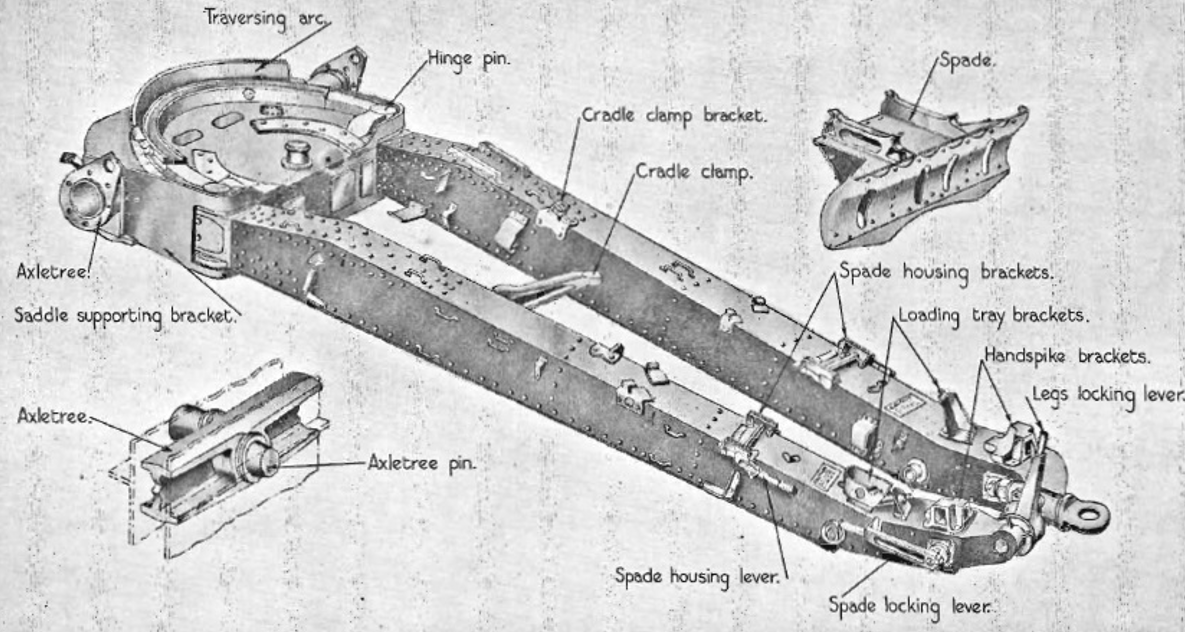

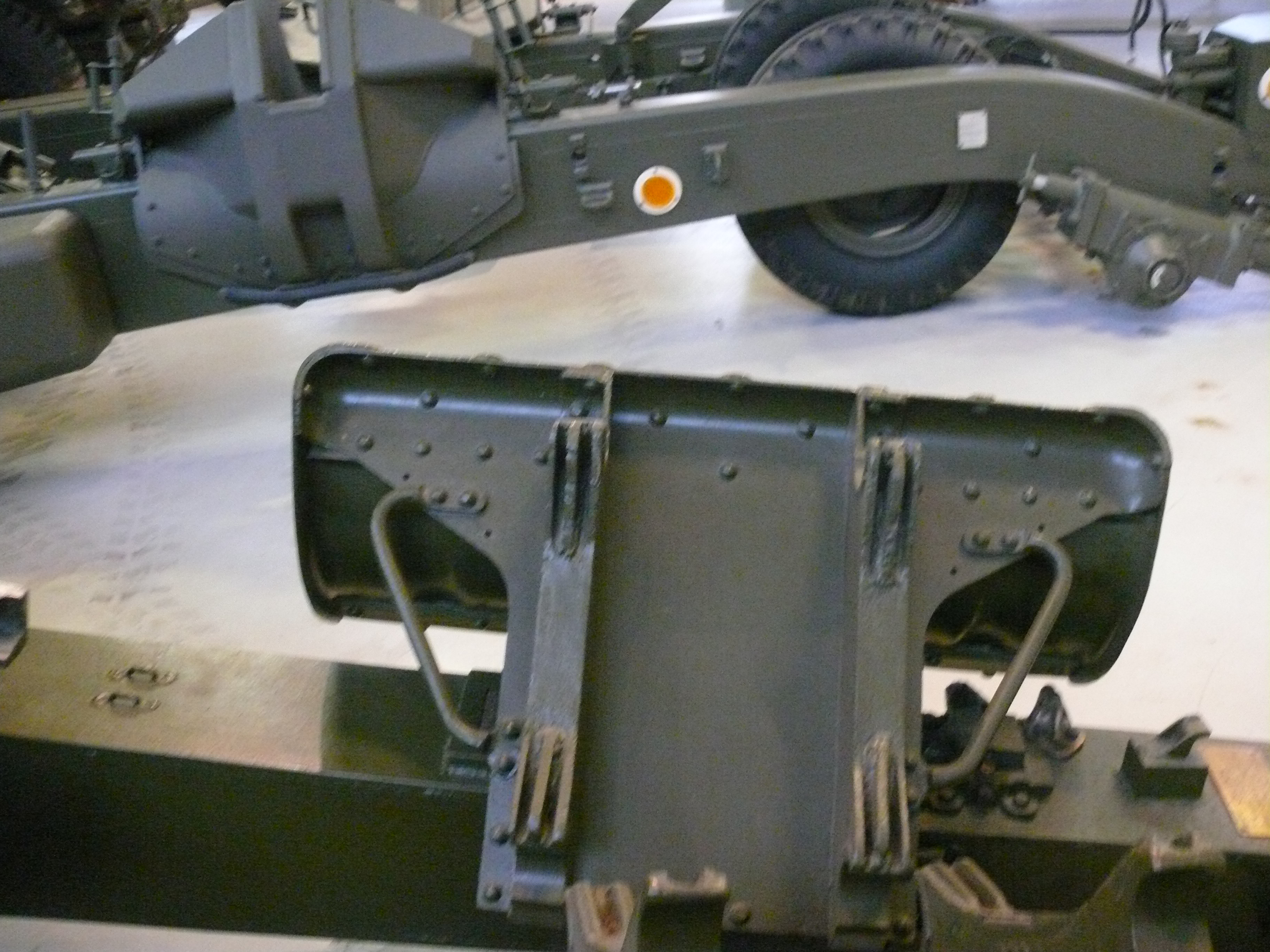

L affut Mk I était composé de deux jambes en fer et de plaques à structure en U renversé. Les jambes pivotées sur le support d'articulation avant et à l'extrémité arrière possèdaient des bèches comme moyen d’ancrage qui étaient enlevés et montés sur le dessus pendant le transport.
L'avant du support de charnière supportait l'arbre d'essieu sur lequel étaient montées des roues pneumatiques avec des freins à tambour.
Le berceau du canon pivote sur la selle grâce à l'aide d'un arc dentée traversant sur le support de charnière engagé par un engrenage à vis sans fin actionné par une roue à main traversante montée à l'arrière gauche de la selle. Ce mécanisme prévoyait jusqu'à un mouvement en azimut de 30 degrés à gauche ou à droite.
Le canon était fixé sur un berceau et peut être élévé par un pignon et un engrenage à vis sans fin situé à gauche

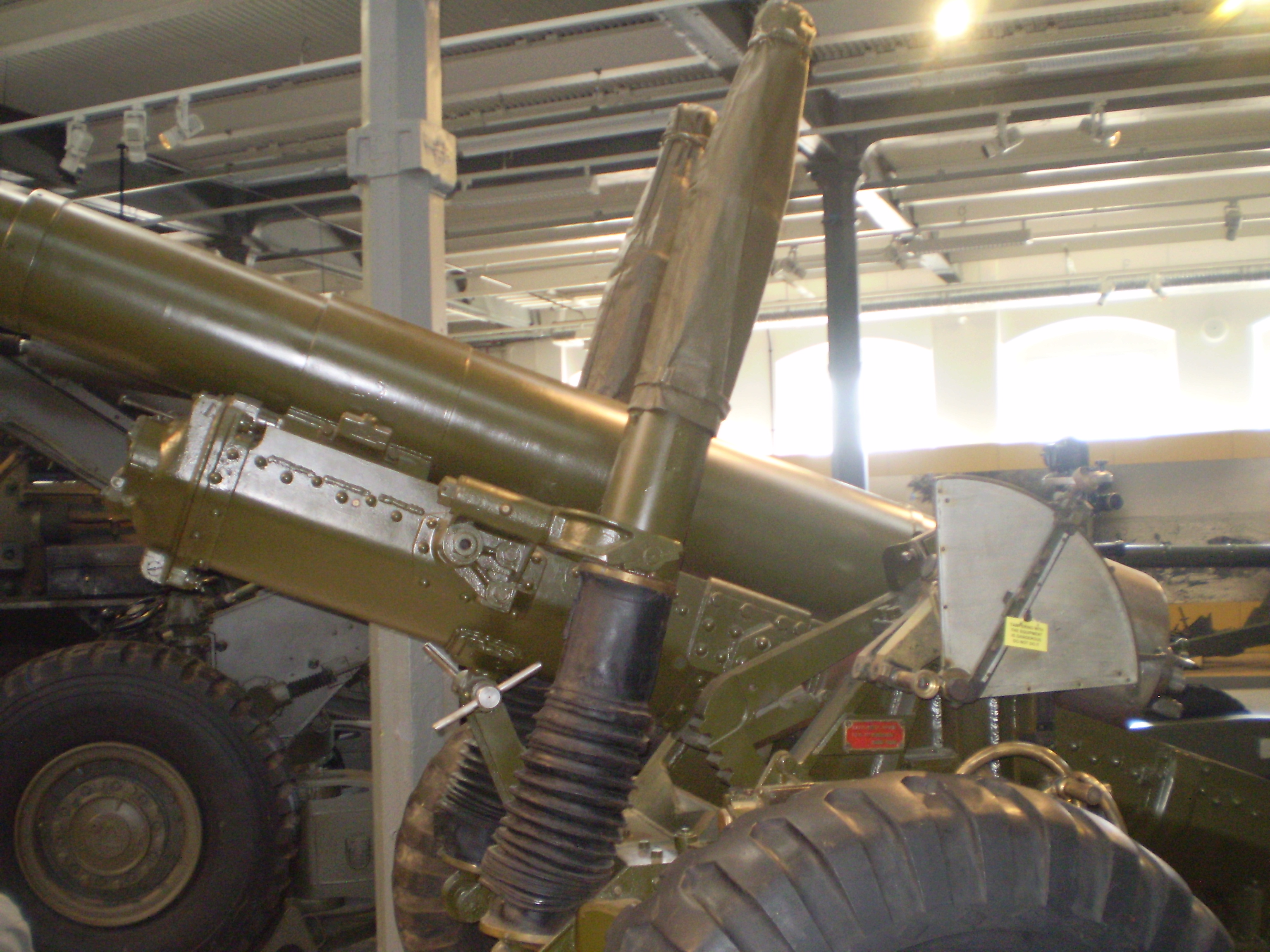

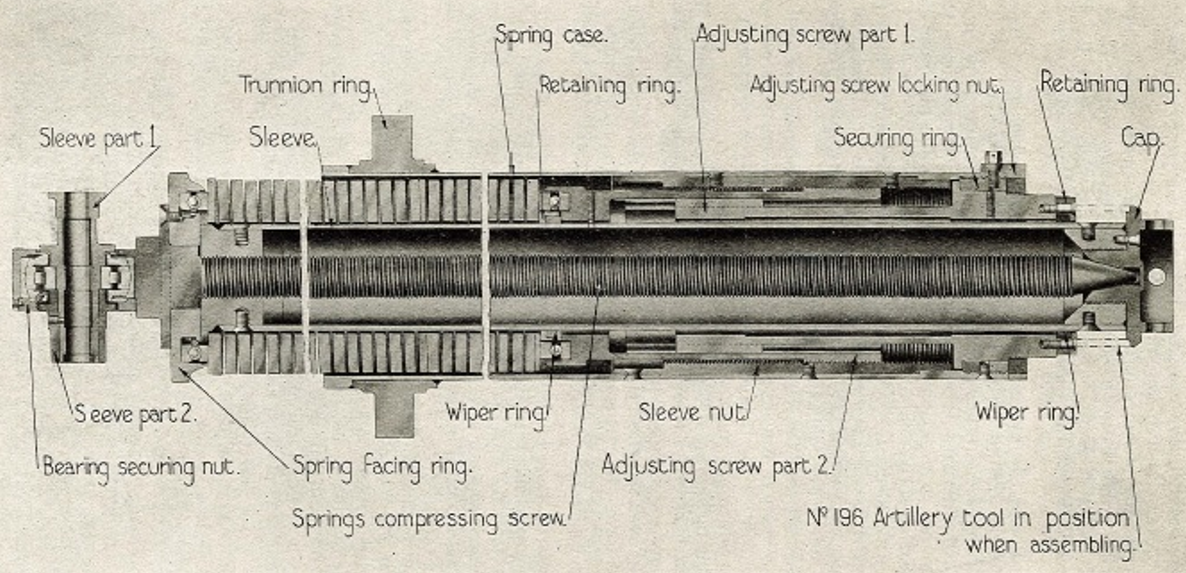

Mais comme le canon est très long il possède un centre de gravité du canon important il doit utiliser un équipement d'équilibrage qui se présente sous la forme de deux compresseurs ou entretoises à ressort situés de part et d'autre de l'autre à l'avant du berceau.
Essentiellement, le berceau du canon était fixé au boîtier de ressort sur chaque entretoise qui pouvait glisser vers le haut ou vers le bas sur des manchons faisant saillie au-dessus d'eux avec les ressorts supportant le poids du canon. La tension de ressort pourrait être réglée pour s'assurer que le canon était totalement équilibré. Les ressorts étaient normalement protégés par des housses en cuir pliables.

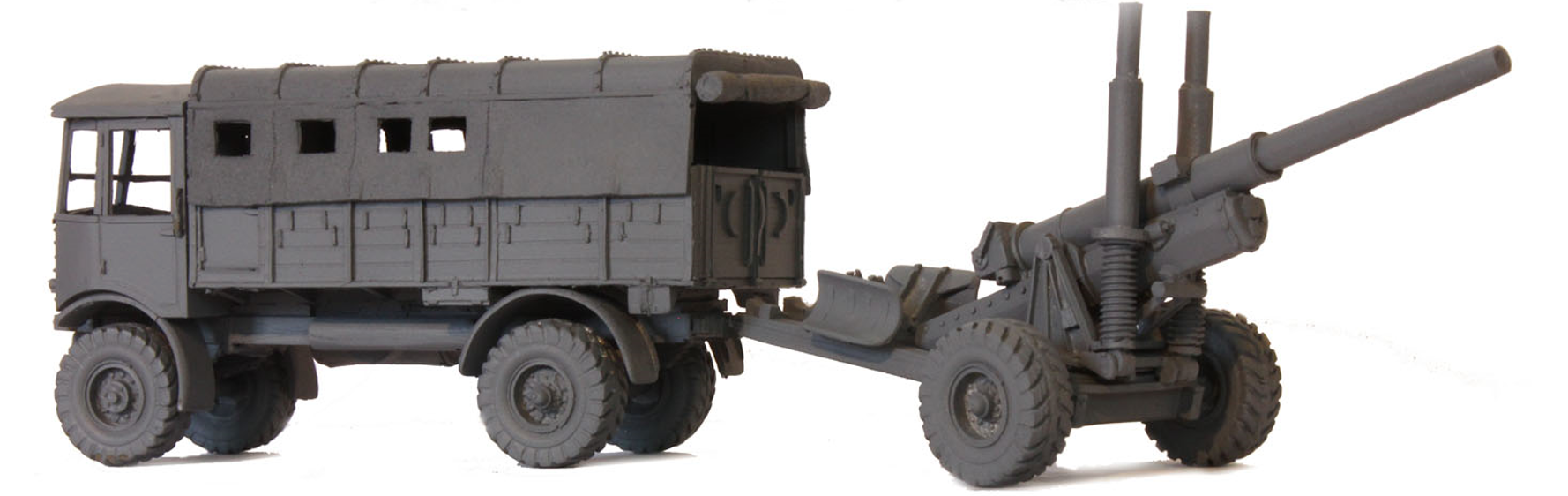

Le canon était normalement tracté par un tracteur d'artillerie moyen AEC Matador 4 x 4
Système de visée

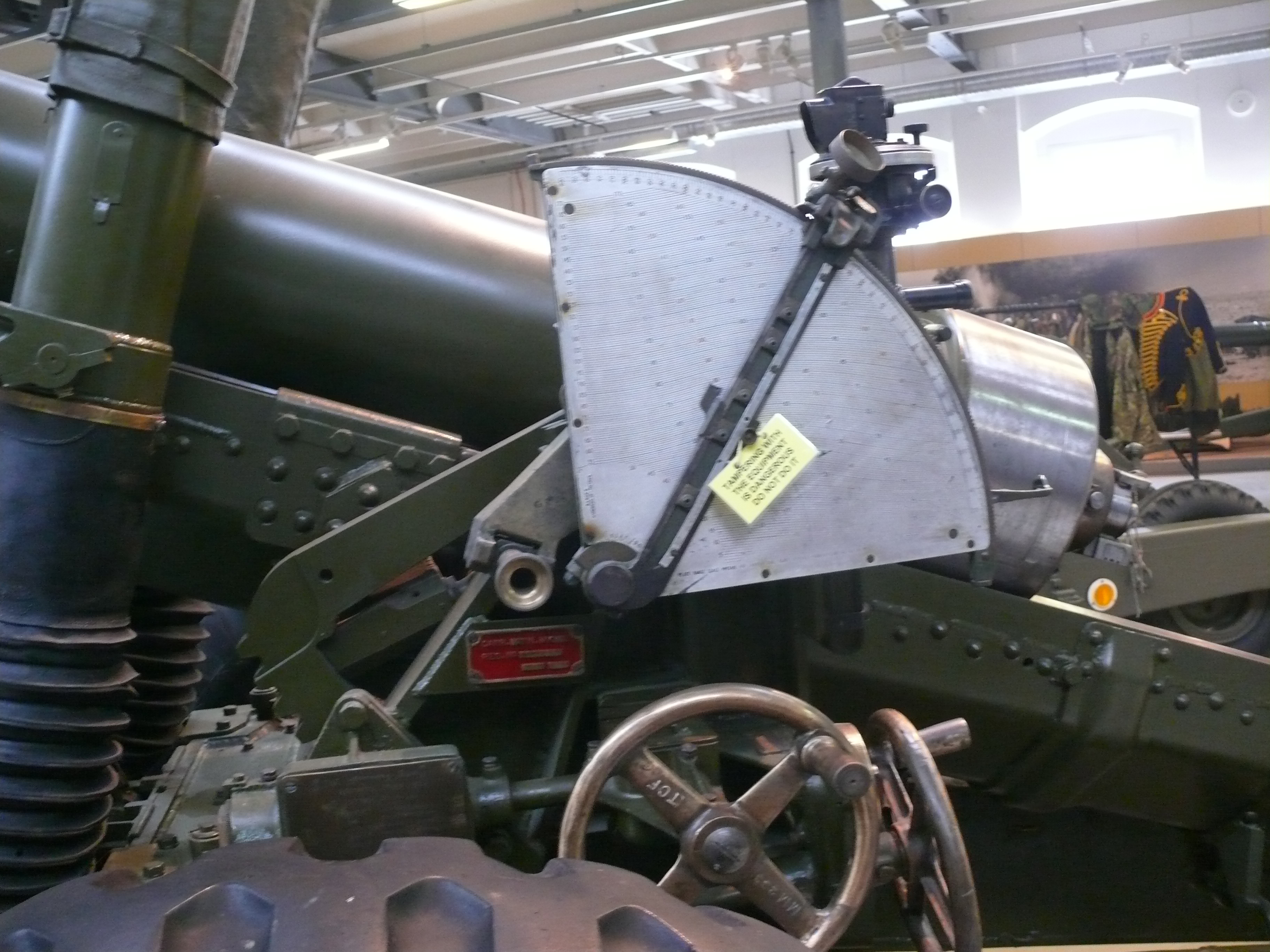

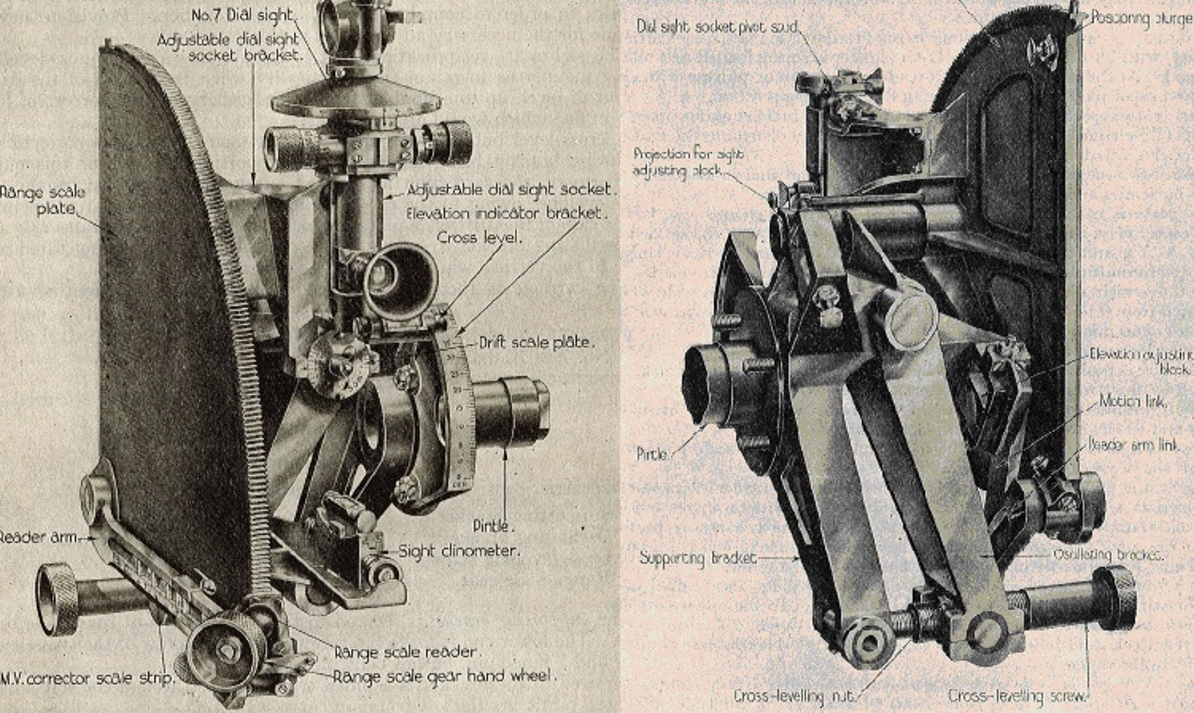

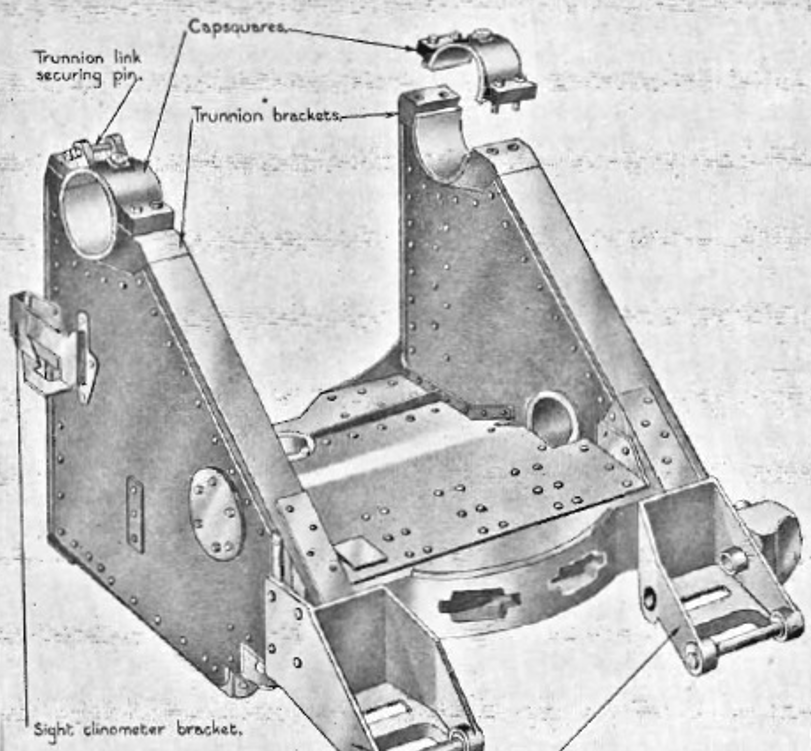

Le support de viseur est boulonné à l'extrémité du tourillon de gauche et donc surélevé avec le canon. Pour compenser les inclinaisons du train du au terrain un support oscillant était monté sur le support qui pouvait être incliné autant que de 10 degrés vers la gauche ou à droite autour d'un axe parallèle au canon. En pratique, la vis de nivellement croisée a été utilisée pour régler la console oscillante jusqu'à ce que la bulle croisée soit au niveau à quel point le banc et les viseurs étaient alors dans le même plan vertical que le canon.
Le canon possède un clinomètre de visée monté sur des supports fixés sur la plaque de la balance de portée
Des plaques de distance sont placées pour indiquer la distance et les charges
Le canon n'étant utilisé que pour le tir indirect et ne possède pas d’equipement de visée pour le tir direct.
La canon possède un clinomètre à vue type Mk IV monté sur un support fixé à la plaque de l'échelle de distance. L'angle de visée a été fixé sur le clinomètre qui fournissait jusqu'à 20 degrés en positif ou négatif
Une fois les viseurs placés, le canon était symbleauté jusqu'à ce que la bulle du clinomètre soit à niveau qui donnait ensuite au pistolet l'élévation du quadrant requise
Le canon était à l'origine équipé d'un clinometre 7 remplacé ensuite par un 9
Ces viseurs étaient panoramiques et utilisaient un oculaire fixe mais permettaient de faire tourner la tête de visée à 360 degrés avec une échelle d'azimut
Munitions
Le canon utilise des munitions en deux parties Obus et charges
Quatre charges seront disponibles, sous la forme d'une charge 1, 2, 3 et 4 composées de différentes quantités de propergol et cordite produisant différentes vitesses de bouche lors de la mise à feu de l'obus de 40 kgs
La charge 1 a produit une vitesse de bouche de 266m/s
la charge 2 une vitesse de bouche de 350m/s
la charge 3 une vitesse de bouche de 419m/s
la charge 4 une vitesse de bouche de 510m/s
En 1944, une Charge Super a été introduite avec un obus plus léger de 37 kgs b donnant une vitesse maximale de bouche de 594m/s.
Le canon a tiré à l'origine un obus de 40 kgs remplacé en 1944 pour un obus plus léger de 37 kgs

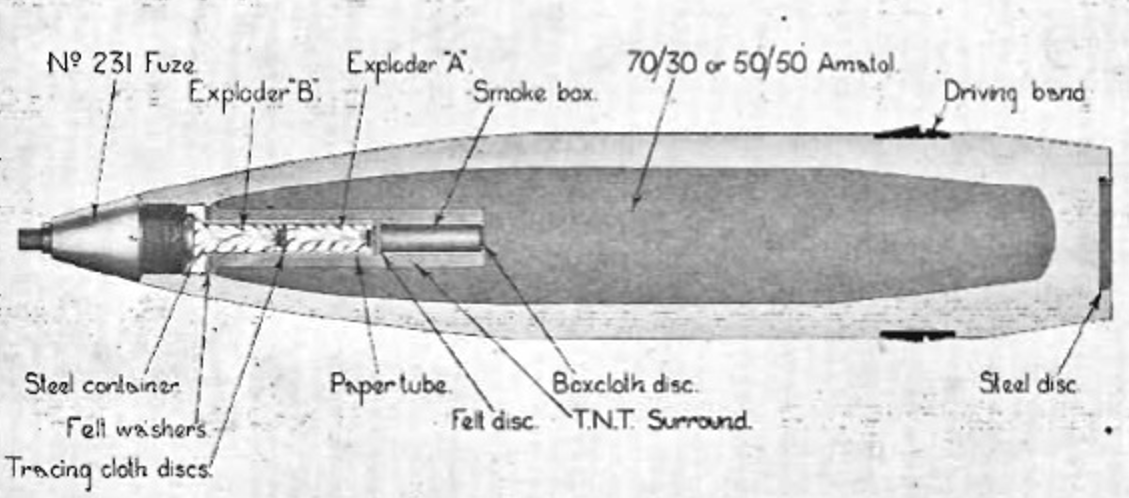

L'explosif élevé utilisé est l'Amatol qui était un mélange de TNT et de nitrate d'ammonium (nom dérivé du nitrate d'ammonium et du toluène) qui nécessitait un explosant derrière la fusée. L’obus possède soit un fusible à percussion à action directe type 119 soit une type 231 fuseau à percussion soit un type 221 fuseau à percussion et fusée à percussion.
Internet |
Utilisation au combat
Cette pièce d'artillerie de bonne qualité fut appréciée des artilleurs alliés, même si ses caractéristiques, et notamment sa portée, ne sont pas à la hauteur des attentes. Utilisé tout au long de la Seconde Guerre mondiale et notamment lors de la campagne de Normandie, le canon de 140 mm fut utilisé bien après 1945 (sous le nom de Mark IV)
La série BL 5.5 a été utilisé de façon intensive par les troupes britanniques et celle du Commonwealth tout au long de la Seconde Guerre mondiale, notamment en Afrique du Nord à El Alamein en Italie et en Europe Sans compter le PTO
Il fut de nouveau utilisé lors de la guerre de Corée du début des années 1950, face à la Corée du Nord, à la Chine et à l'Union soviétique
Ensuite il fut utilisé dans le conflit de Bornéo (1962-1966), et durant la guerre civile du Yémen du Nord (1962-1970) et à la guerre civile angolaise (1975-2002).
Les armées qui ont utilisées ce type d’armes en plus de l'armée britannique, seront les armées du Commonwealth - l'Australie, le Canada, l'Inde, la Nouvelle-Zélande et l'Afrique du Sud ont tous utilisé ce type comme outil de première ligne.
Il a également été exploité par la Birmanie France, Irak, Malaisie, Oman, Pakistan, Pologne et Portugal dans les années d'après-guerre.
Seules quatre versions du BL 5.5 furent utilisées mais seul le Mk 3 fut utilisé au combat pendant la Seconde Guerre mondiale alors que le Mk 4 le sera après-guerre.
Pour l'armée britannique, le BL 5.5 a finalement été remplacé en service par la série moderne FH-70/L121 de 155 mm à partir de 1978. L'utilisation britannique a donc cessé en 1980 suivi par les Australiens ont emboîté le pas en 1984 qui vont choisir le M198 américain comme remplaçant

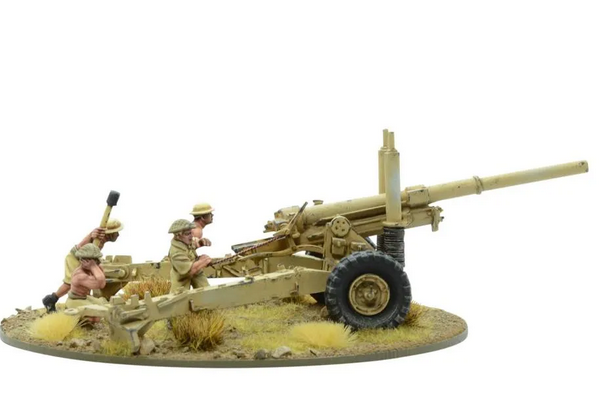

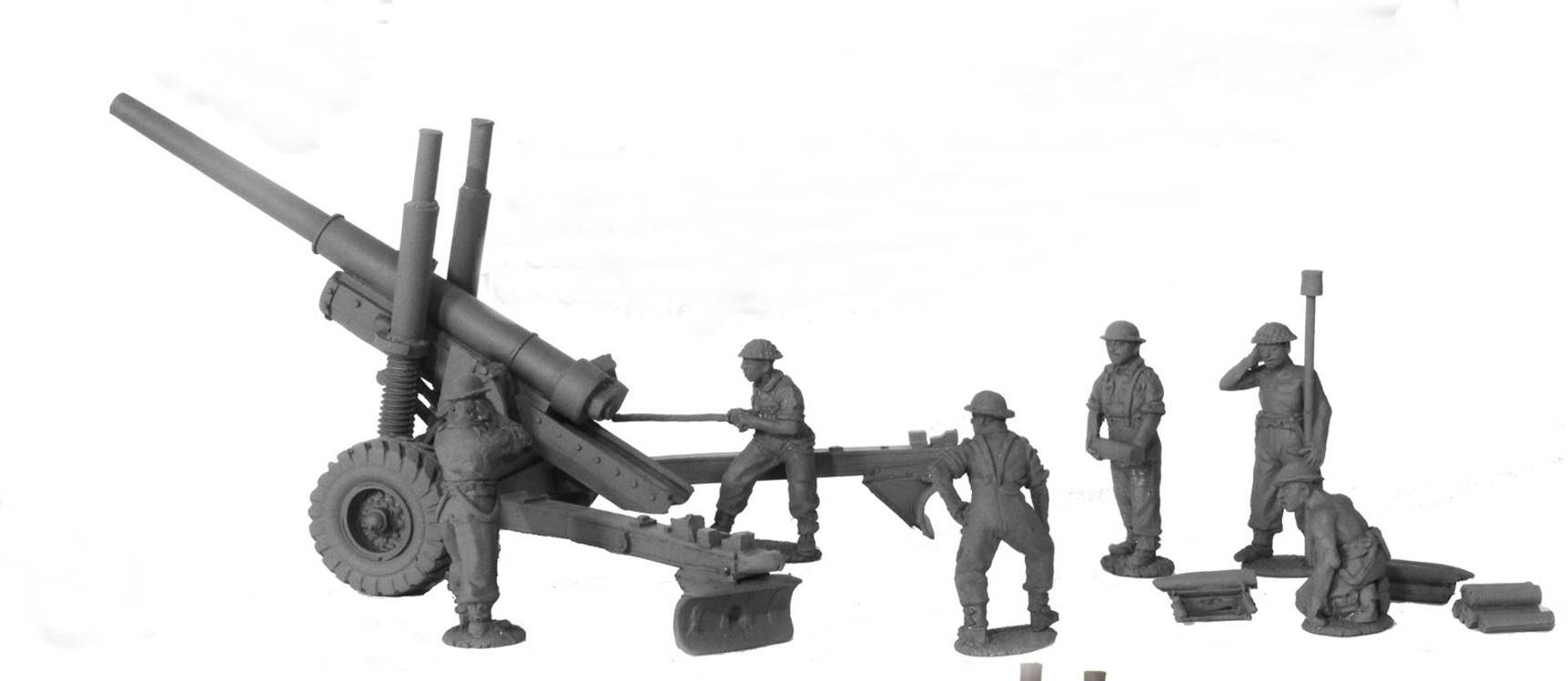

1 Commandant de détachement
2 Tireur
3 Tireur adjoint
4 et 5 Chargeurs
6 Prépare les obus
7 8 9 Prépare les charges
10 Pourvoyeur
