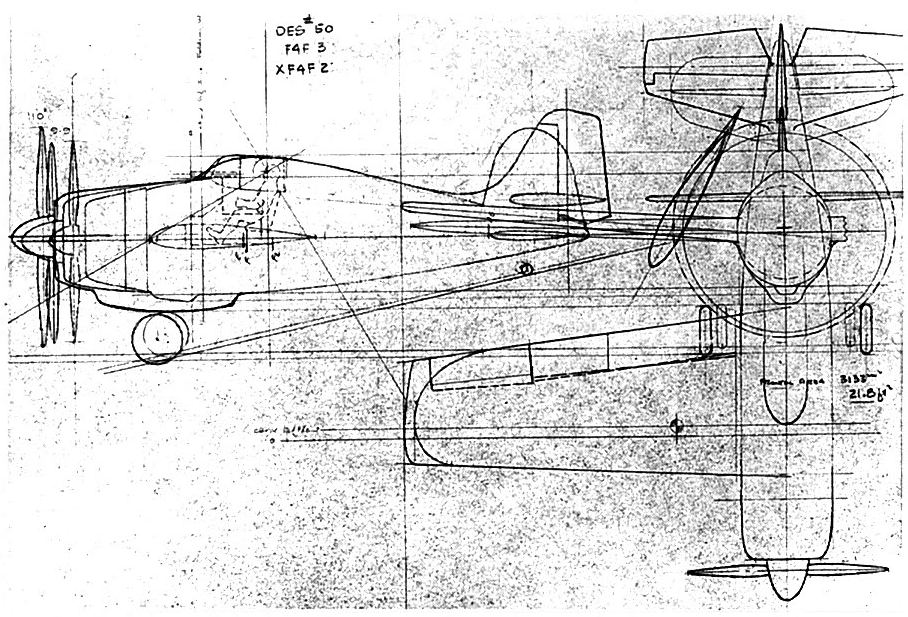

Parmi les projets rejetés figurait l'avion de LeRoy Grumman XF4F-2 .

Quel était ce projet

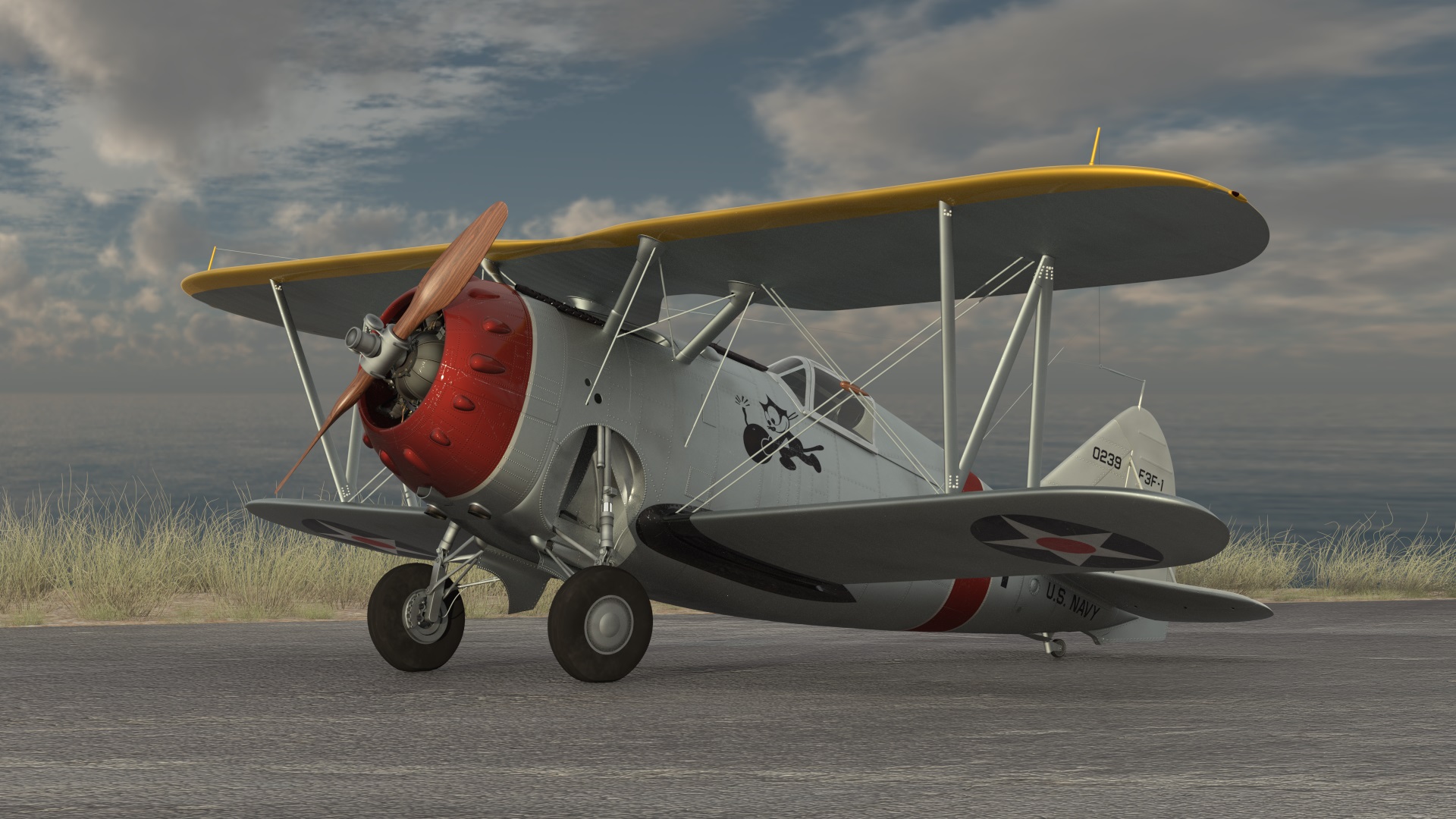

Ce monoplan n’était rien de plus qu’un biplan F3F modifié méconnaissable. Le caisson d'aile du biplan a été remplacé par une aile centrale de grande surface, le moteur en ligne de  700 chevaux a cédé la place à un Pratt-Whitney R-1830 à étoile à deux étages

À la suite de l'installation de ce nouveau moteur, l'avion est devenu plus lourd ; pour maintenir l'alignement, la queue a été allongée. Le châssis est resté pratiquement inchangé  Il possédait le fameux trapèze rétractable  ou train d’atterrissage se rétractant dans le fuselage
En effet il est admis que c'est le train d'atterrissage qui est devenu le « maillon faible » dans la conception du nouvel avion.
Pressés par le temps et voulant tenir les délais du concours, les designers Leroy Grumman et Willy Schwendler ont délibérément simplifié le design, certaines solutions techniques ont été réalisées à l'œil nu. Ils ont été guidés uniquement par l'intuition du design et se sont appuyés sur la conception réussie du biplan original, le F3F. En particulier, lors de la conception du fuselage arrière, seules les considérations de maintien de l'alignement ont été prises en compte, sans prendre en compte la stabilité directionnelle et le bras stabilisateur.
Lors de l'examen des nouveaux chasseurs sur la base des résultats de leurs tests comparatifs, la commission du Bureau de l'aéronautique de l’ US Navy  Bureau of Aeronautics ou Bu Aer a noté les promesses globales du nouvel avion, mais a en même temps attiré l'attention sur une contrôlabilité insatisfaisante dans les trois axes, une faible maniabilité. et une mauvaise stabilité directionnelle.
Seule la vitesse du nouveau chasseur avec ses 532 km/h a été reconnue comme son principal avantage.
L’US Navy a signé une lettre d'intention avec Grumman, qui déclarait : "La Marine américaine reconsidérera l'achat de l'avion F4F lorsque seront éliminés toutes les lacunes identifiées lors des tests."
Le designer en chef William Schwendler s'est rapidement mis à repenser son idée. Pour améliorer la maniabilité horizontale, il était nécessaire d'augmenter la surface de l'aile. L'aile a  donc été agrandie, augmentant ainsi sa portée. C'était assez simple à réaliser grâce à sa forme trapézoïdale : il fallait allonger le longeron et fixer de nouvelles extrémités. Ainsi, deux objectifs ont été atteints avec une maniabilité améliorée et, grâce à l'augmentation de la surface et de l'espacement des ailerons, le contrôle  L'aile n'avait pas d'ailes repliables. La situation avec l'empennage était plus compliquée.
À la suite d’essais en soufflerie il s'est avéré que pendant le vol, le stabilisateur ne joue pas son rôle et ainsi l'efficacité des gouvernes de profondeur diminue fortement. De plus, le bras stabilisateur et sa surface, ainsi que la surface de l'empennage vertical, ont été jugés insuffisants. Ces défauts ont été comblés par une reconfiguration radicale de la partie arrière du fuselage avec un stabilisateur de surface augmentée désormais situé dans la partie inférieure de l'empennage vertical, et une dérive et gouvernail agrandis,
Le cockpit aest situé un peu plus à l arrière situé presque à la base de la quille. De plus, la partie arrière du fuselage a été allongée de 0,5 M. L'armement de l'avion se composait de deux mitrailleuses Colt-Browning M-2 montées sur les ailes de calibre

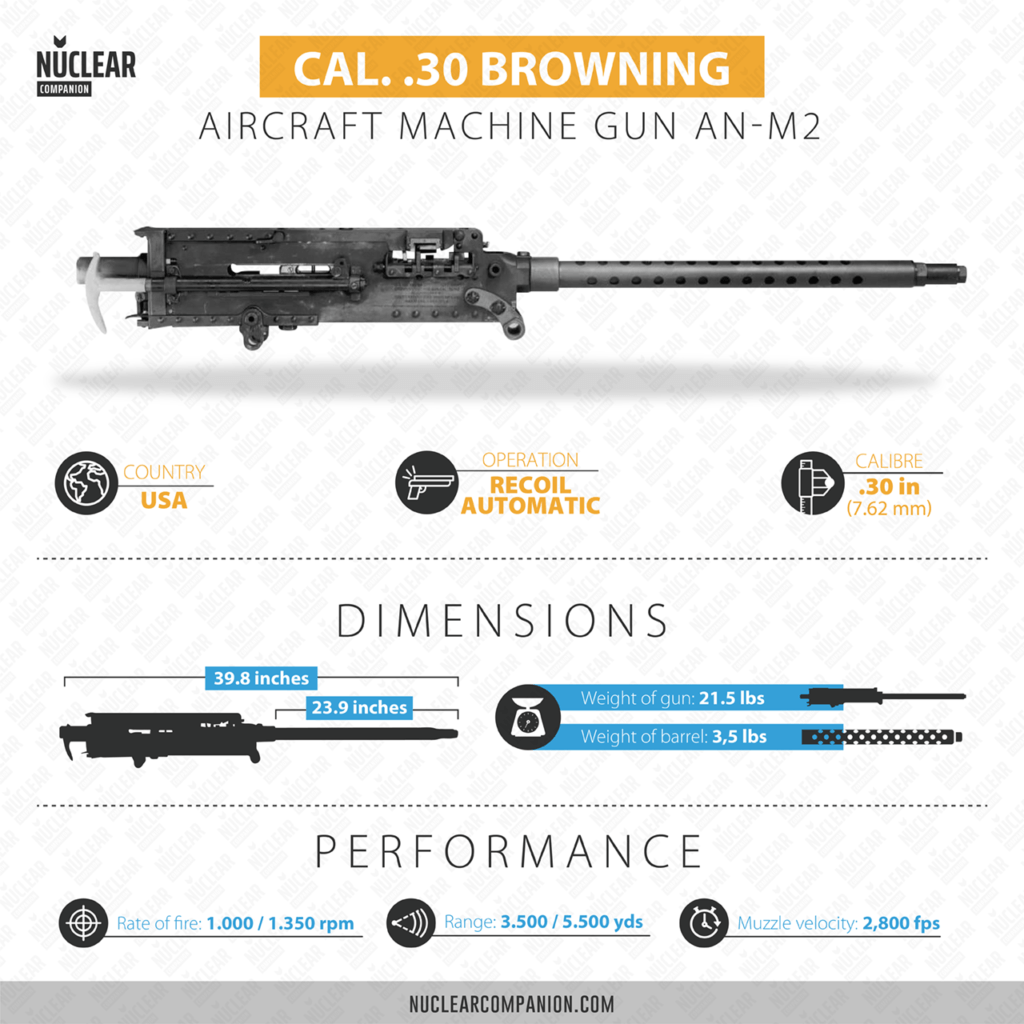

12,7 mm et de deux mitrailleuses Browning M-1 synchronisées de calibre 7,62 mm.

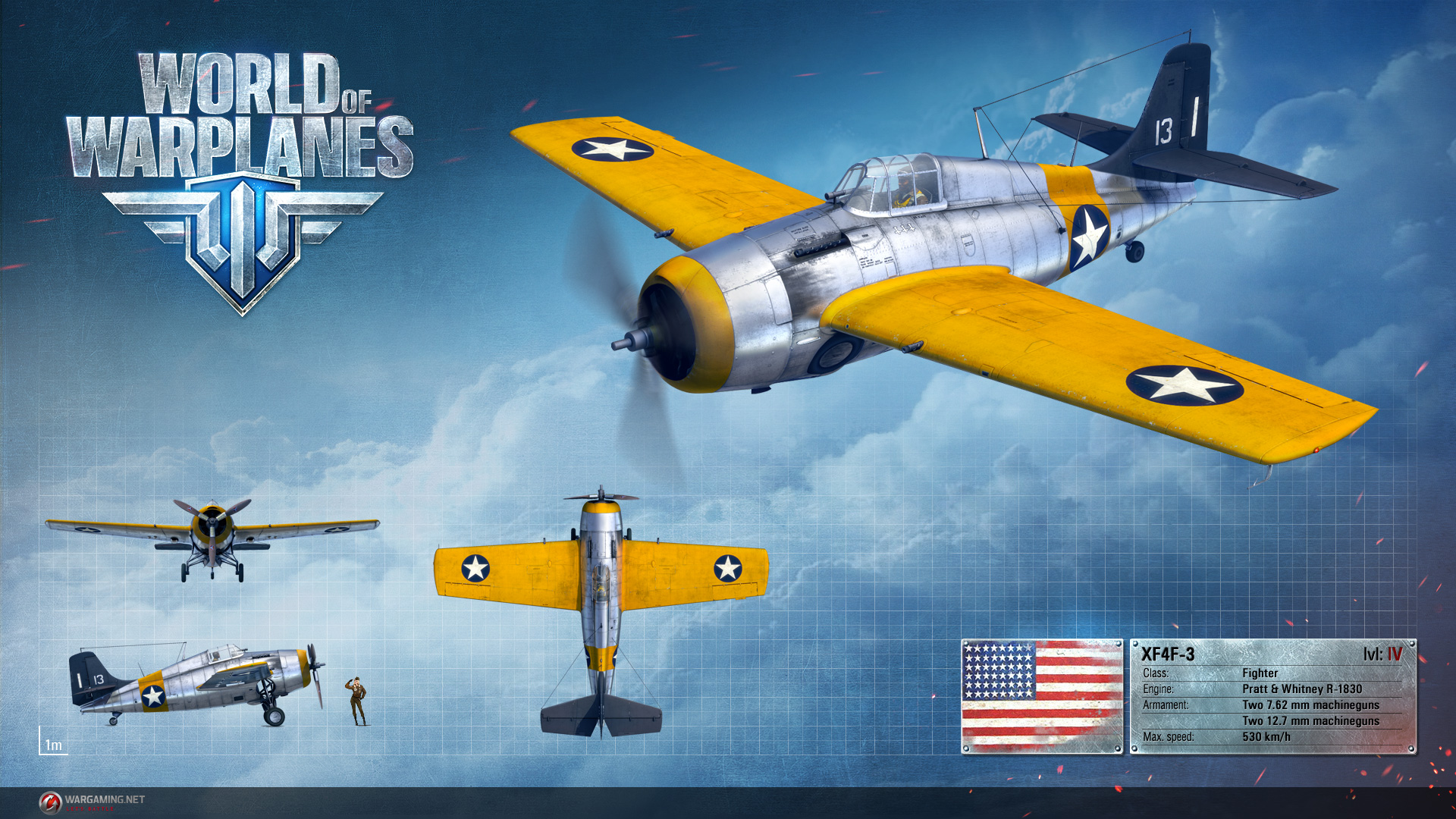

L'avion ainsi modernisé a reçu la désignation XF4F-3. En juillet - août 1939, il subit des essais en vol à l'aérodrome de l'usine Grumman à Bethpage avec comme pilote Selden Converse, .Ces tests confirment que le travail effectué est une totale réussite.

L'avion, nommé "Wildcat", équipé d'un moteur avec compresseur à deux étages, affichait une vitesse maximale de 540 km/h, et en termes de taux de montée, de maniabilité horizontale et de forces g développées, il surpassé le "Buffalo".
L’US Navy a immédiatement commandé 54 avions de la première série avec des modifications mineures, en particulier l'armement de l'avion se composait désormais de 4 mitrailleuses lourdes Colt-Browning avec 430 cartouches par arme
Le blindage ne comprenait qu'un dos blindé de 12,7 mm et il n'y avait pas de verre blindé dans la verrière. Le viseur des premiers avions était télescopique. L'usine Grumman de Bethpage va fonctionner à pleine capacité.
La première série de "Wildcats" ou F4F-3 car son ancêtre biplan était le F4F-1, et le prototype qui participait à la compétition de l'Air Force s'appelait XF4F-2.
La première série avait des avions sans ailes repliables, mais cela n’st pa un problème  car selon les représentants de l'US Navy, ce système de repliage des ailes réduisait la fiabilité de la structure et augmentait son poids, et il y avait beaucoup d'espace dans les hangars des porte-avions.
En raison d'un financement irrégulier et de problèmes budgétaires  les premiers Squadrons ne reçurent leurs Wildcats qu'à la mi-janvier 1941.

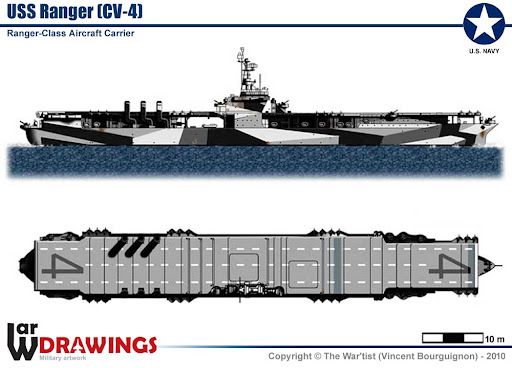

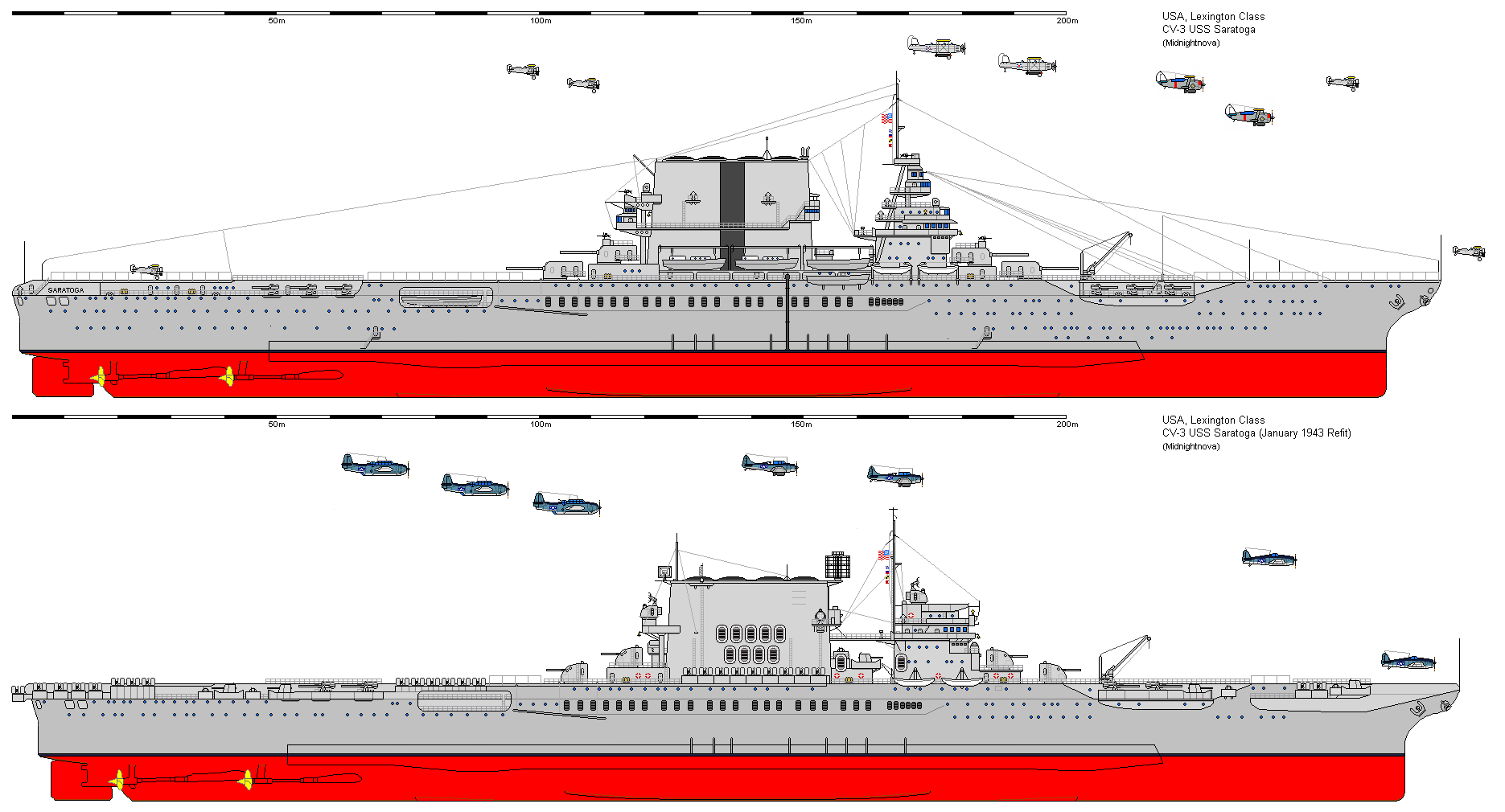

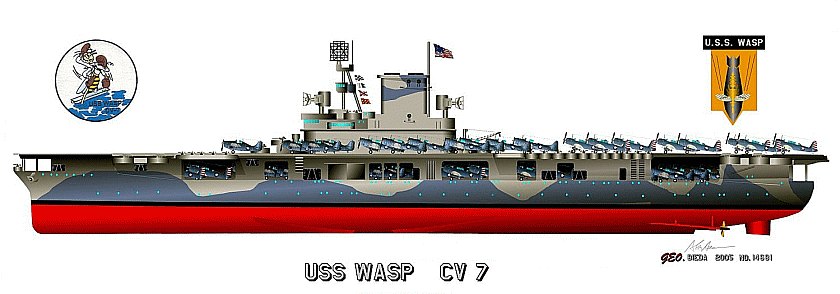

Ils seront basés sur les groupes aériens des porte-avions Wasp, Lexington, Saratoga et Ranger. À cette époque, la commande de la Marine était passée de 54 à 200 avions.

Merci Vincent


La société travaille à l'amélioration de l'avion ; les cent deuxièmes F4F-3 Wildcats étaient déjà équipés de vitres blindées frontales et d'un viseur collimateur.
Mais d’autres problèmes vont survenir : la commande de moteurs PW R-1830-66 équipés d'un compresseur à deux étages a été  retirée» à Grumman et redirigée vers Boeing pour une installation sur des bombardiers B-17.

Grumman n’aura pas d’autres choix que de se contenter du moteur de la même marque, mais d'une série différente - le R-1830-90 avec un compresseur à un étage.

Ce remplacement a entraîné une réduction de la vitesse maximale à 498 km/h et une forte détérioration des caractéristiques d'altitude. Les avions équipés de ces moteurs à basse altitude ont reçu seront des F4F-3A.
Le début de la production de masse des Wildcats a suscité l’intérêt de nombreux pays européens avec en particulier, la France, qui avait un porte-avions (Béarn) en service et deux autres en construction,
La société Grumman a reçu une commande de 80 avions Wildcat en version export - avec un moteur Wright Cyclone 9 cylindres et des sièges armés de six mitrailleuses françaises Darn-75 de 7,5 mm - deux dans chaque ailes et deux synchronisées, au-dessus du moteur. Cette série sera appelée Grumman G-36A.

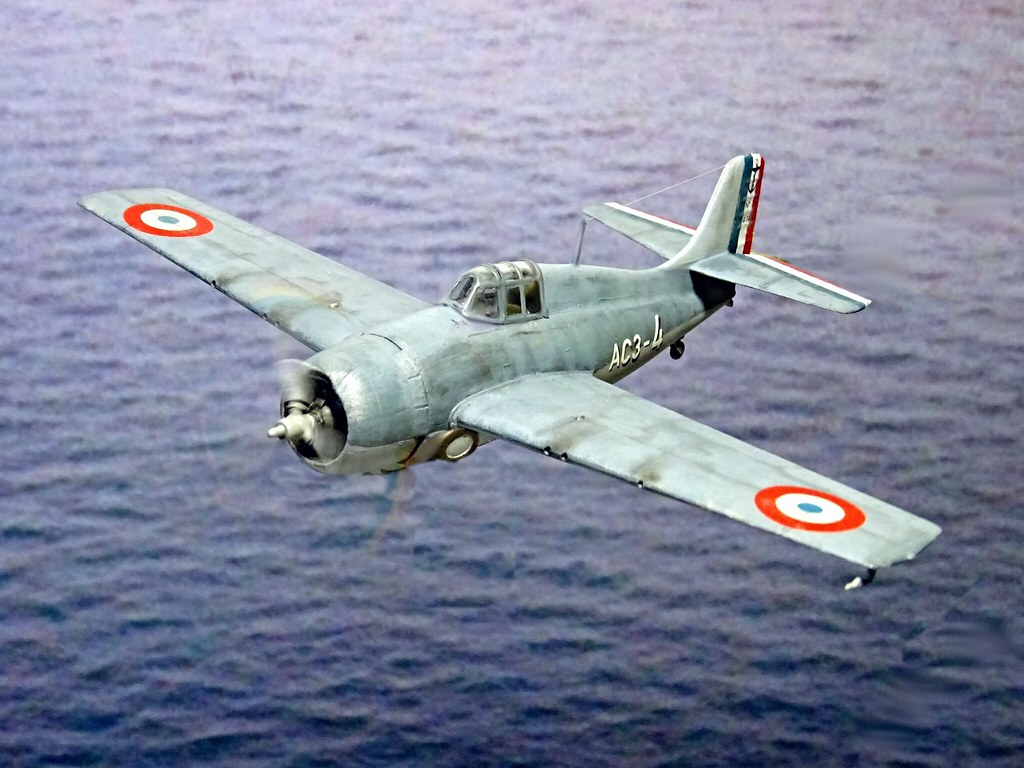

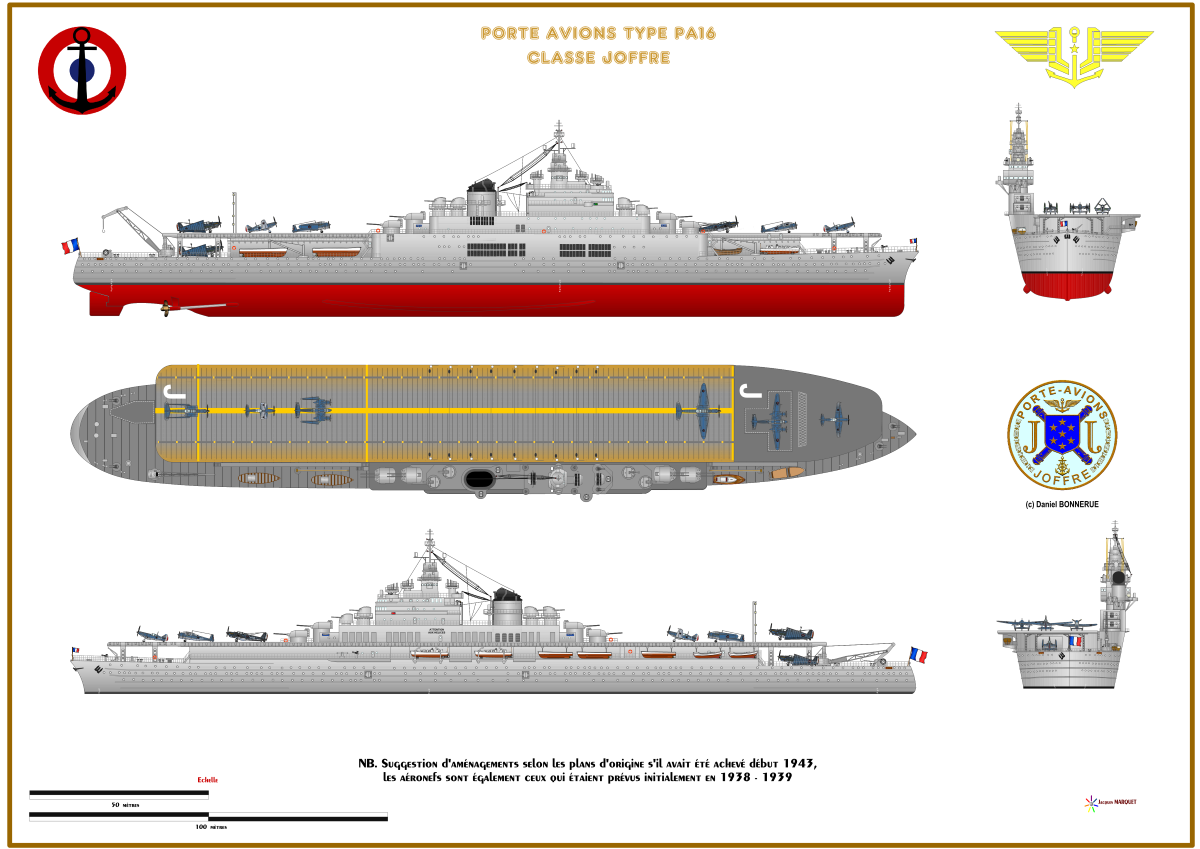

Cette version  du F4F3 wildcat,commandé  suite au contrat  contrat n°113,ordre n°81 devaient servir les oprtes avikons frnacais en service et en construction  (Béarn et Joffre et Painlevé)

7 avions seront construits (NGX1 à 7) en juin19840  mais aucuns ne sera livré .Le contrat annulé est transféré aux Britanniques à la recherche aussi de matériel moderne.



Les travaux furent payés et entièrement achevés en août 1940, alors que la France avait déjà capitulé face à l’Allemagne
En outre, la Grèce a commandé 30 avions G-36A, mais ce lot de Wildcats n'a finalement pas été réclamé et au final ces avions ont été rachetés par le Royaume Uni
Le 27 juillet 40,les premiers G36B sont livrés aux Anglais aprés une mise au standard avec nottament l'inversion du sens de mise des gaz la suppression des armes de capot et installation de 4 mitrailleuses de 12,7 dans les ailes.
Ils  seront mis en service , précedant ainsi la mise en service aux USA des premiers F4F3 wildcat livrés à l'US NAVY d'un mois.
Le G36 se différençiait du F4F3 par l'adoption du Wright Cyclone R 1820-G205A de 1200 cv de 9 cylindres en étoile à la place du Pratt et Whitney R1830-16 de 14 cylindres en double étoile,ce moteur n'était pas disponnible à l'export à ce moment là
Cela impliquera une modification de la cellule qui sera rallongé mais comme le cpaot moteur sera racourci l avion  gardera  la même longueur.

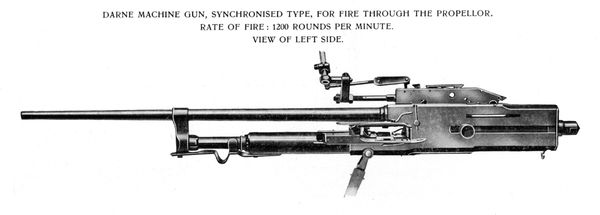

L'armement aurait dû étre composé de 6 mitrailleuses Darnes de 7,5 mais elles devaient étre installées en France,tandis que le viseur et la radio étaient mis en place dans les usines Grumman.

Tout comme le F4F3 ,pas de systéme de repliage d'ailes,qui fut monté à partir du F4F4.


Ils étaient équipés de quatre Colt-Browning de gros calibre. Livrés en Angleterre à l'automne 1940, les avions de la commande française furent inclus dans le système de défense aérienne des bases navales de Rosyth et Scapa Flow, appartenant organiquement aux forces du Coastal Command dela Fleet Air Arm
Les Britanniques les baptisèrent Martlet  Mk.1.

La modification suivante du Wildcat, le F4F-4, est entrée en production en novembre 1941. Dans le but de protéger au mieux le pilote et offri plus de protection à la structure de l’avion le chef de projet a doublé la surface du dos blindé.de plus une plaque blindée a été installé sous le siège du pilote. Les refroidisseurs d'huile sous l'aile étaient également protégés par un blindage pare-balles.
L'aile devint pliable - avec un joint universel breveté par Grumman. Par la suite, une charnière du même design a été utilisée sur les bombardiers torpilleurs Hellcat et Avenger.
L'armement de l'avion se composait désormais de six mitrailleuses de 12,7 mm avec 240 cartouches par arme
Cette modification entraina une détérioration de la maniabilité, de la vitesse et de l'inertie accrue du véhicule, ce qui fait que la version 4F4n a pas laisser un bon souvenir aux pilotes qui sont passés du F4F-3 à celui-ci. De plus malgré l’armement plus puissant sa puissance au combat en version à six mitrailleuses sera moindre en raison de la dotation en munitions considérablement réduite.

La dernière grande série de Wildcats construite par Grumman sera le G-36B - essentiellement le même F4F-4, mais avec un moteur Wright Cyclone, plus courant en Europe que les moteurs Pratt-Whitney.
Un lot de 220 de ces avions fut commandé par l'Angleterre en 1942. Les avions de cette série y étaient appelés « Martlet » Mk.4.

Comme en 1942, Grumman se lance dans la production de son prochain chasseur, le F6F Hellcat, il juge inappropriée la poursuite de la production du Wildcat obsolète.
Mais les marines américaine et britannique avaient encore besoin de cet avion !
Bien sûr, il était obsolète  inadapté au combat avec les avions les plus récents des pays de l'Axe, mais il était excellent pour  la lutte Anti Sous marine dans la recherche et  la destruction des sous-marins, devenus un véritable fléau pour les Alliés, notamment dans l'Atlantique.

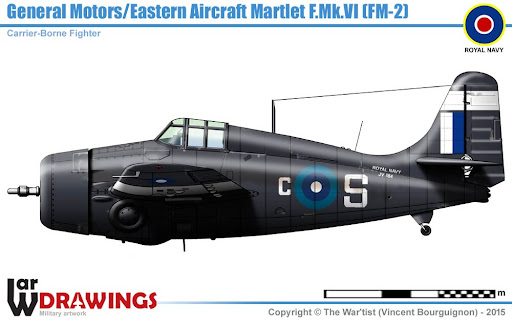

Aussi en 1942, General Motors, une entreprise de construction automobile qui n'avait rien à voir avec la production aéronautique, lança la production du F4F-4 Wildcats sous la désignation FM-1.
Ils ne différaient de la version de base que par leur armement, composé là encore de 4 mitrailleuses.
520 FM-1 ont été produits, dont 132 ont été livrés en prêt-bail en Angleterre, où ils ont été appelés « Martlet » Mk.5.

Enfin, on terminer avec la dernière modification, la plus répandue et, sans aucun doute, la plus réussie du Wildcat baptisée F4F-8 ou FM-2.
Il s'agissait d'un avion modernisé basé sur la vaste expérience des modèles Wildcat antérieurs pendant la guerre. Il a été développé par les ingénieurs de Grumman, mais il a été produit par General Motors.
Sa réussite venait de son moteur Cyclone Wright R-1820-56 à haute altitude à 9 cylindres d’une puissance de 1 350 ch. Au niveau de la mer
Il pesait près de 100 kg de moins que son prédécesseur, installé sur le G-36A, et avait également un diamètre plus petit, ce qui permettait de comprimer quelque peu le capot moteur et de placer des refroidisseurs d'huile à l'intérieur.
La surface de la queue verticale a été légèrement augmentée pour compenser l'augmentation du couple moteur. Une cloison anti-feu blindée avant est apparue dans le fuselage, séparant le réservoir de carburant principal du cockpit.
 Sous l'aile, il était désormais possible de suspendre non seulement des charges largables, mais également deux autres bombes de 113 kg et six roquettes non guidées de calibre 76 mm.
Cette configuration faisait de l'avion un excellent chasseur anti-sous-marin et un avion d'attaque léger. De plus, l'avion était 250 kg plus léger que ses prédécesseurs.
4 777 avions de cette version ont été construits, dont 370 ont servi sous les cocardes britanniques appelés « Martlet » Mk.6.

À partir de janvier 1944, ce nom fut à nouveau remplacé par « Wildcat » pour l'unification avec le système de dénomination américain des avions.
Au total, 7 895 avions Wildcat, toutes modifications confondues, ont été produits.
Le Wildcat au Combat
Les Wildcats, ou  Martlet  Mk.1, reçurent leur baptême du feu en Angleterre fin 1940, défendant les bases navales des attaques des bombardiers allemands.
Ils n'ont pas obtenu de succès impressionnants, du moins en comparaison avec les Spitfire et les Hurricanes. Mais néanmoins, à en juger par le fait qu'après plusieurs raids sur des bases, notamment à Portsmouth et Rosyth, les Allemands ont cessé de tenter le diable et se sont tournés vers des attaques sur d'autres cibles
Les Martlet bien qu’affectés à la tâche de défense aérienne des bases ont gardé tous les équipements d'atterrissage pouvant être0 utilisés depuis les porte-avions et, à la fin de la bataille d'Angleterre, certains d'entre eux seront affectés sur des porte-avions alors que  les autres resteront affectés à la défense au système de défense aérienne jusqu'à la fin de leur service.
Coté USA étant le principal chasseur de l'US Navy et du Marine Corps au moment de l'entrée en guerre des États-Unis, le Wildcat prit une part active à toutes les batailles avec les Japonais dans le Pacifique jusqu'au milieu de 1943.
 Les chasseurs Wildcat défendirent Guam et Wake, escortés bombardiers et bombardiers torpilleurs lors des raids sur les porte-avions au début de 1942, couvraient les porte-avions Lexington et Yorktown lors de la bataille de la mer de Corail en mai 1942.

Lors de la bataille de Midway, ils servirent également de bouclier à l'escadre américaine.

Puis, lors des combats sur l'île de Guadalcanal,les Wildcats du Corps des Marines, ainsi que les bombardiers en piqué Dauntless, sont employés comme bombardier léger, d'avion d'attaque et d'avion d'appui au sol.

Les dernières opérations dans lesquelles les Wildcats furent utilisés comme principal chasseur naval furent la prise de Rabaul et de Bougainville et l'attaque des îles Salomon en mai-juillet 1943.
Les japonais seront dur envers le Wildcat le qualifiant de « bouteille de saké » en raison de son fuselage conique.
L'amiral Chuichi Nagumo a dit un jour à propos du Wildcat que l'avion était « aussi obèse qu'un lutteur de sumo âgé ».
Il était facile pour un pilote expérimenté sur le Zero A6M2, et encore plus sur l'A6M3, de se placer derrière le Wildcat dans une bataille aérienne maniable
Car en termes de vitesse, les chasseurs japonais étaient à égalité avec lui, mais en termes de montée taux, ils étaient légèrement handicapés  Les avantages du Wildcat seront flagrant sur sa puissance de feu
Le premier Zero de production s’il était armé de deux mitrailleuses de calibre d'infanterie et de deux canons de 20 mm, il ne possédait que de 60 cartouches par canon  aussi obligés d’économiser leurs obus de canon, les Japonais furent contraints de se battre principalement avec des mitrailleuses. Et là le Wildcat était parfaitement protégé contre ces tirs
en effet la cellule a été réalisée selon des normes de résistance non aéronautiques, le pilote était protégé par un blindage situé de manière très compacte et judicieux  De plus, le moteur Double Wasp avait une très grande capacité de survie : il continuait à tirer même lorsqu'un ou deux cylindres se brisaient ou étaient hors service.

 Ainsi un pilote américain aux commandes d'un Wildcat updaté lors d'une bataille contre le Zero  pouvait compter sur les bonnes caractéristiques d'accélération de son avion en piqué, ainsi que sur une certaine supériorité en taux de montée.
Après avoir pris de la vitesse lors d'un piqué peu profond, il pouvait réaliser un Immelmann énergique et attaquer de front l'avion japonais.Et dans ce genre d’attaque le Wildcat avait le dessus car ses armes avaient une puissance, une précision et une cadence de tir suffisantes pour détruire le Zero en une salve d'une demi-seconde.
En plus de sa grande capacité de survie, l'avion Grumman présentait un autre avantage : en cas d'atterrissage forcé sur l'eau, il pouvait rester flottant pendant cinq à dix minutes, ce qui permettait au pilote de se déplacer sans problème dans un bateau autogonflant en caoutchouc. bateau de sauvetage, qui faisait partie du lot de bord de tout avion américain en opération sur le théâtre du Pacifique.

Le ratio d'avions abattus et perdus en conditions de combat était en faveur du Wildcat - il était de 5,1 pour 1 en faveur de l'avion Grumman.
Mais tout n’est pas rose car le Wildcat présentait plusieurs défauts fondamentaux dus à une mauvaise conception du fuselage
Premièrement, le train d'atterrissage rétractable avait une petite voie  ce qui en cas d'atterrissage brutal sur le pont, pouvait entraîner, et conduisait souvent, des accidents et des catastrophes.
Deuxièmement, la résistance du fuselage s'est également avérée insuffisante  car il est l’héritier d’un biplan relativement léger. Et enfin, troisièmement, l’avion pourrait avoir de bien meilleures performances s’il avait une hélice de plus grand diamètre. Mais il était impossible de l'installer en raison de la faible hauteur du train d'atterrissage,
En effet il n'était pas non plus possible de l'augmenter car il n'y avait tout simplement pas assez d'espace dans le compartiment du fuselage pour cela.
Après l'arrivée du nouveau chasseur Grumman F6F Hellcat sur les porte-avions, les Wildcats obsolètes ont été transférés vers les installations de défense aérienne de l'île, vers des porte-avions d’escorte des convois ou vers les réserves.

 Pour les avions envoyés à la recherche de sous-marins dans l’Atlantique, la guerre reprend avec une vigueur renouvelée. Ces petits porte avions d escorte construits en masse dans les chantiers navals américains, embarquèrent de 5 à 25 « Wildcats » ainsi que d'autres types d'avions.
Ils opéraient de l'Islande à la mer des Caraïbes. Traquant les sous-marins le Wildcat l’attaque avec de petites bombes et lui tira dessus avec des mitrailleuses.
Les chances de victoire sur un sous-marin sont devenues nettement plus élevées après l'apparition de la modification FM-2, armée de roquettes non guidés
Certains Wildcats anglais - Martlet auront des porte Roquettes quadruples
 Outre les opérations contre les sous-marins, les Wildcats participèrent au soutien des débarquements en Méditerranée et à Madagascar, ainsi qu'au débarquement allié en Normandie - Opération Overlord. De nombreux avions de ce type ont survécu à la guerre et certains d'entre eux sont  dans des musées de l'aviation et appartiennent à des propriétaires privés jusqu'à ce jour.

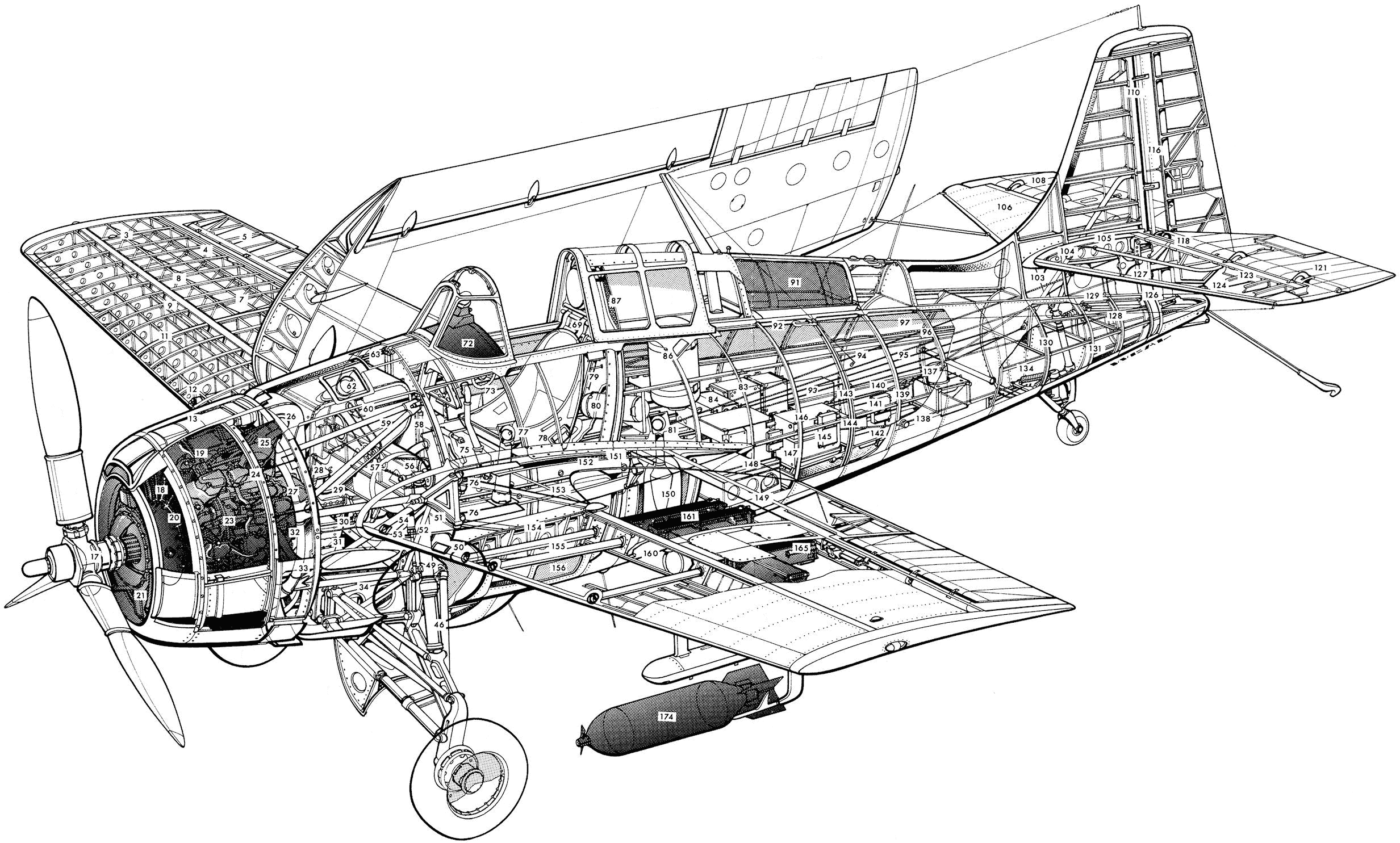

Description

L'avion Grumman F4F Wildcat était une aile centrale en porte-à-faux entièrement métallique. Le fuselage est semi-monocoque à l'avant et monocoque de section circulaire à l'arrière, renforcé par des cadres et des longerons non motorisés.

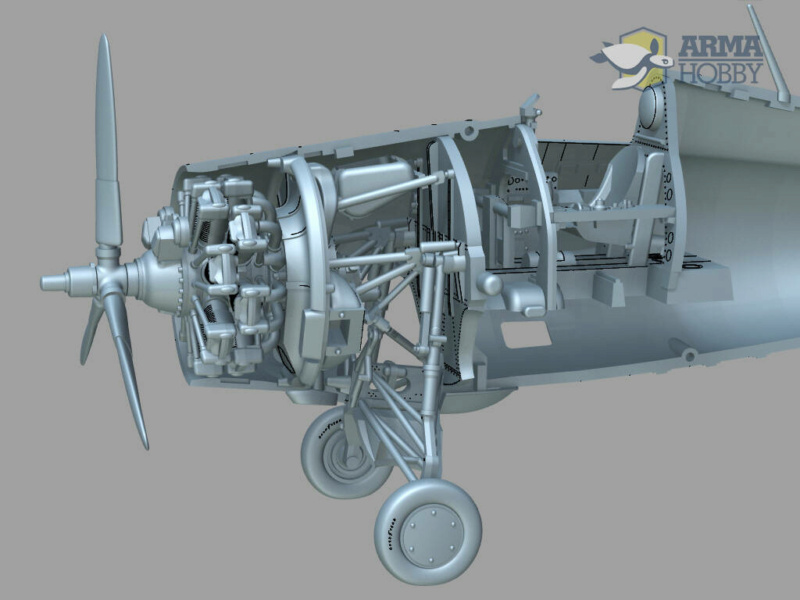

Technologiquement, il se composait de deux parties. À l'avant se trouvaient un moteur avec compresseur, un système de lutte contre l'incendie composé d'un cylindre avec une composition moussante et des arroseurs, le train d'atterrissage, un réservoir de carburant principal protégé et un réservoir d'huile.
La partie arrière du fuselage abritait la cabine du pilote, un autre réservoir de carburant sous le siège du pilote, un dossier blindé et un équipement radio.
Les Ailes
Elles sont  à deux longerons, profilé - NACA 230 avec un Revêtement d'aile en aluminium
L'aile abrite les armes et il y avait des refroidisseurs d'huile en tunnel à sa base (sur les avions des premières séries).
La mécanisation consistait en des volets en deux sections, à déflexion hydraulique.
Les Ailerons sont métalliques et un revêtement en tissu. À partir de la modification F4F-4, l'aile était repliée manuellement à l'aide d'un joint universel, en tournant le pincement vers le bas puis en retournant la console. En position repliée, l'aile était reliée au stabilisateur à l'aide d'un renfort. A noter qu'un entraînement hydraulique pour le repliage de l'aile était prévu, mais il était souvent démonté pour gagner du poids.

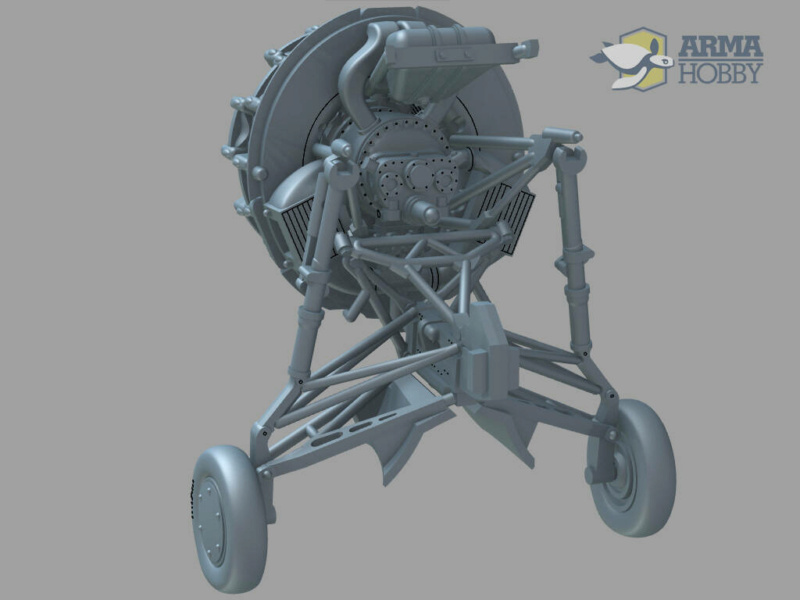

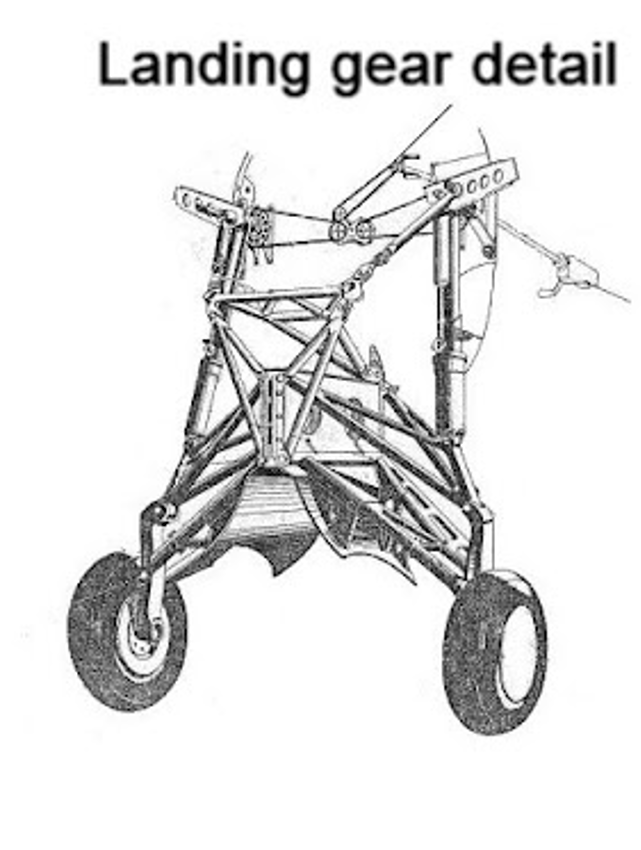

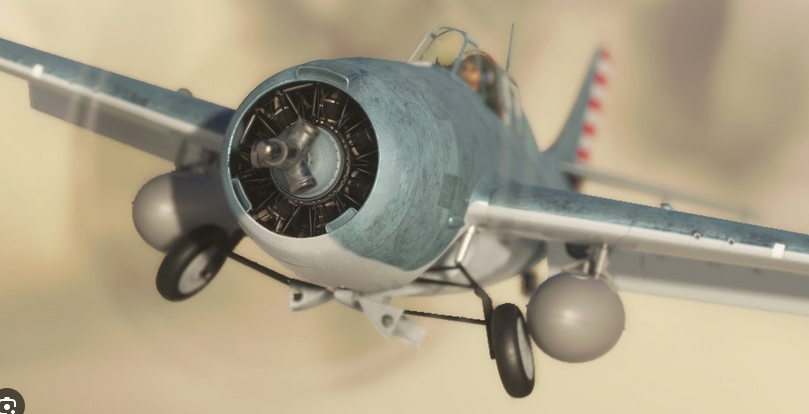

Le train d'atterrissage est tripe avec le train principal et la roulette de queue.
Le train d'atterrissage principal est de conception traditionnelle Grumman, avec une jambe de force qui se rétracte dans le fuselage et une roue, en position rétractée, située dans une niche spéciale

Comparé à d'autres modèles de châssis, il était relativement léger et compact, mais avait en même temps une faible résistance, une petite voie et une garde au sol.
En général, la conception du châssis principal est plutôt archaïque et infructueuse. La rétraction du train d'atterrissage sur les machines Grumman est manuelle, à l'aide d'un treuil, le déclenchement s'effectue sous l'influence de son propre poids.
Sur certains avions de la série FM-1 et sur tous les FM-2, l'entraînement de rétraction et de dégagement est hydraulique.
La jambe de force arrière n'est pas rétractable, avec un rouleau en caoutchouc solide au lieu d'une roue. Le stand lui-même est recouvert d'un carénage.
La Motorisation
Il est équipé avec deux types de moteurs

Internet

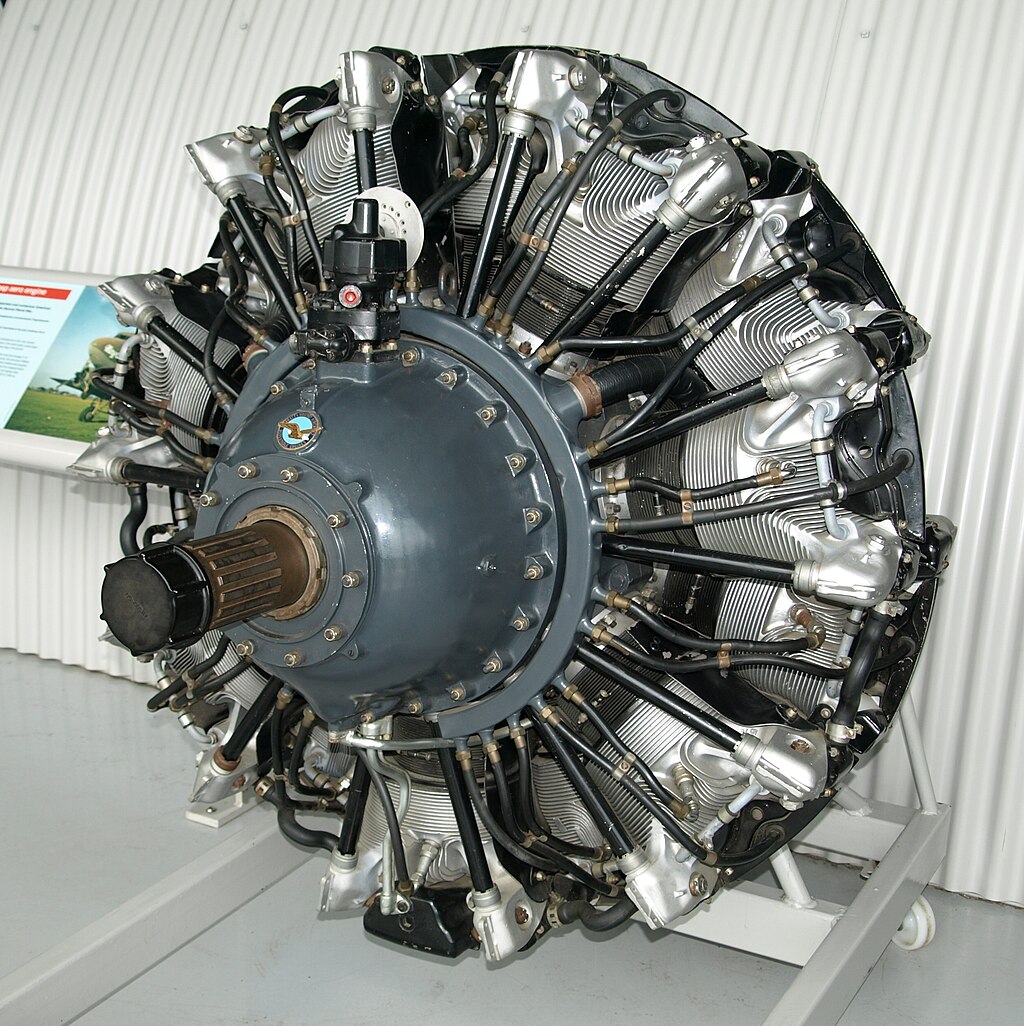

Le moteur Pratt-Whitney R-1820 à 14 cylindres radiaux à deux rangées de différentes séries, d'une puissance de 1 200 à 1 420 ch.

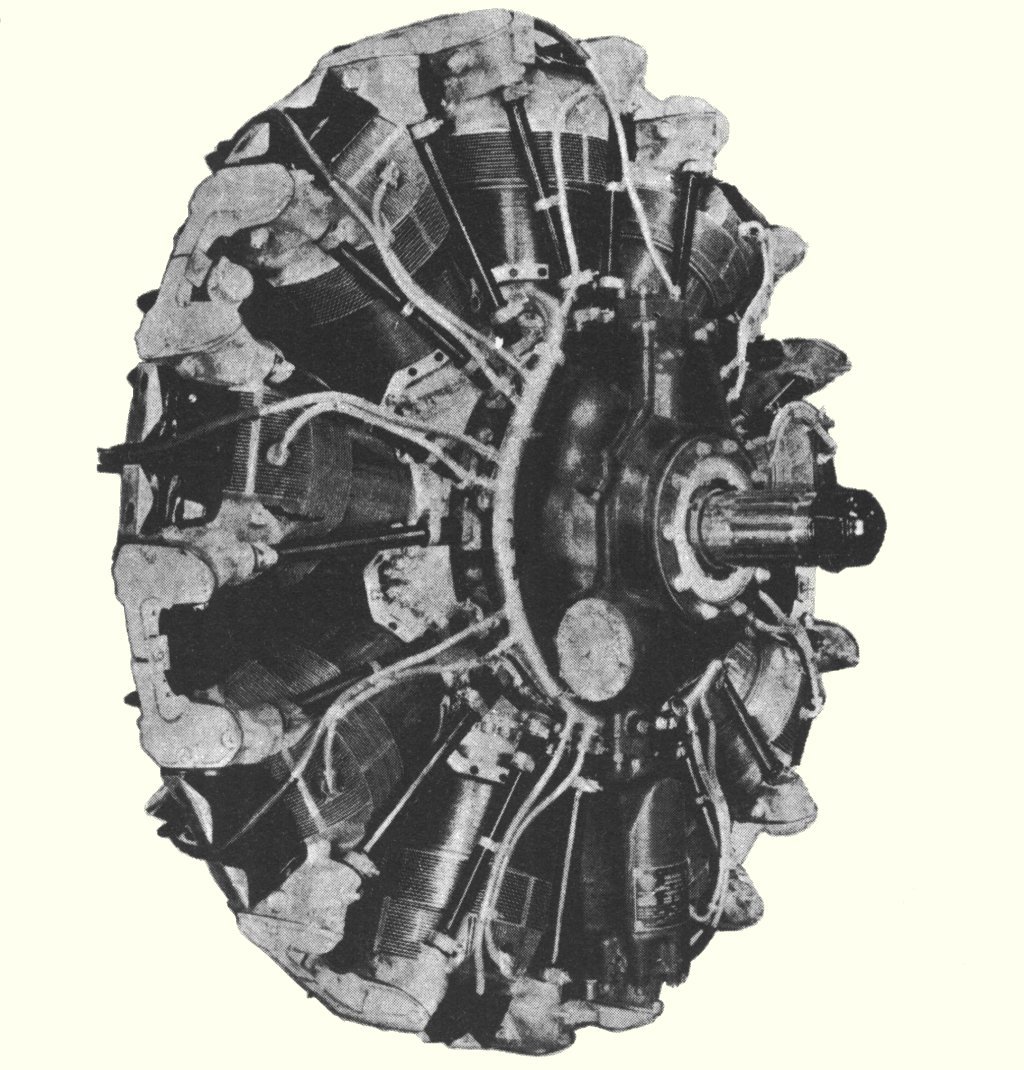

Le moteur Wright R-1820 « Cyclone» à 9 cylindres radiaux à une rangée de différentes séries avec une puissance de 1020 à 1350 ch.
L'hélice est à pas variable, à vitesse constante, tripale, Curtiss  Electric. Diamètre de vis - 3,14 m.
Armement

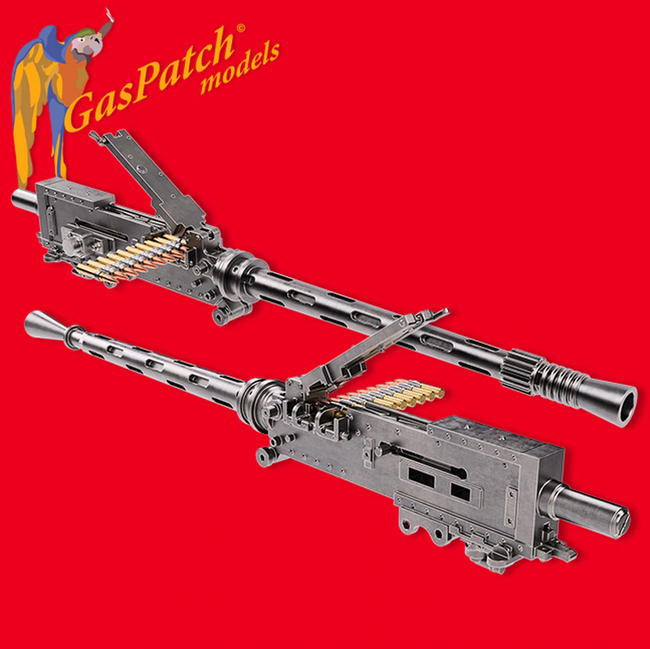

4 à 6 mitrailleuses Colt-Browning M-2 (12,7 mm).
Lorsqu'il est armé de 4 mitrailleuses, la charge de munitions est de 430 cartouches par arme
Lorsqu'il est armé de 6 mitrailleuses, la charge de munitions est de 240 cartouches par armes
Le rechargement des armes est pneumatique.
De plus, deux bombes de 113 kg pourraient être suspendues sous l'avion
Les avions de la modification FM-2 disposaient d'installations de « lancement zéro » pour six roquettes qui sont suspendues à deux saillies sur la surface inférieure de l'aile, créant un minimum de résistance par rapport au guide classique.
Certains "Martlet" anglais seront équipés de 6 à 8 guides pour le lancement de ces roquettes de fabrication britannique.
 Deux réservoirs de carburant externes d'une capacité de 220 litres pourraient être suspendus sous l'avion.

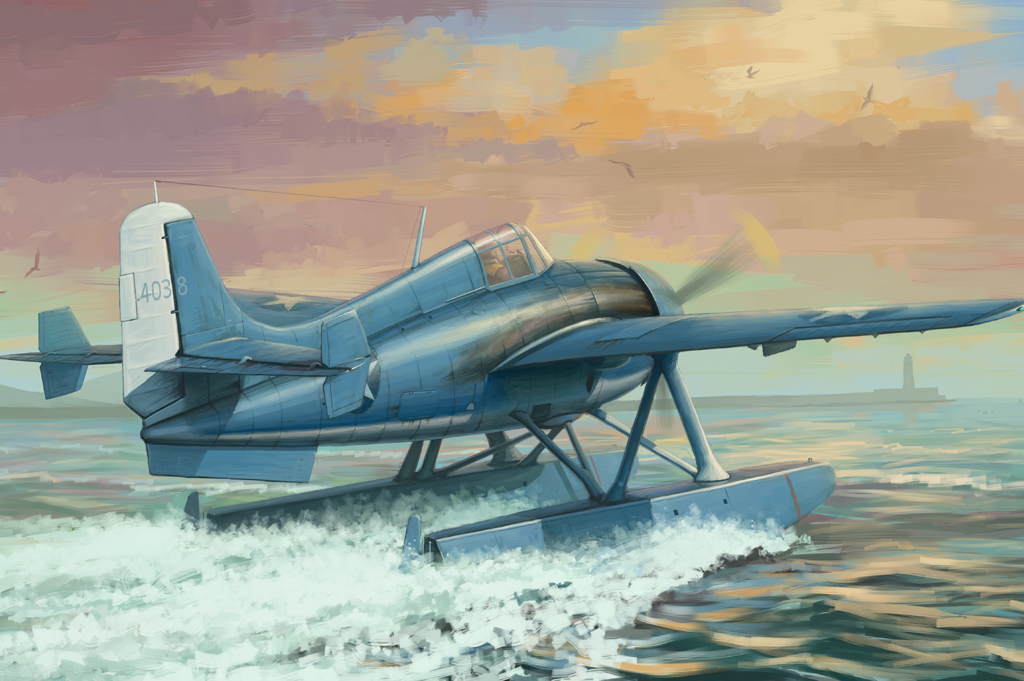

Version Hydravion

Versions

VF3	VF 5	VF 6	VF 8	VF 9
VF 41	VF 42	VF 71	VF 72

SQUADRONS USMC

VMF 111	VMF 121	VMF 122	VMF211
VMF 212	VMF 223	VMF 224	VMO 251
