Hound Dog

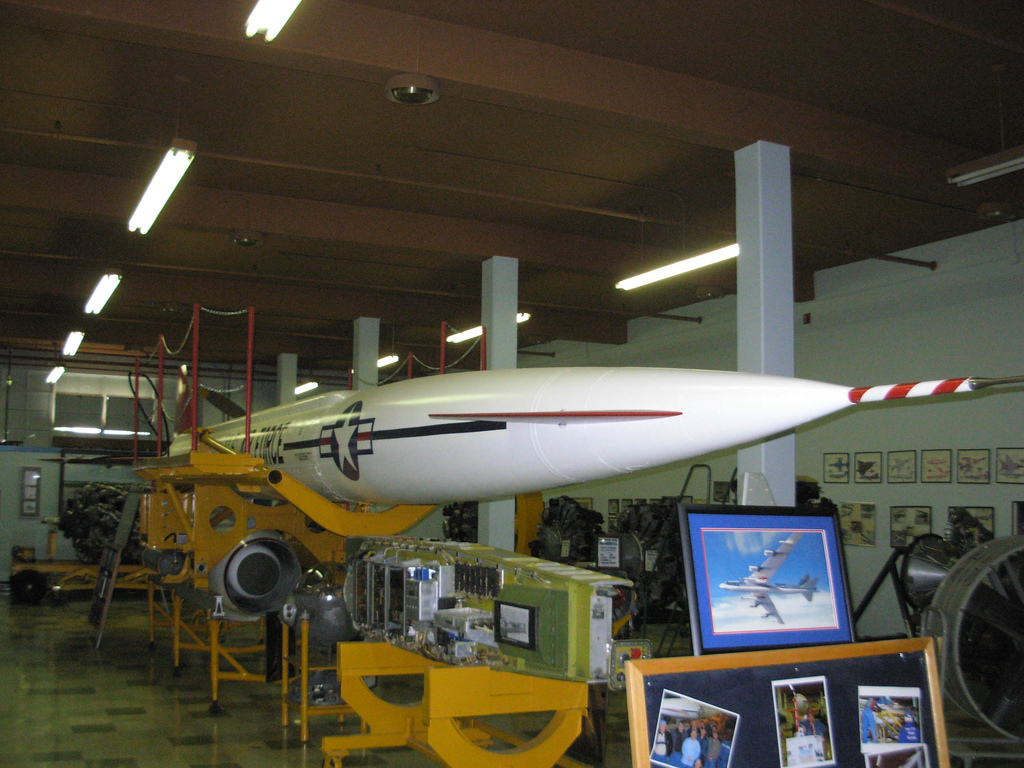

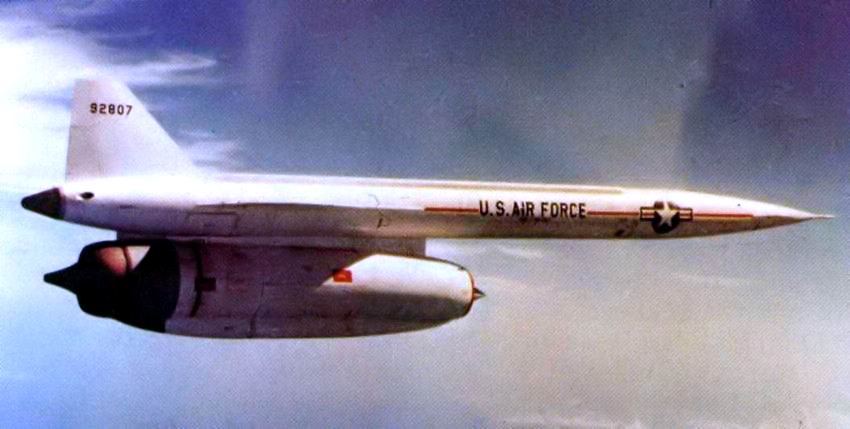

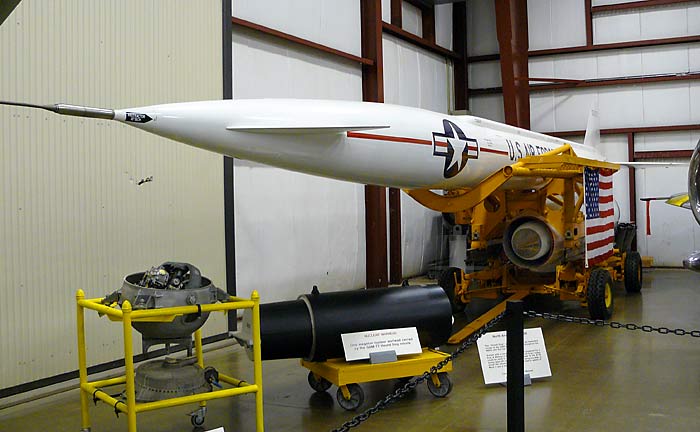

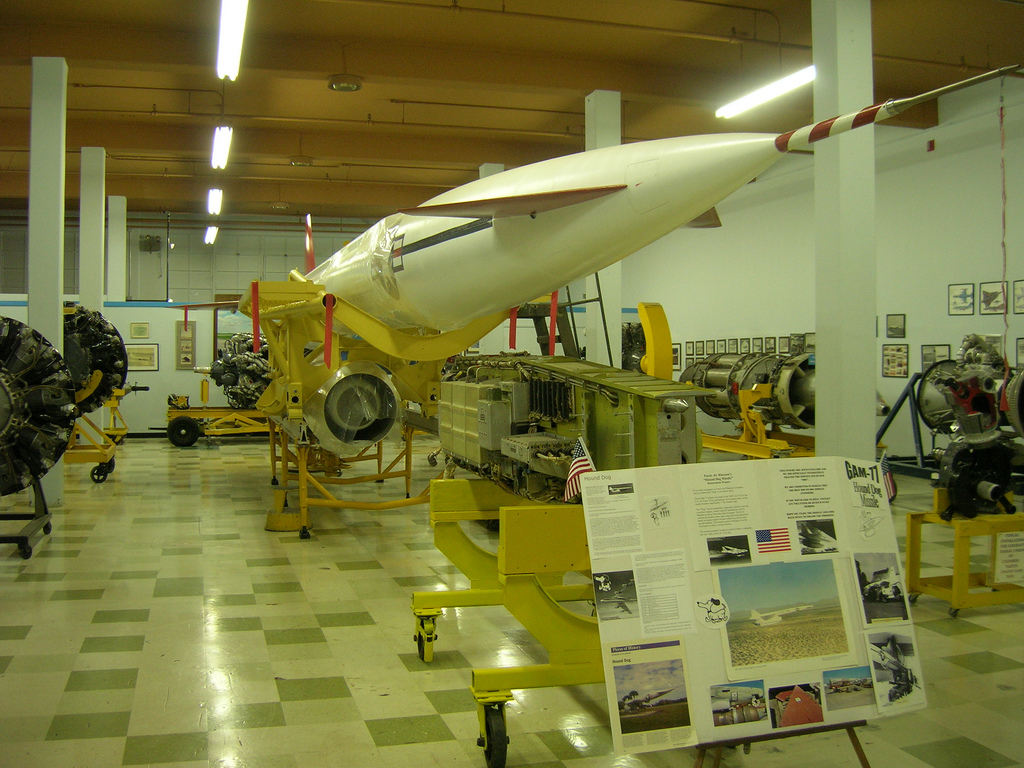

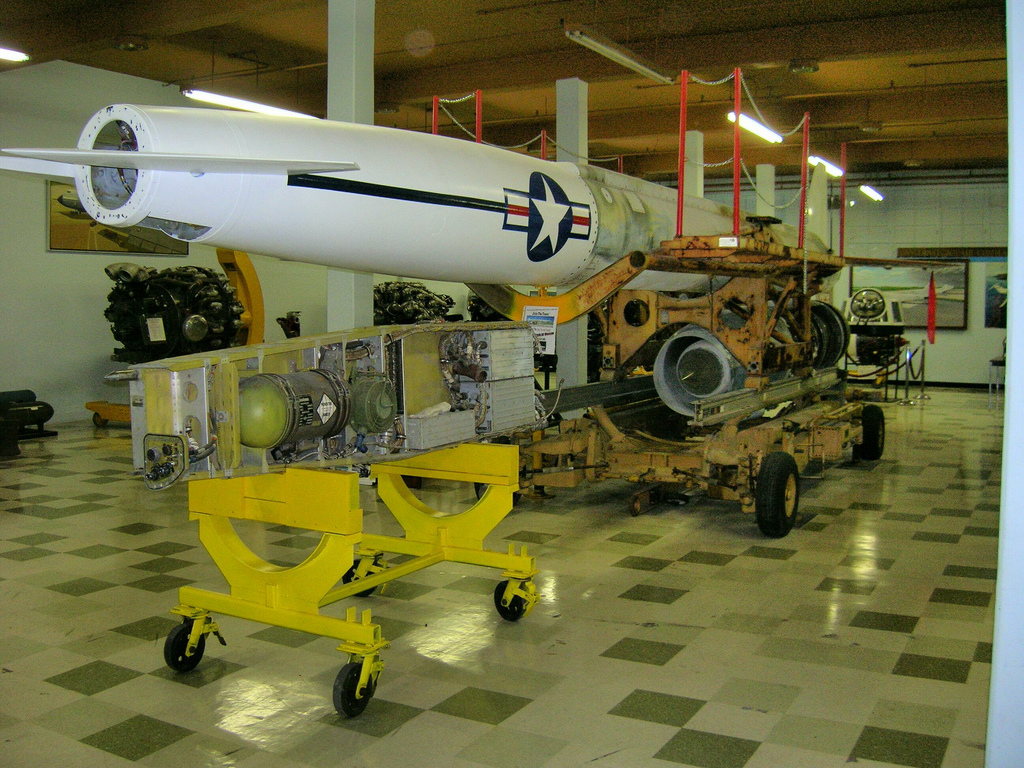

The North American Aviation Corporation AGM-28 Hound Dog était un missile supersonique, l ancêtre des missiles de croisière actuels Le Hound Dog a d'abord nommé B-77, puis renommé GAM-77, et a reçu enfin la désignation AGM-28. Le Hound Dog a d'abord été conçu comme l’arme standard pour le B-52.
Lorsque le projet Skybolt a été annulé le Hound Dog a été déployée pendant 15 ans jusqu'à ce que le missile soit remplacé par de nouvelles armes, y compris l'AGM-69 SRAM et de l'AGM-86 ALCM.
Histoire
Le développement du Hound Dog a été lancé en Mars 1956, lorsque le General Operational Requirement (GOR) N° 148 été publié par l'US AF. Cette note fait apparaitre le besoin d’une missile de croisière supersonique air-sol d’un poids ne dépassant pas 5660 kg (prêt à

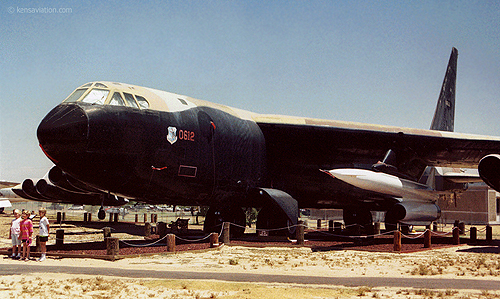

l’emploi) transportées par le B-52. Un Hound Dog étant monté sous chaque aile du B-52, entre le fuselage et les moteurs intérieurs La mission du Hound Dog était d'attaquer les lignes de défenses Anti aériennes de l'Union soviétique afin que d’autres B-52 puissent atteindre leurs cibles principales.
L'importance de disposer de cette capacité de pénétration du système de défense aérienne soviétique a été décrit par le sénateur puis président des États-Unis John F. Kennedy dans un discours à la convention de la Légion américaine à Miami, Floride, le 18 Octobre 1960
"Nous devons prendre des mesures immédiates pour protéger notre force de frappe nucléaire d’attaque surprise. Aujourd'hui, plus de 90% de notre capacité de rétorsion est composée d'avions et de missiles, qui sont basés sur des bases dont l'emplacement est connu par les Russes. Nous pouvons le faire en fournissant au SAC à la capacité de maintenir une menace permanente dans les airs en appuyant des projets comme le missile air-sol Hound Dog qui permet aux bombardiers à pénétrer les défenses soviétiques avec leurs armes. "
Deux firmes Chance Vought et North American Aviation avec le GAM-77 présentent des projets à l'USAF en Juillet 1957. Chance Vought présenté une version Aérienne de son missile Regulus.
Le 21 août 1957, North American Aviation obtient un contrat pour le développement du système d'arme 131B dans lequel se troupe incorporé le missile Hound Dog.
Le développement du GAM-77 est achevé en seulement 30 mois et North American Aviation reçoit un contrat de production pour construire le Hound Dog, le 16 Octobre 1958.
Les premiers tests avec des maquettes de Hound Dog ont lieu en Novembre 1958.
52GAM 77A missiles sont tirés lors des essais et pour l entrainement entre le 23 avril 1959 et le 30 août, 1965. Les lancements d’Hound Dog ont eu lieu à Cape Canaveral Air Force Station, Eglin Air Force Base et à White Sands Missile
le 21 Décembre 1959, le général Thomas S. Power, commandant en chef du Strategic Air Command (SAC), autorise la production de missiles Hound Dog. Juste deux mois plus tard en Février 1960 , le SAC tire le premier Hound Dog à Eglin Air Force Base.
En Juillet 1960, le Hound Dog atteint la capacité opérationnelle avec une première unité de B-52.
The Hound Dog a été utilisé en alerte aérienne pour la première fois en Janvier 1962. Il est pleinement opérationnel en août 1963,avec 29 Wings de B-52 équipés de Hound Dog.
En 1960, le SAC élabore diverses procédures afin que le B-52 puisse utiliser la poussée supplémentaire du moteur J 52 du Hound Dog alors que le missile est encore situé sur le pylône porte bombes. Le Hound Dog peut être ravitaillé en essence par les réservoirs de carburant d'aile du B52.
Le 22 Septembre 1966 Le secrétaire américain à la Défense McNamara recommandé le retrait des AGM-28A Hound Dog restant en service.
L'AGM-28B Hound Dog sera maintenu en activité pour suivre les évolutions du programme Terrain Matching Guidance (TERCOM) alors en developement .
Après treize ans de service dans l'USAF, le dernier missile Hound Dog n’est plus mis en alerte permanente à compter du 30 Juin 1975. Le dernier Hound Dog a été retiré le 15 Juin, 1978 Il était en service auprès de la 42nd Bomb Wing à Loring AFB dans le Maine .
Aucun Hound Dog n'ont été utilisés en combat
722 Hound Dog missiles ont été produits par North American Aviation avant que la production cesse en Mars 1963.
Description
Le missile Hound Dog que se soit pour ses moteur, cellule, et ogive est le successeur du SL 64 Navaho En effet les technologies du Navaho ont été adaptées au Hound Dog Le SM-64 Navaho était un projet de missile de l’USAF afin de posséder un missiles de croisière intercontinentaux qui a été developpe entre 1946 à 1958)
Le Navaho a don servi de base de travail au Hound Dog Le Hound Dog possède donc des petites ailes delta et en aval des ailes canard comme sur le Navaho G-38
Un turboréacteur Pratt & Whitney J52-P-3 fourni la poussée au Hound Dog

Internet	Internet

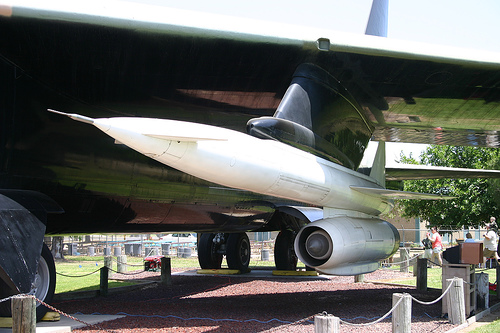

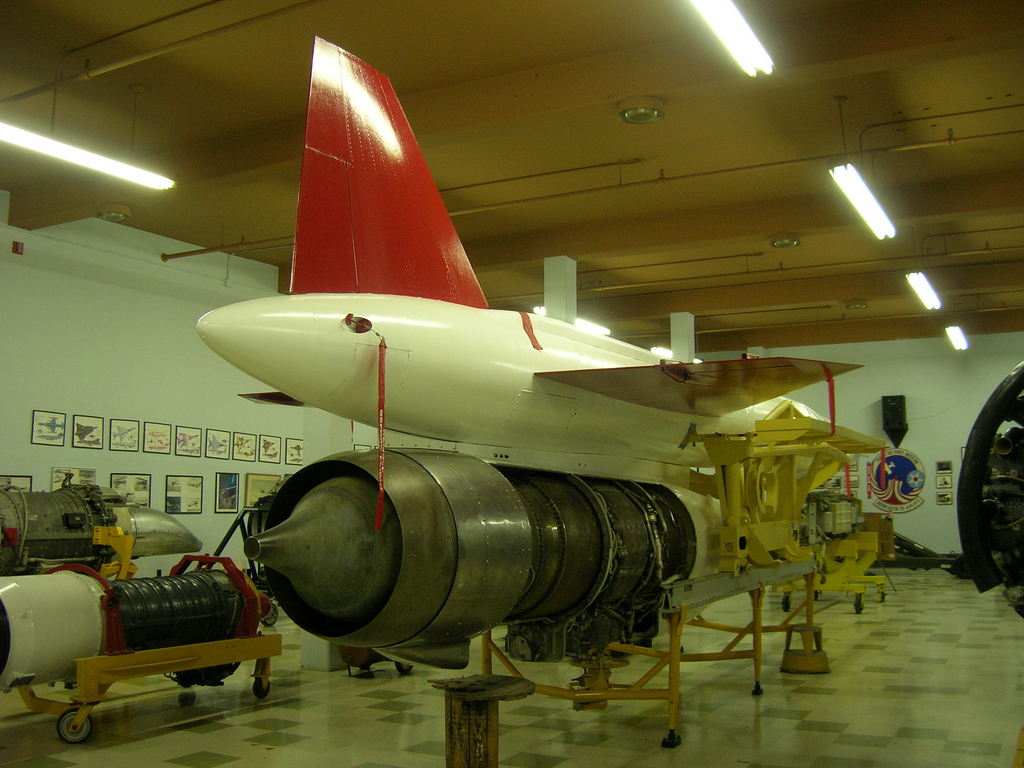

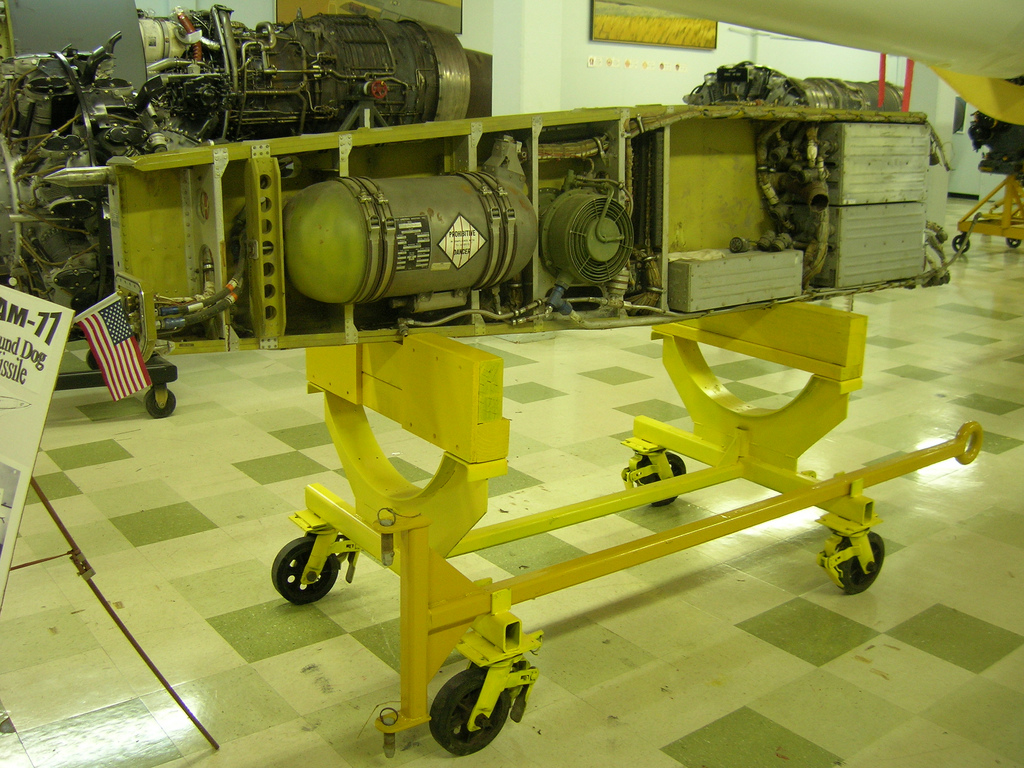

Le moteur J-52 est situé dans une nacelle située sous le fuselage arrière. Le J-52-P-3 utilisé dans le Hound Dog contrairement au J-52 est installé dans les avions comme le A-4 Skyhawk ou l'A-6 Intruder a été optimisé pour fonctionner à puissance maximale pendant le vol du missile. En conséquence, la version de Hound Dog de la J-52 a eu une courte durée de vie de seulement six heures.
Un dérivé du système de navigation par inertie le N5G de North American Autonetics Division N-6 pour le Navaho a s été utilisé dans le Hound Dog. Le star-tracker d’ A Kollsman Instruments situé dans le B-52 du pylône est utilisé pour corriger les erreurs d'orientation à l'inertie avec des mesures prises sur les étoiles tandis que le Hound Dog est toujours fixé sur le bombardier.
Le système navigation inertielle du Hound Dog peut être aussi utilisé pour déterminer la position du bombardier après l'étalonnage initial et le "nivellement", qui prend 90 minutes. Le Hound Dog a une probabilité d'erreur de 3,7 km ce qui est acceptable pour une 'arme équipée d'une ogive nucléaire à cette époque .
L'ogive thermonucléaire transportée par le Hound Dog est une arme classe D le W28 L’ogive W28 peut être configuré pour produire une explosion de 70 kilotonnes et de 1,45 mégatonnes ‘explosion de cette ogive peut être programmée à l impact ou en aérien à une altitude préétablie. L’explosion aérienne est privilégiée sur une cible important en superficie et peu protégée par contre une cible difficile à atteindre par exemple un site de missiles ou un poste de commandement et de contrôle c’est l’explosion à l impact qui est privilégié

Internet	Internet	Internet

Le Hound Dog pouvait être lancé à partir du B-52 à haute altitude, 17kms max ou à faible altitude (pas en dessous de 1,5 km). 3 programmes de vol sur les Hound Dog Trois étaient prevus et mis à la disposition de l'équipage des bombardiers:
Il a une portée de 644 km . Le missile n'a pas programme de suivi de terrain
Versions
GAM 77A
En Mai 1961 une amélioration de GAM-77A a été testée pour la première fois avec mise à jour intégrée pour réduire les mises à niveau du radar Le Hound Dog avait déjà une faible section frontale radar en raison de son profil Cette faible section transversale radar a été renforcée en remplaçant la tête du missile et la position du moteur
Le GAM-77A est une variante du GAM-77 sur lequel on a ajouté un nouveau-star tracker de Kollsman Instruments qui a été intégrée avec la N-6 du système de navigation inertielle. Cette unité remplace le star-tracker qui était auparavant situé dans le pylône. du B-52 La capacité d’emport de carburant du GAM-77A a été augmenté par la même occasion.
Un altimètre radar a été ajouté permettant un suivi du terrain Par la suite les 428 Hound Dog. Hound Dog été mis à niveau du GAM-77A .
GAM 77B
66 GAM 77B missiles ont été lancés lors des essais et des entrainements au 1er avril 1973.
En Juin 1963, le GAM-77et le GAM 77A ont été à nouveau désigné AGM-28A et AGM-28B, respectivement.
Autre test avec un Hound Dog avec un Terrain Contour Matching (TERCOM) ou un système de navigation en 1971.
Même si aucun Hound Dog avec TERCOM n'a pas été déployé, cette technologie a été utilisée dans l'AGM-86 ALCM.
En 1972, la Bendix Corporation a remporté un contrat pour développer un système passif antiradiation afin de guider le Hound Dog vers le radar émetteur .Il a été testé en vol en 1973 mais jamais déployé.
En 1962, le SAC met en ouvre des activated missile maintenance squadrons à la fois pour le Hound Dog et les missiles ADM-20 Quail Decoy.
Caractéristiques
North American Aviation
Poids 4603 kg
Longueur 12,95 m
Hauteur 2,8 m.
Envergure 3,7 m.
Tête militaire 790 kg W28 ogive thermonucléaire.
Mécanisme de détonation aérienne ou Contact
Moteur Pratt & Whitney J52-P-3 turboréacteurs; (33 kN).
Vitesse Mach 2,1
Autonomie 1,263 km
Plafond 17.130 m
Altitude 61 m à 17130 m
Système de guidage avec système de navigation à inertie star-tracker correction.
Plate-forme de lancement B-52 Stratofortress.
