Le Sky Dragon 50 aussi appelé GAS2 est un système de défense à moyenne portée (a Medium-Range Surface-to-Air Defense missile system) mlis au point par NORINCO (China North Industries Corporation).

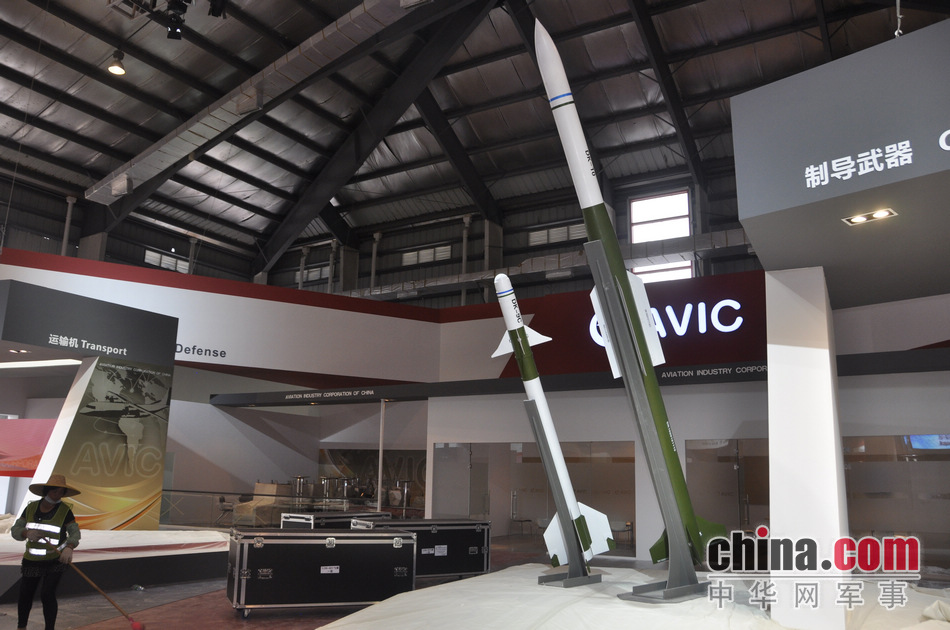

Le Sky Dragon 50 fait partie donc de la derniere generation de sytème SAM developpé par Norinco C'est un developpement du système DK 10 qui est similaire au Raytheon's RIM-162 Evolved Sea Sparrow Missile (ESSM
Il aurait une portée de 50 km. Le Rwanda serait le seul utilisateur de ce système actuellement en 2017.

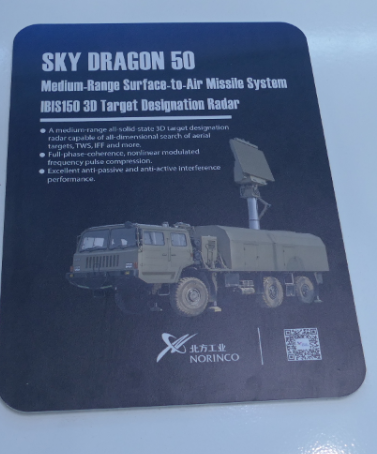

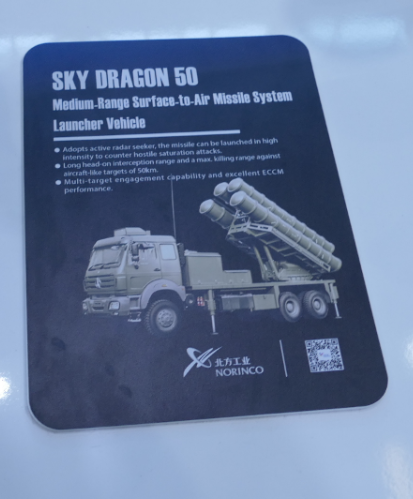

Ce système d arme a été dévoilé lau salon Eurosatory en 2012 Il fonctionnait avec un radar IBIS150 Le vehicule TEL avait une capacité de tir de quatre missiles.
Le Sky Dragon 50 pourrait traiter efficacement des cibles aériennes de haute, moyenne, basse et ultra basse altitude", Le tout est diriger par une unite de controle de tir .
Une batterie Dragon Sky 50 peut simultanément engager 12 cibles
Depuis Norinco commercialise une version améliorée de son système de défense aérienne à moyenne portée .avec le Sky dragon 12
Si le Sky Dragon 50 est un système à Moyenne portée le 12 est un système de défense aérienne à courte portée

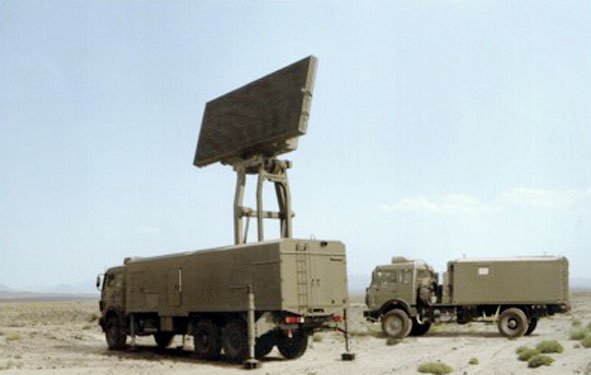

Il utilise un radar type IBIS-200 utilisé aussi pour leSky Dragon
C'est un radar décrit comme moyenne portée à système de bande S à haute altitude avec « survivabilité élevée » et « un bon anti-brouillage et la performance contre-reconnaissance » . Il est conçu pour traiter tous les types d'aéronefs à voilure fixe, hélicoptères d'attaque, les drones les missiles air-sol, des missiles de croisière de moyenne, faible ou très faible altitude
Il a une portée de 250 km lorsqu'il est en mode d'alerte précoce nettement plus puissant que l IBIS 150 qui ne portait qu'à 130 km . il est mis en oeuvre par deux véhicules avec un délai de 15 minutes.
Le missile est un SAM qui est guidé par un système de navigation inertielle par courroie, corrigée par radio et il a aussi un guidage radar actif.
Ce missile est une variante agrandie et ameliorée du missile air-air SD-10 Il vole à plus de 100m/s

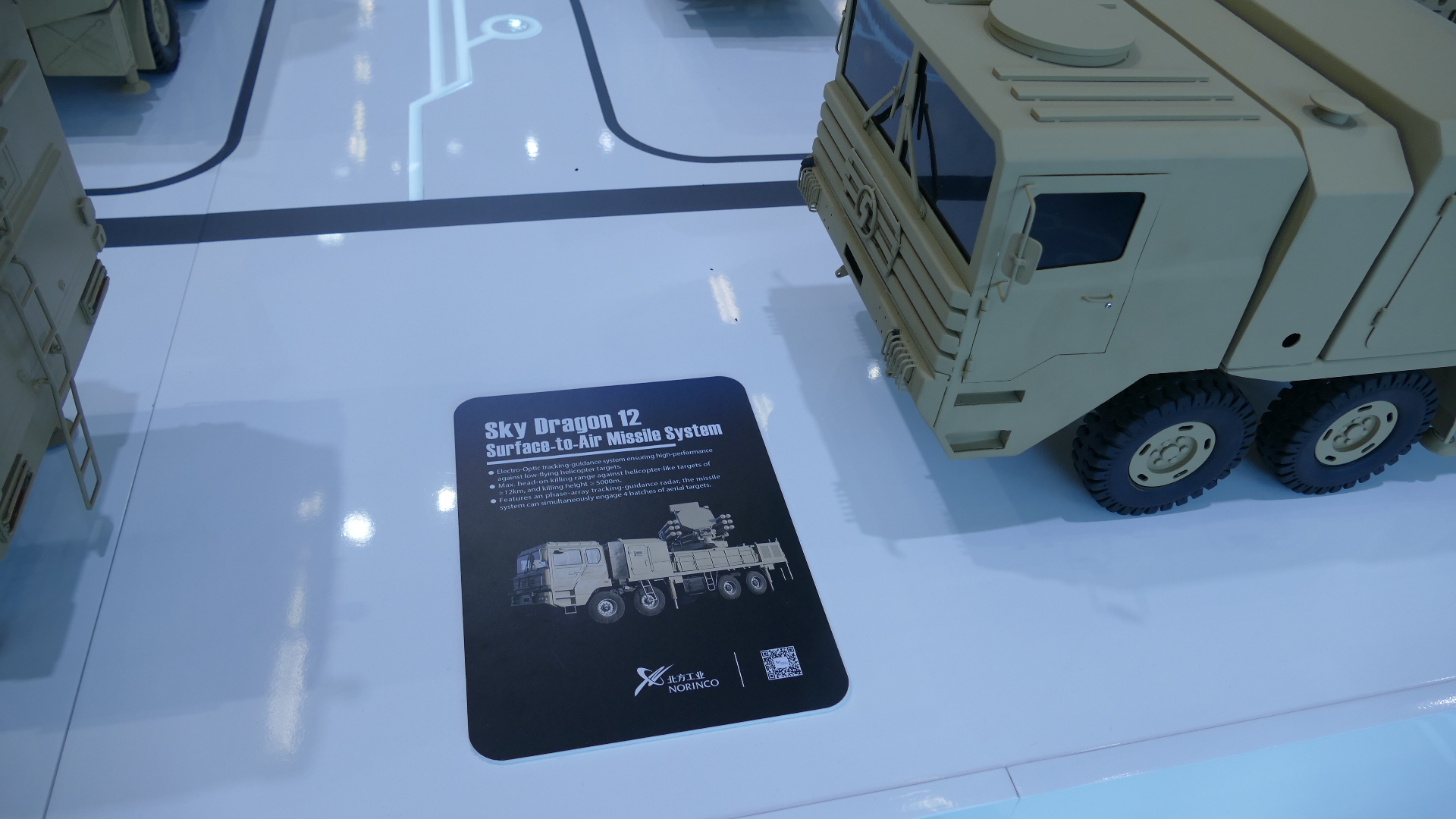

Le système Sky Dragon 12 st un système de defence SACtP ( short-range surface-to-air defense missile ) Il a été présenté pour la 1e fois en septembre 2014 à en Afrique du sud lors du salon, AAD,
Le Sky Dragon 12 serait un système de defens AA idéal pour des peites sites contre des menaces comme les hélicoptères avions missiles de croisiere Ce système peut être complété par des canons de 35mm AA

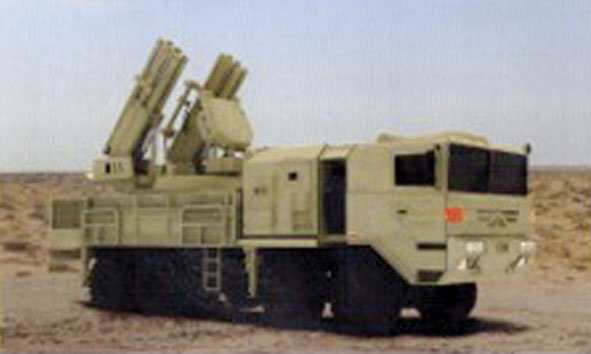

Le véhicule Dragon Sky 12 transporte 12 missiles et peut simultanément engager quatre cibles à des distances de 2 à 12 km et à une altitude maximale de 5000 metres
 |

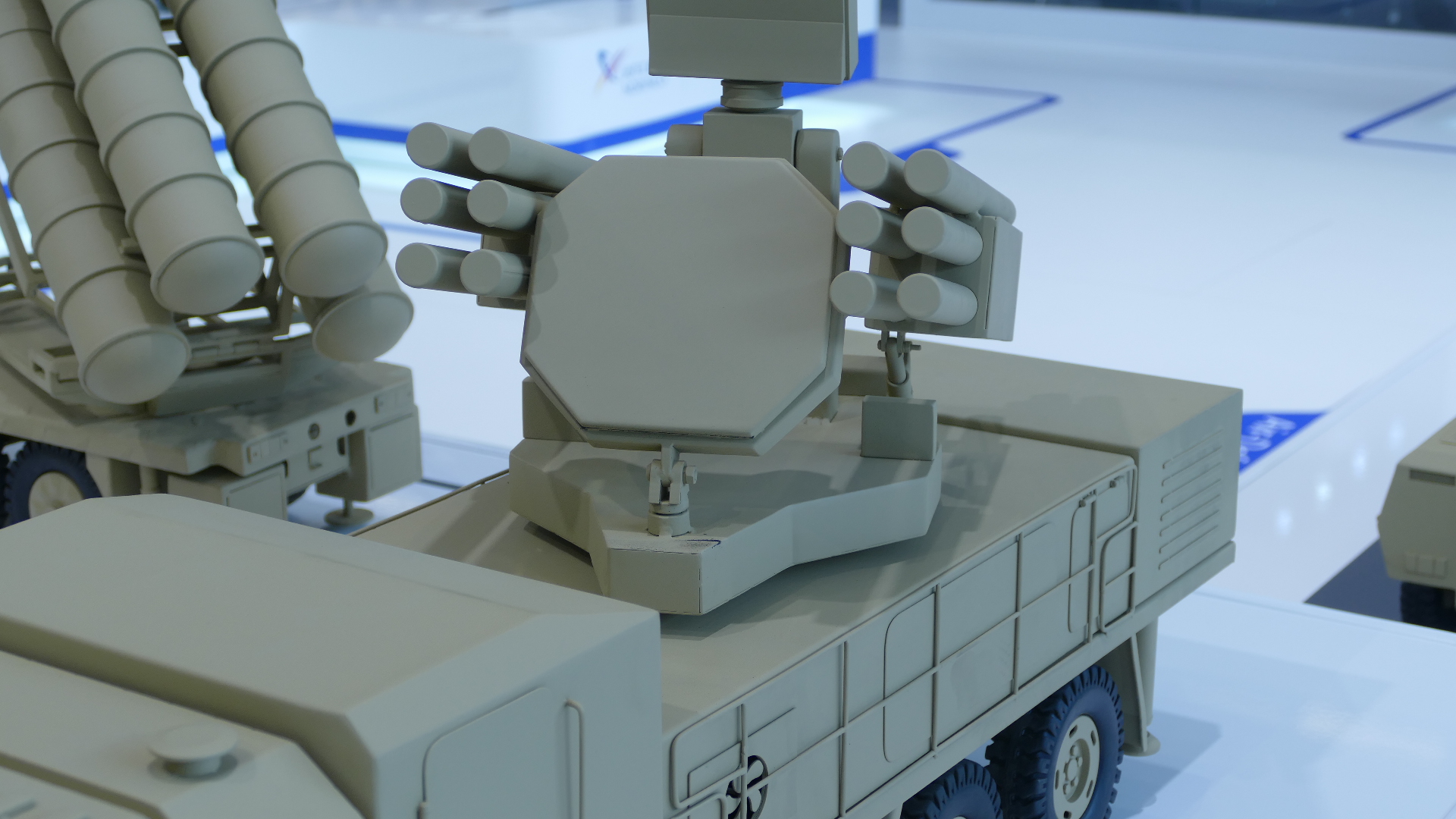

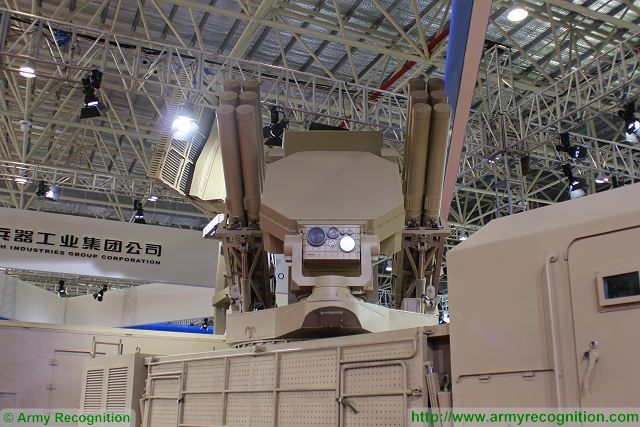

Le système de tir est equipé dun radar ainsi que d'un système potique de suivi des cibles(one electro-optic (EO) ) qui se trouve sous le radar de suivi Il est monté sur une plate forme Shaanxi Automobile Group Co. designé “SAGC" ou SHACMAN)

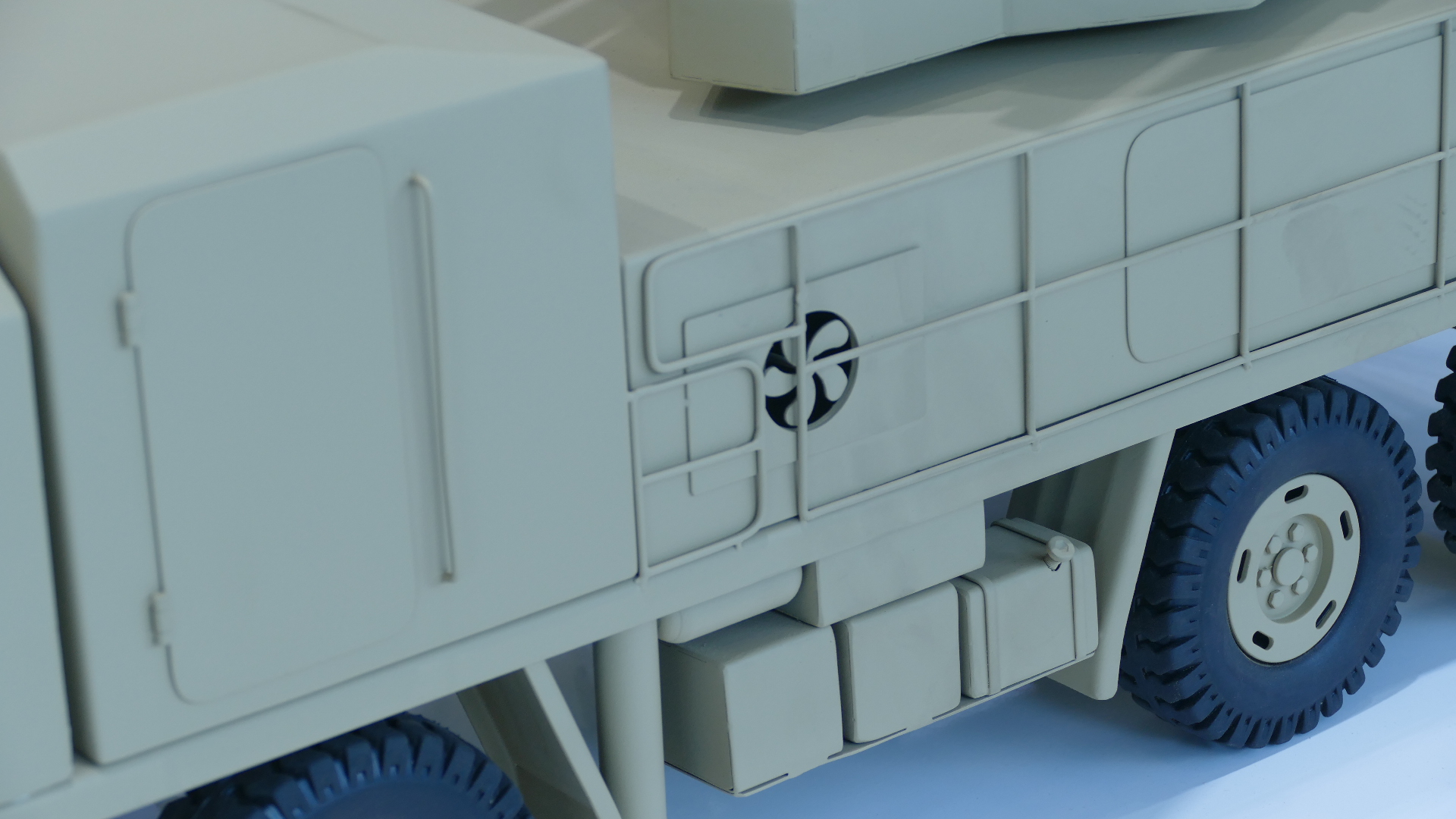

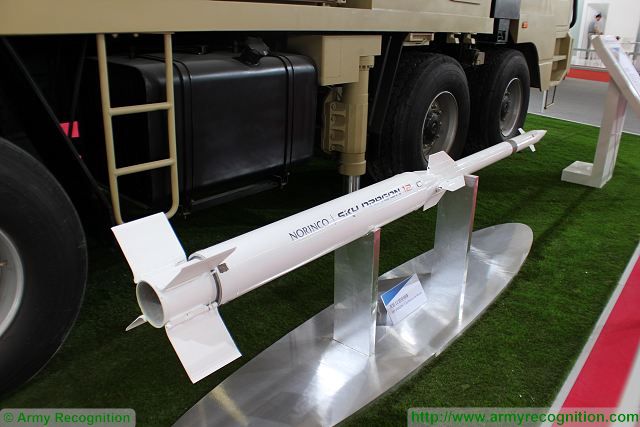

C'est un véhicule 6x6 sur chassis SX2400. La cabine de conduite possède une porte de chaque coté . derriere la cabine occupé par 3 hommes se trouve un shelter de controle de tir avec un homme Le vehiciule possède. 4 stabilisateurs hydrauliques. Le missile dans le container est un Tianlong 12/ SD-12/ FK-1000 copie du missile russe 9M311 exporté en China en 2005. Ce missile 9M311 ou SA-19 Grison pèse 40, kgd avec une tete de guerre de 9 kgs Il mesure 2.5m de lon,g Il vole à une vitresse maximale de 900m/s Il
est dirigé par un radar semi-automatique
Utilisation
Prévu pour defendre des petits sites le Sky Dragon 12 peut créer une bulle défensive de 5 kms pour 12kms de haut grace à son FW2 FCS (Firing Control System).
Il est très mobile et et il ne demande qu'une préparation de 15 minutes
Le vehicule de tir recoit ses ordres grace un radar NORINCO FW2 FCS, IBIS80 3D Le système FW2 FCS peut détecter un avion à 35kms et un missile de croisiere à 15 km.
Chaque vehicule de tir peut engager 4 cibles simultanément Une nouvelle version du Sky Dragon 12 est desormais disponible.
