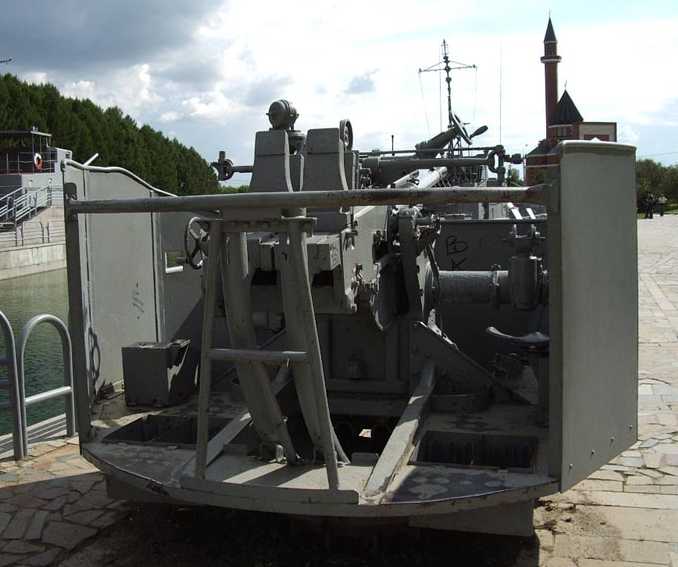

37 mm V 11
English Translation
 |
Histoire et évolution
Ce canon a été élaboré sur la base du canon Bofors de 25 mm modèle 1933 vendu à l'origine à la Marine soviétique (Voenno-morskoj SSSR flot, VMF) en 1935 Du Bofors de 25 mm les Soviétiques vont mettre au point le45mm 49-K modèle 1933
Les essais ont été couronnés de succès, mais si le 45 mm 49-K est un engin ressui, l'armée soviétique estime que le 45 mm était trop gros calibre pour une arme automatique sur le terrain et à la demande une réduction du calibre à 37 mm.
Peu apres le canon de 37 mm ,canon automatique de défense aérienne M1939 (61-K) ou 37-?? ?????????????? ???????? ????? ??????? 1939 ???? (61-?) 61 étant la longueur de la canon est mis au point
La conception russe était similaire à celle de Bofors des années 1930, principalement sur le principe de l alimentation et du recul
Ce 37 mm sera utilisé contre les bombardiers en piqué et d’autres cibles volant à faible et moyenne altitudes (14657 avions de l’Axe avions seront ainsi abattus)
Il peut être aussi utilisé contre des cibles terrestres légèrement blindées Plus de 20.000 produits en URSS et après la 2e Guerre Mondiale la Chine, la Corée du Nord et la Pologne le fabriquèrent
C’était donc, un canon que nous retrouvons fréquemment durant toutes les années de Guerre Froide de Corée au Vietnam et tous les autres Etats communistes
Il a été remplacé par le ZSU 57,2 pendant les années 1950
La version navale
Ce canon a eu une version navalisée le 37 mm 61-K
En 1940 des tests ont lieu entre le 37 mm 61-K et le 40mm/56 Bofors
En conclusion il n’y a pas de différences majeures entre les deux mais, comme l'armée soviétique utilise le 37mm 61-K c’est cette arme a été de choisie en 1938 et admis au service en 1940
Peu après la mise en service du canon simple nous avons l arrivé du canon jumelé le 70-K, 66-K suivi du quadri tube 46- K
Ces engins ont été conçus avant la guerre. En 1943, ils remplacent le canon semi-automatique de 45 mm / 46 21K comme canon standard anti aérien sur les navires de guerre soviétiques et est devenu le canon anti aérien de la Marine soviétique pendant la Seconde Guerre mondiale
Entre 1941 et 1945, environ 1641 70-K ont été livrés à la VMF auquel il faut ajouter encore 489 canons 61k transférés de l'Armée rouge Il est resté en production jusqu'en 1955 et un total de 3113 ont été construits.
Versions
I46-K
Ce montage a été conçu pour les nouvelles générations de navires de guerre soviétiques en construction au début des années 1940.
Le 46-K est entièrement clos, blindé et bénéficie d'une protection NBC et les canons sont refroidis par eau
Malgré des test réussis suite à l’entrée en guerre il n'a pas été mis en production. Seul un simple 46-K qui a été produit et installé sur le cuirassé Oktyabr'skaya revolutsiya au printemps de 1942, où il a été utilisé pendant la guerre.
37mm V11
En 1940, nous trouvons un autre montage de canons jumelés désigné V-11 mais celui-ci ne sera construit qu’en 1944 et monté sur les navires qu’ en 1946.
La production de la V-11 continua jusqu'en 1957 et un total de 1.872 montage V11seront produit à la fois pour la Marine et pour l'Armée
Cette versions sera utilisée dans presque tous les conflits de la seconde moitié du 20e siècle
La différence entre la version70K et la V11 réside au niveau du canon qui est refroidi par eau sur le V11 alors que le 70 K est refroidi par air
Munitions
En moyenne pendant la 2e Guerre mondiale il fallait 905 coups pour abattre un avion ennemi
Poids de la munition HE-FRAG 1496 kg
AP 1522 kg
La République populaire de Chine produit de cette arme en version monotube ou bitube jumeaux montures.
Type 61 (version chinoise)
 |
| Type 61 (version chinoise) |
Version bitube du-37mm d'artillerie antiaérienne les commandes sont manuelles avec lunette de visée.
Calibre: canon jumelé 37mm
Longueur du canon: 63-calibre
Cadence de tir: 320 ~ 360 tours / min
Portée: Maximum 8500 m; efficace 4.500 m
Site: -10 ~ 85 degrés
Azimut: 360 degrés
Conduite Tir Manuel
Le Type 76
 |
| Type 76 |
C’est un bitube de 7mm 63calibre anti aérien
Il a été développé à partir de la version terrestre type 74 canon jumelé de-37mm . Le canon est à commande manuelle, mais peut aussi mis en œuvre à distance par le système de contrôle.
Calibre: canon jumelé 37mm
Longueur du canon: 63-calibre
Cadence de tir: 180 coups / min
Portée Maximum 8500 m
Site: -10 ~ 85 degrés
Azimut: 360 degrés
Contrôle de tir Manuel ou radar
Conclusion
Ces armes n'étaient pas des armes exceptionnelles mais elles c’étaient des armes fiables et simples
Elles ont été les principales soviétiques Anti aérienne légères de1942 jusqu'en 1955.
Caractéristiques V 11
Poids 3,5 t
Equipage 7
Canon Longueur 2,729 m avec cache flamme
Longueur du tube 2,315 m, sans cache flamme
V° HE / FRAG / AP 880 m / s
Cadence de tir 70-K: 150 coups / minute
66-K: 160-180 coups / minute
66-K: 145 coups / minute
46-K: 400-500 coups / minute
V-11: 320-360 coups / minute
Autre photoscope Other Walk Around ICI HERE
37 mm V 11
|
History and development
This gun was developed on the basis of 25mm Bofors gun model 1933 originally sold to the Soviet Navy (Voenno-morskoj flot SSSR, VMF ) in 1935 from the Bofors 25 mm Soviets derive the 45 mm 49-K Model 1933
Trials were successful, so the Russians started work on a scaled-up version firing 45 mm ammunition But if 45 mm 49-K was a successful design, Soviet Army judged that 45 mm was too large a caliber for an automatic field weapon and so requested a reduction in caliber to 37 mm. Little aftet was built the 37 mm automatic air defense gun M1939 (61-K) or 37-?? ?????????????? ???????? ????? ??????? 1939 ???? (61-?) 61 being the lenght of the barell The Russian design was similar to Bofors of the 1930s, mostly the recoil springs and clip-feeds system
This 37 mm were used against dive bombers and other low- and medium-altitude targets (14657 Axis planes were shot down)
It also had some usefulness against lightly armored ground targets More than 20.000 produced in USSR and after WW2 in China, North Korea and Poland. So this gun was common as dogshit in the Cold years epoca on eastern front, Korea and Vietnam and all other communist states
He was was replaced by the ZSU 57.2 during the 1950s
The Naval Version
This gun was a navalized version of the Army 37 mm 61-K
In 1940 trialse made between 37 mm 61-K and 40mm/56 Bofors
The conclusion say no significant differences between but as Soviet Army used the 37 mm 61-K this gun was choose in 1938 and accepted into service in 1940 And little after introduction of the single 70-K , twin 66-K mount and quad 46-K mounts were designed before the war. In 1943 he replace the semi-automatic 45 mm /46 21K gun on Soviet warships and became the main automatic weapons of the Soviet Navy during World War II
Between 1941 and 1945 some 1,641 70-K guns were supplied to the Soviet Navy.and further 489 Army 61-K guns were also transferred to VMF. The naval mount stayed in production until 1955 and a total of 3,113 were built.
Versions
I46-K moun
This mounting was designed for the new generations of Soviet warships under construction in the early 1940s. The 46-K mount was fully enclosed, armored, had NBC protection and the guns were water cooled. T
he mount was successful, but due to the needs of the war, it was not accepted into production. Only a single 46-K that was produced and installed on battleship Oktyabr'skaya Revolutsiya in the spring of 1942 where it was used throughout the war.

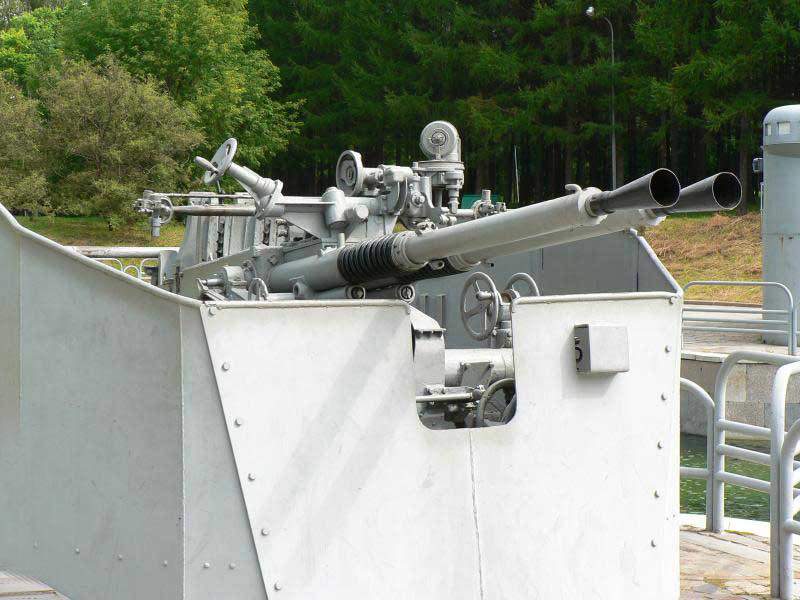

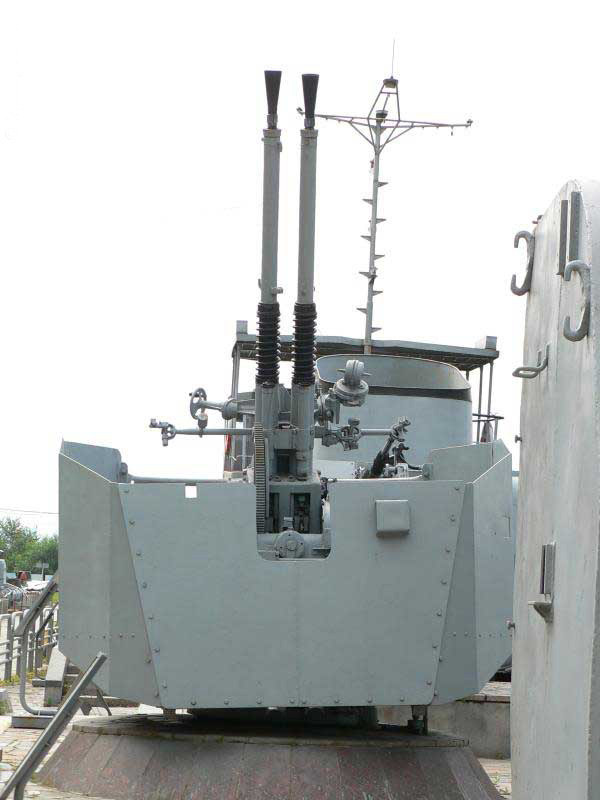

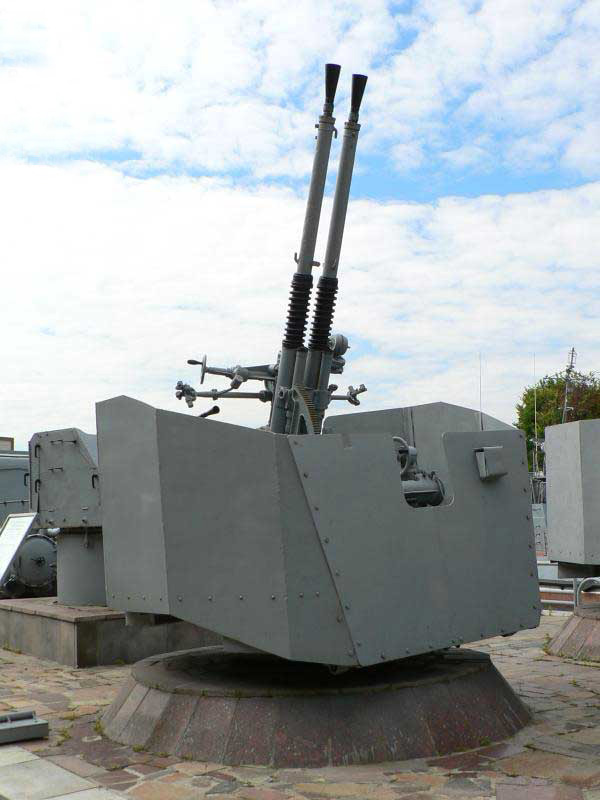

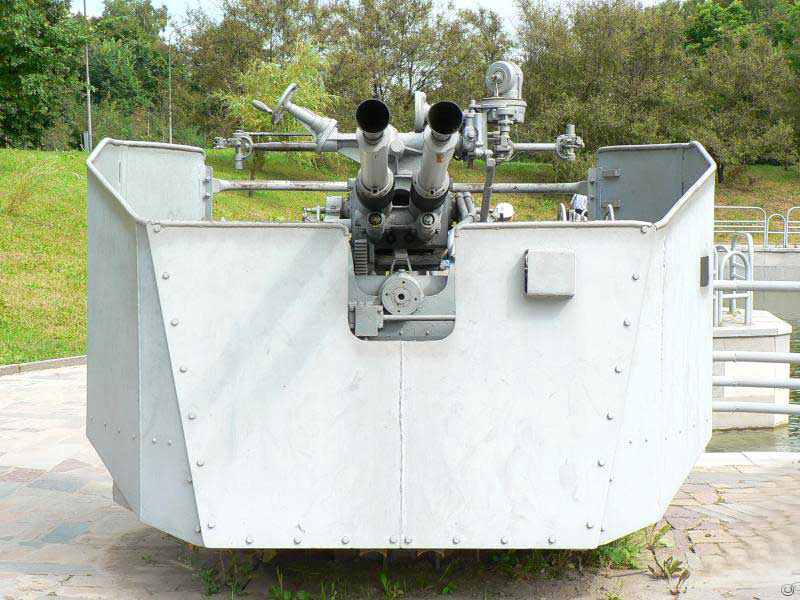

37mm V11
In 1940 design of another twin mount designated V-11 start and in 1944 prototype entered proofing trials. This mount was accepted for service in 1946.
Production of the V-11 went on until 1957 and a total of 1,872 mounts were built Both the Navy and the Army versions were used in almost all of the conflicts of the second half of the 20th century
The difference between the 70K mount and the V11 was at the level of the barrel The 70-K mounts were air cooled, while V-11 was water cooled

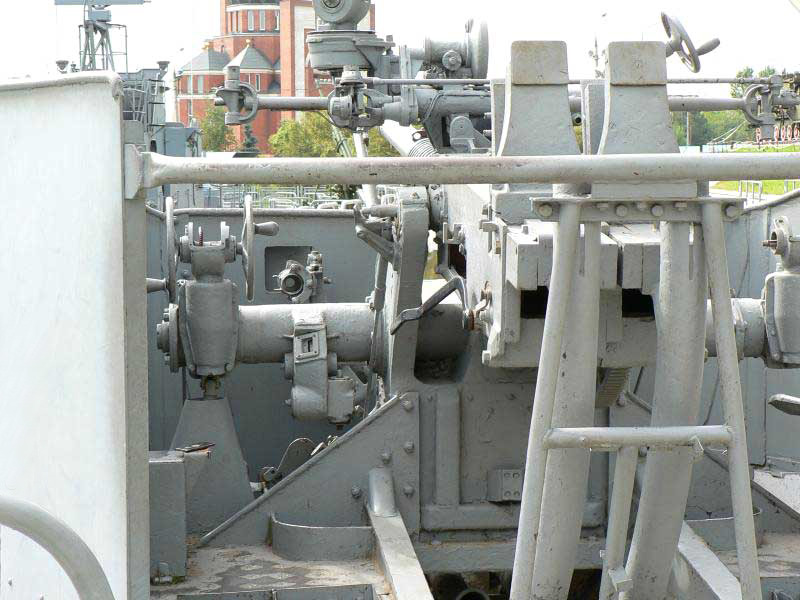

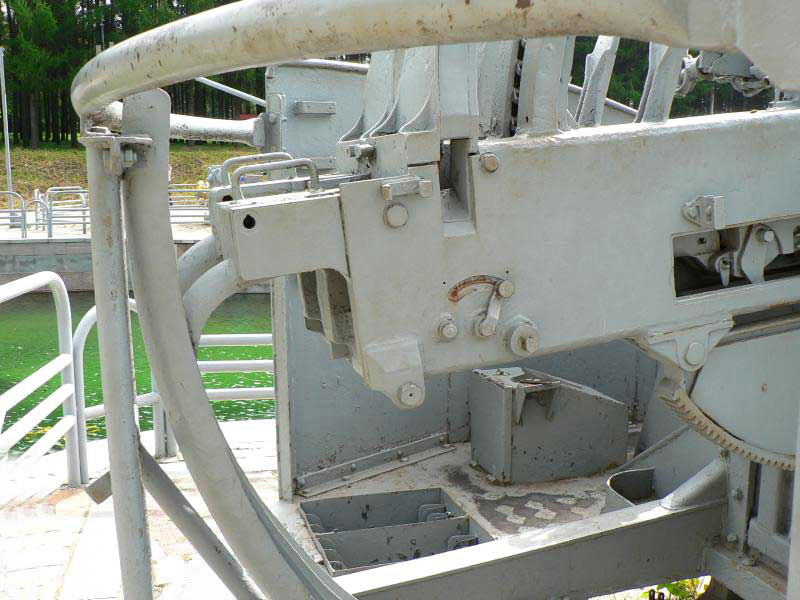

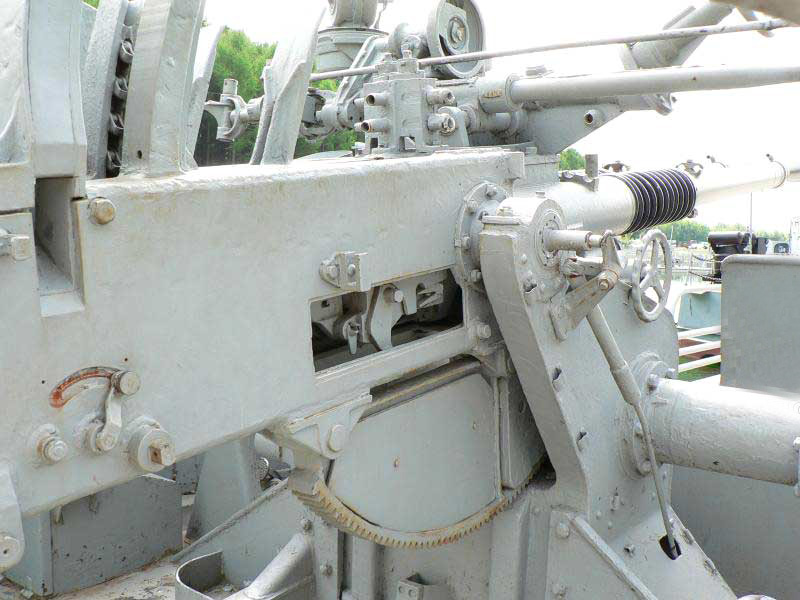

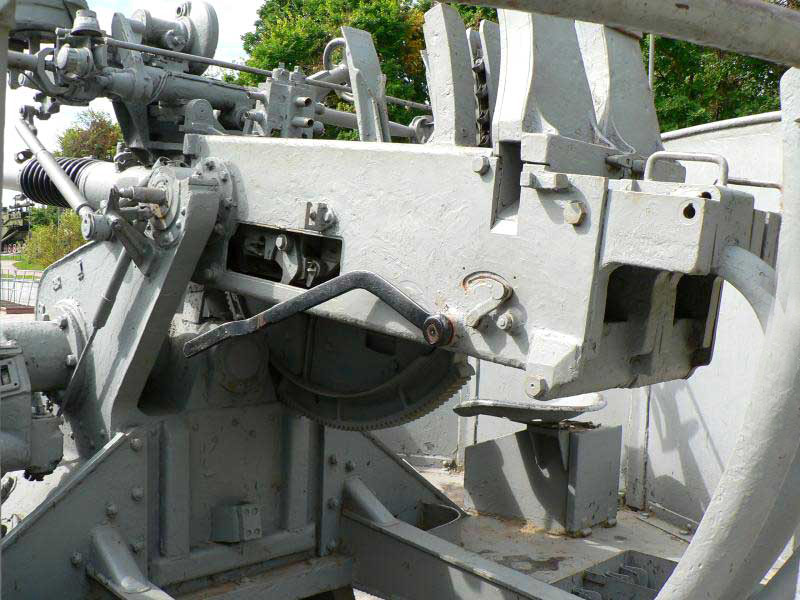

Barrel is monobloc with a blade type breech, which opened to the bottom. . Ammunition was supplied in 5-round clips.
Ammunition
at the beginning crews use 905 rounds to shoot down one enemy plane
Weight of Complete Round HE-FRAG 1496 kg
AP 1522 kg
The People's Republic of China produces this weapon for both single and twin mounts.
Type 61 (Chinese version)
|
| Type 61 (Chinese version) |

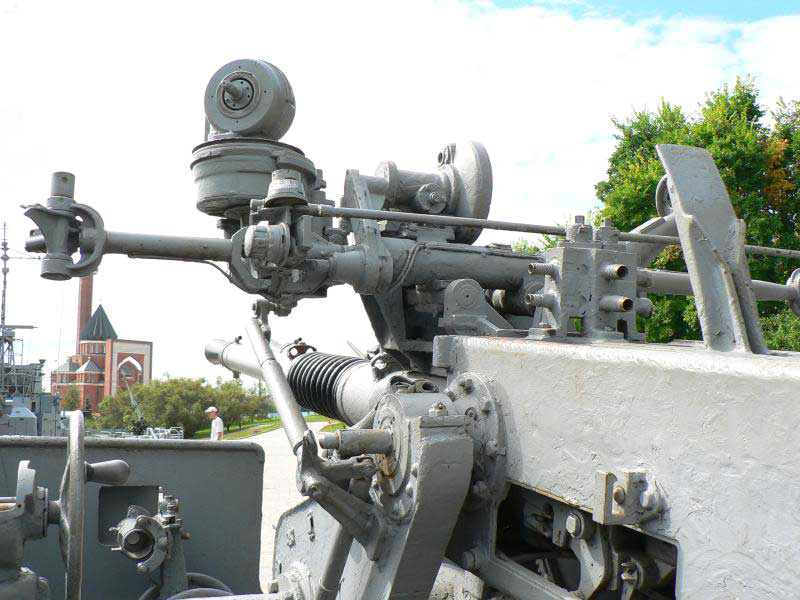

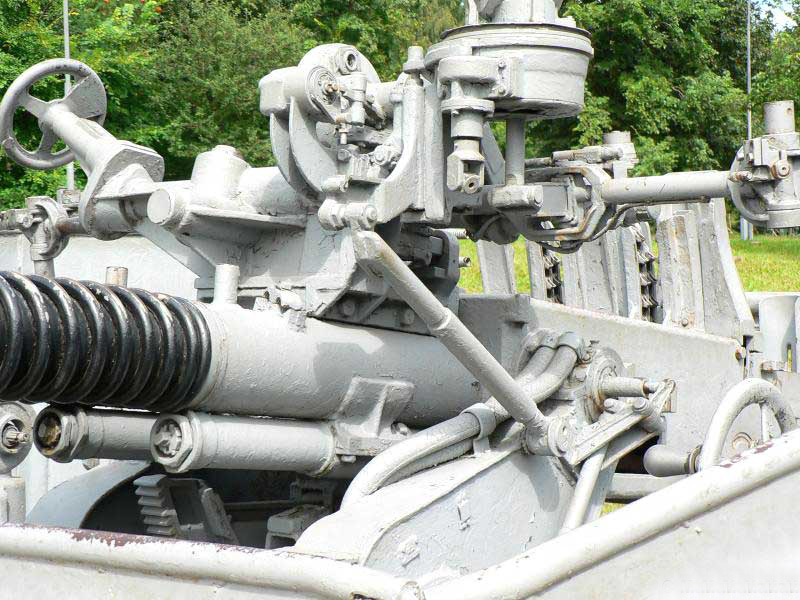

is the dual-37mm 63-calibre shipboard antiaircraft artillery (AAA) gun. It is manually operated with optical sight.
Calibre: Dual-barrel 37mm
Barrel length: 63-calibre
Rate of fire: 320~360 rounds/min
Range: Maximum 8,500m; effective 4,500m
Elevation: -10~85 degree
Traverse: 360 degree
Fire-control: Manual
The Type 76
|
| Type 76 |
It is a dual-37mm 63-calibre shipboard anti aircraft artillery (AAA) gun. It was developed from the land-based Type 74 dual-37mm field AAA. The gun is manually operated but can also remotely controlled by the fire-control system.
Calibre: Dual-barrel 37mm
Barrel length: 63-calibre
Rate of fire: 180 rounds/min
Range: Maximum 8,500m
Elevation: -10~85 degree
Traverse: 360 degree
Fire-control: Manual or radar
Conclusion
These guns were not exceptional weapons, but they worked well enough and they were the main Soviet automatic weapons from 1942 until 1955.
Technical Data V 11
Weigth 3.5t
Crew 7
Gun Length 2.729 m with flash suppresser and breech
Bore Length 2.315 m without flash suppresser
Rifling Length 2.054 m
Muzzle Velocity HE/FRAG/ AP 880 m/s
Rate Of Fire70-K: 150 rounds / minute
66-K: 160-180 rounds / minute
66-K: 145 rounds / minute
46-K: 400-500 rounds / minute
V-11: 320-360 rounds /minute
