Le 1S32 "Pat Hand" est un radar de contrôle et de guidage du tir . Ce radar est utilisé pour le guidage des missiles et la poursuite des cibles du 2K1 Krug (code OTAN SA-4 Ganef). La bande H 1S32 "Pat Hand" est un radar de contrôle et de guidage du tir à ondes entretenues.

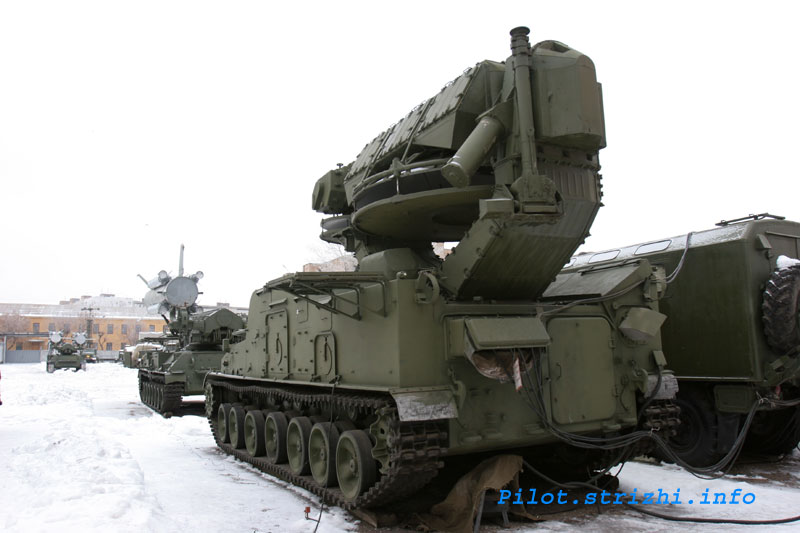

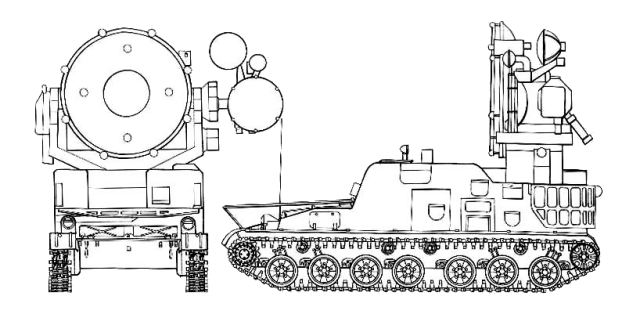

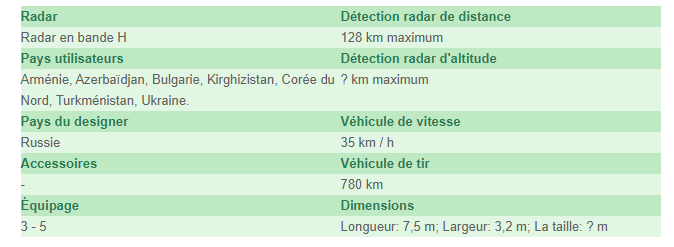

Ce système  1S32 Pat Hand consiste en un châssis blindé à chenilles GM-123 sur lequel est monté le système radarC 'est  le même châssis que le lanceur` Ganef avec le conducteur est assis à l'avant du véhicule, à gauche, et a un seul panneau d'écoutille devant lequel se trouvent deux périscopes. Le véhicule est motorisé avec un moteur diesel V-12 à refroidissement par eau de Modèle V-59 développant 520 ch. Le véhicule 1S32 Pat Hand peut rouler à une vitesse maximale de 35 km / h avec une autonomie maximale de 780 km.
La suspension à barre de torsion se compose de sept  galets doubles à bandage caoutchouc avec barbotin à l’avant et galet tendeur à l’arrière, plus galets de  renvoi
Des amortisseurs hydrauliques sont présent entre le premièr et dernier galet  Le véhicule est équipé d’un système NBC de filtration et de surpression d’air et d’un système de vision nocturne par infrarouge pour le commandant et le conducteur, mais n’a aucune capacité amphibie

Le Radar
Le radar `Pat Hand ' est monté sur l'arriere du châssis est il a un diamètre de 2,44 m . L'ensemble peut être abaissé  lors des  transits .Le radar 1S32 Pat Hand acquiert généralement la cible entre 120 et 130 km et, lorsque la distance est comprise entre 80 et 90 km, le suivi peut commencer.

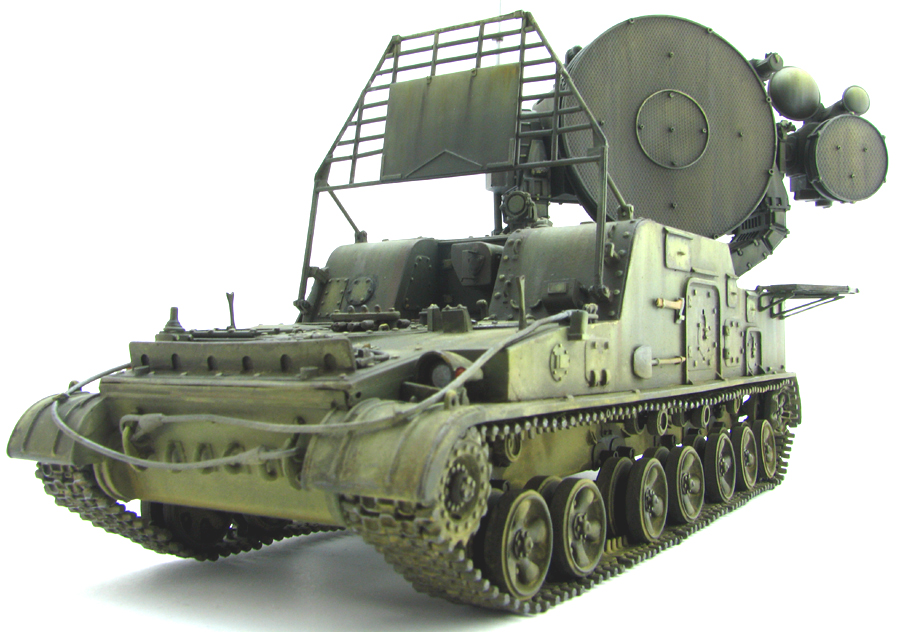

 Le 1S32 Pat Hand combinait un groupe de quatre antennes, dont la plus grande était une antenne de piste cible à faisceau étroit monopulse, à la gauche de laquelle se trouvait une antenne de piste de missile grand angle monopulse.
Les antennes de commande de liaison montante de capture et de missile sont montées au-dessus de la paire. Un suiveur optique 9Sh33, identique au modèle 2K12 / SA-6 Gainful, a été ajouté ultérieurement. La `Pat Hand 'peut gérer deux missiles par cible afin d'augmenter la probabilité de destruction. Sa portée maximale est de 128 km.
