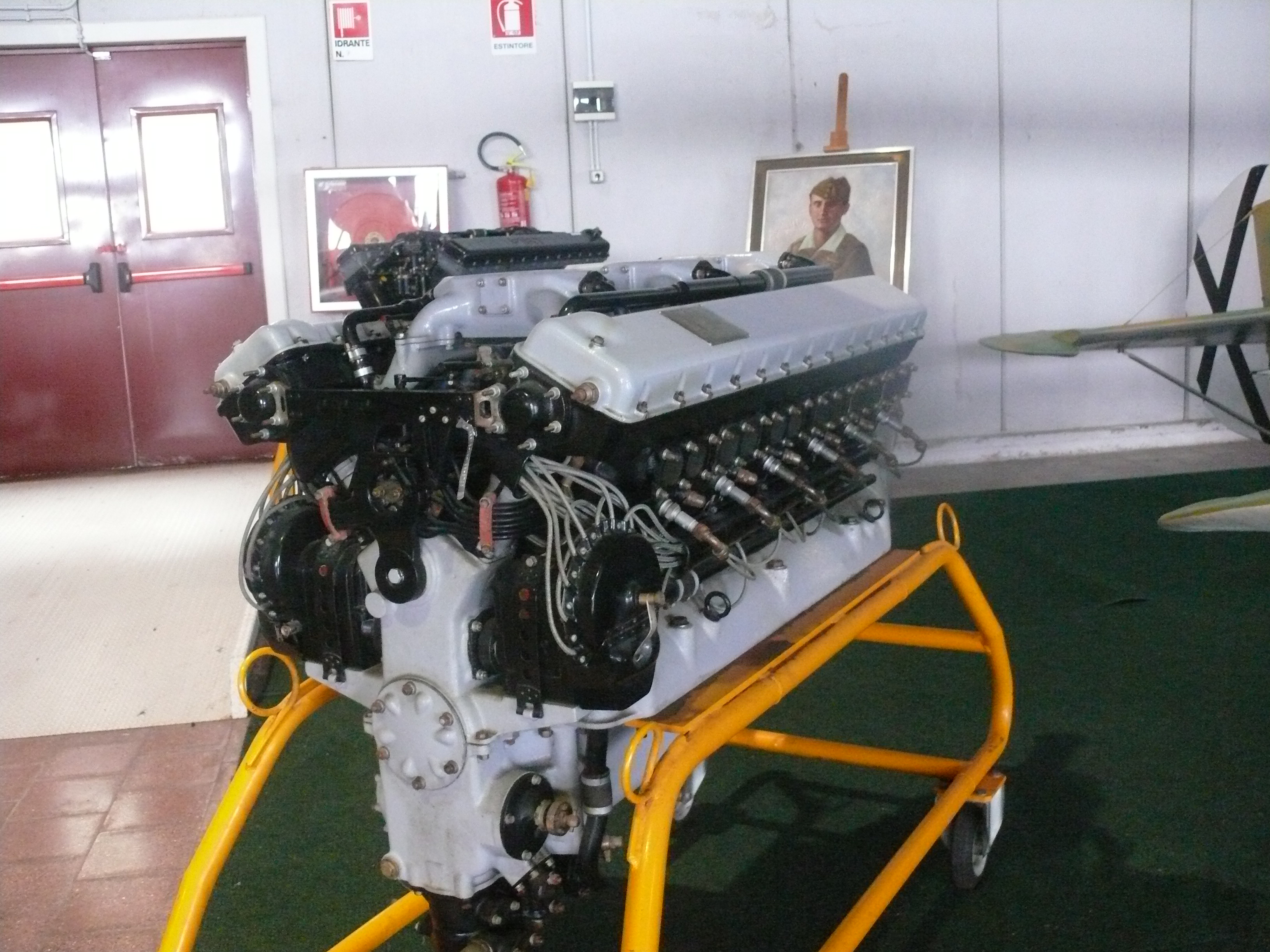

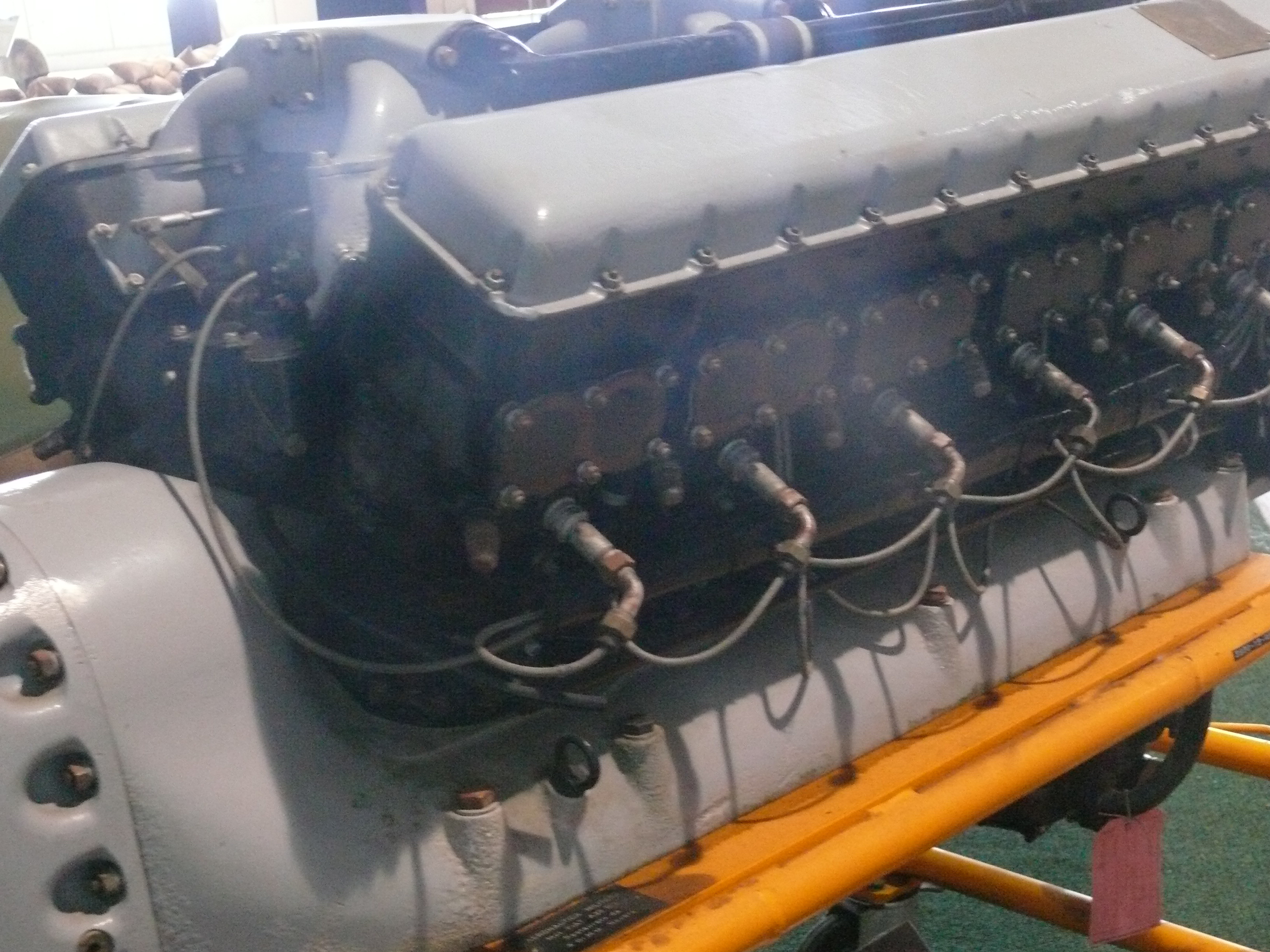

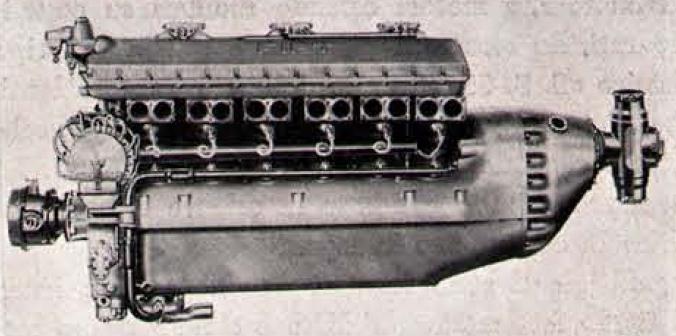

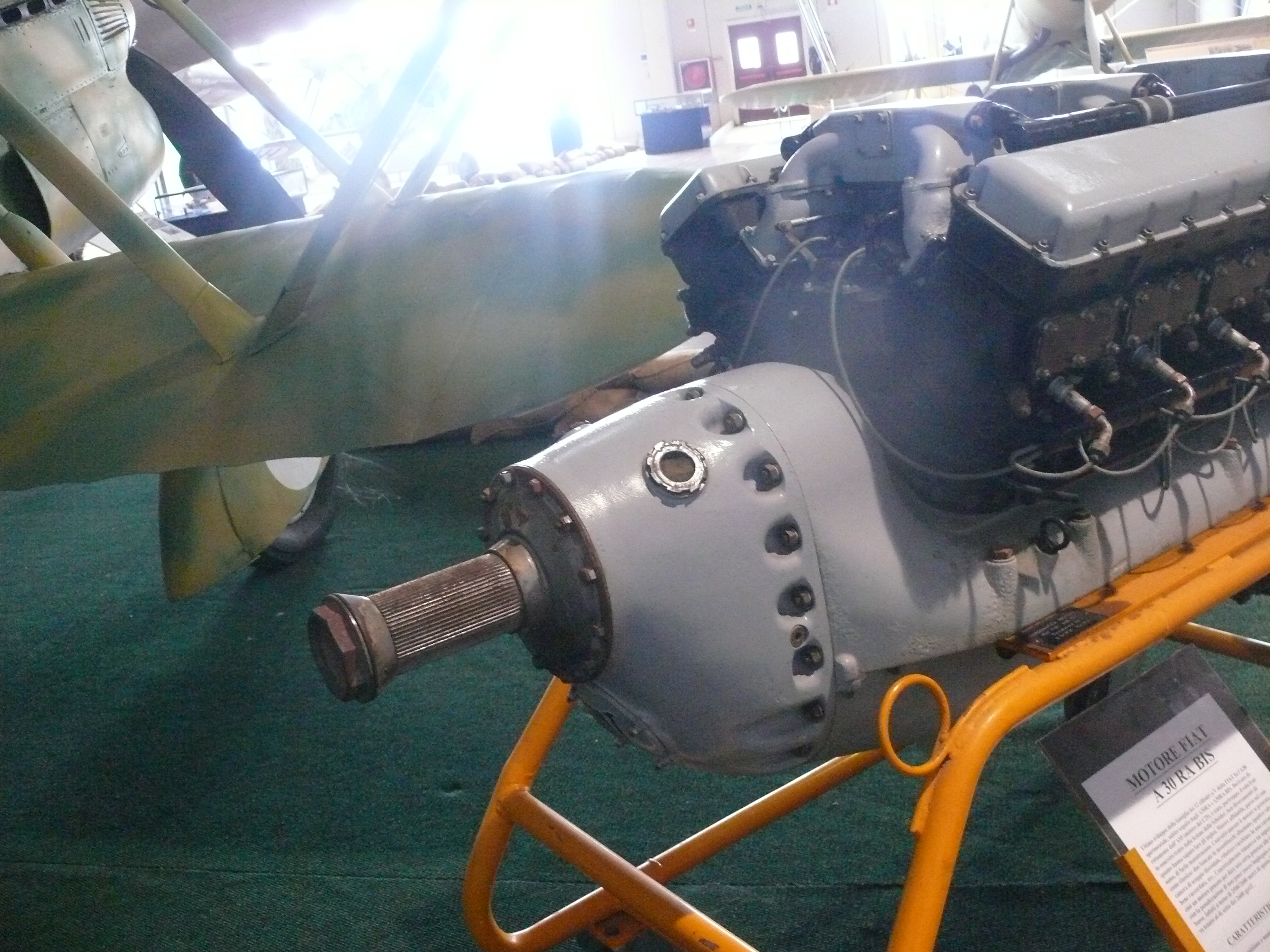

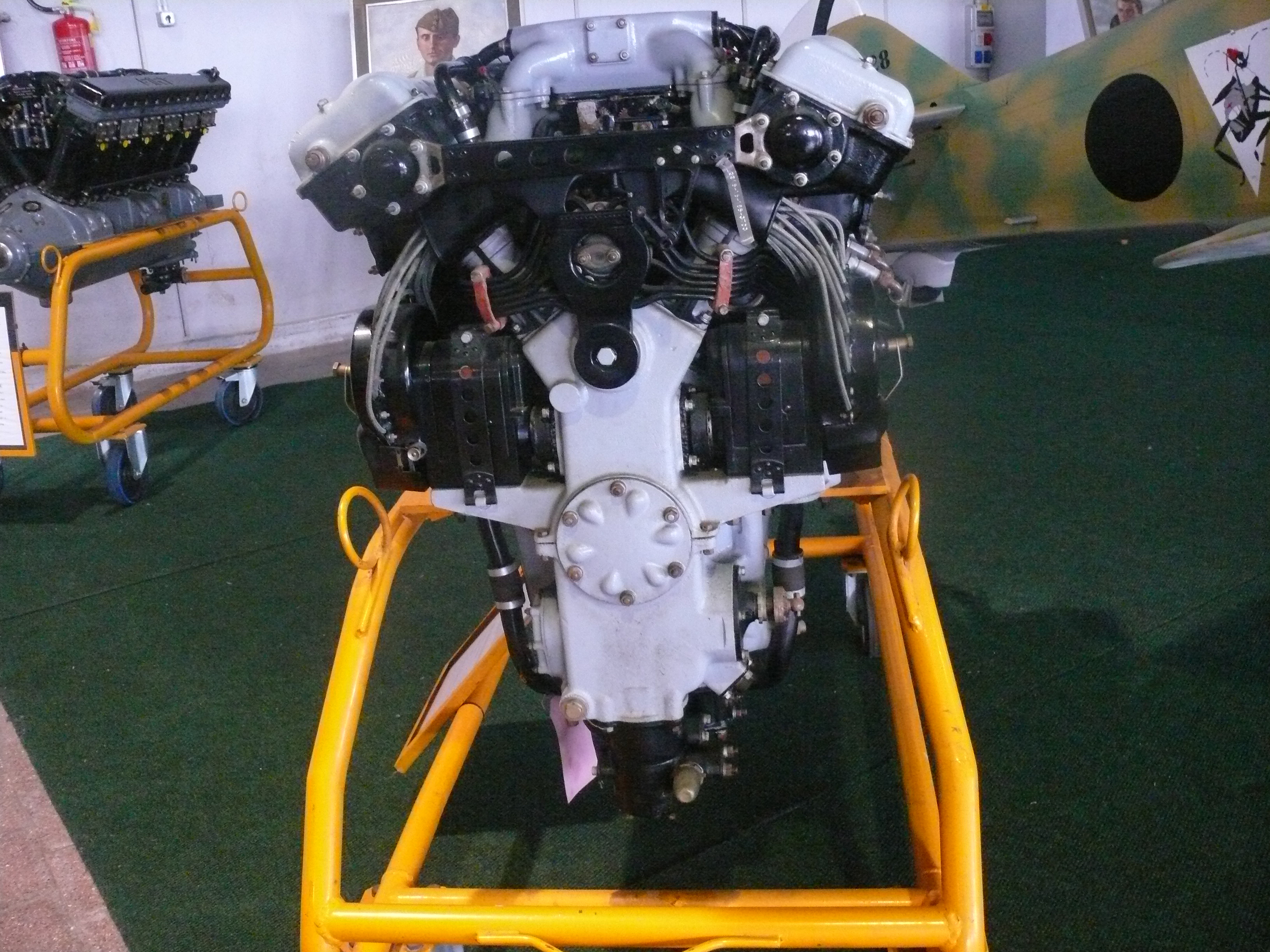

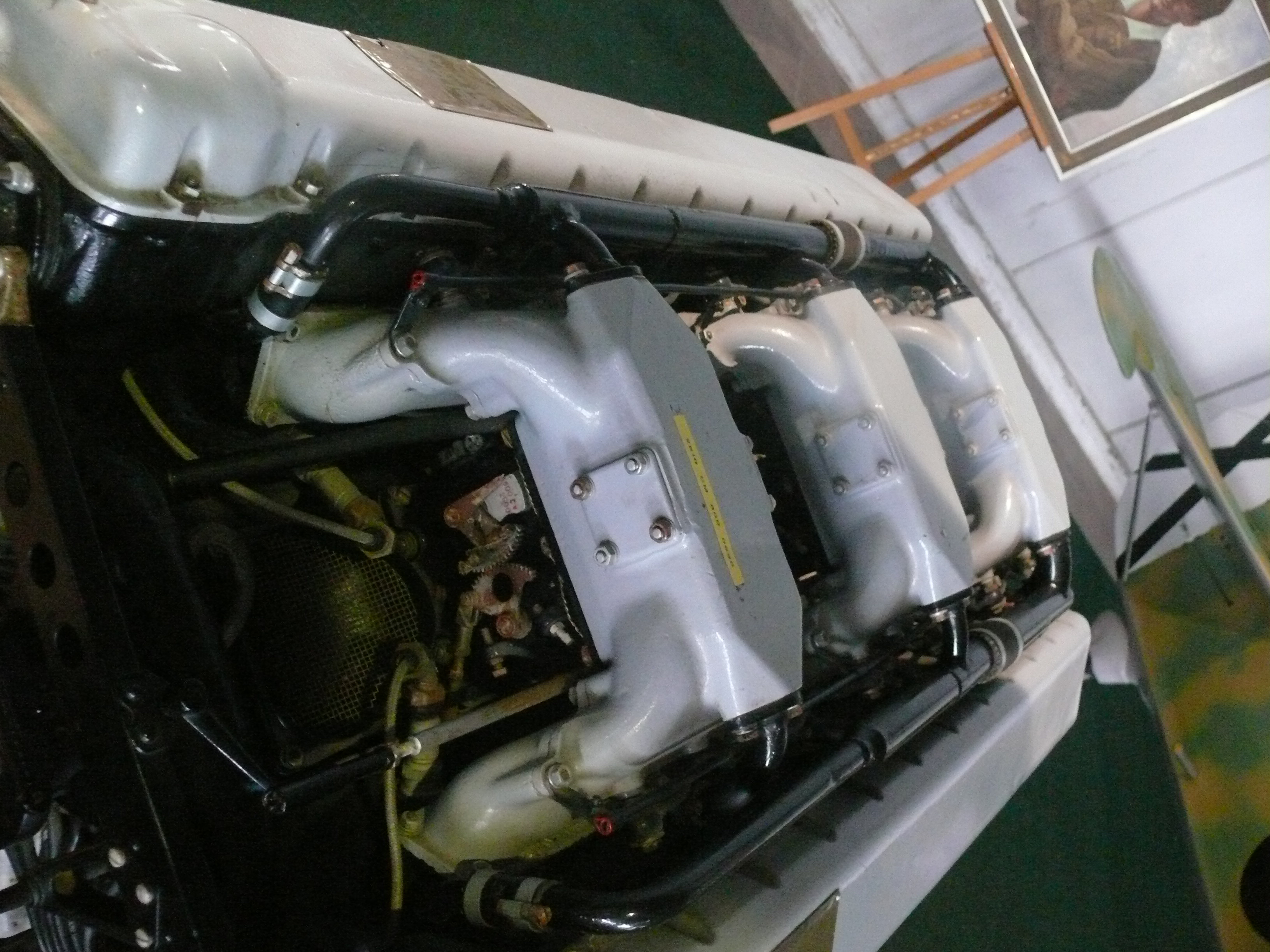

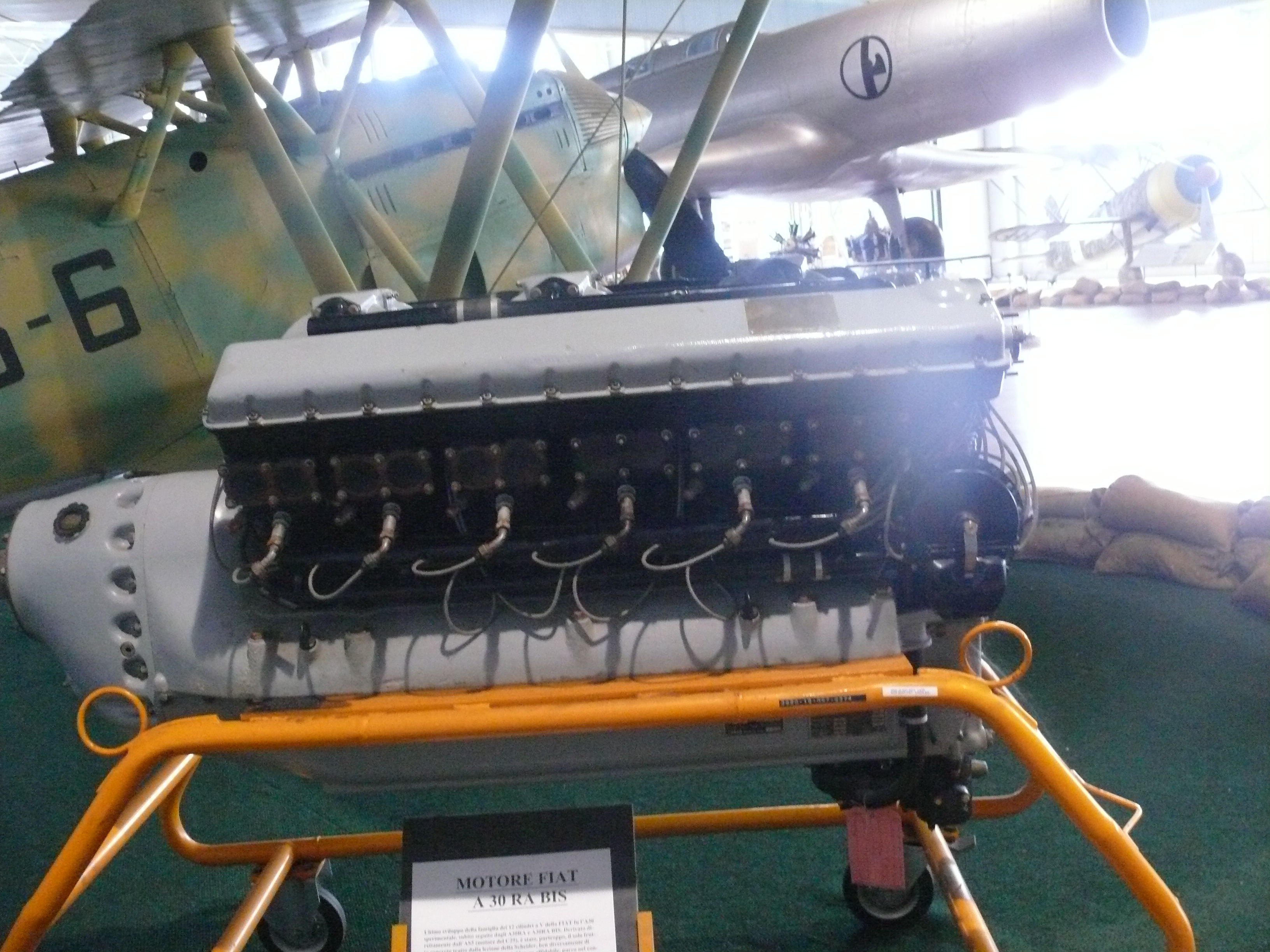

Le moteur Fiat A.30 R.A. était un moteur d'avion italien à refroidissement par eau des années 1920, construit en grand nombre et servant avec plusieurs forces aériennes jusqu'au début de la Seconde Guerre mondiale. Fabricant: Alfa Romeo Développé: 1920 Type: V-12 vertical à 60 ° refroidi par eau Alésage: 135 mm Course: 140 mm 5,51 pouces Cylindrée 24,0 L Longueur: 1,751 m Largeur: 653 mm Hauteur: 935 mm Poids: 480 kg Composants: Il possède deux arbres à cames en tête, engrenés ensemble, entraînant deux soupapes d'admission et deux d'échappement par cylindre. Logé sous des boîtiers en aluminium. - Système de carburant: carburateurs Fiat à double chauffe-eau montés entre les rangées de cylindres, un /rangée. Deux bougies par cylindre, placées horizontalement et face à face, alimentées par deux magnétos Marelli MF.12. - Système d'huile: une pompe de refoulement et deux pompes de récupération, dans une seule unité. - Système de refroidissement: eau, avec pompe centrifuge. - Réducteur: 1.611: 1 engrenage droit, lubrifié par bec d'huile. - Cylindres: En acier forgé, avec des extrémités plates et fermées. - Pistons: alliage d'aluminium, deux anneaux de compression et un anneau de raclage au-dessus d'un axe de goujon flottant, avec un deuxième anneau de raclage en dessous. - Carter moteur: En fonte d'aluminium, divisé sur l'axe du vilebrequin. Embouts en duralumin boulonnés. Performances: Puissance de sortie: - Normal: 600 ch à 2000 tr / min au niveau de la mer - Décollage: 800 ch à 2900 tr / min. Rapport de compression: 8: 1 Consommation de carburant: 0,322 kg / kW / h Variantes: Le système italien de désignation des moteurs comprend un suffixe indiquant les principaux composants ou attributs. Les plus courants étaient R pour Riduttore - réducteur et C pour Compressore - compresseur / compresseur, suivis d'un nombre indiquant l'altitude nominale en centaines de mètres, deux compresseurs de vitesse étaient indiqués par un double chiffre comme 10/34. Utilisations: - CMASA MF.10 - Fiat CR.30 - Fiat CR.32 - Fiat CANSA FC.12 - IMAM Ro.37 |
|
