L’obusier italien Oto Melara modelo 56 calibre 105 mm. (Saumur)
English Translation
 |
Le terrain montagneux de l’Italie du Nord est défendu par 4 brigades alpines ainsi que par la seule brigade parachutiste italienne Folgore. Ces unités ont émis au debut des années 50 lle vœu de posséder un obusier de 105 mm qui puisse être démontable en plusieurs fardeaux pour faciliter le transport en montagne et qui une fois montée soit assez léger pour être soit parachutée soit héliporté par un hélicoptère.
Pour faire face à cette exigence l’entreprise Oto Melara établie à la Spezia mise au point un obusier aisément transportable le modèle 56 calibre 105 mm qui entra en production en 1956 Cette arme connut un franc succès à l exportation et en 1984 lorsque la fabrication s’arrêta environ 2400 exemplaires avaient été construits
Ces exemplaires ont été utilisés sur des théâtres d’opérations très variés c le Yémen du Sud et durant le conflit de Bornéo par les Britanniques Les Falklands pour les Argentins et les Français qui l’ont utilisé auprès de leurs troupes de montagnes et aussi au Tchad en parallèle du HM2 (http://www.maquetland.com
Actuellement cette arme est dépassée car la portée de celle-ci est trop courte. Elle est toujours utilisé en Argentine Equateur Pérou Philippines et Espagne Elle n’ est d’ailleurs plus en service dans les armées suivantes Australie Canada Allemagne( Britannique et françaises
Les britanniques l’ont déjà remplacé par le canon léger ROF de 105 qui a une portée maximale de 17 .2 km au lieu de 10.500 pour le modèle 56 . Mais le ROF est beaucoup plus lourd.
Caractéristiques de l’arme
le modèle 56 à un canon très court avec un frein de bouche possédant de nombreux déflecteurs ,un frein hydropneumatique ainsi que des ressorts de récupération
L’affût de l’affût et les roues sont prévues pour que le canon puisse être tracté à grande vitesse
Cette arme possède une caractéristique peu courante sur son train de roulement
Celui-ci a 2 positions.
 |
 |
Une normale de campagne Les roues sont alors au-dessus de l’axe et l’arme en ainsi une élévation site de + 60 -5° l’azimut étant de 36 °
Une position anti char avec les roues placées au-dessus de l’axe. L’arme ayant une élévation en site de +25°-5° l’azimut reste de 36°. L’avantage principal de la position anti char est que la hauteur total de la pièce passe de 1.93 m à 1.55.

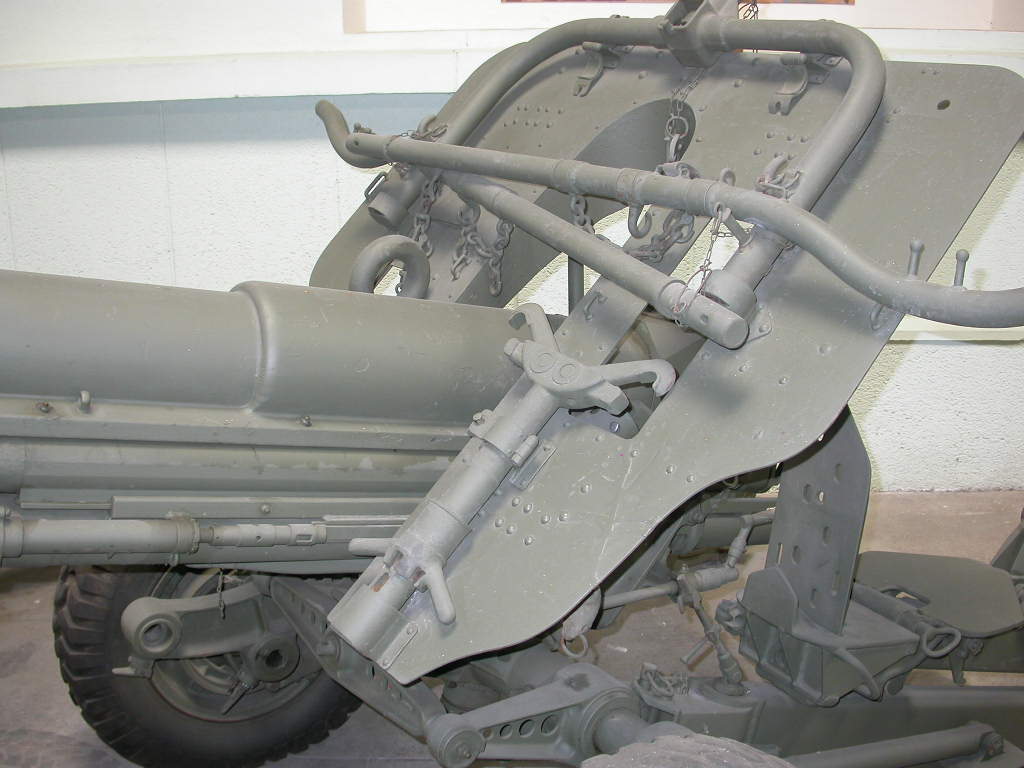

Le modèle 56 peut être décomposés en 11 fardeaux pour le transport Hors zone de combat le bouclier est toujours enlevé pour réduire le poids.

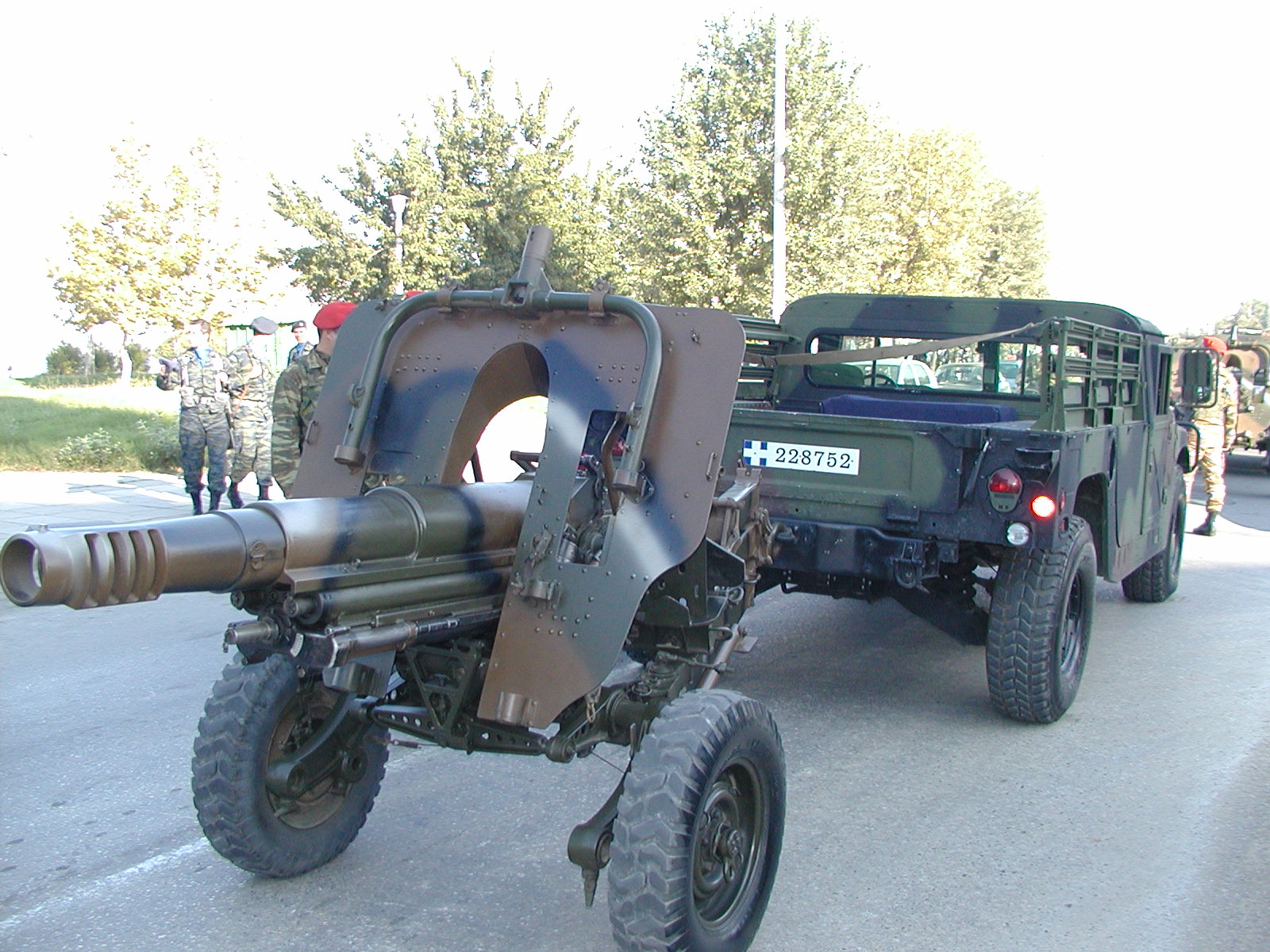

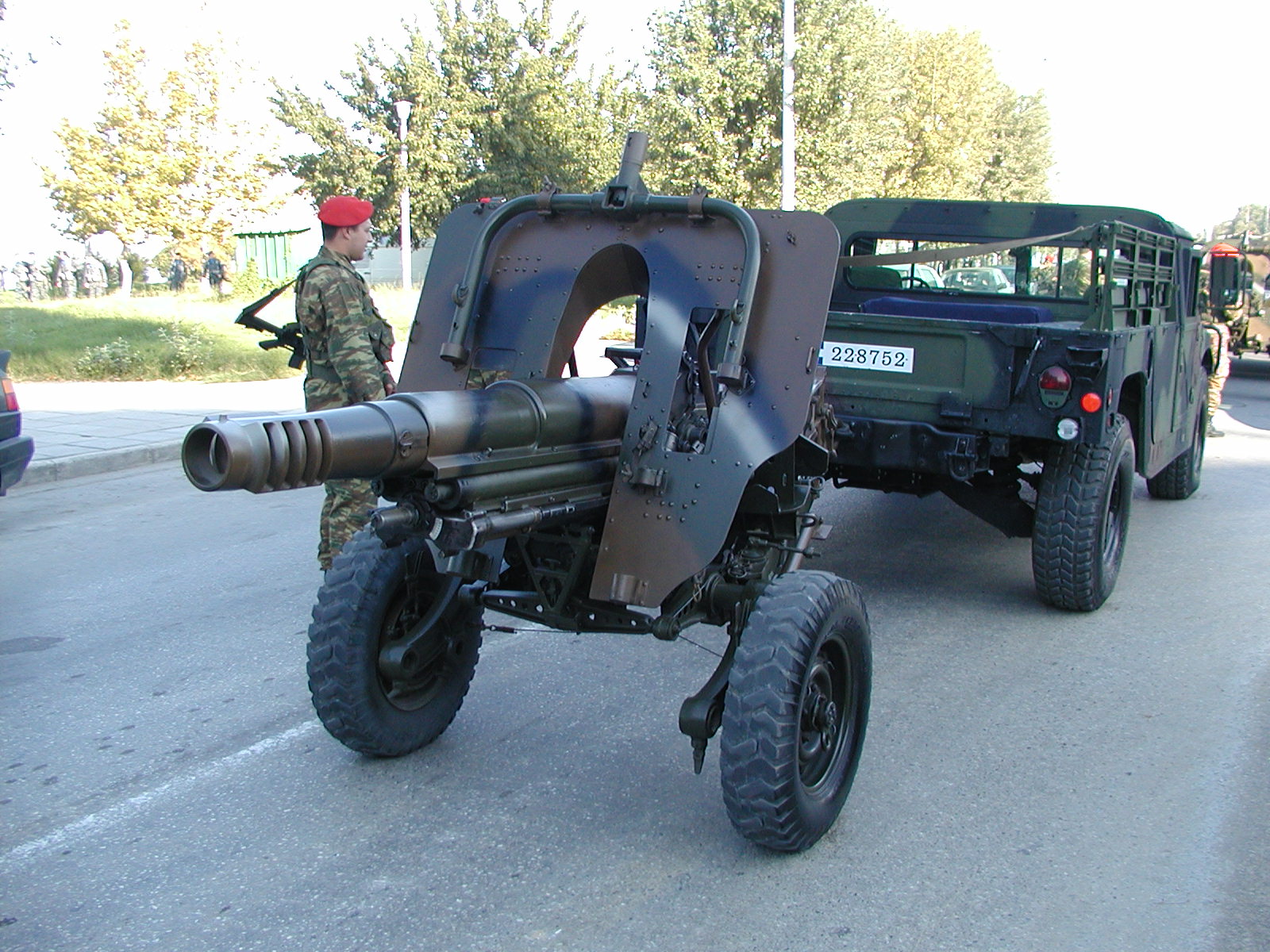

L’équipe de tirs et de 7 hommes et elle peut être tractée par un véhicule de type Land-Rover. Le modèle 56 peut aussi être transportés sous élingue par un hélicoptère Bell UH1ou un Puma. Un autre avantage de cette arme est son tube qui accepte toutes les a munition qui sont tirées à partir des tubes US M 101 et M102
La munition comprend un projectile explosif d’un poids de 21 kilos 06 qui a une Vo
de 472 mètres par secondes
Il peut aussi tirer des projectiles antichars, éclairants, fumigènes
Le poids de l’obus antichar est 12.7 kgs qui peut percer 10cm de blindage.
Caractéristiques
Constructeur OTO MELARA
Calibre 105
Poids en ordre de combat 1.29Kgs
Longueur 3.65 m
Largeur 1.5
Hauteur Max 1.93
Azimut 30 °
Site +65 ° de-5°
Portée maximale 10.5 Kms
Autre Photoscope (Other Walk Around ) 1 2
The howitzer Oto Melara 56 calibre 105 mm.
The mountainous reief of northern Italy is defended by 4 alpine brigades and the only paratrooper brigade Italian Folgore. These units issued in the early 50th a vow to possess a 105 mm howitzer which can be removable in several burdens to facilitate transport in the mountains. He would be also assembled small to be either dropped or carried by an helicopter.
To meet this requirement the company Oto Melara established in La Spezia developed a howitzer easily transportable model 56 calibre 105 mm which came into production in 1956 This weapon proved a big success in the export and in 1984 when the manufacturing it is stopped around 2400 guns have been built
These guns have been used in varied theatres of operation South Yemen ,during the conflict and Borneo by the British the Falklands by Argentines The French have used it for their from the mountains troops and also in Chad concurrently from HM2
Currently this weapon is outdated because the range of it is too short. It is still used in Argentina, Ecuador and Peru Philippines Spain She n 'is more serving in the armed forces following Australia Canada Germany (British and French
The British have already replaced by the light ROF 105mm gun, which has a maximum range of 17 .2 kms instead of 10,500 for the model 56. But the ROF is much heavier.
Description
The model 56 with a short barrel with a muzzle brake has a number of baffles, a hydropneumatic brake and springs recovery
The carriage and the wheels are planned for the gun that can be towed at high speed
This weapon has an unusual feature on its running gear
It has 2 positions.
|
|
A normal in campaign wheels are above the axis and the weapon and an elevation site + 60 -5 ° azimuth is 36 °
An anti tank with wheels placed above the axis. The weapon with an increase in site +25 ° -5 ° azimuth rest of 36 °. The main advantage of the anti char is that the total height of the coin from 1.93 m to 1.55.
The model 56 can be broken down into 11 loads fot the transport in combat zone The shield is always removed to reduce weight
The team of gunfire is of 7 men and can be towed by a vehicle type Land-Rover. The model 56 can also be transported in a helicopter Bell UH1or Puma. Another advantage of this weapon is the tube that accepts all the NATO munition fired by barrel M101 and M102
The ammunition includes a projectile HE with a weight of 21 pounds with a V° 0.6472 meters per second
It can also draw anti-tank projectiles, Lightening, and smoke shields.
Technical Data
Manufacturer OTO MELARA
Caliber 105 mm
Weight 1.29Kgs
Length 3.65 m
Width 1.5
Max Height 1.93
Azimut 30 °
Site +65 ° °-5
