Radio Receiver Transmitter BC 1000 Saumur









Radio Receiver and Transmitter BC-1000 Saumur
English Translation



Historique Voir ICI
History Click HERE







Le kit radio SCR-300-A BC-1000-A se compose de 18 tubes, de faible puissance, alimentés par batterie sèche, récepteur radio portable et émetteur et accessoires. Il est conçu pour une communication bidirectionnelle modulée en fréquence sur de courtes distances. Il est principalement conçu comme un talkie-walkie pour les troupes de combat à pied. Cependant, il est également facilement adaptable pour une utilisation en station fixe.
Les études sur ce poste debuteront  en 1940,  quand la  société Motorola (Manufacturing Company Galvin)  reçu un contrat du War Department pour développer un radio émetteur / récepteur portable, alimenté par piles pour utilisation sur le terrain par des unités d'infanterie.
Les tudes seront faites sous la conduite de Daniel  Noble.Les reunions entre l'équipe de Motorala et les ingénieurs du Signal Corps de Fort Monmouth, vont conduire à la mise au point  d'un modèle qui ne comprenait qu'une seule commande de synchronisation pour régler en même temps l'émetteur et le récepteur, et d'un contrôle automatique de fréquence pour assurer une communication claire, sans la nécessité d'un réglage de précision de la part de l'opérateur.
Apres des tests reussis à Fort Knox,  ce matériel sera adopté fin 1942.  et commandé à 50.000 unités  Les premiers SCR-300 verront le baptème du feu en Italie  et il ser ensuite utilisé dans le PTO  et en ETO
Le SR-300 était un poste fiable et robuste
Il sera aussi utilisé par tous les Alliées de USA durant la guerre Froide

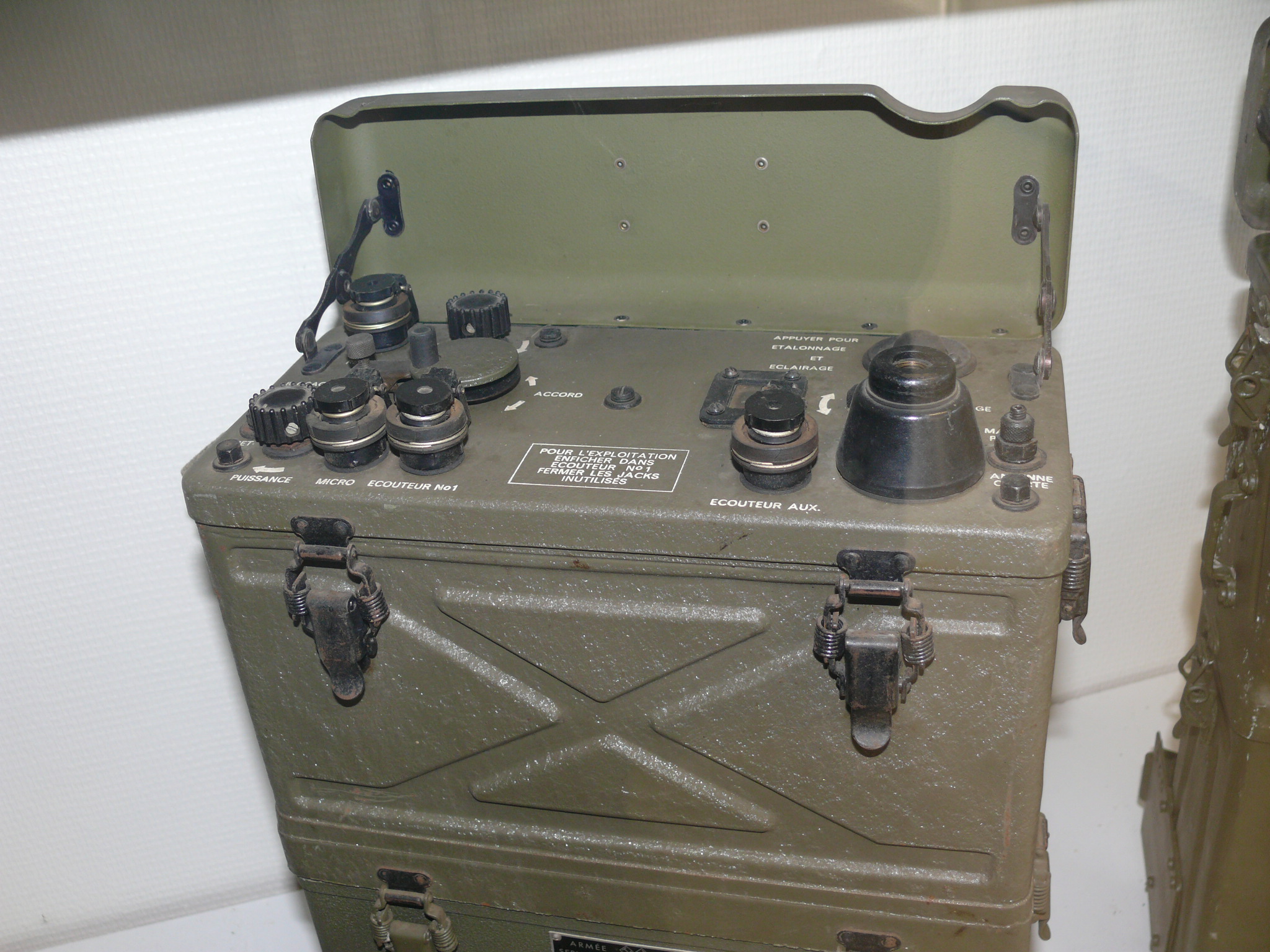

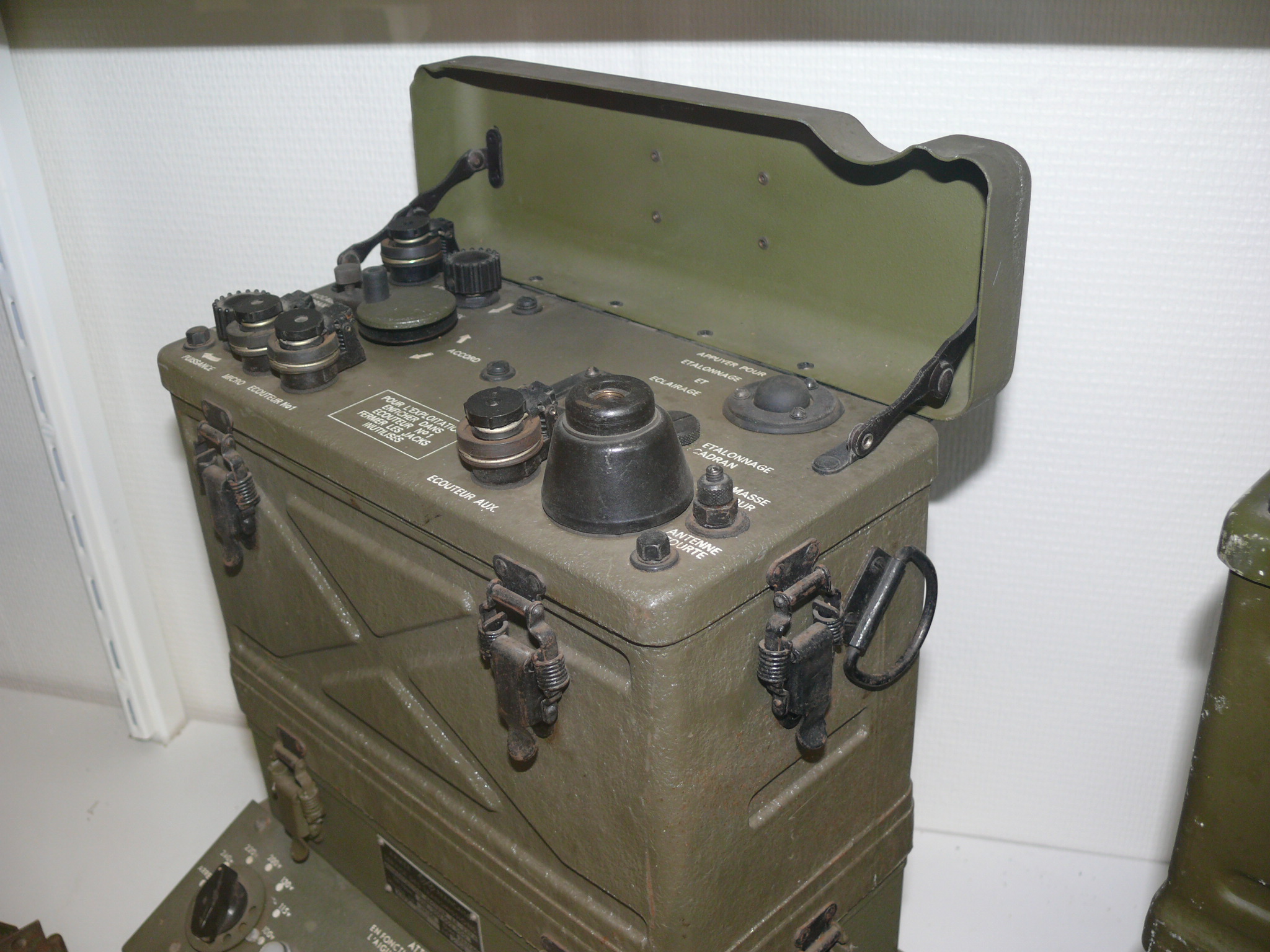

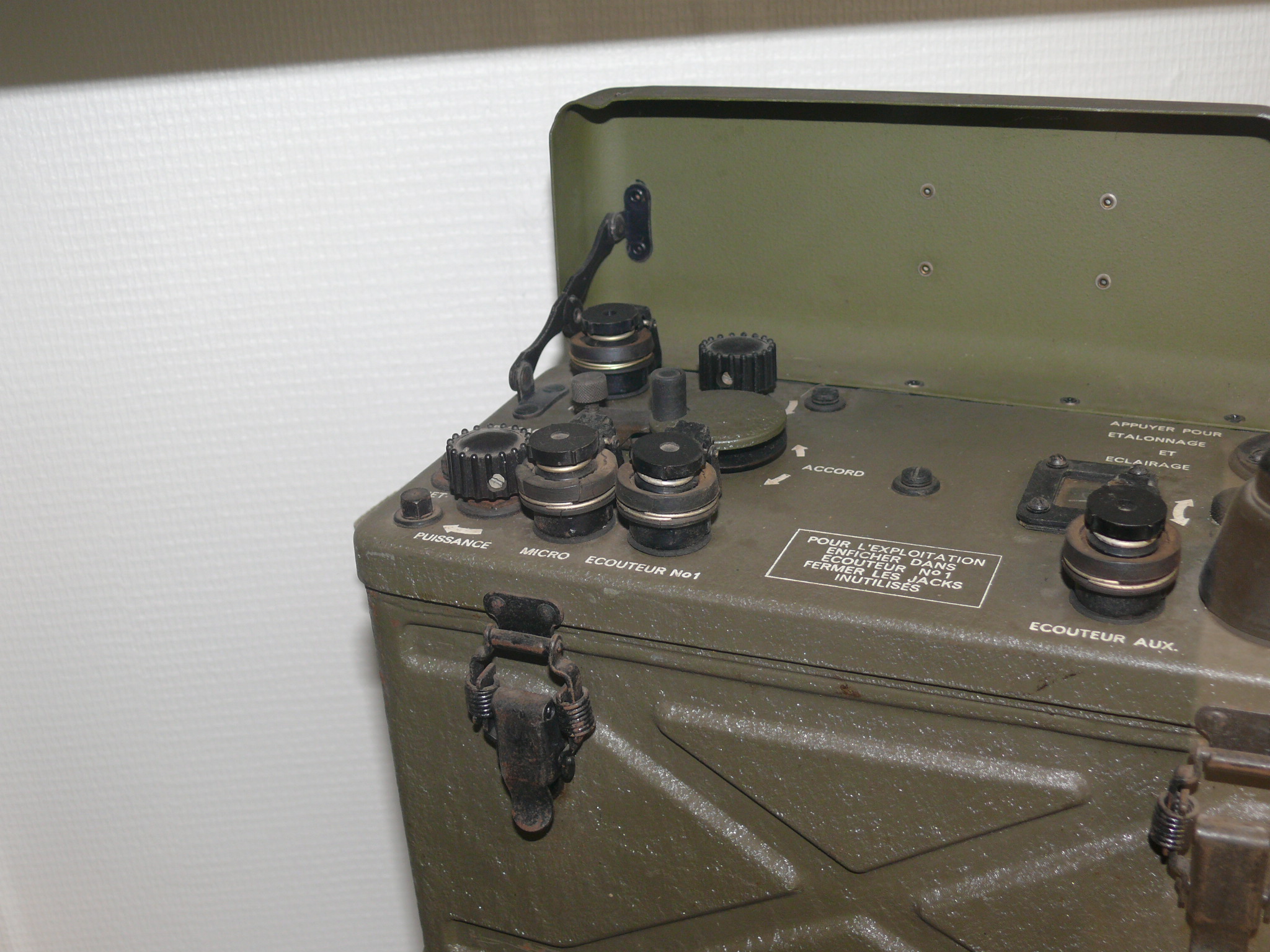

Le poste SCR 300 était un émetteur/récepteur portatif, sera courrament utilisé par l armée française notamment en AFN. Il était porté à dos d’homme, comme un sac à dos, la partie supérieure était la partie électronique la partie basse renfermait les piles (non rechargeables).
Il avait la
désignation suivante :
- SCR SCR 300  ensemble du poste utilisé par les fantassins, antenne et piles comprises.
- BC-1BC 1000A partie émetteur/récepteur seule.
AN/VRC 3 quand il est monté sur un véhicule
Cet Emetteur -récepteur fonctionnant uniquement en phonie. en FM qui donne une meilleure qualité d’écoute mais de portée efficace plus limitée que la modulation d’amplitude classique (principalement à cause de la longueur d'onde utilisée) Sa portée était de  5 à 8 Kms avec antenne longue  4 kms avec antenne courte  mais la portée éait variable selon le relief, et les conditions atmosphériques. Il pesait de 17 kgs  il se sert pour son alimentation de  une pile BA 70
Gamme de fréquence: 40 à 48 MHz
divisée en 41 canaux de 200 kHz.IL doit être utilisé par du personnel spécialisé des Transmissions d’Infanterie. Il peut toutefois être utilisé par des gradés non spécialistes mais entrainés à la procédure radioélectrique.

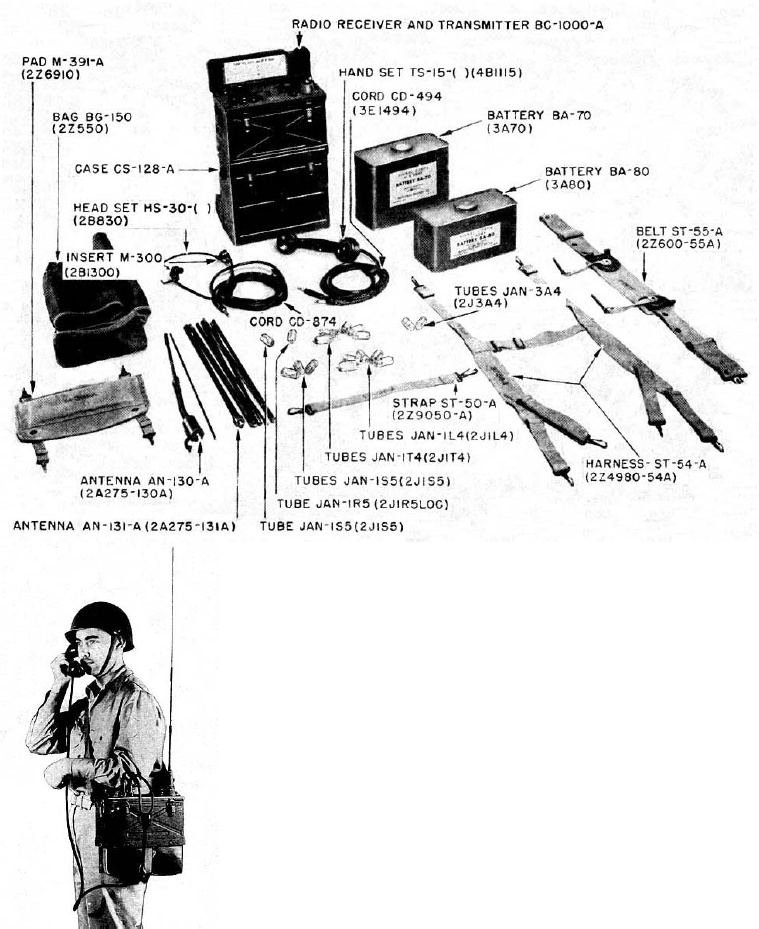

Ces éléments :

- l'antenne longue à 8 brins
- l'antenne courte ( env. 80cm )
- le combiné téléphonique
- le casque auxiliaire
- la sacoche de transport des éléments
-le harnais de transport du poste.
