Série EM
C
Les allemands durant la 2 guerre Mondiale on mis en service divereses sortes de mines dont les mines dites EM pour Einheits Minen , "Unity Mine" ou Elektrische Minen ,
On trouvera une série de 13 types différents de mines marines; EMA via EMI, EMK, EMR, EMS et EMU. À l'exception du type EMS, toutes ces mines étaient des mines à orins ou Ankertuminen qui pouvaient être posées par des navires de surface ou par des sous-marins. Les types EMH, EMJ, EMK et EMU ont été soit abandonnés pendant la phase de développement, soit pas encore developpées à la fin de la guerre. Très peu d'informations sont disponibles pour ces types ECMDésignation britannique: "GY" C 'est une Mine sphérique de 1,12 m de diamètre aec une Charge militaire de 300 kg. elle possède 7 cornes Hertz. Elle peut être mouillée 100 200 300u 500 m de profondeur. Capturé pour la première fois par les Britanniques en octobre 1939
La Mine CME kMA a une charge militaire de 250 ou 285 kg. Le treui du KA utilisait un tube de 30 m sur la partie supérieure du câble d'amarrage. Une fois mis en place ce tube fermé possède un interrupteur de mise à feu pour fairet exploser la mine. Cet équipement a remplacé l'interrupteur «KE» qui a mis le feu à la mine lorsque le câble d'amarrage a été coupé ou que la tension sur celui-ci a été soulagée. Ces deux mécanismes ont ensuite été abandonnés car ils ont été jugés inefficaces lors des opérations de dragage

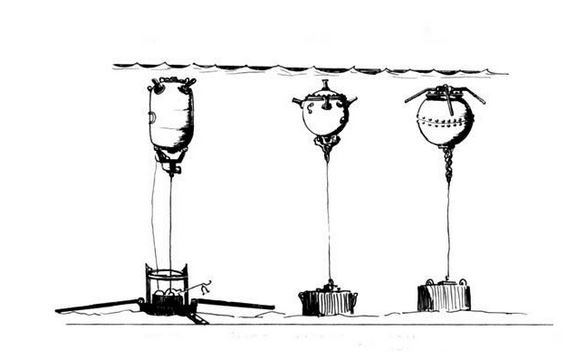

Dessins anglais datant de la 2e Guerre Mondiale

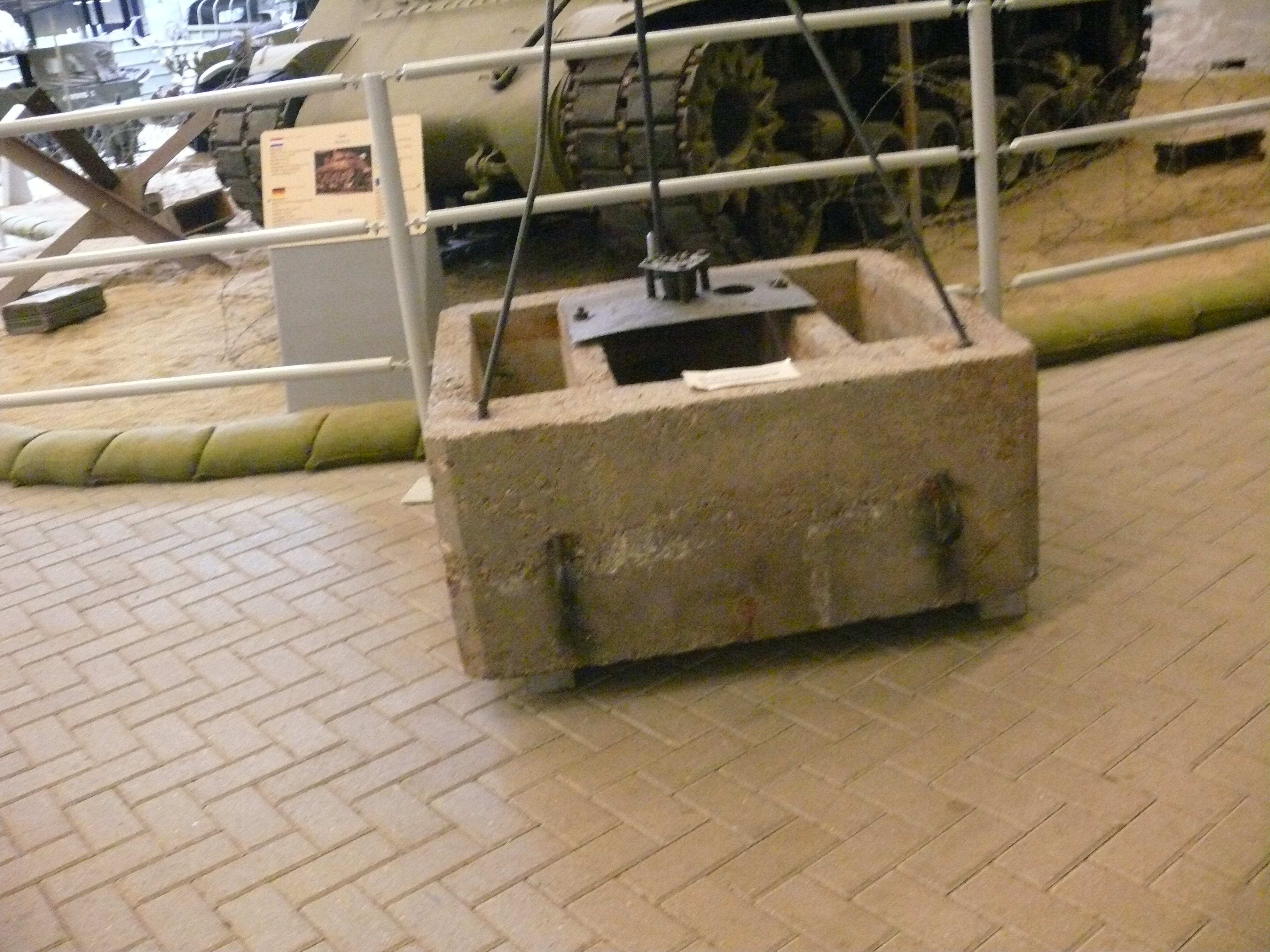

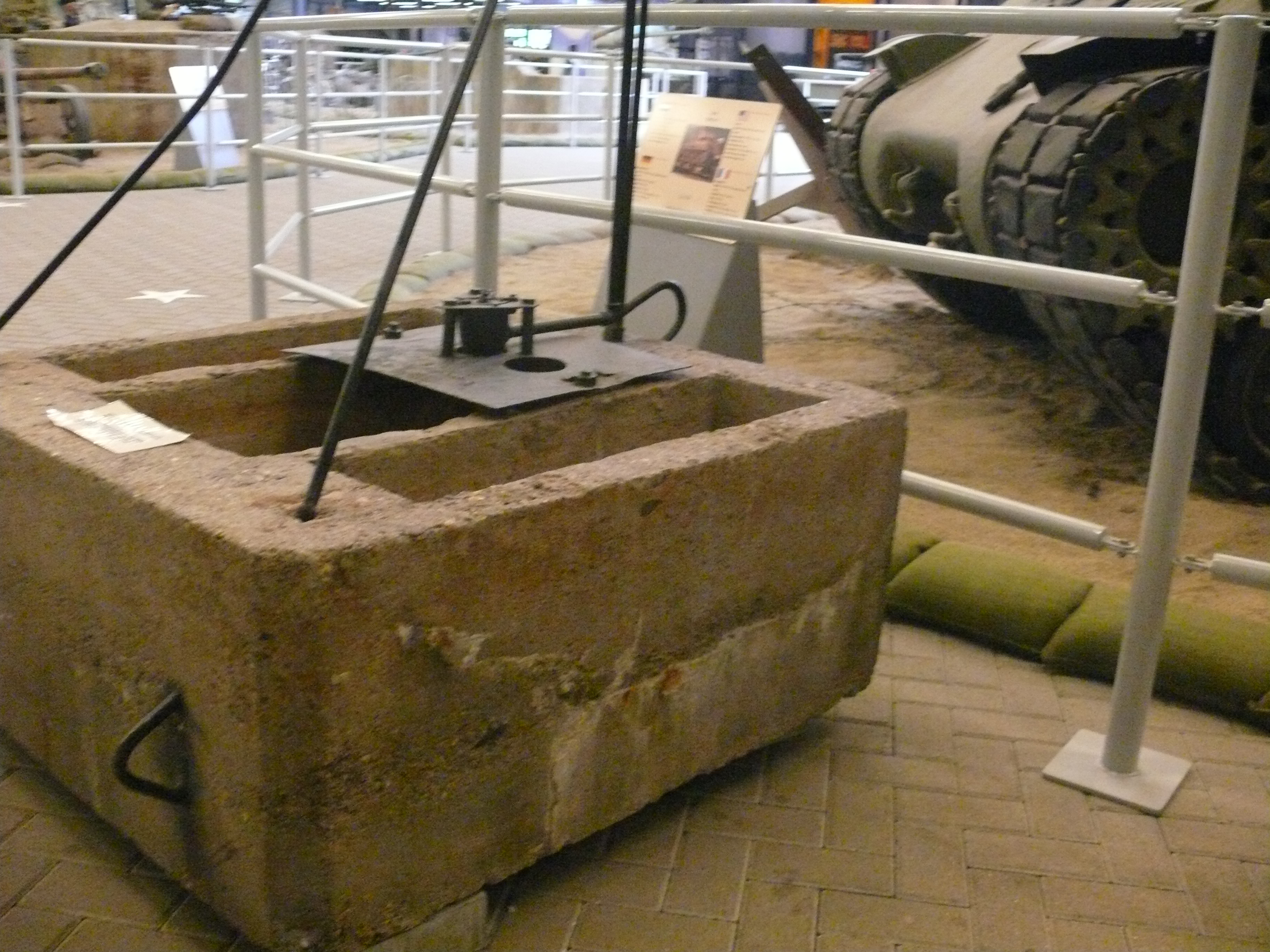

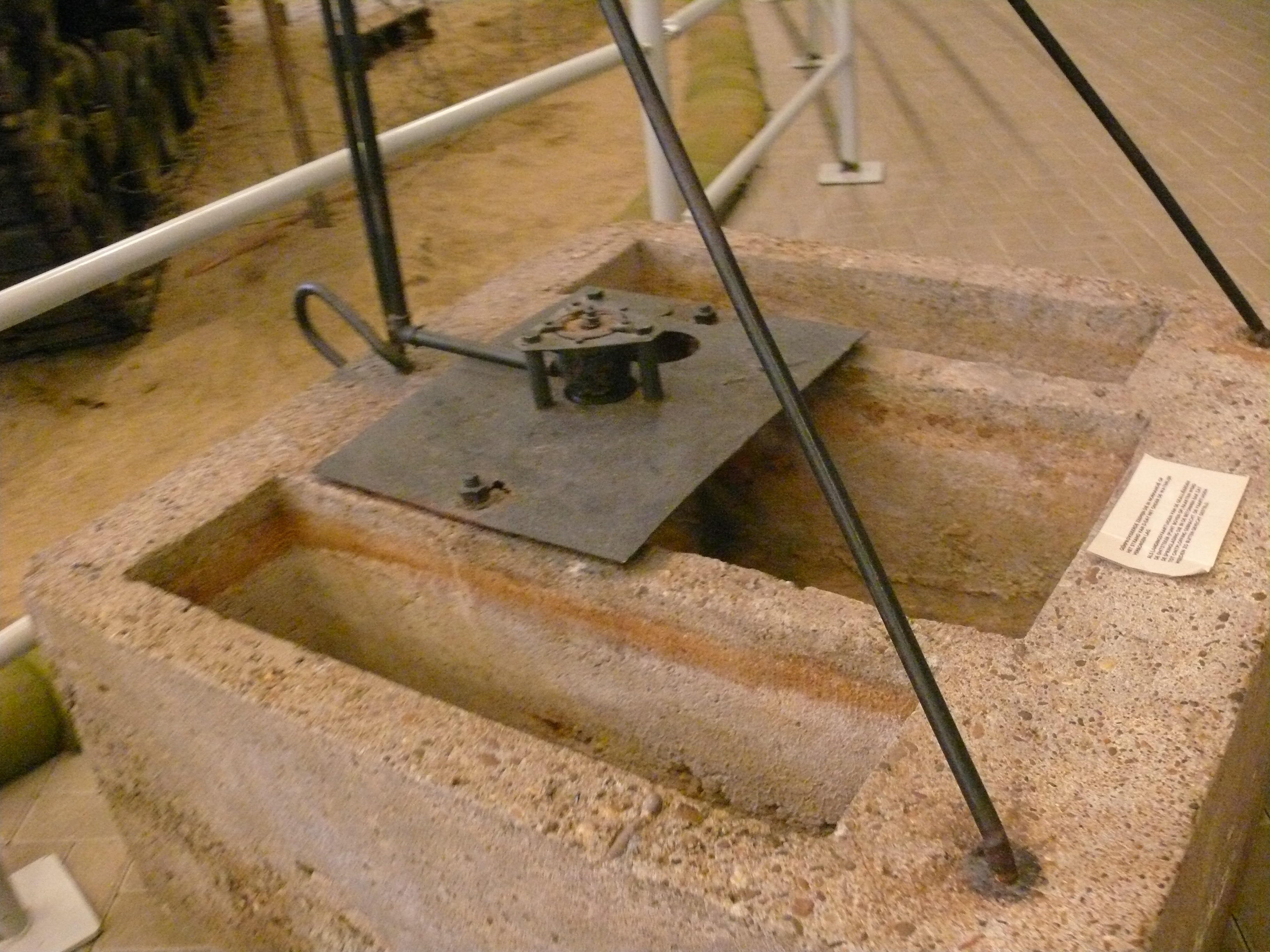

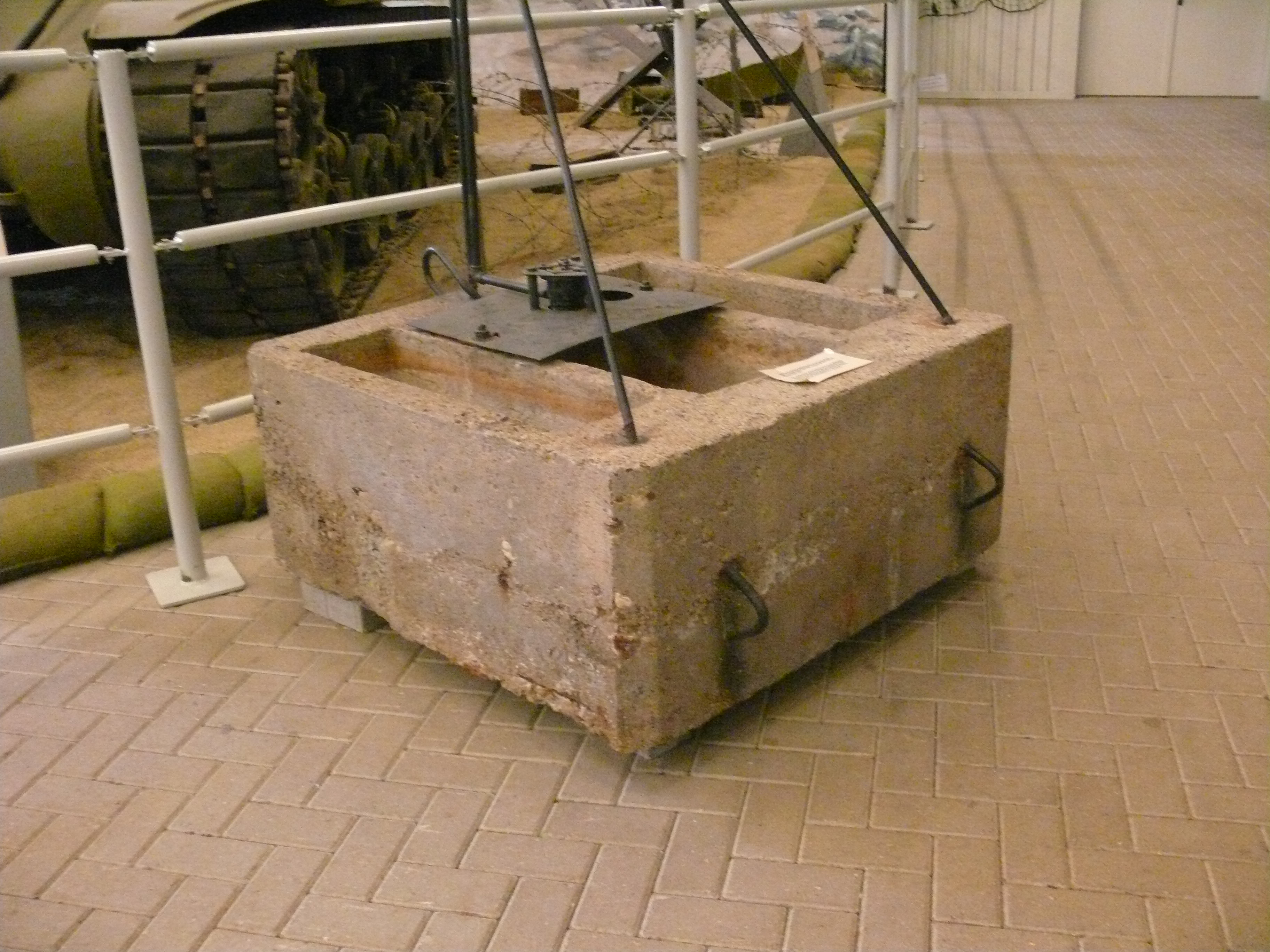

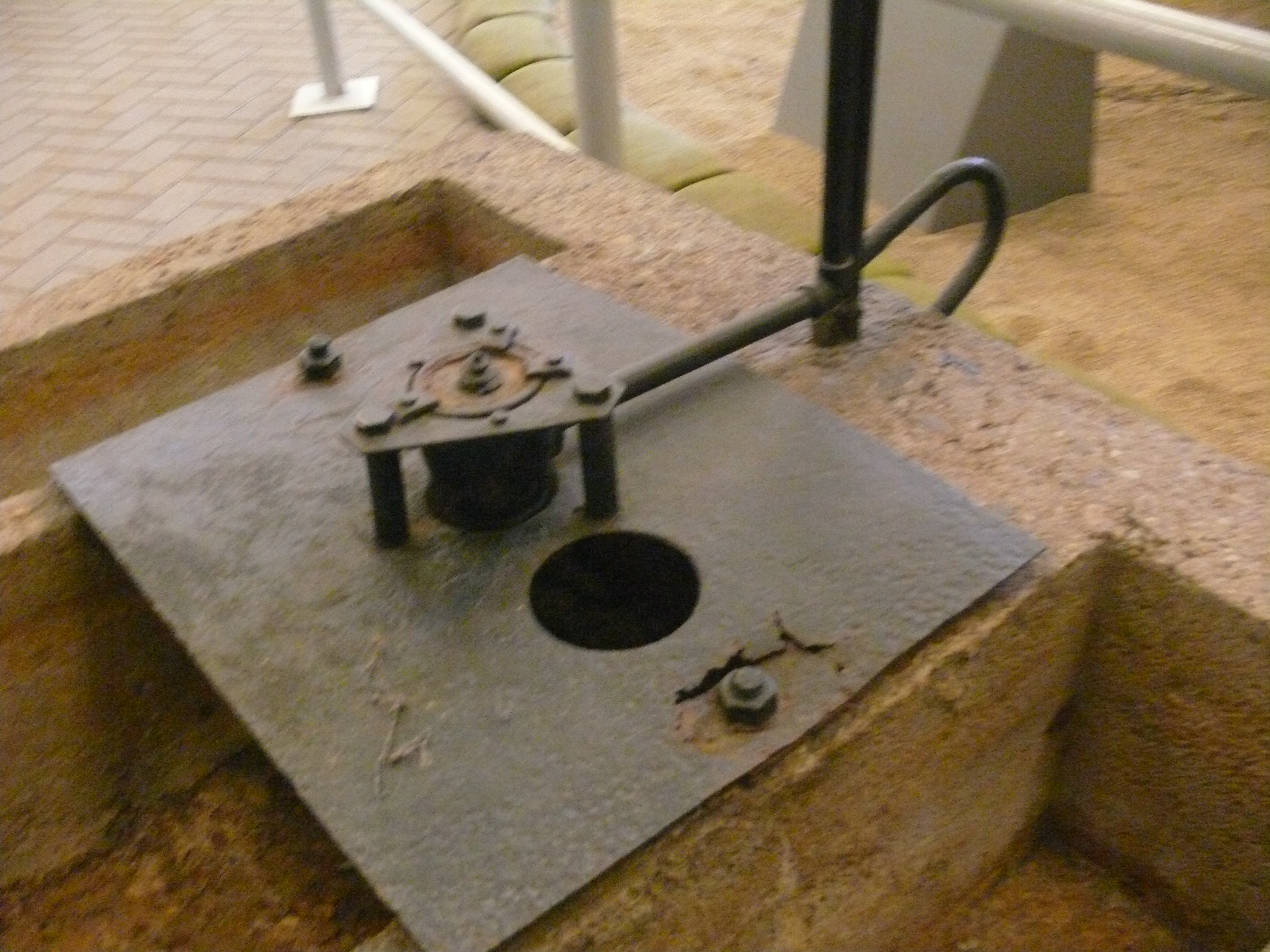

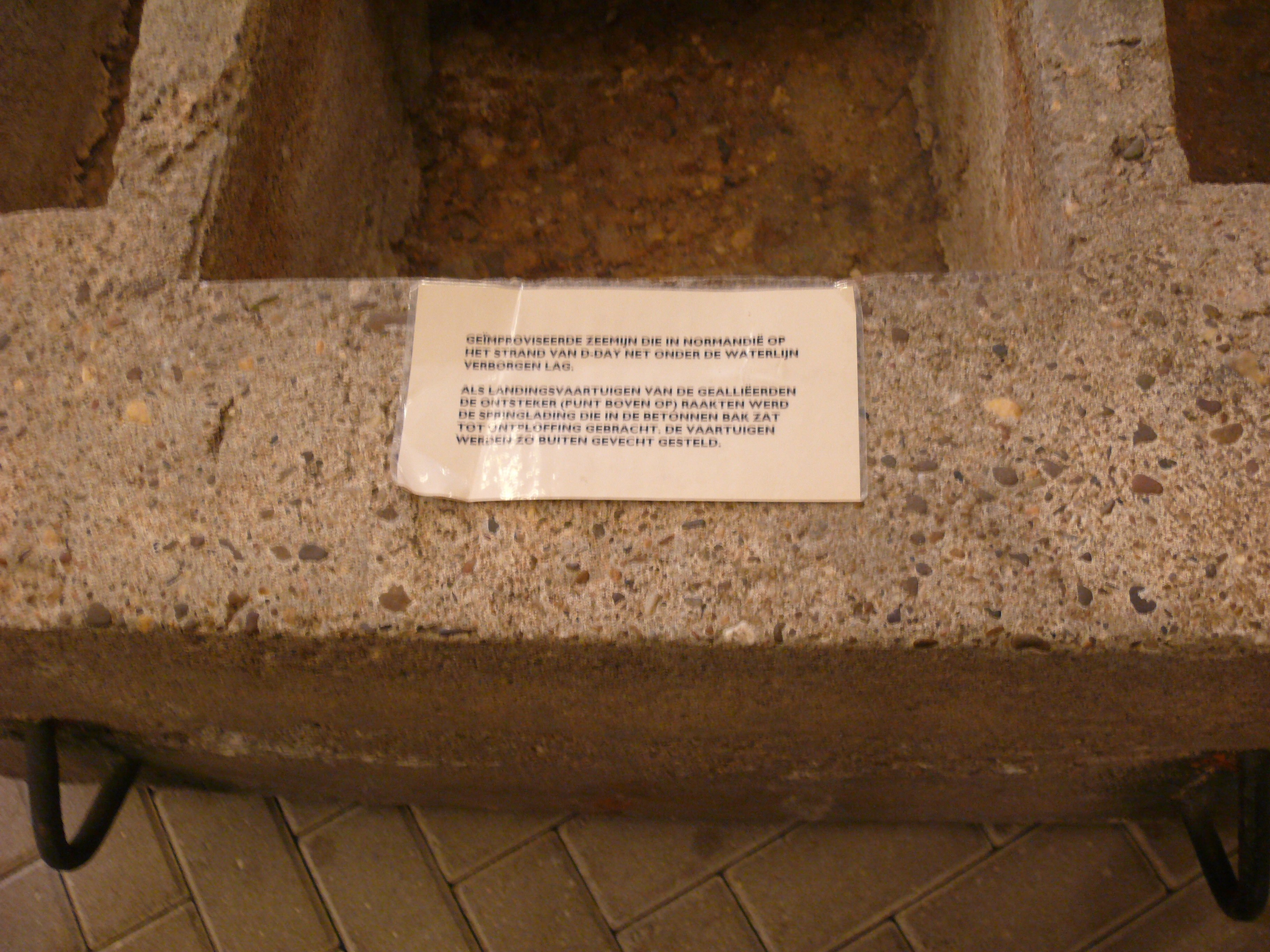

Mine sous marine Ankertauminen Mine à Orins Crapaud Overloon |
|
