CONSTRUCTION,
Ce type de Construction était destinée à interdire l'utilisation d'une voie routière en provenance de la frontière, spécifique à la défense de la frontière ardennaise (100088, SD des Ardennes et 100089, SF de Montmédy ).
Description

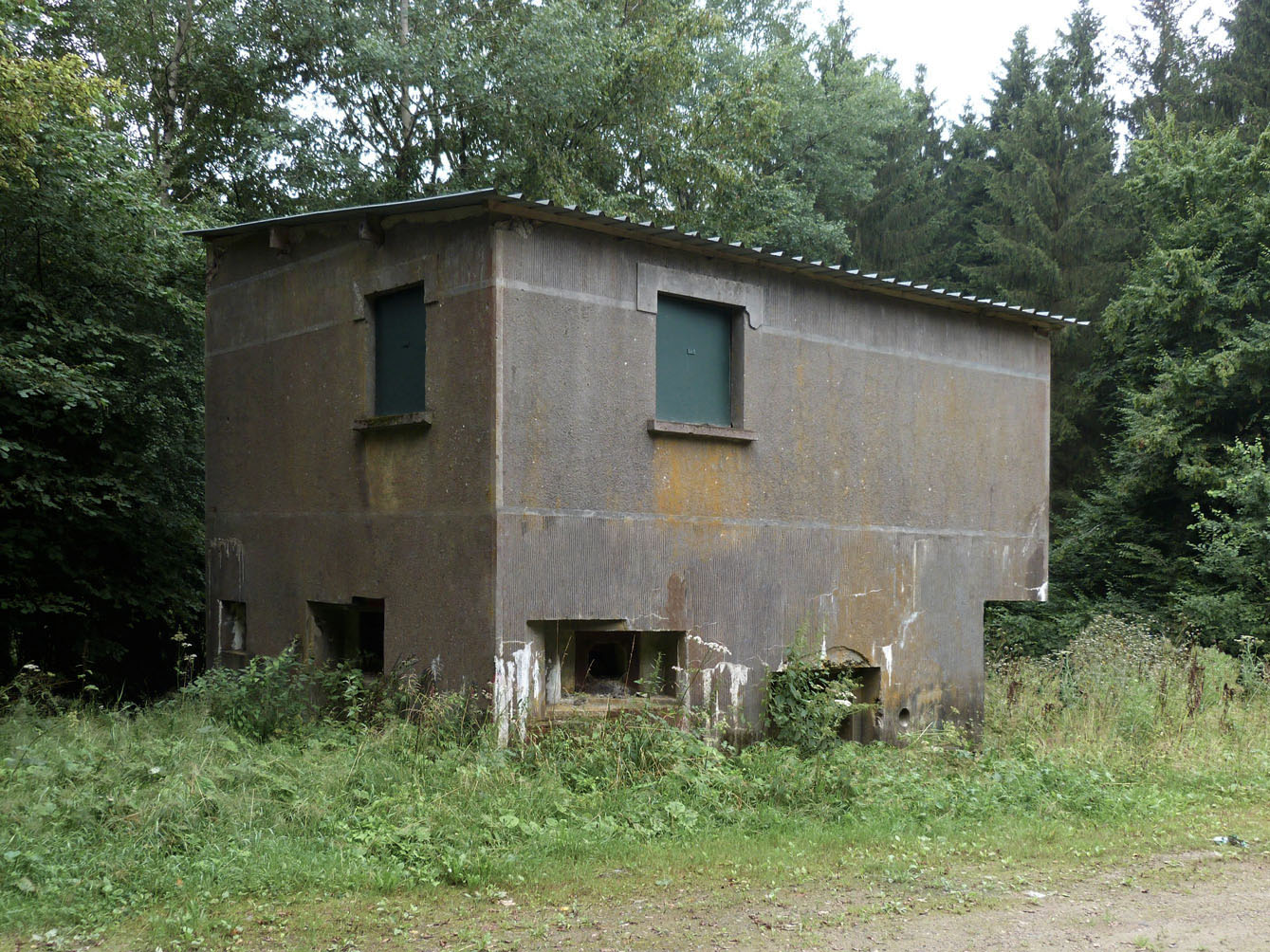

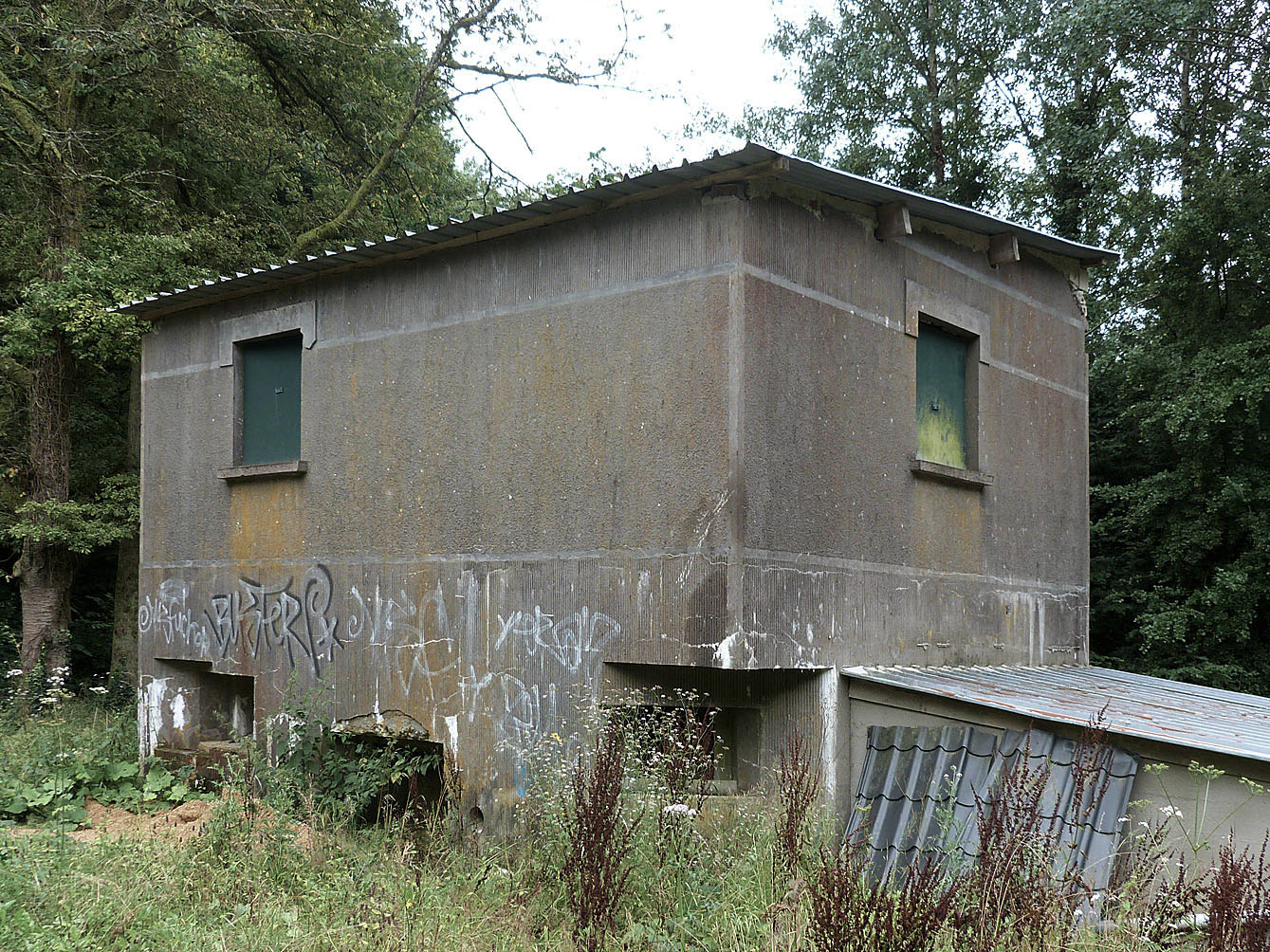

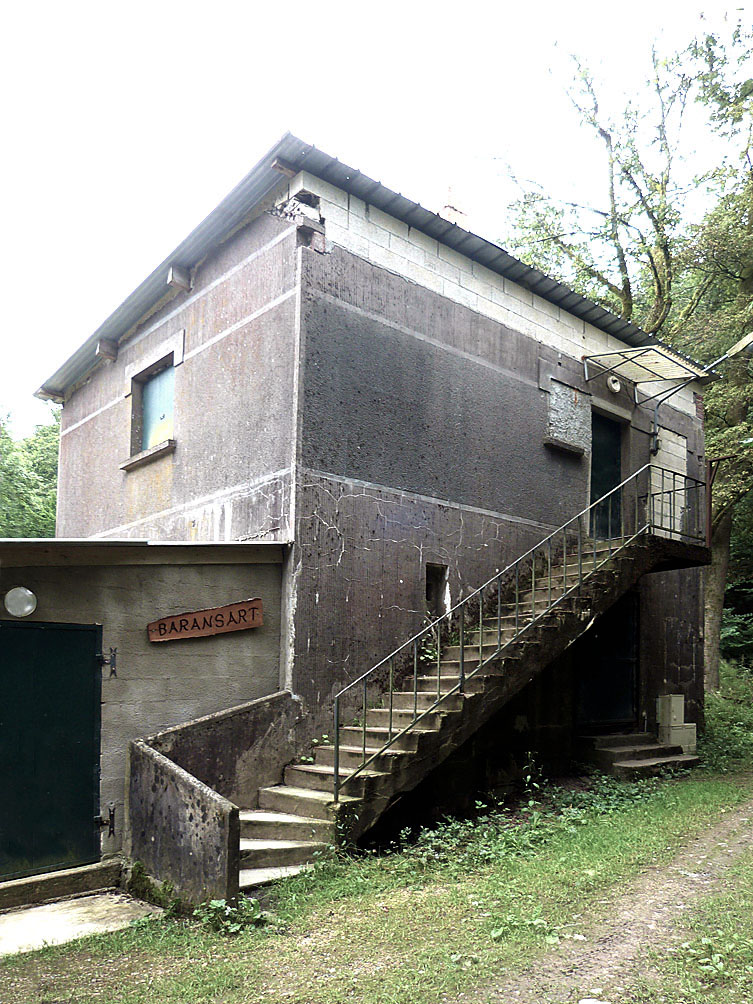

Elle se présente sous la forme camouflée d'une petite villa aux dimensions modeste (7,20 mètres X 5,50 mètres au sol pour une hauteur de 7,20 mètres) composée d'un étage de vie (Haut) et d'un blockhaus relativement important en soubassement, d'un grillage, d'un réseau de barbelés le tout étant protégé par des mines antichars et des piquets Ollivier. Dans certains cas le souci du camouflage allait jusqu'à masquer les créneaux en temps de paix.
L'étage de vie ou chambre haute
Sa fonction est de servir de casernement avec un réfectoire, une cuisine, un dortoir et un WC. Il permet le logement et la vie en toute autarcie d'une petite garnison de 6 hommes commandé par un sous-officier. Les murs extérieurs sont en maçonnerie de 25 cm d'épaisseur.
Deux conduits existent pour la cheminée de la cuisine et celle d'un poêle de chauffage dans le réfectoire. Un réservoir de 1000 litres d'eau alimenté par les gouttières est installé sous le toit de la bâtisse. L'étage de combat ou chambre basse

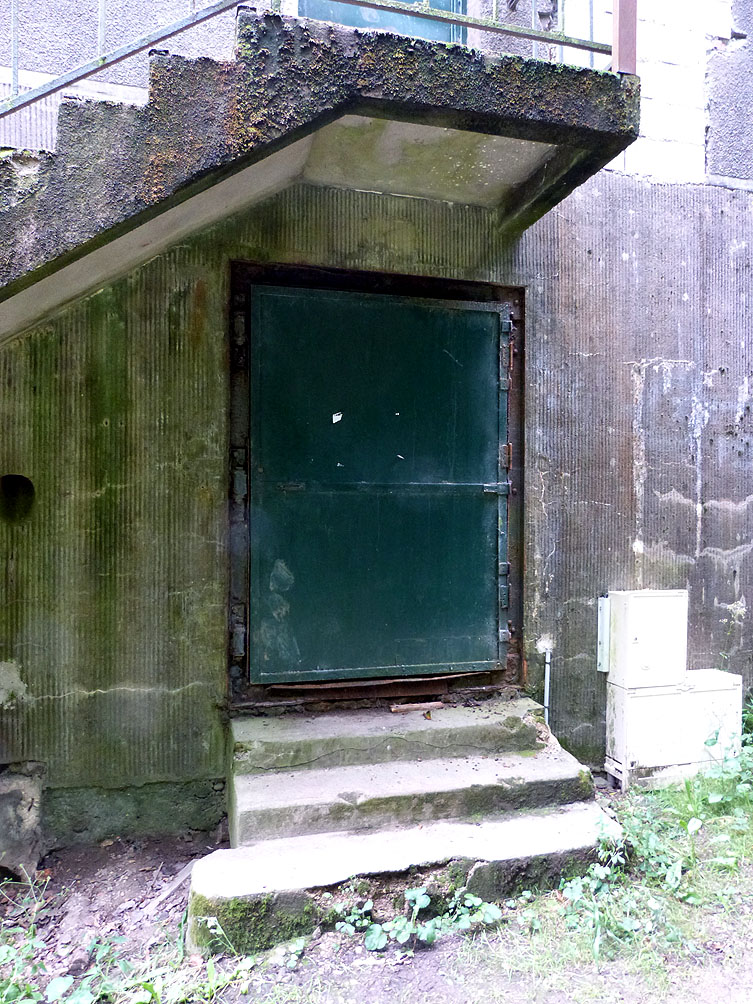

C'est un blockhaus en béton armé - d'un degré de protection suffisant pour résister à l'artillerie des blindés de l'époque - auquel on accède en principe par une porte blindée ou deux portes successives (voir chapitre "Variantes"). On peut aussi y accéder par une issue avec trappe pratiqué dans le sol de la chambre haute et muni d'une échelle en acier de huit barreaux.

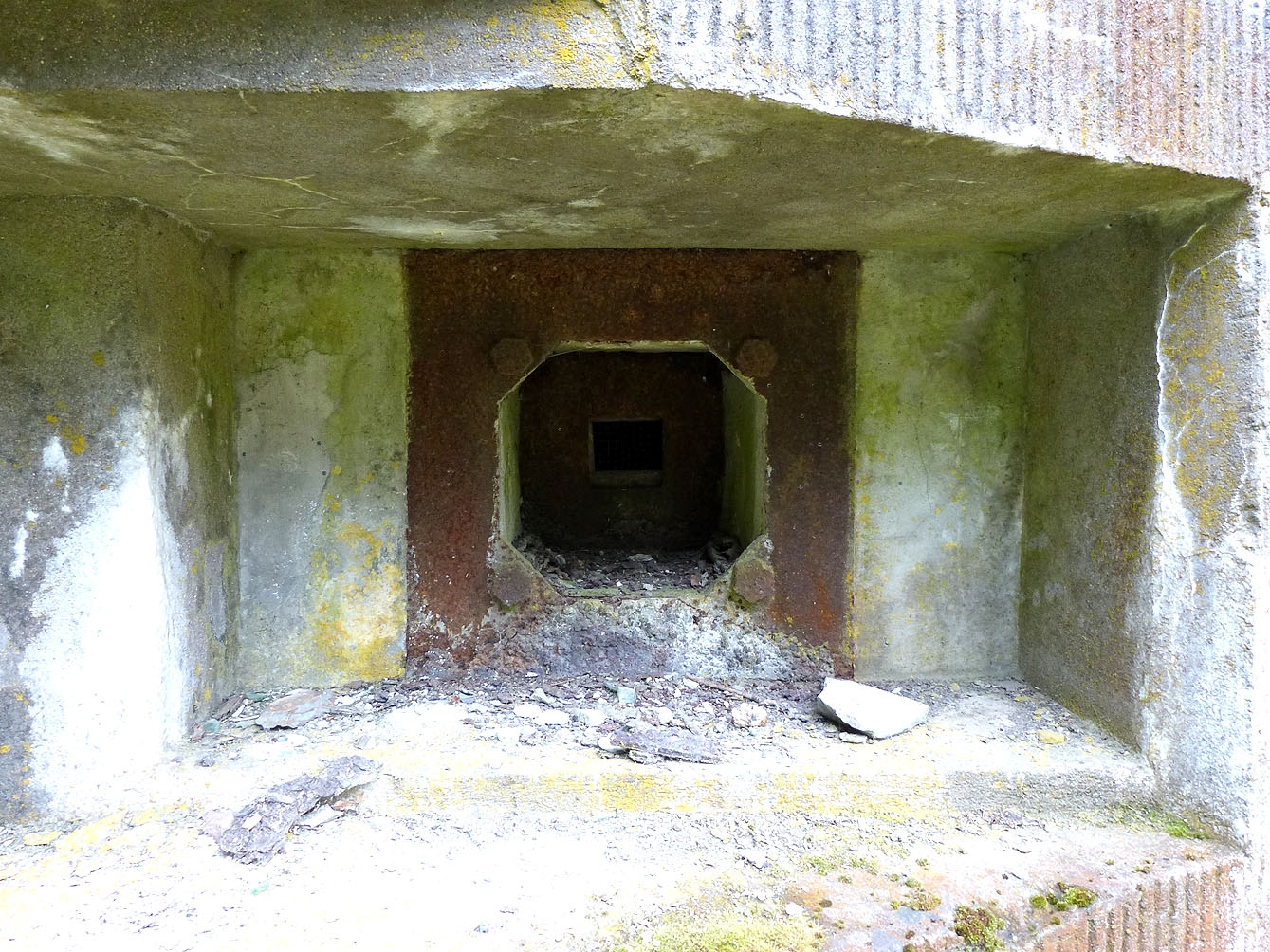

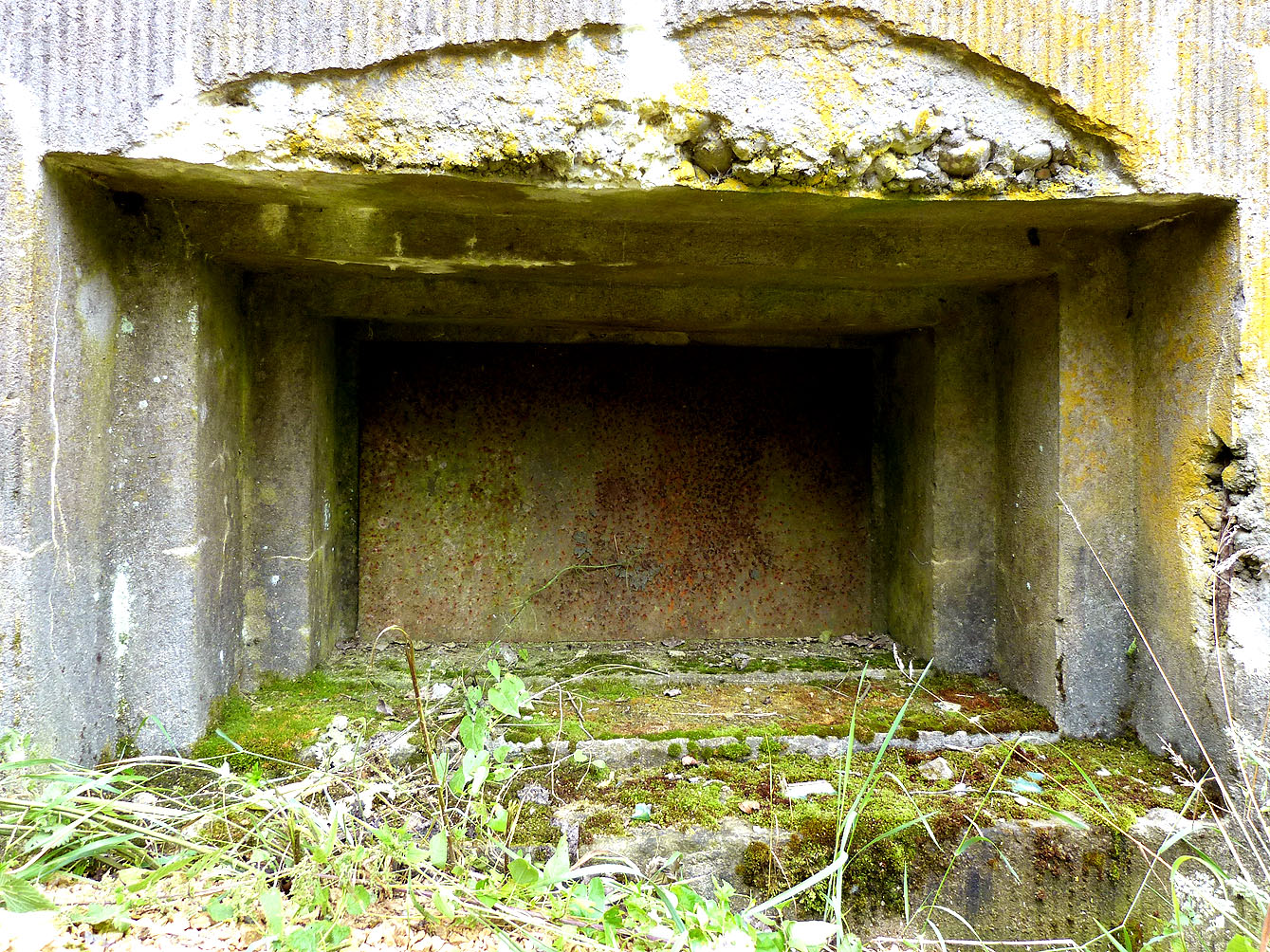

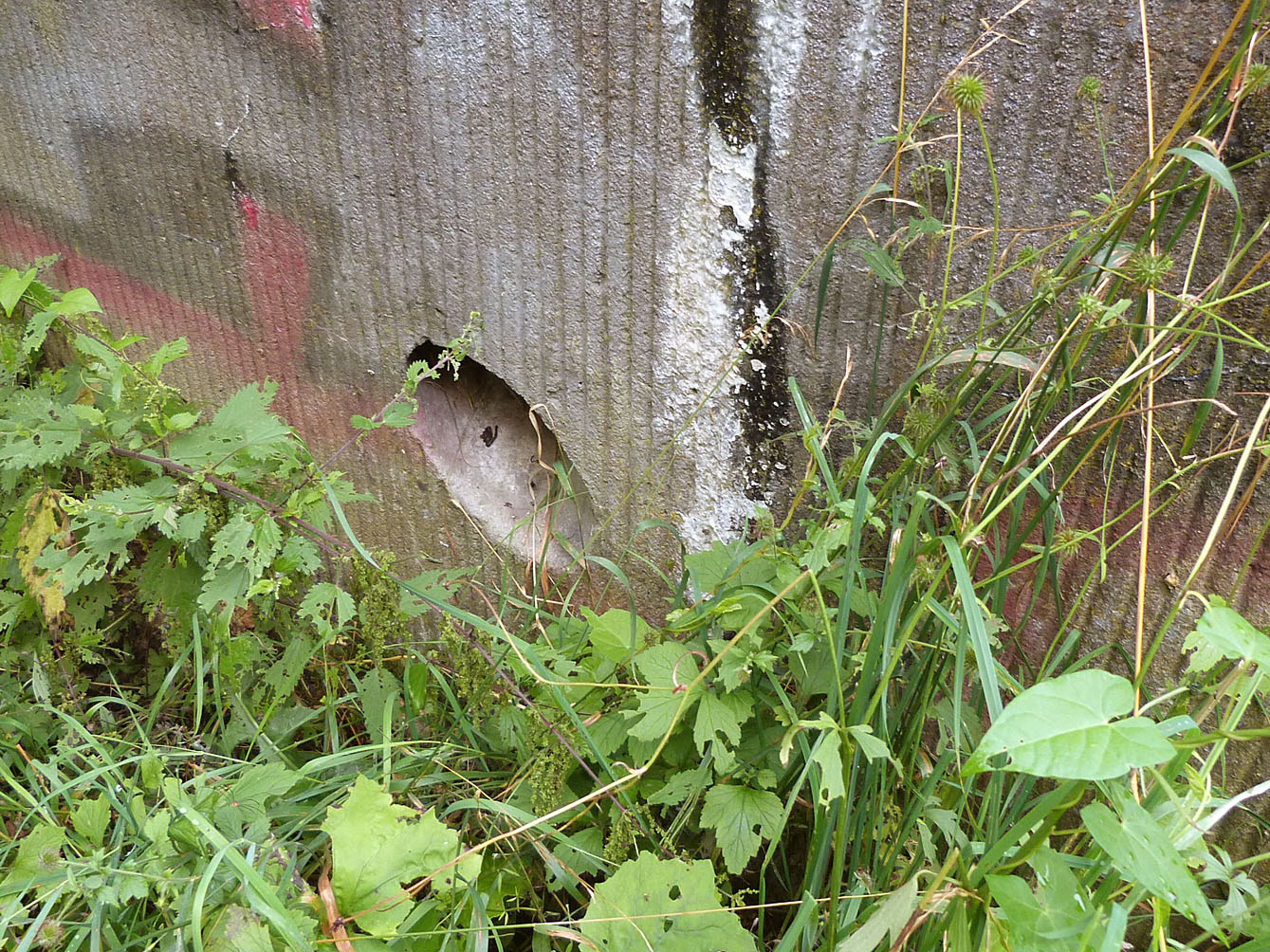

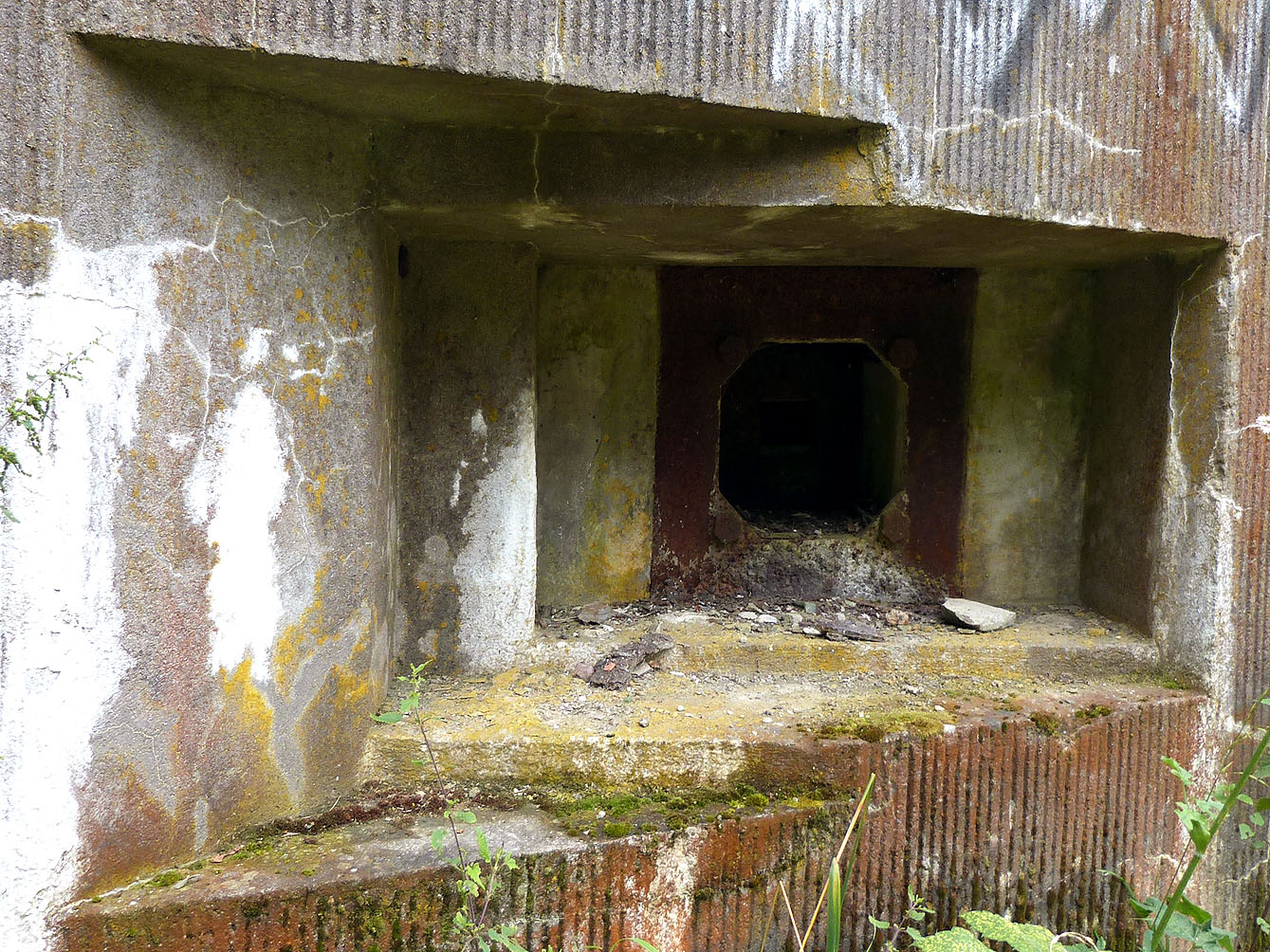

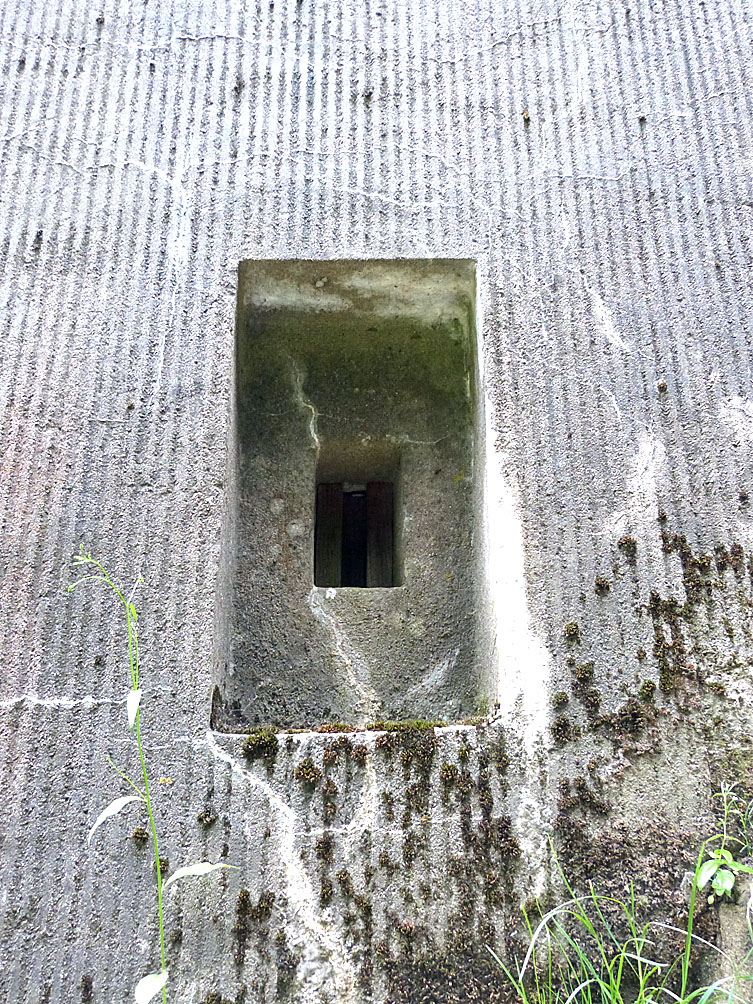

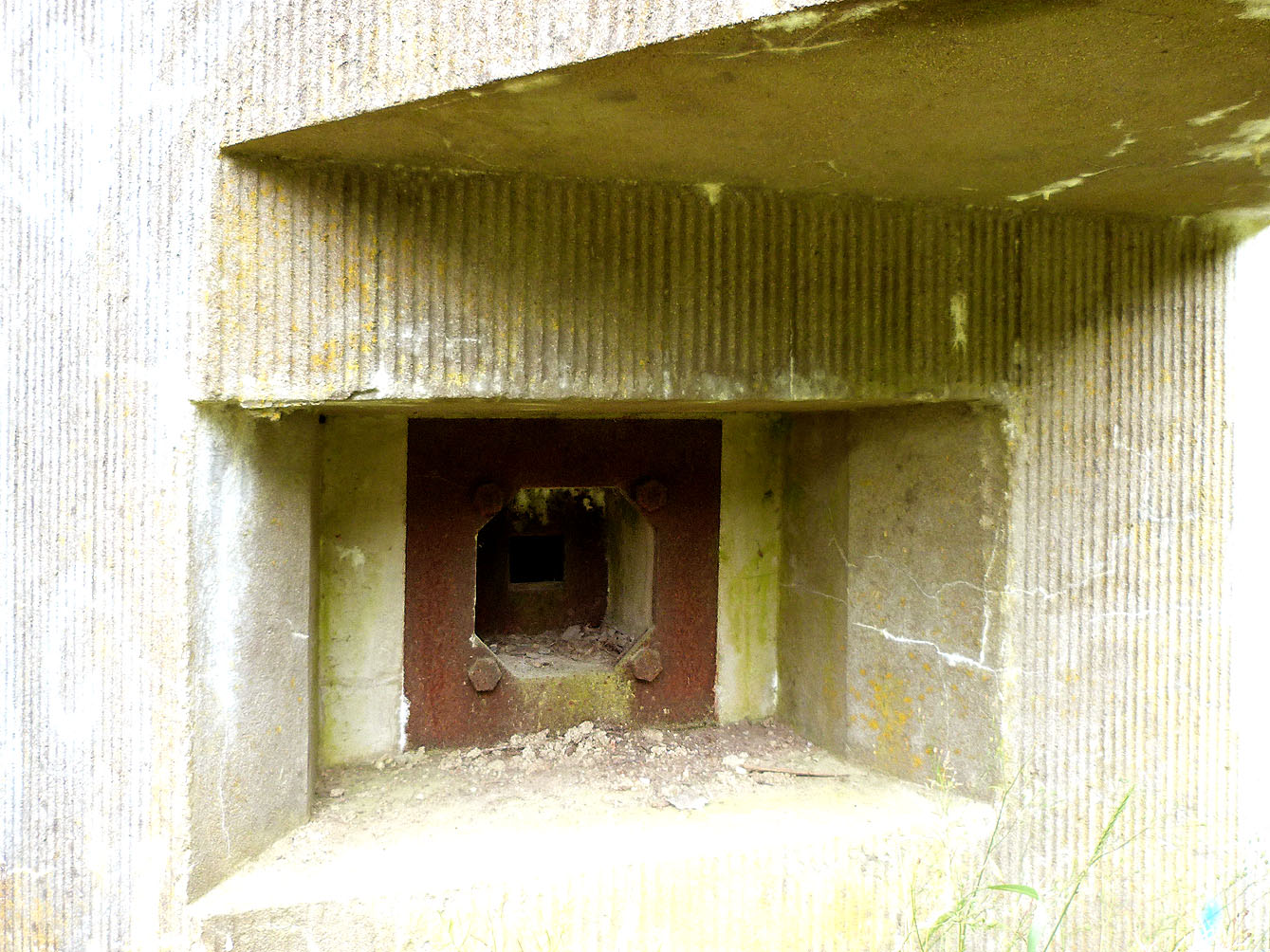

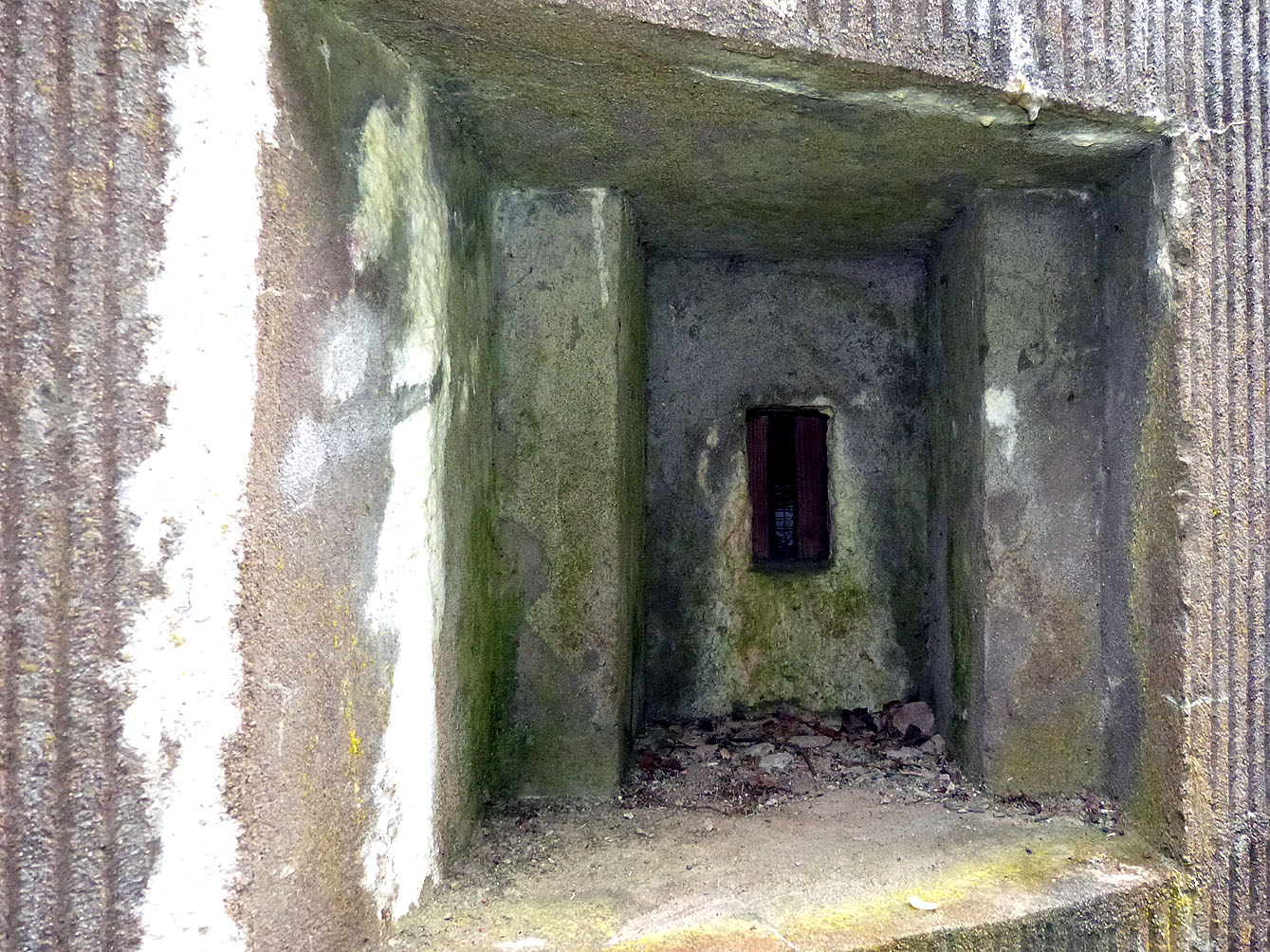

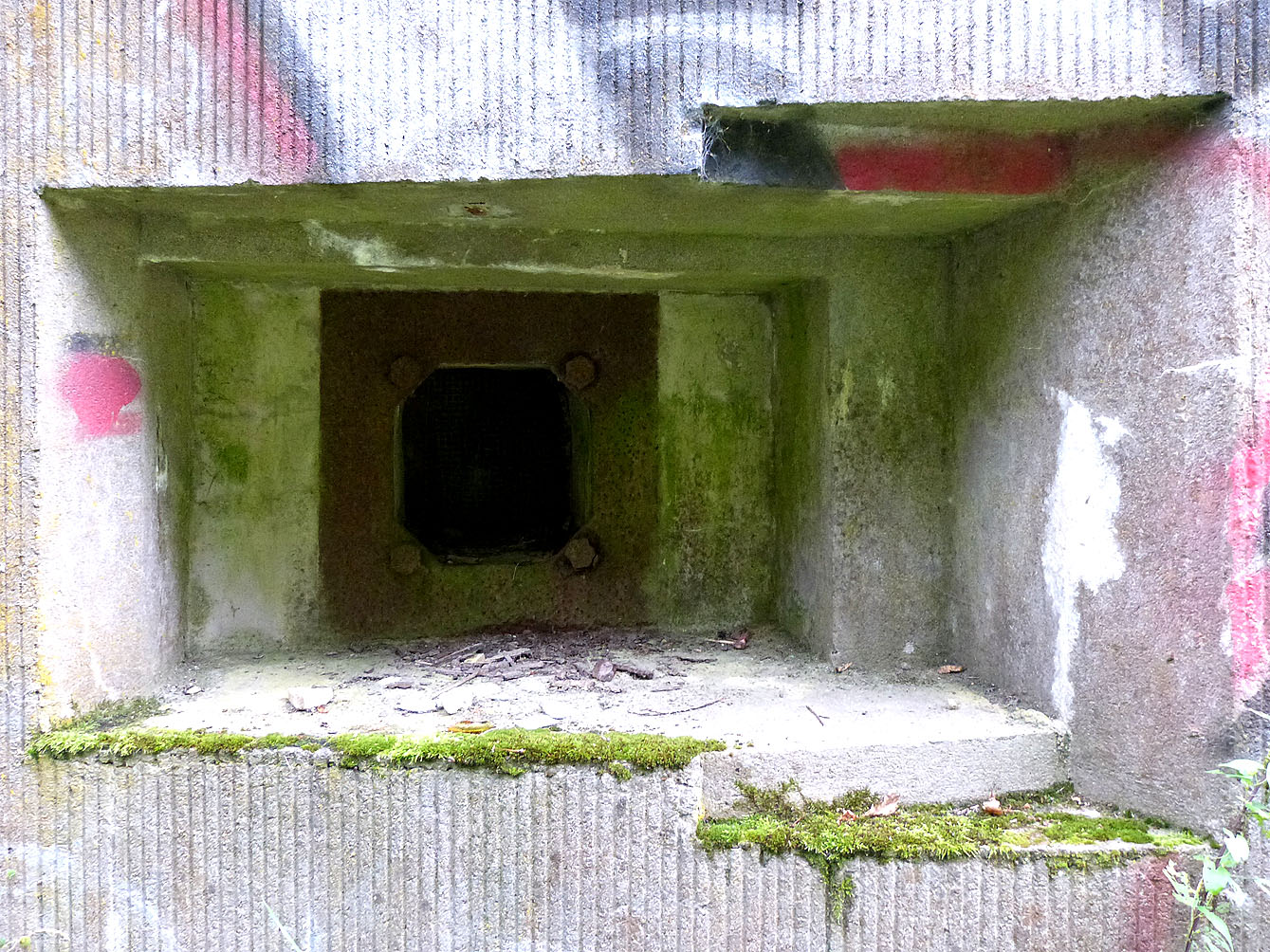

L'épaisseur des murs est de 1 mètre sur les faces exposées et de 50 centimètres sur l'arrière, le sol et le plafond. La hauteur au plafond est de 2 mètres. Il est équipé de 1 ou rarement de 2 créneaux pour un canon antichar de 37mm TR Mle 1916 alternable avec une mitrailleuse, de créneaux pour fusil mitrailleur (typiquement 2) ou pour fusil. Il est en outre équipé de goulottes lance grenade sur les trois faces actives. Le créneau pour canon AC est relativement large, permettant jusqu'à 60° de champ de tir en direction, mais étroit en hauteur car le besoin de portée est faible. Ce créneau est fermé par un double volet métallique coulissant. Les créneaux FM sont équipés d'une trémie FM standard CORF type A avec support SB et d'une fosse de réception d'étuis à l'extérieur. Les munitions, vivres de réserve et matériels permettant de combattre dans une totale autonomie sont stockés dans l'étage de combat. Variantes
Les variantes les plus courantes tiennent essentiellement au nombre et à la localisation des différents types de créneaux, en fonction de la situation tactique de la Maison Forte.
Une deuxième variante consiste en un agrandissement du vestibule d'entrée par écartement de 50 cm supplémentaires de la porte extérieure pour créer suffisamment de place pour une niche et un conduit vertical permettant l'installation du dispositif de mise à feu d'un DMP à proximité. Dans cette variante, on trouve deux portes de part et d'autre du vestibule, une blindée côté extérieur, et une étanche côté intérieur. Cette variante se retrouve dans les MF n°3, 4, 8, 11, 15, 16 en particulier - liste non limitative -. |
|
