1939 Maginot Cloche Observatoire par éléments STG

Historique Voir ICI
History Click HERE

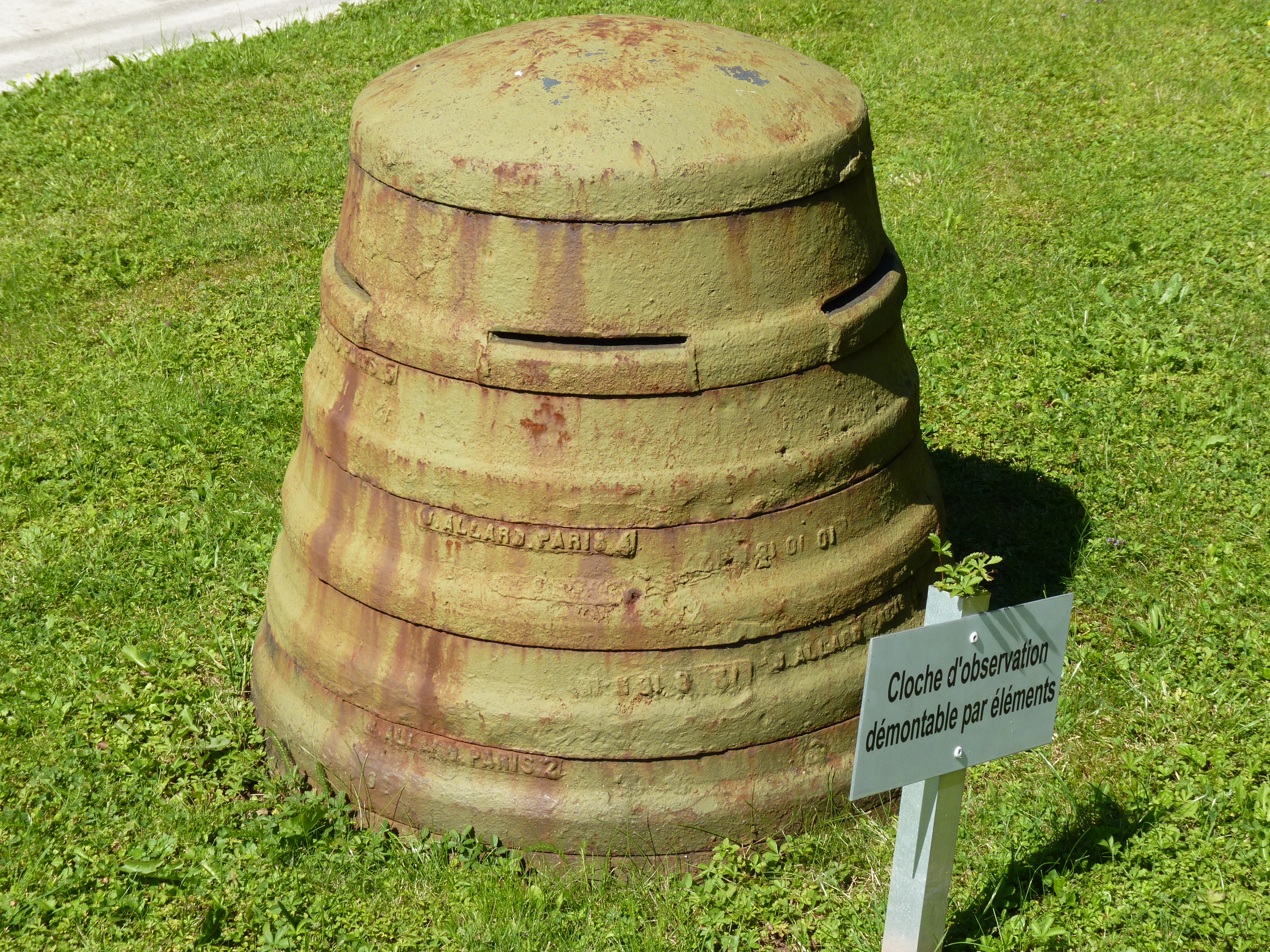

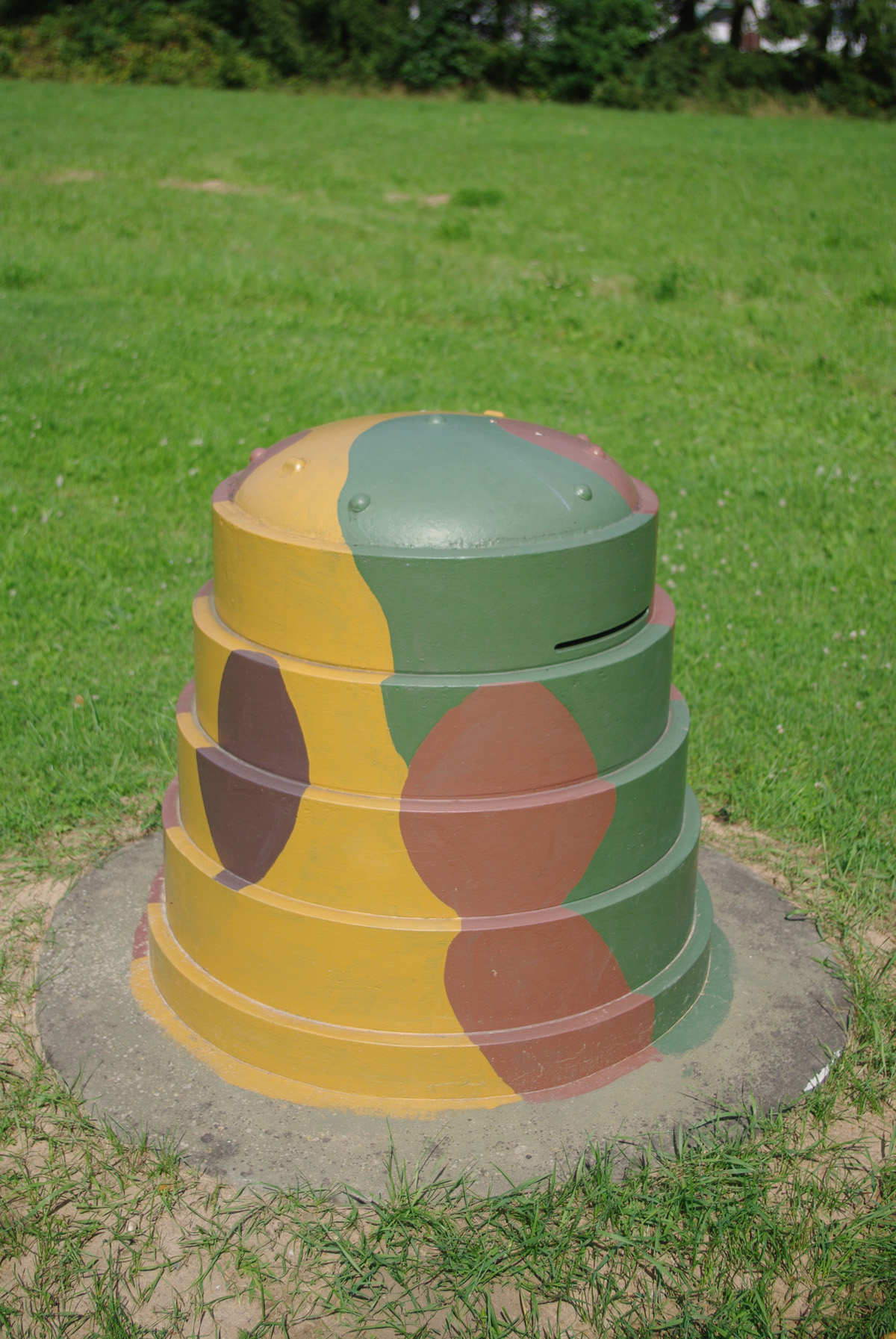

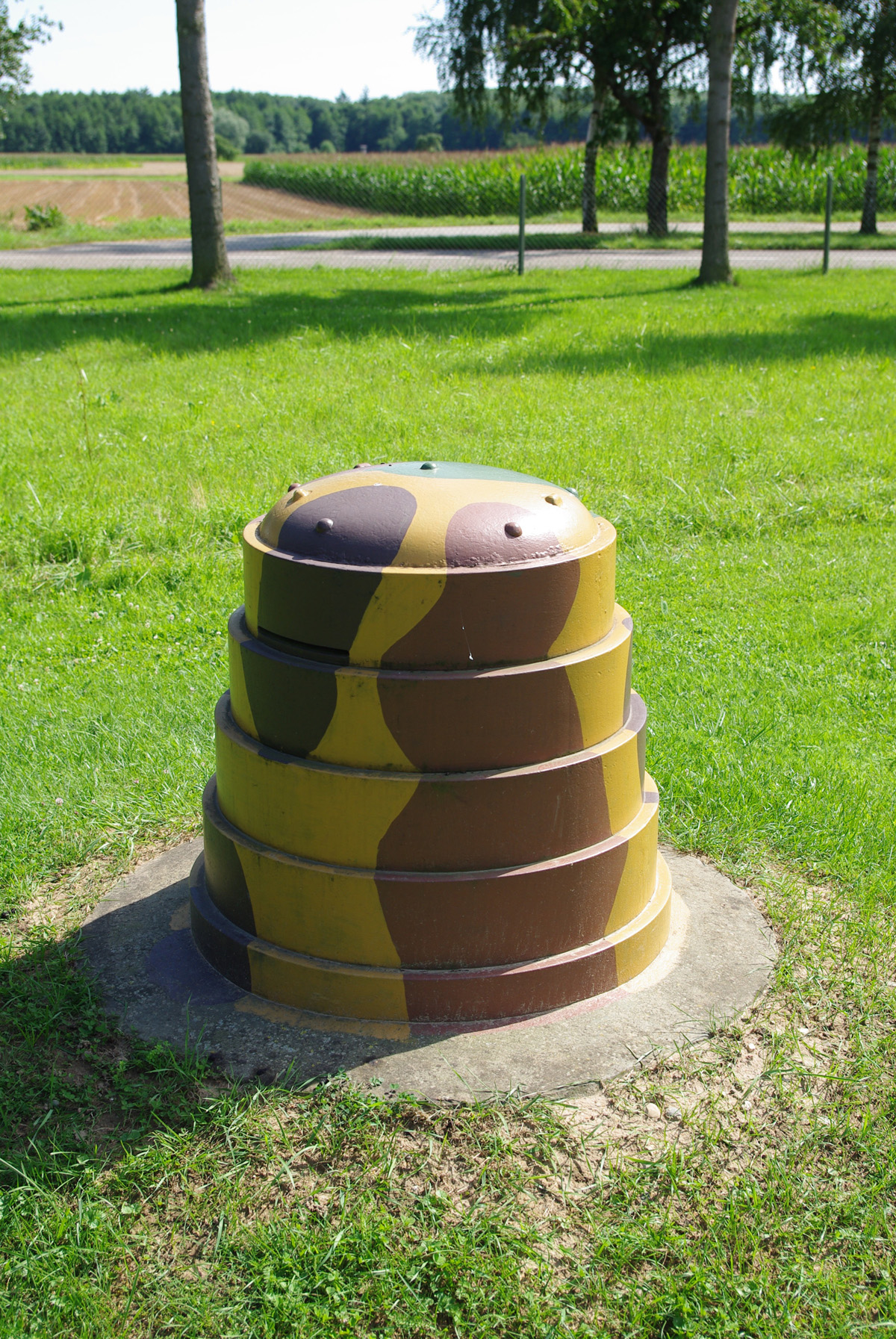

Ces cloches destinées à l'équipement des positions d'infanterie se composent de six anneaux de diamètre décroissants superposés et d'une calotte.
Elle a été conçue pour équiper les avants postes de la fortification Maginot des Alpes difficiles d’accès  car son transport facile le destinait tout particulièrement à cet usage et se présente sous la forme de 6 éléments (5 anneaux de diamètre décroissant et une calotte supérieure) empilables plus faciles à transporter qu'un cuirassement d'une pièce. il a toutefois aussi été mis en place sur des sites sans contrainte d'accès

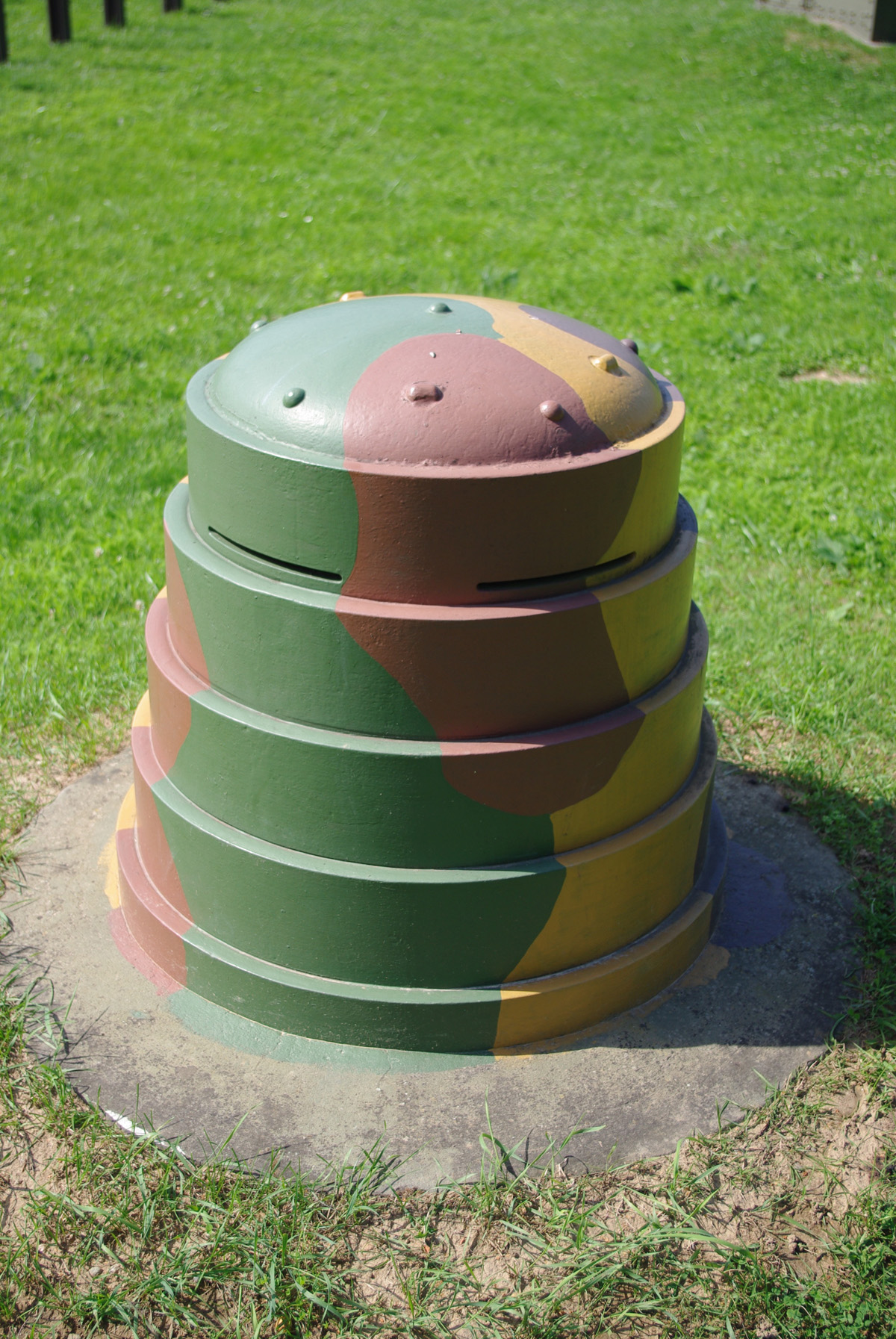

L'ensemble pesant une demi tonne fait environ 1,2 m de hauteur. Les quatre éléments les plus bas sont noyés dans le béton et ne dépassent de la dalle que le cinquième et dernier élément est doté de trois fentes d'observation à 120° et recouvert par une calotte plane. L'ensemble de ces éléments sont assemblés et maintenus par trois tiges dont on voit les extrémités dépasser de la toiture L'ensemble est maintenu par des tirants traversant la calotte et boulonnés au niveau de l'élément inférieur de la cloche.
Le prix "catalogue" d'une tel cuirassement est estimé en 1932 à 1.600 Fr (par comparaison, une cloche GFM petit modèle coute 57.000 Fr à cette époque)

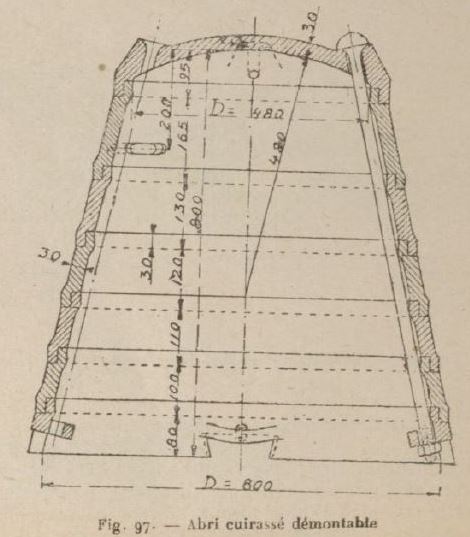

Le diamètre de la cloche est de 800 mm environ et son épaisseur de 30 mm. L'intérieur est doublé par une tôle d'acier en trois parties destinée à protéger le guetteur de l'effet Hopkinson.
Cette cloche bien que de construction simple s’avère adaptée à sa mission. Elle permet de couvrir un large champ d'observation et sa faible hauteur émergeant hors dalle la rend facile à camoufler, permettant de la fondre facilement dans le paysage et de la rendre difficilement décelable pour les observateurs ennemis
Utilisée dans des sites difficilement accessibles pour l'artillerie, son blindage bien que de faible épaisseur permet d'assurer une protection acceptable pour le guetteur.
