Le nom de Tobrouk est un nom générique d'un petit ouvrage bétonné enfoui dans le sol. L'ouvrage est appelé Ringstand C'est une fortification de campagne  bétonnés, ayant recucomme nom codé Vf pour Verstarktfeldmässig. Chaque ouvrage de ce programme, reçoit une référence  qui  correspond à un type de réalisation doté d’un armement spécifique.
Le tobruk Vf 25 se décline de la version a à f selon le diamètre de l'embase de la tourelle à installer sur le béton. Toutes ces tourelles sur Vf25 a,b,c,d ont été utilisées sur des chars Renault légers (a et b soit FT 17, FT 35), lourds (c,d soit B1, B2).

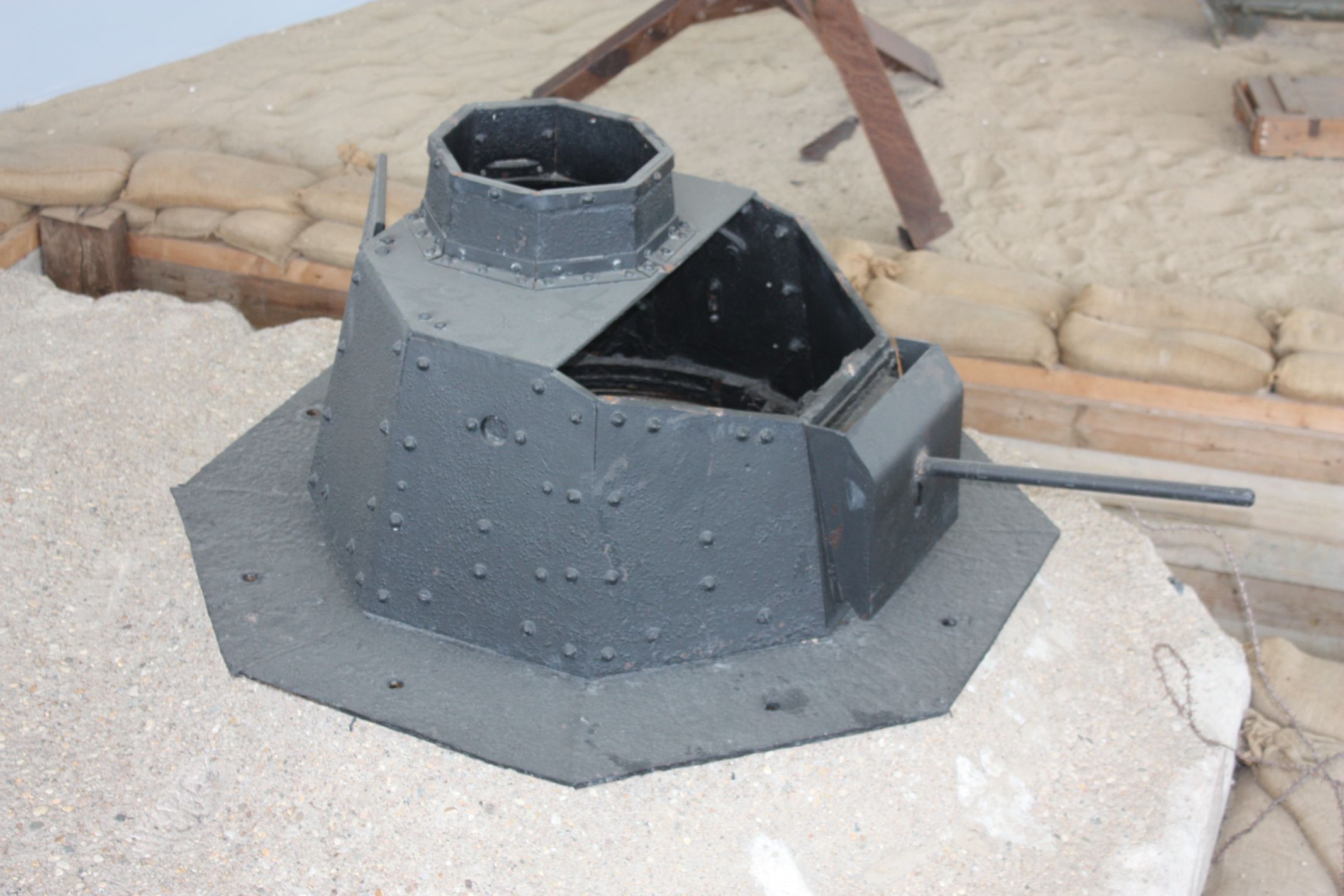

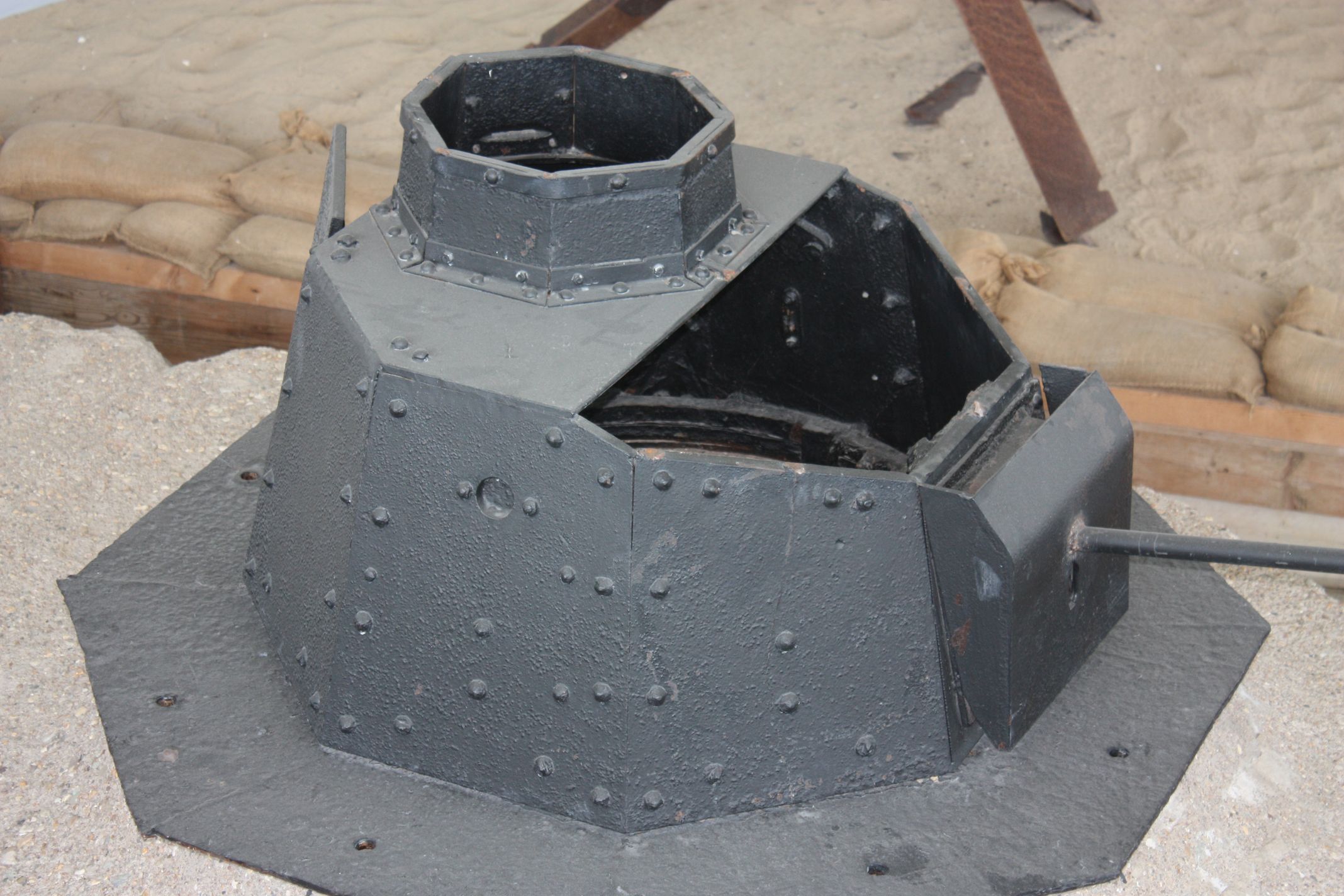

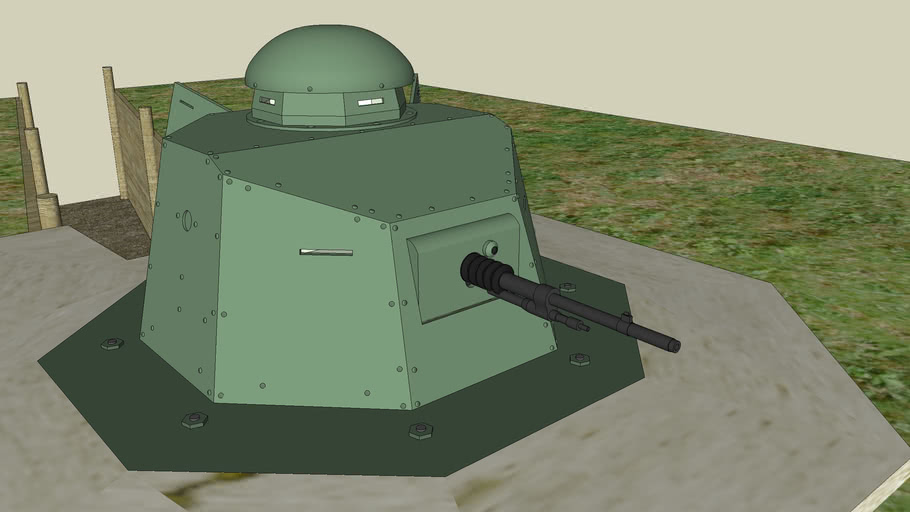

VF25a : tourelle FT pour MG (mitrailleuse) 90-94 cm de diamètre.

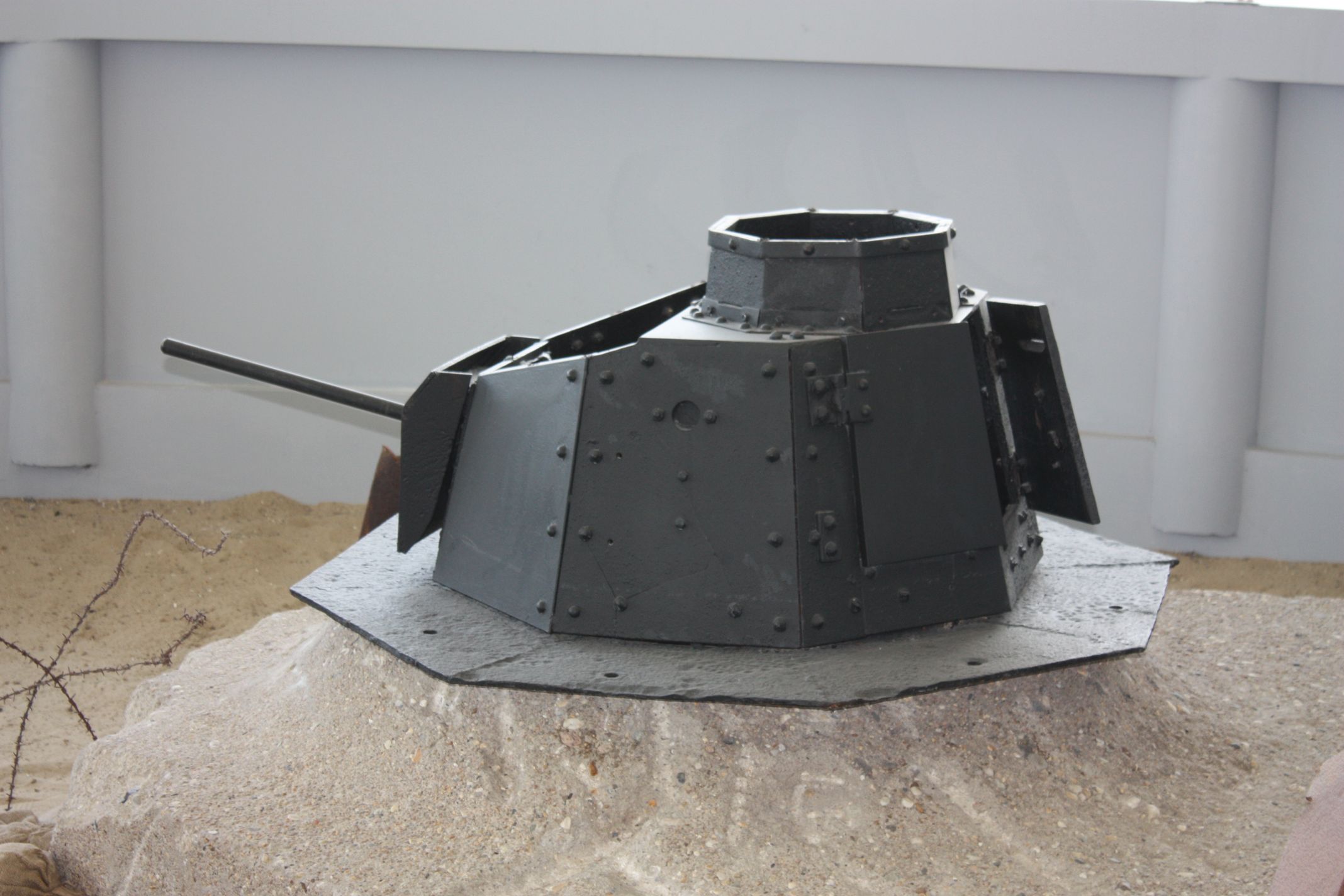

VF25b : tourelle FT (canon de 37mm  SA 18L/21 - 3.7 cm KwK 144 (f) ) 95-97 cm de diamètre, (sans doute la version la plus fréquente).
VF25c : tourelle APX4 (canon de 47 mm SA 35) 114-116 cm de diamètre.
VF25d : tourelle APX1 (canon de 47 mm SA 35) 120-125 cm de diamètre.
VF25e ou f : tourelle  Churchill 156 cm de diamètre.

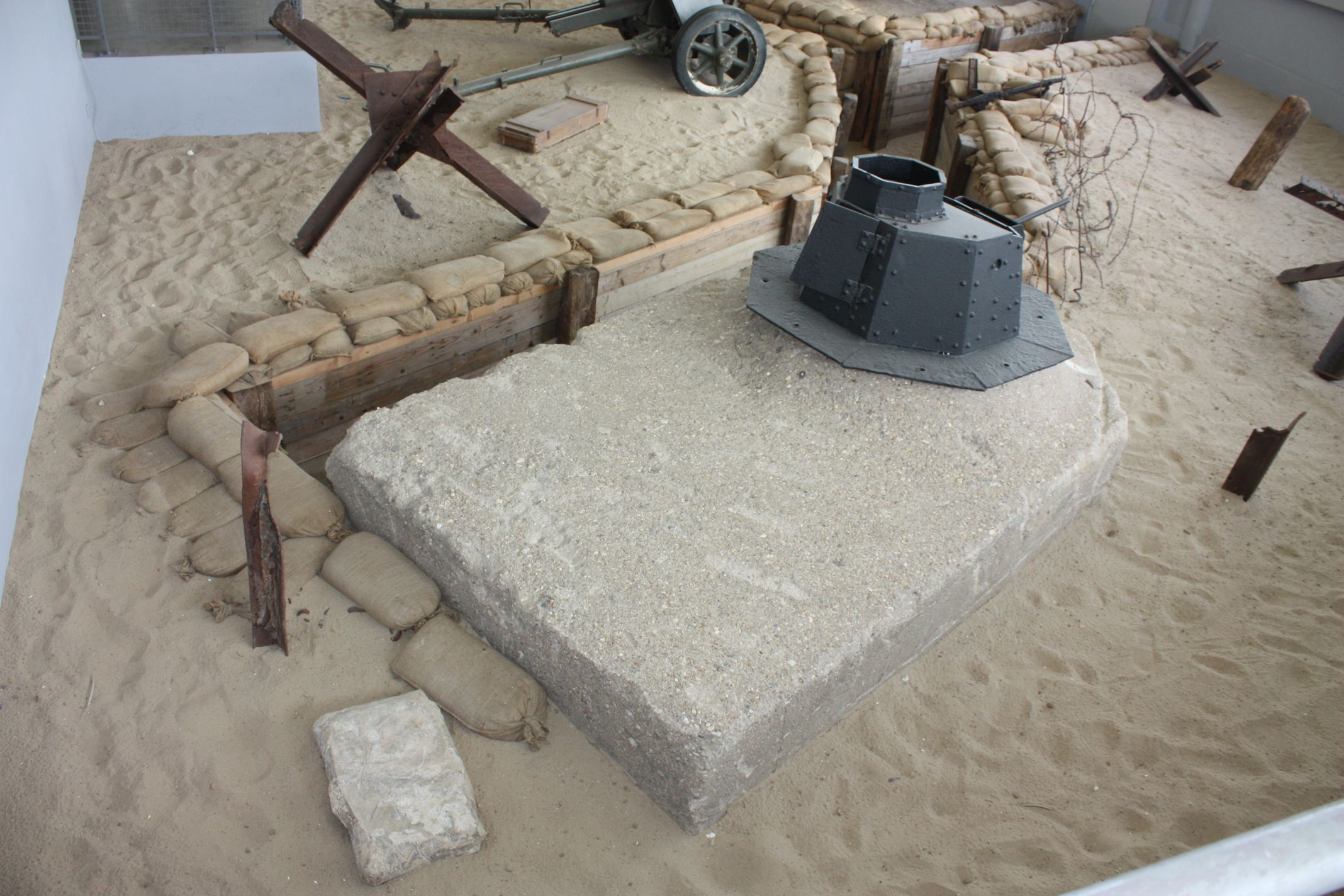

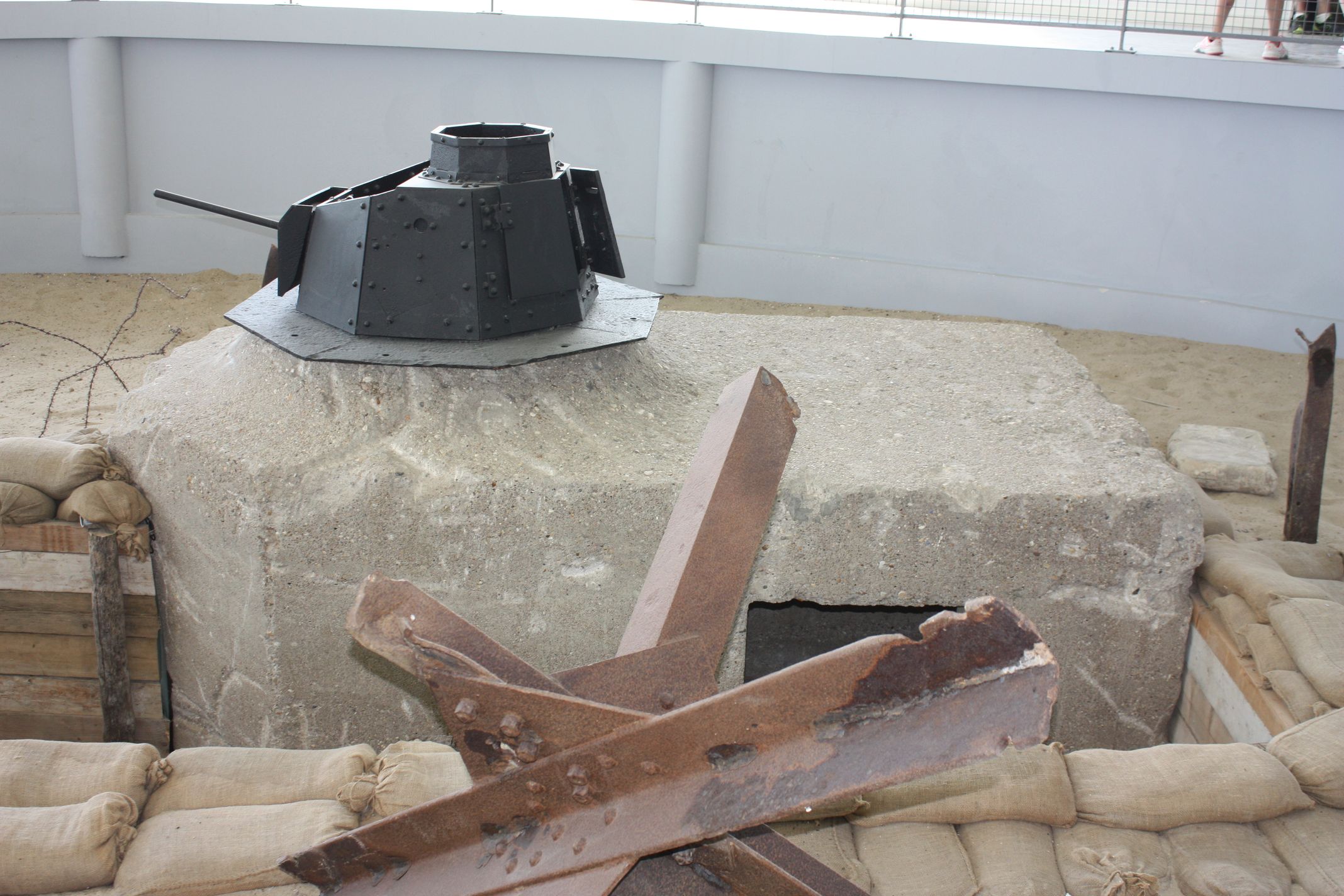

L'épaisseur des murs est de 0.40cm (salle des munitions à l'arrière). L'épaisseur des murs de la salle de tir varie selon l'exposition aux tirs ennemis et si le Vf25 est enterré ou pas dans des matériaux solides ou du sable. La conception du Vf25 date du 4ème trimestre 1942. L'arrière salle (salle des munitions) fait 1.95m sur 1.10m avec une entrée de 0.80 m de large. La chambre de tir est octogonale avec 1.40m de diamètre et une niche de part et d'autre du tireur de 0.35m de large. Le passage en escalier de l'arrière salle à la chambre de tir est de 0.70m. Deux soldats servaient le bunker Vf25.
