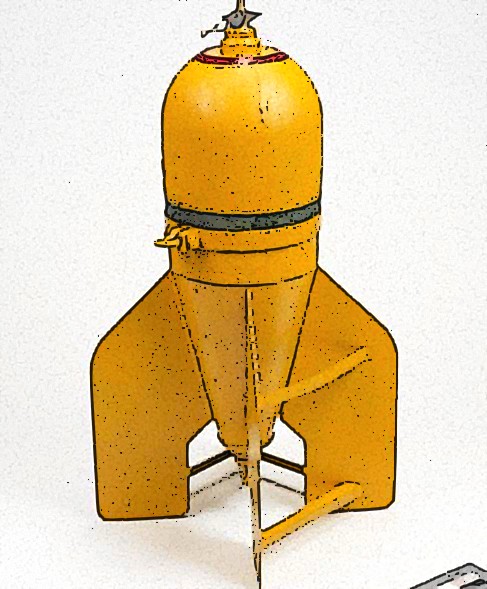

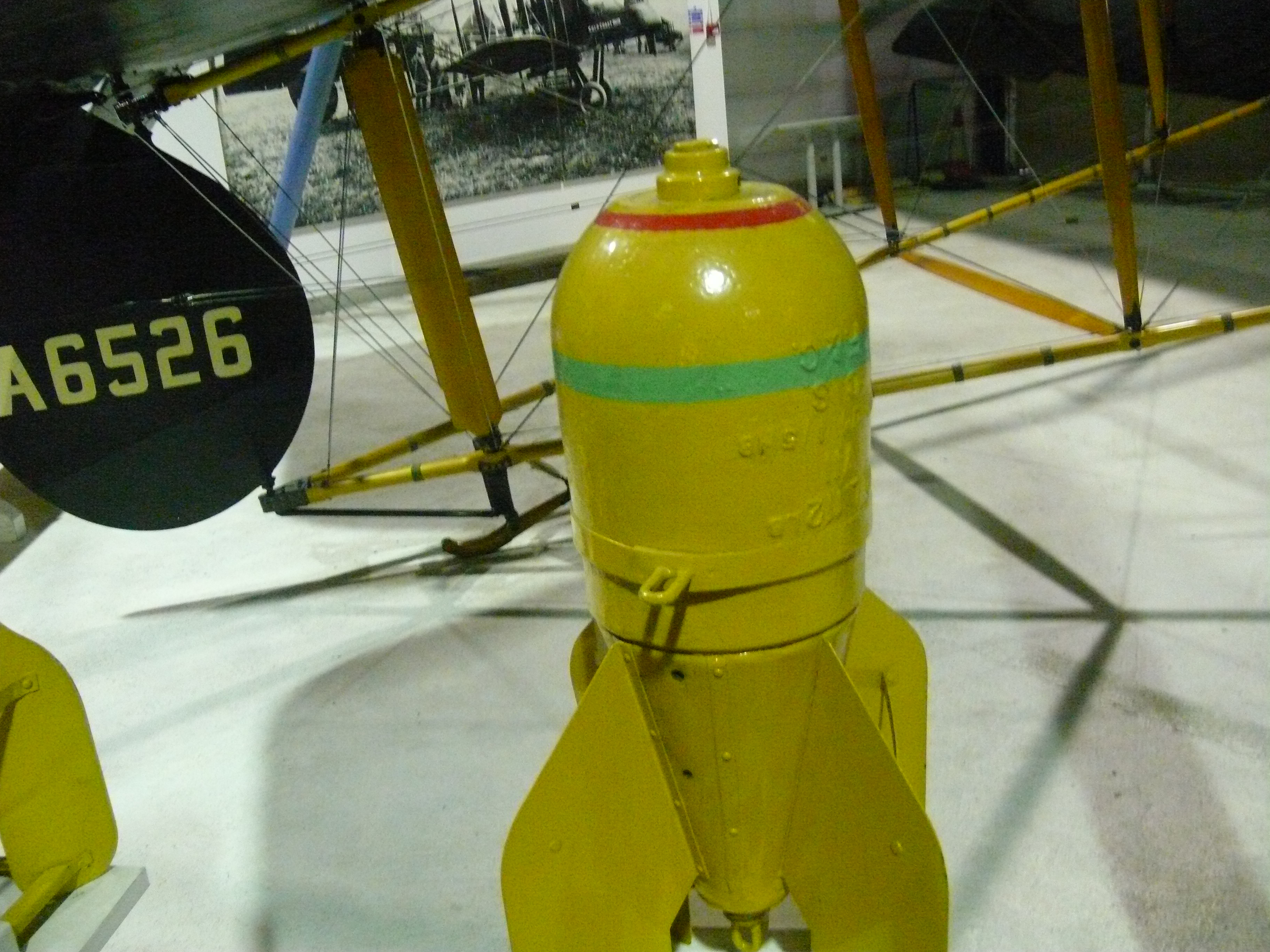

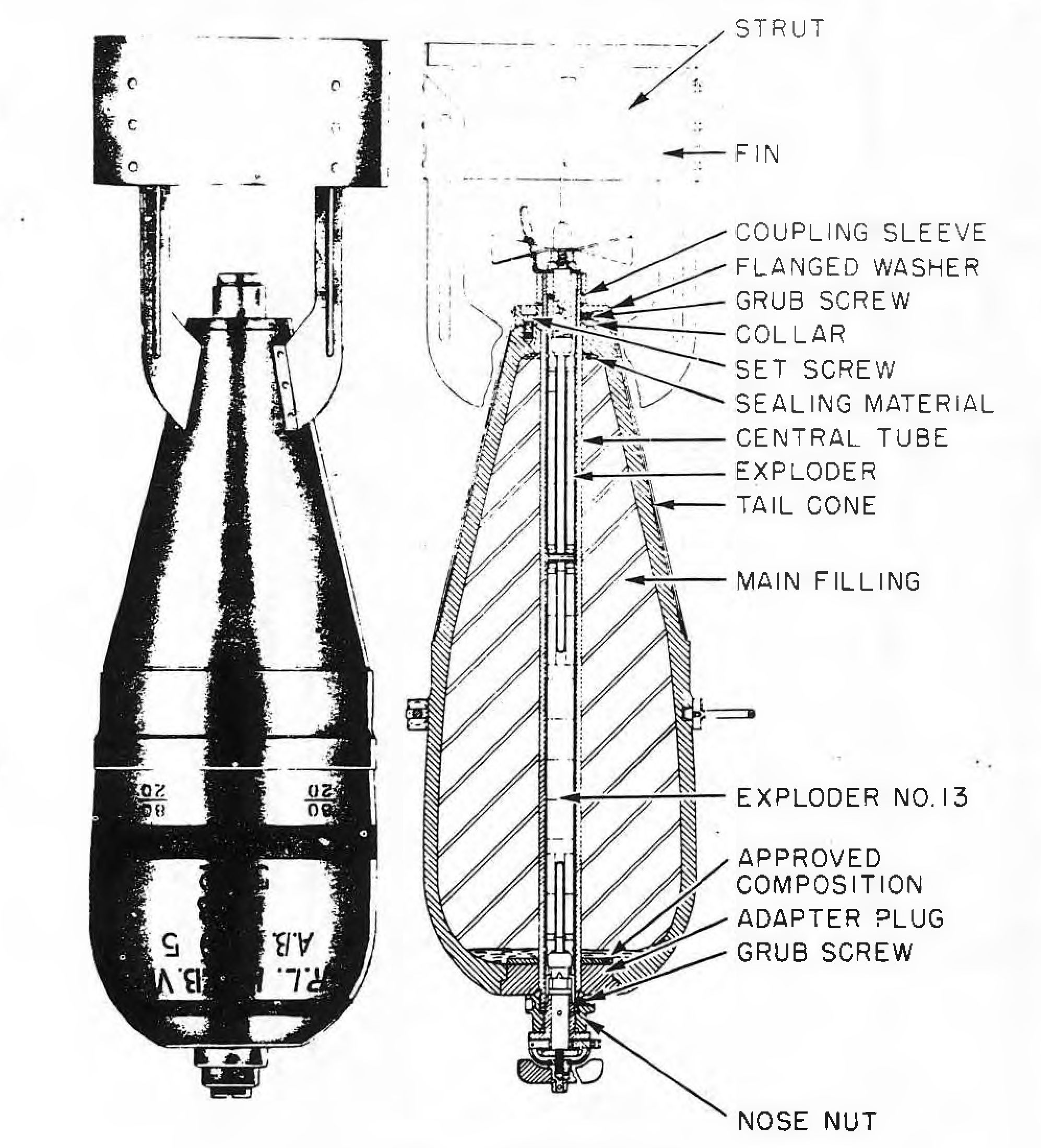

Le corps de la bombes est moulée une seule pièce moulée profilée, en acier pour les Mks V et VII et en fer pour les Mk VI,Elle est filetée au nez et à la queue pour recevoir des adaptateurs pour le tube central de l'exploseur.
The body of these bombs is a single streamlined casting, steel for Mks V and VII and iron for Mk VI, threaded at the nose and tail to take adapters for the central exploder tube.

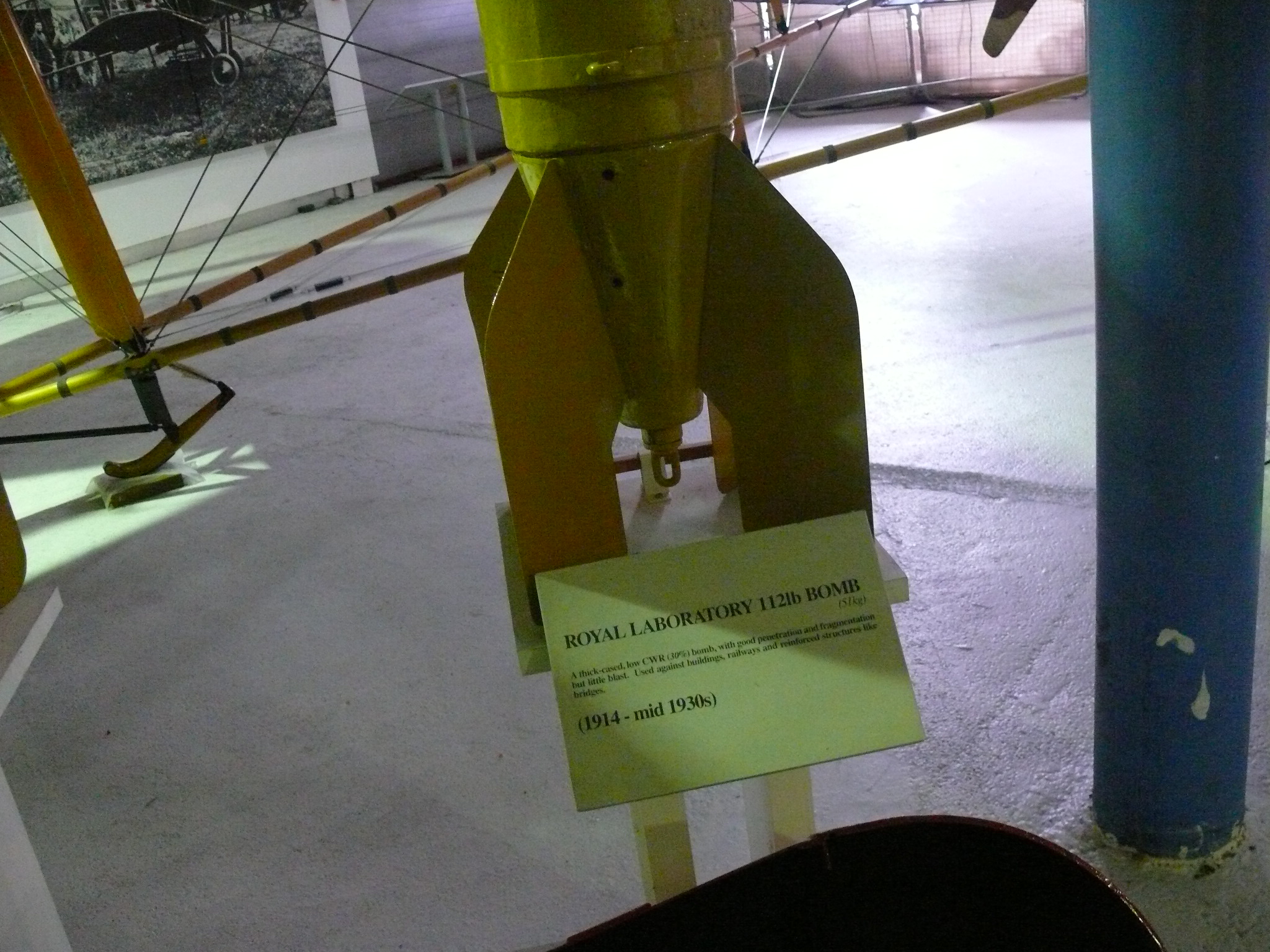

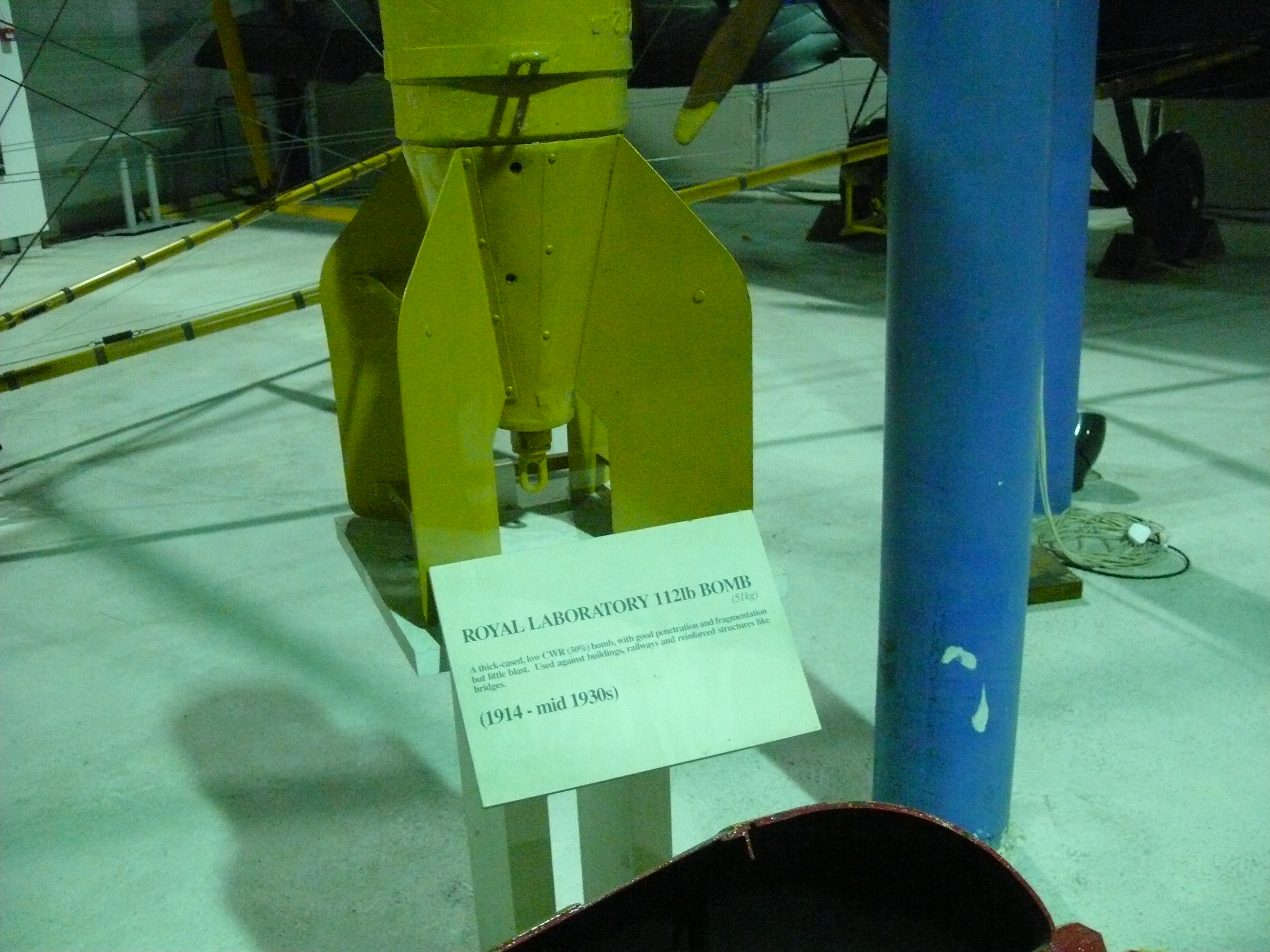

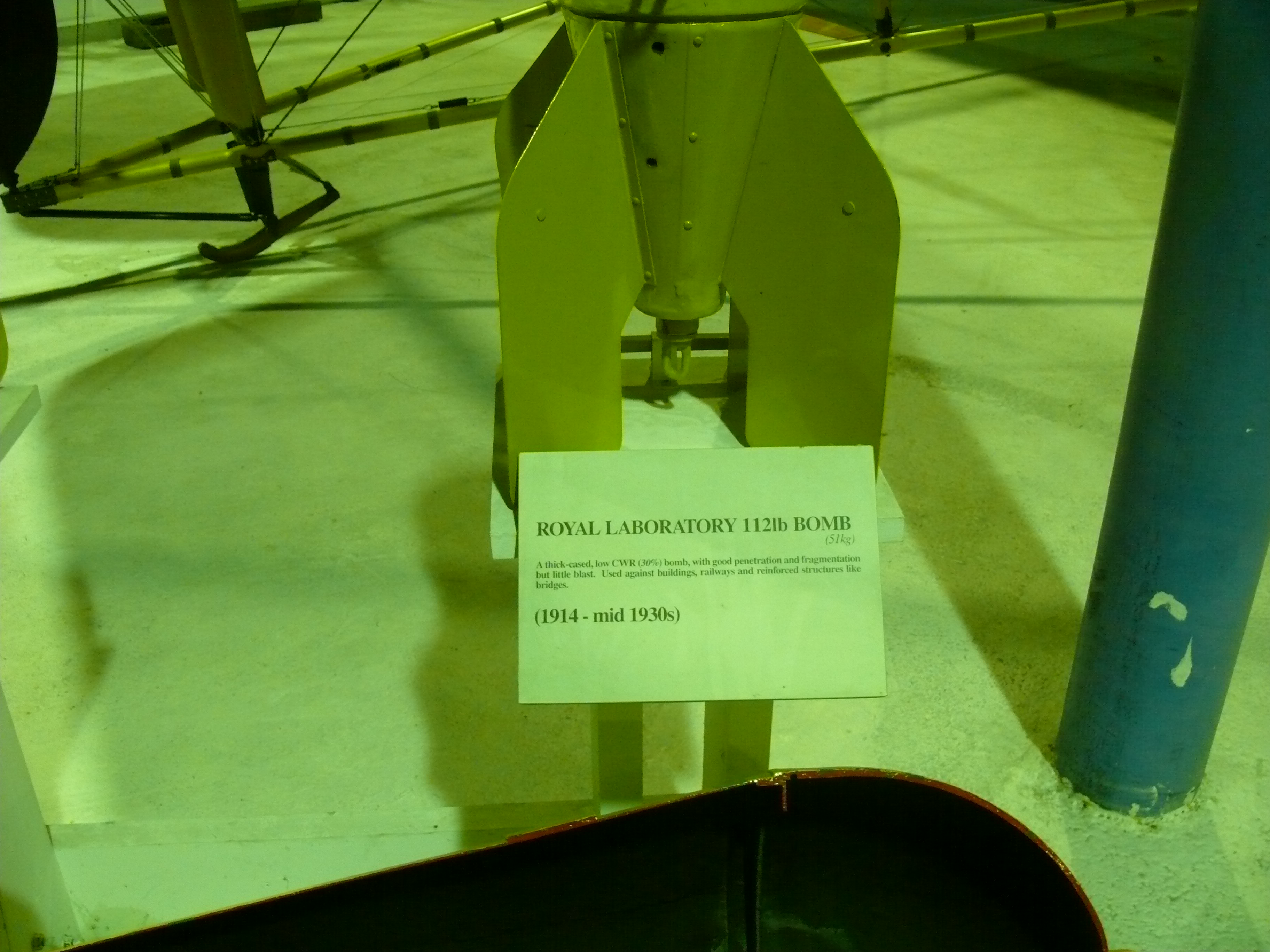

The tail of the Bomb Mk V consists of four tail fins, which fit over the body and are fastened in place with screws. Two sets of box-type struts reinforce the tail fins.
The tail assembly of the Bombs Mk VI and Mk VII consists of a tail cone, which slides over the after end of the bomb body and is secured by a locknut on the exploder tube. Four tail fins are riveted on the cone and are held in place by two sets of box-type struts.

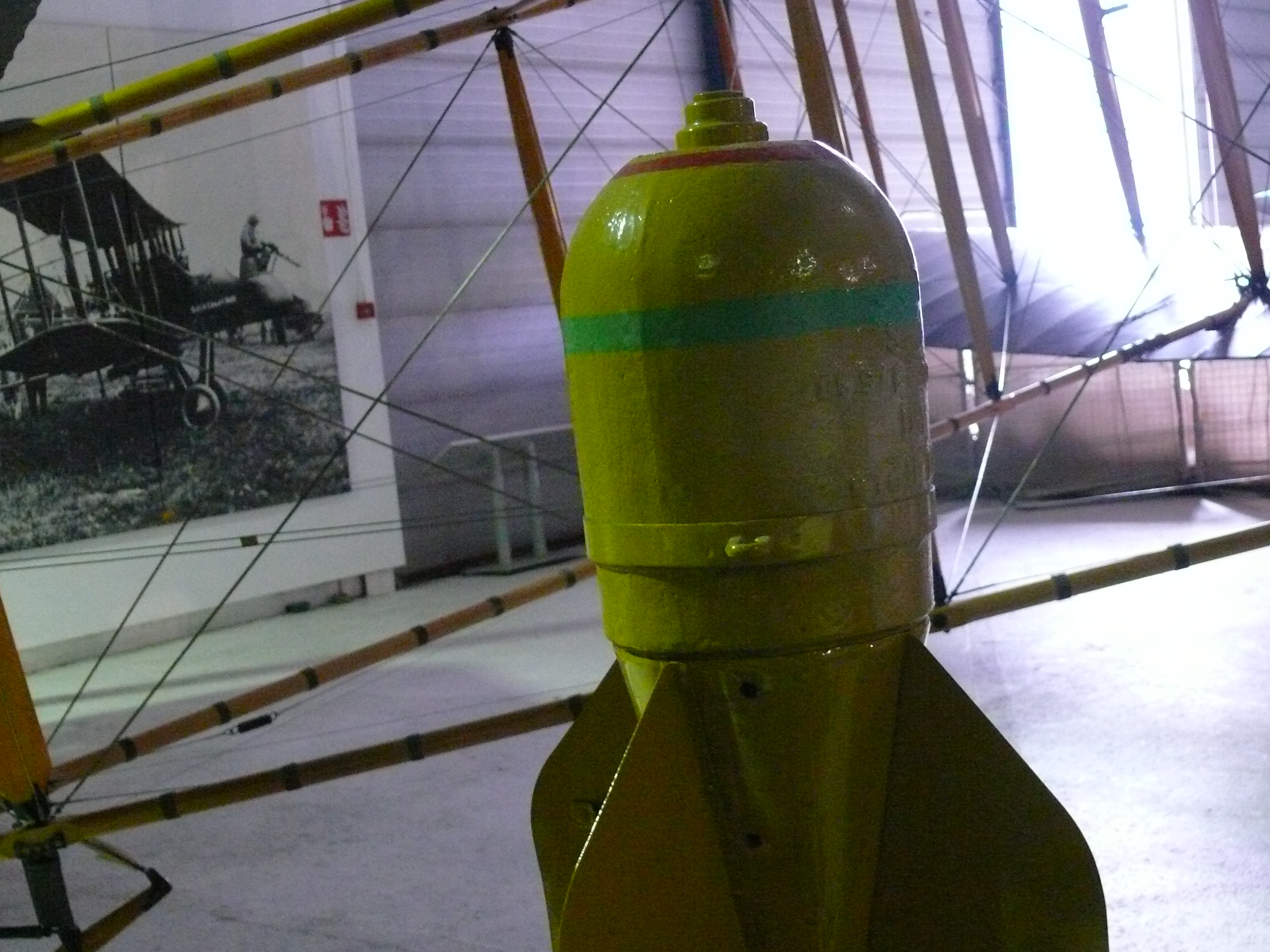

The Bomb Mk V has a U-shaped eye-bolt secured to the body with screws at the center of gravity.
The Bombs Mk VI and Mk VII have a U-shaped eye-bolt fastened to a suspension band around the center of gravity. |
|
