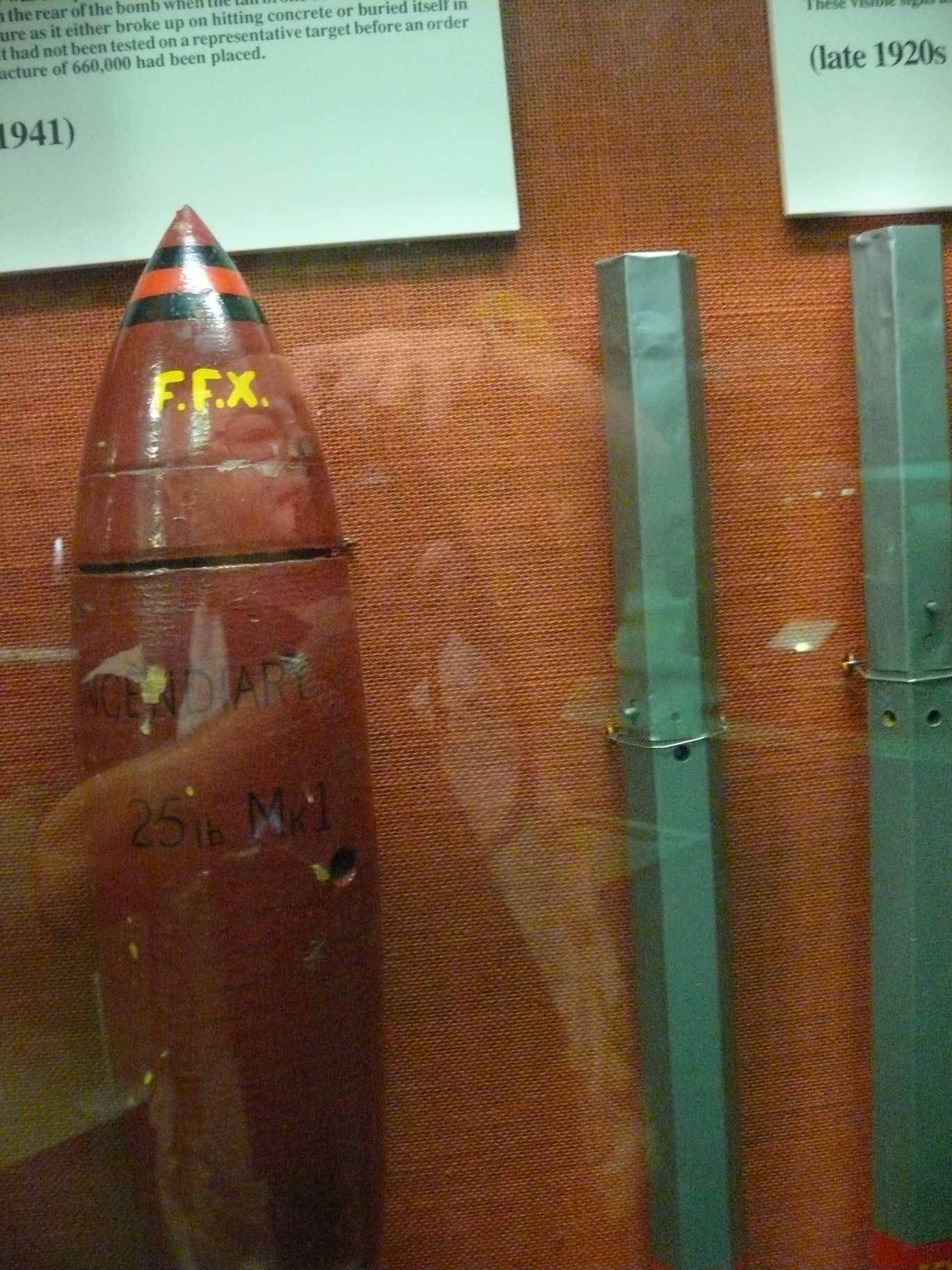

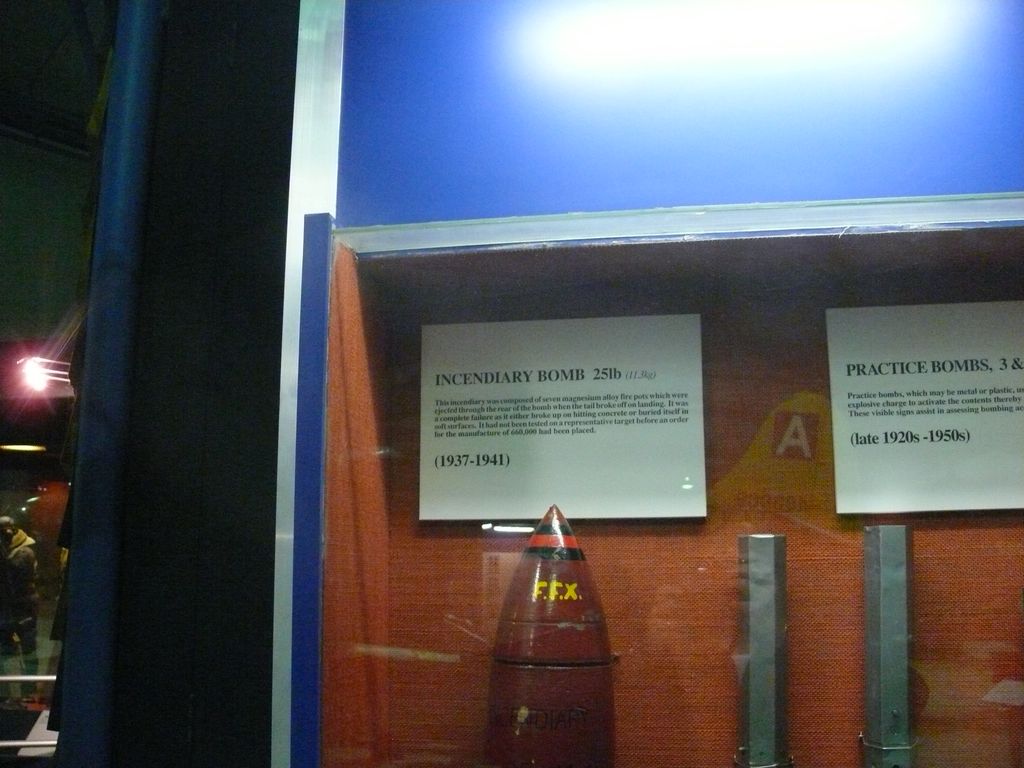

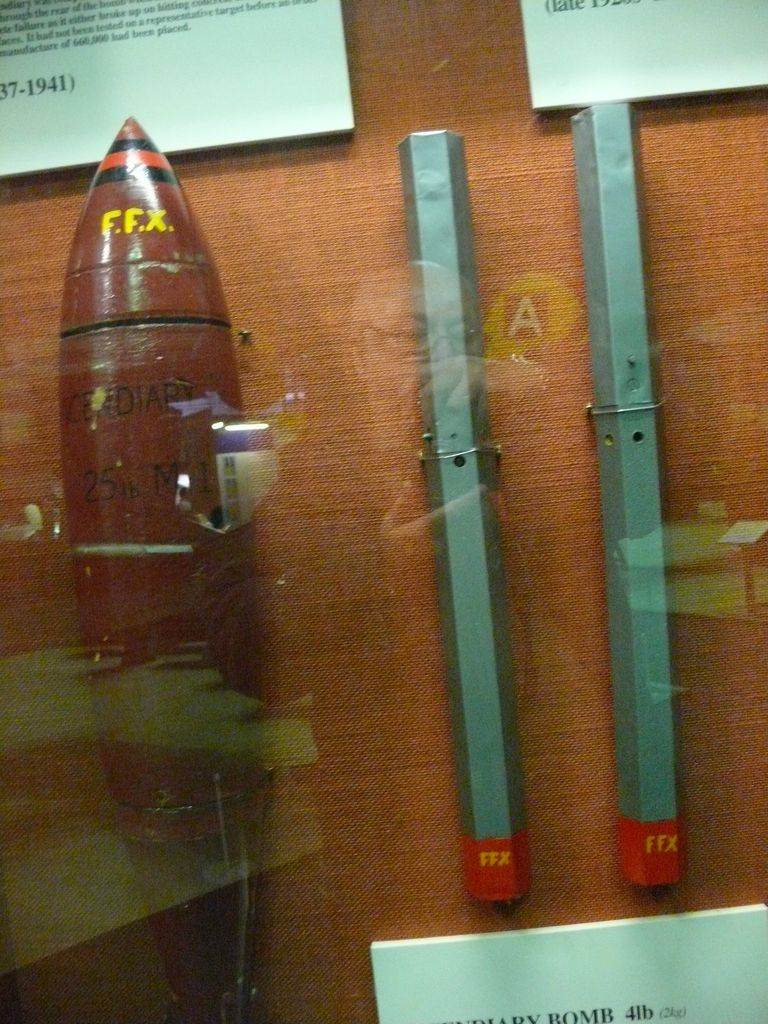

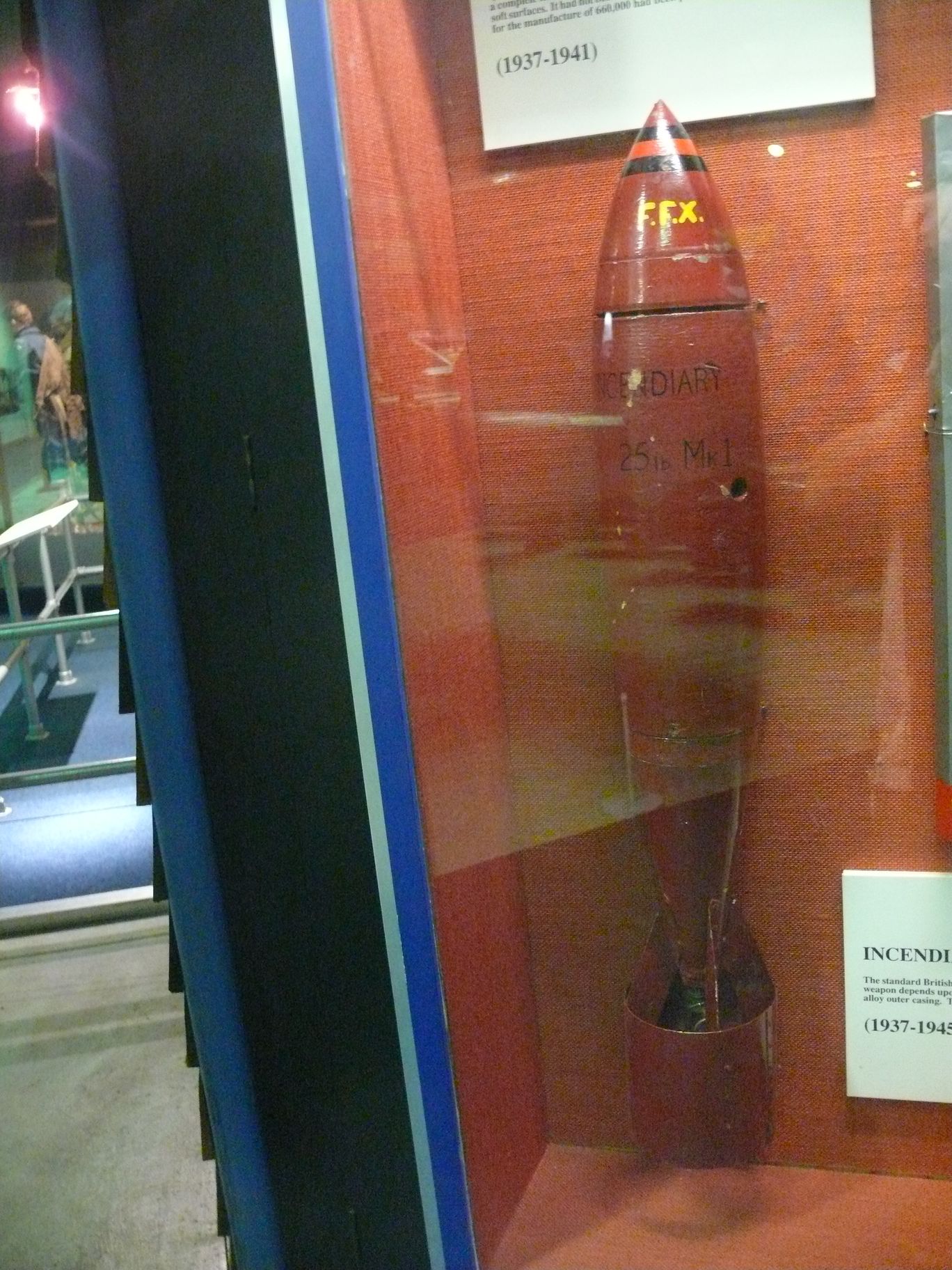

1937 Incendiary Bomb 25 lbs Londres Hendon

1937  Incendiary Bomb  25 lbs  Londres Hendon
English Translation


Historique Voir ICI
History Click HERE

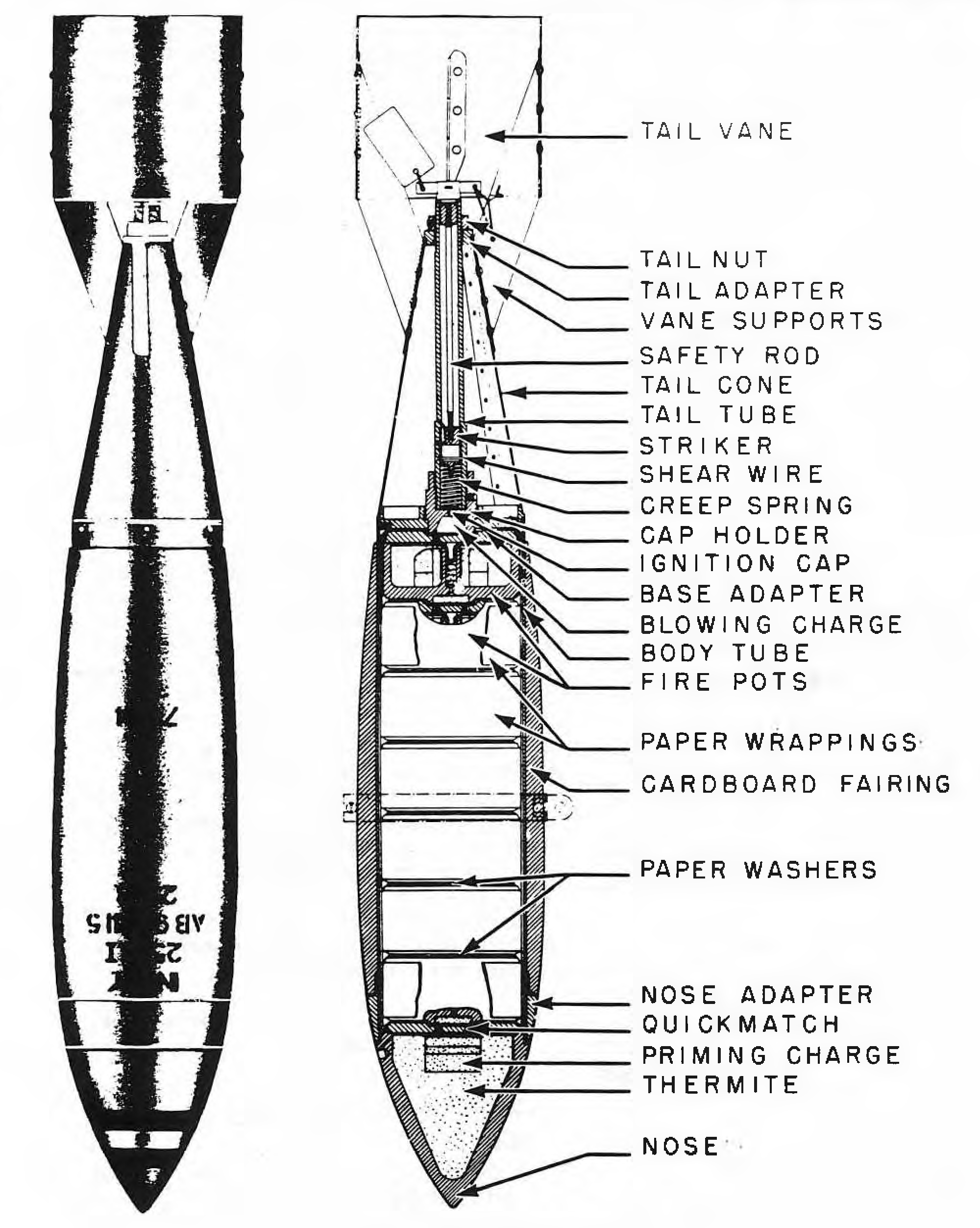

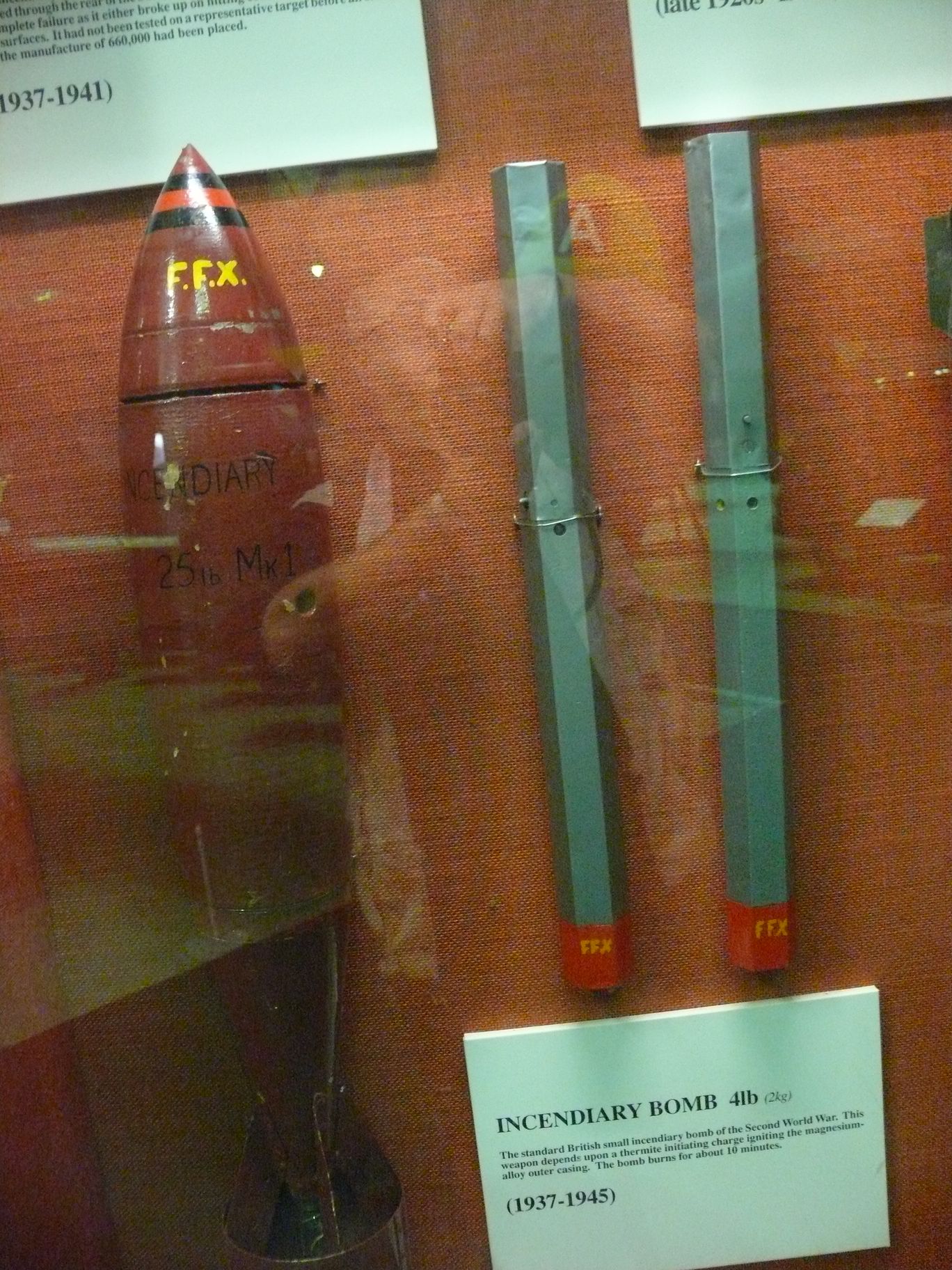

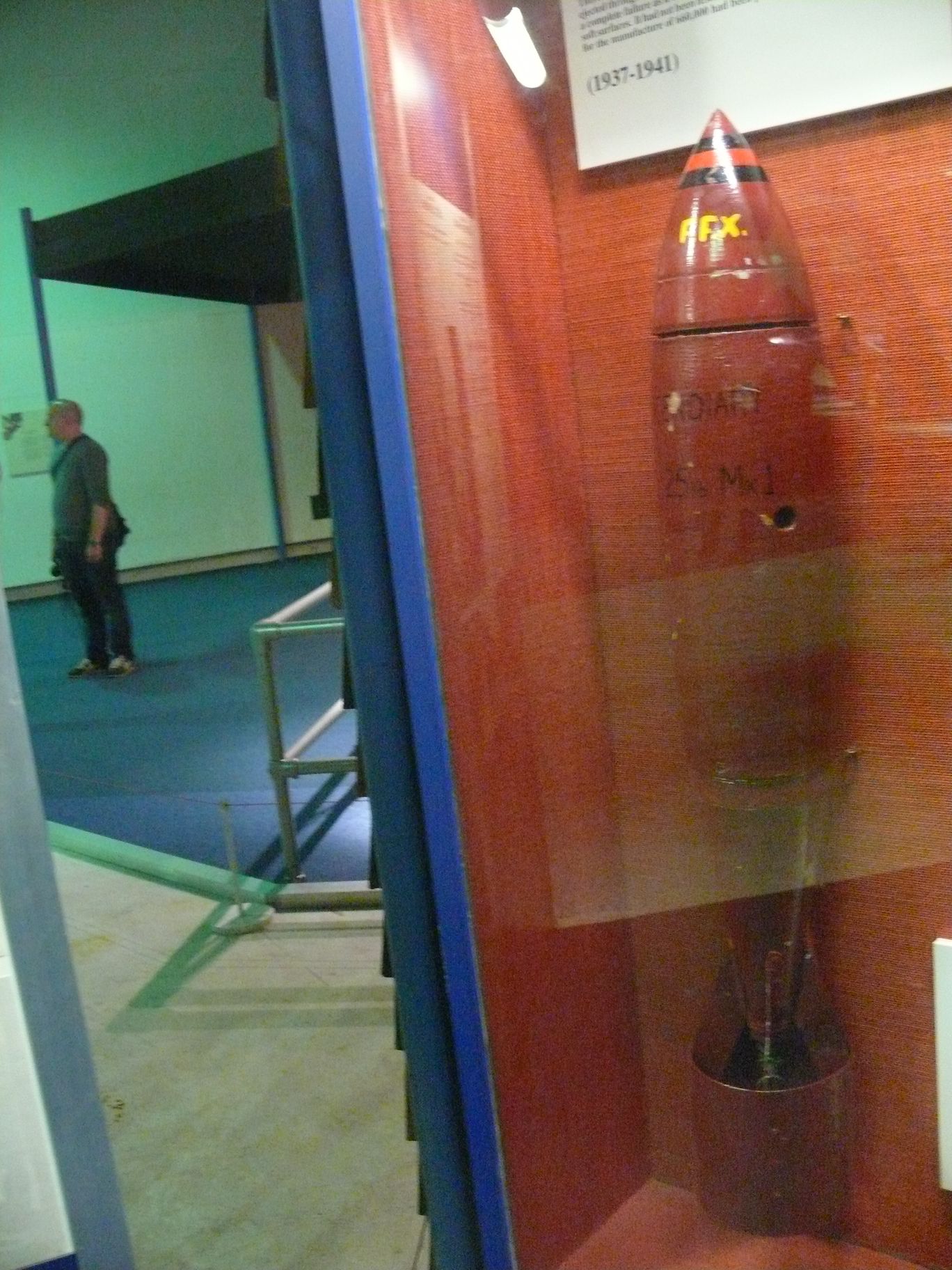

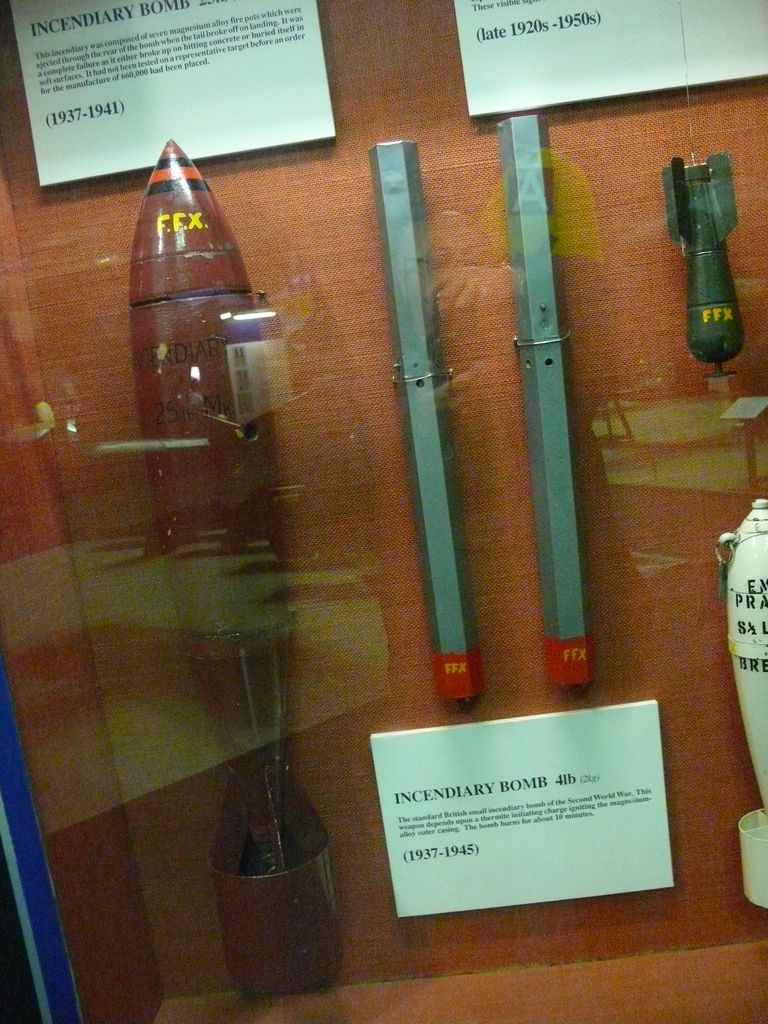

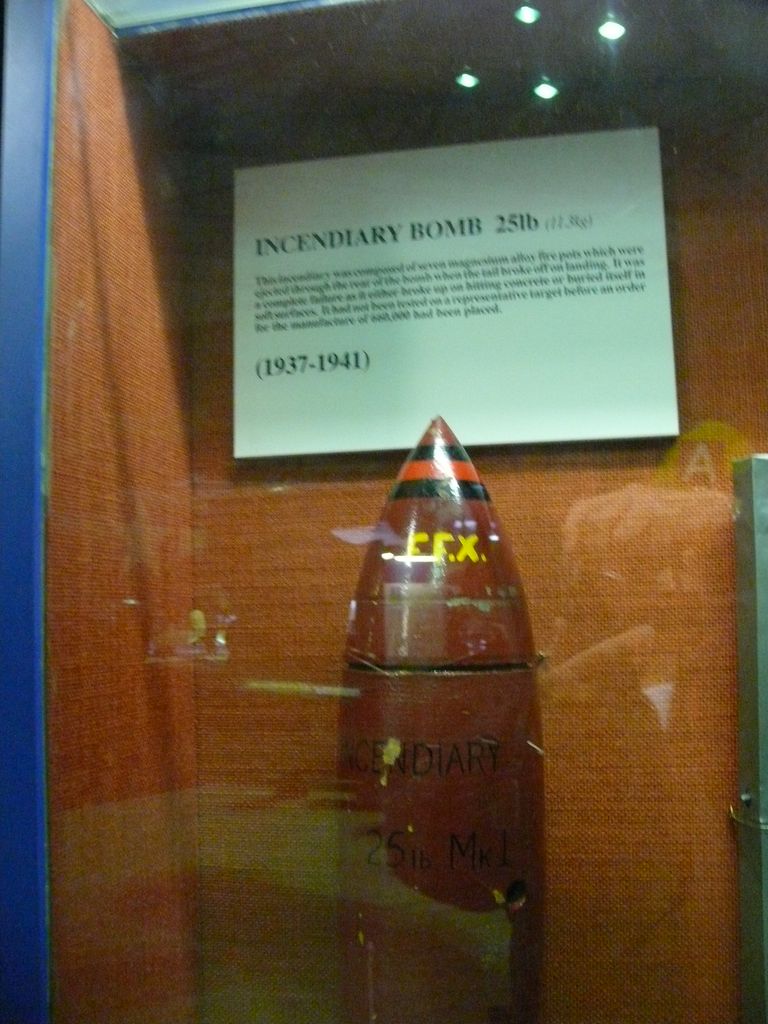

La Bombe  Mk I se compose d'un tube d'acier cylindrique fixé à un nez pointu creux et pointu  On trouve  une colonne de sept conteneurs fermés, appelés pots à feu, logés dans le tube de corps, un adaptateur de base à bride qui permet un montage pour un porte-capuchon, un cône arrière avec une aube cylindrique arrière fixée à celui-ci par quatre supports d'aube, et un tube arrière qui loge une pastille de percuteur, avec un fil de cisaillement et un ressort de fluage, et une tige de sécurité.
Chacun des sept pots à feu se compose d'un récipient cylindrique en alliage de magnésium et formé d'un tube central, qui communique, par un trou à feu, avec un évidement dans un bossage central sur la base du récipient. Le conteneur est fermé par un couvercle en alliage de magnésium, qui présente un évidement central peu profond sur son côté extérieur. Des trous traversant le couvercle mettent cet évidement en communication avec l'intérieur du récipient. Le capuchon d'allumage contient une couche de poudre à canon et une couche de composition détonante.
Le tube central de chacun des pots à feu abrite une charge de retard et est entouré d'une charge de retard et d'une charge d'amorçage pour le remplissage de thermite et de magnésium, qui occupe le reste de la chambre annulaire dans le pot à feu. Une boucle d'attache rapide s'étend dans l'alésage du tube central et a ses deux extrémités réalisées à travers les fentes du tube et à travers deux des trous du couvercle. Une charge d'éjection de poudre à canon est retenue dans l'évidement d'une base centrale, qui est fixée en position par de la gomme laque.

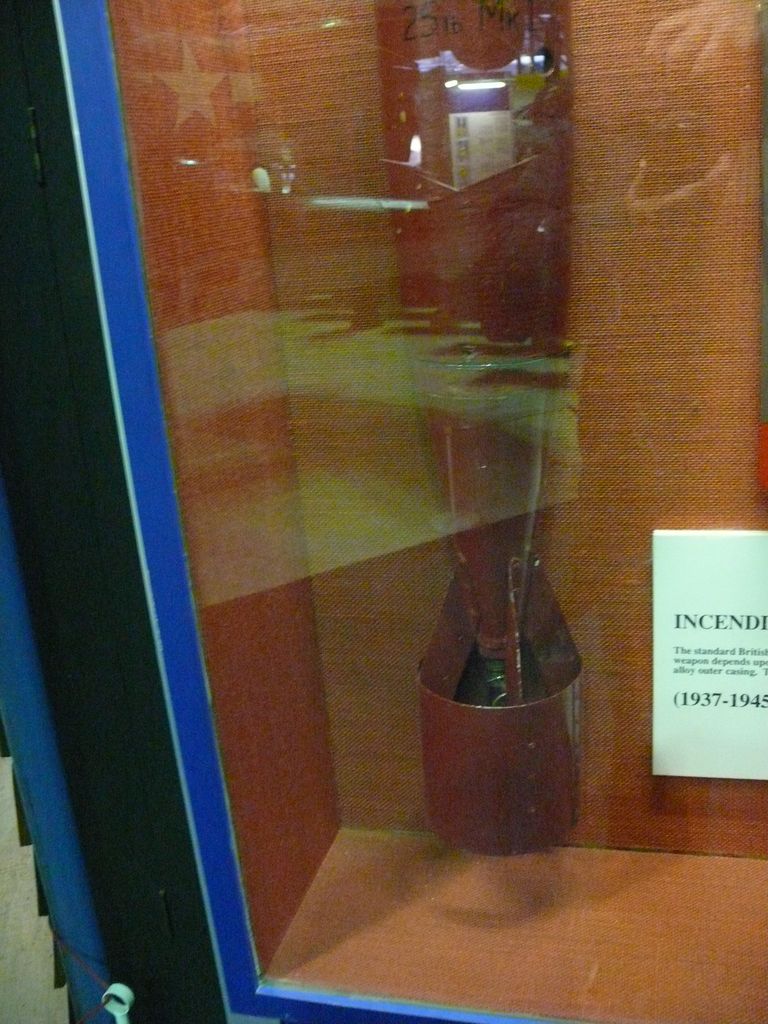

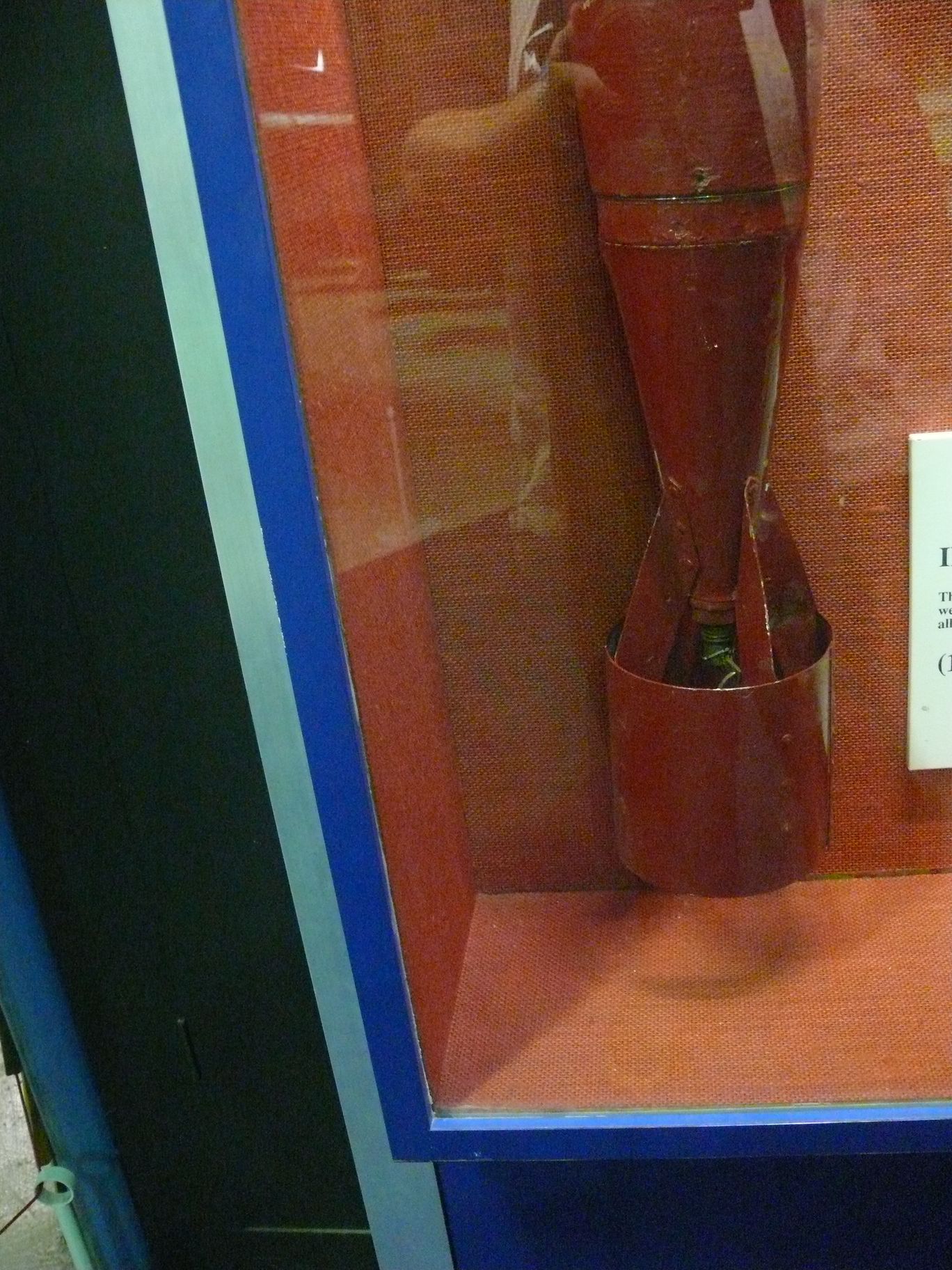

Le cône de queue s'adapte sur la bride de l'adaptateur de base et est maintenu assemblé au corps de la bombe par un écrou de queue, qui se visse sur l'extrémité arrière du tube tad contre un adaptateur de queue. L'adaptateur de queue s'insère dans l'extrémité de déchirure du cône de queue.
La pastille de percuteur a une pointe acérée à l'extrémité avant et est maintenue en position de sécurité par un fil de cisaillement passé à travers des trous dans la pastille de percuteur et le tube de queue. Les extrémités du fil de cisaillement sont soudées pour empêcher le retrait. L'extrémité arrière de la pastille de percuteur reçoit l'extrémité filetée avant de la tige de sécurité. Le ressort de fluage est logé dans l'extrémité avant du lubrifiant de queue et s'appuie contre le porte-capuchon et la pastille de percuteur. La tige de sécurité traverse le tube de queue et est vissée dans l'alésage fileté de la pastille de percuteur.
La Bombe Mk II n'a qu'une légère différence dans la plaque arrière
Un parachute n° 1 Mk I ou un n° 1 Mk II peut être utilisée avec cette bombe.. Il s'insère librement dans la jambe de force cylindrique de la queue de la bombe.

Les bombes peuvent être transportées dans un petit conteneur de bombes ou à partir d'un porte-bombes par une patte sur une bande de suspension

Comme toutes les bombes incendiaires elle sont peinte en Rouge Sombre .
