Canon Anti Aérien 34 mm Fliegerabwehr Kanone Modell 1938 Eidgenössische Waffenfabrik Bern

Canon Anti Aérien 34 mm Fliegerabwehr Kanone Modell 1938 Eidgenössische Waffenfabrik Bern Thun
English Translation
In Memoriam Massimo Fotti

Historique Voir ICI
History Click HERE

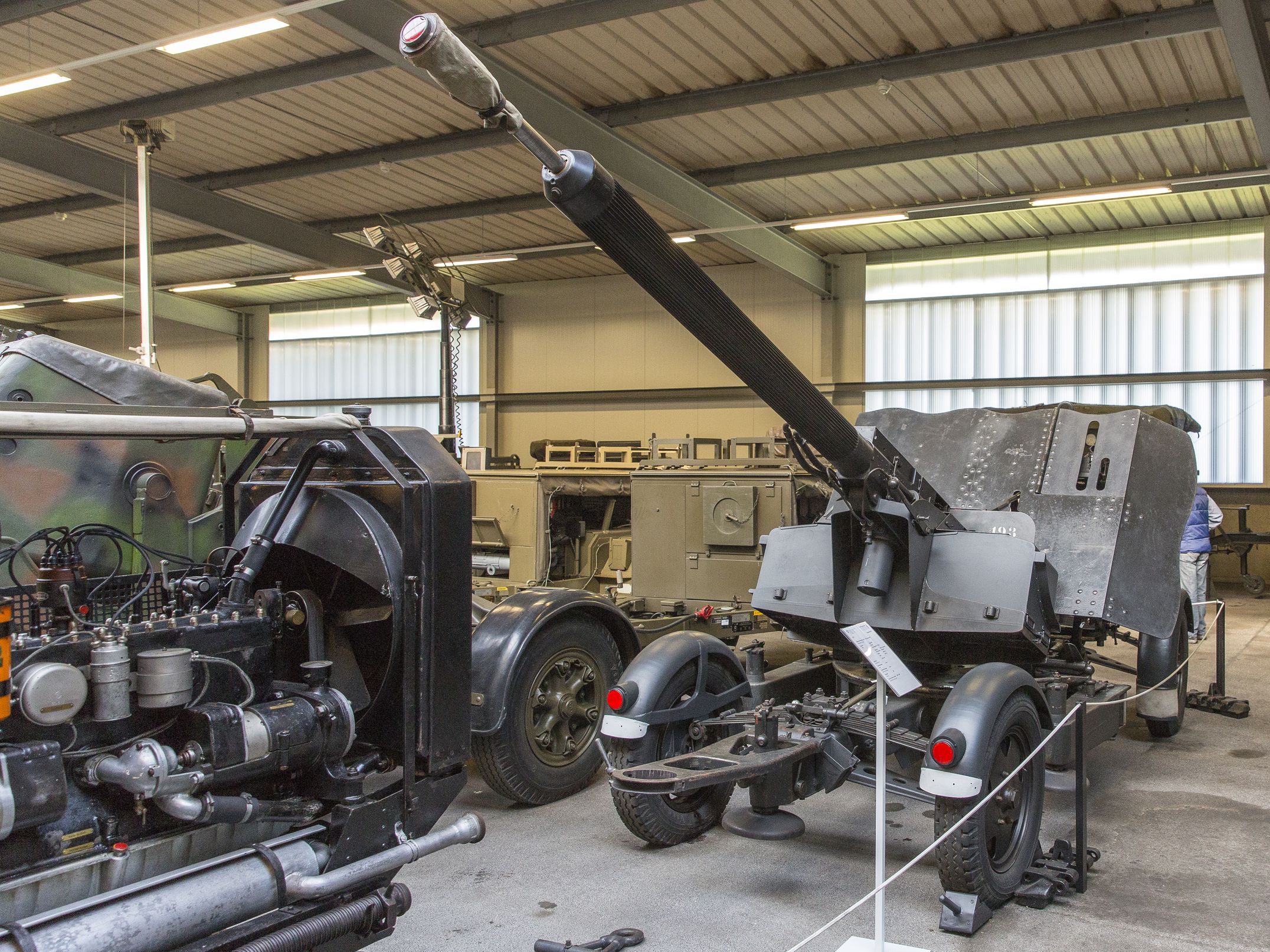

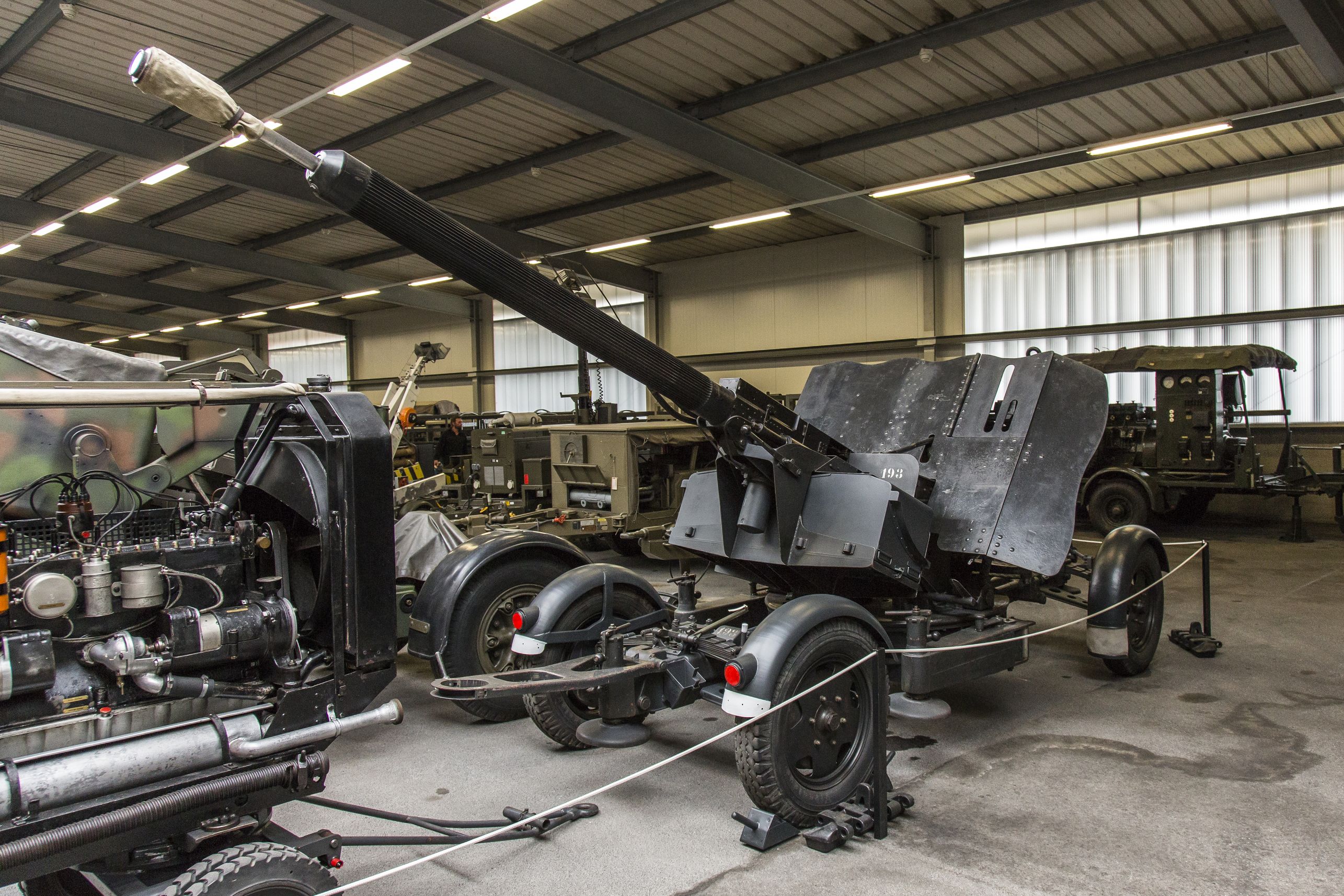

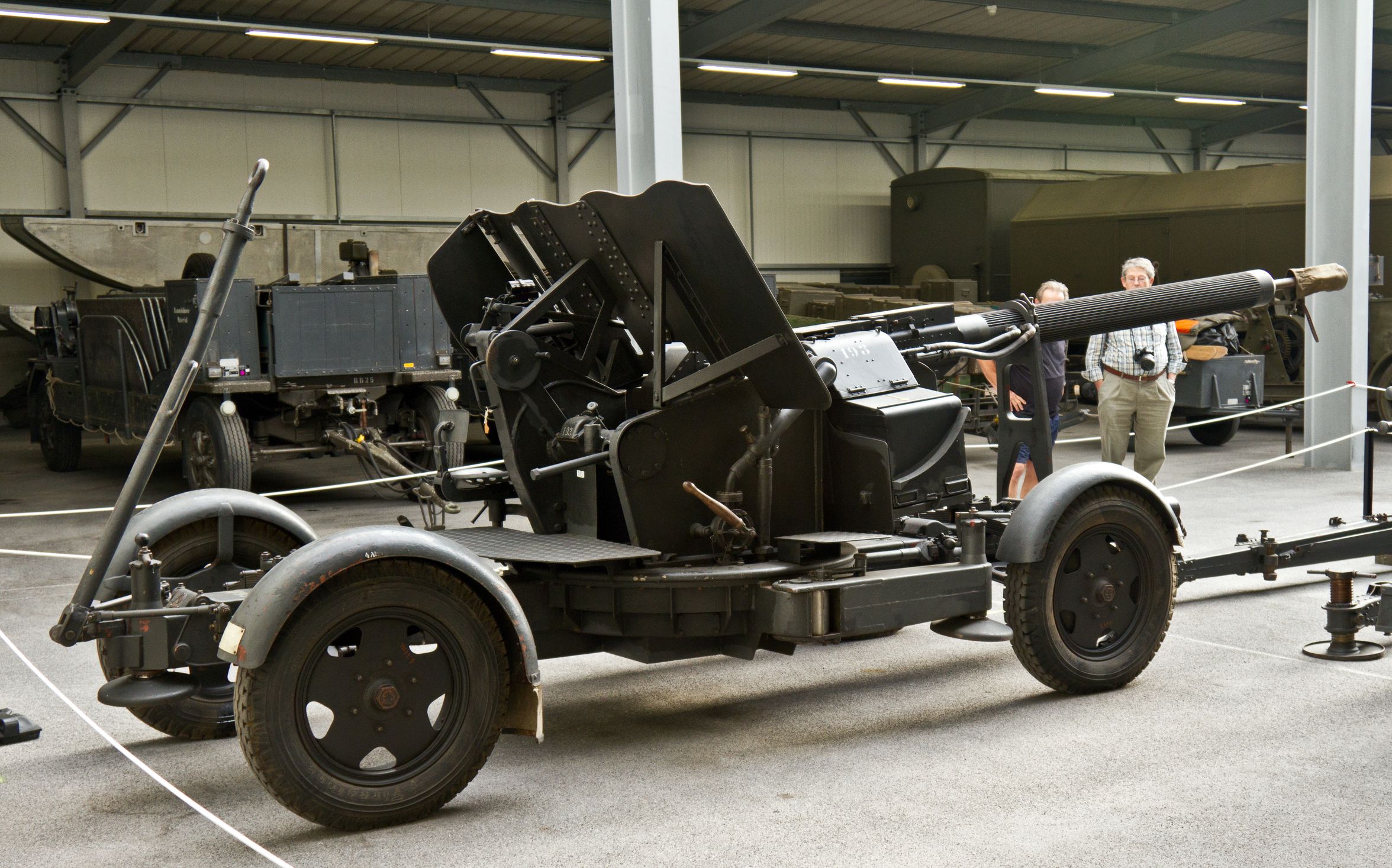

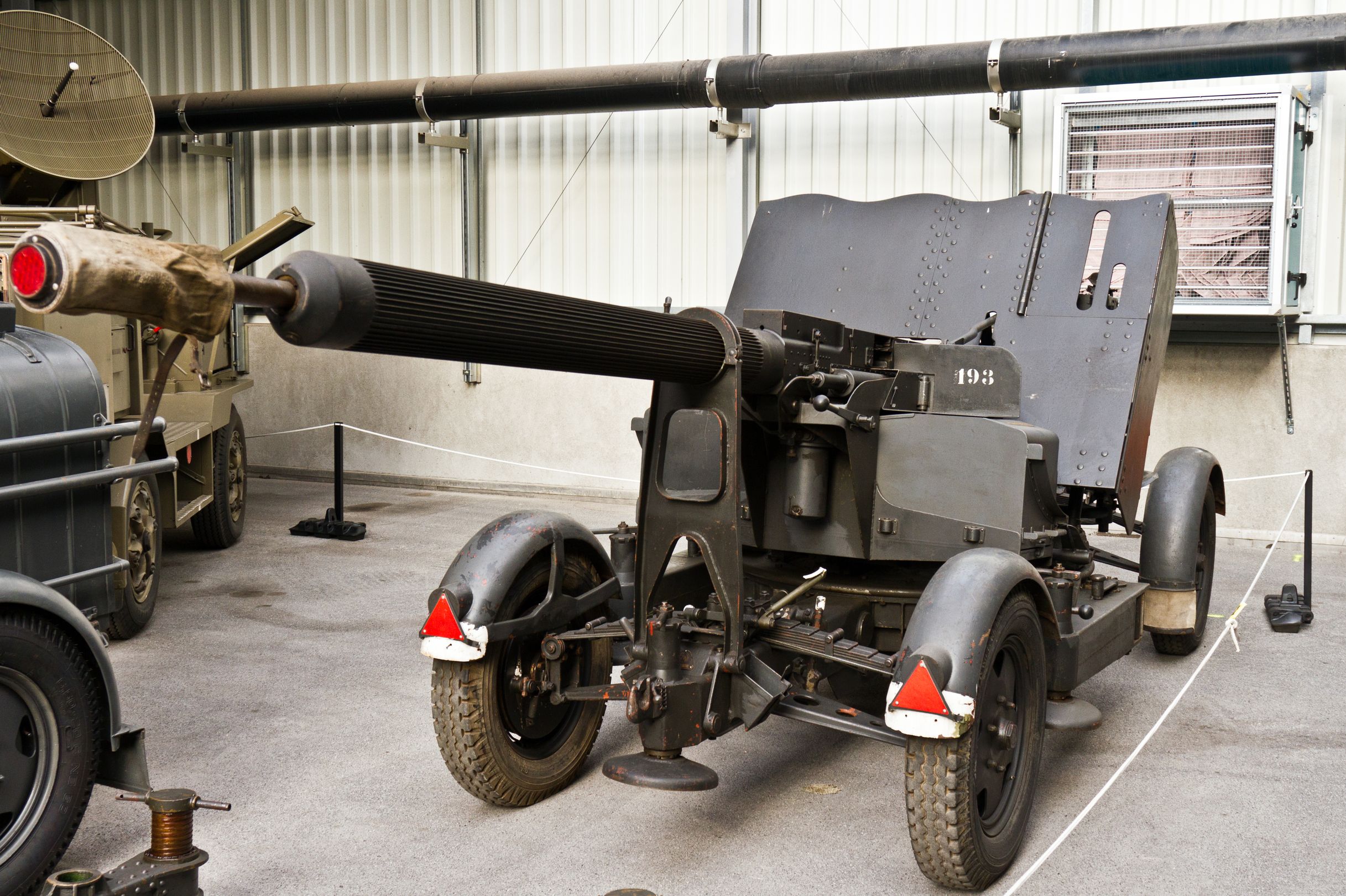

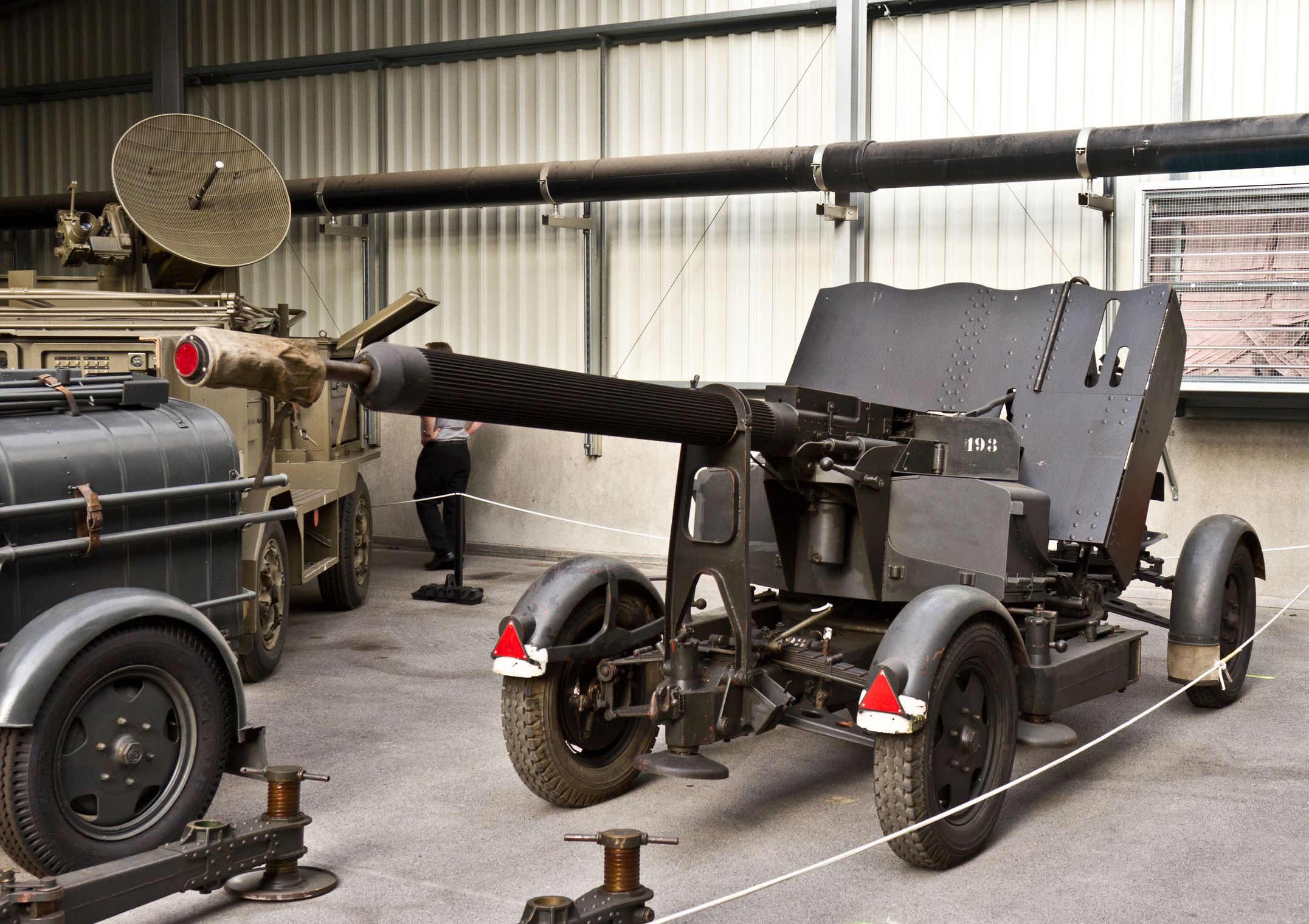

34 mm Fliegerabwehr Kanone Modell 1938
Fabricant Eidgenössische Waffenfabrik Berne
Affectation en batteries anti-aériennes d'aérodrome Batteries anti-aériennes Weir
Année de Mise en service
Année de retrait1950,
Modification en 1942 34 mm Flab Kan 42
Construit 205
Dimensions
Longueur HT 7.8 M
Largeur 1.9 M
Hauteur 1.7 M
Calibre 34mm
Longueur du tube 2.76 M
Frein de bouche  avec frein interchangeable et anneaux factices pour la régulation du recul
Refroidissement par eau   80 litres au total dont 48 litres dans le réservoir du support supérieur et 32 litres dans la chemise de refroidissement du canon
Système de verrouillage à recul avec barillet mobile
Fermeture contrôlée et verrouillée
Mise a feu Au pied pour tir simple et en rafale
Munitions
Entraînement avec traceurs
Combat Obus en acier avec traceurs
Projectile
Panzergranade avec traceur
Panzergranade avec traceur et capuchon balistique
2 Caisses avec 60 coups chacune sur l'arme + 4 caisses en réserve
Accessoires par armes 390 maillons de sangle 1 boîte de télescope 1 boîte à outils 1 bâche 1 housse de protection pour dispositif de lissage 1 bonnet de museau avec oeil de chat 1 étui en toile avec clé spéciale 1 étui en toile avec 1 tige de nettoyage 1 lame 1 pioche 1 chariot brosse 1 seau à eau en toile 1 entonnoir à eau 2 cordes de traction 10 fausses cartouches
Pour  3 canons 1 boîte de télescope (réserve) 1 boitier avec visière de contrôle Par Flpl.Flab.Bttr., Stauwehr-Flab.Bttr. ou arme de 34 mm 1 boîte de mécanicien d'armes
Equipe de tir 1 chef de piece
                     1 pointeur -tireur
                     1 aide au tournage
                     2 Pourvoyeur +1 auxiliaire
                     2 gardiens de munitions
Véhicule tracteur GMC CCKW 352 4t 6x6
                            GMC CCKW 353 4t 6x6
                           Saurer, Berne, FBW 5t 4x4
