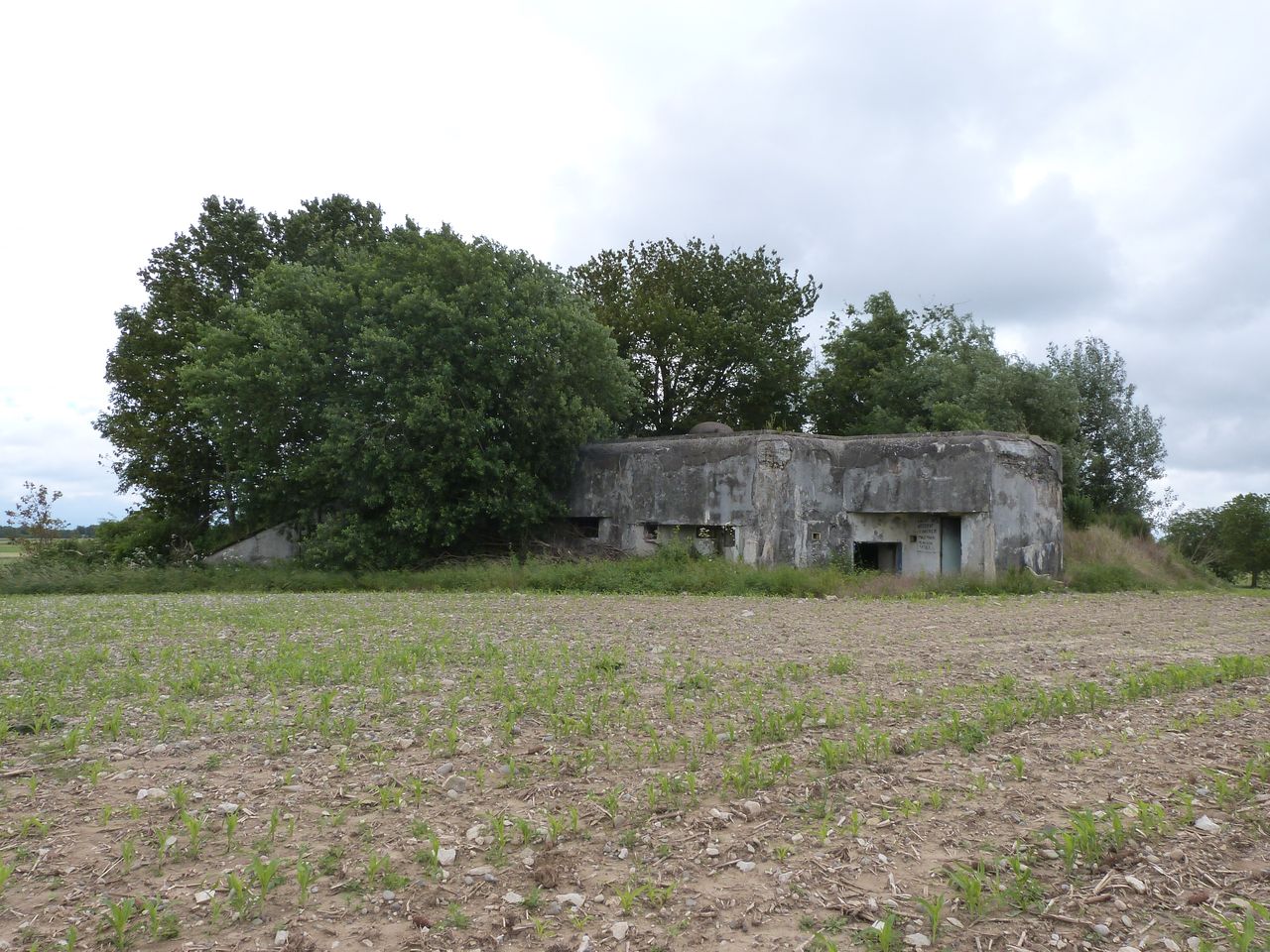

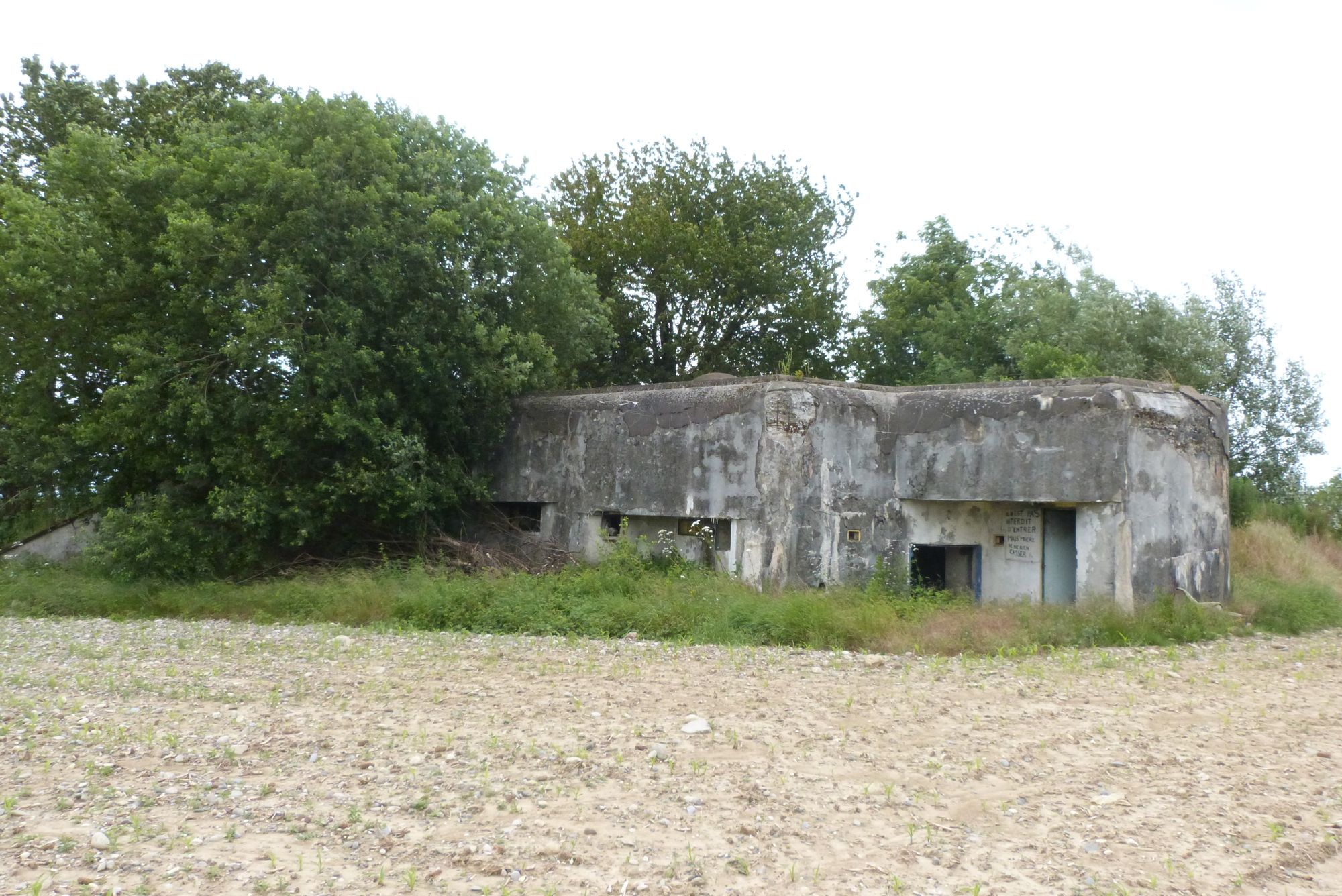

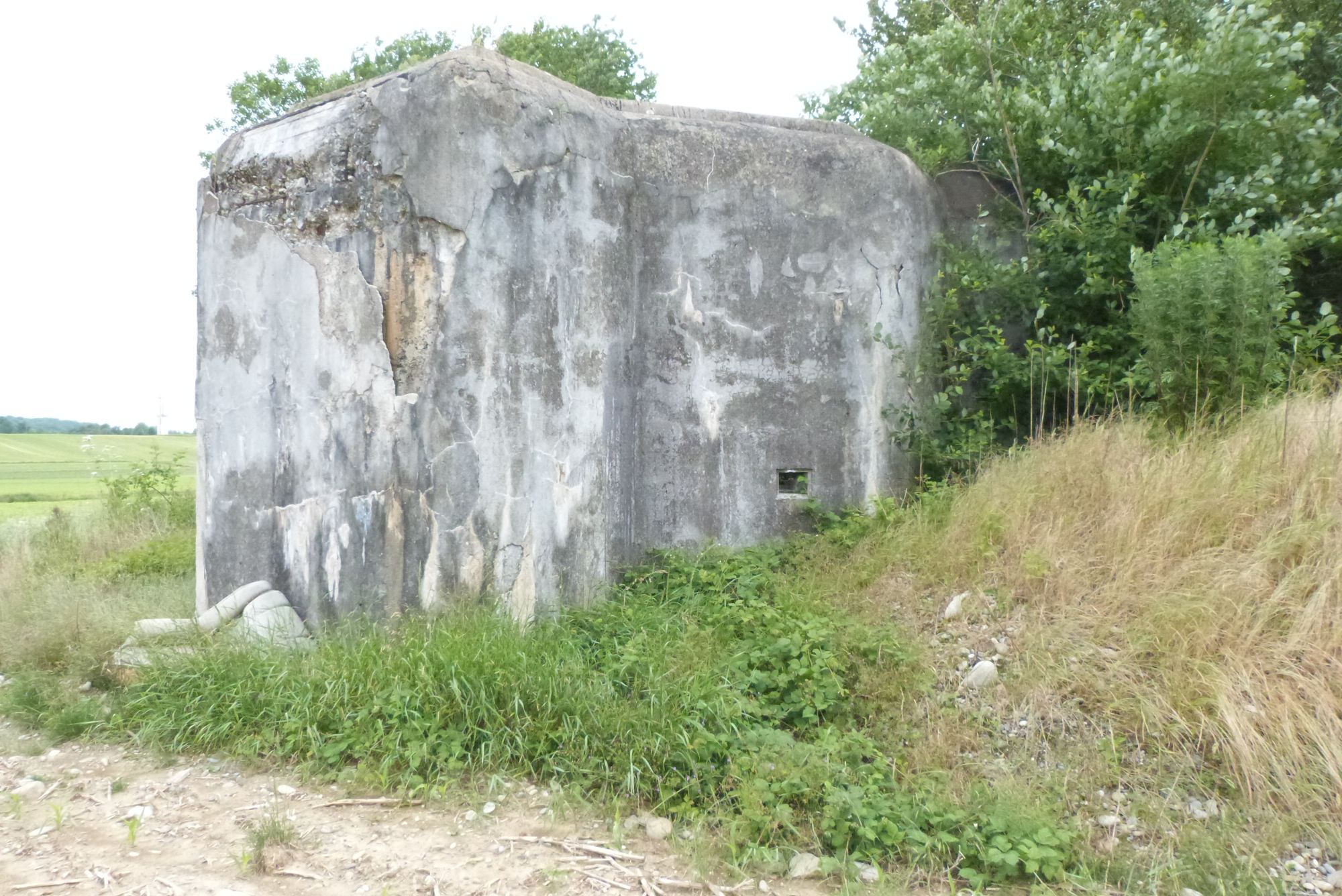

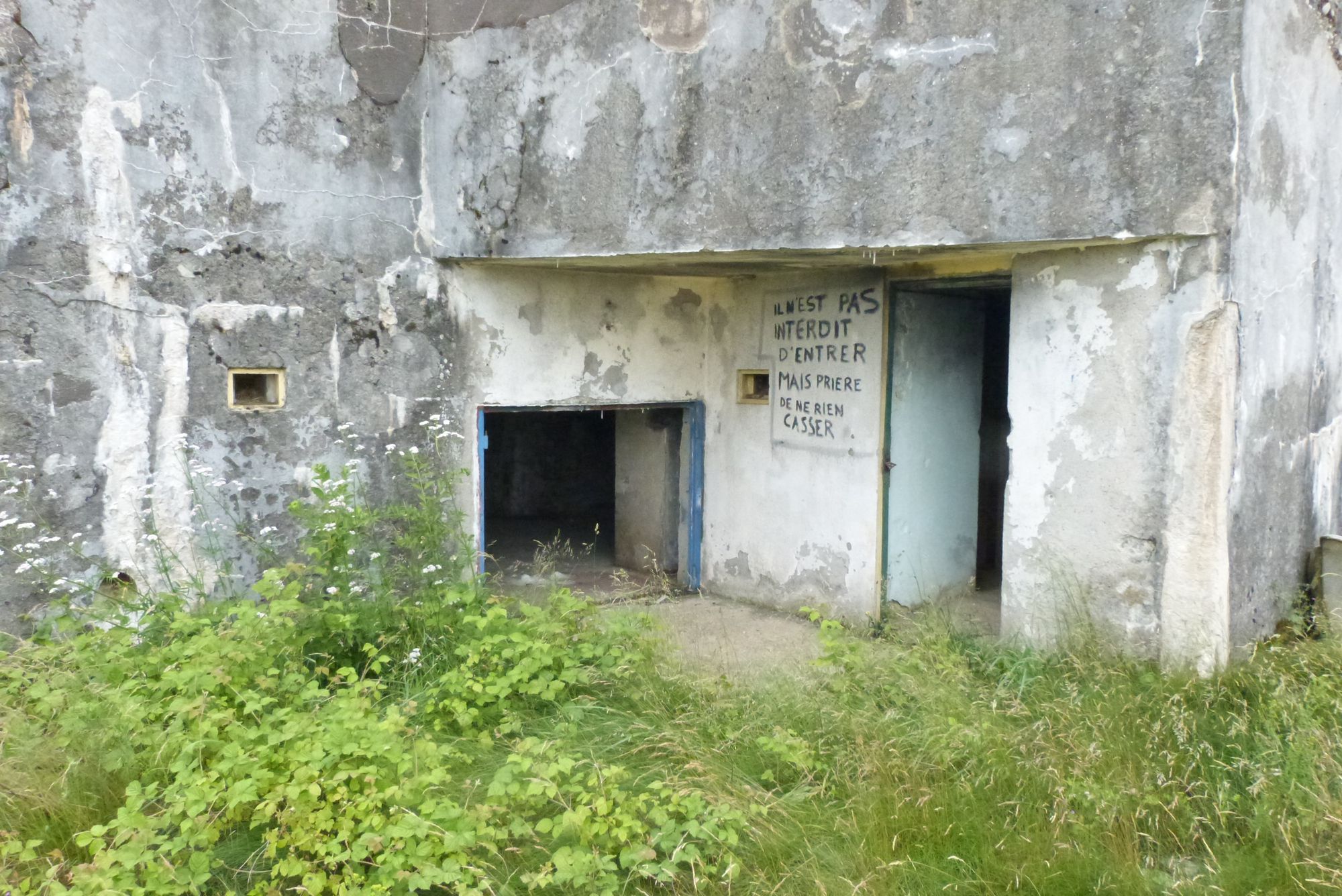

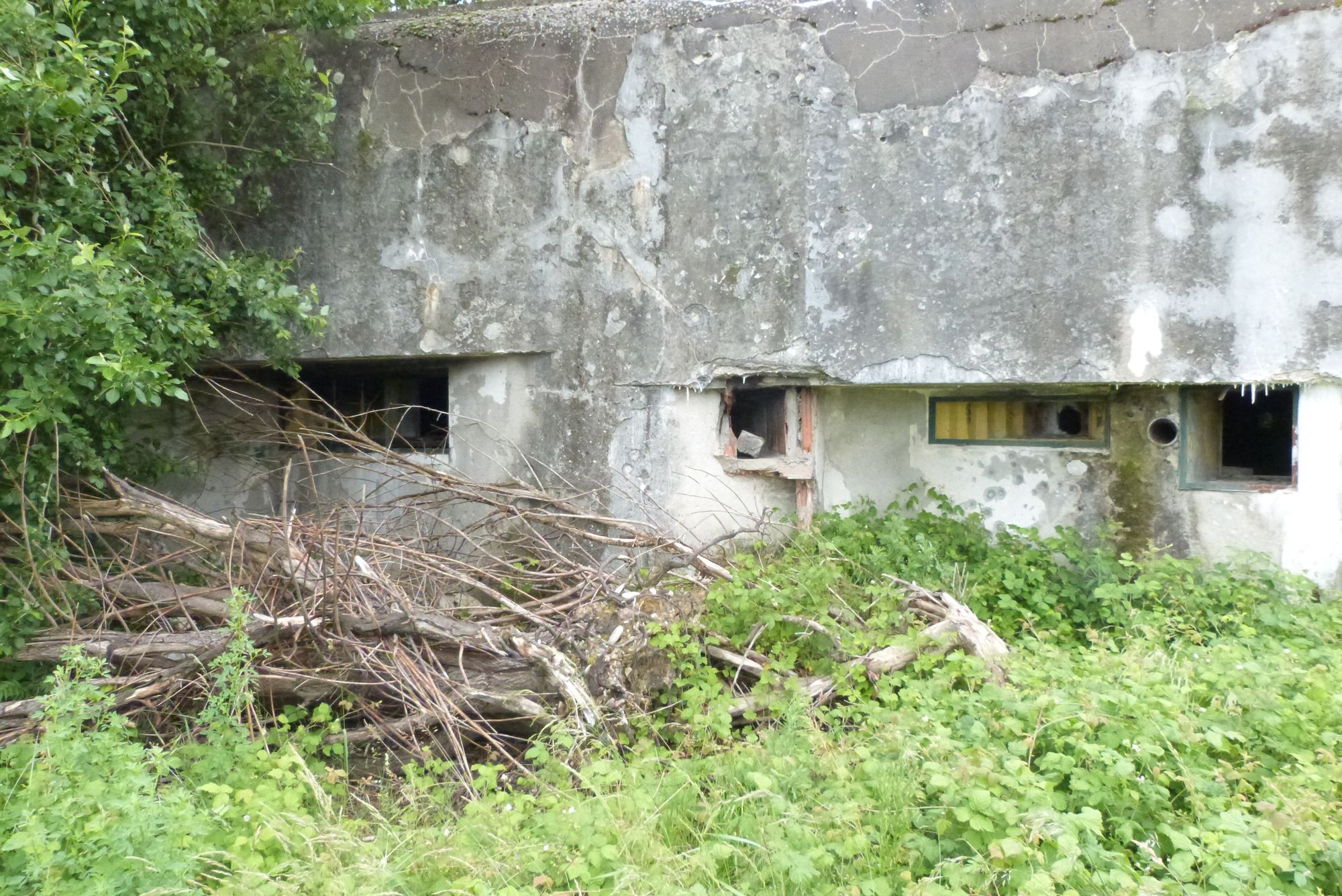

SF ALtkirch SS Franken 91- Hellfrantzkirch Stettten 68510

La ligne Maginot se présente donc après de nombreuses études s’échelonnant sur presque 10 ans  comme  un dispositif complexe s'échelonnant  en profondeur sur différents niveaux depuis la frontière.
Dans l’absolu car la ligne n'a pas été conçue de manière homogène, et sa réalisation n'a en général pas été conforme aux projets d'origine pour des raisons essentiellement budgétaires on distingue quatre parties distinctes.

1  la ligne des avant-postes, destinée avant tout à détecter une attaque brusquée et à la retarder un temps grâce à des dispositifs prévus (routes minées, barrières, etc.) pour laisser le temps à la « ligne principale de résistance » de se mettre en état d'alerte On trouve des Petites casemates et des Maisons Fortes

Petit Ouvrage	Maison Fortifiée ( MF)

2  la « ligne principale de résistance » est à environ deux kilomètres derrière les avant-postes. Elle était matérialisée par un double réseau de rails antichars et barbelés

Internet

le réseau de Barbelés   est large de 12,5 mètres, soit six rangs de piquets en forme de queues de cochon d'un mètre de haut qui soutiennent les fils en formant des vagues, avec des ardillons plantés dans le sol et dépassant de 20 cm. Son  rôle : freiner l'infanterie assaillante pour que les mitrailleuses puissent la faucher.
Le réseau de rail est composé de sections de rails de trois mètres enterrées à la verticale sur six rangs de profondeur, dépassant de 60 cm à 1,3 m au-dessus du sol.
Son rôle :'arrêter les véhicules assaillants afin qu’il soient détruits ensuite par les canons anti char

Barbelés	Rails

elle est couverte  par les tirs d'artillerie des Gros Ouvrage.  .
3 Les abris d'intervalles destinés à assurer la protection d'une partie des troupes combattantes à l'air libre. les casemates d'intervalle avaient pour but d'assurer la continuité de feux de la Ligne Principale de Résistance entre deux ouvrages. Il existe deux types de casemates, les casemates dites en couple (chaque casemate flanque son propre côté) et les casemates double (elles sont munies de deux chambres de tir pour flanquer des deux côtés à la fois).

Contrairement aux ouvrages, les casemates ne sont pas reliées entre elles par galerie, et ne sont armées d'aucune tourelle. Leur équipement, bien que restreint, est à peu près le même que les ouvrages (petite usine, petite salle des filtres, etc.).Il s'agit en fait de casernes souterraines équipées uniquement pour le combat rapproché.

Internet

4 L'arrière du front comporte tous les équipements de soutien logistique : réseau de téléphone et d’électricité, routes et voies ferrées militaires de 0,60 m dérivées du système Pechot, dépôts de munitions, casernes de temps de paix, postes de commandement, etc.
Au total, la ligne Maginot a coûté plus de cinq milliards de francs de 1930 à 1936 soit 1.6 % du Budget de l’Etat

WikiMaginot

Le secteur défensif puis fortifié d'ALTKIRCH (SFAL) couvre un front d'environ 40 kilomètres le long du Rhin et de la frontière Suisse, entre Kembs (exclus) et Winkel à l'Ouest du Glaserberg. Il est encadré au Nord par le SF du MULHOUSE , et au sud-ouest par le SD de MONTBELIARD .

Cartes regions

Le profil géographique du secteur est varié. D'Est en Ouest, on trouve la plaine du Rhin avec l'extrémité Sud de la forêt de la Hardt (ou Harth en 1939), la "falaise" marquant le début du Sundgau - extrémité alsacienne du Jura - et une suite de collines montant progressivement vers le massif du Glaserberg, d'une altitude de presque 800 m. La frontière clairement marquée par le cours du Rhin sur la gauche du SF laisse place à une limite relativement virtuelle avec la Suisse, sans barrière naturelle claire.
La mission du secteur consiste essentiellement à interdire la remontée vers Belfort d'une force qui aurait violé la neutralité Suisse ou franchi le Rhin dans la limite des 4 lieues (12 km) non fortifiées devant Bâle prescrite par le traité de Paris de Novembre 1815.
Bien que prévues dans les plans initiaux, aucune construction CORF n'a été réalisée dans ce secteur. Cependant, à partir de 1936 la MOM a entamé la construction de fortifications plus légères pour palier l'absence de ces constructions CORF.
Le cœur du travail de fortification réside dans l'importante ligne de gros blockhaus et casemates d'artillerie STG Mle 1937 sur la bretelle Sierentz-Brochritty qui chemine vers le Glaserberg selon un arc situé précisément à 12 kilomètres de Bâle. Celle-ci est composée de :
- 32 blockhaus d'infanterie, simples ou doubles, pour canon antichar et mitrailleuses.
- 7 casemates d'artillerie pour canons de 75mm en flanquement.

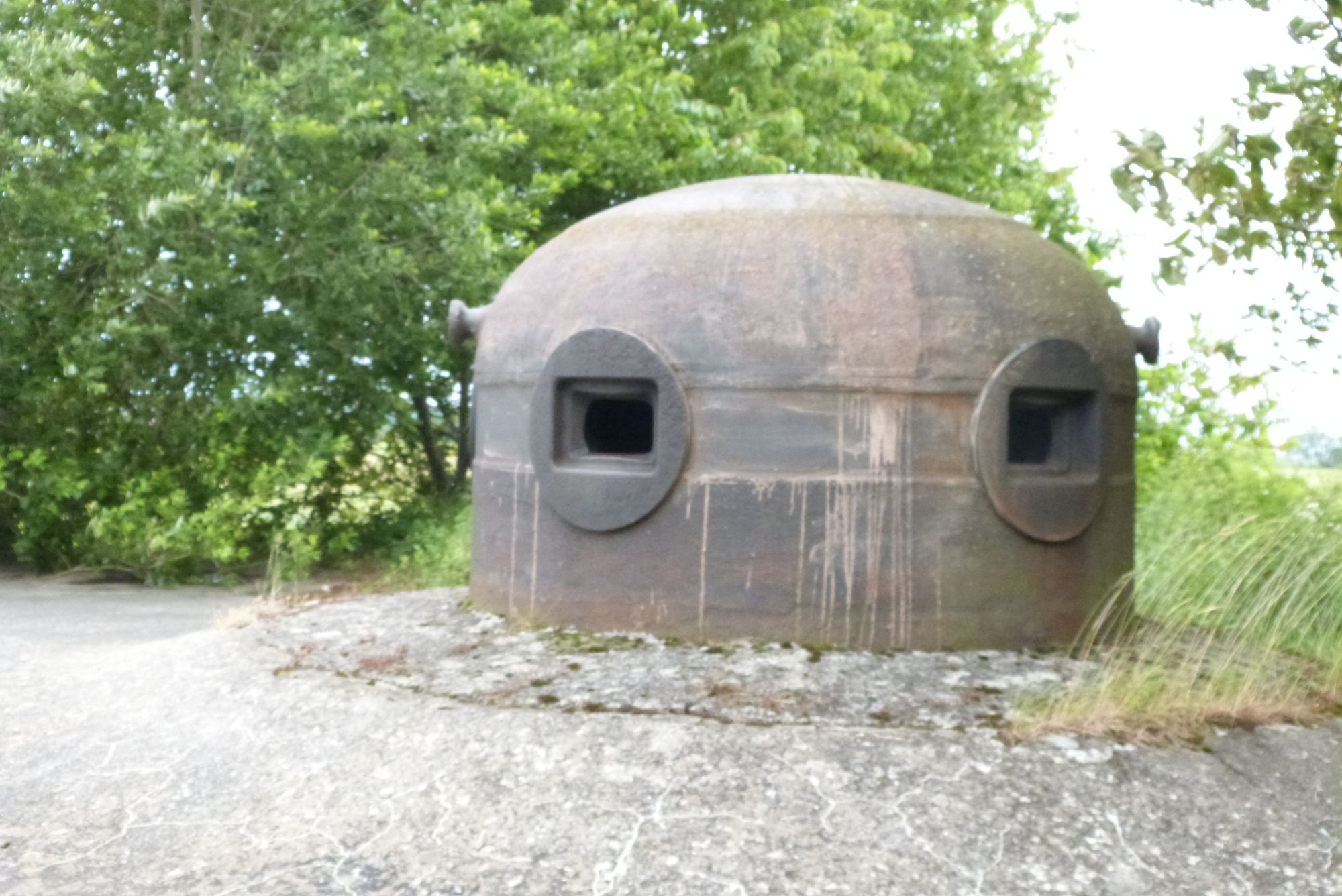

Hors cette ligne continue de blocs massifs, proches en conception des casemates CORF, la MOM multiplie aussi les coupoles type 7° Région Militaire et autres blockhaus entre ces constructions STG. Cette ligne STG est prolongée de 8 kilomètres sur le Glaserberg par une trentaine de blocs et abris tardifs, largement inachevés.
A partir de 1939, apparaissent 17 blocs de type Garcherysur la berge du Rhin et sur le premier tronçon - construit avant guerre - du canal d'Alsace (G66 à G83), ainsi que deux lignes successives (dites "ligne d'arrêt" et "ligne de la falaise") à deux puis 5

kilomètres en arrière des blockhaus de berge.
Plusieurs organisations complémentaires viennent renforcer l'ensemble:
- une bretelle de blocs au plus prés de la frontière Suisse, entre Huningue et Hégenheim.
- Quatre batteries d'artillerie lourde préparées dans la forêt entre Muespach et Bettlach.
- Plusieurs épis ALVF dans la haute vallée de l'Ill, à Carspach, Waldighoffen et Steinsoultz. Leurs cibles prioritaires sont les nœuds de communication et les villes allemandes du haut pays de Bade, ainsi que la nouvelle forteresse d'Istein en construction.
- une amorce de bretelle de protection du canal du Rhône au Rhin entre Dannemarie et le territoire de Belfort, de nature similaire aux défenses d'écluses qu'on peut voir sur les SF de COLMAR ou de MULHOUSE.
- et l'habituelle infrastructure complète : casernements, routes stratégiques, réseau téléphonique,...
En complément, il faut signaler la présence de nombreuses fortifications allemandes construites pendant la période d'annexion (1870-1918) le long de l'ancienne frontière avec la France (limite Haut-Rhin - Territoire de Belfort). Cette "Grenze Stellung", orientée dans le mauvais sens par rapport aux nouvelles données géopolitiques, n'a probablement pas été réutilisée dans le cadre de la ligne Maginot. Il existe aussi des blockhaus français, notamment le long du cours de la Largue, construits vers la fin de la 1ère guerre mondiale et qui sont eux orientés dans le "bon sens".

En temps de paix, le SF est rattaché à la Région Fortifiée de Belfort, et est commandé par le Colonel adjoint au Général gouverneur de Belfort. Il n'a pas de devise ni d'insigne officiels.
