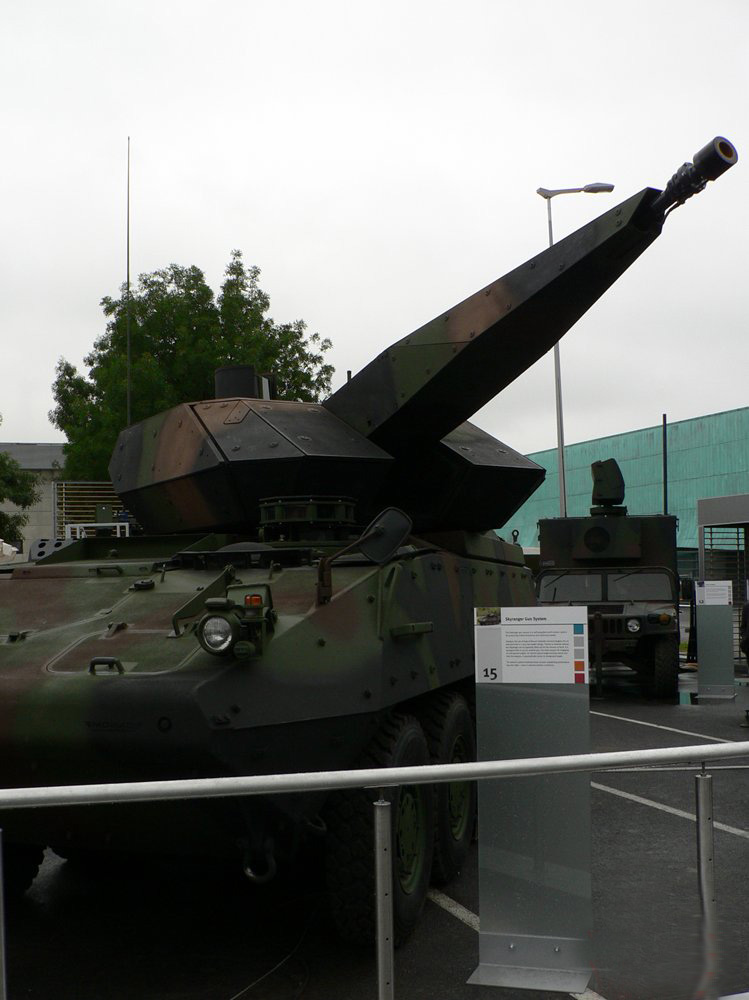

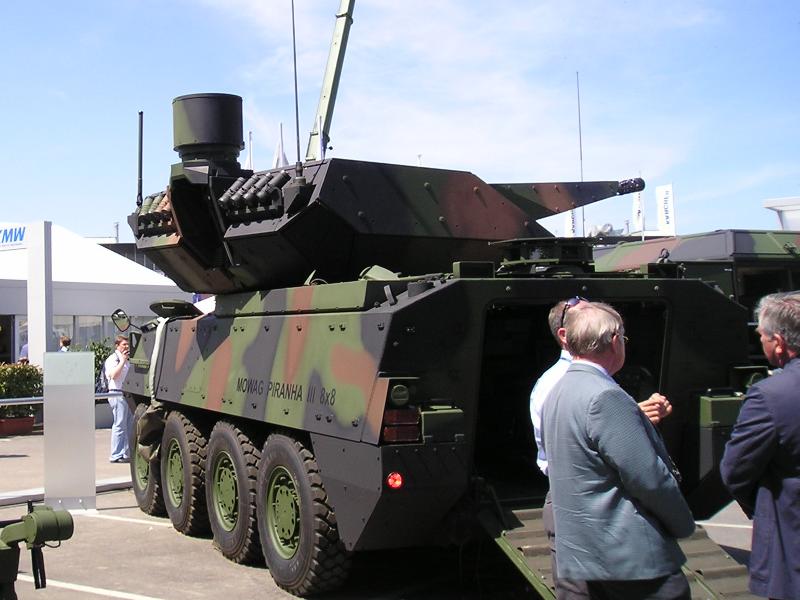

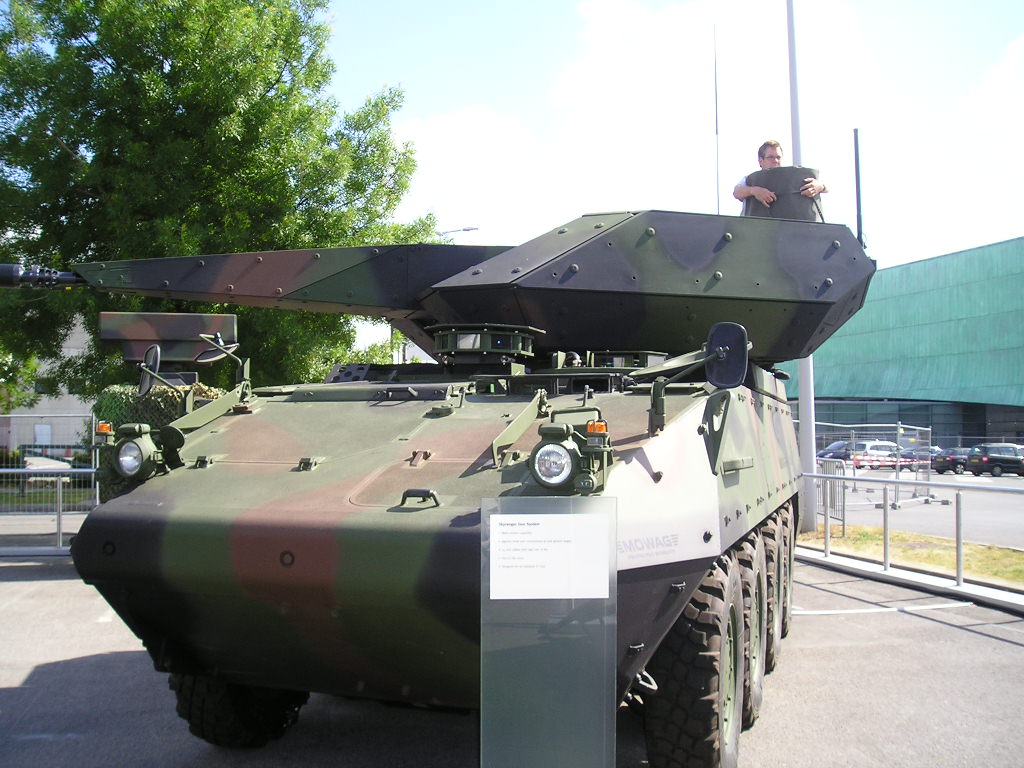

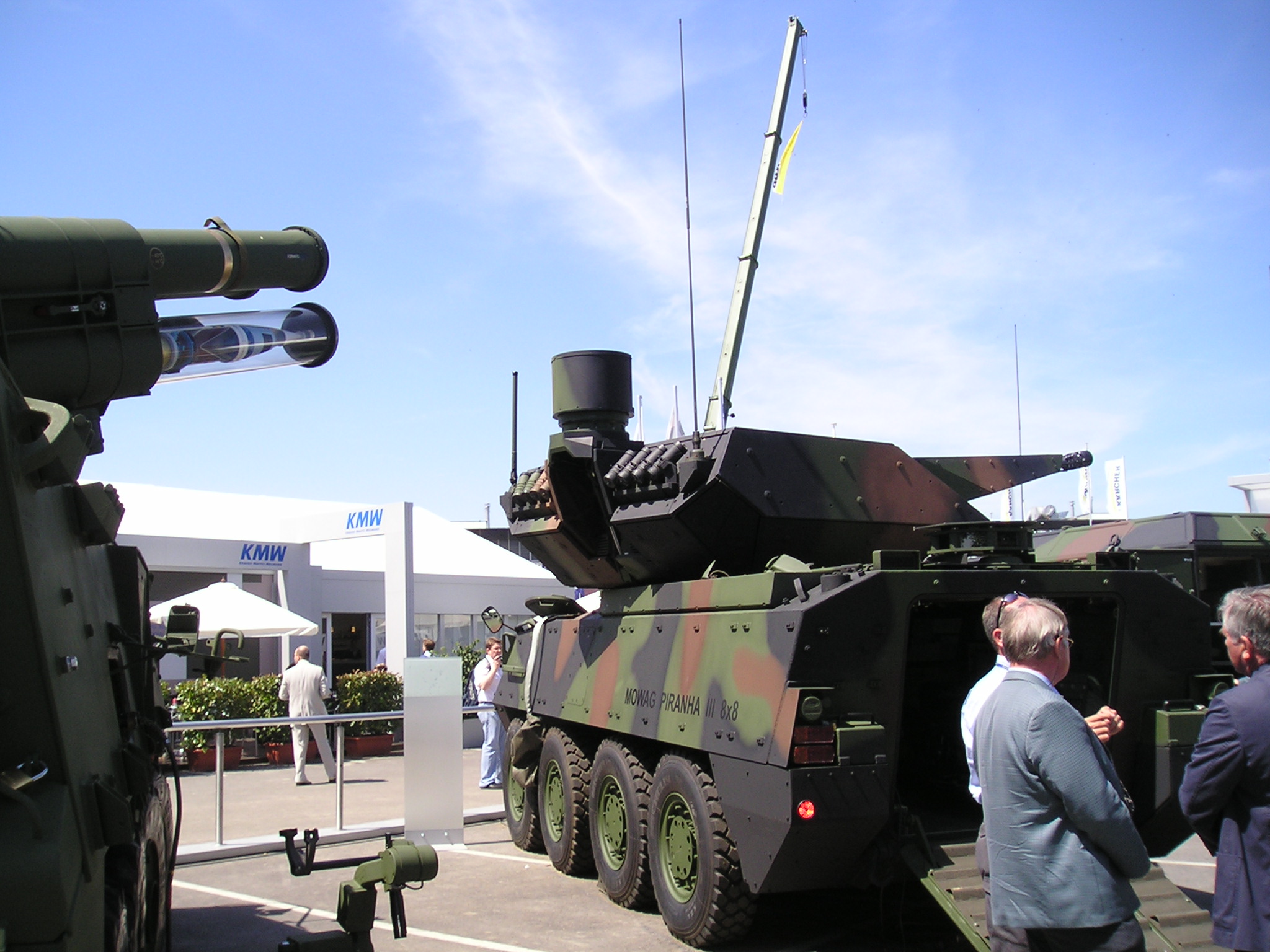

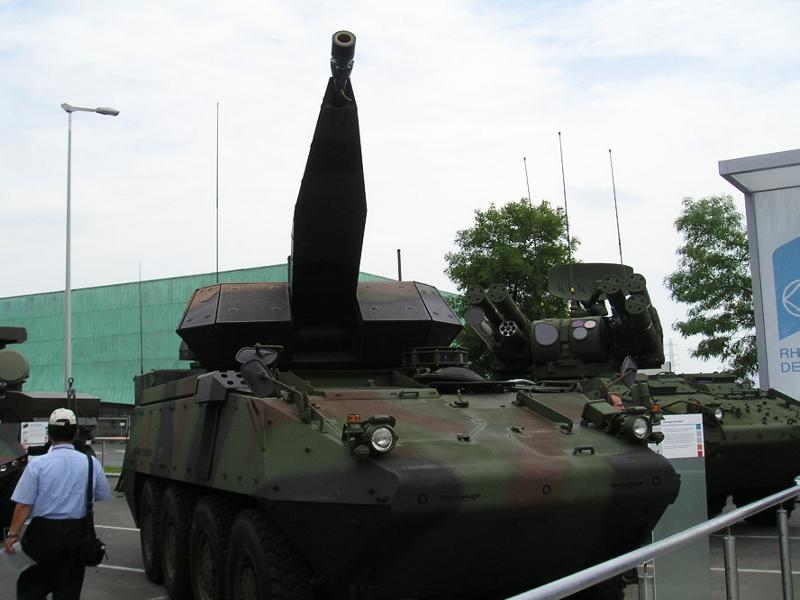

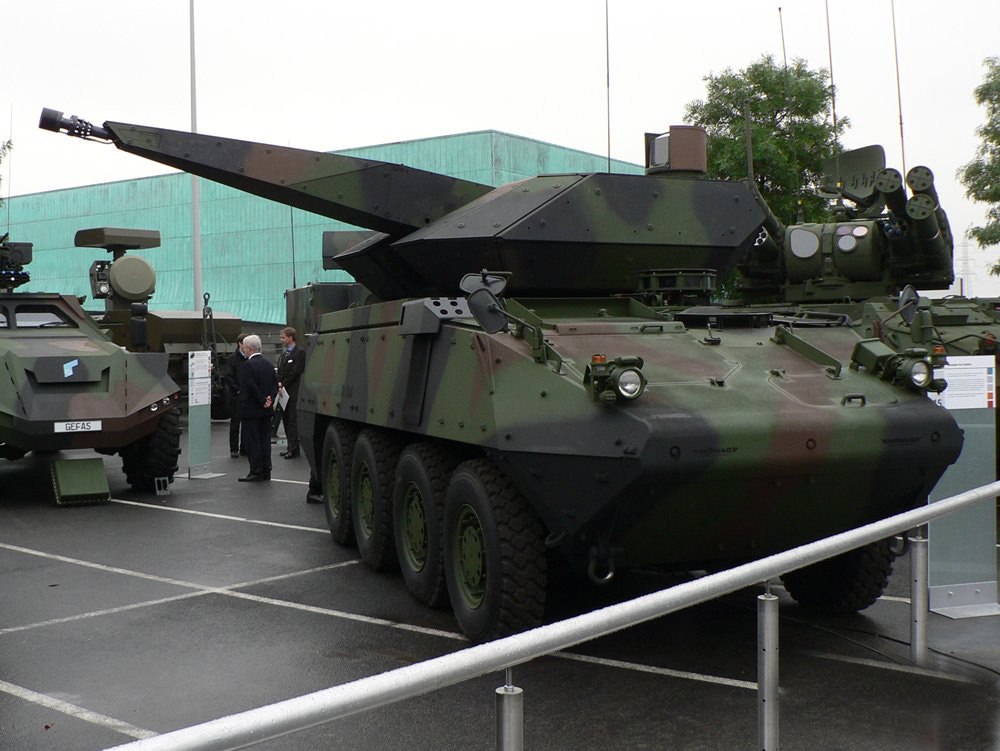

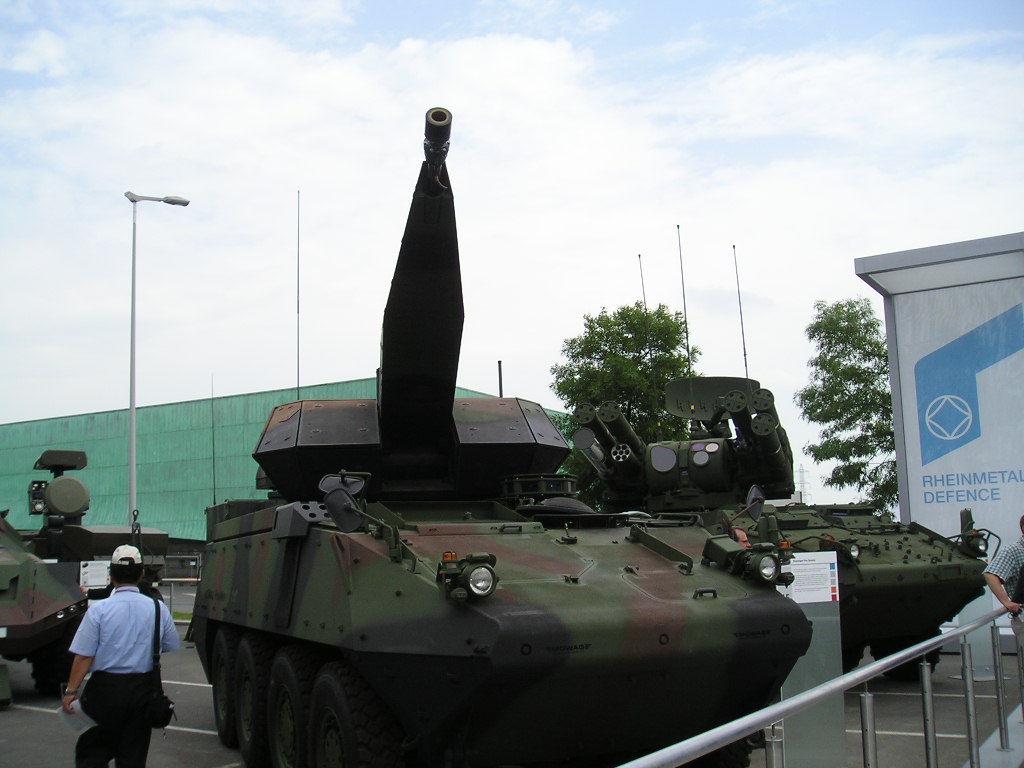

Skyranger: Oerlikon Contraves Châssis LAV Eurosatory 2006
English Transation
Au début du XXI ° siècle Oerlikon Contraves a mis au point un système automatisé multi-missions pour engager des cibles aériennes ou terrestres Il s'agit d'un système tout automatique multi-mission car les menaces évoluent rapidement et les missions sont désormais tournées vers le déploiement au cours des opérations multinationales et les exigences spécifiques pour la protection des ces forces de réaction rapide font appel à des moyens nouveaux mobiles et polyvalents pour faire face à des menaces aériennes et terrestres
Le nouveau système est 'une tourelle équipé d’un canon revolver de 35 mm tirant la munition Ahead air burst..
Ce système procure une protection aux forces de réaction rapide, aux troupes de maintien de la paix aux unités mécanisées, mais aussi bien sur des positions fixes.
Famille Skyranger
 |
Le concept Skyranger est apparu sur la base de l’expérience d'Oerlikon Contraves dans le domaine de la défense aérienne à courte portée et d’une technologie unique, ce qui permet de défendre des très petites cibles qui engagent les menaces de façon très efficace. Avec des vecteurs montés sur des plateformes de divers véhicules.
Dans cette famille, nous trouvons
 |
Skyranger Gun System,
Skyranger Missile Launcher System
Skyranger Search Radar and Control Centre.
Selon la situation, les différents systèmes d'armes peuvent être sélectionnés (systèmes d'armes à feu, les systèmes de lance-missiles,) ou combinés
Les systèmes Skyranger sont mobiles grâce au véhicule (roues ou à chenilles) qui leur sert de base de transport
Skyranger Gun System.
Skyranger Gun System est un -système automatique multi-mission protégeant les formations mobiles et(ou) fixes Skyranger Gun System est un canon revolver de 35 mm, Le système intégré est installé dans une tourelle, qui inclut le système de canon, et l’électronique et les optiques de recherche et de suivi fournissant la capacité d'acquisition des cibles . Grace à une technologie de pointe sur les matériaux et les technologies, la tourelle a un volume et un poids très faible
Elle est extrêmement légère et peut être montée sur véhicules légers à roue . La mobilité du système Skyranger assurée par cette plate-forme du véhicule, qui peut être soit à roues ou à chenilles. Les capteurs et les systèmes de contrôle peuvent être montés sur différents types de véhicules et de se déplacer indépendamment les uns des autres au sein de la zone d'opérations. Le système est aérotransportable
Le canon revolver de 35 mm, qui peut engager tout genre de cible est le cœur du système Skyranger Le choix de cadence de tir (max. 1000 tours par minute, un coup rapide ou rafale unique) élargit le spectre opérationnel du système de canon qui possède un 'énorme pouvoir de destruction
En option, un double système d'alimentation permet le tir de deux types de munitions Le magazine a une capacité de 220 coups Dans le futur nous aurons aussi des munitions sous calibrées ce qui dressera une barrière de feu (nuage de sous-projectiles ), juste devant l'objectif. On aura un choix en 20 programmes de rafales qui dégageront un mur d acier, juste l'objectif. Les Sous-munitions pourront aussi engager des cibles terrestres et aériennes
L’électronique engagera la cible et suivra automatiquement cela qui lui aura été assigné par le centre de contrôle.
Le Système de détection passive du suivi, se compose d'une caméra infrarouge, une caméra de télévision et un télémètre laser, avec de bonnes performances diurnes ou nocturne, même dans de mauvaises conditions météorologiques
Skyranger Missile Launcher System
Un lanceur de missile de type Bolide augmente la gamme de la famille Skyranger. Cette souplesse du système fait ce ces systèmes peuvent se comparer au systemes AA tels que le Stinger, Mistral ou Igla.
Skyranger Radar System
Skyranger radar est un système de recherche et d'acquisition radar capable de détecter de se verrouiller de suivre les cibles même petites et rapide et de les attaquer Il génère un environnement en 3 D de l'image il classe objectifs détectés , et effectue une analyse de la menace. Même en mouvement, le Skyranger Radar System assure la détection en continu des objectifs. Il a une portée de 25 km et est extrêmement résistant aux contre-mesures électroniques
Skyranger Centre de contrôle
Le centre de contrôle, peut être intégré avec le système radar dans seul véhicule,
Le Skyranger centre de Contrôle gère toute la batterie. permettant la mise en réseau avec l'échelon supérieur et les autres systèmes de commandement et de contrôle.

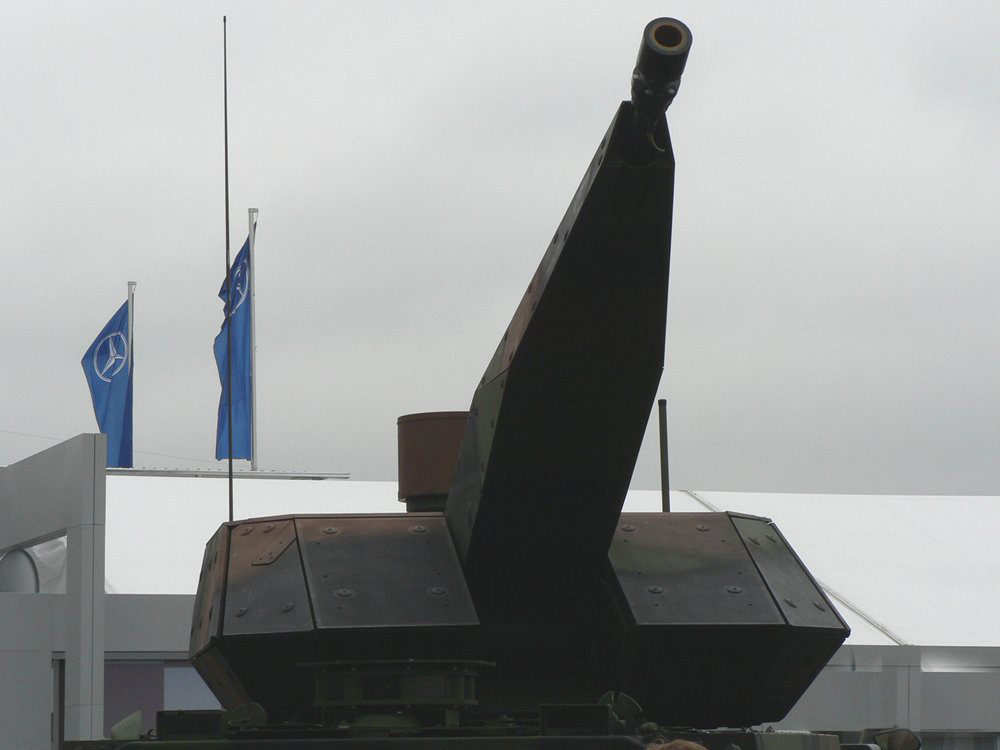

La tourelle Skyranger
La tourelle Skyranger est un système adapté pour les forces mobiles et fixes abritant un canon revolver Oerlikon Contraves' Millenium 35mm gun..
Le canon léger est abrité dans une tourelle automatique sans serveur conçue pour être intégré sur un large éventail de châssis à roues et à chenilles. L'emploi des munitions de 35 mm fait qu’a l'avenir le Skyranger se transforme en un système d armes de défense contre-roquettes, d'artillerie et de mortier Counter Rocket, Artillery and Mortar (C-RAM) . En plus des menaces aériennes le 'Skyranger peut engager des cibles terrestres. Un mécanisme de double alimentation assure deux types de munitions qui sont prêtes à tirer à tout moment. Le Skyranger possède sur le toit d’un capteur électro-optique passif fournissant la capacité de suivi de la cible.
Tous les systèmes (radar Gun Skyranger lanceurs de missiles guidés (ASRAD) ont été élaborés par Rheinmetall Defense
Caractéristiques
Canon Canon revolver 35 mm
Cadence de tir 1000 / par minute
.
Voir Aussi See Also
Skyrange sur châssis BOXER
Skyranger Oerlikon Contraves LAV SYSTEM Eurosatory 2006
At the beginning of the XXI° siècle Oerlikon Contraves has developed a self-propelled multi-mission system for engaging air and ground targets It is a self-propelled multi-mission system against air and ground targets because threats rapidly evolve and the missions are now deployment during multinational operations and the specific requirements for protecting rapid reaction forces call for the introduction of a new, highly mobile and flexible system for dealing with air and ground threats
The new system is a turret equipped with the proven 35 mm revolver cannon and the Ahead air burst munition.
This system is for a protection of rapid reaction forces, peace-keeping troops and mechanised units, but also well as stationary assets.
Skyranger family
|
Skyranger concept emerged on the basis of this experience of Oerlikon Contraves in field field of short-range air defence and the unique Ahead technology, enabling extremely small targets and area targets alike to be engaged very effectively., coupled with various platform vehicles.
|
In this family we found
Skyranger Gun System,
Skyranger Missile Launcher System
Skyranger Search Radar and Control Centre.
According to the situation, different weapons system can be selected (gun systems, missile launcher systems or a combination of the two )
The Skyranger systems is mobile thanks to the platform vehicle ( wheeled or tracked )
Skyranger Gun System.
The Skyranger gun system is a self-propelled multi-mission system for protecting mobile formations and stationary assets The Skyranger Gun is a 35 mm revolver cannon, The integrated system will be installed in a turret, which will include the gun system, and an electro-optical search and track system, providing passive, autonomous target acquisition capability . Thanks to of state-of-the-art materials and technologies, the unmanned turret is a very low-weight design.
It is extremely light and can be mounted on light wheeled vehicles. The mobility of the Skyranger systems is assured by the platform vehicle, which can be either wheeled or tracked. The effectors, sensors and control systems can be mounted on different types of vehicles and move independently of each other within the area of operations. So it is air-transportable.
The 35 mm revolver cannon, fire to ground any target.He is the heart of the Skyranger System The selectable rate of fire (max. 1,000 rounds per minute, rapid single shot or single shot) widens the operational spectrum of the gun system to an impressive degree. with the tremendous destructive power
An optional dual ammunition feeding system enables the availability of two types of ammunition. The magazine has a 220-round capacity. The standard Ahead rounds can be supplemented with sub-calibre ammunition
A Ahead fire releases a lethal cloud of sub-projectiles just ahead of the target. Each burst of Ahead fire – consisting of approximately 20 programmed rounds – releases a lethal cloud of sub-projectiles just ahead of the target. Sub-calibre ammunition extends the maximum effective range of the system when engaging conventional armoured air and ground targets.
An An electro-optical target-tracking sensor controls the weapon of the Skyranger gun system. It automatically tracks the target assigned to it by the control centre.
Passive tracking sensor system, consisting of an infrared camera, a TV-camera and a laser rangefinder, assures outstanding performance day and night, even in adverse weather condition
Skyranger Missile Launcher System
A launcher for the missile type Bolide increases the range of the Skyranger family. This flexible nature of the system allows also using ground-to-air missiles, such as the Stinger, Mistral or Igla.
Skyranger Radar System
Skyranger Radar System is an advanced 3D I-band search and acquisition radar capable of detecting, locking onto, and tracking even small, fast and steep attacking targets. It generates a three-dimensional aerial image, classifies detected targets, and carries out a threat analysis. Even while on the move, the Skyranger Radar System assures continuous detection of targets. It has a range of 25 km and is extremely resistant to electronic countermeasures
Skyranger Control Centre
The control centre, which can be integrated together with the radar system into a single vehicle, manages the Skyranger battery. Standardized links enable networking with higher echelon and adjacent command and control systems.
The Skyrange turret
The Skyranger turret is a system suitable for mobile forces and stationary assets builds upon Oerlikon Contraves' Millenium 35mm gun.
The lightweight unmanned gun turret has been designed to be integrated with a wide range of wheeled and tracked chassis. Employing 35mm Ahead ammunition the Skyranger turns into a Counter Rocket, Artillery and Mortar (C-RAM) weapon system. In addition to airborne threats, the Skyranger can engage targets on the ground. A dual feed mechanism ensures that two types of ammunition are ready to fire at all times. The Skyranger's roof-mounted electro-optical sensor provides passive target the tracking capability.
All the system( radar Gun Skyranger guided missile launcher (ASRAD) was developed by Rheinmetall Defense
Technical Data
Guns: Main Gun Caliber 35 mm
Other: Max Rate of Fire 1,000 rounds per minute
.
