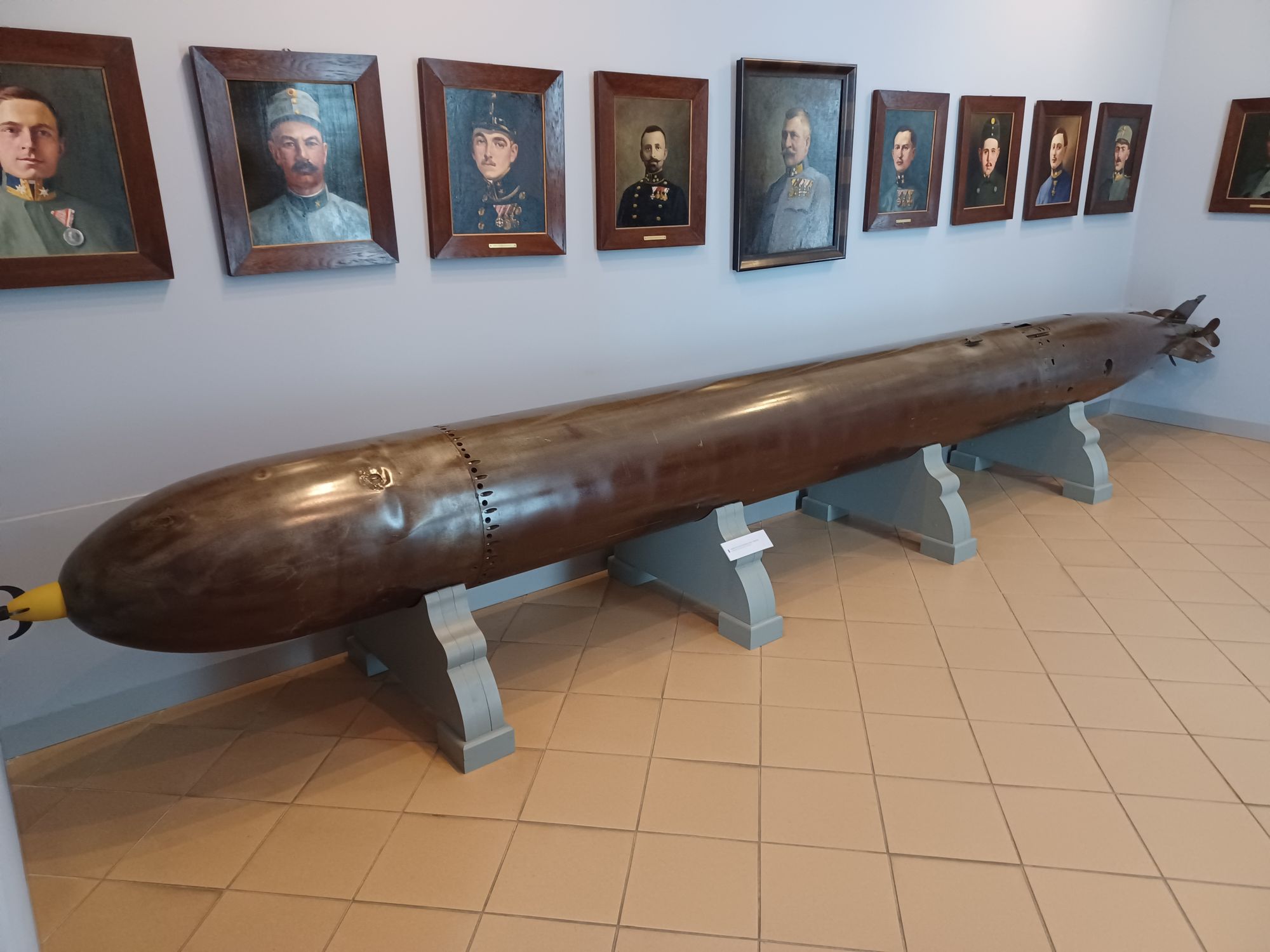

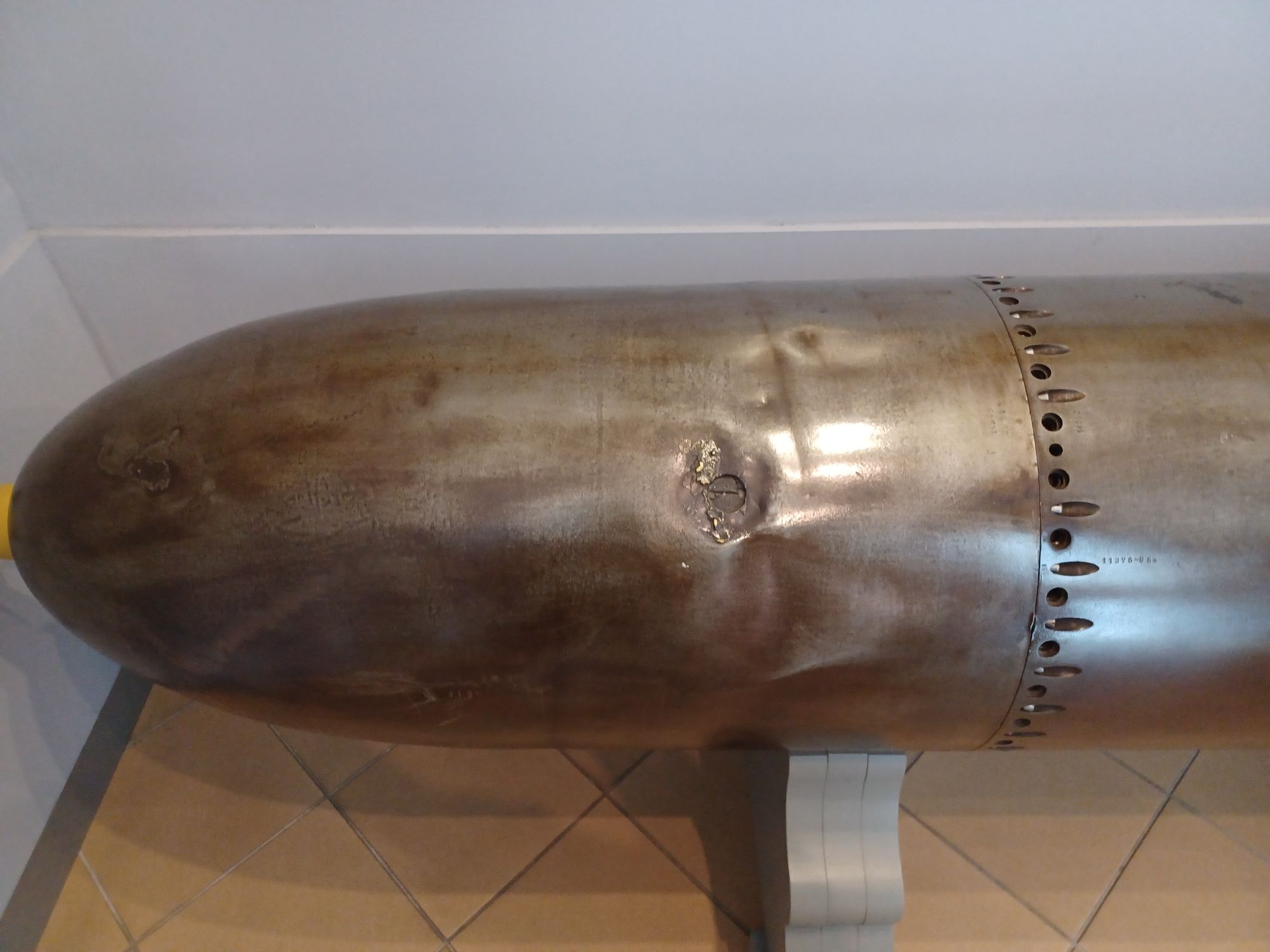

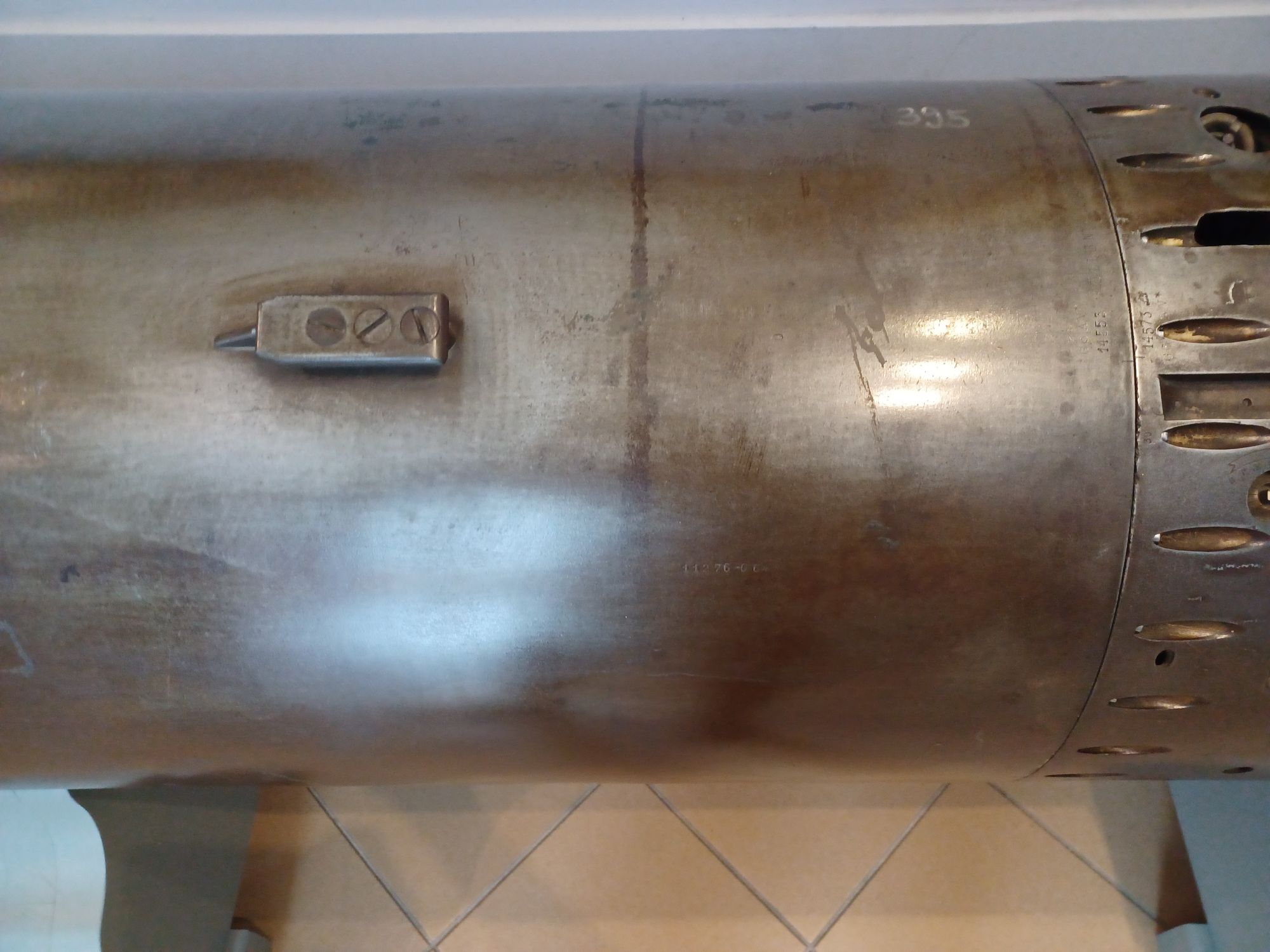

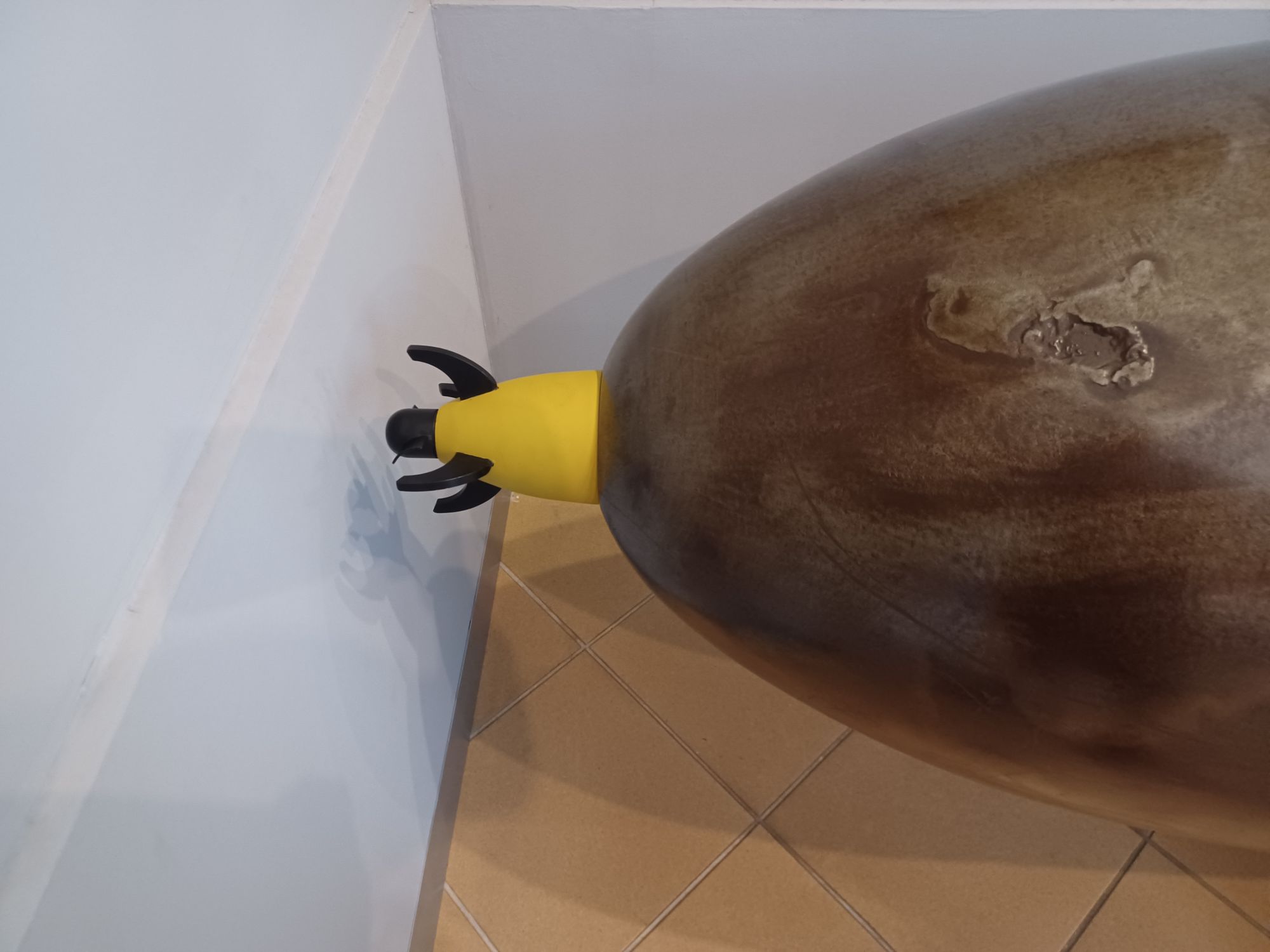

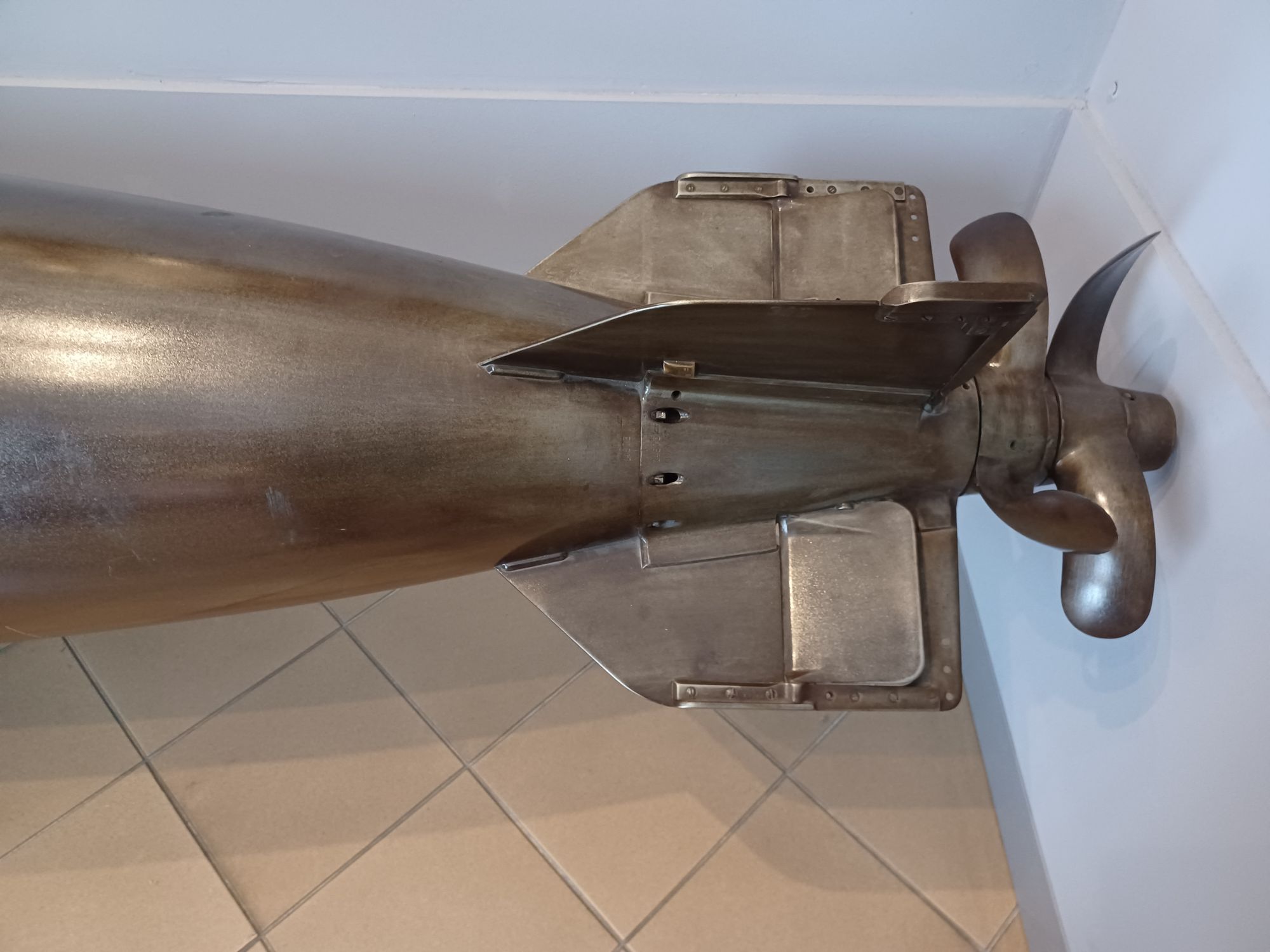

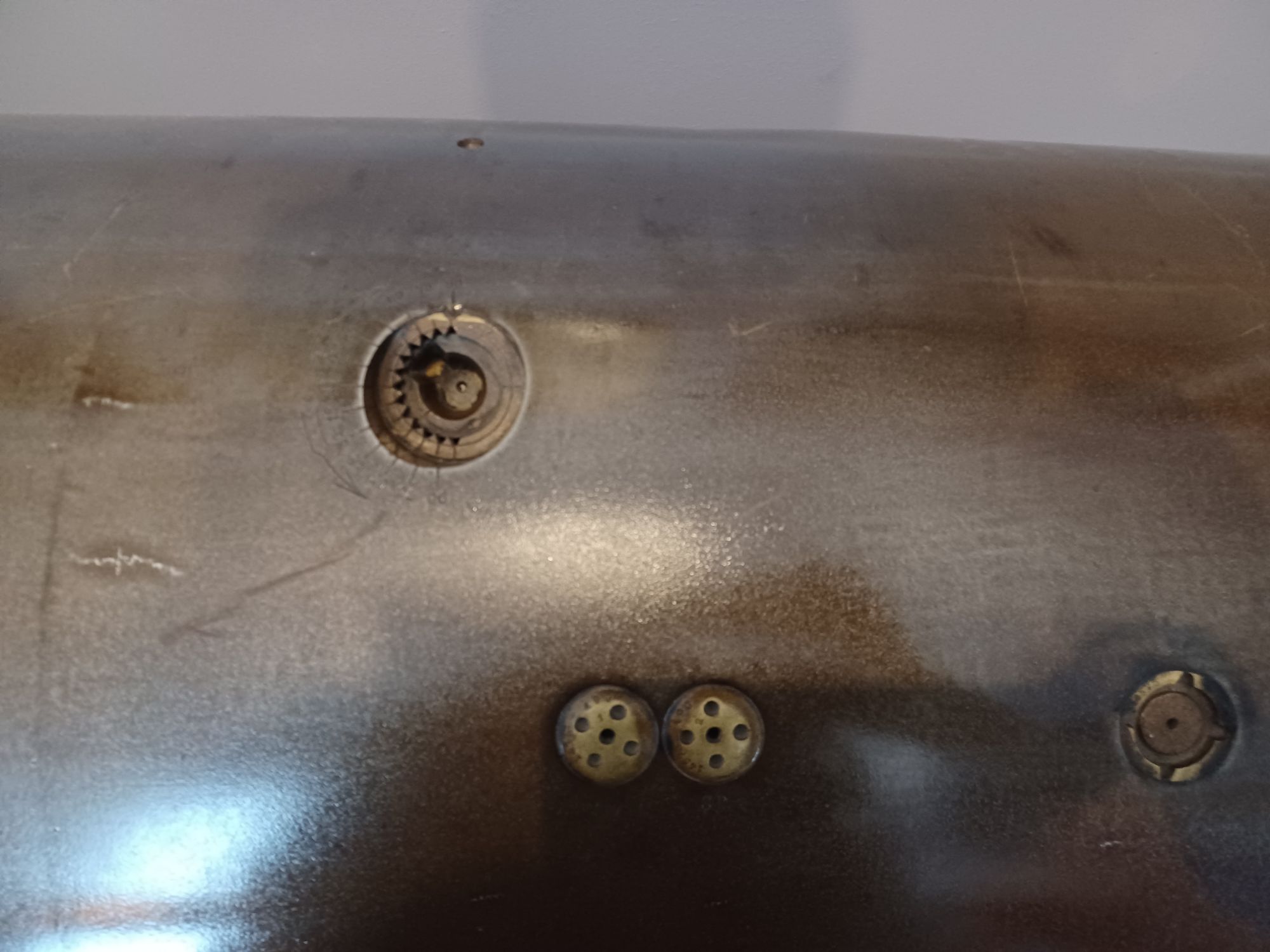

Torpille 1917 G6 -G6D 50 cm Budapest









Torpille 1917 G6 -G6D 50 cm  Budapest
English Translation



Historique Voir ICI
History Click HERE

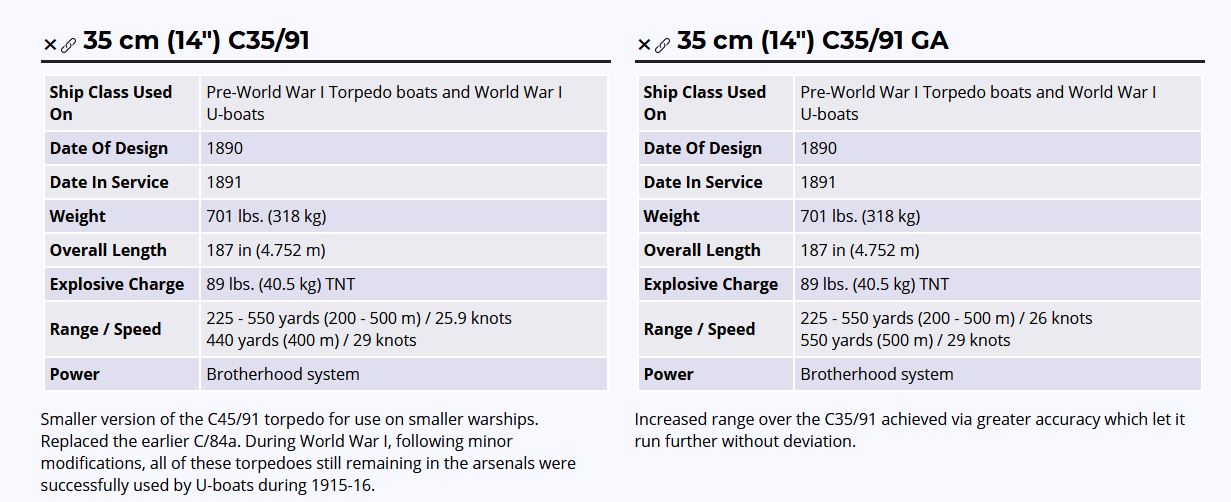

35CM5143°C35/91
Version plus petite de la torpille C45 / 91 pour une utilisation sur des navires de guerre plus petits. Remplacé l'ancien C / 84a. Pendant la Première Guerre mondiale, à la suite de modifications mineures, toutes ces torpilles restantes dans les arsenaux ont été utilisées avec succès par les U-boot en 1915-16.
35CM5143°C35/91ga
Augmentation de la portée par rapport au C35 / 91 grâce à une plus grande précision qui lui permet de continuer à fonctionner sans déviation.

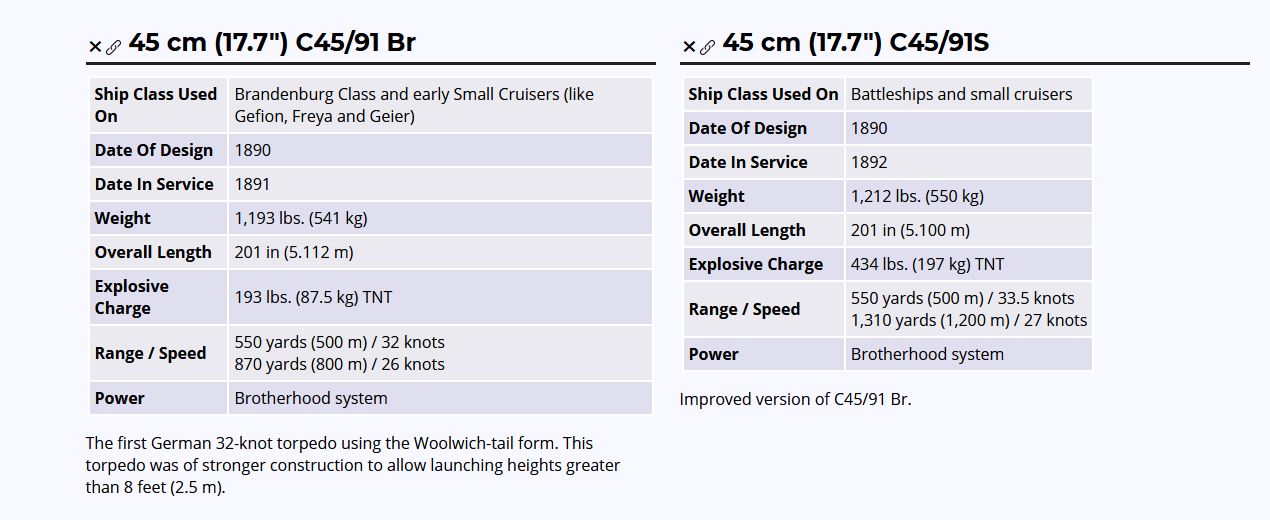

45cm (17.7"=c45/91BR
La première torpille allemande à 32 nœuds utilisant la forme à queue de Woolwich. Cette torpille était de construction plus solide pour permettre des hauteurs de lancement supérieures à 8 pieds (2,5 m).
45cm (17.7"=c45/91S
Version améliorée de C45 / 91 Br.

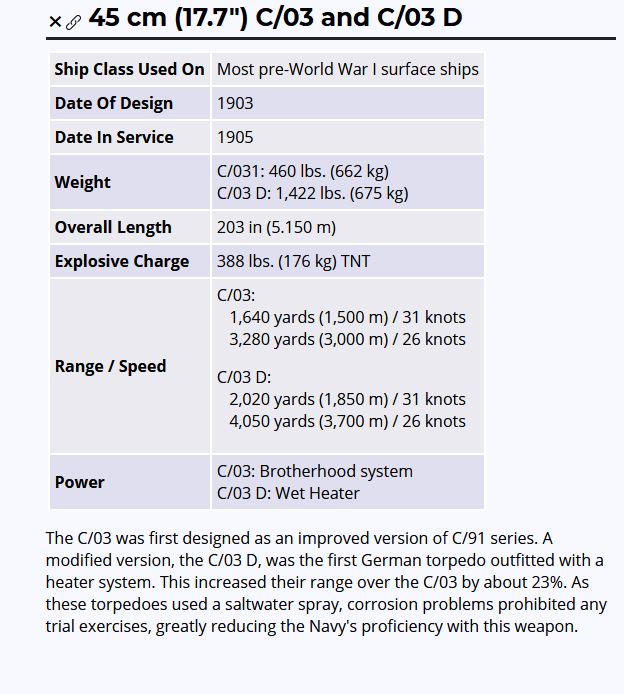

Le C / 03 a d'abord été conçu comme une version améliorée de la série C / 91. Une version modifiée, le C / 03 D, a été la première torpille allemande équipée d'un système de chauffage. Cela a augmenté leur autonomie par rapport au C / 03 d'environ 23%. Comme ces torpilles utilisaient un jet d'eau salée, les problèmes de corrosion interdisaient tout exercice d'essai, réduisant considérablement les compétences de la marine avec cette arme.

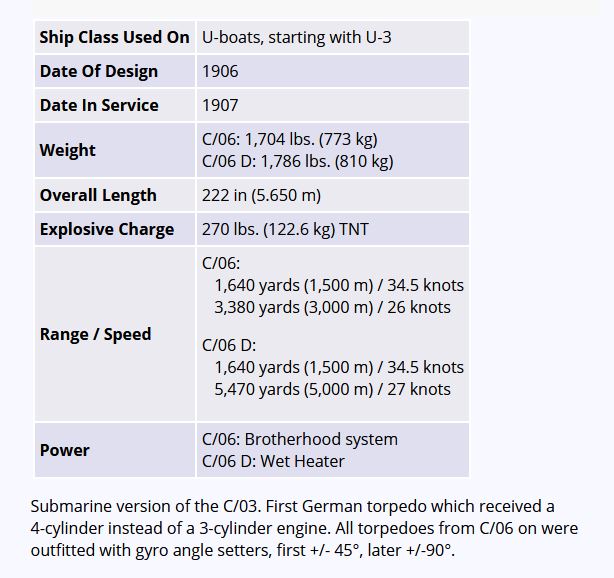

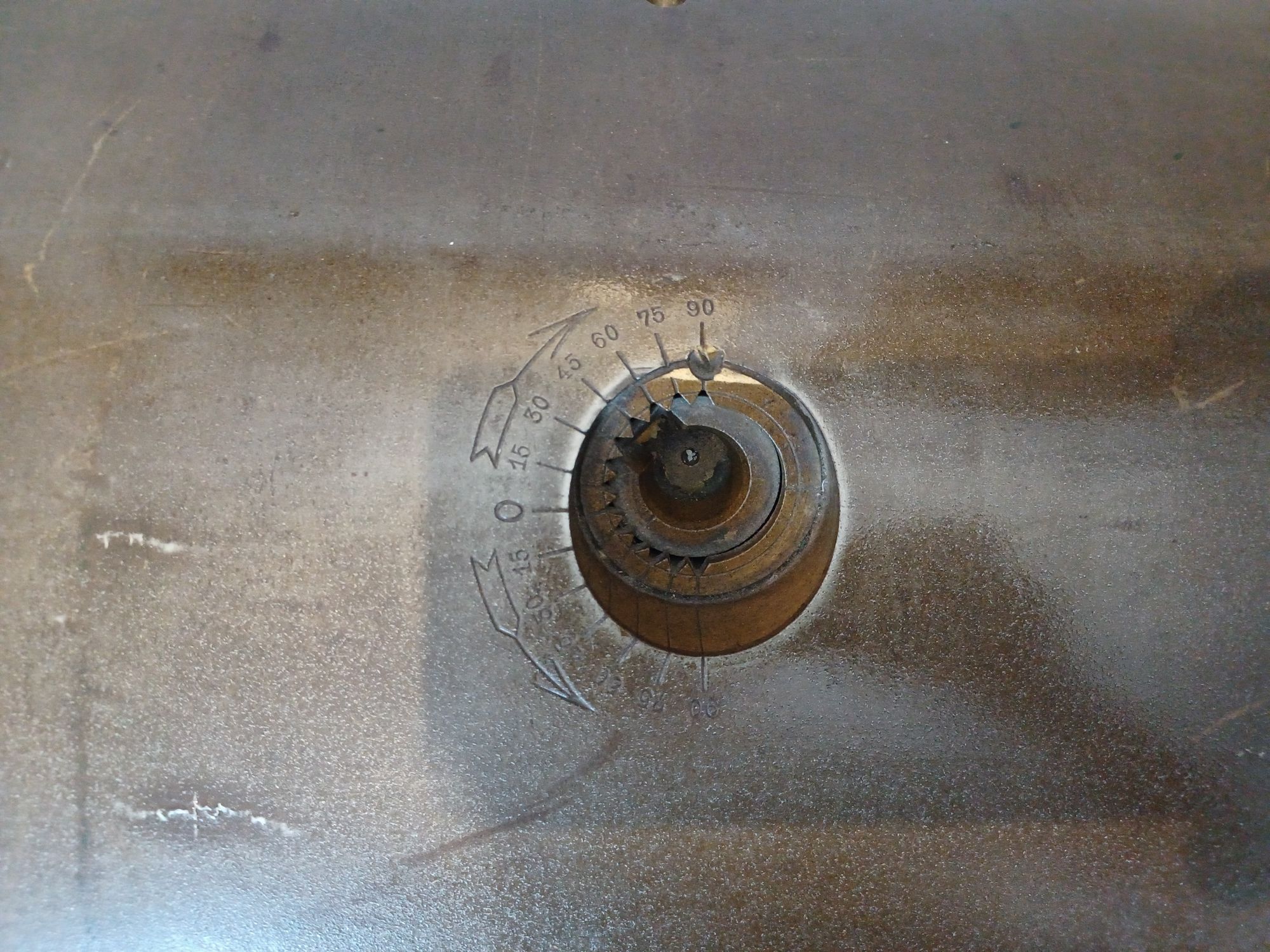

Version sous-marine du C / 03. Première torpille allemande qui a reçu un moteur 4 cylindres au lieu d'un moteur 3 cylindres. Toutes les torpilles à partir de C / 06 étaient équipées de régleurs d'angle gyroscopiques, d'abord +/- 45 °, ensuite +/- 90 °.

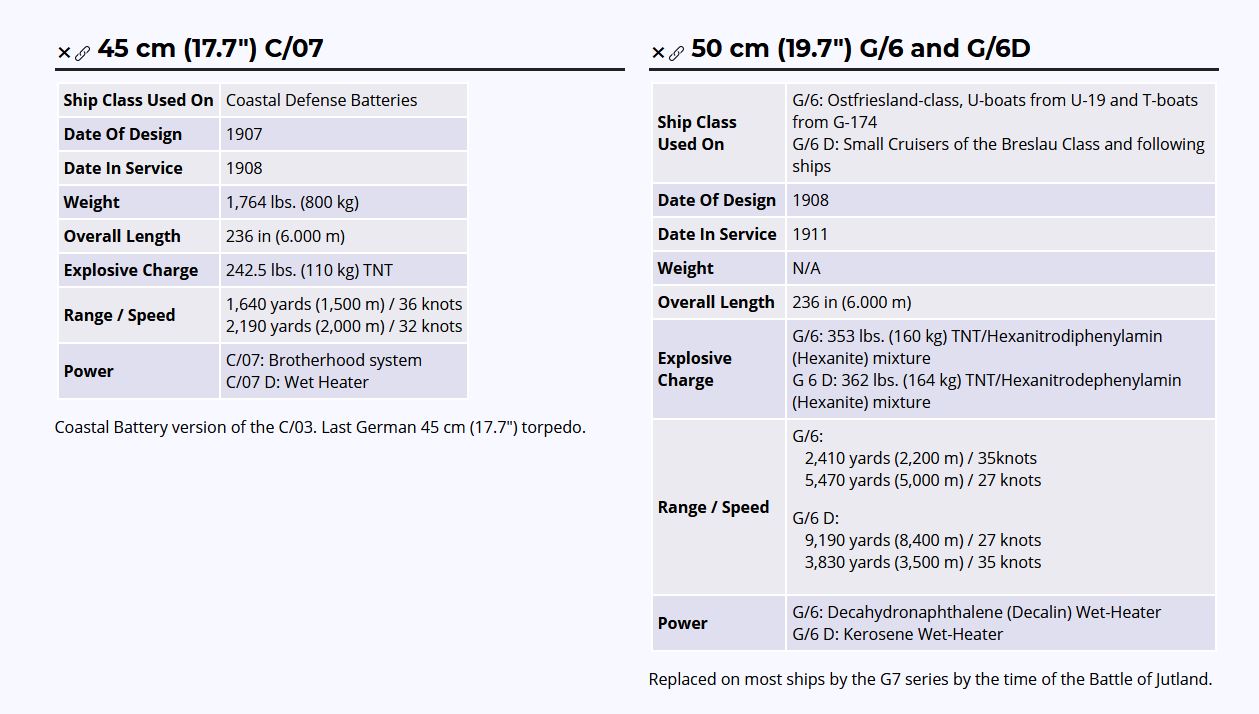

45 cm (17,7 ") C / 07
Version Coastal Battery du C / 03. Dernière torpille allemande de 45 cm (17,7 ").

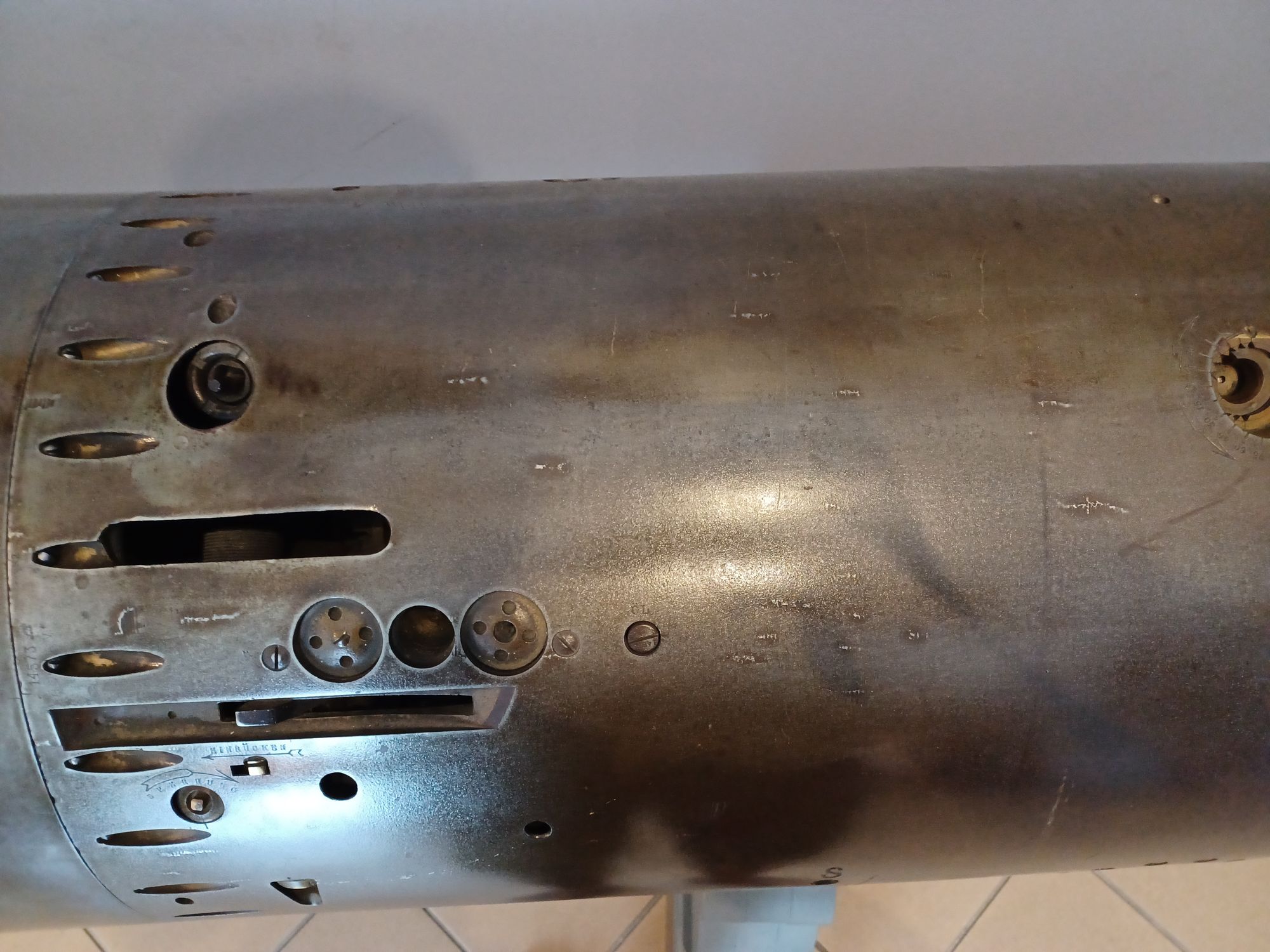

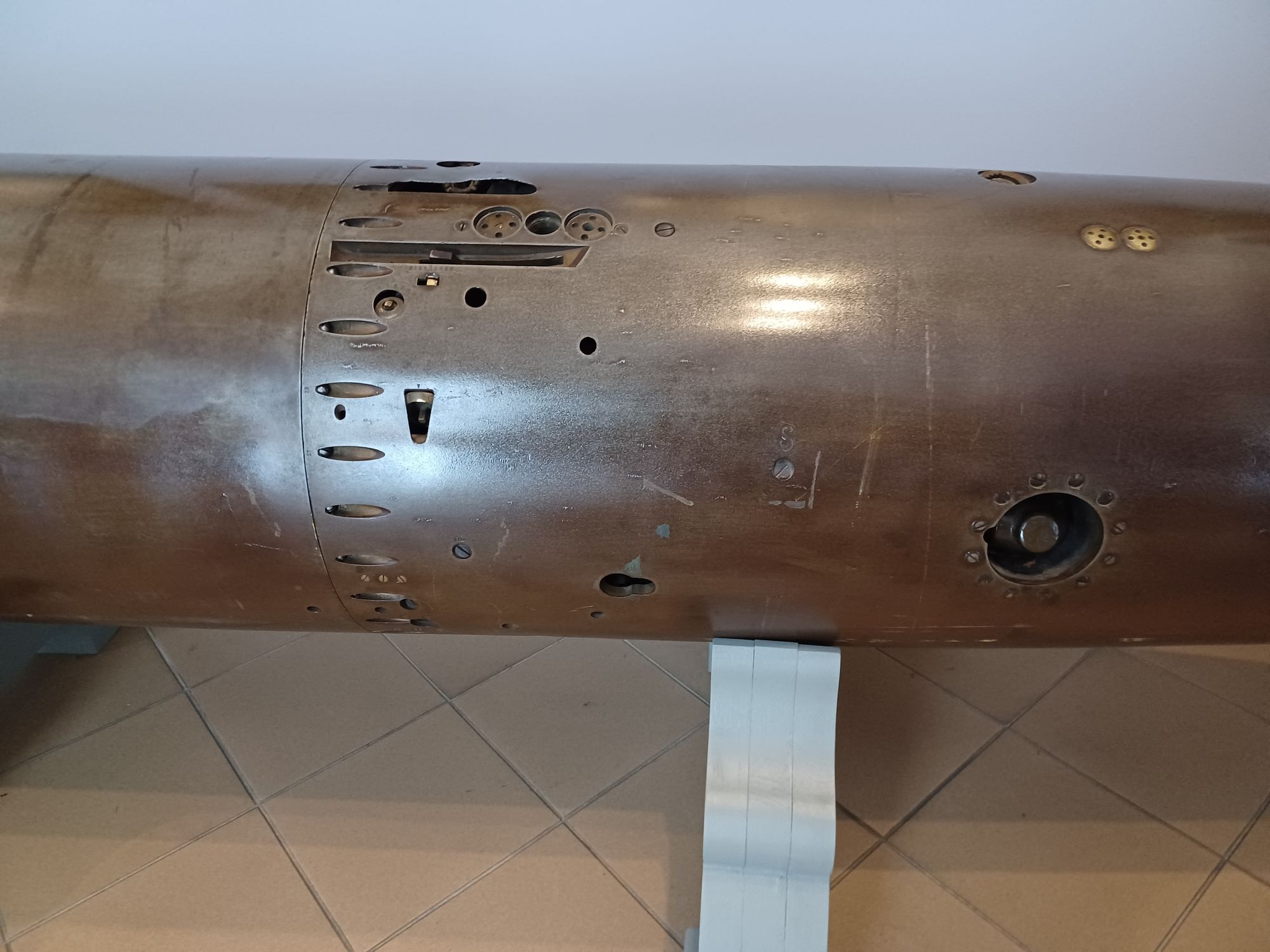

50 cm (19,7 ") G / 6 et G / 6D
Remplacé sur la plupart des navires par la série G7 au moment de la bataille du Jutland.

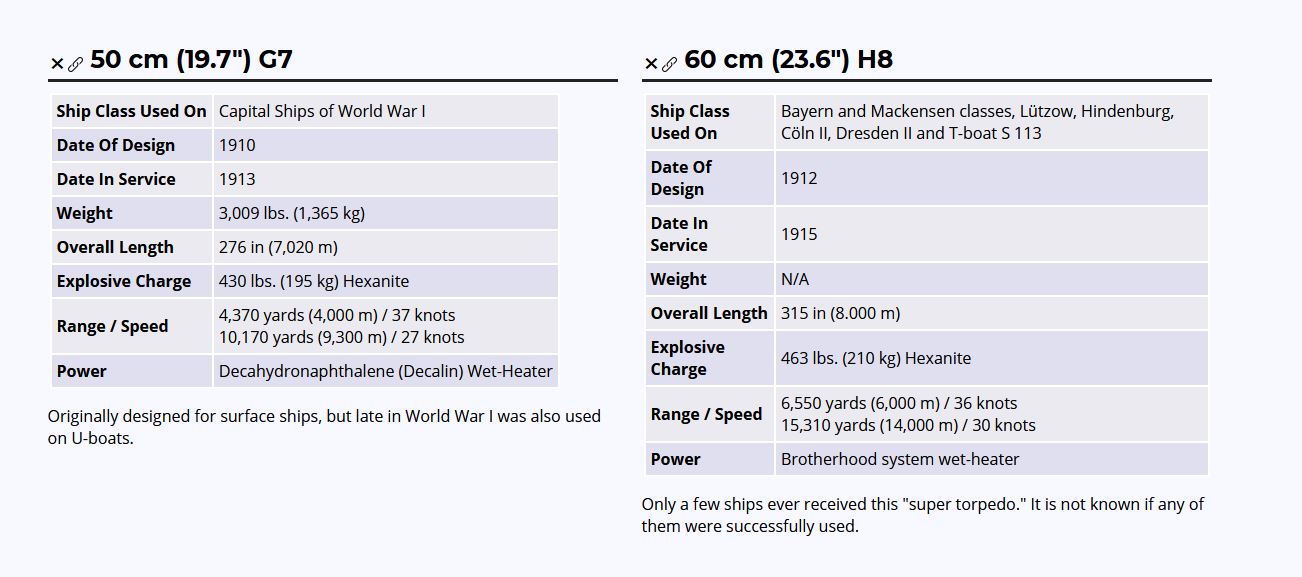

G7 de 50 cm (19,7 pouces)
Conçu à l'origine pour les navires de surface, mais à la fin de la Première Guerre mondiale, il a également été utilisé sur les sous-marins.
60 cm (23,6 ") H8
Seuls quelques navires ont reçu cette «super torpille». On ne sait pas si l'un d'entre eux a été utilisé avec succès.

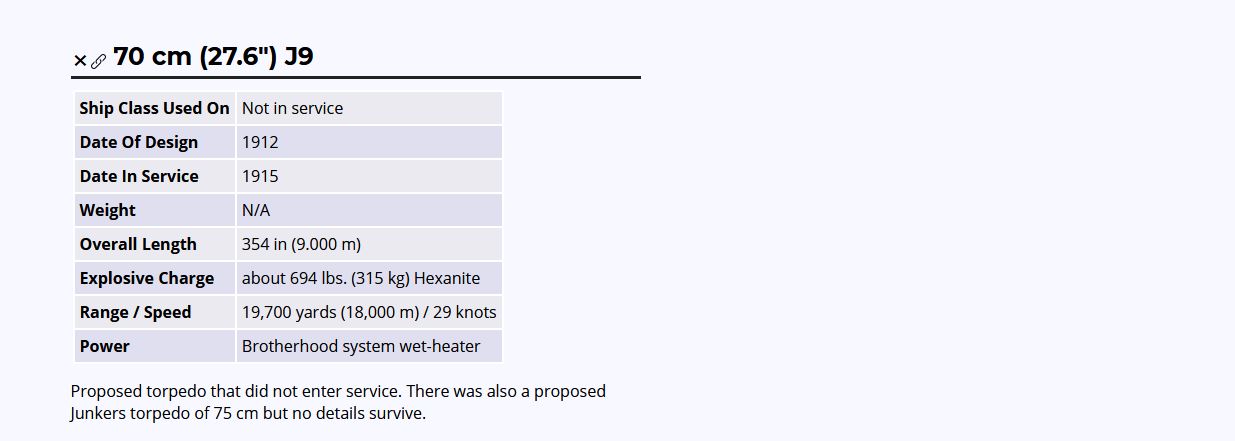

Projet de torpille qui n'est pas entré en service. Il y avait aussi une torpille Junkers proposée de 75 cm mais aucun détail n'a survécu.
