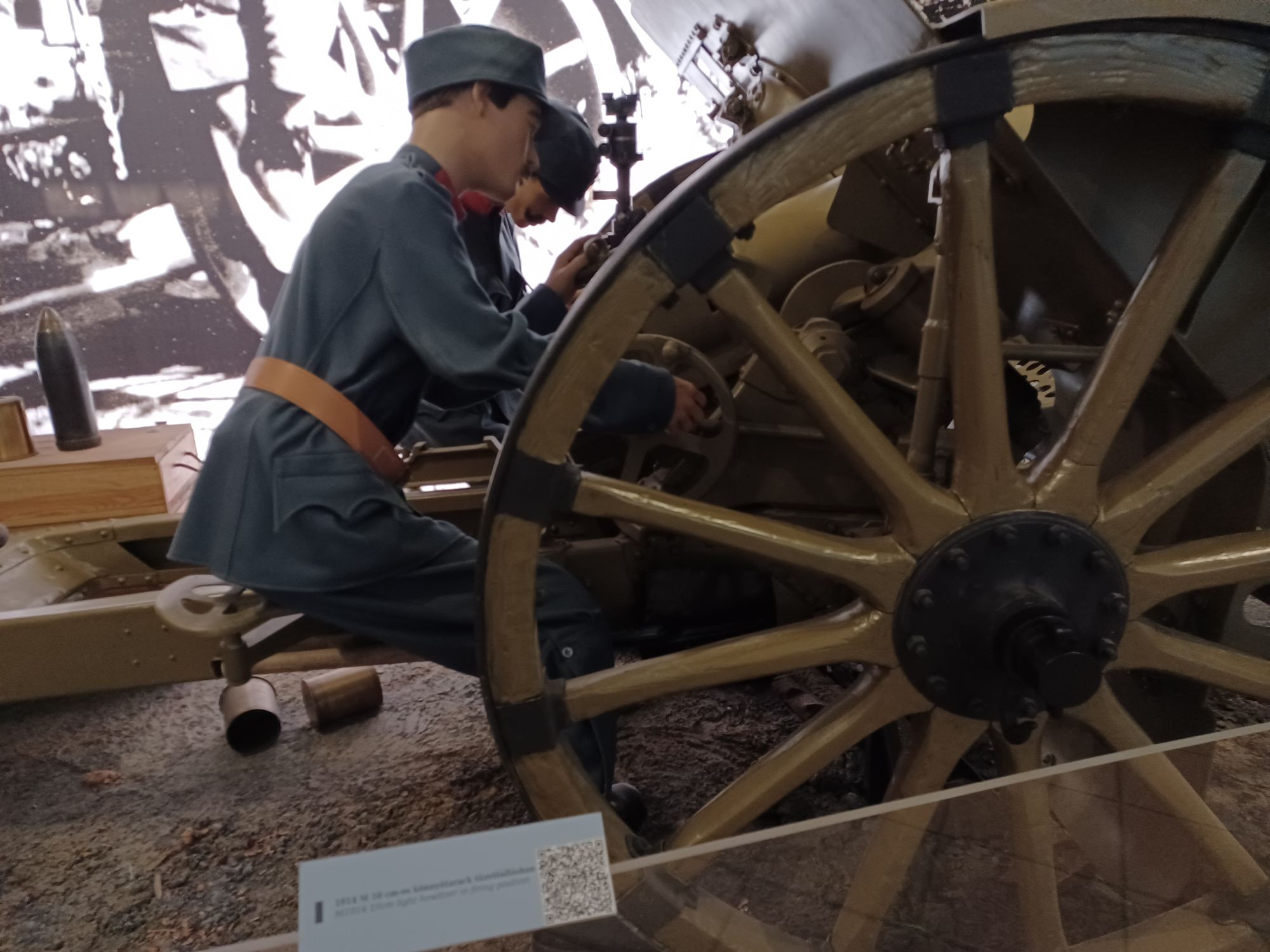

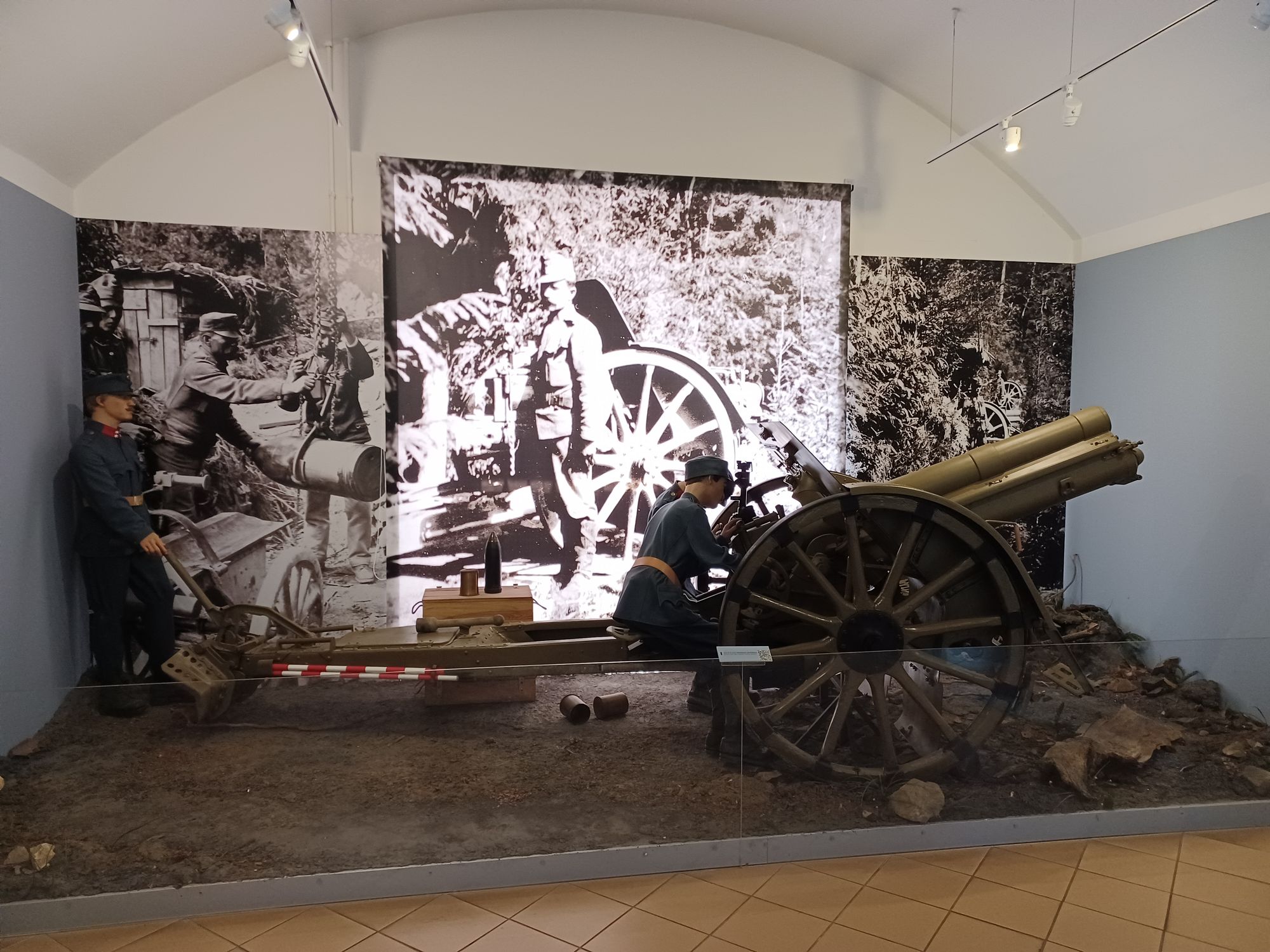

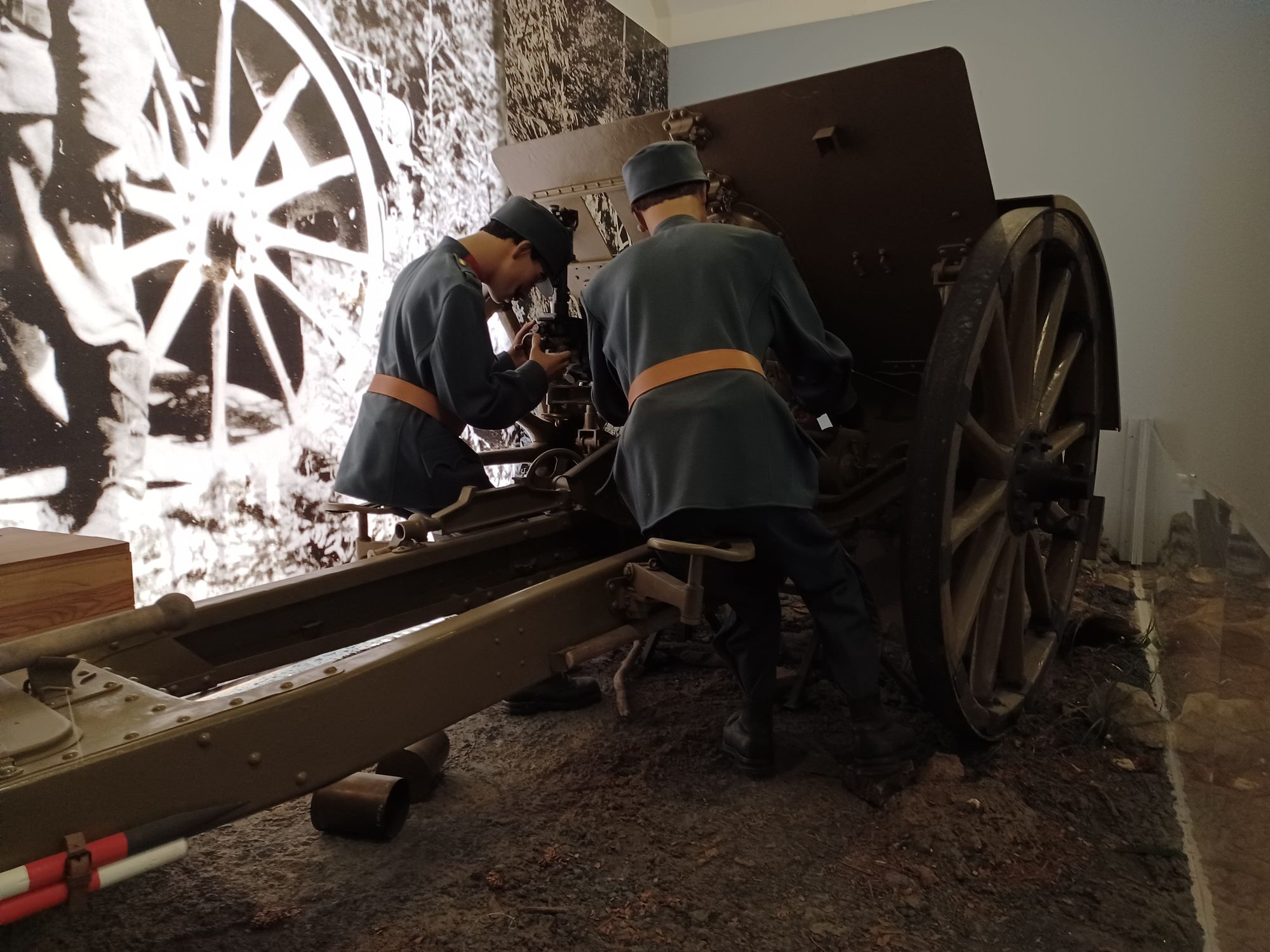

Obusier 10cm Feldhaubitze M.14 Budapest

10cm M.14 Feldhaubitze Budapest
English Translation
Merci Vincent


Ct obusier autrichien fut la pièce maitresse de l'Artillerie de l'armée autrichienne
Certaines armes construites par les autrichiens furent utilisés également par l'armée allemand  comme le 30.5cm mortiers Skoda le 8cm M5 / 8 Feldkanone ou le Gebirgskanone 7.5cm M15 utilisées contre les troupes italiennes,
le M.14 15cm Feldhaubitze fut l'obusier standard lourd alors que le 10cm M.14 Feldhaubitze fut l’obusier standard léger
Comme tout canon autrichien il est fabriqué en bronze, malgré cet anachronisme qu’était l'utilisation du bronze la conception de l'arme était bonne, et aux standards pour l'époque
La culasse était de type fermeture à l'horizontale, et le système de recul hydropneumatique.
Les obus étaient fabriqués toutefois aux normes européennes de l'époquie
il y avait 6 types d’obus 5 obus charge standard, et un plus puissant
Le canon fait feu au moyen d'un déclencheur de contact (Wiederspannung-Abzug) sur la culasse Ce système évite une mise à feu intempestive si la culasse n'était pas complètement fermée.
Utilisation
le 10cm M.14 Feldhaubitze fut utilisé dans les régiments d’artillerie de l'armée austro-hongroise (Feldhaubitze-Regiment). Il y eut au moins 36 Régiments d’artillerie de campagne pendant la 1ère guerre mondiale
un régiment d’obusier de campagne se composait de 4 batteries de 6 pièces chacun.
L’obusier était mis en oeuvre par un équipage de six personnes, ce qui pouvait donner une cadence de feu de 20 obus par minute. Six chevaux faisaient partis de l'attelage nécessaire pour le déplacer
La plupart des corps d'armée avait trois régiments Feldkanoneregiment et l'un des Feldhaubitze-Regiment
Après la réorganisation de l'artillerie en 1915 les Feldhaubitze-Régiments furent organiquement rattachés aux divisions d'infanterie.
Après la 1ère guerre mondiale une version modifiée de cette arme du 14/19 VZ a été fabriquée par Skoda en Tchécoslovaquie, et il fut utiliser par la Grèce, la Hongrie, la Pologne, la Yougoslavie et l'Italie.
Le canon du photoscope  de Draguignan est un vz14/19, à tube rallongé
L'arme utilisée dans la 1ère guerre mondiale était à peu près identique mais avec des tubes plus courts,  C’est un produit Tchécoslovaque
Caractéristiques
Calibre 100mm
Poids 1,5 tonnes
Équipage 6
Longueur
Largeur
-7 ° +50 °
Portée 8 kms
Cadence de tir 10/min
Poids de l’obus 15 kgs


Internet

10cm M.14 Feldhaubitze

This hotwizer was an Austrian production Like the guns of others armies where they made the backbone of the Artillery arm Austrian army at the difference of German Army built some devices used also by German like the biggest 30.5cm Skoda Mortars (a spectacular weapon ) or others like the 8cm M5/8 Feldkanone an Austrian standard Field Gun the 7.5cm M15 Gebirgskanone standard Mountain Gun used against Italian troops , the 15cm M.14 Feldhaubitze the standard Heavy Howitzer) and the 10cm M.14 Feldhaubitze, the standard Light Field Howitzer.

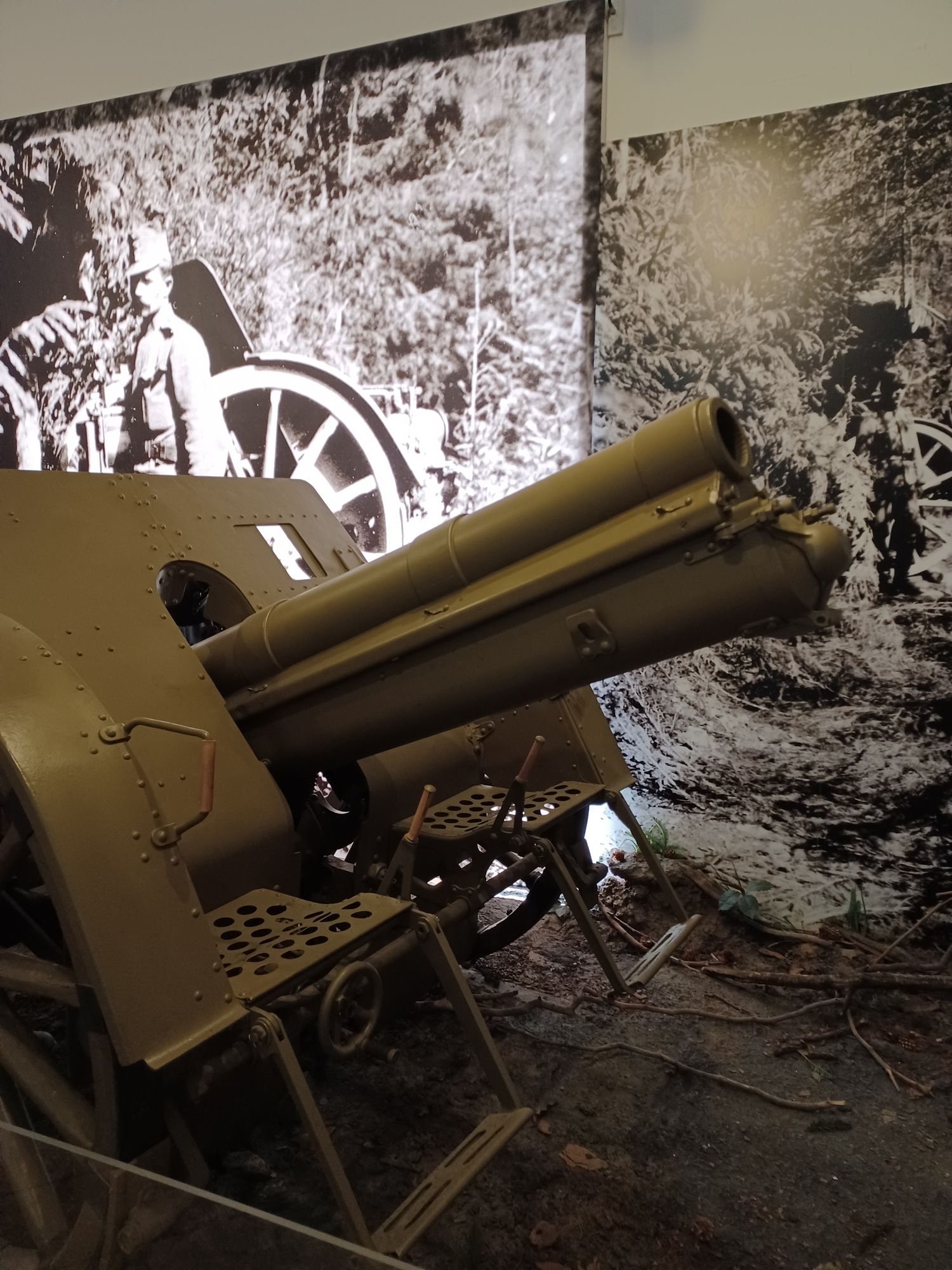

Like all Austrian gun barrel was made in bronze with a cast bronze jacket but if the use of Bronze was an anachronism the design of the gun was sound, although pretty standard for its time Later versions used a standard steel barrel

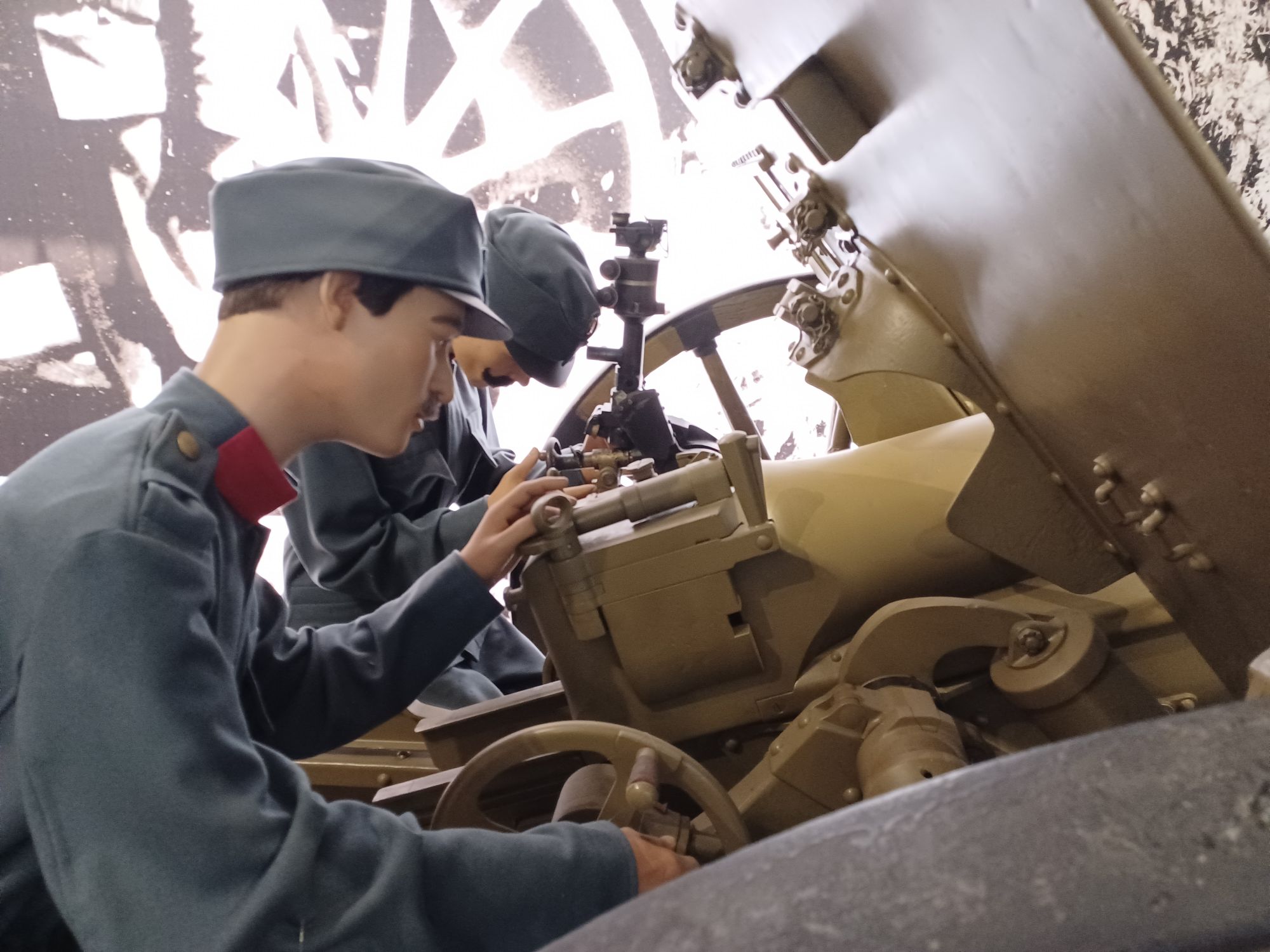

Breech was of the Wedge-type, closing horizontally, and the recoil system of the standard hydro-pneumatic type.
Charges were of the cartridge-type

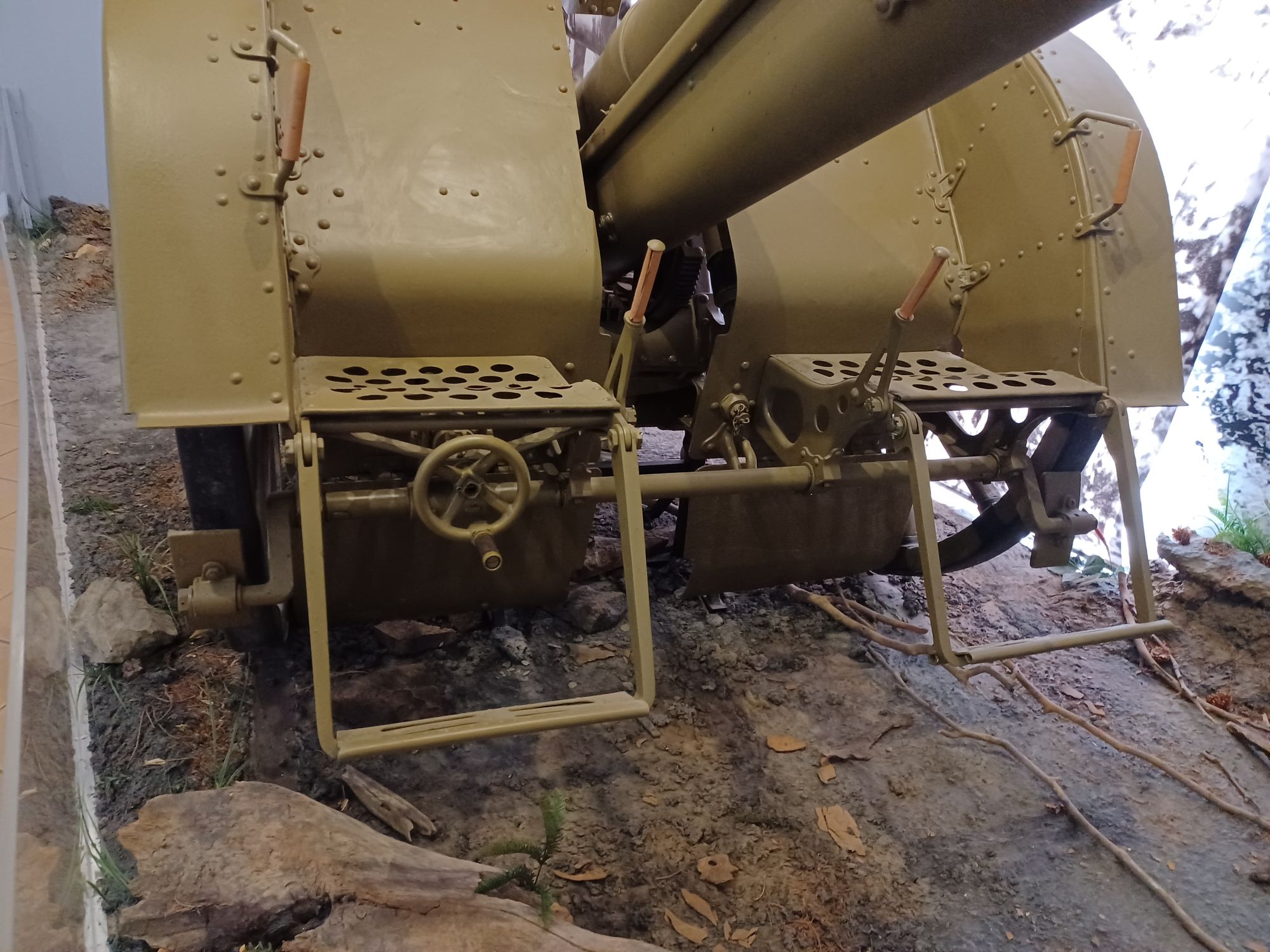

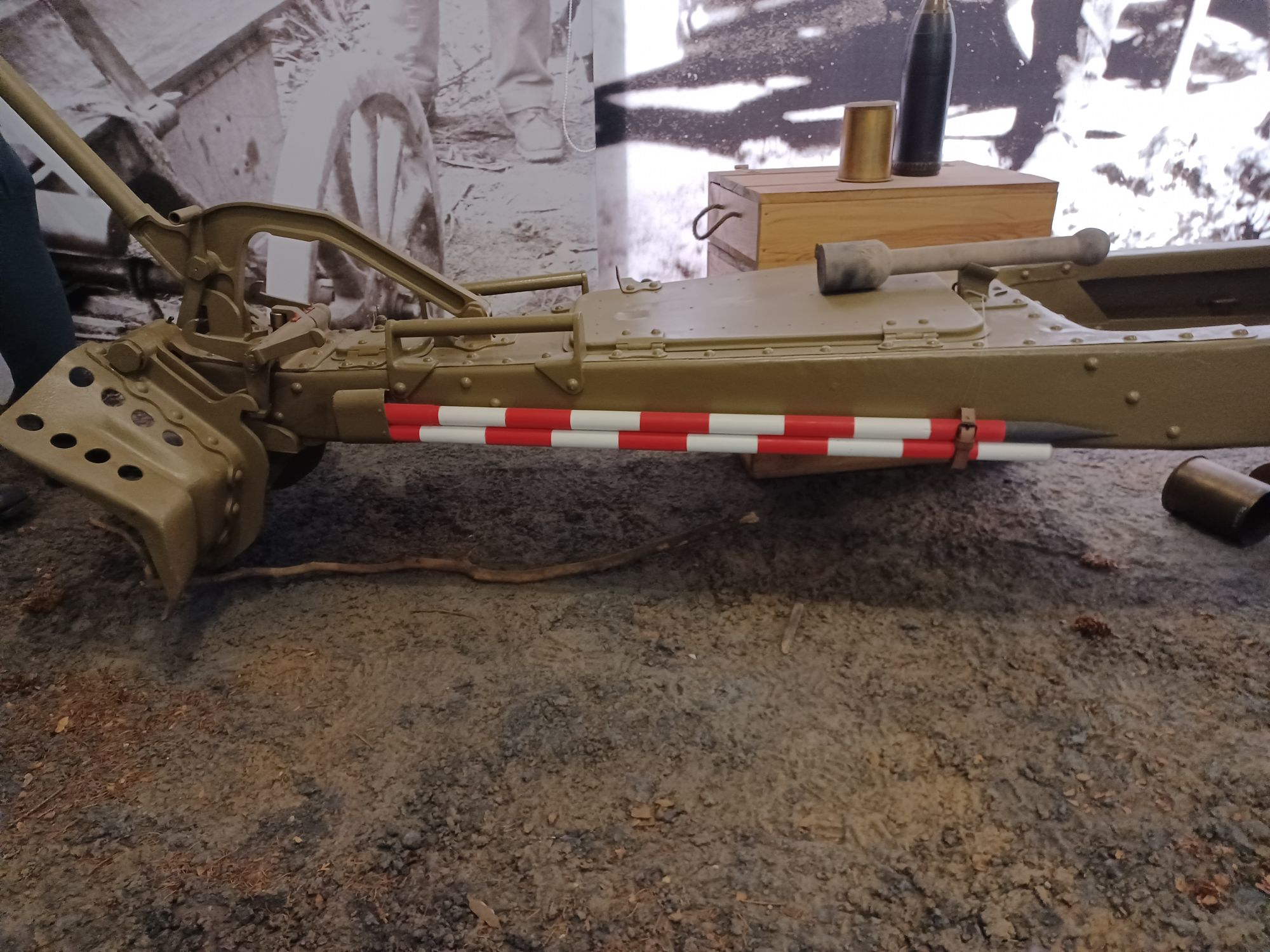

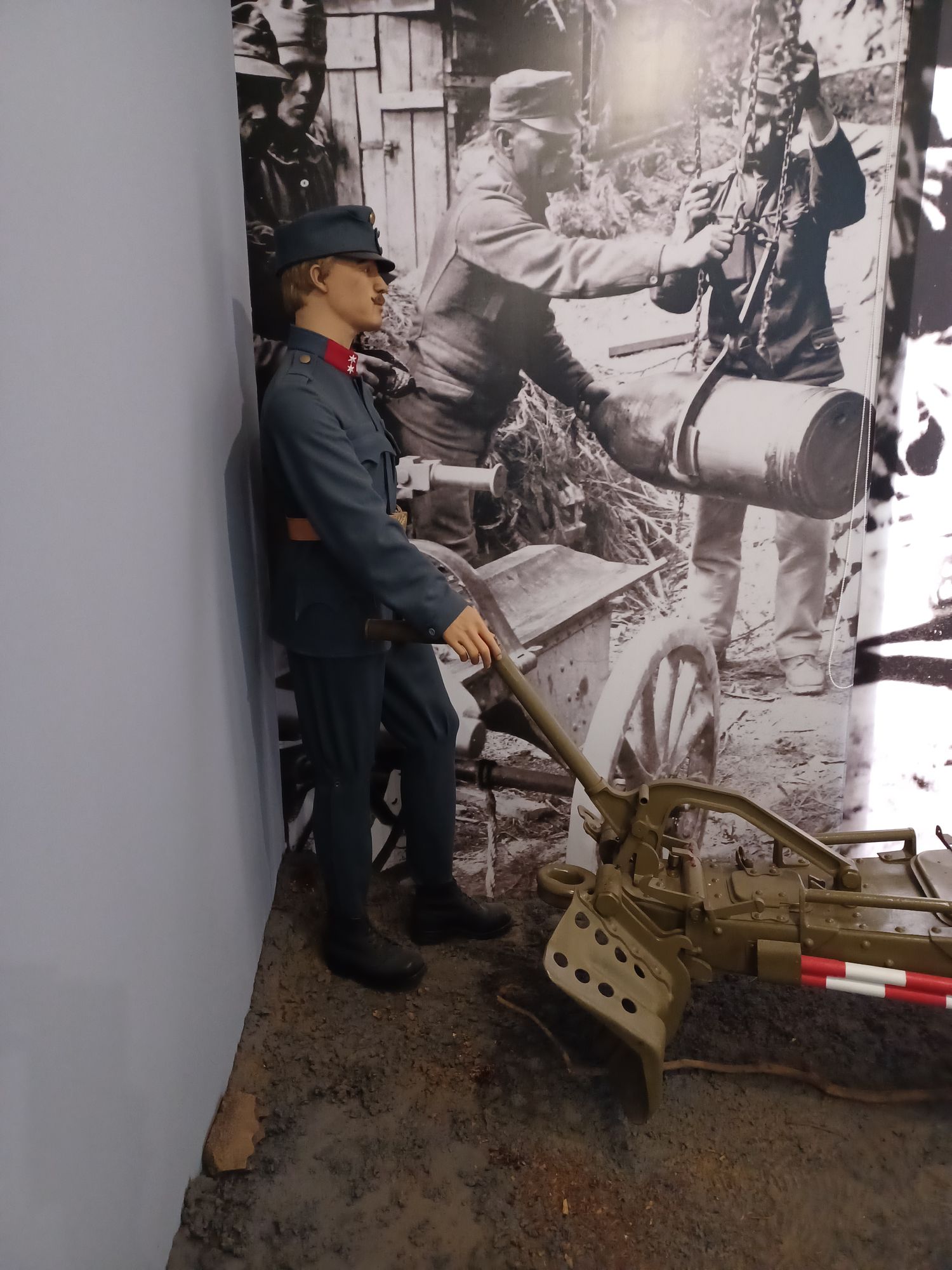

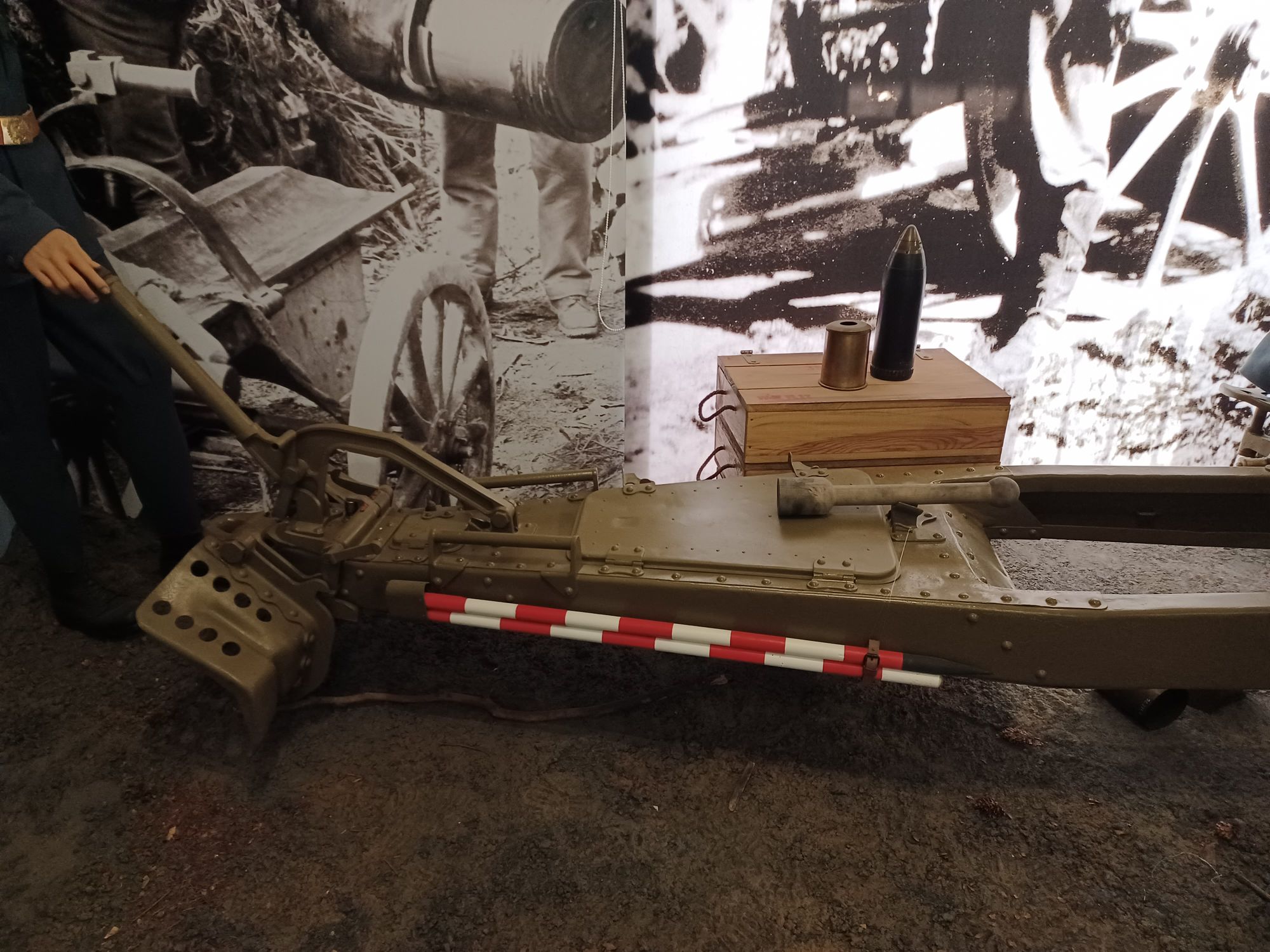

We found six steps of charges five standard and one extra. It was fired using a contact trigger (Wiederspannung-abzug) with the breech having a special mechanism preventing any discharge if the breech was not completely closed. The spade was in two pieces, one designed for use in icy ground and the other in normal soil. The carriage could be broken down into three loads carried on small carts for transport in rough terrain Postwar some weapons were modernized for motor towing with new rubber-tired wheels and the seats on the shield removed.
Use
10cm Feldhaubitze M.14 was used in the Field Howitzer Regiments of the Austro-Hungarian Army (Feldhaubitze-Regiment). There were at least 36 of Field Howitzer Regiments in service during WW1
Field Howitzer Regiments consisted of 4 batteries of 6 guns each. It was served by a crew of six, who could use the gun to fire up to 20 shells a minute. three pairs of horses attached to its limber were needed to move it
Most Army Corps had three Field Gun Regiments Feldkanoneregiment and one of Feldhaubitze-Regiment
After the reorganization of the artillery during 1915 Feldhaubitze-Regiments were organically attached to Infantry Divisions.
After WW1 a modified version of this gun the 10 cm houfnice vz. 14/19
was manufactured in Czechoslovakia by Skoda, for use by Greece, Hungary, Poland, Yugoslavia and Italy were it serve as the standard Italian medium howitzer as the Obice da 100/17 modello 14.
The gun of the Draguignan  walk around was a vz14/19, with longer tube. The gun used in WW1 was pretty much identical, except for the shorter tube, . So it is a Czechoslovakian product
Captured weapons were used by Germany under the designations 10 cm leFH 14(ö) and 10 cm leFH 315(i)
Technical Data
Caliber 100mm
Weight 1.5 tons
Crew 6
Length barrel 1.93 m
Width
Elevation -7°+50°
Travese + 6 )
Muzzle velocity 407m/s
Range 8 kms
Rate of fire 10/min
Weight of shell 15 kgs

.
