1950 Roquette Hydra 70

Télécharger toutes les photos

1950 Roquette Hydra 70
English Translation
Merci à gberg2007 pour les photographies

Historique Voir ICI
History Click HERE

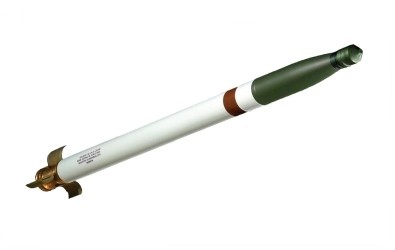

La famille General Dynamics de roquettes Hydra-70 est une famille de roquettes air-sol non guidées de 2,75 pouces (70 mm) utilisée par l'US Army, l'US Air Force, l'US Navy, le Marine Corps et les avions à voilure tournante et à voilure tournante des forces d'opérations spéciales pour remplir un certain nombre de rôles, notamment l'anti-matériel, l'anti-personnel, la suppression et l'illumination air-sol.
Le système de fusée Hydra-70 comprend trois composants principaux :
le moteur-fusée Mk 66 MOD 4 ;
neuf ogives différentes
Une fusée à détonation ponctuelle, omnidirectionnelle et télécommandée.
Les roquettes Hydra-70 sont tirées depuis les lance-roquettes M260 à 7 tubes, M261 à 19 tubes, LAU-61 à 19 tubes, LAU-68 à 7 tubes et LAU-131/A à 7 tubes.
Le système peut être installé sur la plupart des aéronefs à voilure tournante et fixe, y compris l'hélicoptère d'attaque AH-64 Apache/Apache Guardian, UH-60 Black Hawk, OH-58 Kiowa Warrior (retraité), AV-8B Harrier II, AH-1Z Viper et UH-1Y Venom, A-10 Thunderbolt II et F-16 Fighting Falcon.
Depuis 1996, General Dynamics Ordnance and Tactical Systems (GD-OTS) a produit plus de quatre millions de roquettes Hydra-70 à l'appui du bureau du projet Joint Attack Munition Systems (JAMS) de l'armée à Redstone Arsenal en Alabama.
L'Hydra-70 a été développée à la fin des années 1940 et est devenue la fusée d'attaque au sol standard pour les avions militaires américains. Il a été largement utilisé pendant la guerre de Corée, le Vietnam et l'opération Desert Storm.

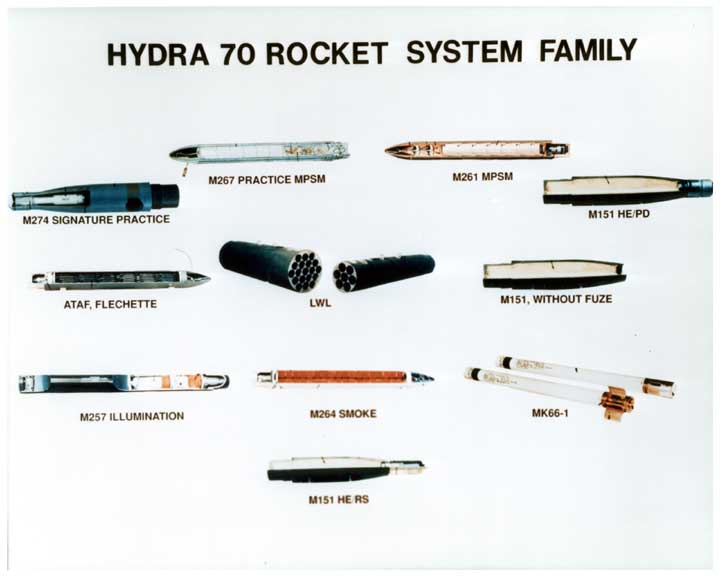

Voici les principales versions de la fusée Hydra-70 sont présentées :
M151
La M151 HEPD est une ogive anti-personnel et anti-matériel à fragmentation unitaire de 10 livres avec la fusée détonante M423. Lors de la détonation, l'ogive se fragmente en milliers de petits fragments à grande vitesse. L'ogive fusionnée mesure 16,2 pouces de long et pèse 9,3 livres.
M156
Le phosphore blanc M156 (fumée) est principalement utilisé pour le marquage des cibles. La M156 a les mêmes caractéristiques balistiques que l'ogive M151 et est de construction similaire. La charge pour la M156 est de 2,2 livres de phosphore blanc avec une charge d'éclatement de 0,12 livre de composition B. L'ogive à fusée mesure 16,2" de long et pèse 9,65 livres.
Explosif puissant M229
L'ogive M229 High Explosive est une version plus lourde du M151. L'armée américaine n'achète actuellement pas cette variante. L'ogive fusionnée mesure 26 pouces de long et pèse 17 livres.
M255A1 Fléchette
L'ogive M255A1 Flechette se compose d'un ensemble de cône de nez, d'un boîtier d'ogive, d'une fusée intégrée, de 1 179 fléchettes à 60 grains et d'un ensemble de charge d'expulsion. La fusée principale (M439) est réglée à distance avec l'affichage multifonctionnel (MFD) du système de contrôle aérien des fusées (ARCS) ou le système de gestion des fusées (RMS) pour fournir une portée de 500 mètres à 7 200 mètres. A l'expulsion, les 1 179 fléchettes en acier trempé de 60 grains se séparent et forment une masse en forme de disque qui se rompt, chaque fléchette prenant une trajectoire indépendante. La flèche utilise l'énergie cinétique dérivée de la vitesse de la fusée pour produire l'impact et la pénétration souhaités de la cible. L'ogive fusionnée mesure 26,9 pouces de long et pèse 14 livres.
Fusée éclairante M257
L'ogive éclairante M257 est conçue pour éclairer le champ de bataille et ne nécessite pas l'utilisation de lunettes infrarouges (IR). La fusée éclairante M257 peut être lancée à partir d'un aéronef à voilure fixe ou à voilure tournante. La fusée de dysfonctionnement du moteur M442 fonctionne après un délai de 9 secondes. L'ogive fusionnée mesure 29,1 pouces de long et pèse 11 livres.
Sous-munition polyvalente M261 (MPSM)
L'ogive MPSM (le poids est de 13,9 livres) offre une efficacité létale améliorée contre les cibles de zone telles que les blindages légers, les véhicules à roues, le matériel et le personnel. Les sous-munitions M73 sont déployées au-dessus de la cible et descendent presque verticalement. L'ogive M261 est une ogive cargo composée d'un ensemble de cône de nez, d'un étui, d'une fusée intégrée, de neuf sous-munitions et d'un ensemble de charge d'expulsion. La fusée d'ogive principale M439 est réglée à distance avec le système de contrôle de fusée aérienne (ARCS), l'affichage multifonctionnel (MFD) ou le système de gestion de fusée (RMS) pour fournir une portée de 500 mètres à 7 200 mètres.
Fumée M264 RP
La fumée M264 RP (phosphore rouge) est utilisée comme une fusée à fumée remplie de phosphore rouge propulsée par le moteur Mk 66 et la fumée est déployée à une distance définie à distance depuis le cockpit de l'avion. L'ogive M264 est utilisée pour l'obscurcissement par la fumée dans le spectre de la lumière visible. L'ogive fusionnée mesure 26,9 pouces de long et pèse 8,6 livres.
M274 Smoke Signature (pratique)
L'ogive M274 est une ogive d'entraînement à signature fumée/flash utilisée pour les missions d'entraînement de pilote/mitrailleur et se compose d'une ogive en fonte modifiée avec des trous d'aération, d'un capuchon de nez en aluminium avec percuteur, d'un dispositif de sécurité et d'armement de fusée M423 et d'un fumigène/ cartouche flash. L'ogive fusionnée mesure 16,2 pouces de long et pèse 9,3 livres.
Fusée infrarouge M278
L'ogive M278 Infrared Flare est conçue pour l'éclairage du champ de bataille pour une utilisation avec des lunettes infrarouges (IR). Les fusées éclairantes peuvent être lancées à partir d'aéronefs à voilure fixe ou à voilure tournante. La fusée de dysfonctionnement du moteur 442 fonctionne après un délai de 9 secondes. L'ogive fusionnée mesure 29,1 pouces de long et pèse 11 livres.
WTU-1/B (inerte)
L'ogive fusionnée mesure 16,2 pouces de long et pèse 9,3 livres.
