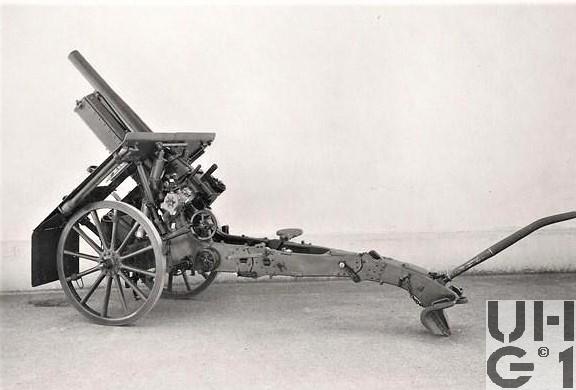

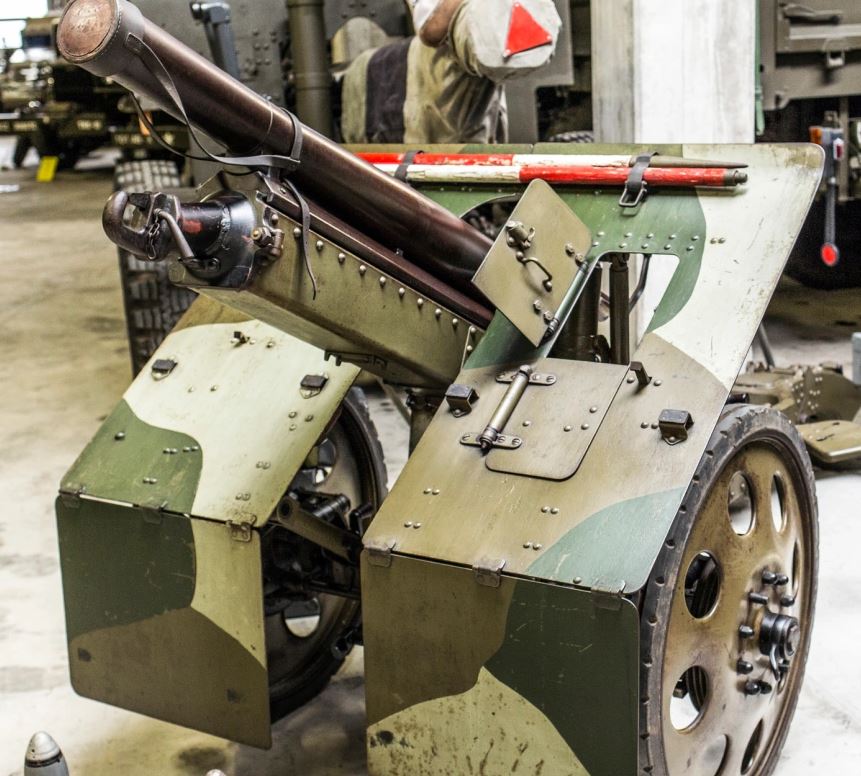

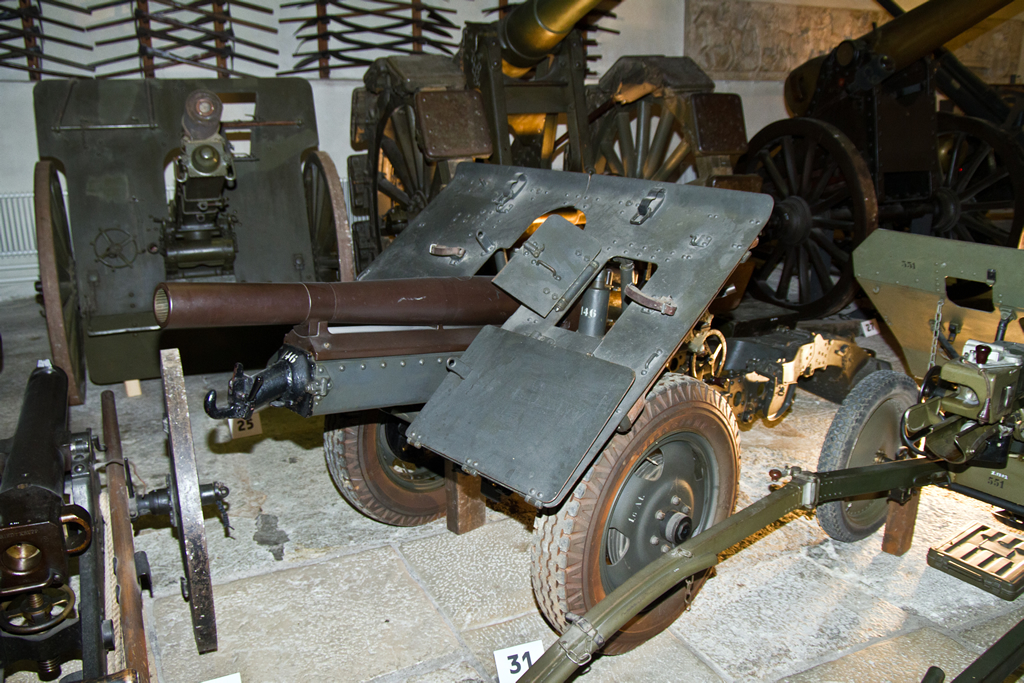

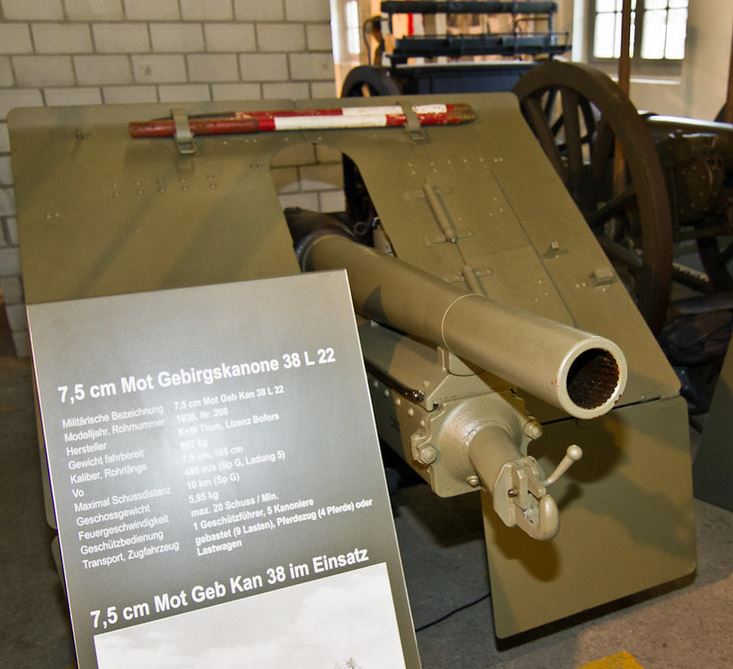

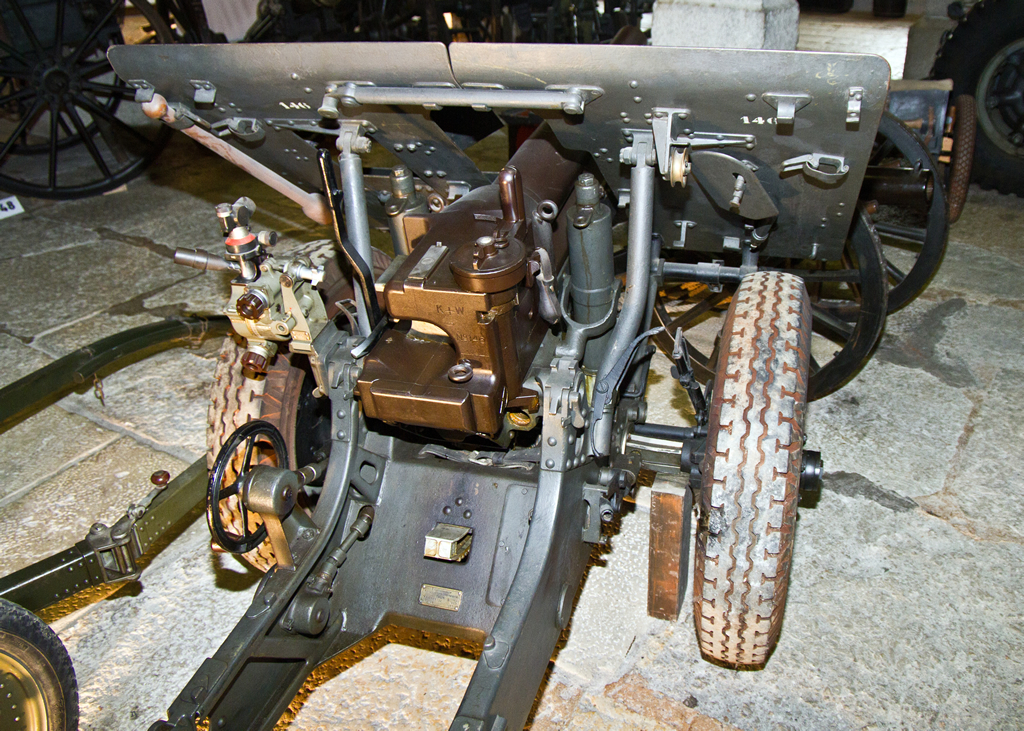

le 7.5cm Gebirgskanone 1933 L22.designation suisse est un canon achété à 13 pièces en Suède plus 51 produites sous licence Il remplace le 7.5cm Gebirgskanone 06 qui a été relégué dans les ouvrages fortifiées.
Le 8 décembre 1924, le Conseil fédéral décide de renouveler l'artillerie de montagne avec le remplacement du 7.5cm Gebirgskanone 06 il est proposé de le remplacer par le Škoda-Gebirgsgeschütz M 1914 fabriqué par la société Škoda à Pilsen, Différents calibres sont proposée de 9cm à 10,5 cm. L'EMD propose aussi un canon de calibre 7,5 cm développé par la société suédoise Bofors Karlskoga. La raison invoquée était qu'il était plus moderne et tirait des munitions plus légères, ce qui était un avantage en raison des conditions de transport difficiles en montagne. Les deux canons avaient une élévation maximale de 50° et pouvaient donc également être utilisés comme obusiers. Après des essais, le Conseil fédéral se prononce en 1933 pour le canon Bofors ; Un autre avantage était qu'il pouvait être fabriqué sous licence en Suisse. Ce canon, sera en dotation tout d 'abord aux Mot. Kan. Batterien der Leichten Brigaden Batterie d'artillerie des Brigades Légères Un inconvénient de l'arme était son deplacement en azimuth peu important et une V° du projectile lorsqu'il était utilisée comme antichars. A partir de 1941, l'arme est de transférée aux troupes de montagne. Pendant la guerre, Sulzer a également produit des tubes plus longs, passant au calibre L 30 en lieuet place du L 22, pour l'installation dans les forteresses. Description Le canon de montagne 7,5 cm 1933 L 22 pèse 790 kg prêt à tirer et 850 kg sur route lors des deplacements Le canon et l'affut sont fabriqués par Sulzer sont d'une seule pièce et en acier massif. Lors du tir le système recule de 800 mm sur le chariot supérieur, qui est équipé d'un frein de recul, est freiné hydrauliquement et ramené en avant par 2 ressorts. La culasse à coin plat utilisée horizontalement fonctionne de manière semi-automatique. Cela signifie qu'après avoir inséré la cartouche, elle se ferme automatiquement grâce à la force du ressort ; l'arme est prête à tirer. Lorsque le système avance après le tir, la glissière s'ouvre automatiquement et éjecte la douille tirée. L'arme est prête à être chargée. Le coup est déclenché par la platine intégrée à la culasse, le percuteur vient frapper l'amorce située au centre du fond de caisse. La longueur totale du canon est de 1650 mm, pour la même arme en L 25 la longueur est de 1,8 m, et sa largeur totale de 1 m,avec une voie de 0,76 m. Comme il a une elévation en site de -17.5 + 50 le canon pouvait également être utilisé comme un obusier en tir indirect. L'équipe de pièce était composé d'un chef de pièce plus 5 et plus tard 8 hommes.
|
|
