75 cm Krupp Gebirgskanone M 1877 Thun

75 cm  Krupp Gebirgskanone M 1877 Thun
English Translation
In Memorian à Massimo Fotti pour les photographies

Historique Voir ICI
History Click HERE

Le Gebirgskanone M  1877 de 7,5 cm a remplacé l'ancien canon de montagneM 1864 à chargement par la bouche . Ce canon se chareant par la  culasse est  fabriqué par la Krupp-Gussstahlfabrik à Essen , et il fut t le dernier canon de montagne sans recul utilisé dans l' armée suisse . Il a été remplacé par le canon de montagne Ord 1906 de 7,5 cm, également fabriqué par Krupp .

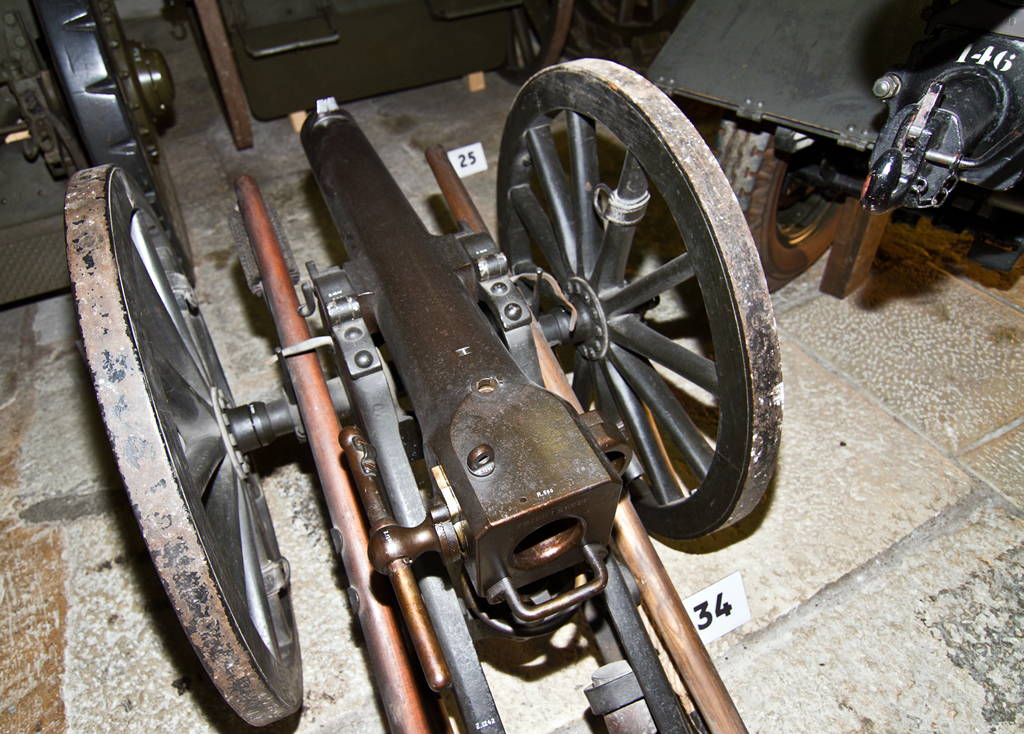

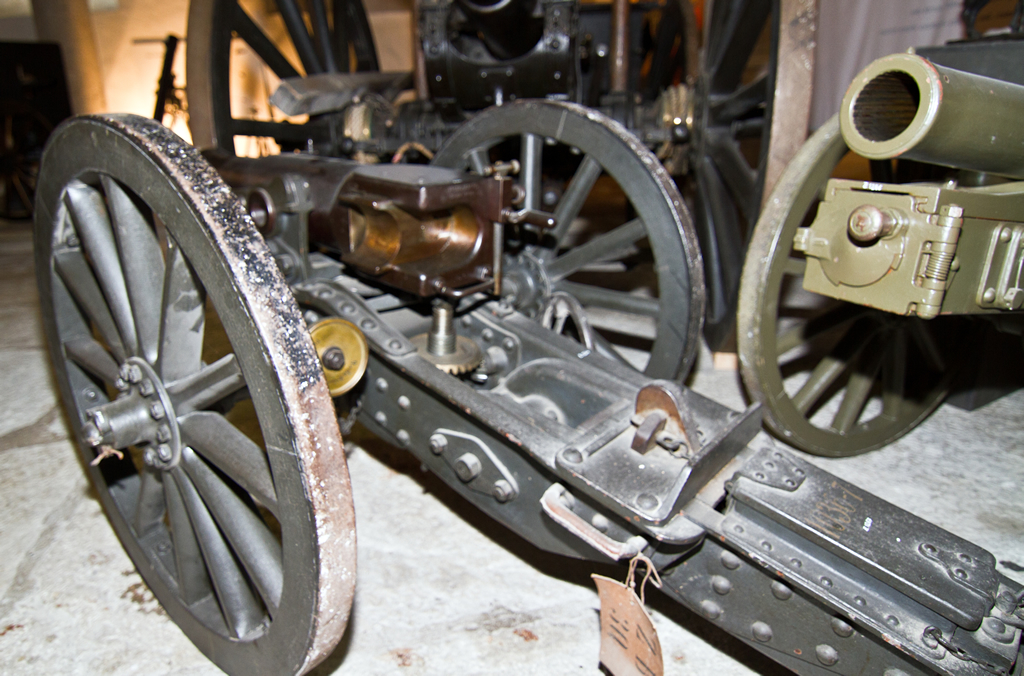

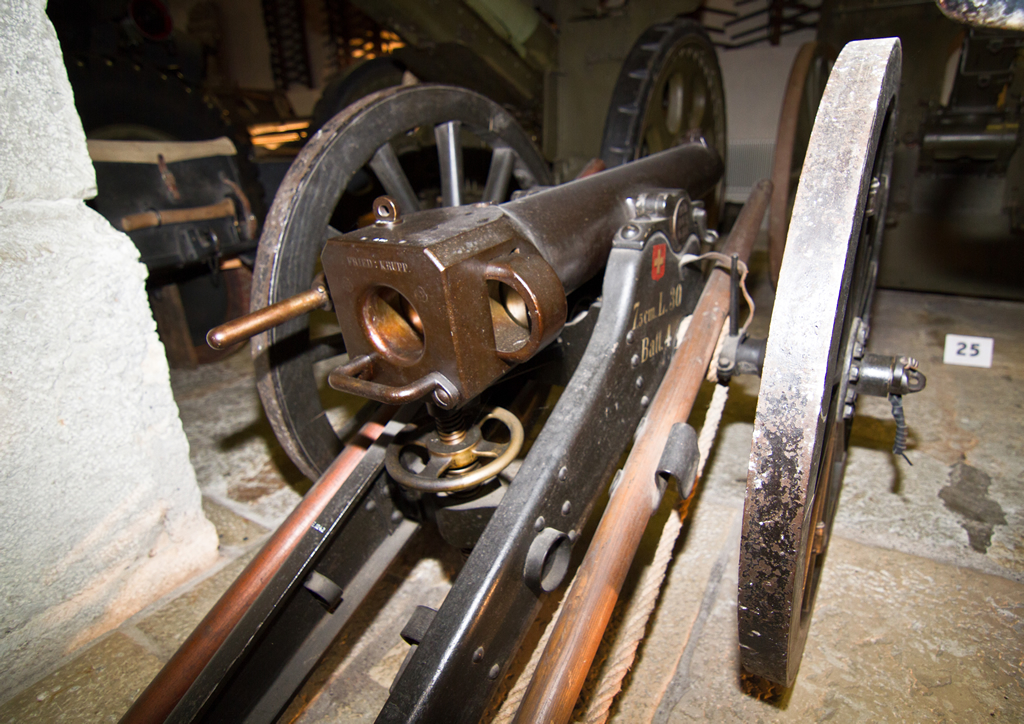

Le canon pèse 256 kg en service. Le tube et le boîtier de culasse sont monoblocs et fabriqués en acier massif. Le verrou à coin plat inséré horizontalement est maintenu par un anneau Broadwell. Le tube et le boulon pèsent ensemble 105 kg.
Le tir  déclenché par un  système à friction inséré dans le tube, dans lequel le tireur debout à côté de la roue enflamme en tirant sur la ligne.

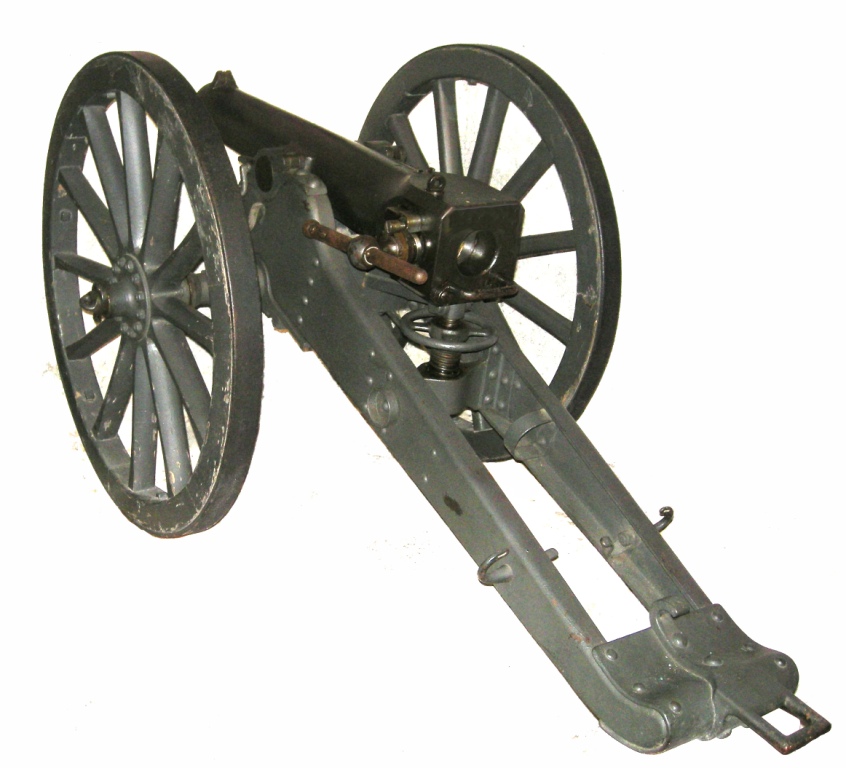

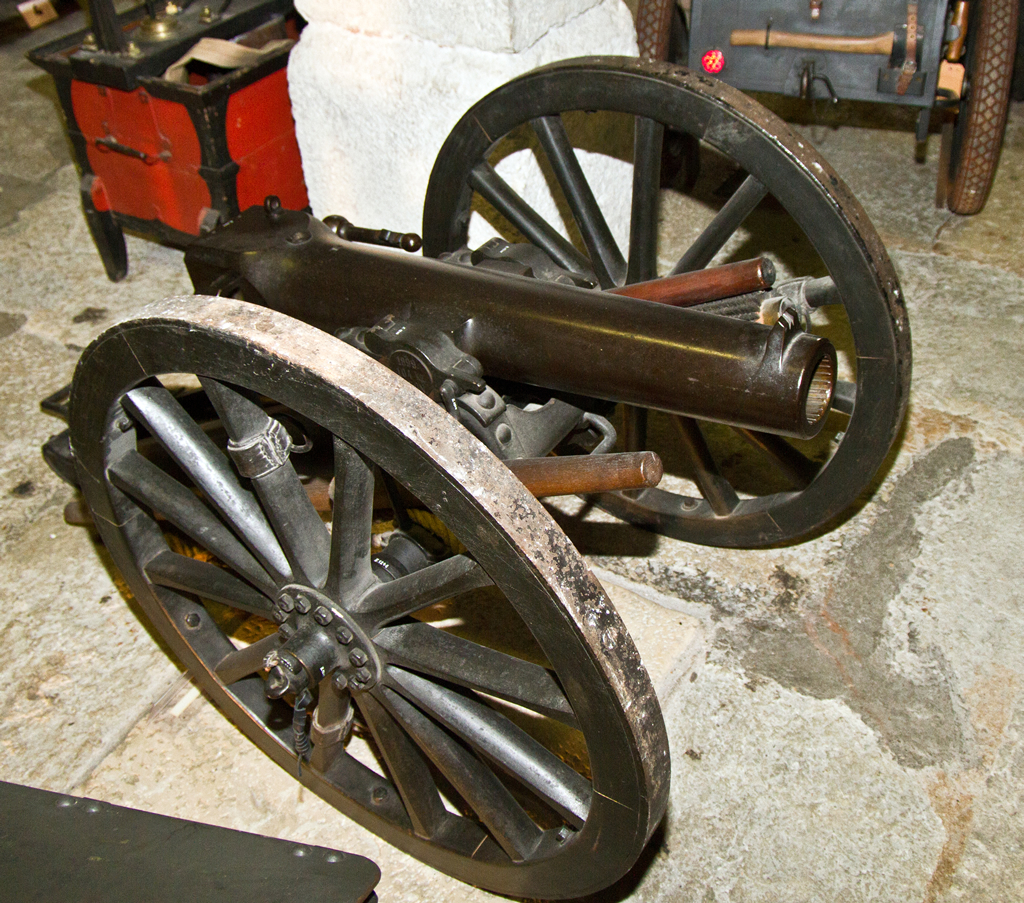

Longueur totale du canon 963 cm, Le canon est posé avec ses tourillons sur un affut en accier riveté
Le tout mesure 1,8 m de long pour une largeur d'1 m,
L'arme toujours utilisée sur l affut passédait  un tourillon  placé sur l'affut.La direction latérale devait être corrigée en déplaçant latéralement la queue du chariot. Une vis est fixée sur l arriere de l affut pour régler l' élévation .
Pour réduire le recul  lors du tir, les roues pourraient être bloquées avec des câbles de frein.
Le transport du canon, avec son affut etait  effectué par un cheval, attelé avec un timon à fourche pouvait être fixé à l'extrémité de l'affût. En terrain difficile, le canon pouvait être démonté et transporté par quatre chevaux, trois pour le canon et un pour les munitions. Les charges individuelles portées par les chevaux étaient comprises entre 160 et 122 kg.
Munitions utilisées
Les munitions étaient en  2 fardeaux chargées séparément, après l'introduction de la grenade, la charge propulsive a été chargée dans un sac en tissu et la culasse a été fermée. Le tube à friction était alors utilisé et l'arme était prête à tirer.
Le canon de montagne tire l'obut annulaire Ord 1877, poids 4,3 kg, charge explosive 100 g de poudre noire, fusible à impact, avec 10 anneaux de fer insérés pour augmenter l'effet de fragmentation.
Le Shrapnel Ord 1882 pesait 4,6 kg. Remplissage de 110 billes de plomb dur de 15 g chacune, propulseur chargé au fond du projectile : 55 g de poudre noire no. 2, allumeur double avec division de température, temps de combustion 10 s
