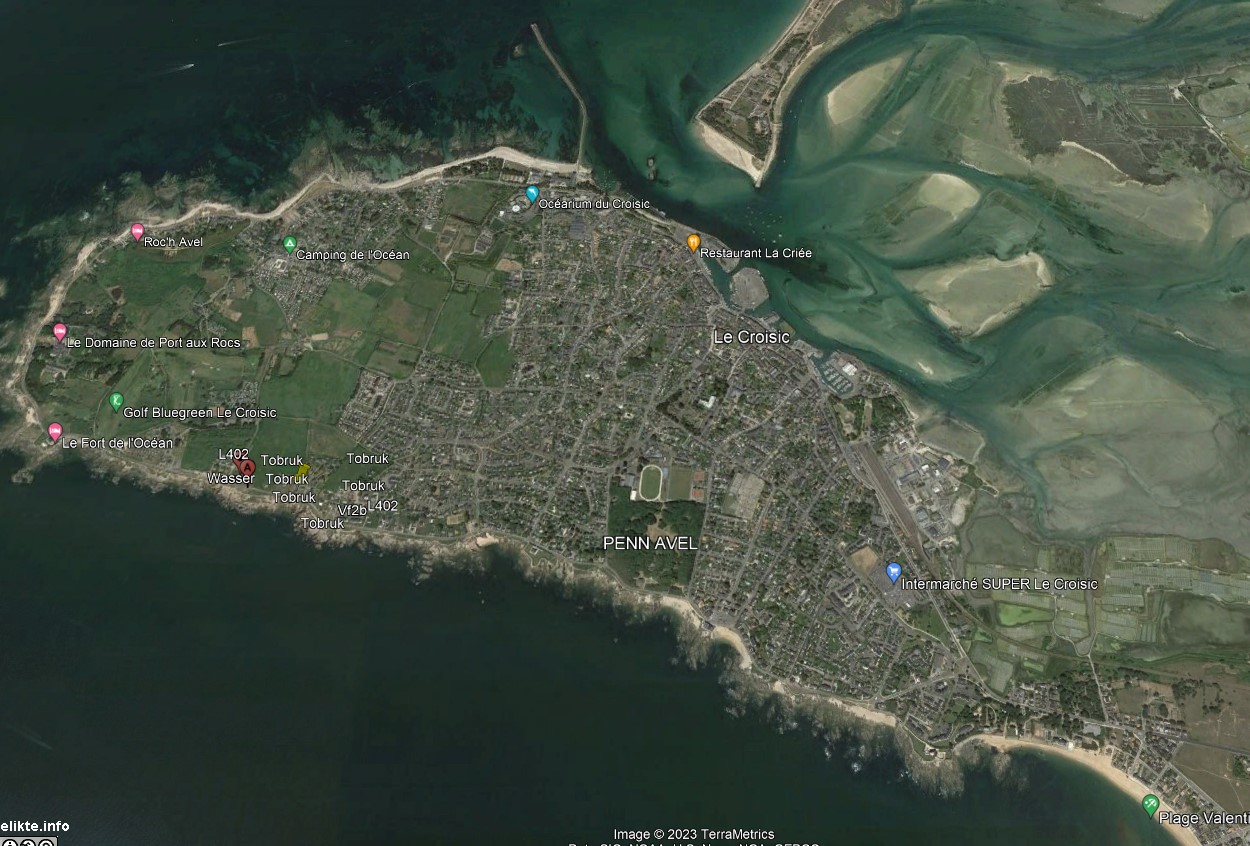

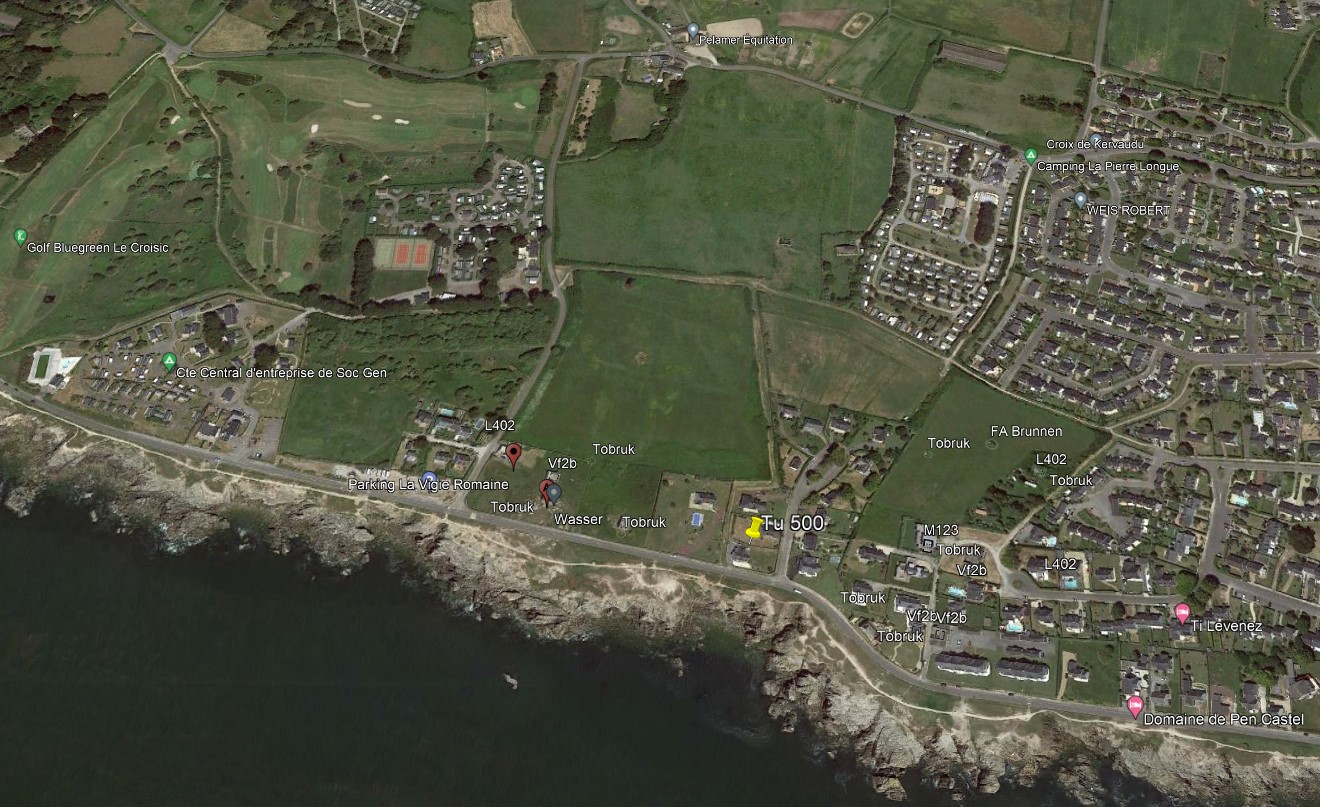

Autour de St nazaire il ya avait  3 stations radar "Nutria"

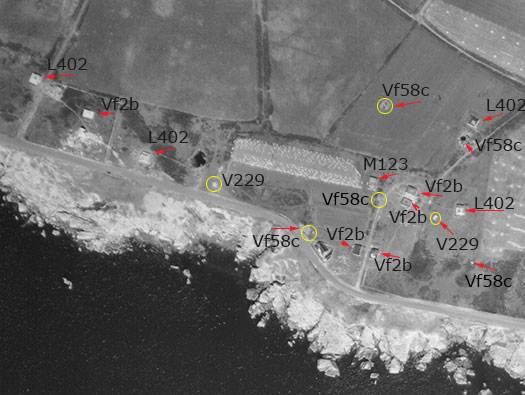

Un Stp Tu 500 au Croisic avec une M 123 et 4 x L 402  2 WR FuMG 65, 2 Freya FuMG 21./Luft.Nachr.Rgt 54
Un WR et un L 479 et un L 486 furent construits aux Tu 506 et Tu 507 près d'Escoublac
Un L 485 au Nz 355 près de Point de Chemoulin.

Sur ce site fut bati une station radar dependant de la Luftwaffe  c'est le StP TU 500
Sur ce site on trouvera 4 Radars

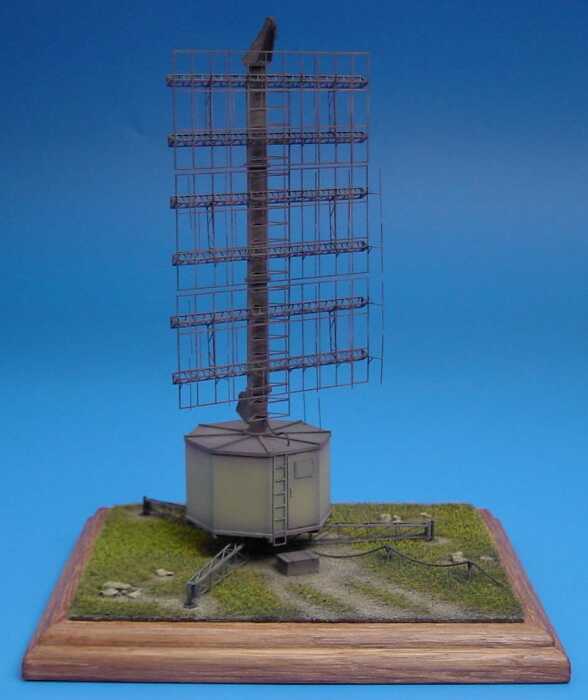

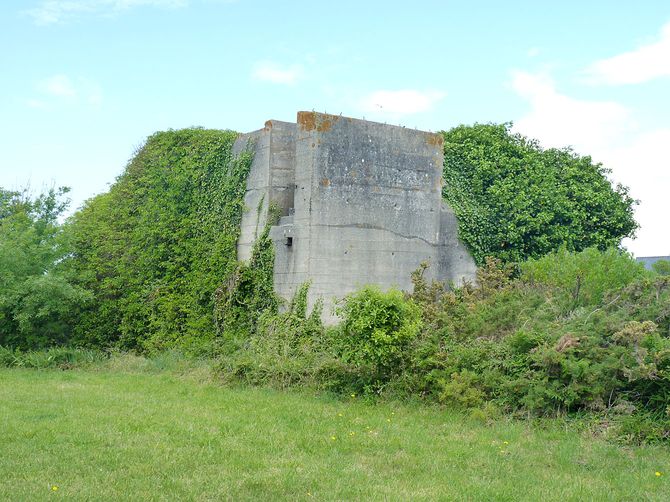

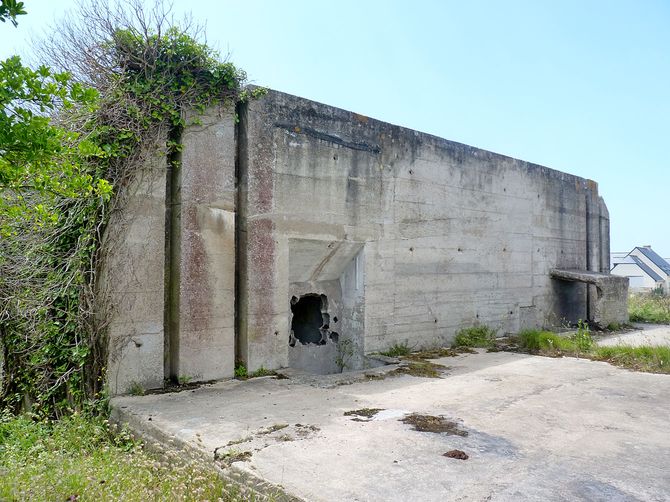

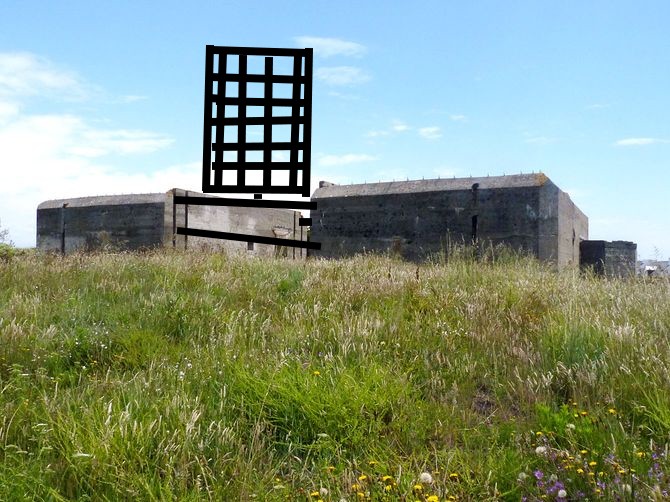

Freya FUMG 80

fabricant : GEMA nombre de haubans : 1 sur cabine poids : 6,20 – 6,70 t hauteur : 8,00 – 10.00 m largeur : 6,00 m détection : 360 degrés fréquence : 250 MHz portée suivant la différence entre la station et l’altitude de vol de l’avion: 50 m = 20 km 100 m = 30 km 1’000 m = 60 km 3’000 m = 100 km 8’000 m = 120 km altitude : maximum 8’000 m

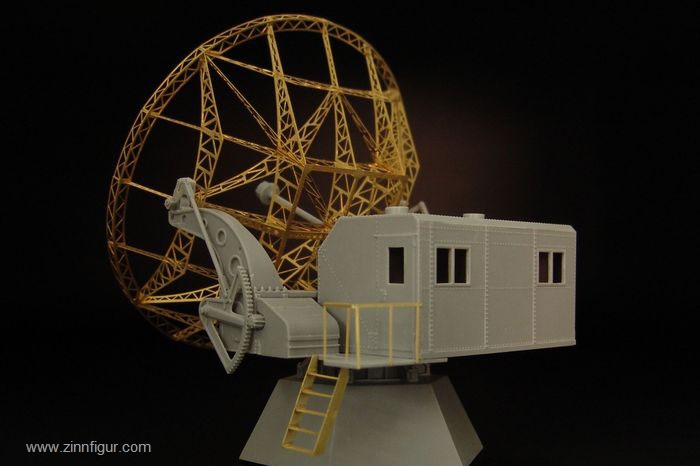

Würzburg Reise FuSE 65

Würzburg 39 t

Les détachements de radar Würzburg Anton type 39t (D) sont généralement composés d’un camion de 8 tonnes tractant l’appareil, d’un camion de 3 tonnes pour le transport du personnel constitué : d’un sergent et de huit hommes de troupe affectés comme suit : un opérateur de distance B1 (Entfernungspeiler), un opérateur de site B2 (Seitenpeiler), un opérateur d’azimut B3 (Hoenenpeiler), un lecteur de site B4 (Seitenablesen), un lecteur d’azimut B5 (Hoehenpeiler), un lecteur de distance B6 (Enentfernungsableser), un opérateur de groupe d’alimentation B7 (Maschinensatzwart) et un mécanicien d’entretien B8 (Gerätewart). Les servants mangaient beaucoup de carottes crues pour favoriser la vision nocturne. Le Würzburg 39 T (type D) d’une porté de 40 km est destiné uniquement à la commande de tirs des batteries de Flak (Flugmeldegeräte) internet

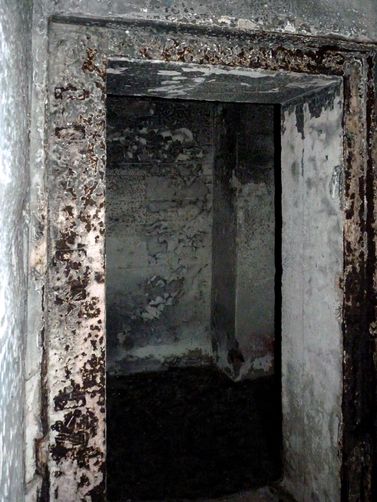

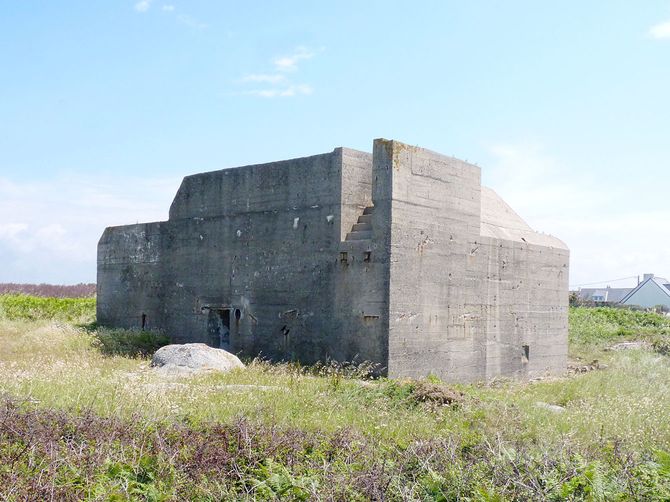

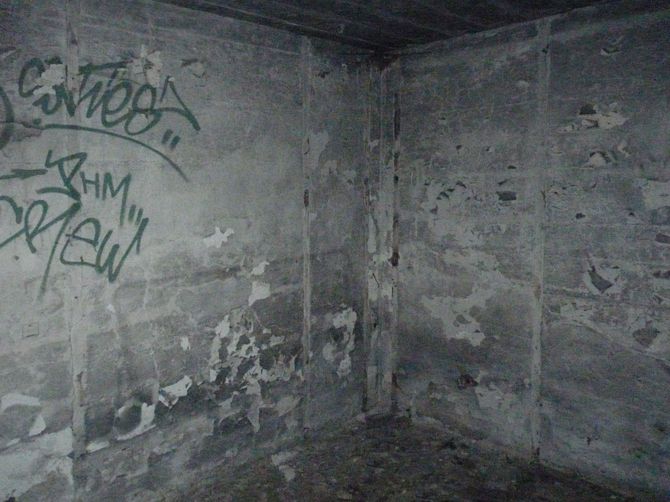

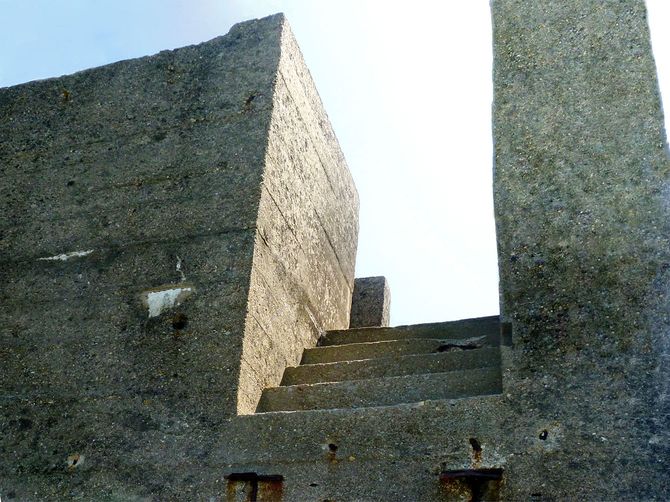

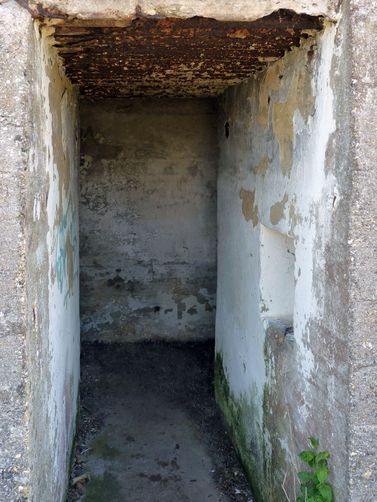

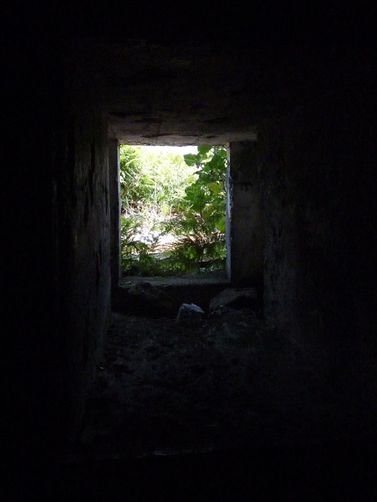

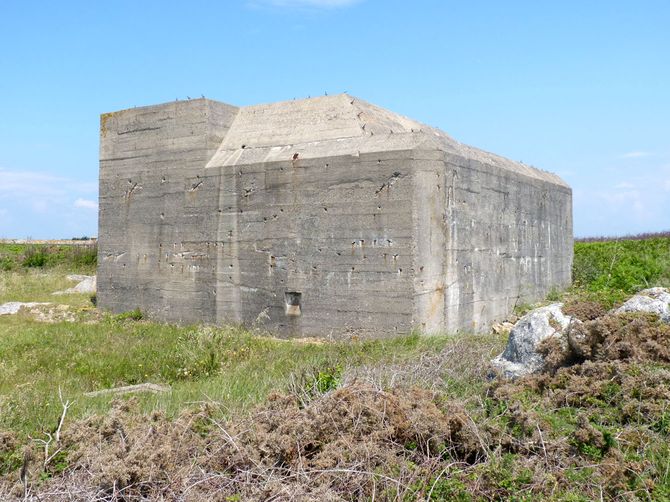

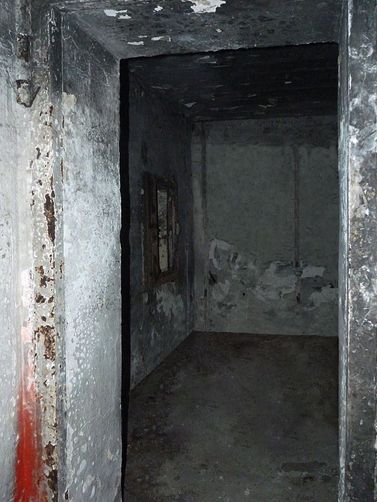

Plus 4 emplacements pour flak 30 sur abri L 402

10 tobrouks

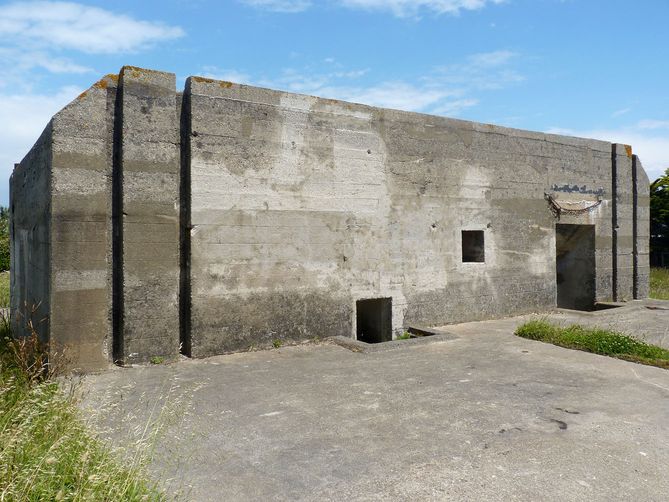

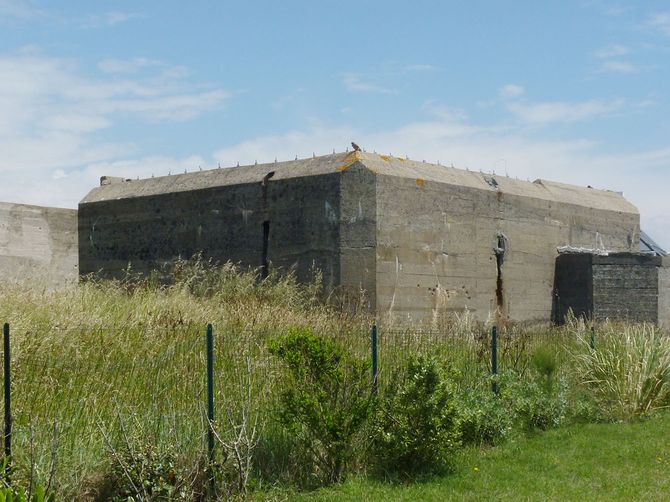

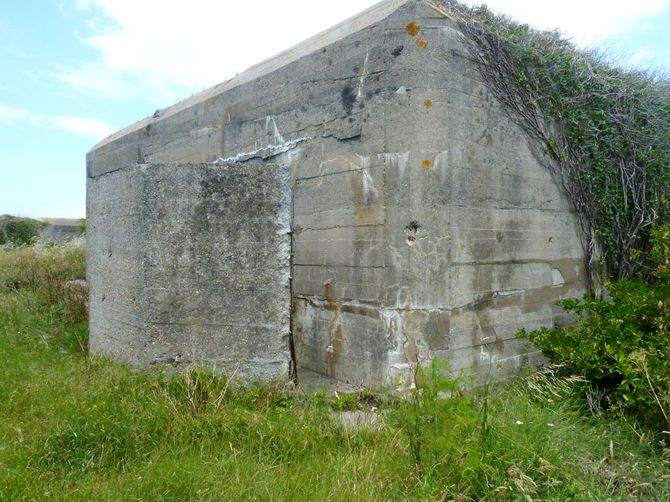

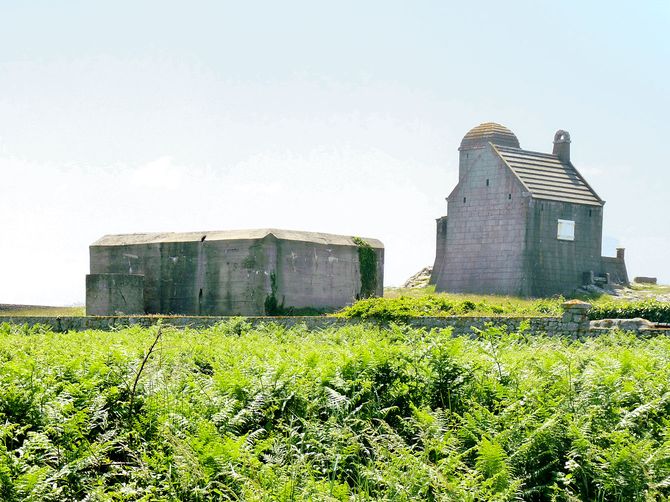

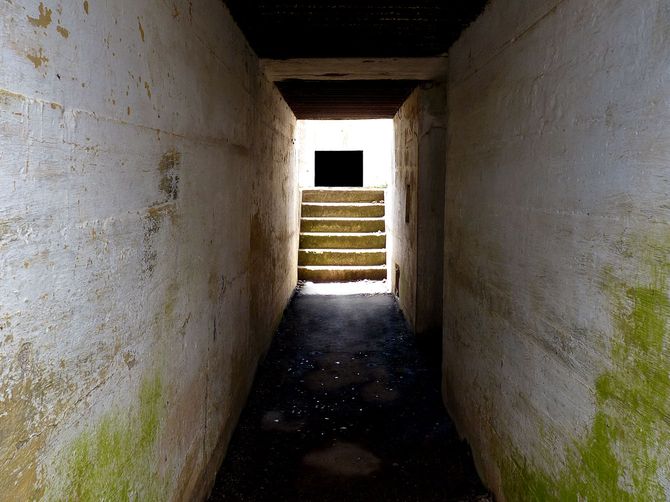

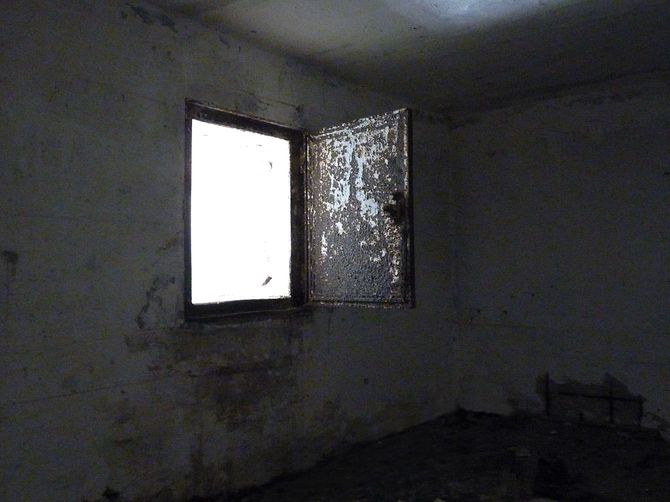

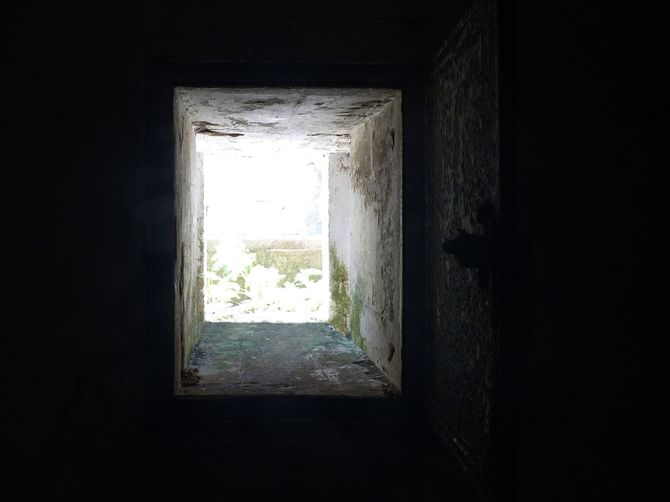

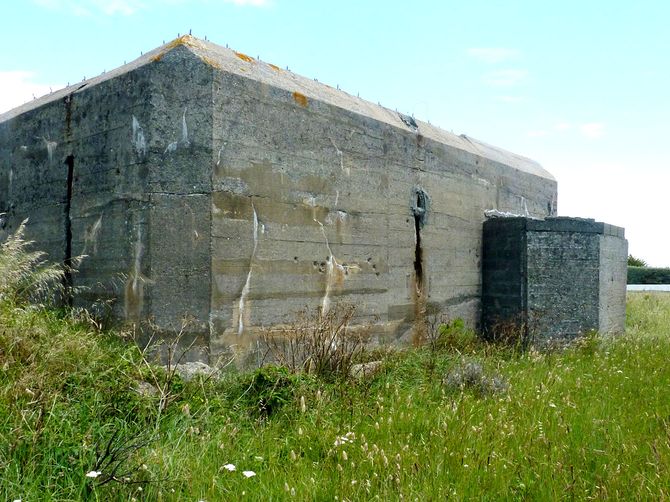

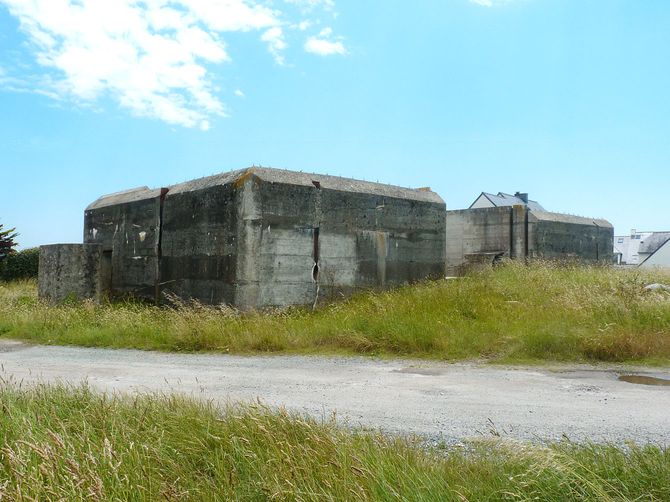

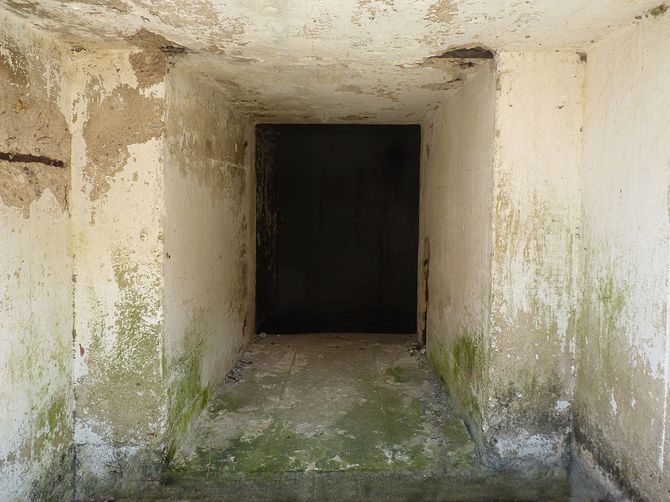

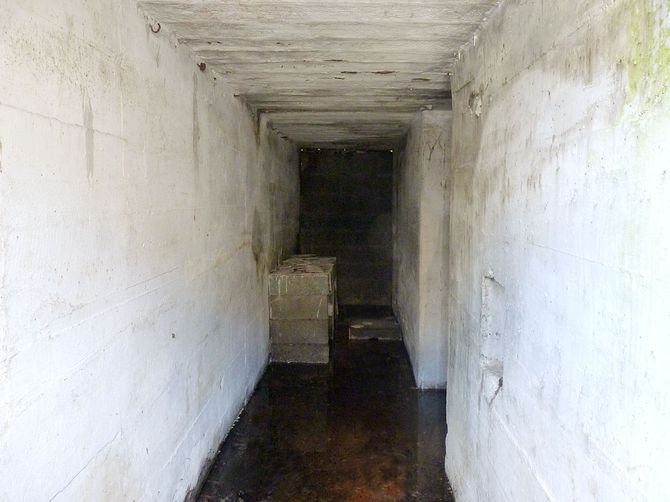

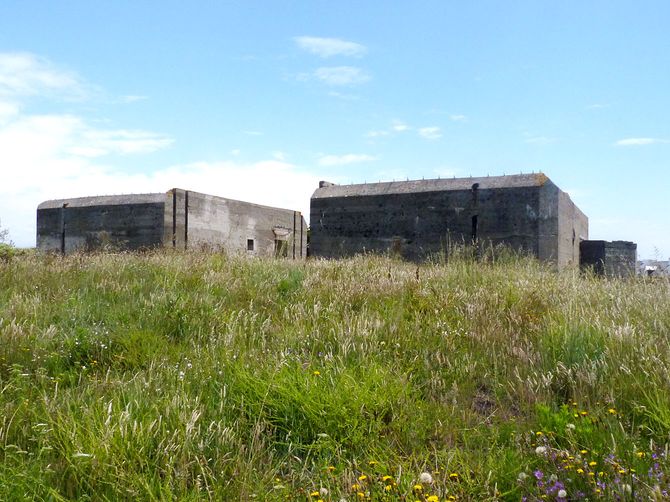

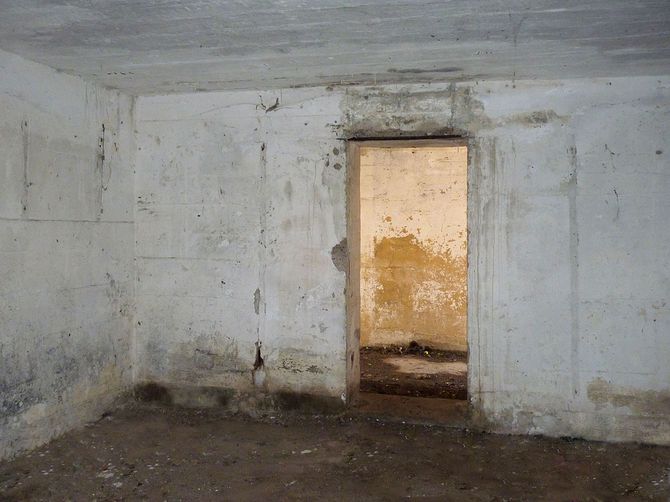

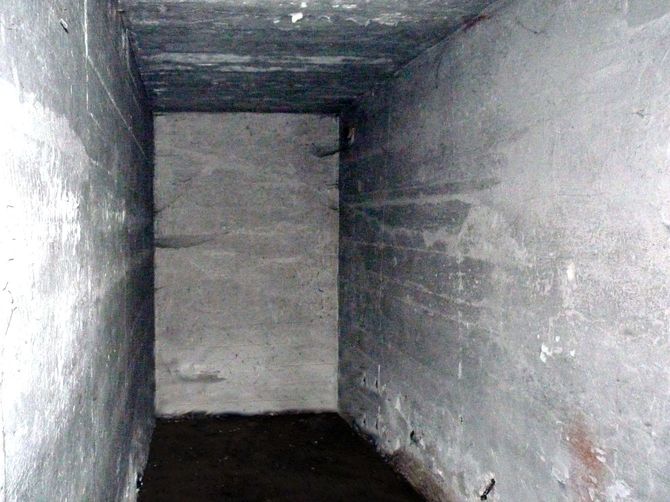

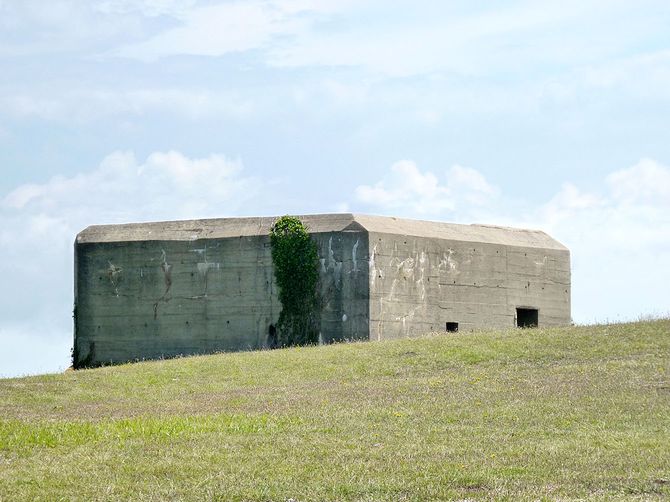

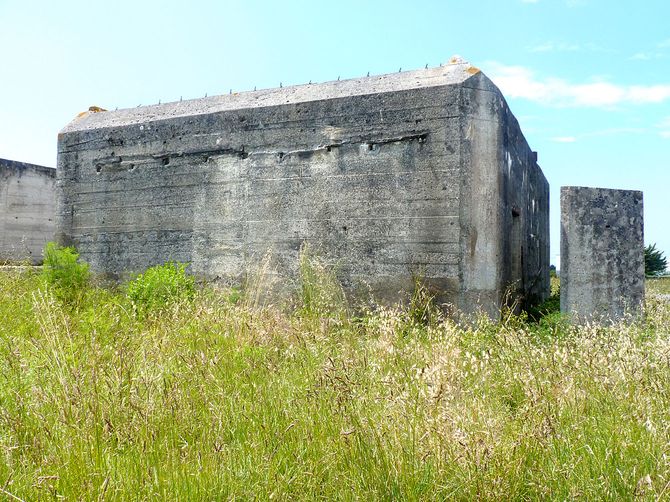

4 soutes abris  VF2b

Les bunker VF (Verstärkt FeldmäBigen) sont les bunkers les plus simples possibles depourvus de ventilation et sans sas d'accès Ils ont des complements  Il en existait plusieurs variantes en fonction de l armement placé à l interieur Canon ou  mitrailleuse

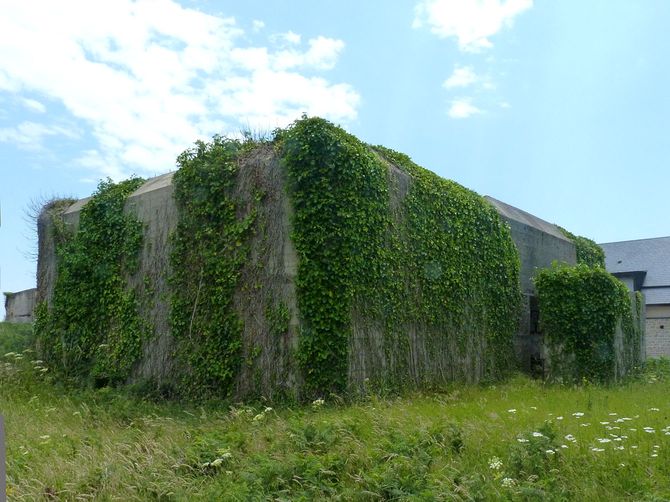

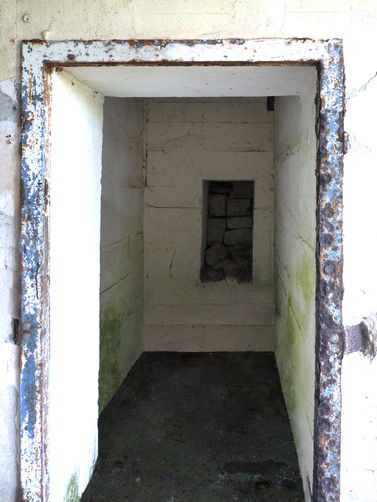

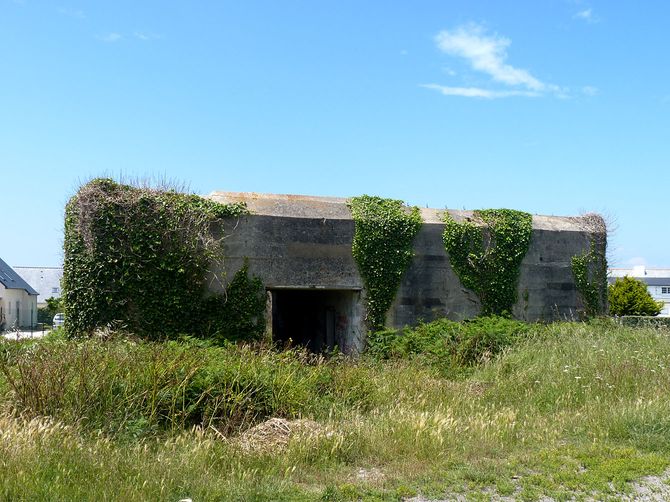

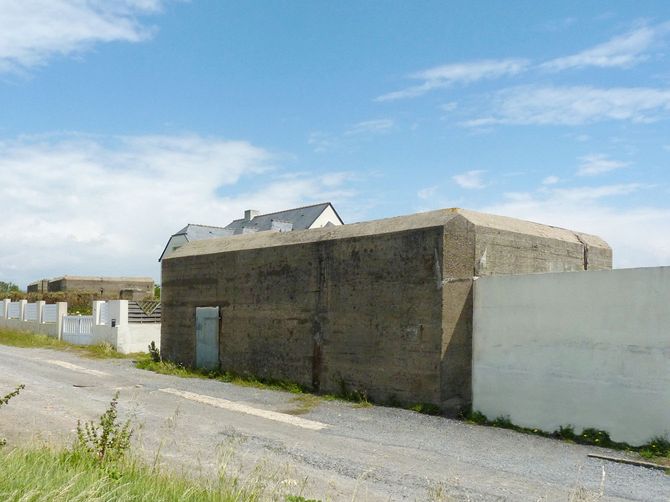

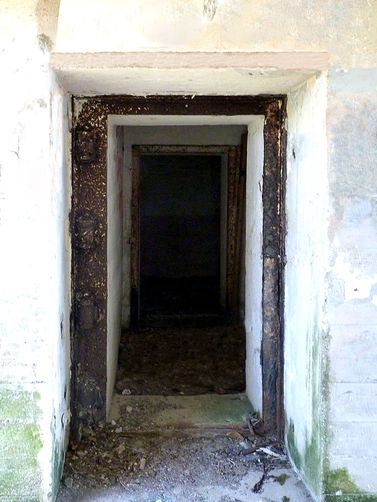

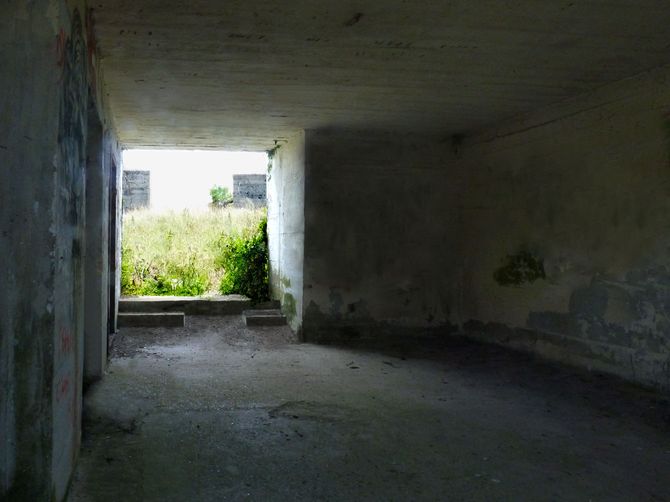

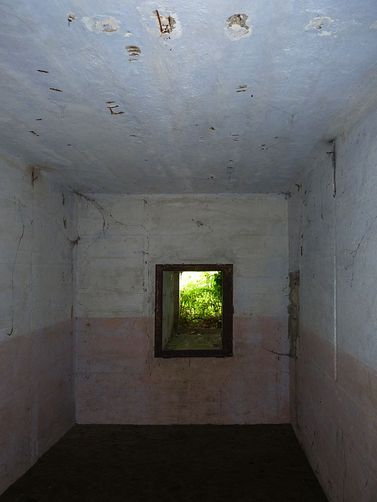

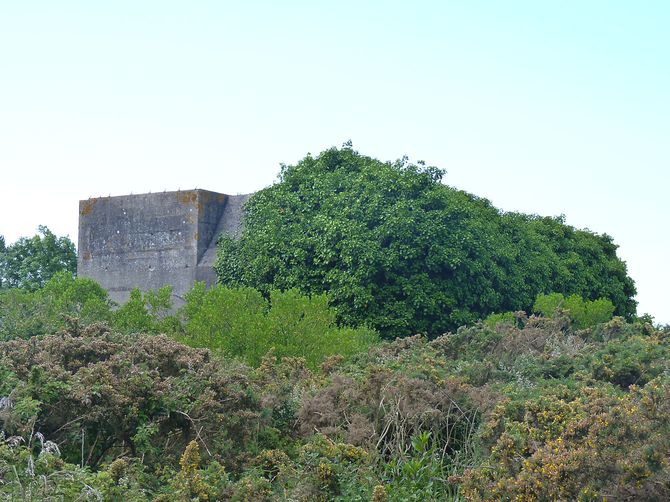

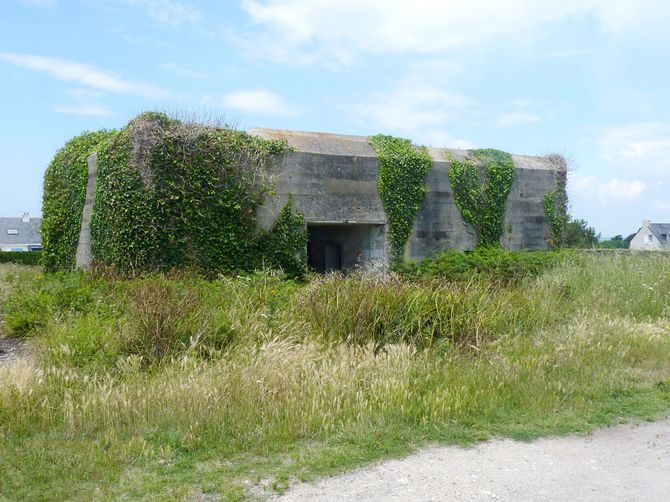

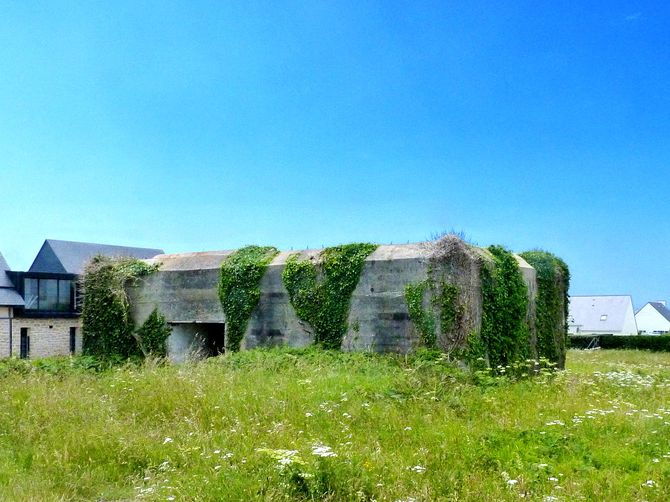

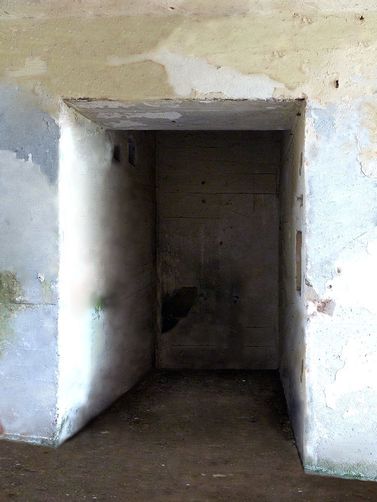

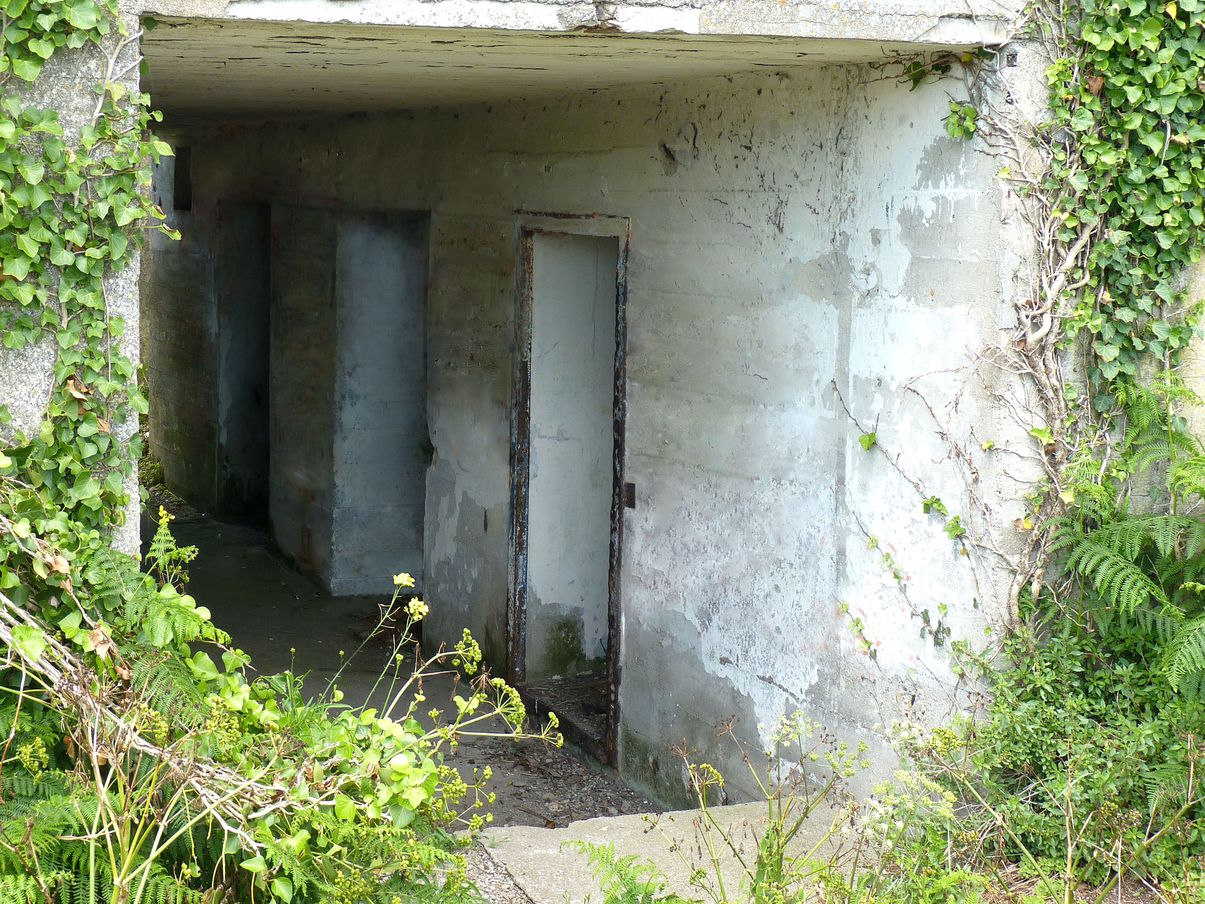

1 Bunker M 123

Le modèle de soute a été conçu à l'origine pour la marine (Kriegsmarine) c'est un Bunker pour machines et garages à projecteurs (Unterstände für Maschinen und Scheinwerfer). Certains ont des locaux vie Dans d'autres, ne possèdent pas ces locaux mais un équipage peut  y etr loges temporairement Les bunkers sont été construits en béton avec ou sans armature en fer

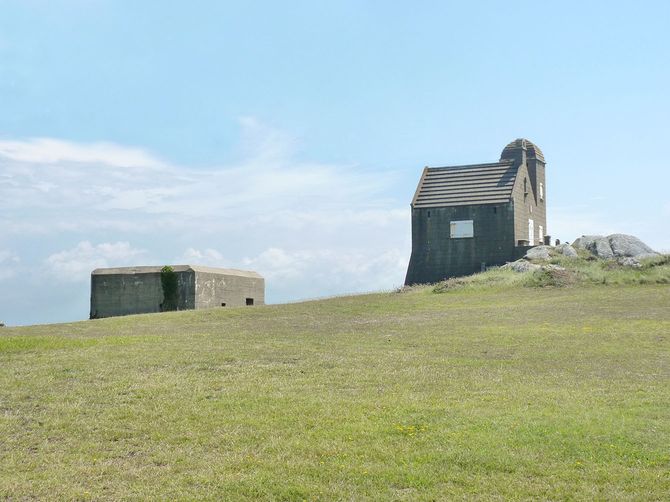

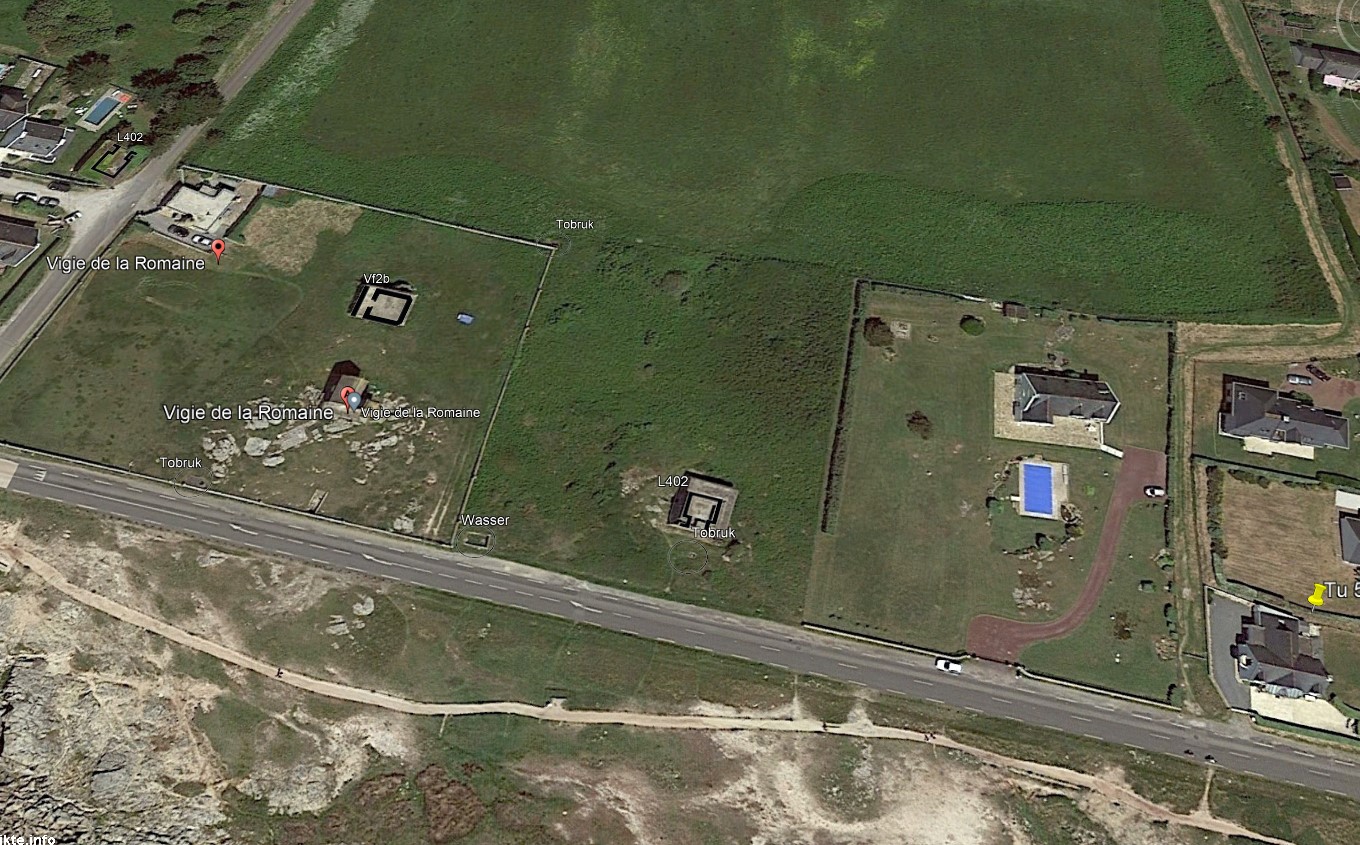

Le batiment dite la Vigie romaine a été reconstruit après la Guerre Ce batimentest batie sur le point le plus haut de la Côte sauvage de la presqu'île guérandaise
C 'etait un ancien corps de garde du XVIIIe siècle pour surveiller le littoral.Tombé en ruine, il est reconstruit dans les années 1930 par un architecte  qui en  fait une vigie moderne et qui n'a de  Romaine que le nom.
