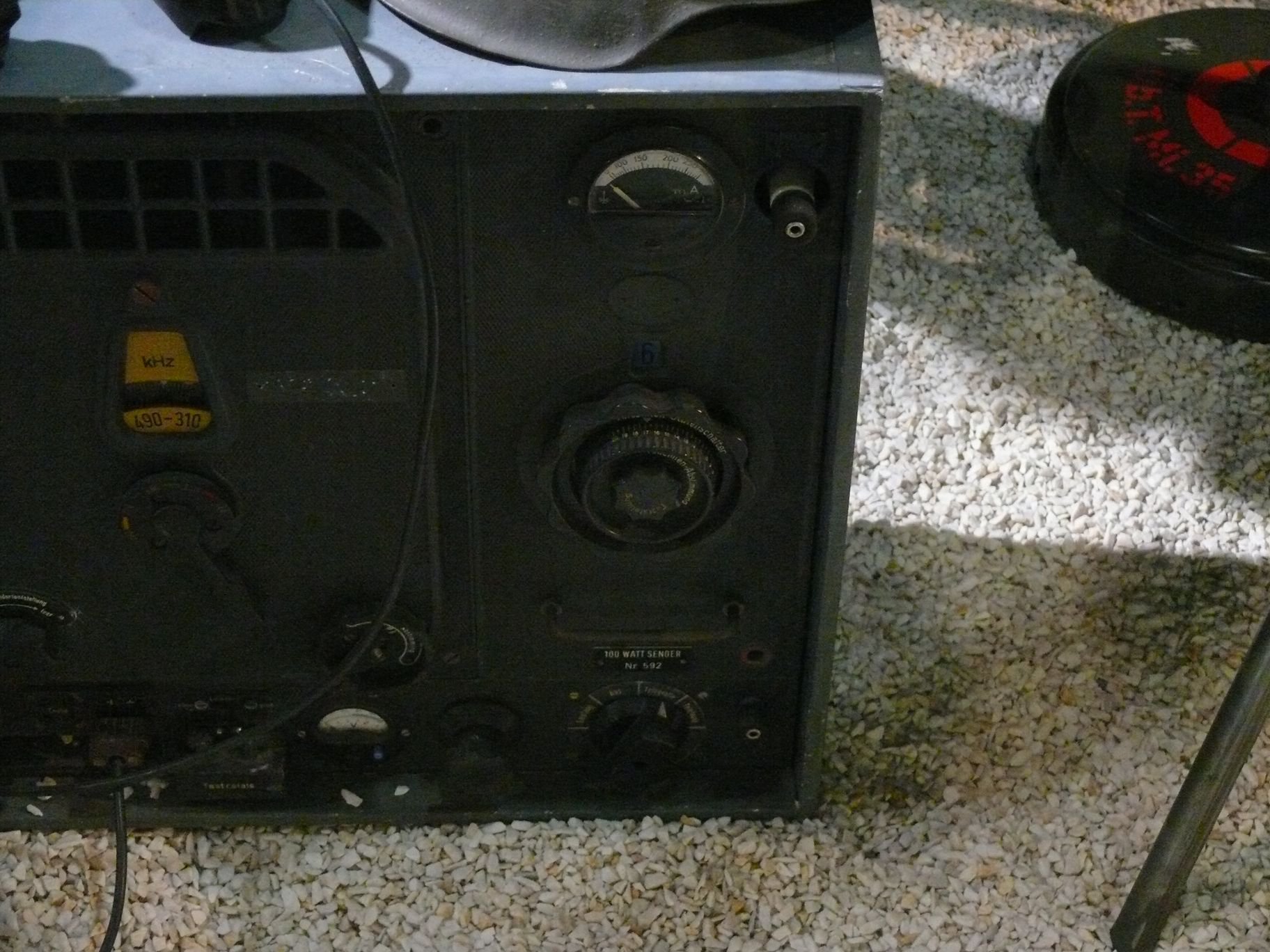

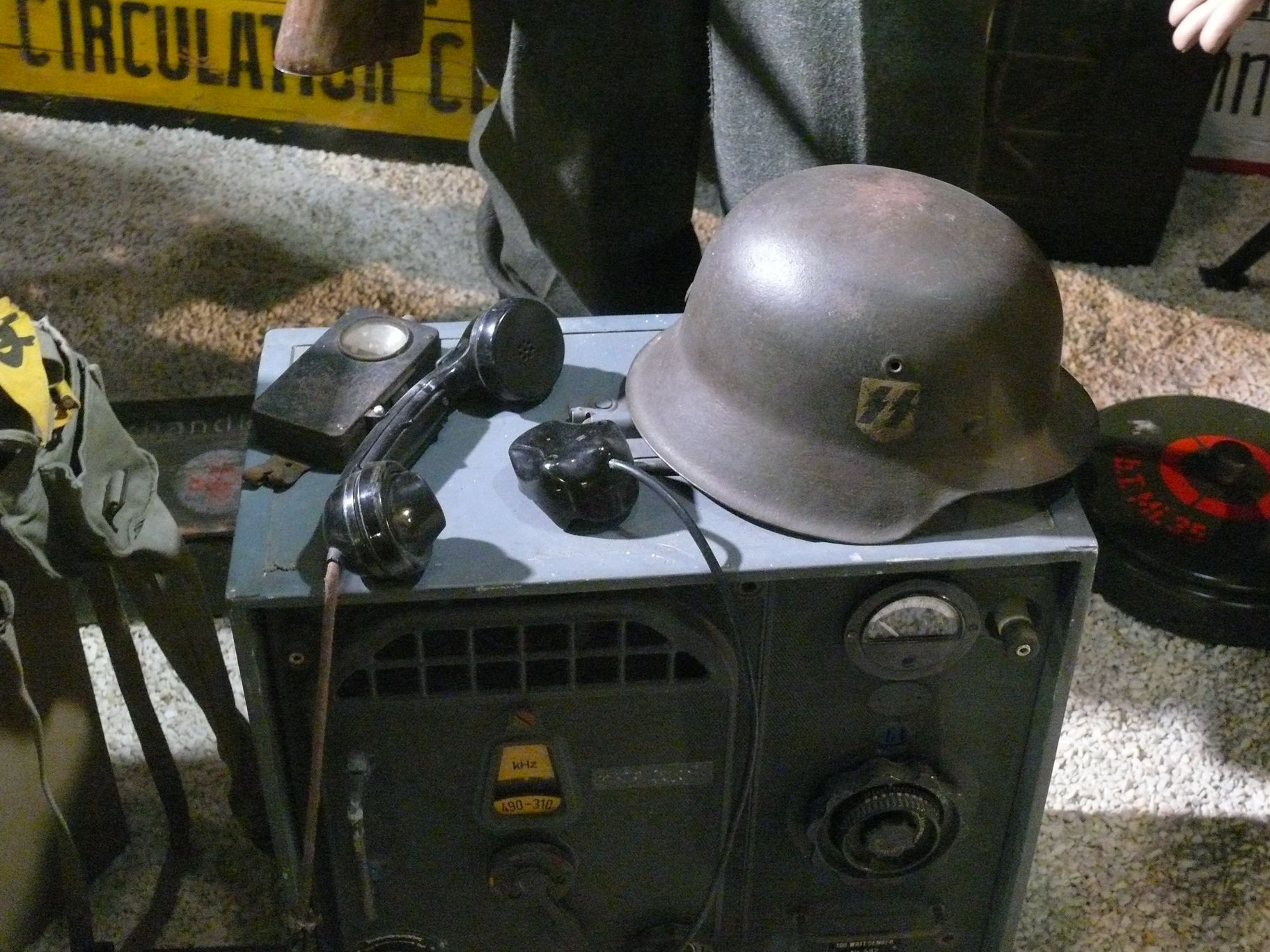

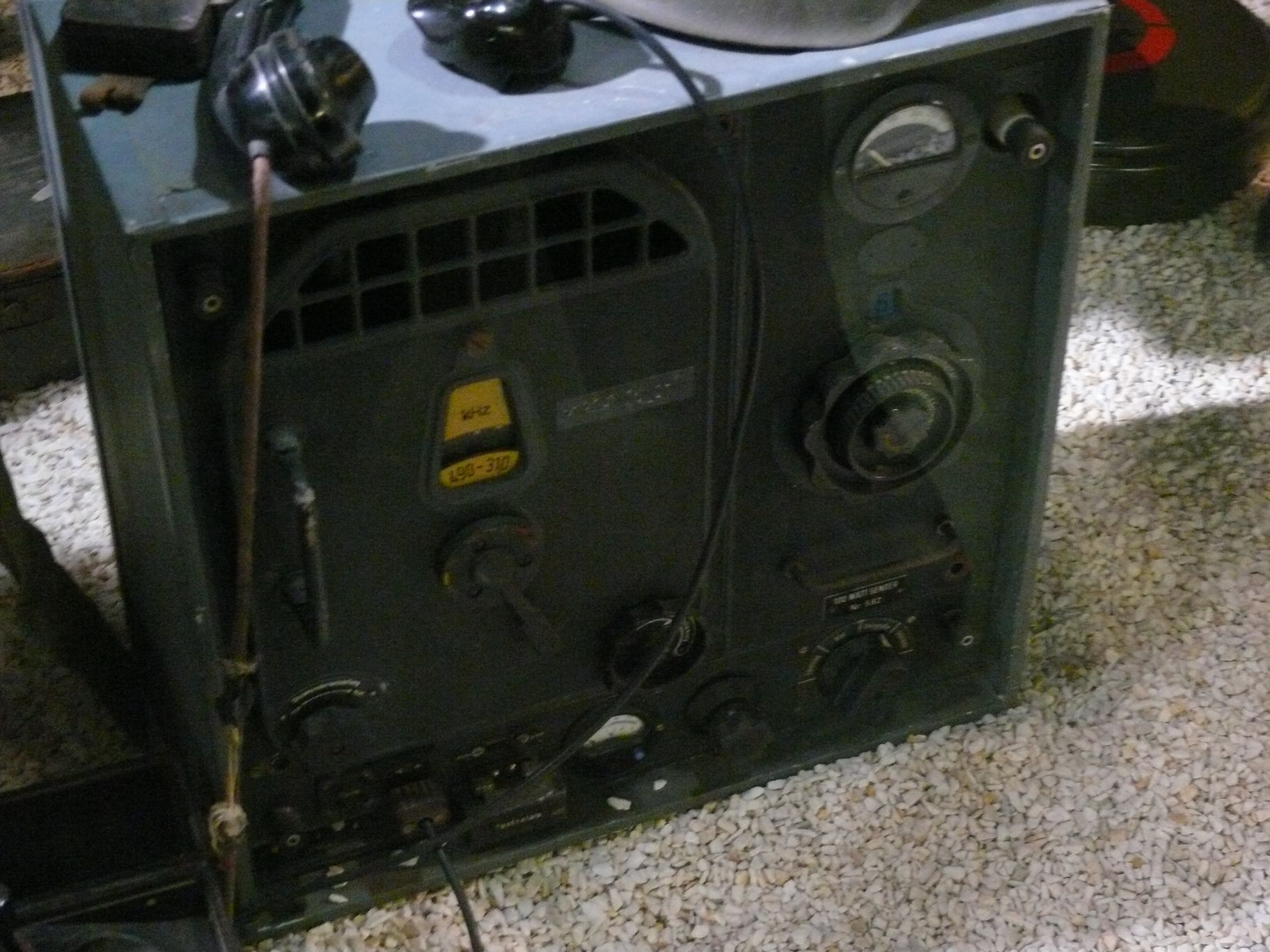

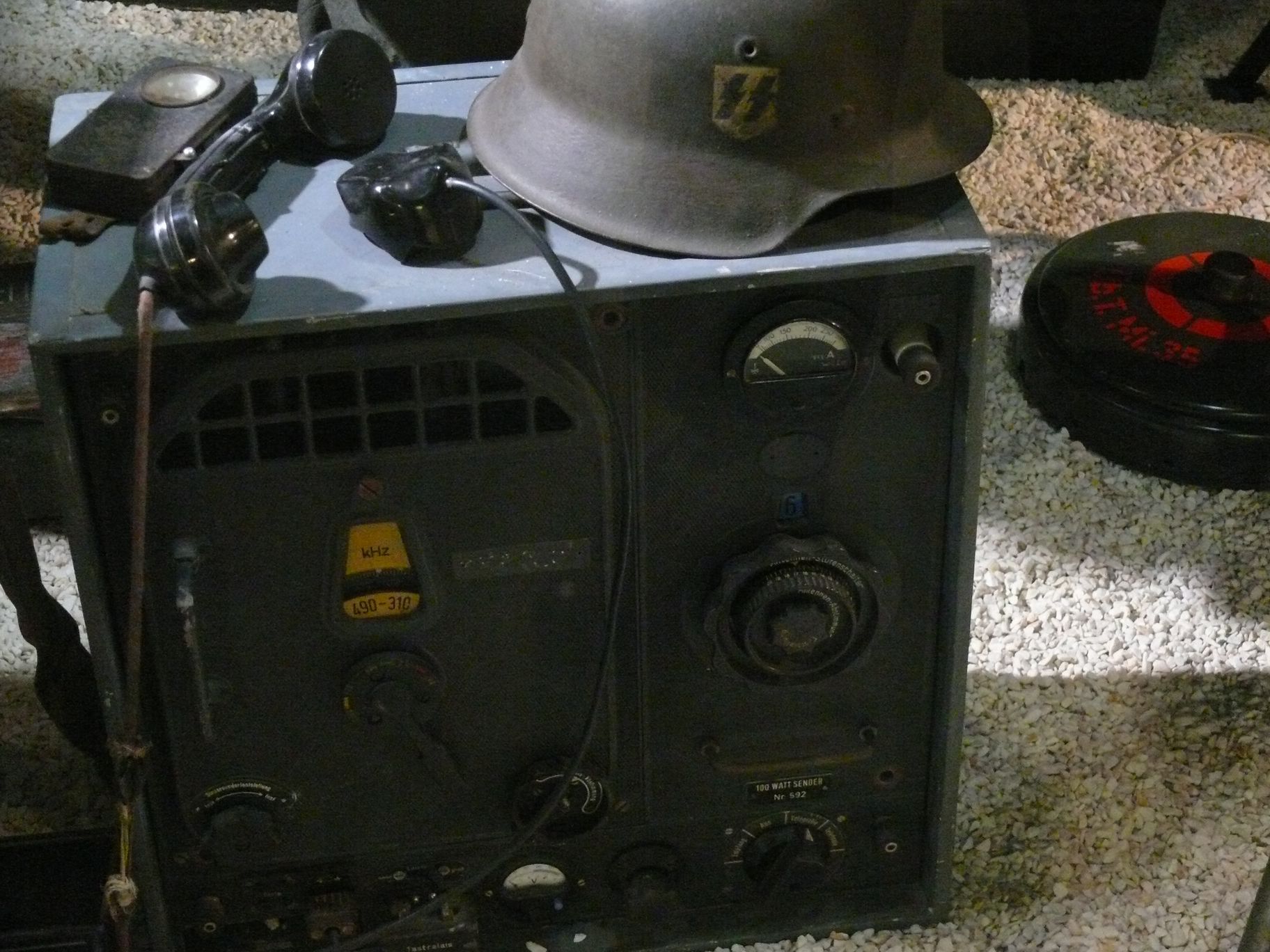

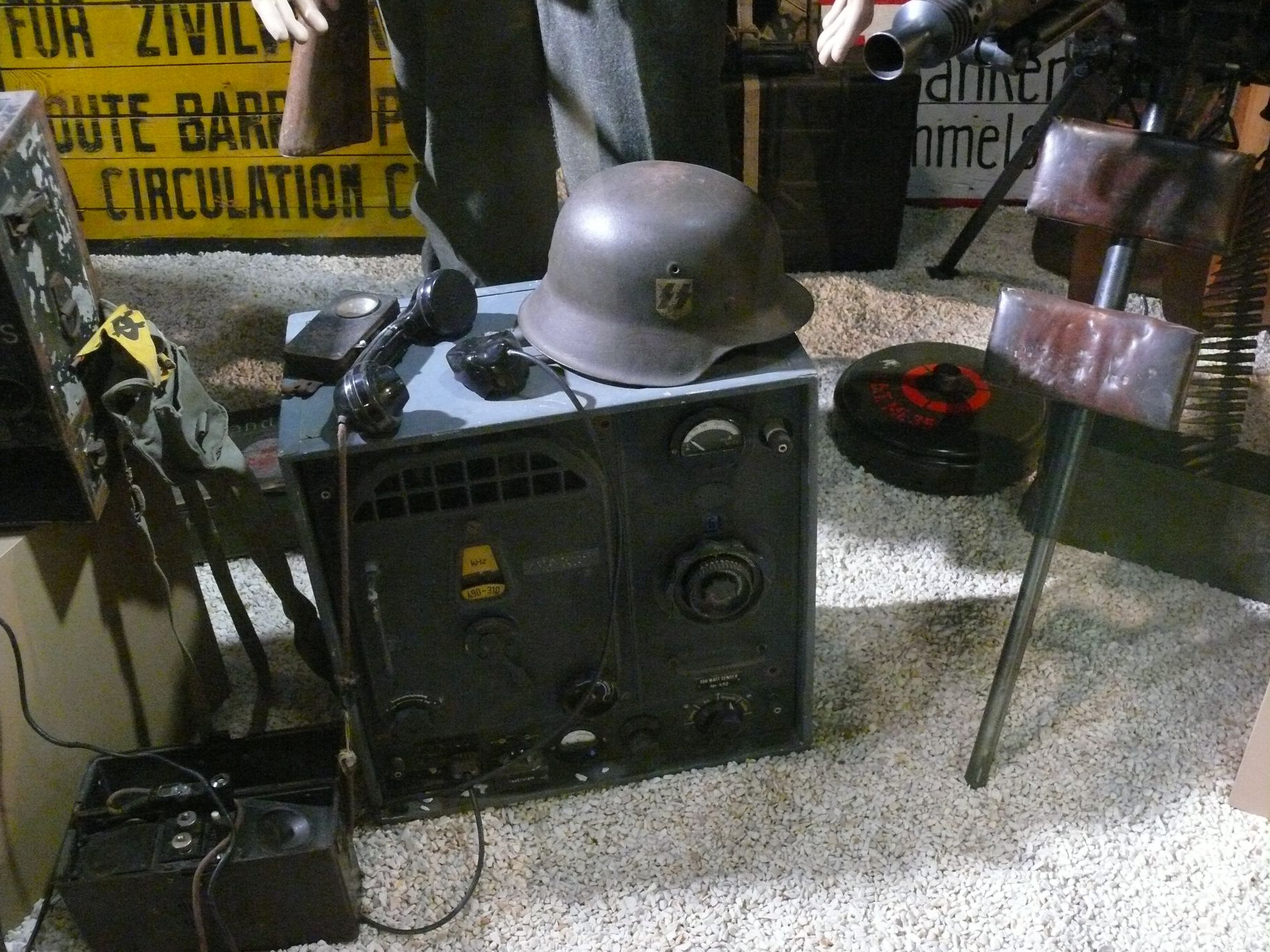

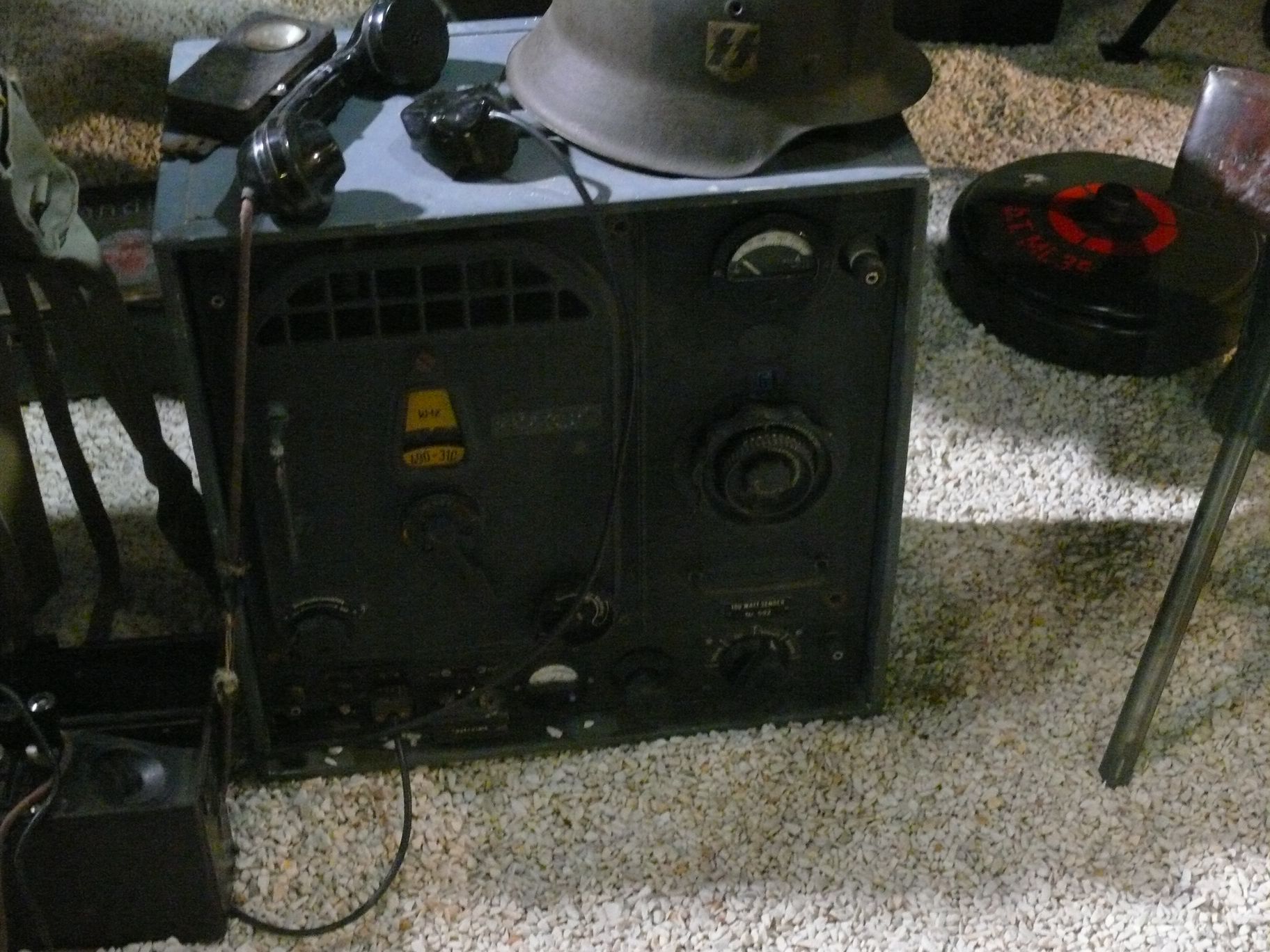

2eGM Heer Emetteur Lorenz 1934 100 WS Bayeux

C'est un Emetteur destiné en une utilisation en poste de commandement mobile.
 Les Compartiments sont en aluminium moulé sous pression. Couleurs utilisées généreusement sur les cadrans et les commutateurs pour indiquer différentes bandes. Cet ensemble était à l'origine utilisé avec le Spes. Récepteur 445Bs (obsolète); maintenant utilisé avec le Torn.Eb
Il est fabriqué par Lorenz. Il est connu sous le nom de Type LS 100/108 (24v-108) dans le catalogue commercial de Lorenz et a été développé avant la guerre afin de pouvoir être rapidement converti.
En 1934, la société Lorenz  présente le 100 Watt Transmitter S11375, également connu sous le nom de LS 100/108 = 100WS/24b-108 (avec différentes désignations d'utilisation).
La gamme de fréquences était comprise entre 100 et 1200 KHz divisée en quatre sections.
 Il a été construit en deux étapes et a été, comme la plupart des appareils radio construits après 1931, calibré par mesure directe de la fréquence. Un circuit à trois points avec réglage du variomètre de l'étage oscillateur intégré (utilisant un RS-237) excité par les éléments de tension capacitifs de l'étage amplificateur de puissance (2x RS-237 avec couplage parallèle), et le variomètre de réglage était en synchronisation fonctionnement avec l'amplificateur de puissance.
Le courant d'antenne est prélevé entre le 2e variomètre et son condensateur série et est réglé au moyen de variomètres d'antenne commutables à double pas.
Pour passer en telegraphe la manipulation A1  est réalisée dans l'étage oscillateur, et la modulation A3 (voix) est réalisée via la grille de contrôle de l'étage d'amplification de puissance. Le RS-241 sert d'amplificateur de modulation. Cet émetteur peut utiliser une antenne filaire supportée par un mât télescopique ou un mât sectionnel, ou une antenne de toit d'un véhicule radio.
En utilisant le fonctionnement A1 (télégraphie), une portée de 200 km (fonctionnement stationnaire) peut être atteinte et 50 à 100 km peuvent être atteints en se déplaçant
. La tension de chauffage du filament de 12 volts est obtenue à partir de la batterie du véhicule. La tension d'anode de +1000 Volts est obtenue à partir du U100 Umformer ou d'un petit générateur modèle C.
Cet ensemble extrêmement fiable et facile à utiliser ne comprenait que deux appareils (émetteur et Umformer) et était apprécié des soldats qui l'utilisaient. et a également été largement trouvé dans les administrations civiles (telles que la police et la sécurité des aéroports).
Dans ces installations fixes, un redresseur de puissance a été utilisé à la place d'un Umformer.
L'infanterie a utilisé l'émetteur de 100 watts principalement avec le Torn.E. b récepteur et le mât sectionnel de 10 mètres en premier dans la troupe radio légère avec la désignation d'appareil "Fu 11 SE 100" pour les blindés de reconnaissance  avec les antennes "Harpe" à cadre incurvé et les mâts télescopiques.
Après 1937, une nouvelle désignation a été introduite dans les "troupes radio moyennes b = mittl.Fu.Tr.b". Les variantes avec le "mittl.Fu.Tr.b" et "mittl.Pz.Fu.Tr.b/f" portaient également 15W.SEb supplémentaires Pour réduire la consommation d'énergie, parfois le U100 était remplacé par le U20, et le la réduction de portée résultante était minime.
