Ondémetre Wave Meter 1942 BC 221 AN Montélimar









Ondémetre Wave Meter 1942 BC 221 AN Montélimar
English Translation



Historique Voir ICI
History Click HERE



Avant l'époque des affichages numériques, il était assez difficile de déterminer sa fréquence exacte, surtout si l'émetteur que vous utilisiez était un homebrew. La précision de l'étalonnage du récepteur était déterminée
par une combinaison de son coût initial, de l'âge de l'ensemble et aussi si quelqu'un avait manipulé les éléments à l'intérieur de son boîtier.
 Pour cette raison, le bureau de poste, qui a délivré des licences de radioamateur et dont la responsabilité était de vérifier que les gens transmettaient à l'intérieur des bandes amateurs désignées, a insisté pour que chaque amateur licencié soit en mesure de vérifier qu'il opérait à l'intérieur des limites de la bande.
Certains récepteurs avaient des calibrateurs à cristal intégrés et ceux-ci offraient des preuves de confirmation de sa fréquence, mais quelque chose de mieux que cela était exigé par la Direction technique de la poste.
le BC  221

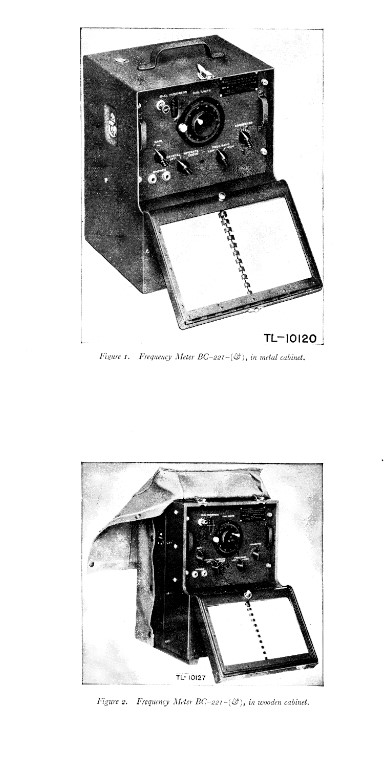

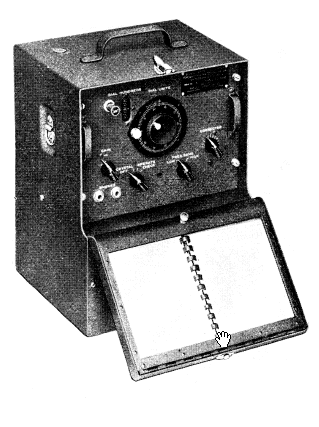

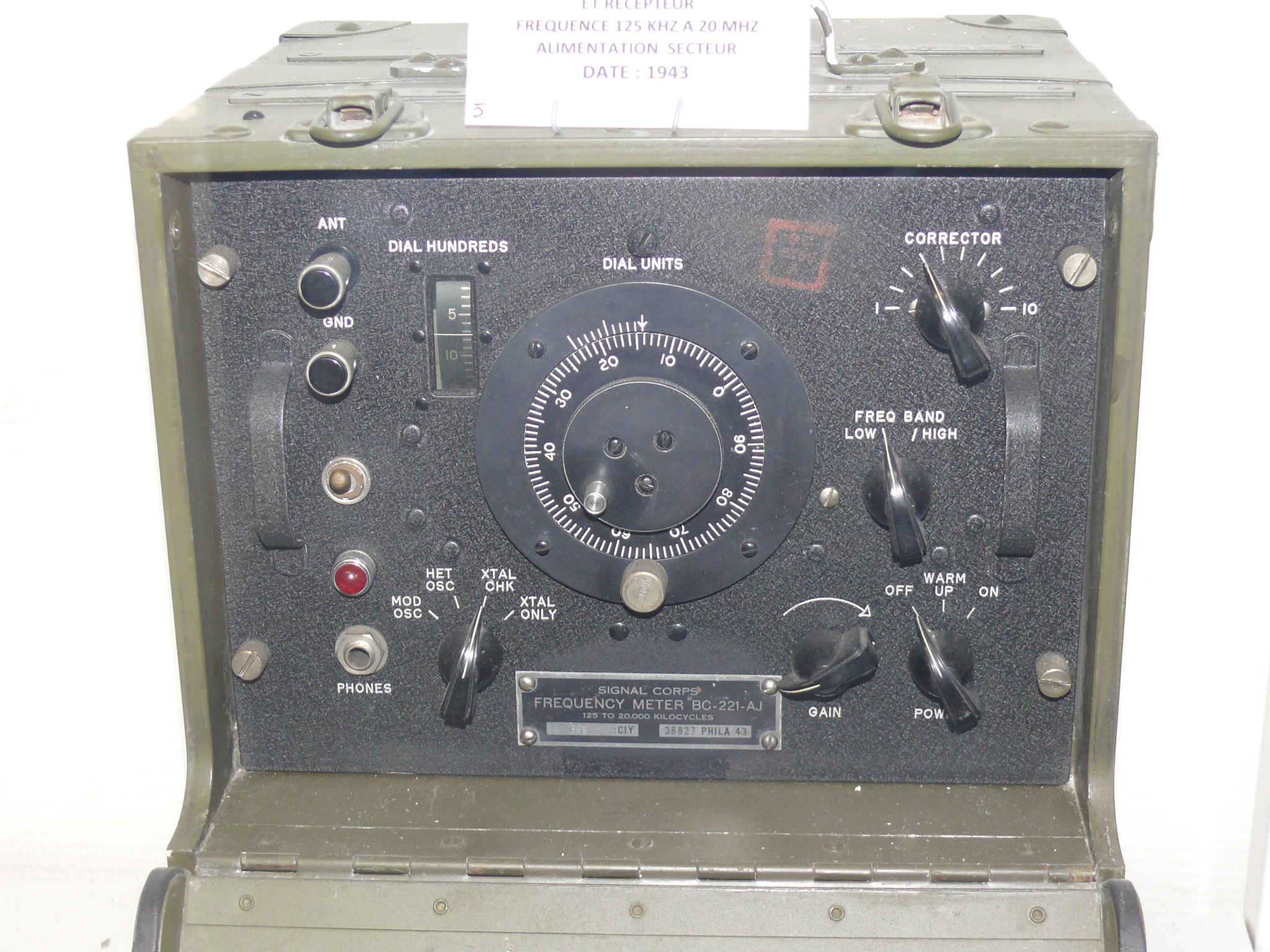

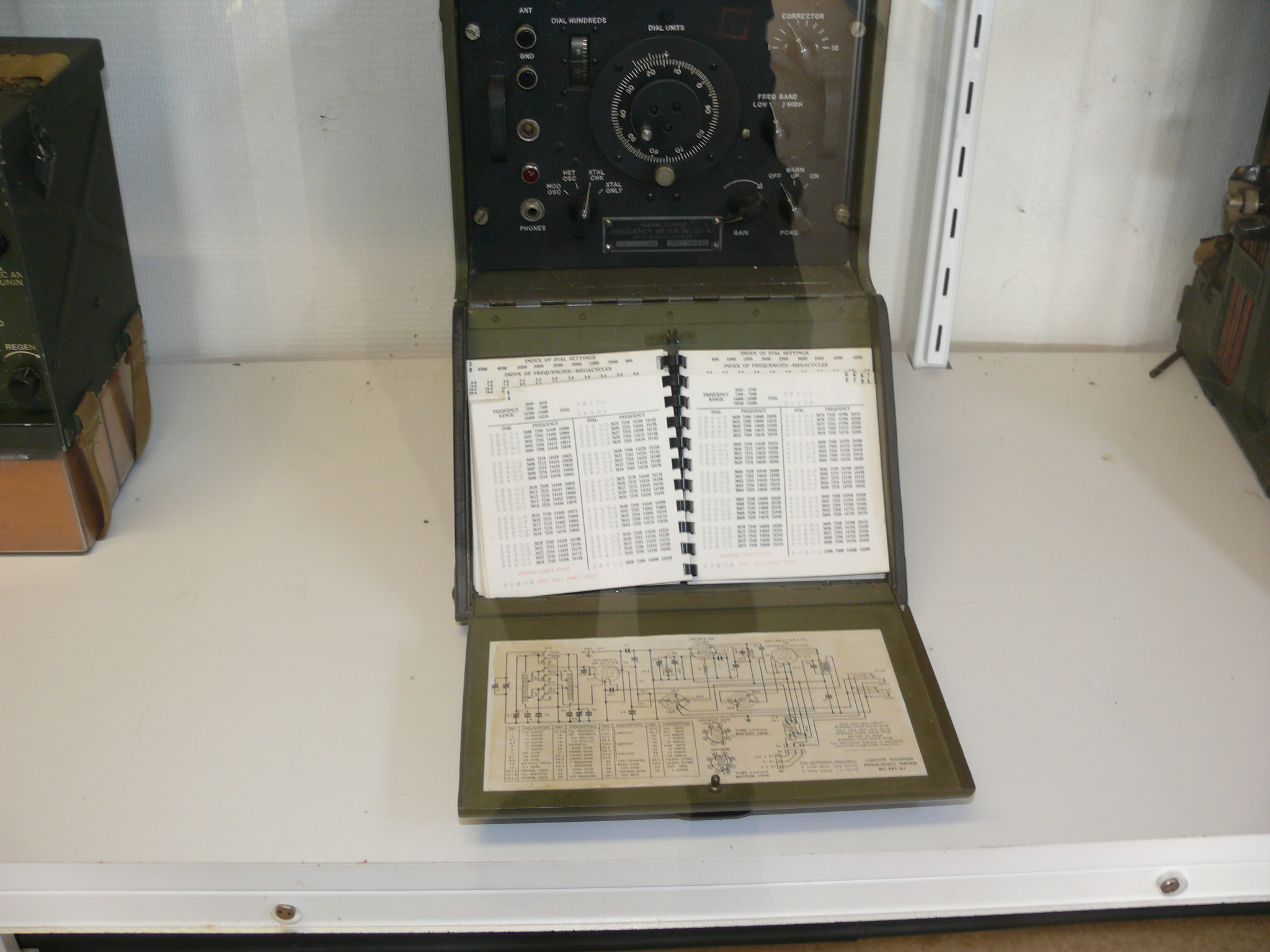

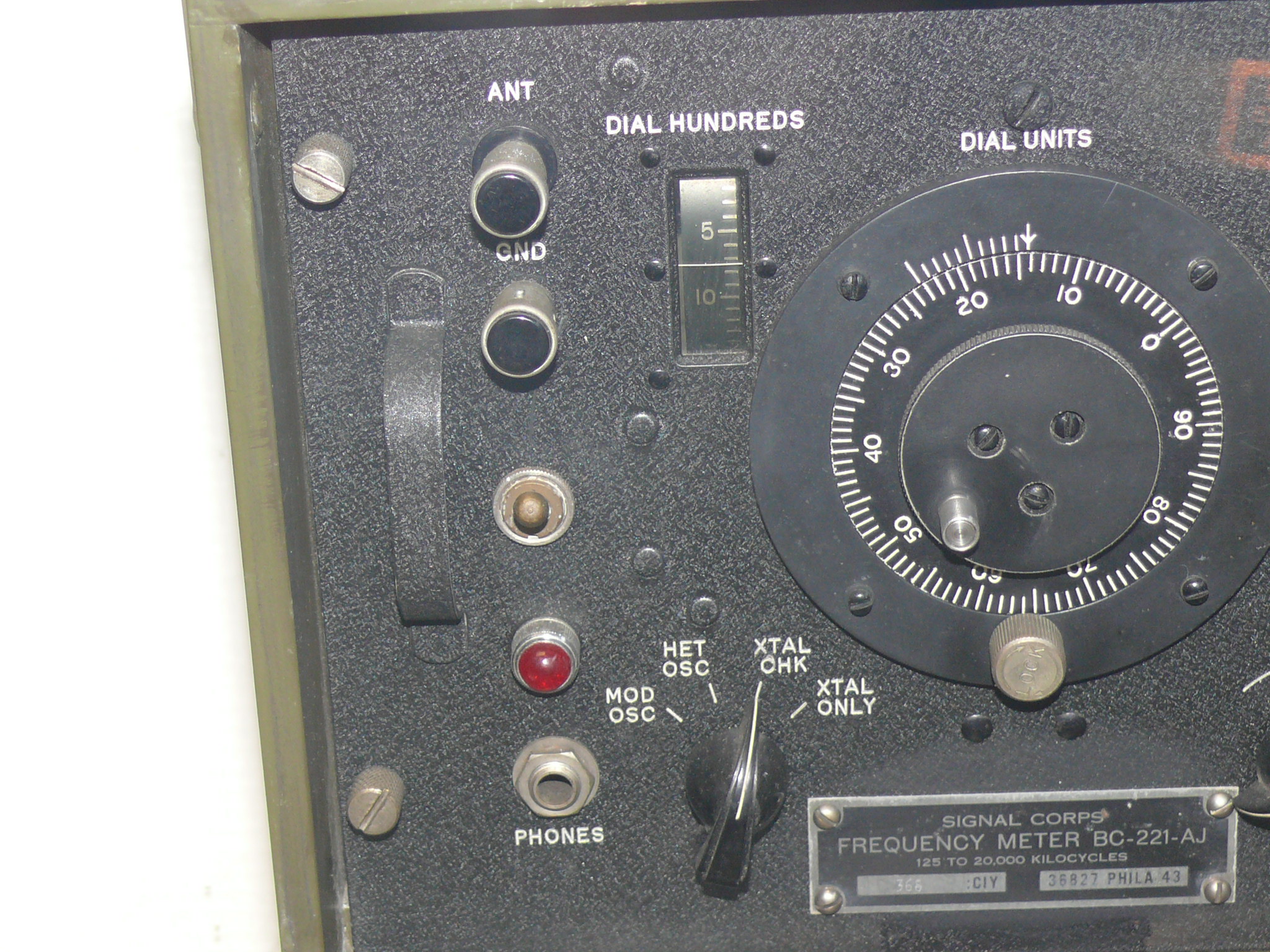

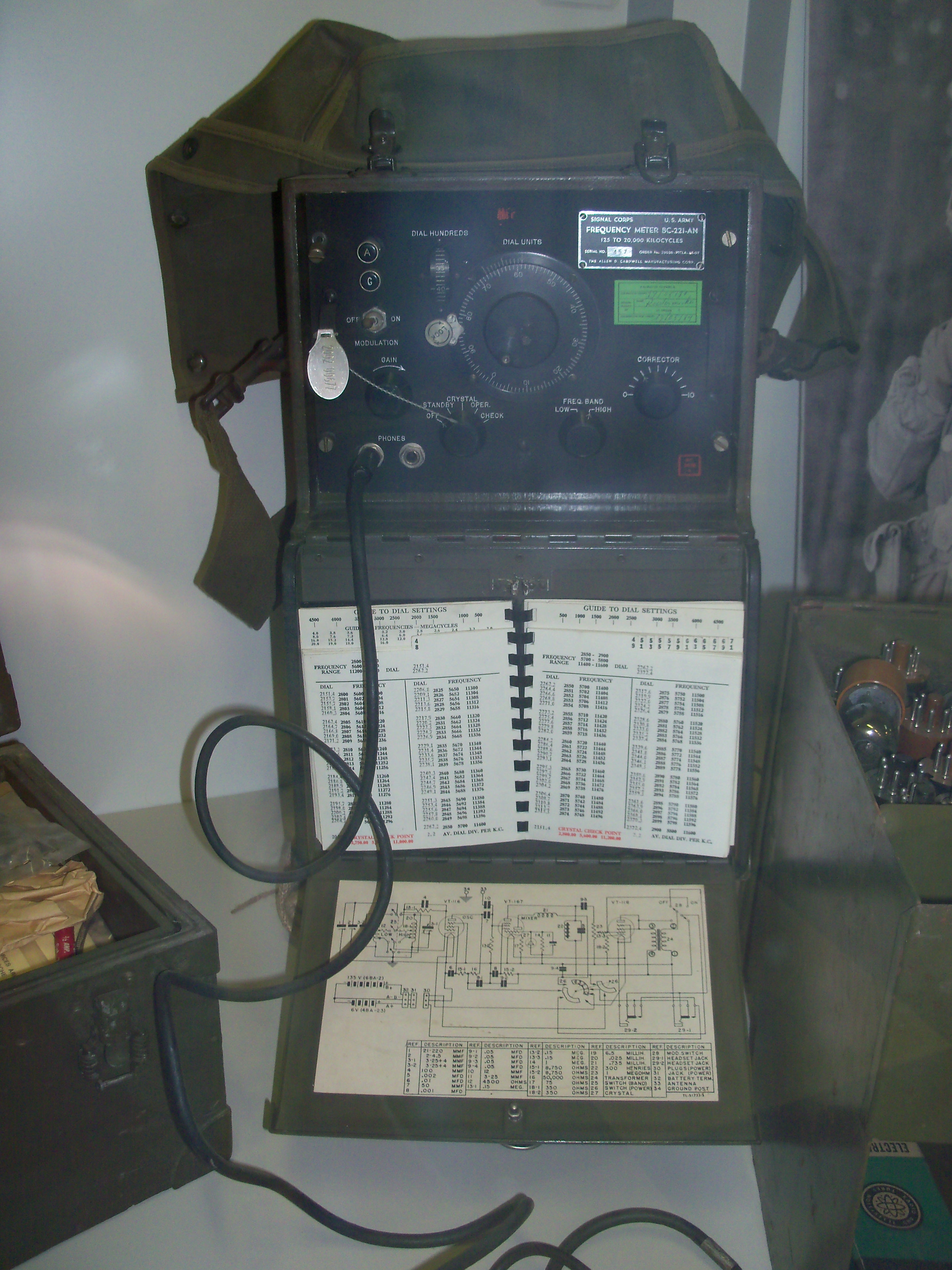

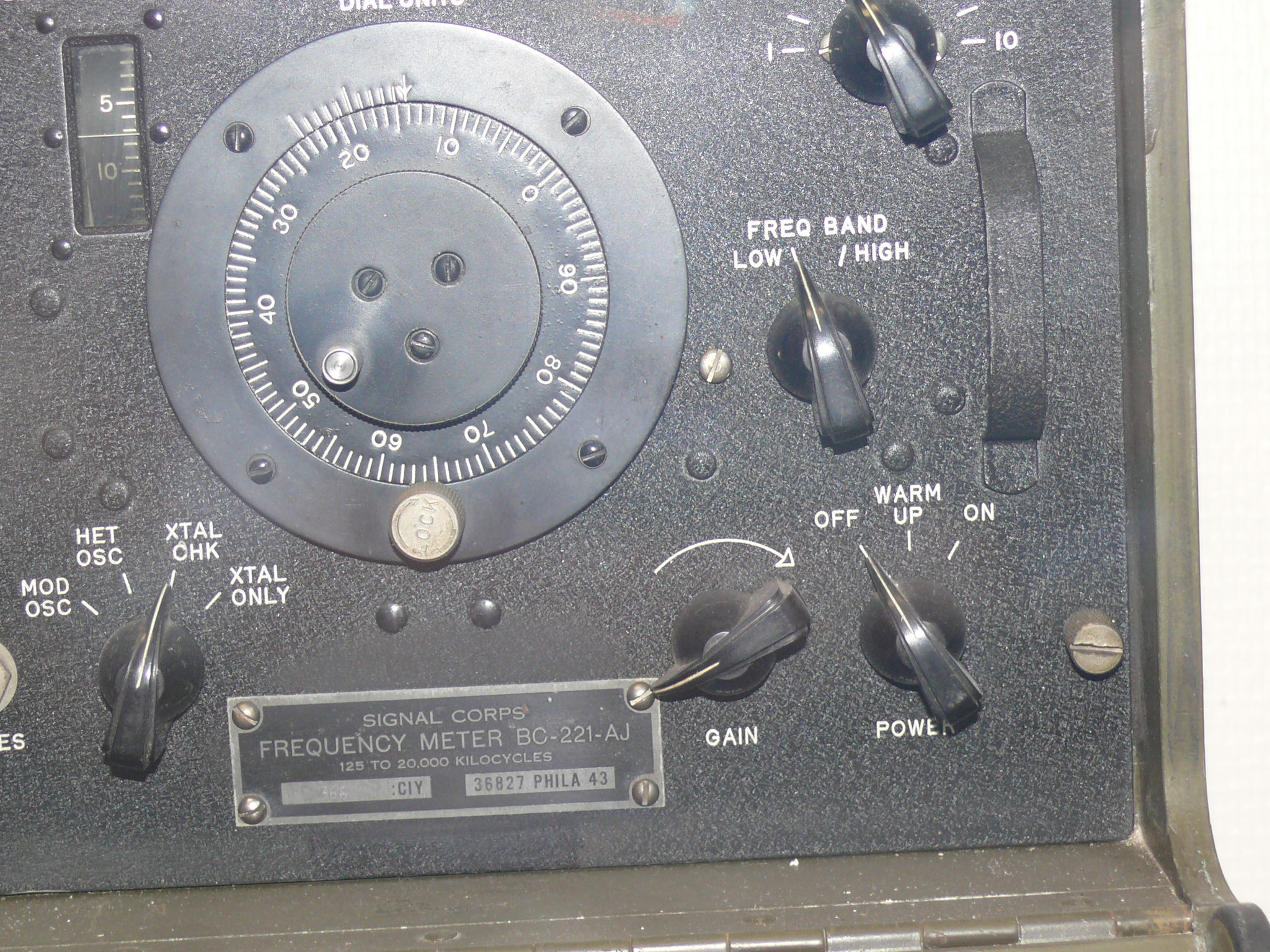

Le BC221 est un instrument de précision qui est à la fois un générateur HF et un fréquencemètre hétérodyne qui couvre de 125 kHz à 20 MHz avec une précision avoisinant les 100 Hz, conçu aux USA au cours de la 2ème G.M. (1941-1942) pour doter les unités combattantes d’un moyen précis de caler en fréquence les appareils de transmission, qu’ils soient émetteurs ou récepteurs.il est portable entièrement autonome  et il fut utilisé principalement pour étalonner les récepteurs et émetteurs radio de terrain par comparaison directe avec l'oscillateur à fréquence variable étalonné du fréquencemètre.

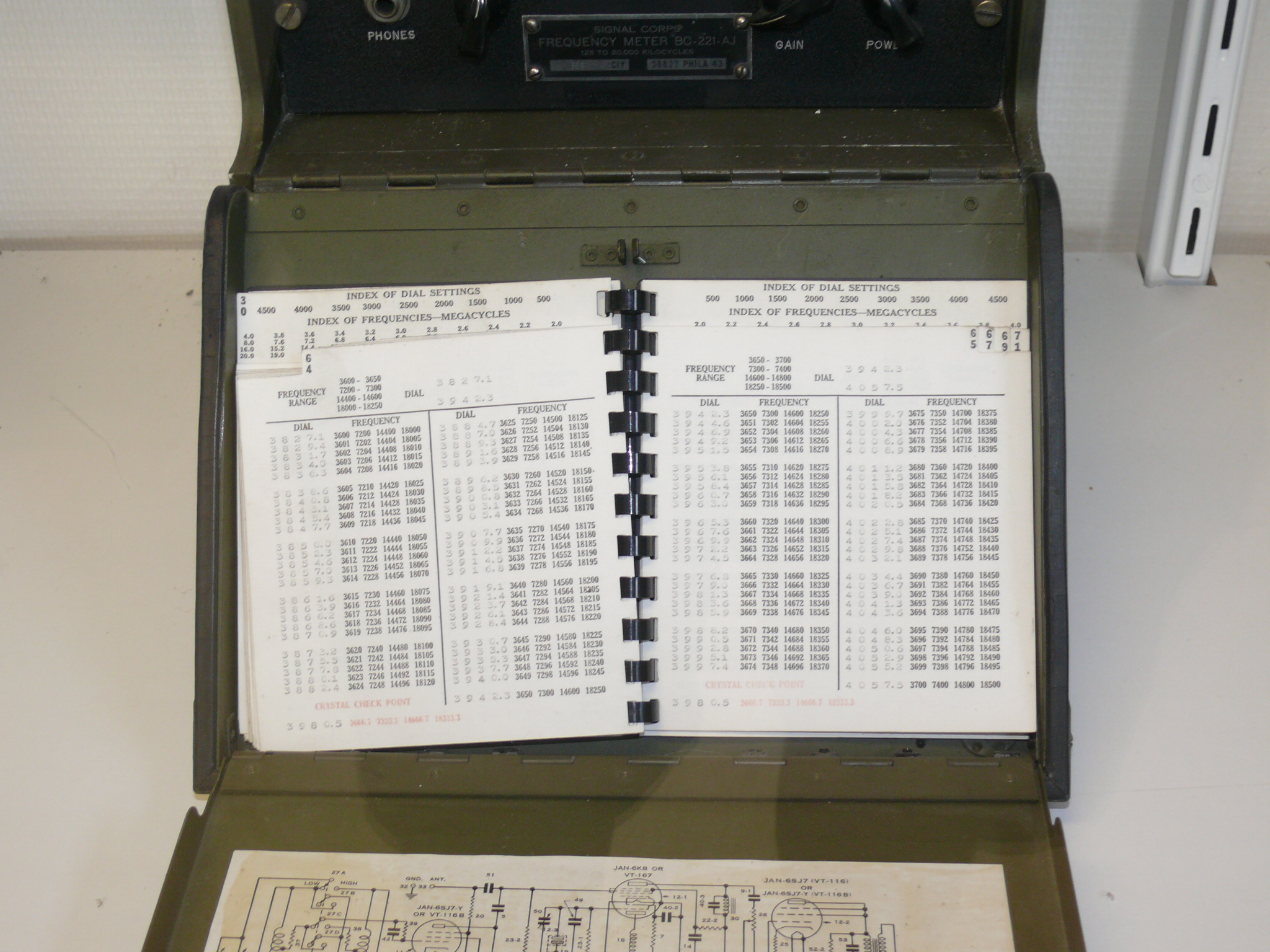

Chaque compteur contient un circuit oscillateur à cristal de 1 000 kc qui est utilisé à la fois comme source de signaux de radiofréquence précis à des multiples de 1 000 kHz et pour calibrer l'oscillateur à fréquence variable de l'instrument en un certain nombre de points. Ces points d'étalonnage de fréquence sont appelés "Crystal Check Points".
il est conçu pour fonctionner sur piles, mais il existe plusieurs modèles d'alimentation secteur pouvant être utilisés (le
RA-133 s'installe à l'intérieur du compartiment à piles.
