Les radios SCR-609 et SCR-610 sont des radios  portatives mais de faible puissance (2 watts).
Ceux sont des appareils récepteurs émetteurs en Modulation FM
Ils sont similaires sauf  que le  SCR-610 comprend en plus les pièces nécessaires à son emploi sur un véhicule. Ils peuvent communiquer entre eux à une distance de 8 kms en terrain moyen.

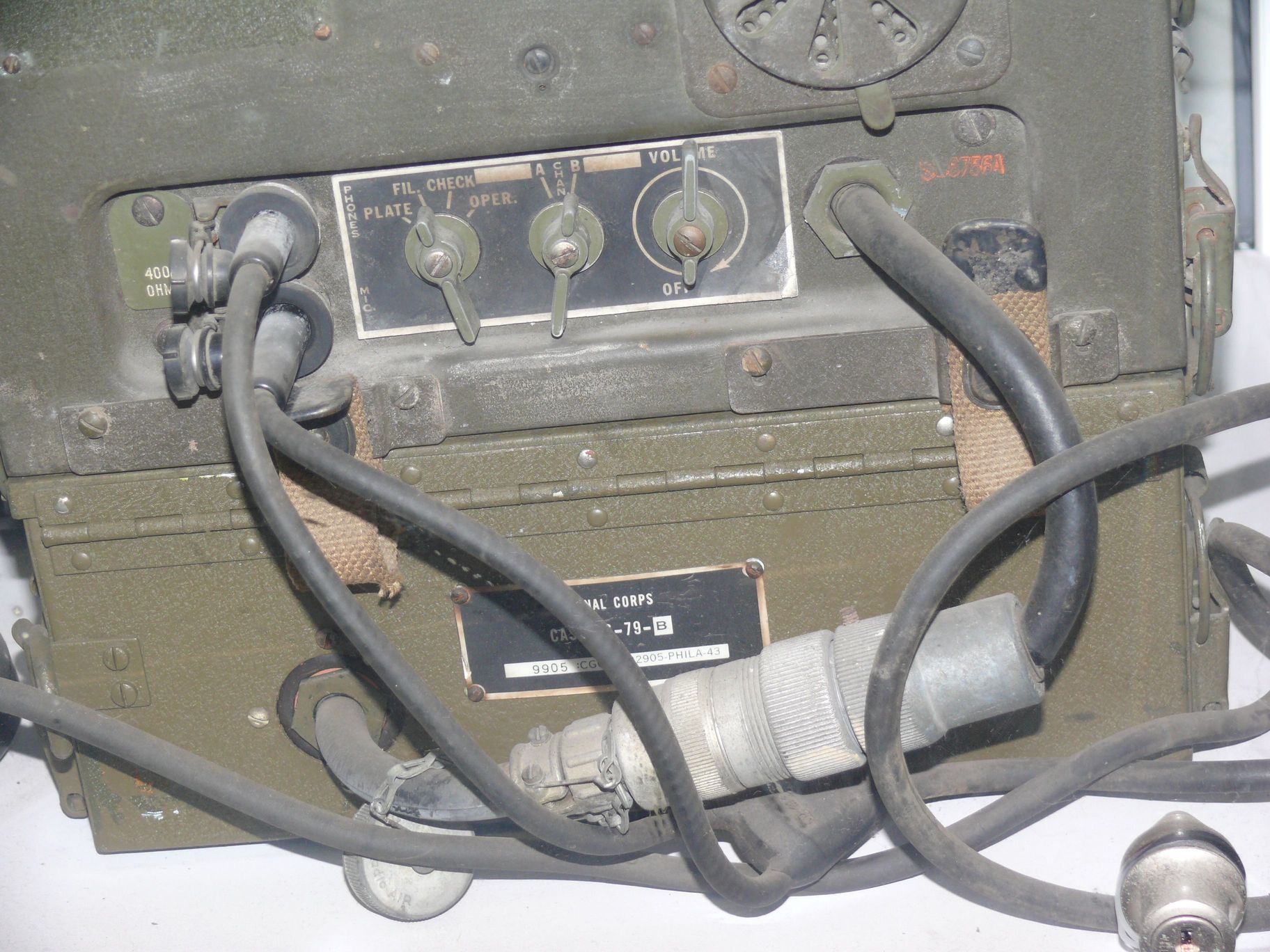

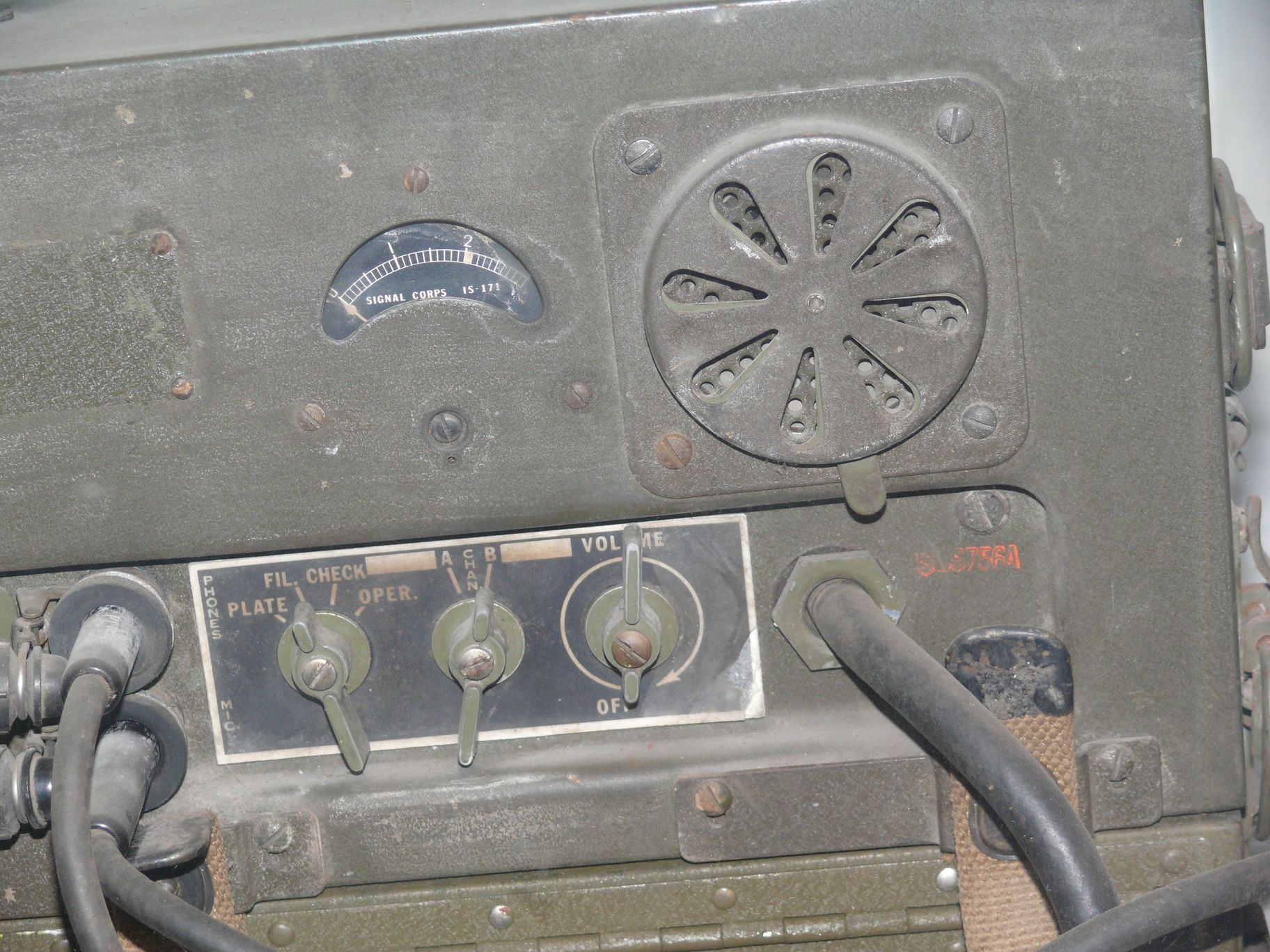

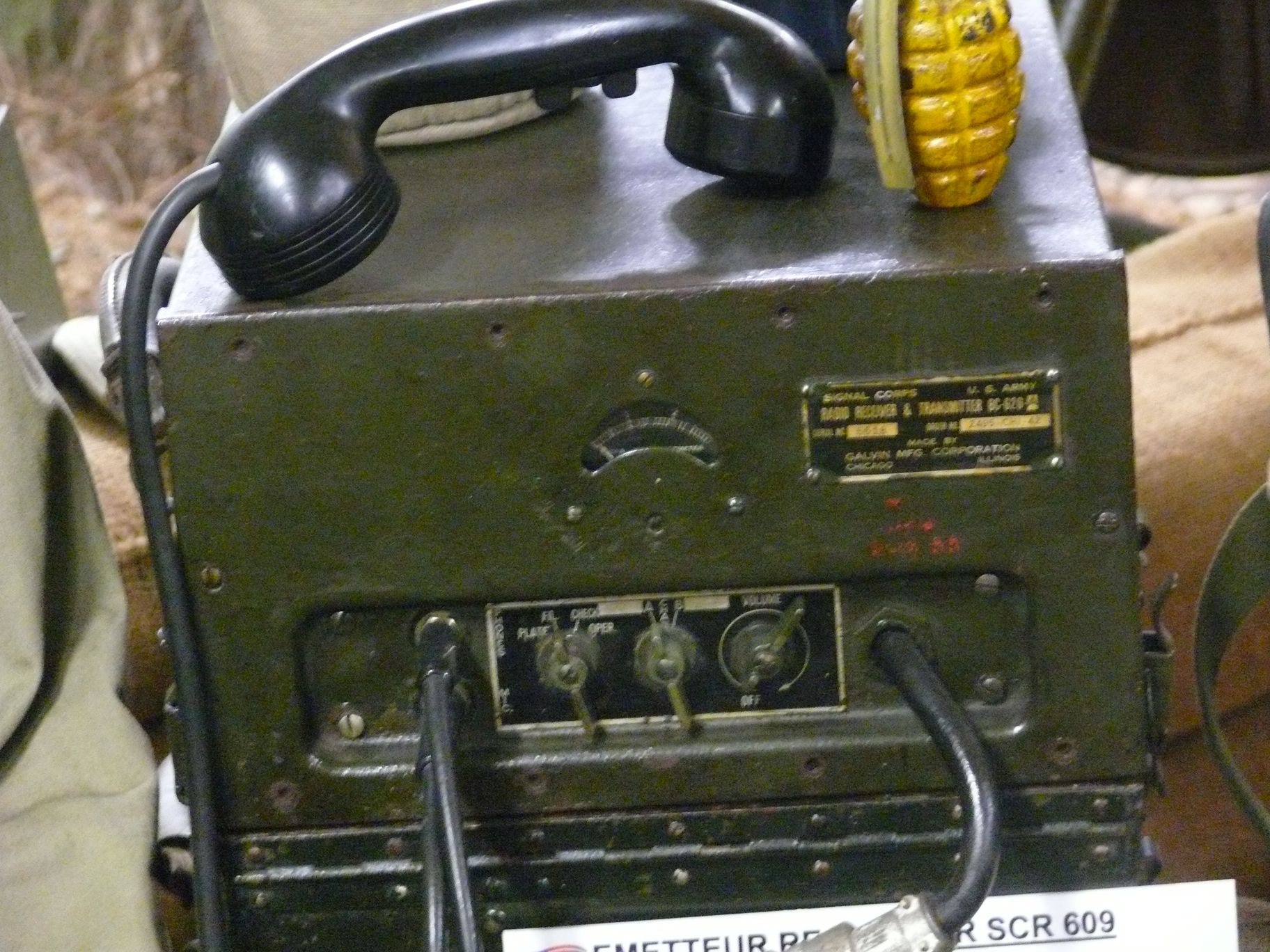

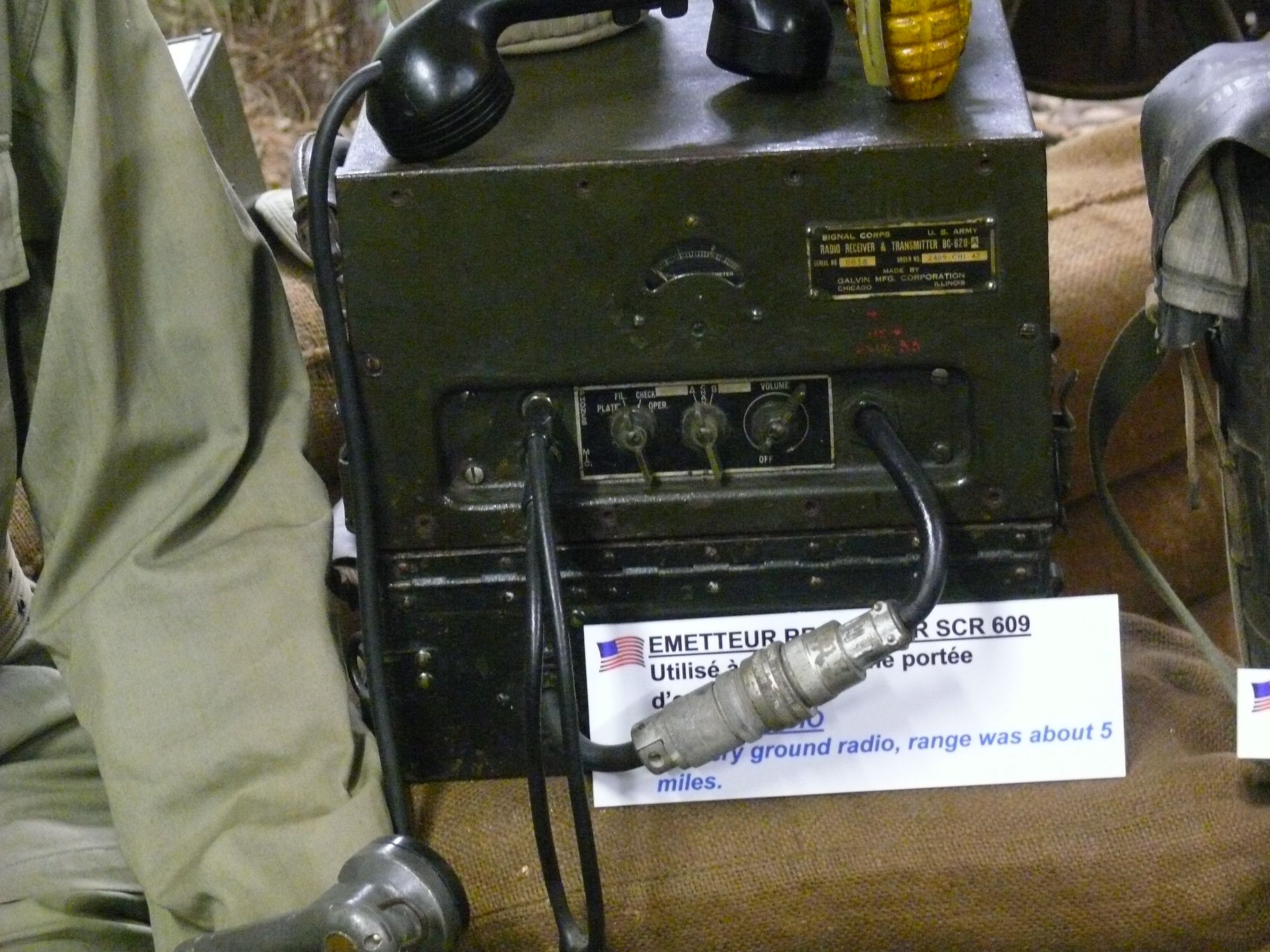

C'est une radio émetteur récepteur (ER BC-659) travaillant en fréquence FM et en phonie.
Il permet de relier les réseaux intérieurs des groupes d’artillerie divisionnaires (artillerie tractée),rt il peut aissi travailler avec les SCR-608 et SCR-628.

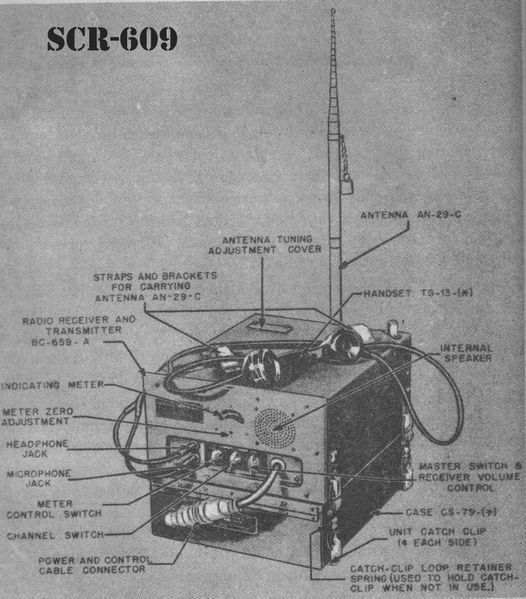

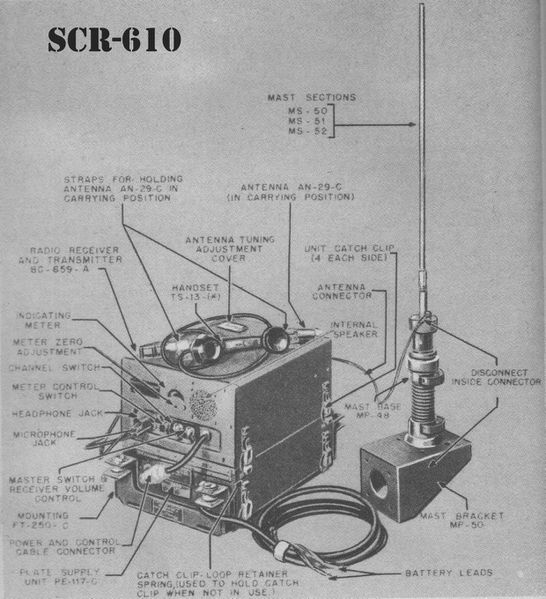

Le SCR-609 est la version portative, avec antenne télescopique AN-29, et normalement utilisée à terre avec des piles. Le SCR-610 dispose, en plus, des moyens pour être installé sur véhicule, sur batterie de bord et convertisseur PE-117C ; il a aussi une antenne fouet.
L unité complete  pese sour le SCR-609 : 57 kg alors que le SC-610 pèse: 84,4 kg.
A dos d 'hommr  le SCR-609 se transporte en deux fardeaux de 25 kgs
Gamme de fréquence : 27 à 38.9 MHz ; deux fréquences prérègles (appelées A ou B)
Portée : 6 à 8km (puissance d’antenne : 2W) ;
