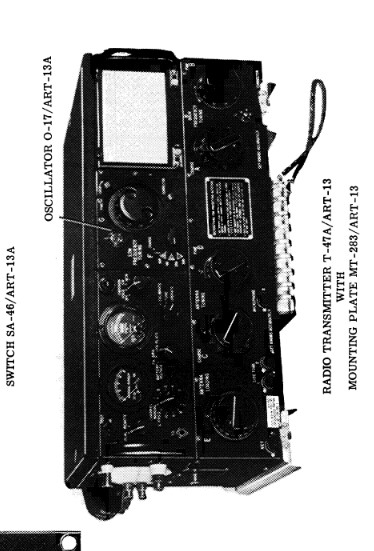

L' AN / ART-13 était un émetteur radio fabriqué par Collins Radio qui a été largement utilisé pendant et après la Seconde Guerre mondiale dans les avions militaires

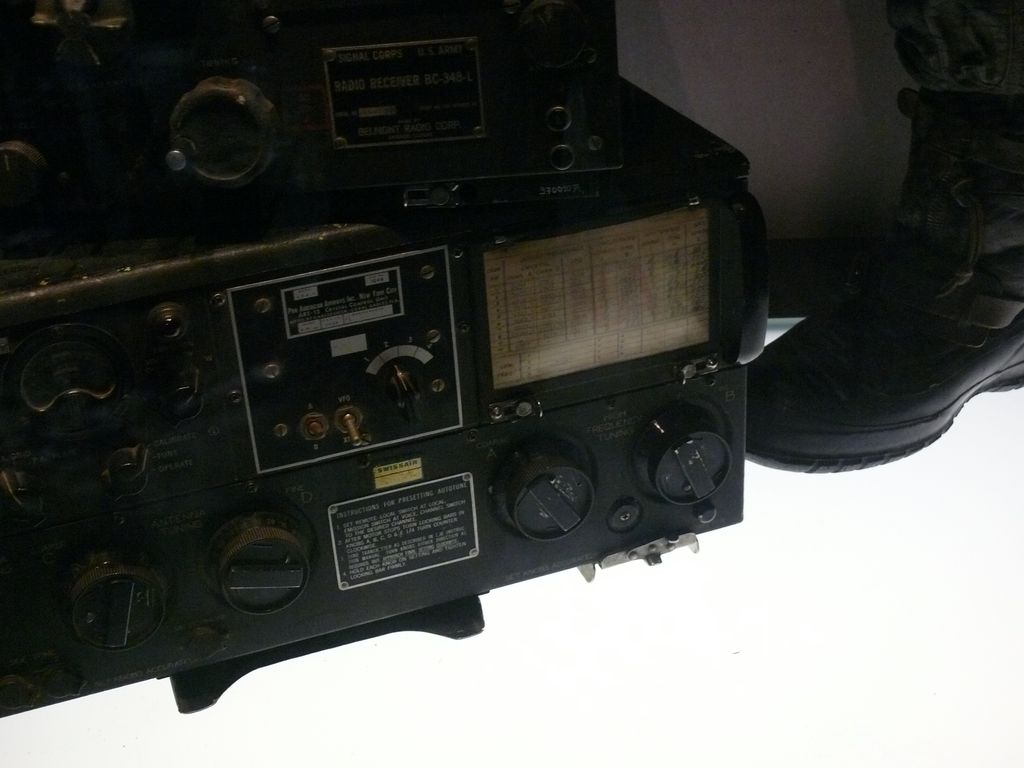

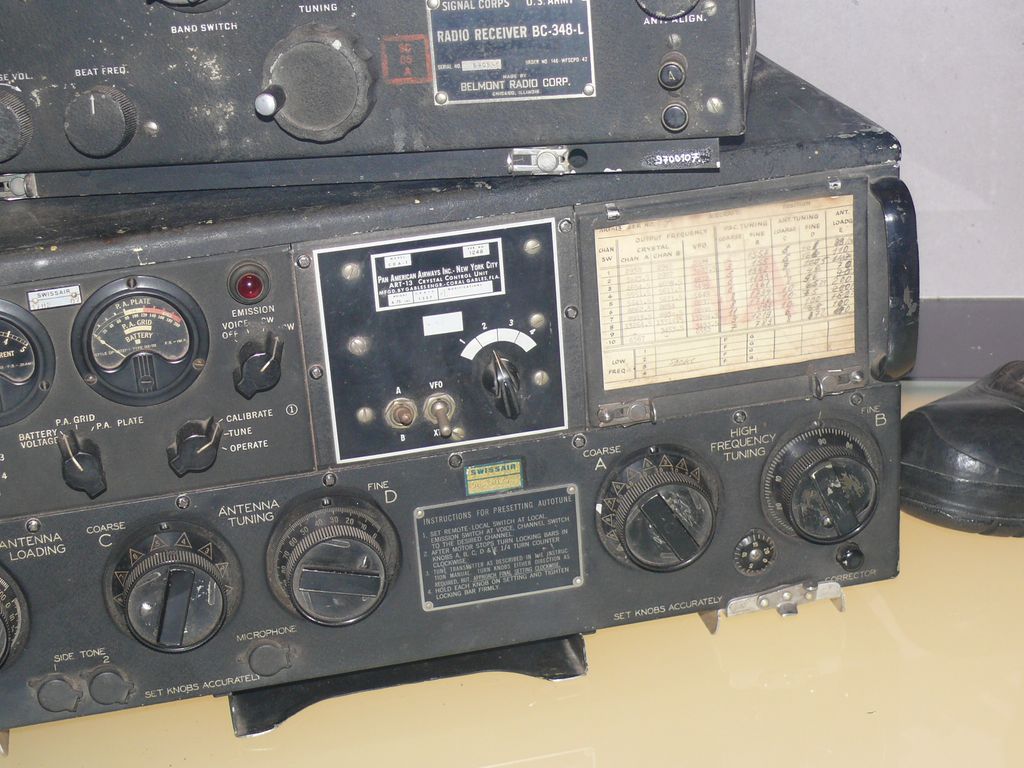

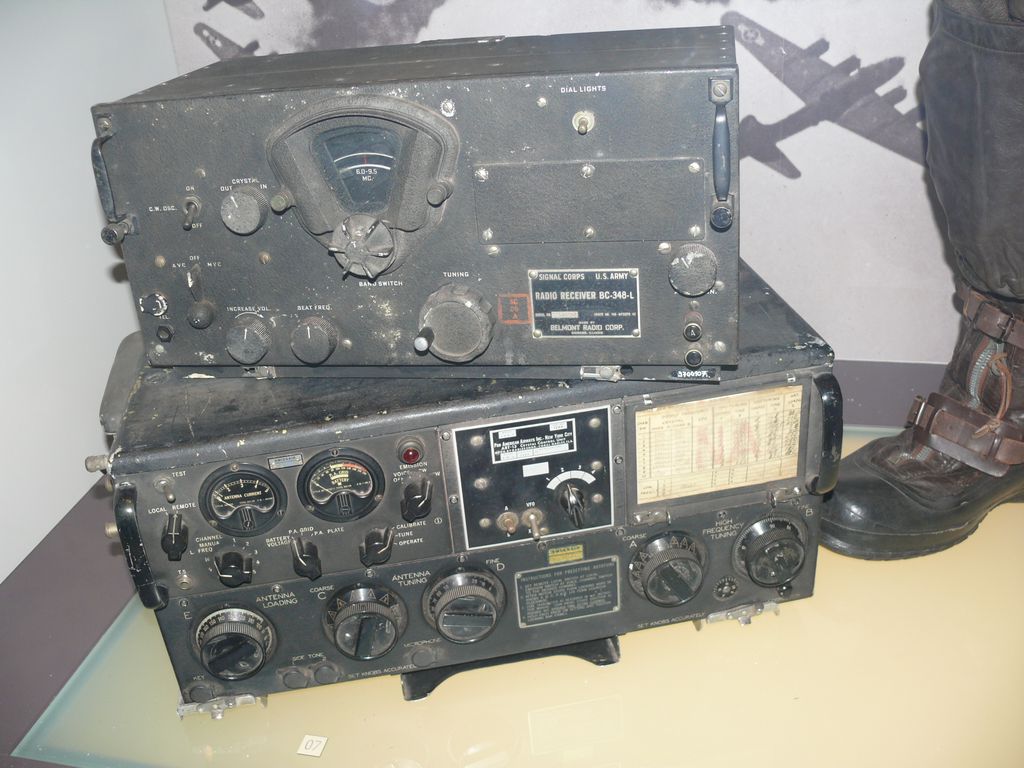

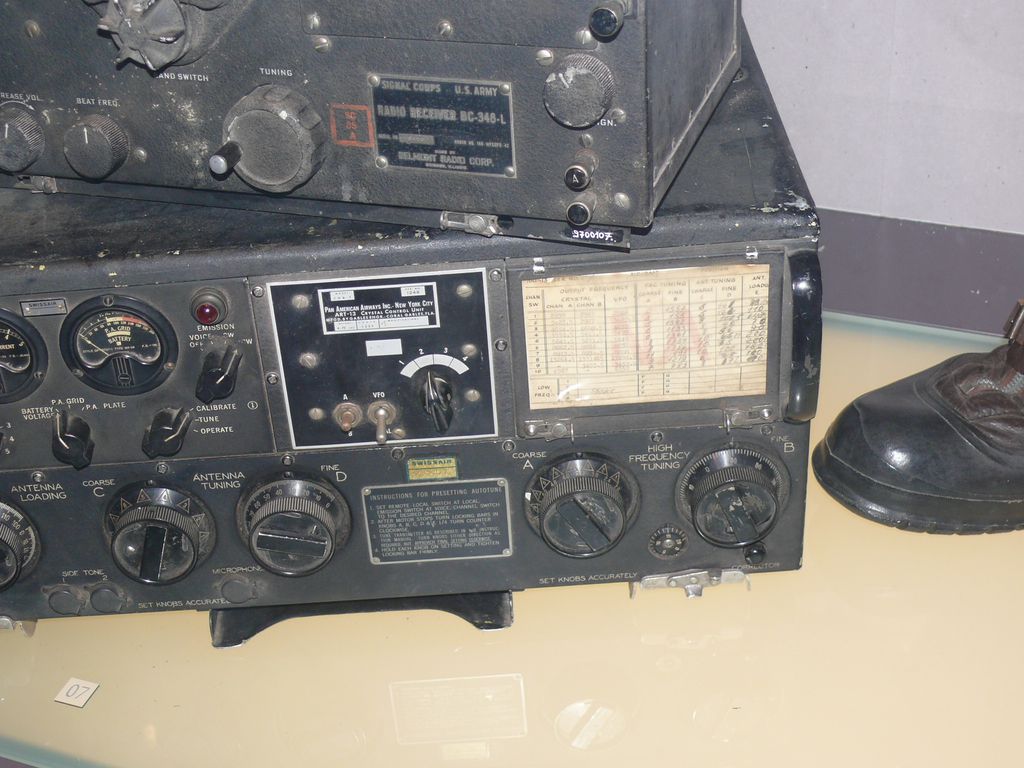

En 1940, la Collins Radio Company a conçu un nouvel émetteur radio pour l' US Navy . L'émetteur, désignation marine ATC, a ensuite été renommé sous le système Joint Army-Navy (JAN) sous le nom de T-47 / ART-13. L' armée de l'air a adopté une version légèrement améliorée sous le nom de T-47A/ART-13, la plupart fabriquée par Stewart-Warner . L'USAAF a associé l'AN / ART-13A au récepteur BC-348 , dont les modèles -R et -Q étaient connus sous le système JAN sous le nom d'AN / ARR-11. Le système de communication résultant était connu sous le nom d'AN / ARC-8 et était le poste radio de liaison sur de nombreux avions plus gros de l'USAAF à partir de la fin de la Seconde Guerre mondiale. Certains étaient encore en service au début des années 1970.
L'ancien AN / ART-13 était largement utilisé dans les avions de la marine après la Seconde Guerre mondiale, étant couplé après la Seconde Guerre mondiale avec le récepteur de réglage automatique AN / ARR-15 de la Marine. Le système de communication résultant était connu sous le nom d'AN/ARC-25. Son remplacement a commencé avec l'émetteur-récepteur Collins AN / ARC-38 AM au début des années 1950, qui à son tour a été mis à niveau vers l'émetteur-récepteur USB AN / ARC-38A à la fin des années 1950. Les Russes ont fait des copies presque exactes de l'émetteur AN / ART-13 (appelé RSB-70 et R-807) pour une utilisation sur leurs avions militaires. On pense qu'ils ont obtenu des unités AN / ART-13 à partir de bombardiers B-29 endommagés au combat qui ont atterri en Russie pendant la Seconde Guerre mondiale. Il était bien connu que les Russes avaient copié le bombardier B-29 en appelant leur version le Tu-4 .Enola Gay , le bombardier B-29 Superfortress qui a largué « Little Boy », la première bombe atomique sur Hiroshima , au Japon , était équipé de la combinaison AN/ARC-8. ^[1] L'AN/ART-13 est aujourd'hui utilisé par les  radioamateurs intéressés par la restauration et l'utilisation d'équipements militaires historiques. ^[2] Il est souvent associé à un récepteur militaire BC-348 d'époque de la Seconde Guerre mondiale ou au dernier récepteur à réglage automatique AN / ARR-15 d'après-guerre.

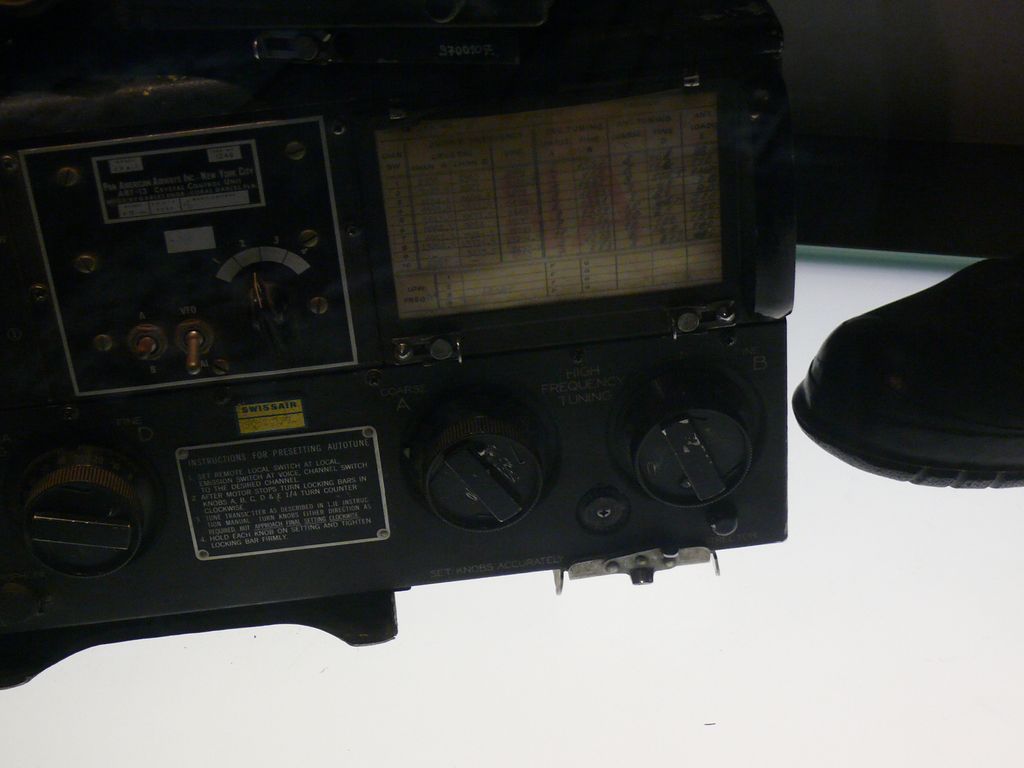

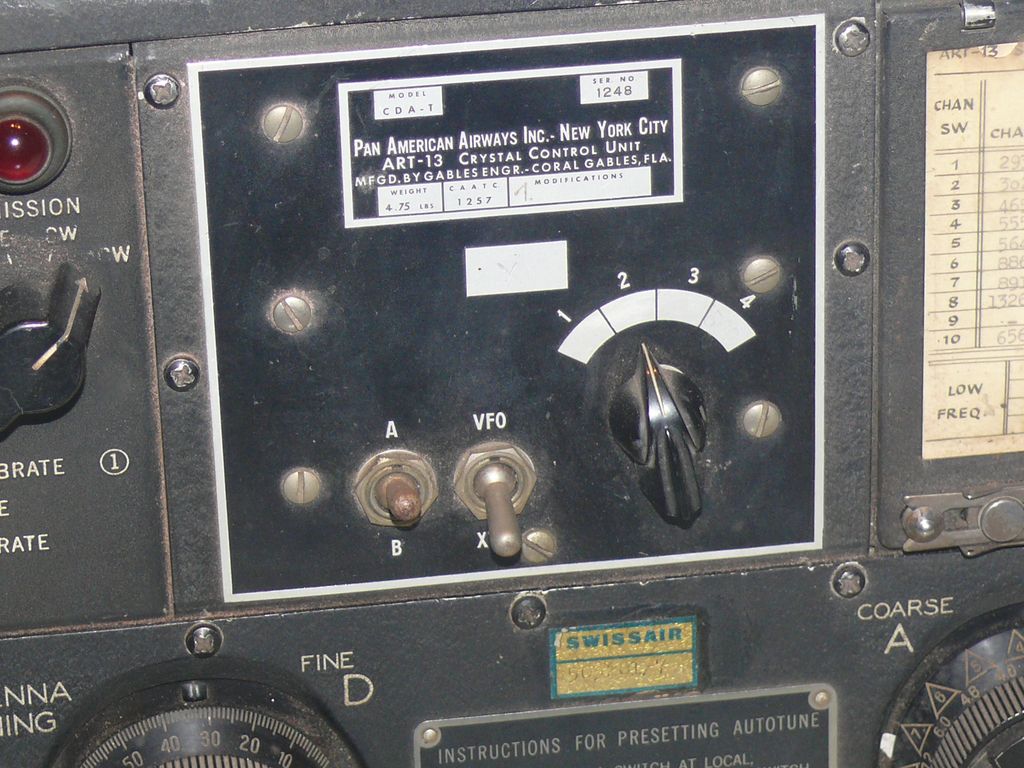

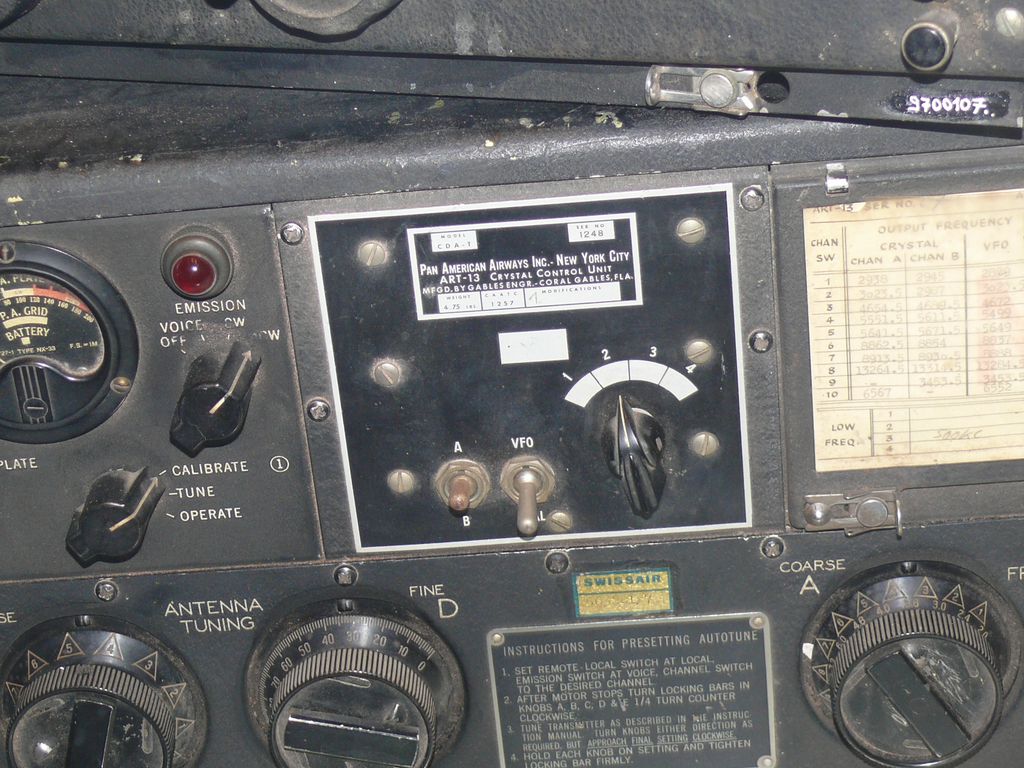

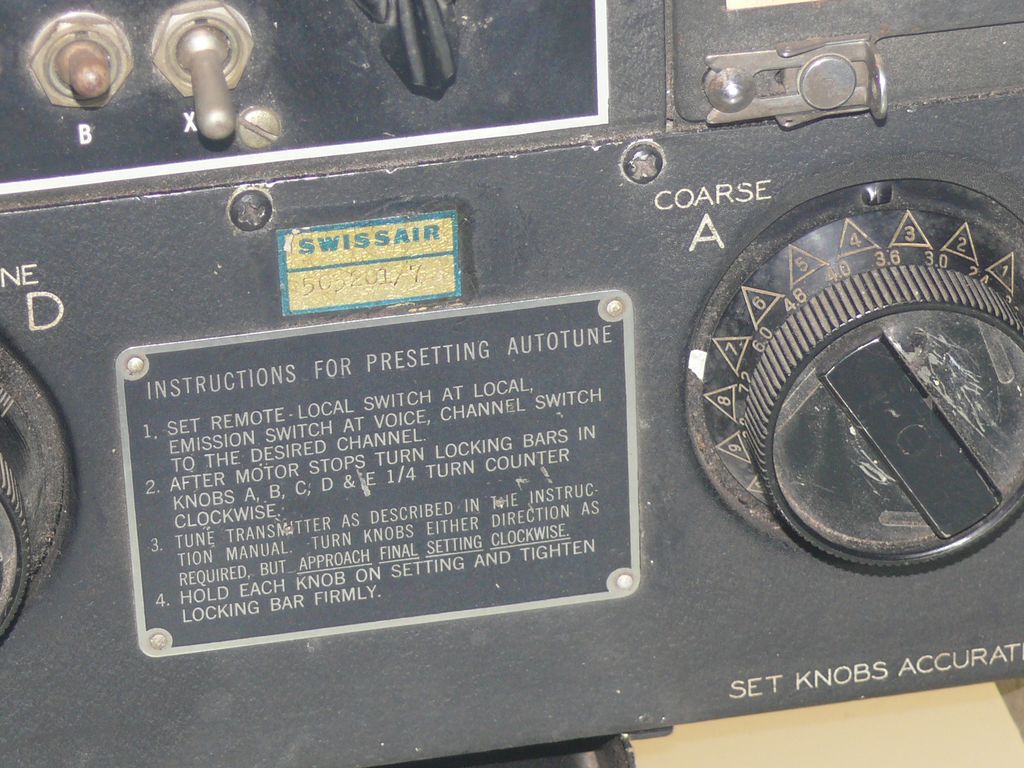

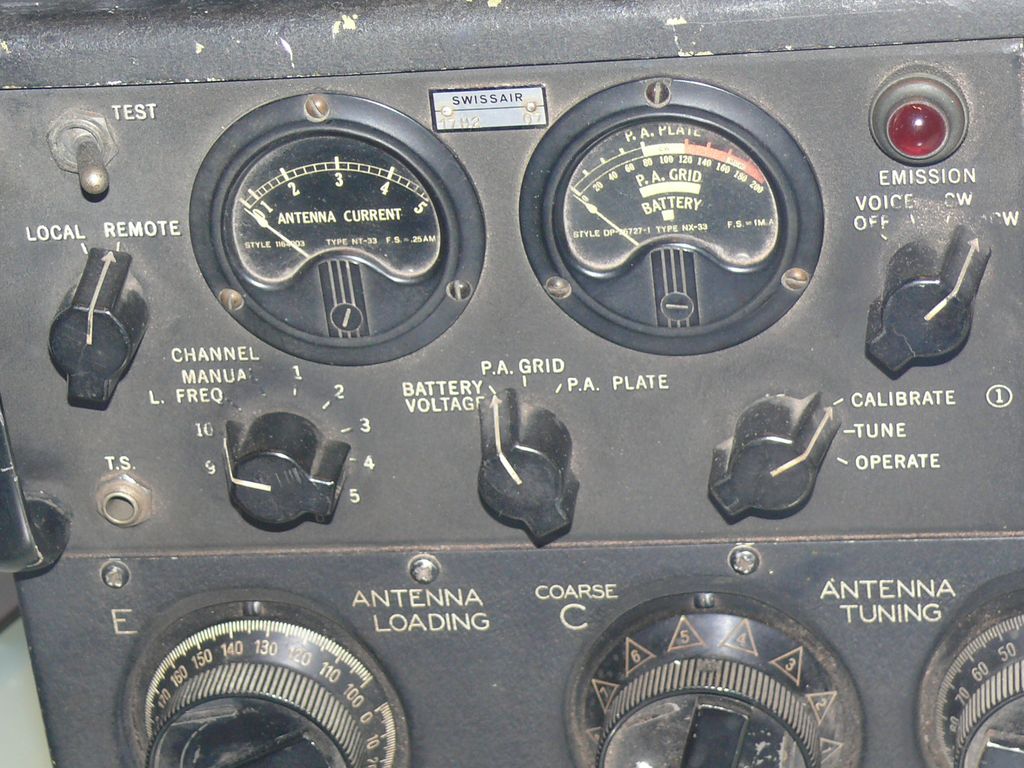

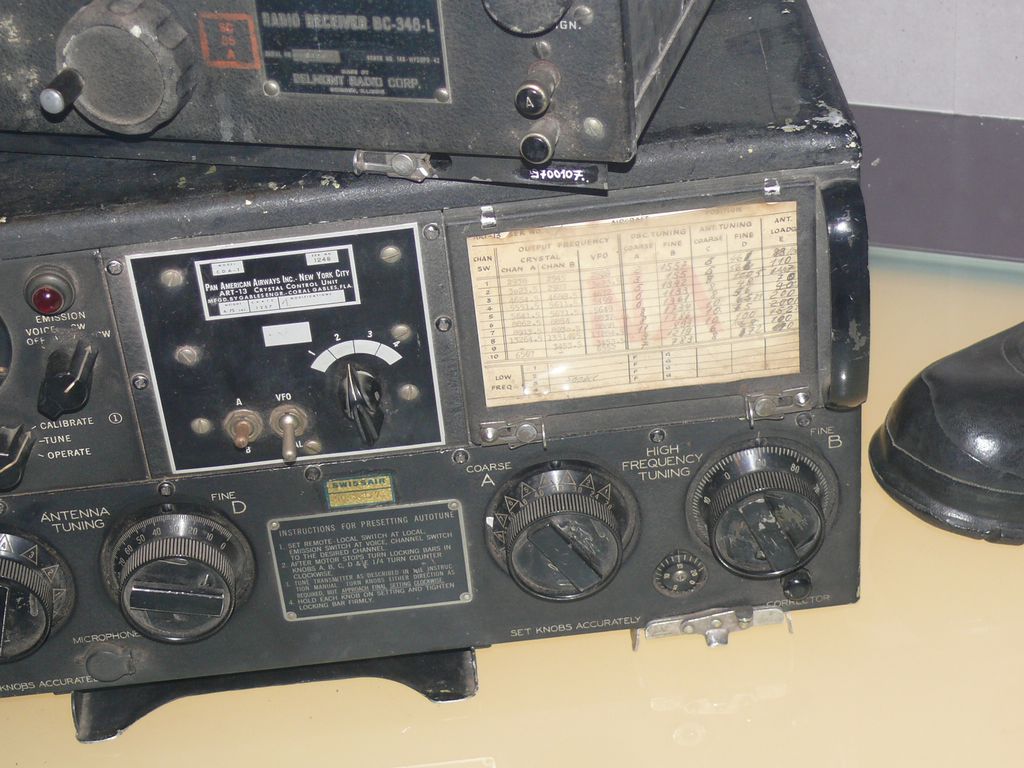

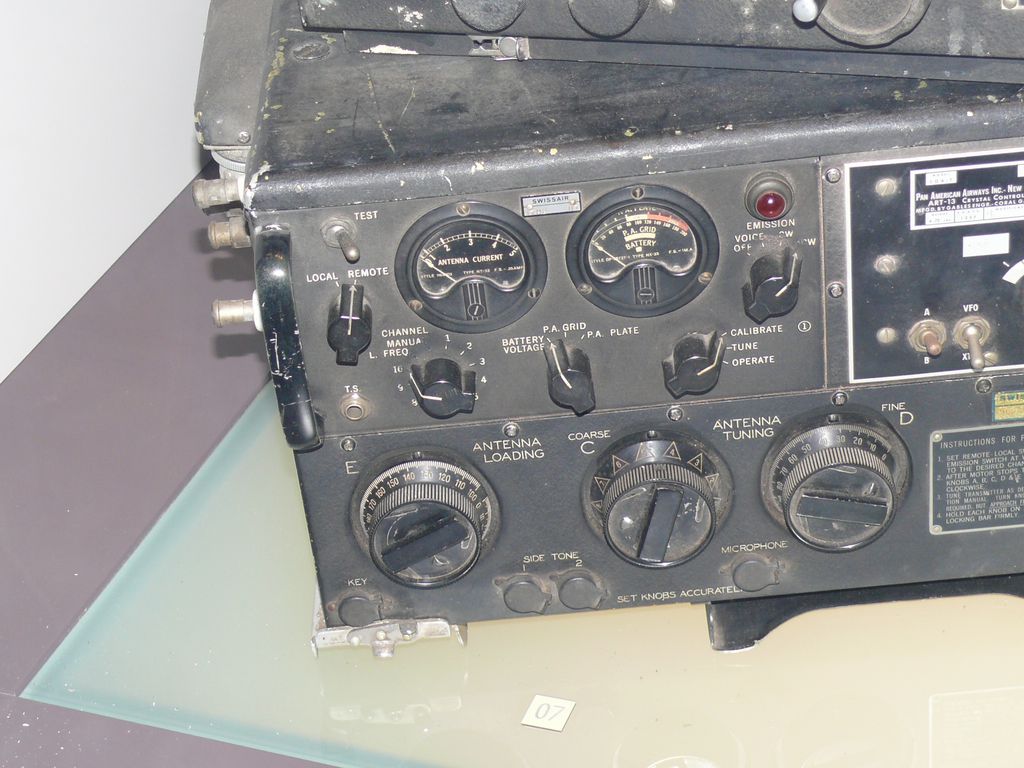

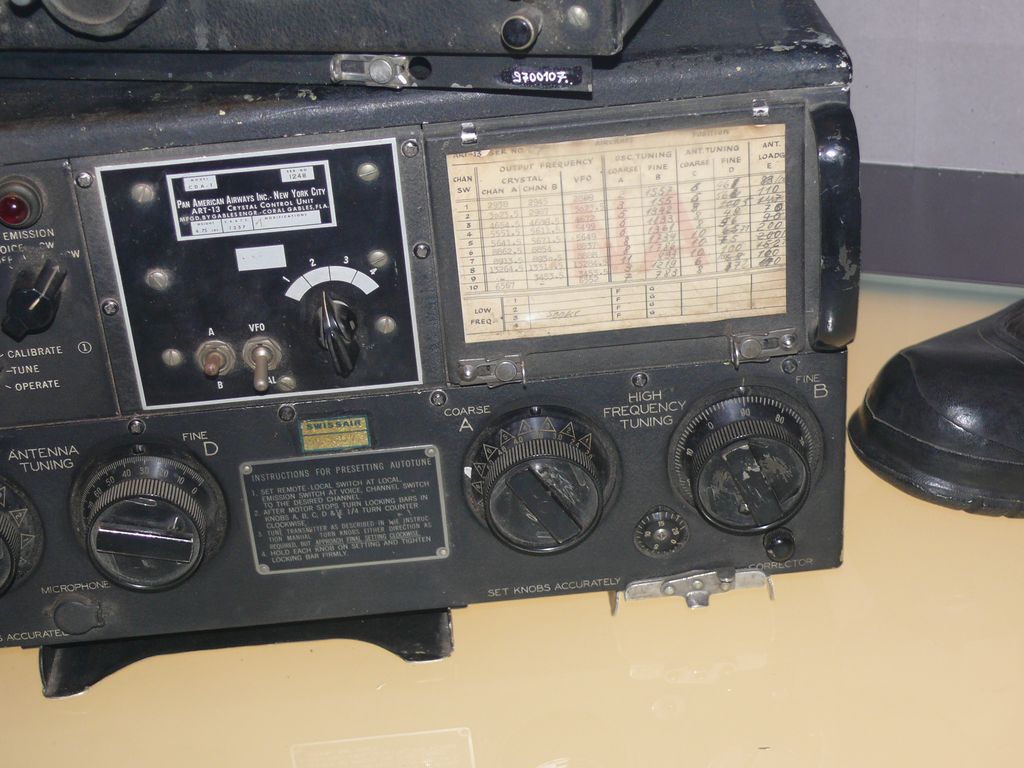

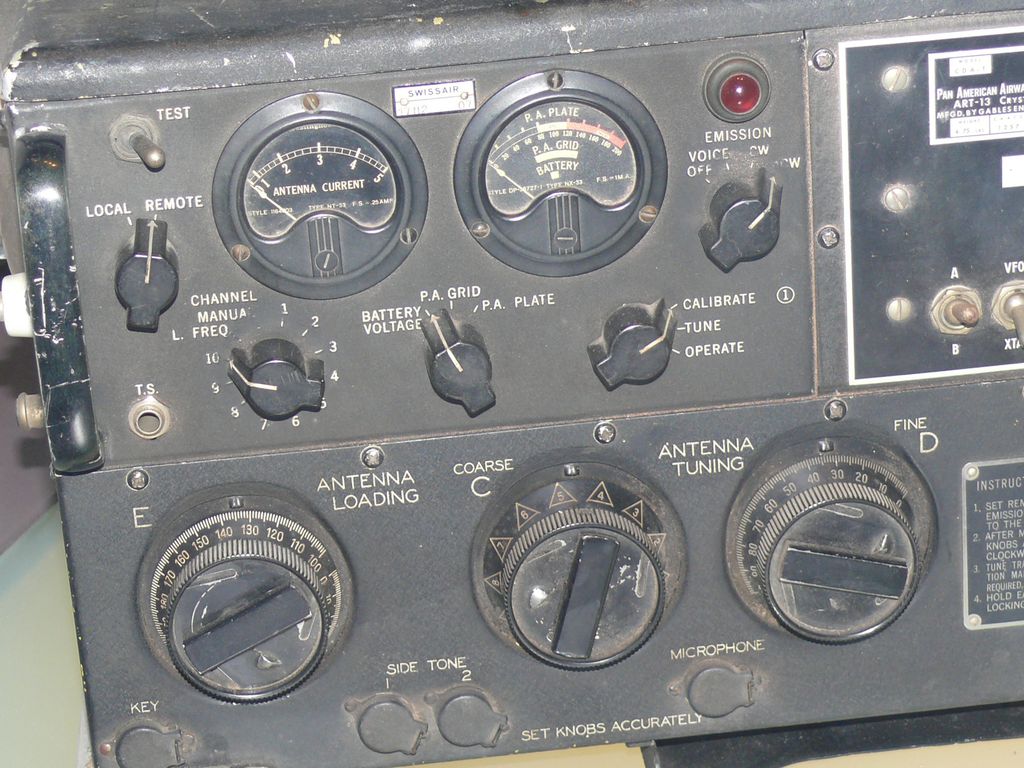

L'AN/ART-13 fonctionnait en modes CW (code), MCW et AM (voix) et couvrait les fréquences LF , MF et HF jusqu'à 18,1 MHz . Il avait dix canaux syntonisés VFO autoréglés qui pouvaient être préréglés. Les modifications d'après-guerre par COMCO et d'autres sociétés ont ajouté une capacité de contrôle de la fréquence du cristal et ont été approuvées pour une utilisation sur les avions de ligne civils. La puissance de sortie était d'environ 100 watts en utilisant un tube à vide 813 comme amplificateur final . Dans des conditions atmosphériques favorables , des communications pourraient être établies entreavions et stations au sol séparés par des milliers de kilomètres
