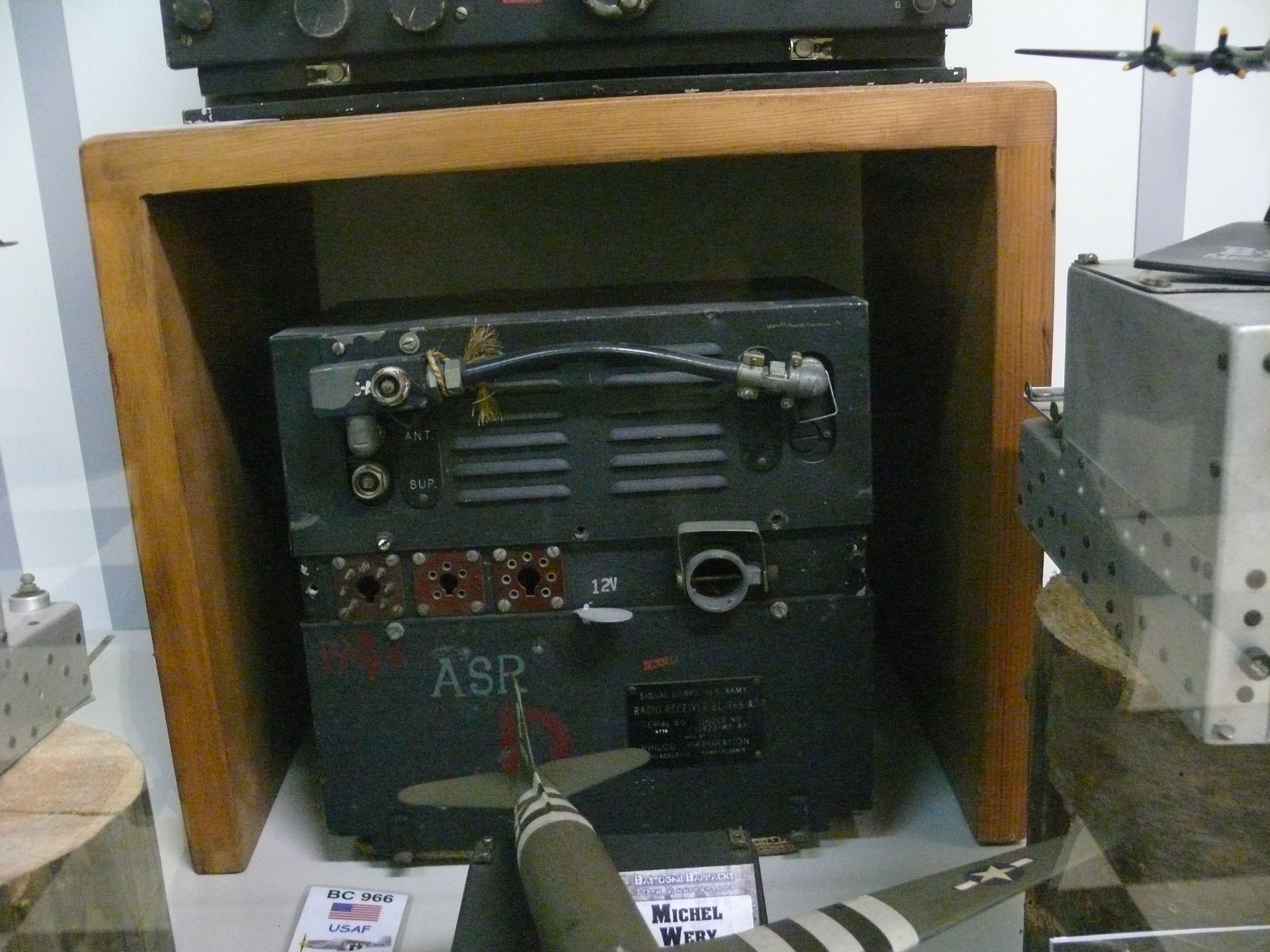

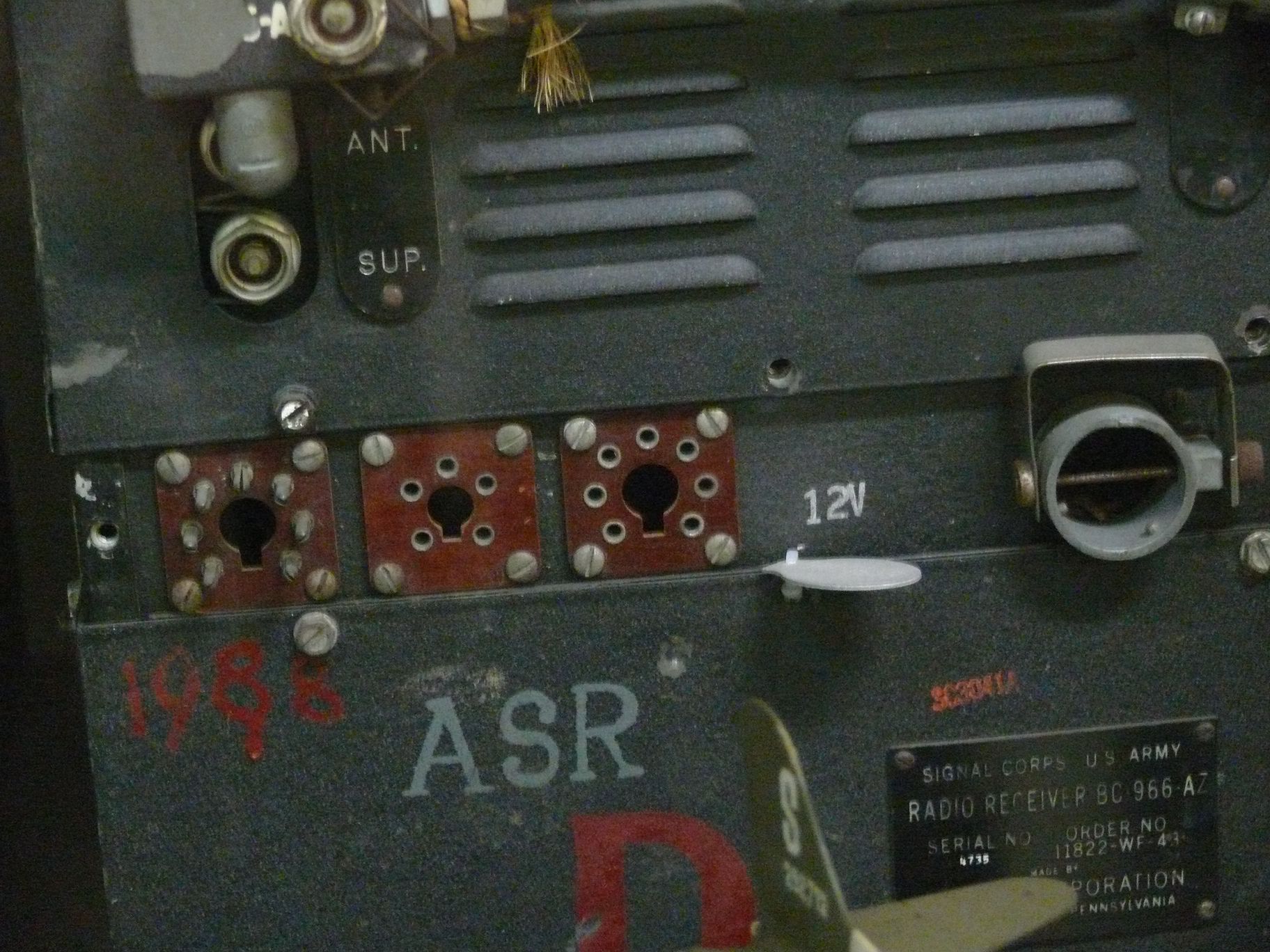

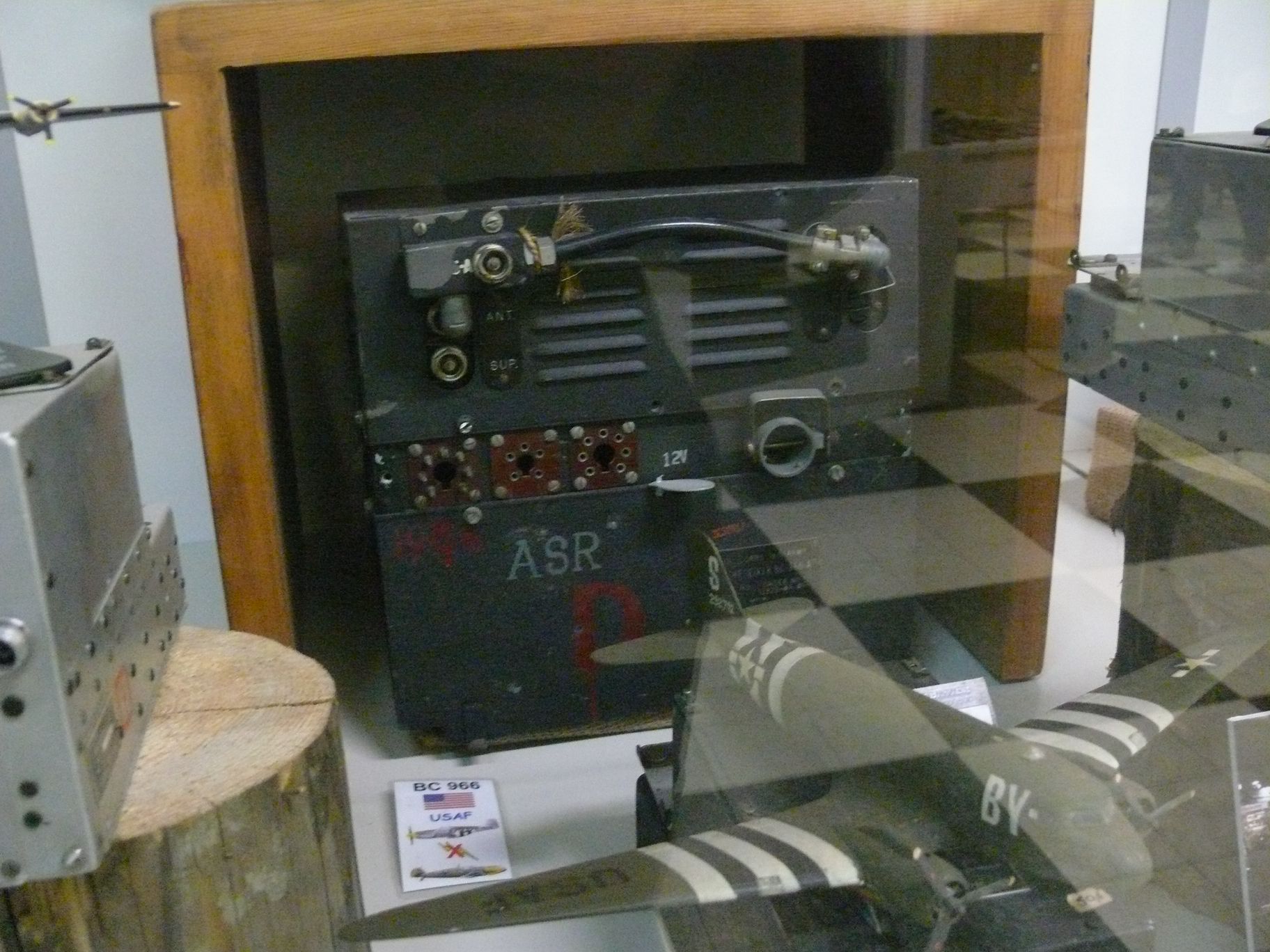

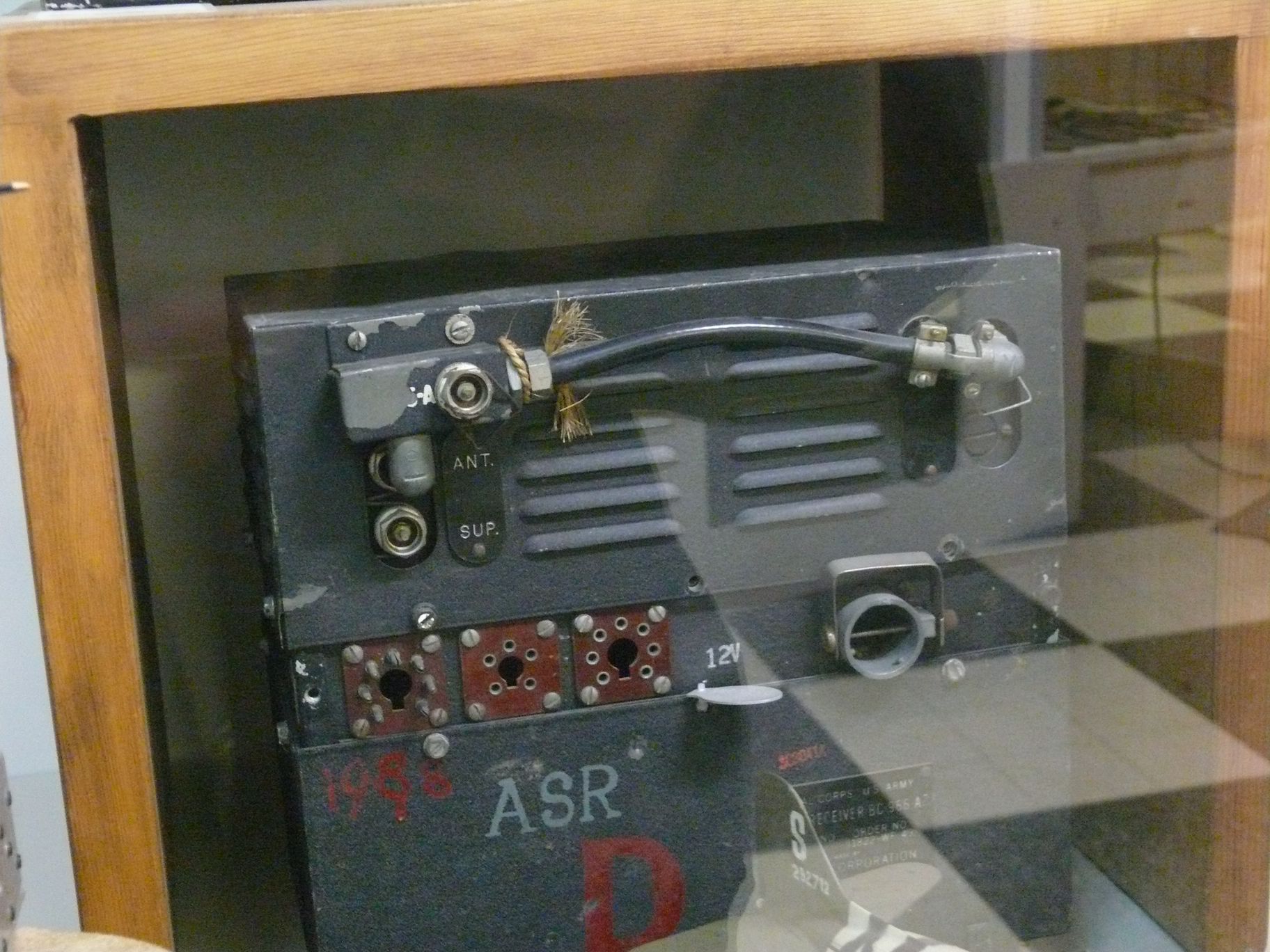

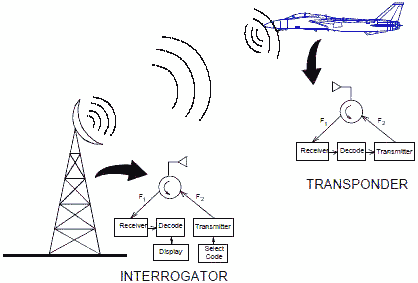

Historique Voir ICI History Click HERE Cette unité faisait partie de l'avion d'un système d'identification ami ou ennemi de la Seconde Guerre mondiale. IFF Friend or Foe Le système fonctionnait sur la gamme de fréquences 157-187 MHz et fonctionnait comme un transpondeur. Ce transpondeur a été conçu pour être interrogé par un radar terrestre allié. L'unité a balayé toute la gamme de fréquences en environ 2,5 secondes, permettant de couvrir les fréquences opérationnelles de tous les radars alliés appropriés. Une réponse codée a été envoyée, un choix de 6 réponses sélectionnables pouvant être choisies par l'équipage. Le BC966 appartenait au groupe Mark 3 "G". Cet ensemble pourrait en outre générer une impulsion directement sur l'écran du radar GCI (Ground Controlled Interception). La prise d'antenne de l'émetteur "G" est visible dans le coin supérieur droit de l'appareil. Un bouton "G" sur le boîtier de commande a été utilisé pour activer cette fonction sur demande. Comme le rôle de cet équipement était l'identification des avions amis, il était assez important qu'il ne tombe pas aux mains de l'ennemi. Pour réduire cette aalternative, l'équipement a été équipé de 2 détonateurs, alimentés électriquement, pour allumer une pastille explosive. L'équipement de test associé comprend le récepteur BC-1066 et le générateur de signaux I-96. Ces unités ont été utilisées pour le réglage au sol de l'équipement avant le vol. Le BC 966 contient un grand nombre de pièces, mais la nature même de l'équipement ne se prêtait pas facilement à un usage amateur, de sorte que la plupart ont été détruits après la guerre. Il est rare de trouver une unité complète. |
|
