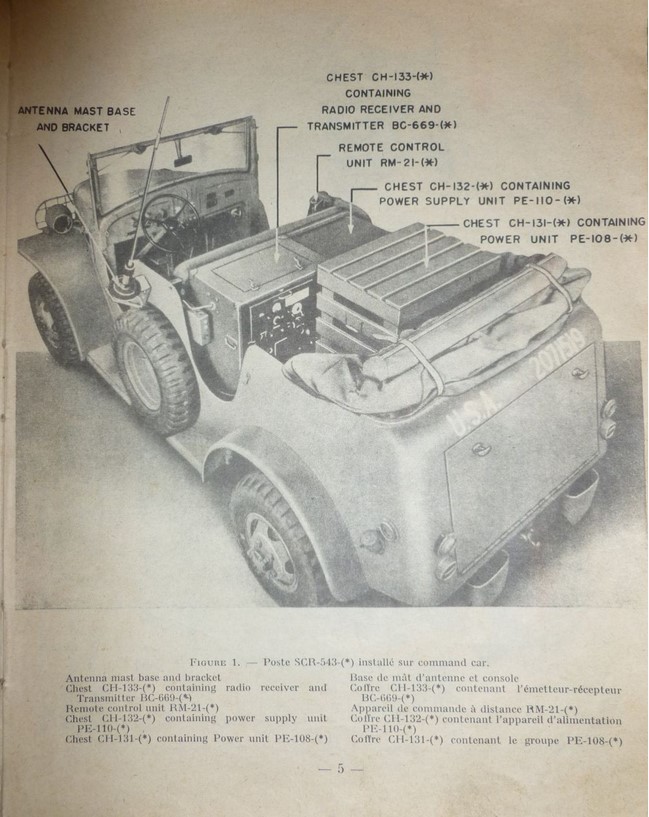

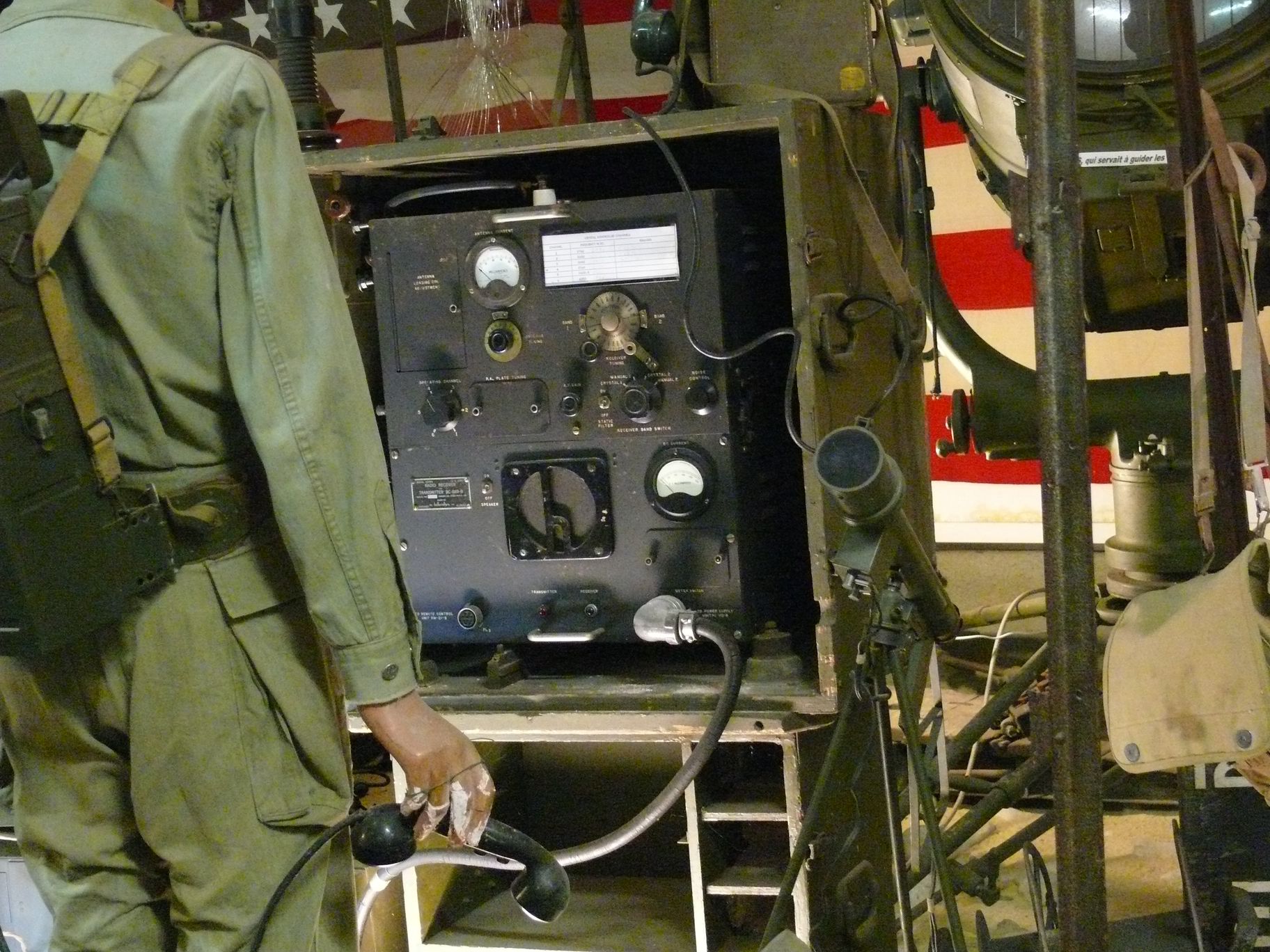

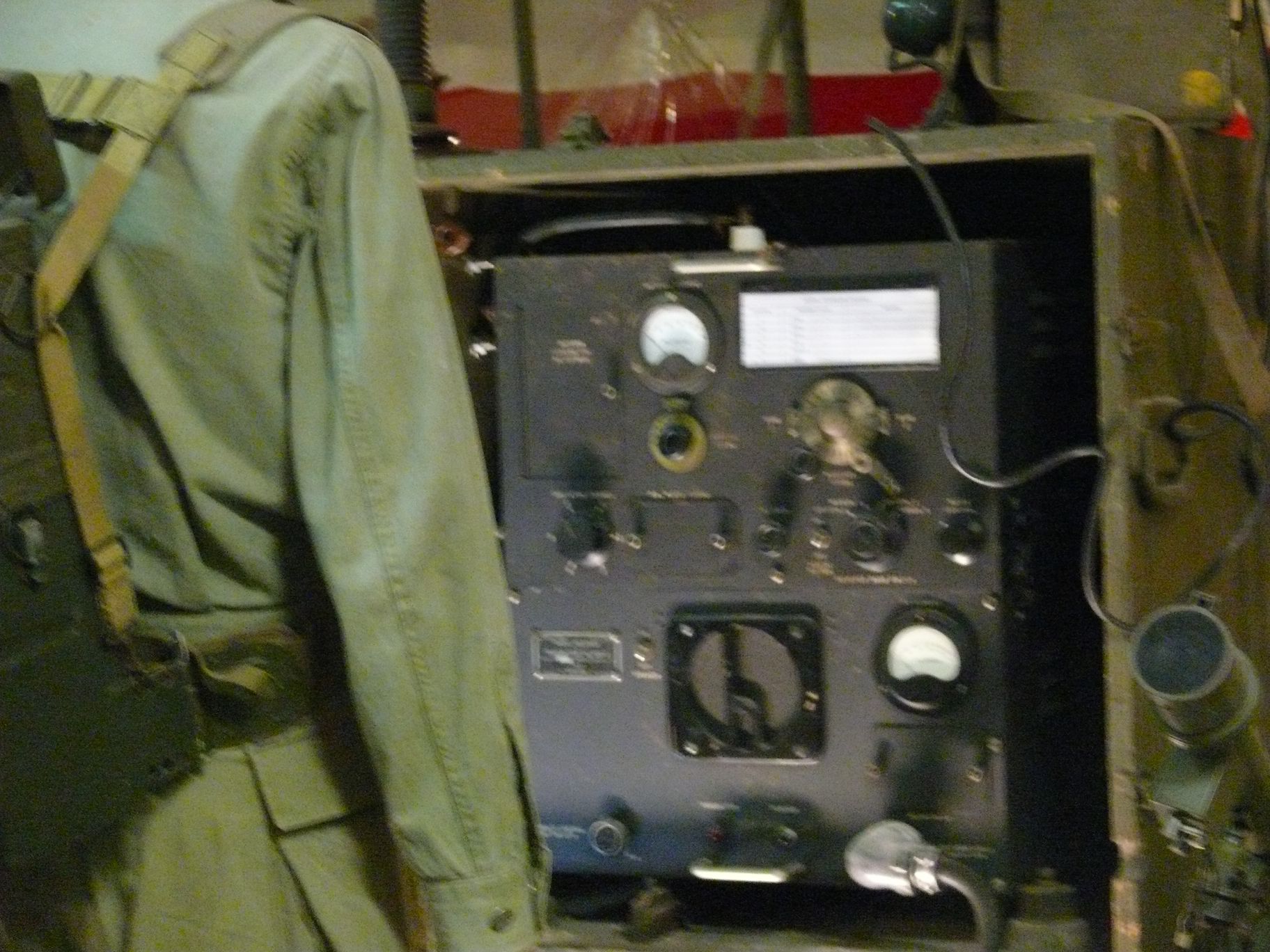

Il peut être mis en œuvre en moins de 5 minutes. Et être utilisé dans un Command-car ou Dodge. et il est utilisé avec le SCR 543
Emploi dans l’US Army (Signal Corps) : Réseau de commandement de groupe et de batterie DCA.

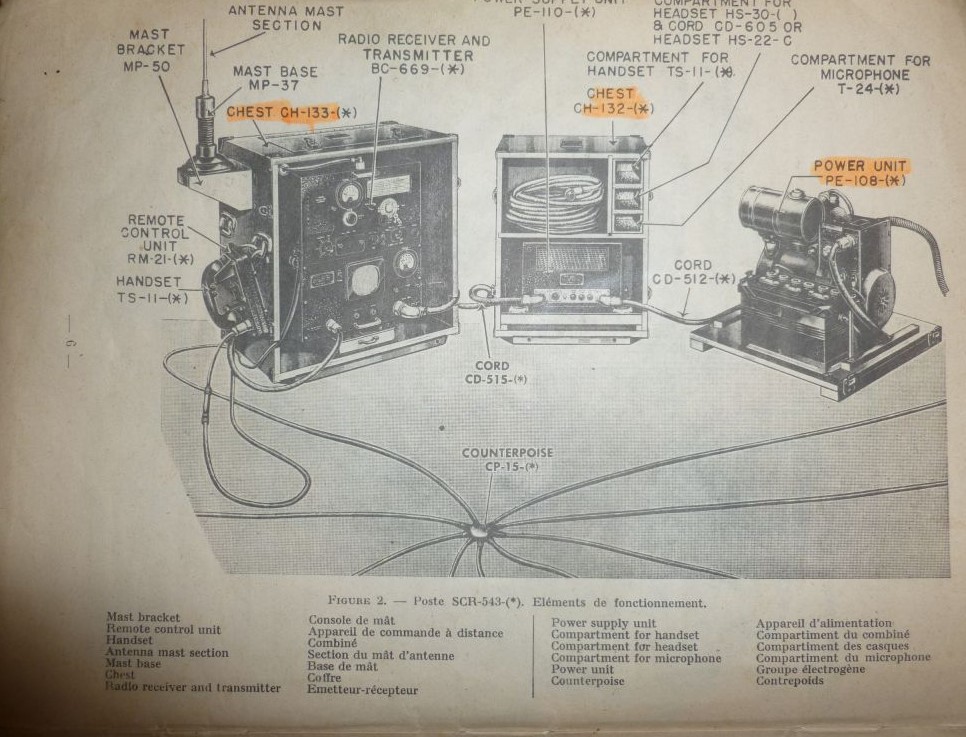

Ce poste à son propre groupe électrogène d'alimentation PE-108 (110 volts-60 Hz). Pendant les périodes de veille, le récepteur fonctionne sur le 12 volts continu fournis par la batterie du groupe. Ce groupe à un démarrage commandé lors de l'émission.
L'émetteur à une puissance de 45 watts. Sa gamme de fréquence est comprise entre 1.680 à 4.450 Kc.
Six (6) fréquences commandées par quartz peuvent être préréglées pour la réception et l'émission. Une commande manuelle de l'accord du récepteur est également prévue.
Il est à noter que pour augmenter la portée, on peux utiliser les sections de mats MS-54 avec les haubans GY-11 et GY-12 en plus de l'antenne 5 brins.
Son poids total est de 400 kilos.
|
|
