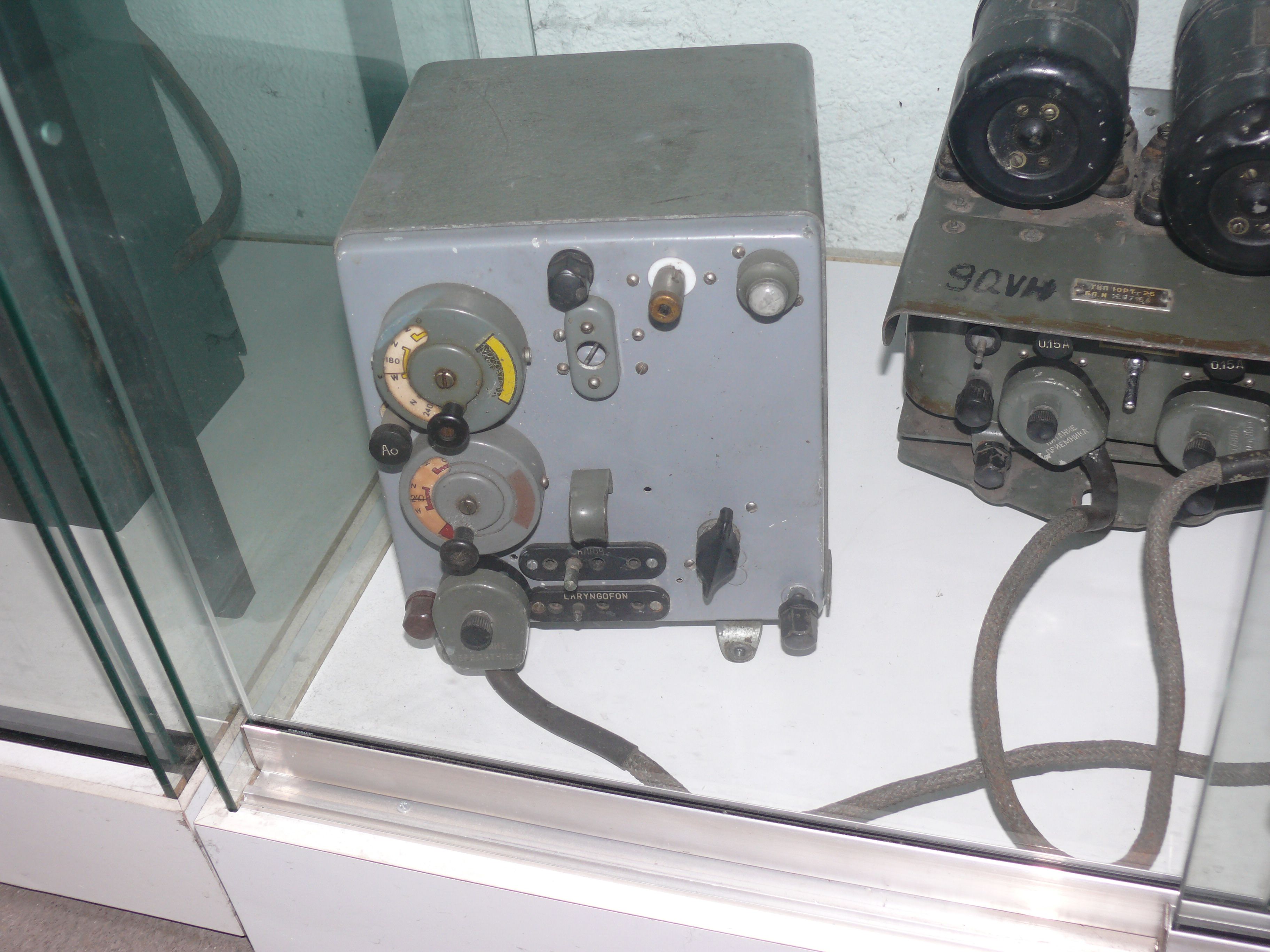

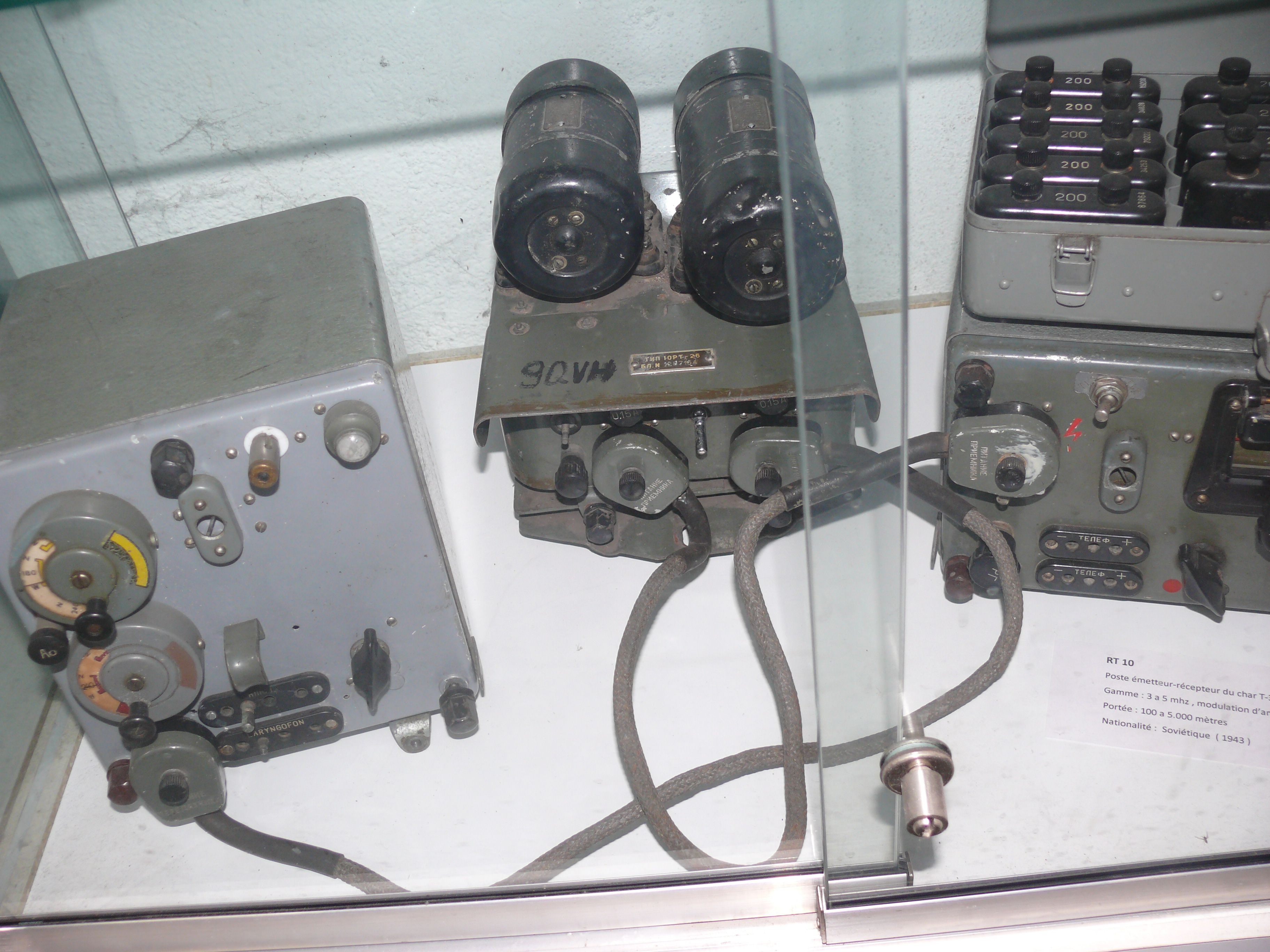

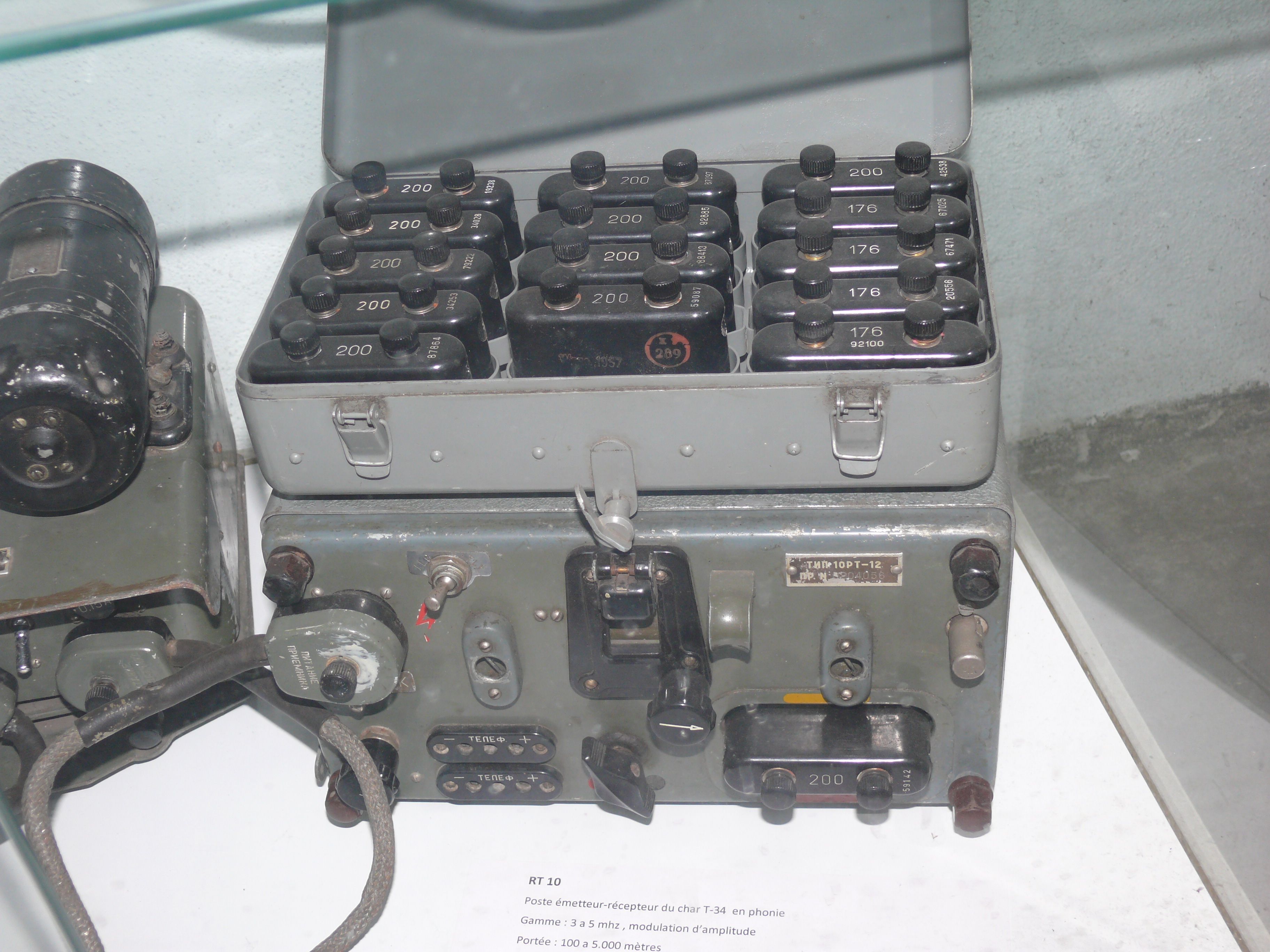

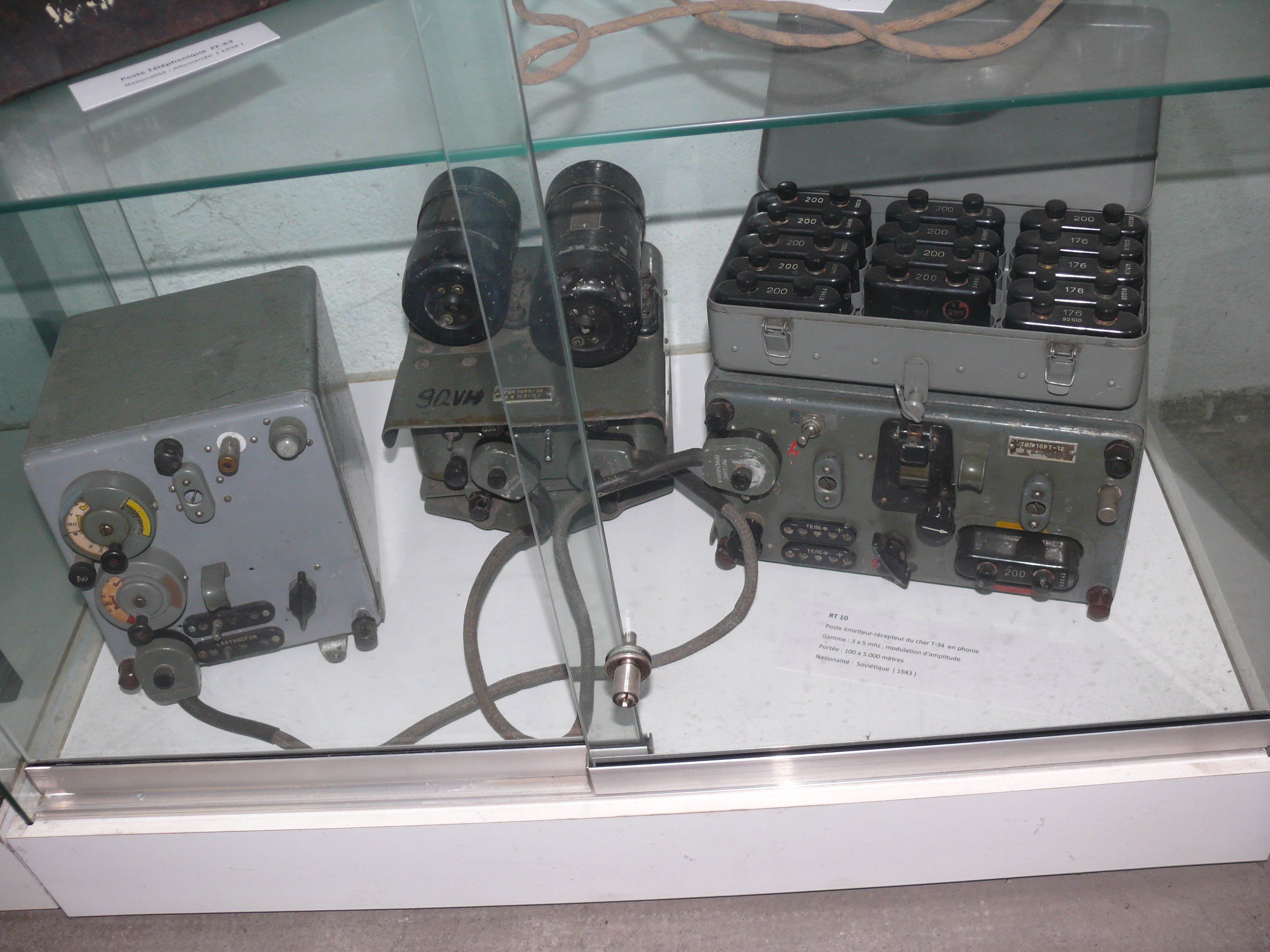

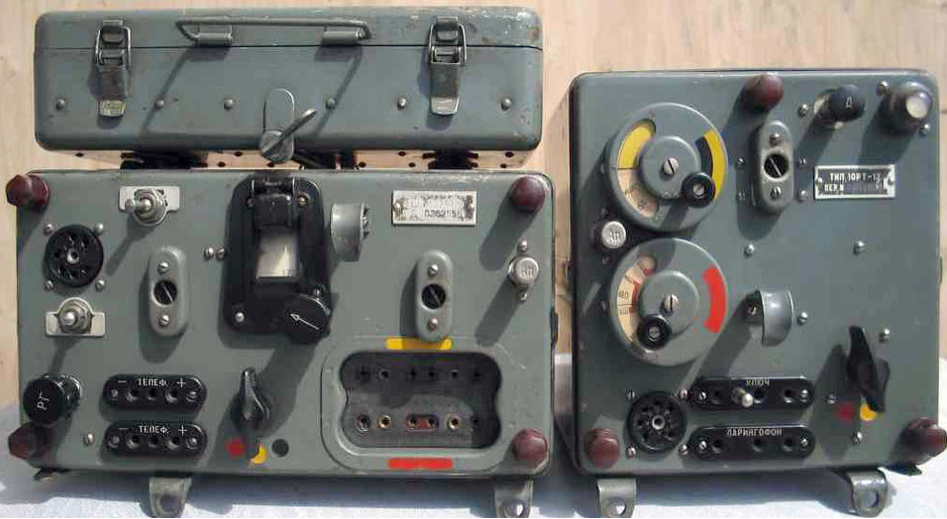

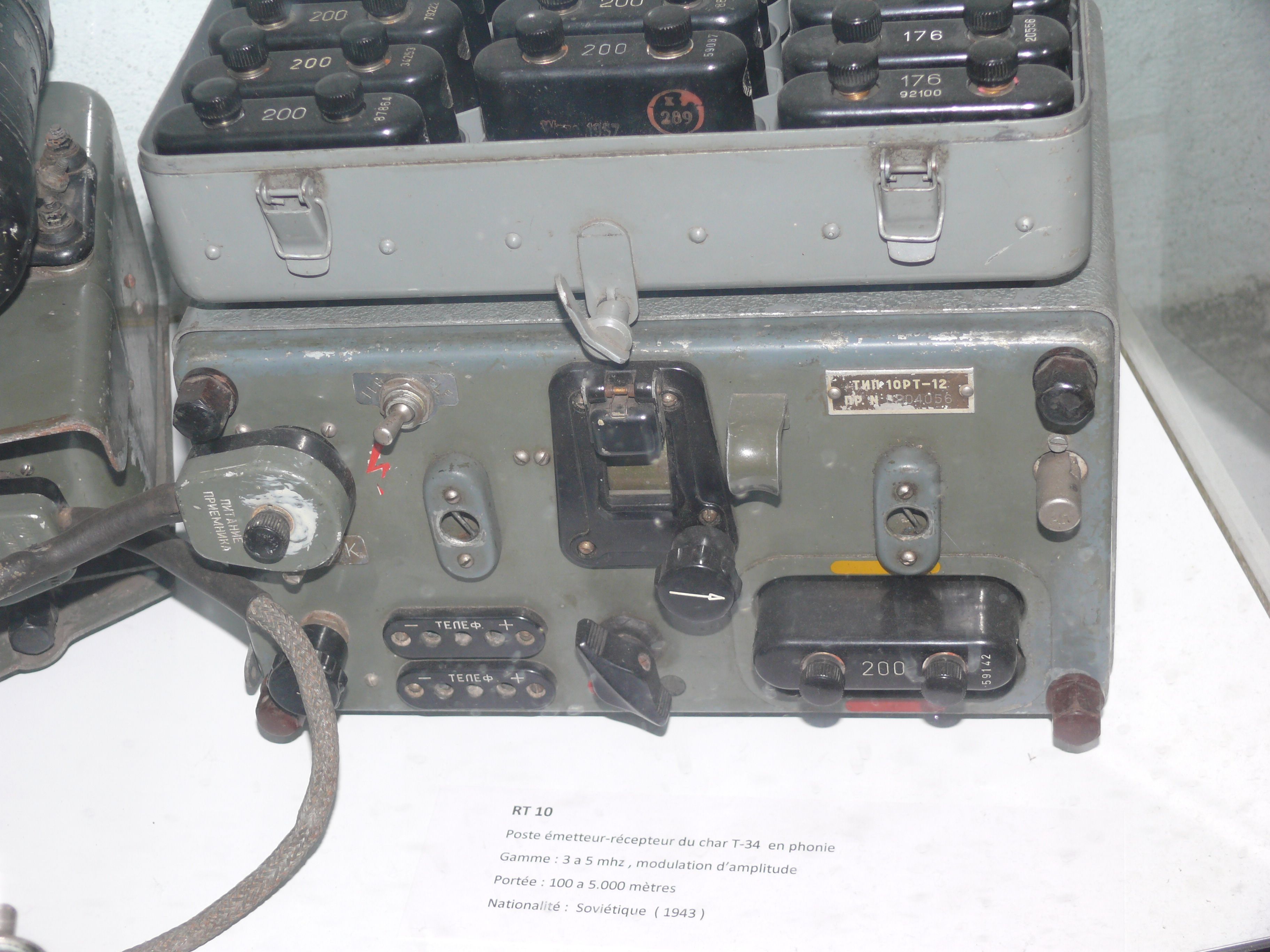

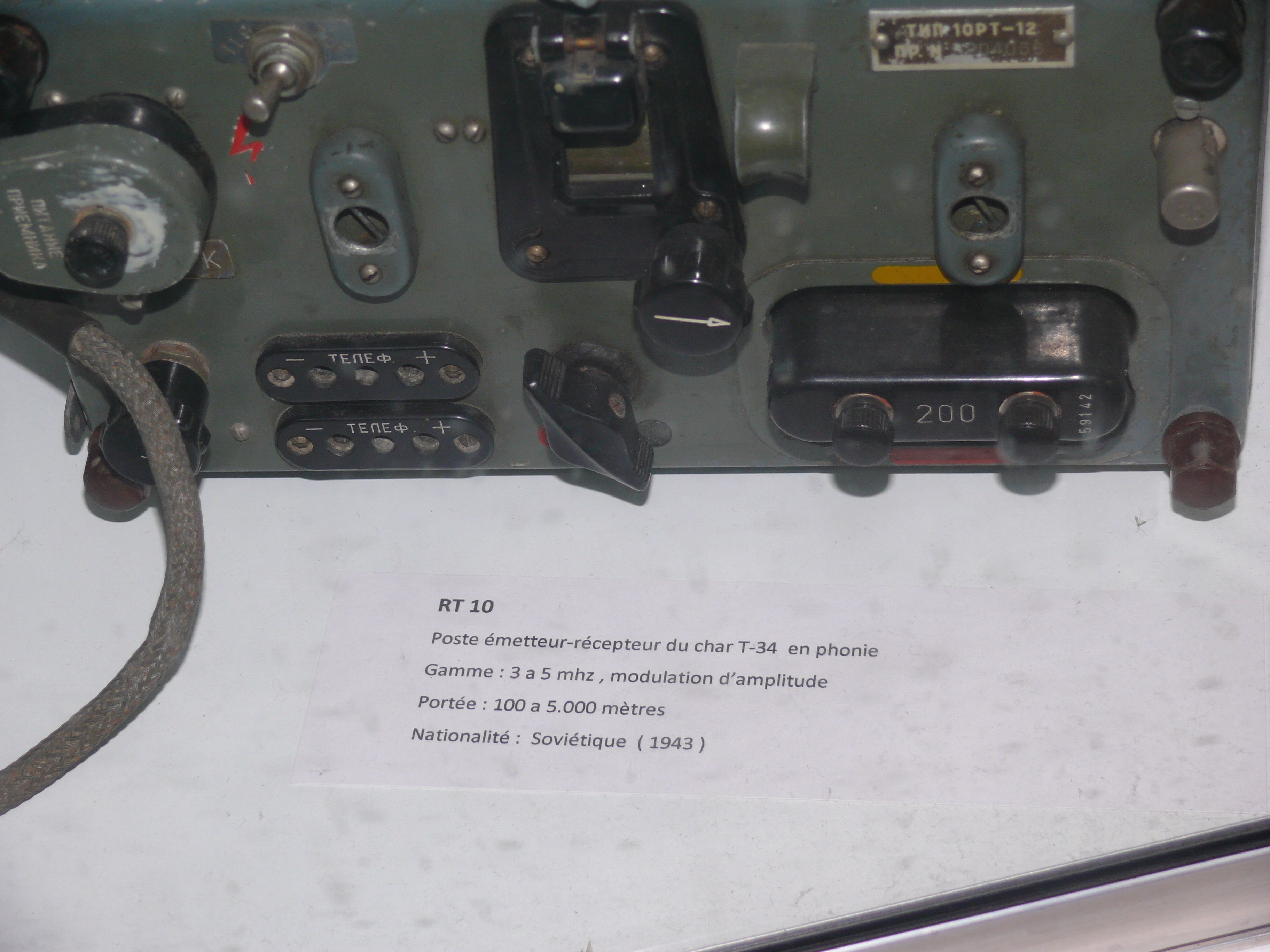

Depuis 1943, la production de la station de radio « 10-RT » a été lancée, qui différait de la « 10-RK » par la disposition des blocs - sur un cadre métallique commun - à droite se trouvait un émetteur, à gauche il y avait un récepteur sur lequel est montée une cassette d'emballage pour quartz. Dans la station 10-RK, l'émetteur est situé au-dessus du récepteur. La station a été réalisée en trois versions. « 10RT-26 » et « 10RT-26E » destinés à être installés dans des véhicules blindés avec une tension de bord de 26 V La station « 10RT-26E » utilise une connexion blindée entre l'émetteur et l'antenne. « 10RT-12 » est destiné à être installé dans des véhicules blindés avec une tension de bord de 12 V (véhicules blindés). Les stations ont été installées sur les chars T 34 "IS-1", "IS-2", "IS-3", les canons automoteurs "ISU-152", "ISU-122", "SU-100". Au total, 90 700 stations R-9 et R-10 ont été produites. Récepteur TTX "10-RT-26" : fréquence intermédiaire – 4 765 kHz ; sensibilité – 5 - 10 µV dimensions - 270x150x190 mm. Émetteur TTX 10-RT-26 : plage de fréquences – 3,75 – 6 MHz ; puissance de sortie – 10 W ; modes de fonctionnement - TLG et TLF ; portée de communication – jusqu'à 40 km ; dimensions - 185x190x185 mm; antenne – fouet, longueur – 4 M. Poids de l'ensemble complet – 31 kg. |
|
