Historique Voir ICI Article inspiré des ces sites Wikimaginot et Ligne maginot L'Arme Mixte de la ligne Maginot est un système d'armes associant sous une même rotule une arme de défense anti-char et une arme anti-personnel. Cette association permet de combiner dans un volume réduit un canon antichar de 25 mm SA modèle 1934 et un jumelage de mitrailleuses Reibel MAC 31 en supprimant les opérations de remplacement nécessaires dans le cas de la trémie associant un jumelage de mitrailleuse et un canon de 37 ou 47mm monté sur bi-rail.Cet ensemble ayant par ailleurs le gros avantage d'offrir un prix de revient nettement inférieur à celui de l'association jumelage - canon de 37 ou 47 sera l'armement retenu pour l'équipement des casemates nouveaux fronts des 1934 et des cloches ou tourelles d'infanterie.
Dès 1934, apparaît l'idée de placer dans un même créneau un tube antichar de 25 mm et un jumelage de mitrailleuses, afin d'éviter la dangereuse manœuvre de changement d'arme. Ce nouveau matériel, baptisé "arme mixte", équipera certaines tourelles, des chambres de tir sous béton et surtout 72 cloches d'un nouveau modèle. Ce type d'équipement pesant jusqu'à 50 tonnes pour un diamètre de 2, 80 m à la base est le plus imposant type de cloche installée sur la ligne. L'équipement intérieur est intéressant et très fonctionnel.

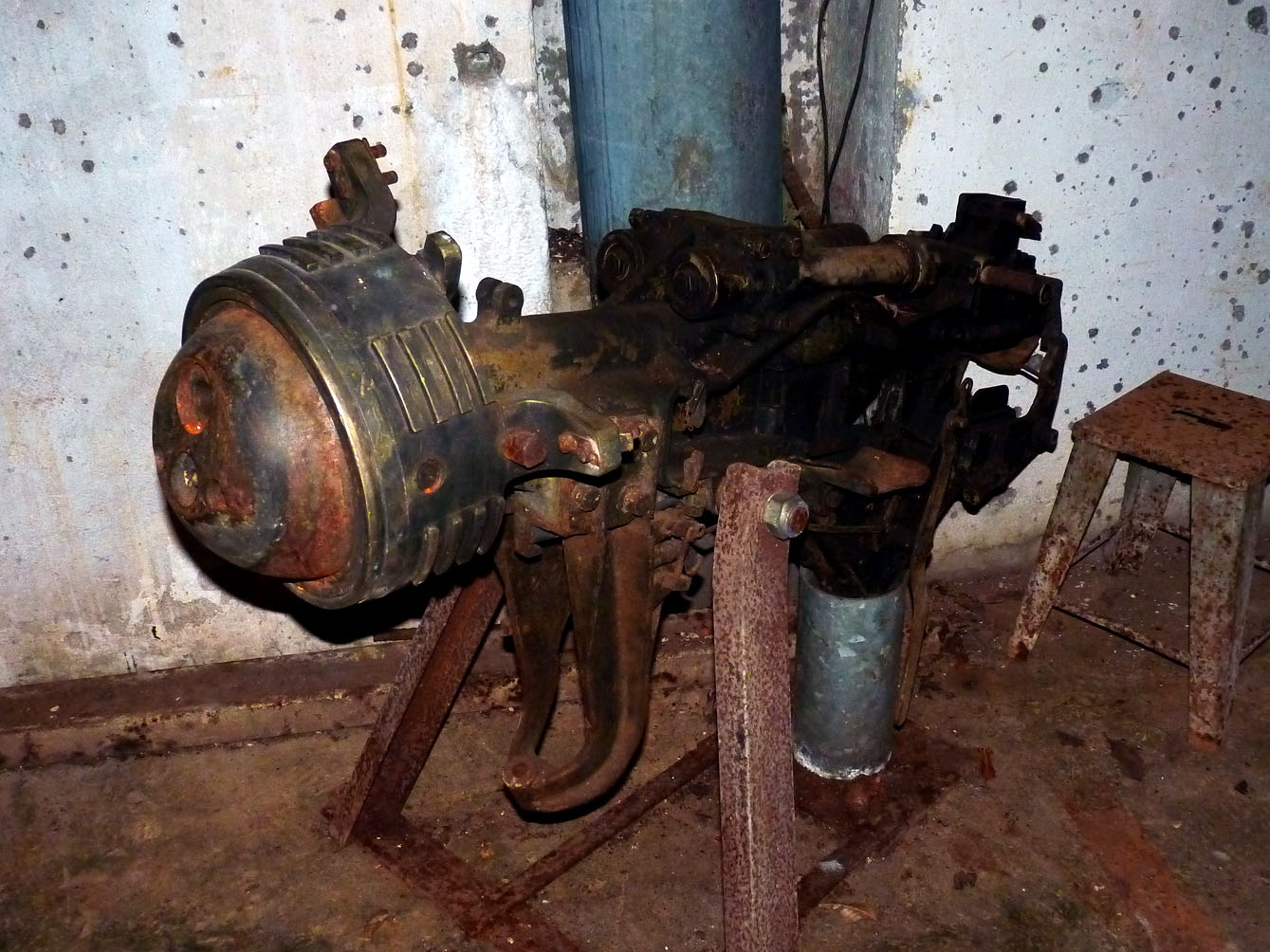

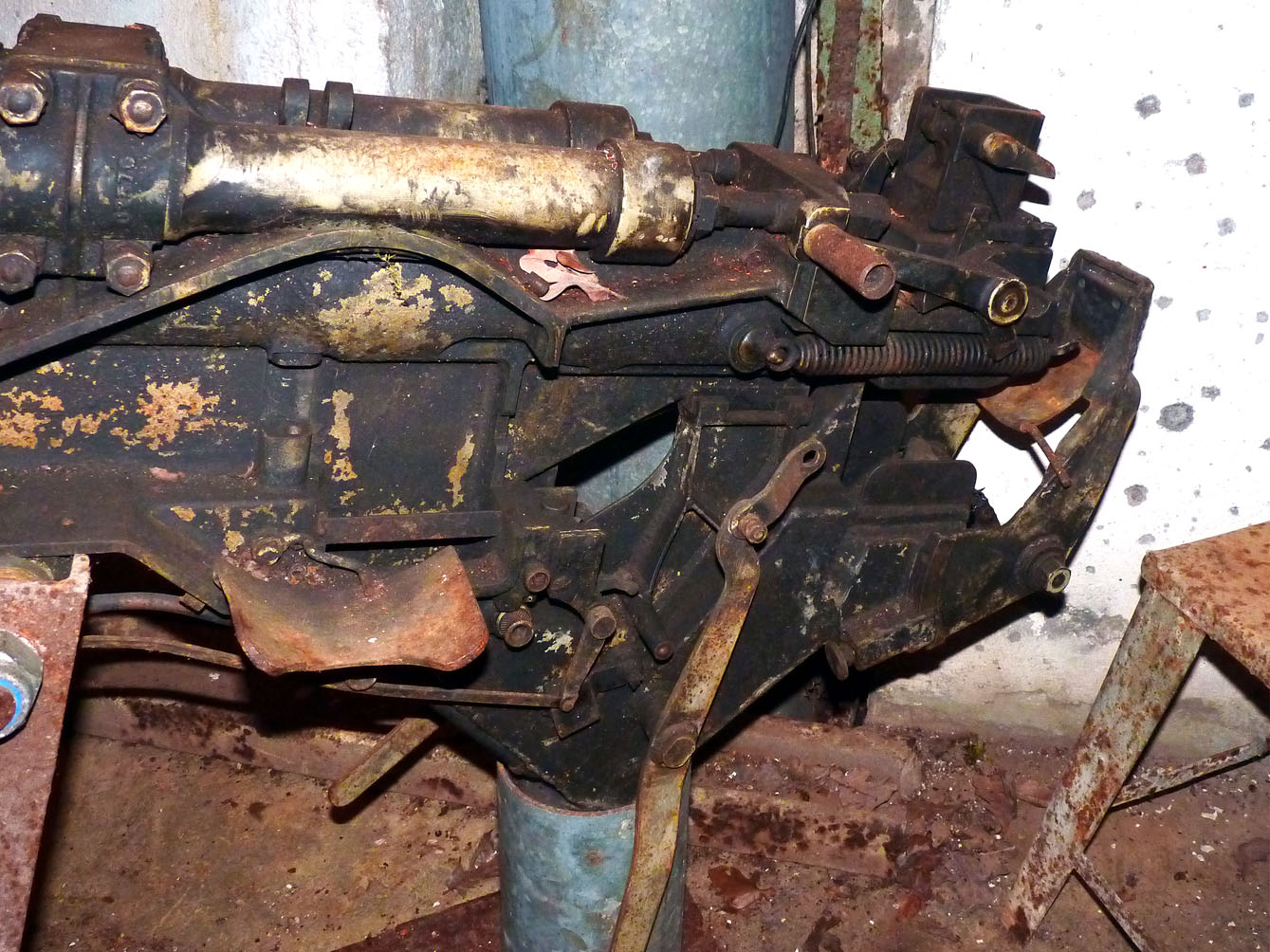

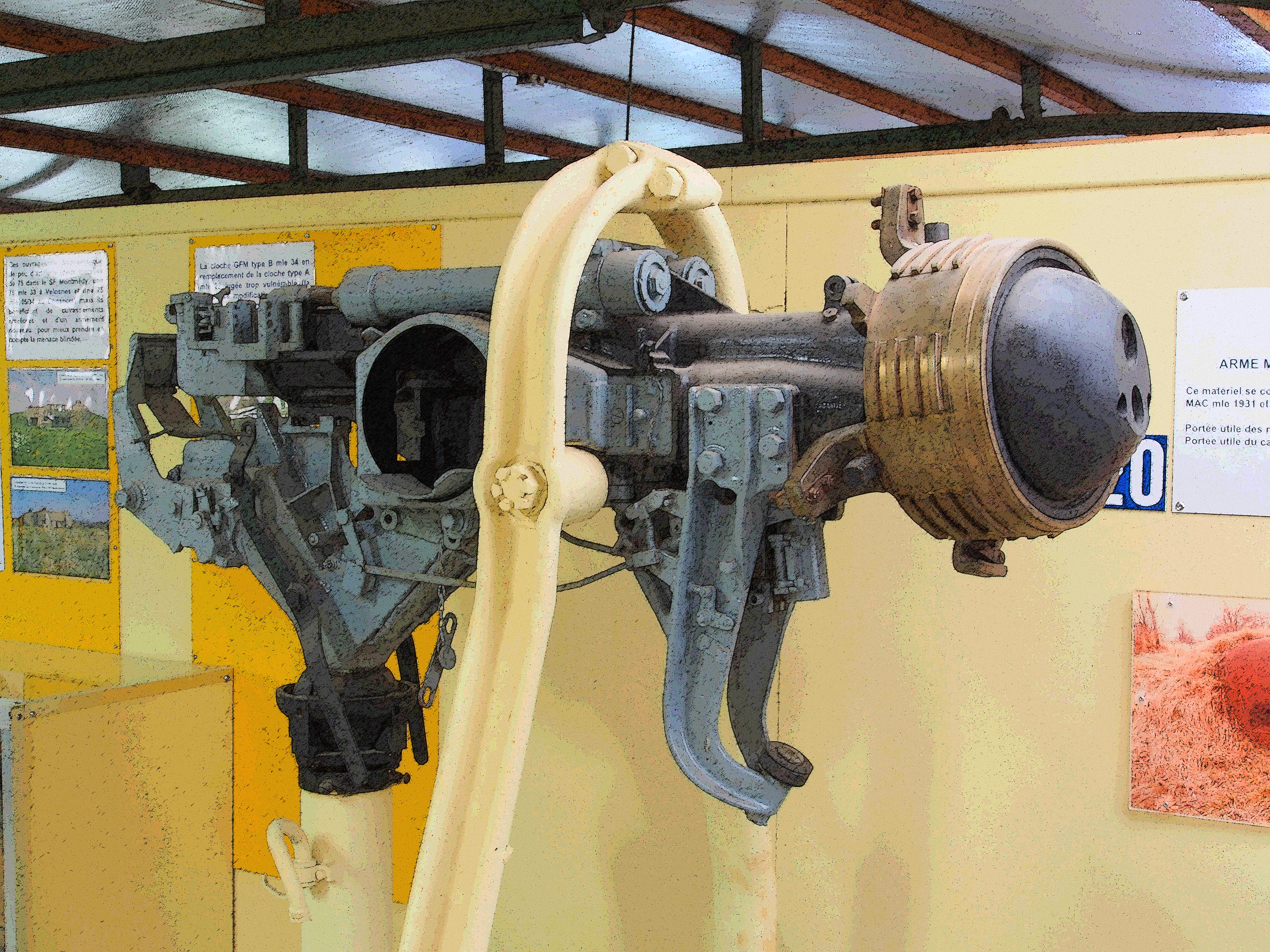

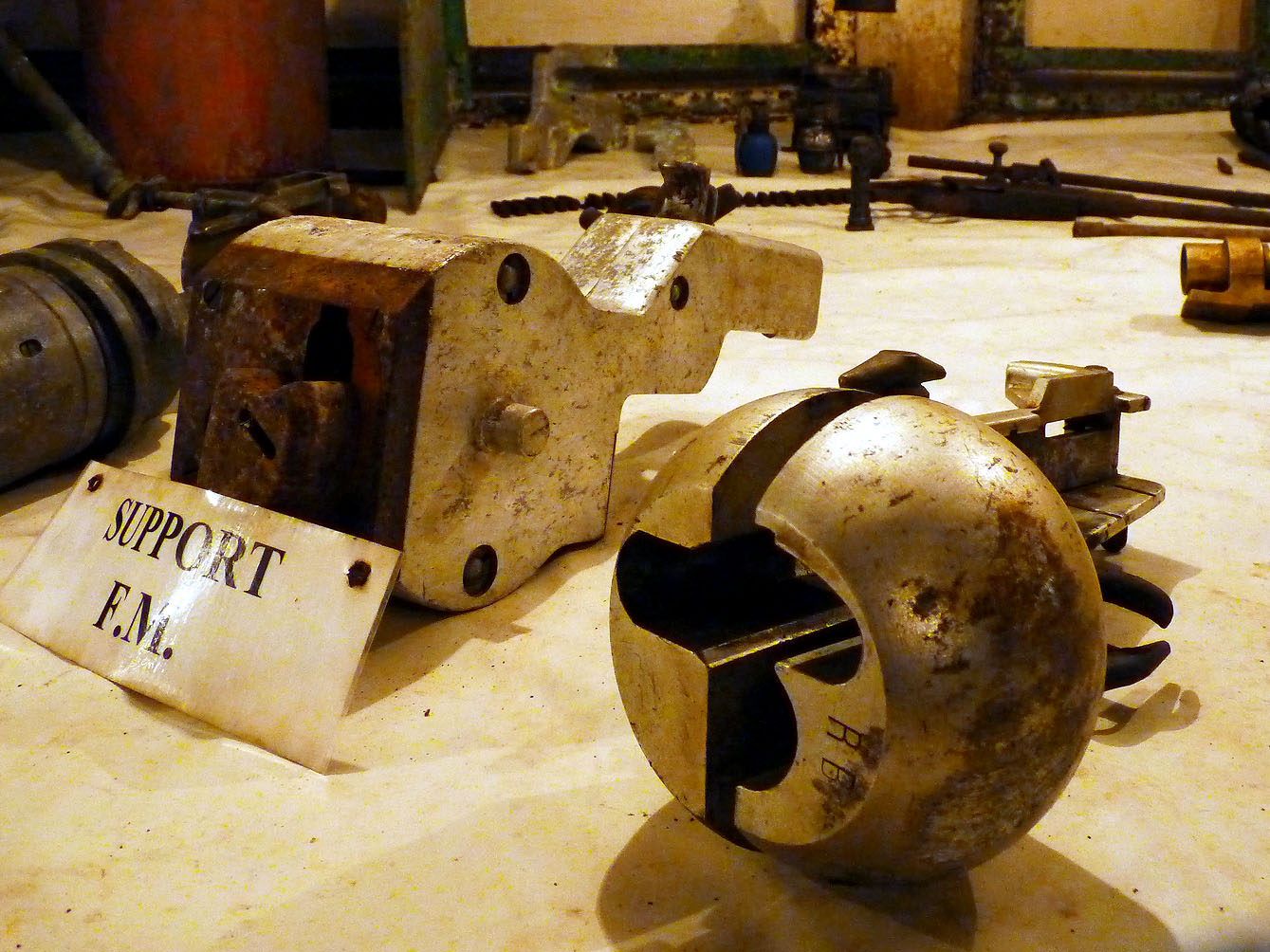

L'arme mixte est tenue en place dans le créneau par un arceau monté sur une plate-forme mobile. Le tireur, assis sur cette plate-forme, dispose de 2 manivelles contrôlant le mouvement de l'arme et la rotation de la plate-forme. Les poignées des manivelles commandent indépendamment le tir des mitrailleuses et un levier déclenche le tir du canon antichar. Le tireur dispose d'une lunette de tir coudée en forme de "Z" qui aboutit dans la rotule, entre les 2 mitrailleuses. Si l'on veut installer l'arme dans le deuxième créneau de la cloche, il faut déverrouiller la rotule, basculer l'arme en arrière, refermer le créneau avec le bouchon monté sur un bras articulé et verrouiller l'arme dans le second créneau. Une sécurité permet d'éviter le tir accidentel du trumelage pendant la manœuvre. Dans la cloche, le long de la paroi, sont en permanence stockés 10 chargeurs de 150 cartouches de mitrailleuse et 36 obus de 25 mm. Ce stock sert à faire face à toute alerte en attendant que les renforts arrivent.En fonction des besoins, un ou deux pourvoyeurs, debout derrière le tireur, s'occupent de réceptionner les munitions et de recharger les trois armes du trumelage. A la base de la colonne qui supporte la plate-forme circulaire de l'engin, deux soldats s'occupent d'actionner la noria à munitions, de ventiler et de vider le bac à douilles. En cas de tirs prolongés, les servants devaient aussi refroidir l'armement grâce à un circuit d'eau partant d'un réservoir placé sur la colonne et des tuyaux menant au trumelage. Il fallait aussi regarnir les boîtes chargeurs des mitrailleuses en prélevant des cartouches dans les nombreuses caisses, stockées dans la petite chambre jouxtant le puits de la cloche. Déploiement L'arme mixte devant dés lors être adaptée à chaque cas d'utilisation, elle fut développée en six versions différentes, chacune de ces versions répondant à des spécifications techniques particulières et différant principalement par le type de support et la longueur du tube du canon de 25 mm variant selon l'espace disponible (Voir caractéristiques). Cloche d'arme mixte modèle 1934 type B Ce sont 75 exemplaires de cette cloche qui ont été installés dans les ouvrages nouveaux-fronts Cloche pour jumelage de mitrailleuses modèle 30 transformée en arme mixte Une dizaine de cloches mle 1930 ont été modifiées et dotées d'un trumelage d'arme mixte en remplacement de leur jumelage de mitrailleuses Tourelle d'arme mixte et mortier de 50 mm modèle 1935 (TAM50) Sept tourelles pour une arme mixte et mortier de 50 ont été installées dans les ouvrages nouveaux fronts Tourelle de mitrailleuses modifiée Les essais ont été menés sur la tourelle du petit ouvrage d'infanterie de SENTZICH. La majorité des tourelles de mitrailleuses ont été préparées pour recevoir l'arme mixte et, au final, seules 14 tourelles (sur 61) seront équipées au courant de l'année 1940 de l'arme mixte en remplacement du jumelage de mitrailleuses qui les équipait à l'origine.Cette modification et son histoire sont décrites dans cet article de JM JOLAS Tourelle à deux armes mixtes Douze tourelles pour deux armes mixtes ont été effectivement installées dans les ouvrages nouveaux-fronts Sous casemate Cette version était prévue pour équiper les créneaux de façade des casemates « nouveaux fronts », ceux ci devant être dotés d'une trémie adaptée (trémie numéro 12). Les entrées des ouvrages de VELOSNES et du CHESNOIS ainsi que certains blocs d'ouvrage de la RF LAUTER ont été adaptés et dotés de cette trémie. Les essais seront menés dans la casemate du Moulin de Hunspach en 1939. En 1940, le seul exemplaire d'arme mixte sous casemate installé équipait le bloc 3 de l'ouvrage du WELSCHHOF. Il avait pour mission de pour battre l'intervalle avec le bloc 1. On peut ajouter qu'un projet assez abouti d'installation d'armes mixtes en lieu et place des jumelages de certaines casemates des Vosges, dans la vallée du Schwarzbach, a été étudié par le Génie de la 20° Région Militaire en 1938. Le but en était de renforcer l'obstacle antichar formé par le lit aménagé du ruisseau. Ces casemates n'ont qu'un seul créneau par direction, et bien que certaines aient été construites compatibles avec l'installation d'un canon de 37mm Mle 1934 de forteresse, le commandement leur préféra une arme mixte évitant les manœuvres de substitution d'arme. Ce projet, pourtant approuvé le 21 Juin 1938, ne fut jamais mis en œuvre du fait de la priorité donnée aux autres fronts (1) |
|
