Le Quad MV 850, développé par POLARIS est un véhicule tactique qui a été développé spécifiquement pour l’armée américaine depuis les années 80 et qui répondait mieux au besoin que le quad SPORTSMAN 570 déjà au régiment. Il est utilisé pour des missions de renseignement, quel que soit le terrain.
Description
-

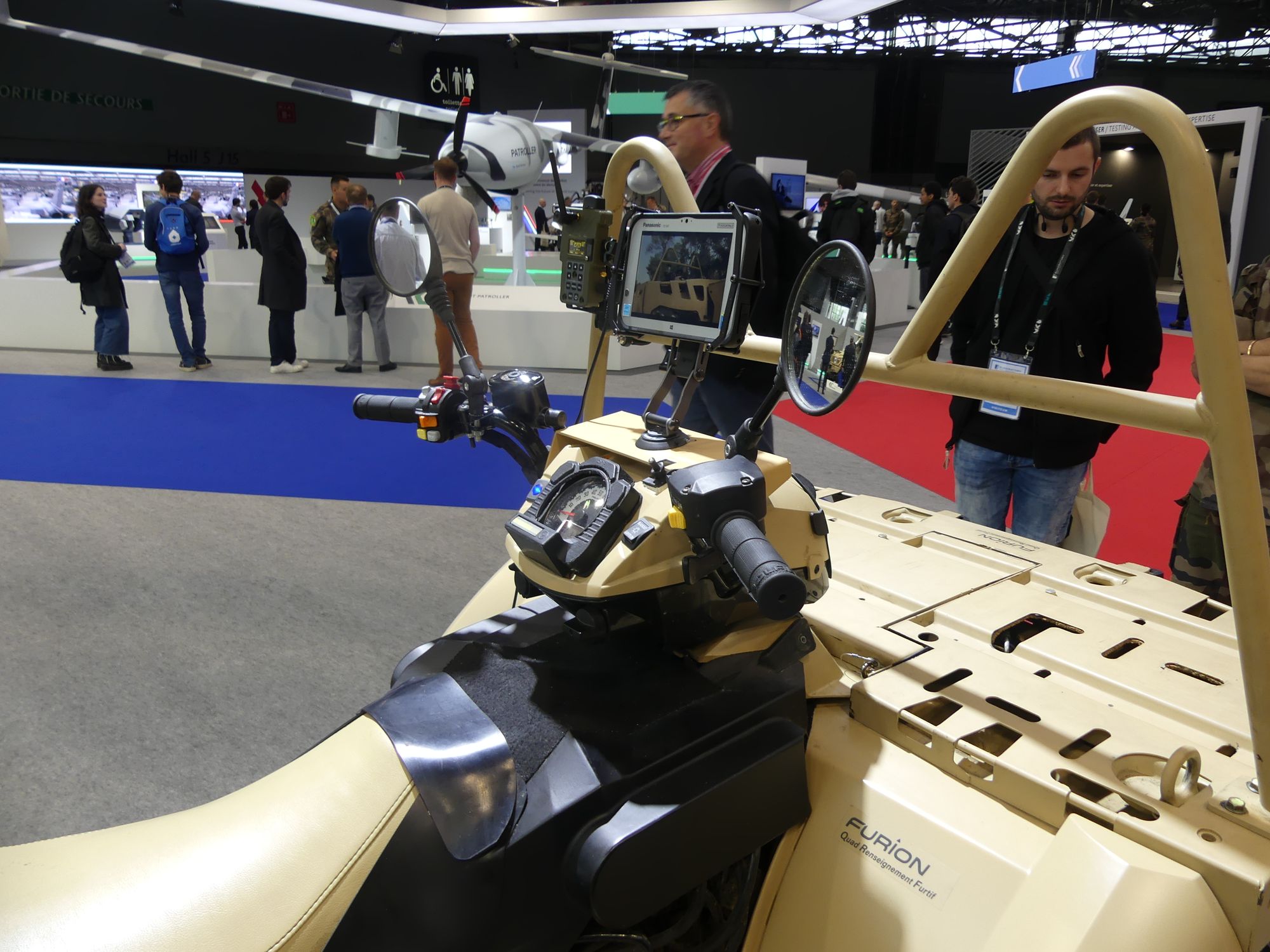

Le Quad MV850 dispose de très bonnes capacités de franchissement et une mobilité accrue. Cela permet à une patrouille de s’infiltrer au plus près ou de reconnaitre une zone plus importante. Aménagé pour répondre aux besoins des patrouilles de recherche au-delà des lignes ennemies, le Quad possède de quoi accueillir une tablette et le GPS, un phare à capacité de vision nocturne et offre la possibilité d’emporter tout le matériel nécessaire à une mission d’une dizaine de jours pour deux opérateurs.
-
Le Quad MV850 a été produit à 92 exemplaires pour l’Armée de terre, dont 48 ont été commandés par le 2e RH. L’un d’entre eux est aujourd’hui dans les mains de la Section Technique de l’Armée de Terre (STAT) dans le cadre du programme innovation du régiment (hybridité du vecteur).
-
Composée de six équipiers, une Patrouille de Recherche dans la Profondeur (PRP) est donc engagée, selon le besoin, en patrouille mixte quad-VBL ou intégralement en quad. Ce vecteur permet à une patrouille de s’infiltrer dans la profondeur du dispositif ennemi (80 à 150 Kms derrière la ligne de front) avec une autonomie initiale d’une dizaine de jours et tout le matériel nécessaire à l’accomplissement de sa mission. Un tel emport est possible grâce à l’utilisation de remorques.
-
Le MV850 est toujours en phase d’évolution. Suite aux retour dexpérience opérationnel des équipes du régiment, un certain nombre d’aménagements (bras minimi, amélioration du treuil, …) sont en cours de développement. Le Quad MV850 sera à terme équipé d’une batterie électrique qui lui permettra de gagner en discrétion sonore et thermique au plus proche de l’objectif. Soucieux de toujours gagner en discrétion, garantie de la réussite de la mission, le 2e RH a demandé à la section Technique de l’Armée de Terre de développer un quad hybride, le Quad de Renseignement Furtif (QRF). Celui-ci permettra de bénéficier d’un moyen rapide, très mobile et furtif pour finaliser ses infiltrations en zone contestée. Dans les évolutions souhaitées par le régiment, une capacité de franchissement nautique par le quad est actuellement en étude.
Issu de ce site

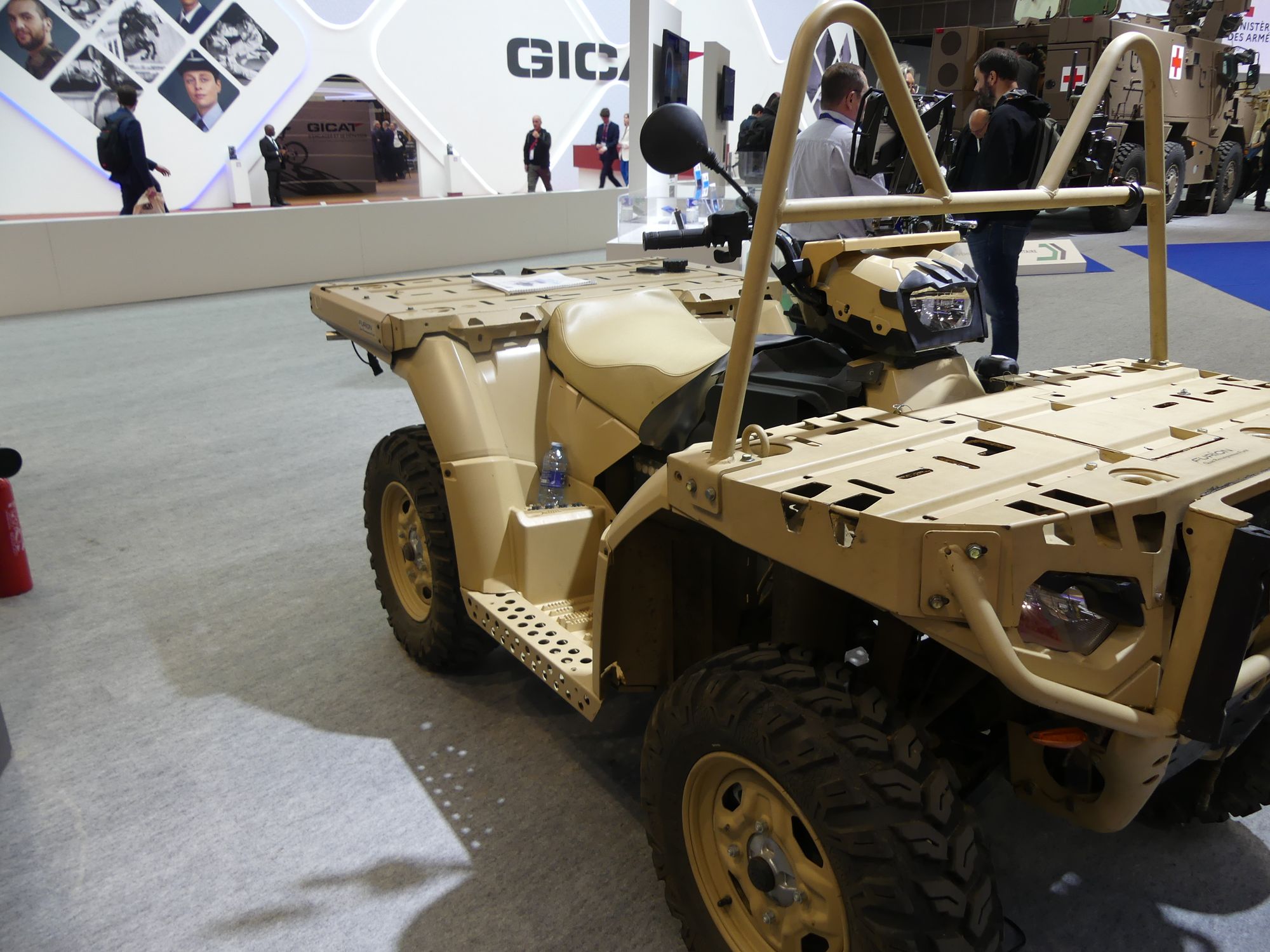

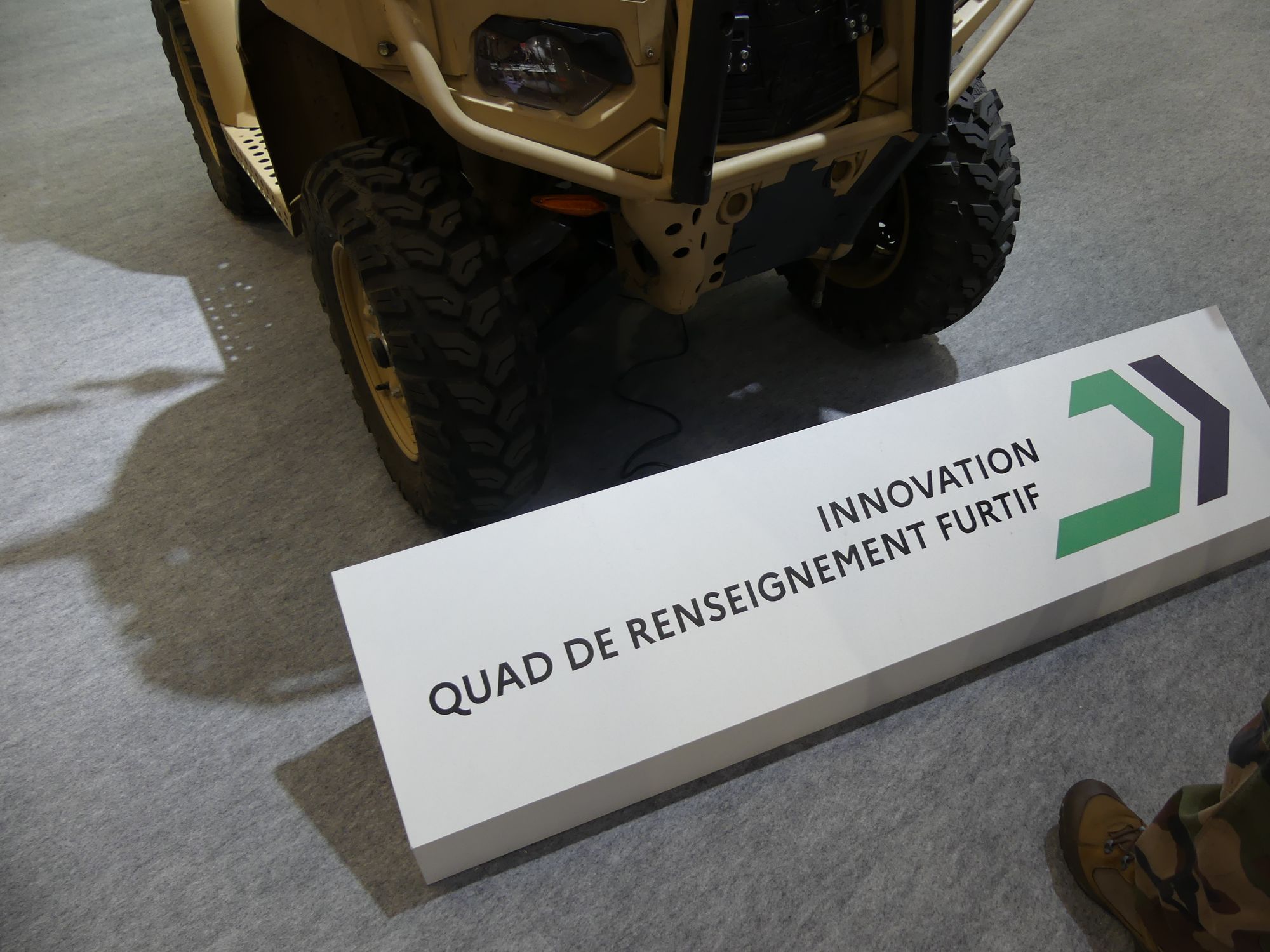

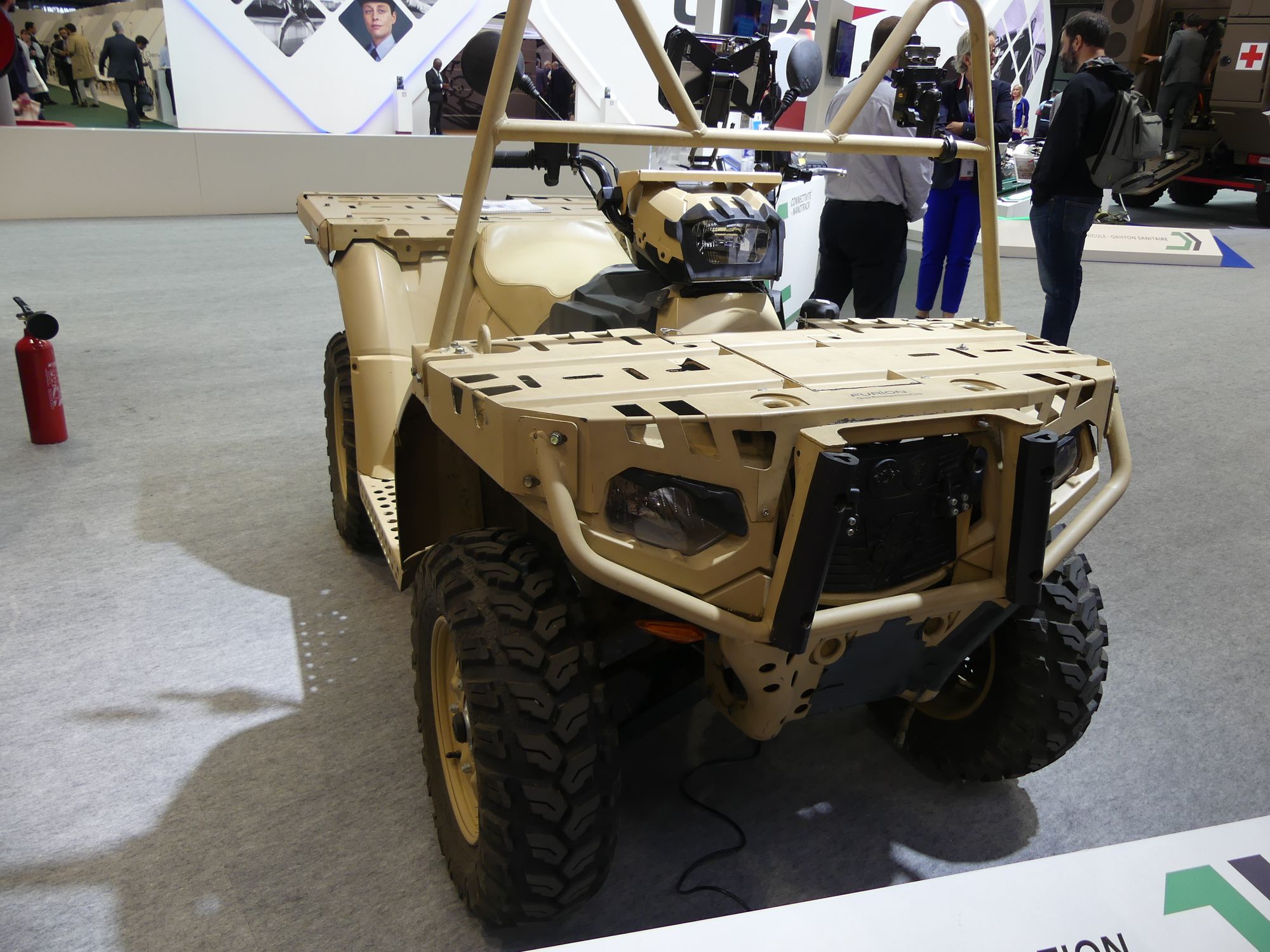

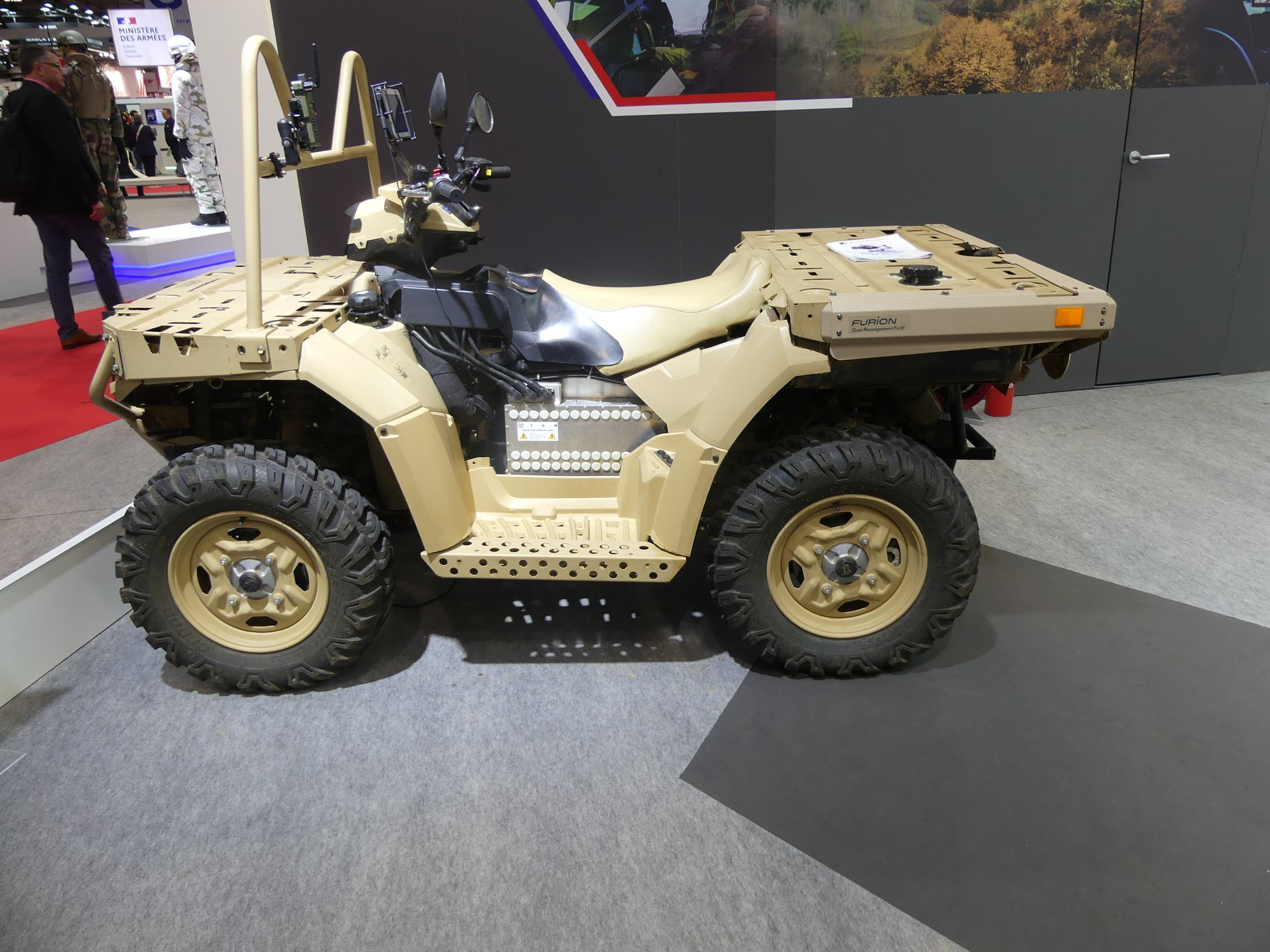

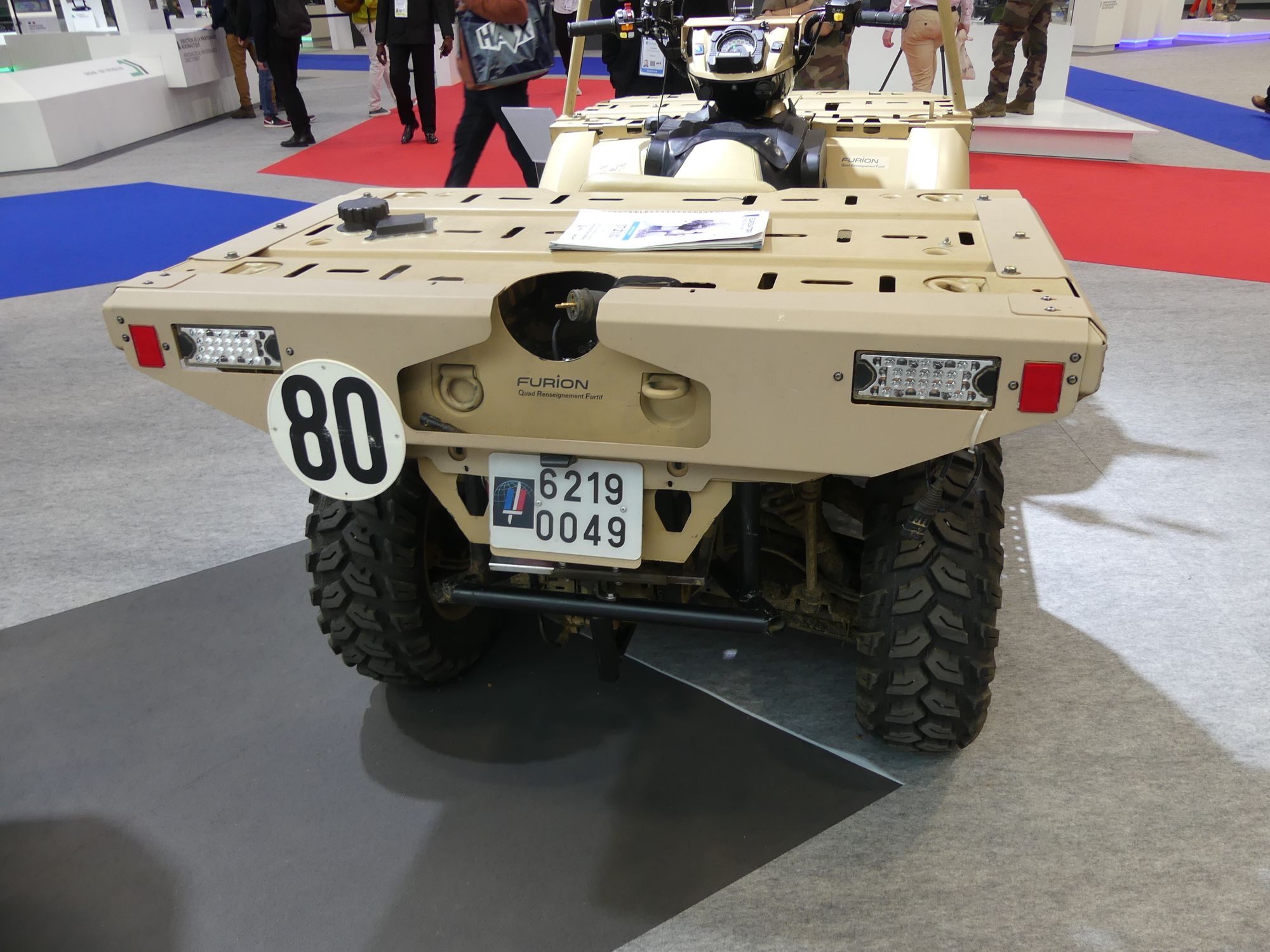

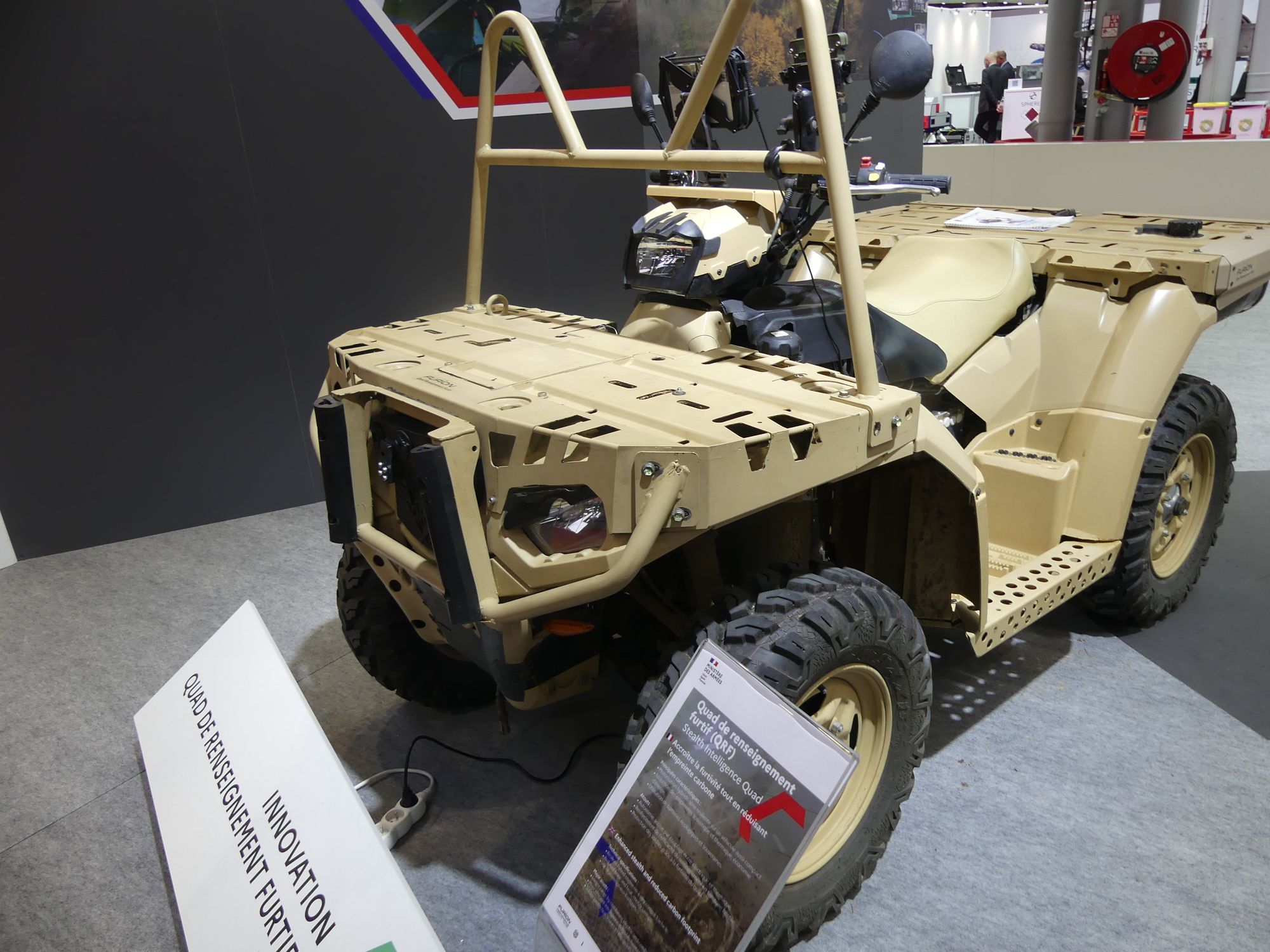

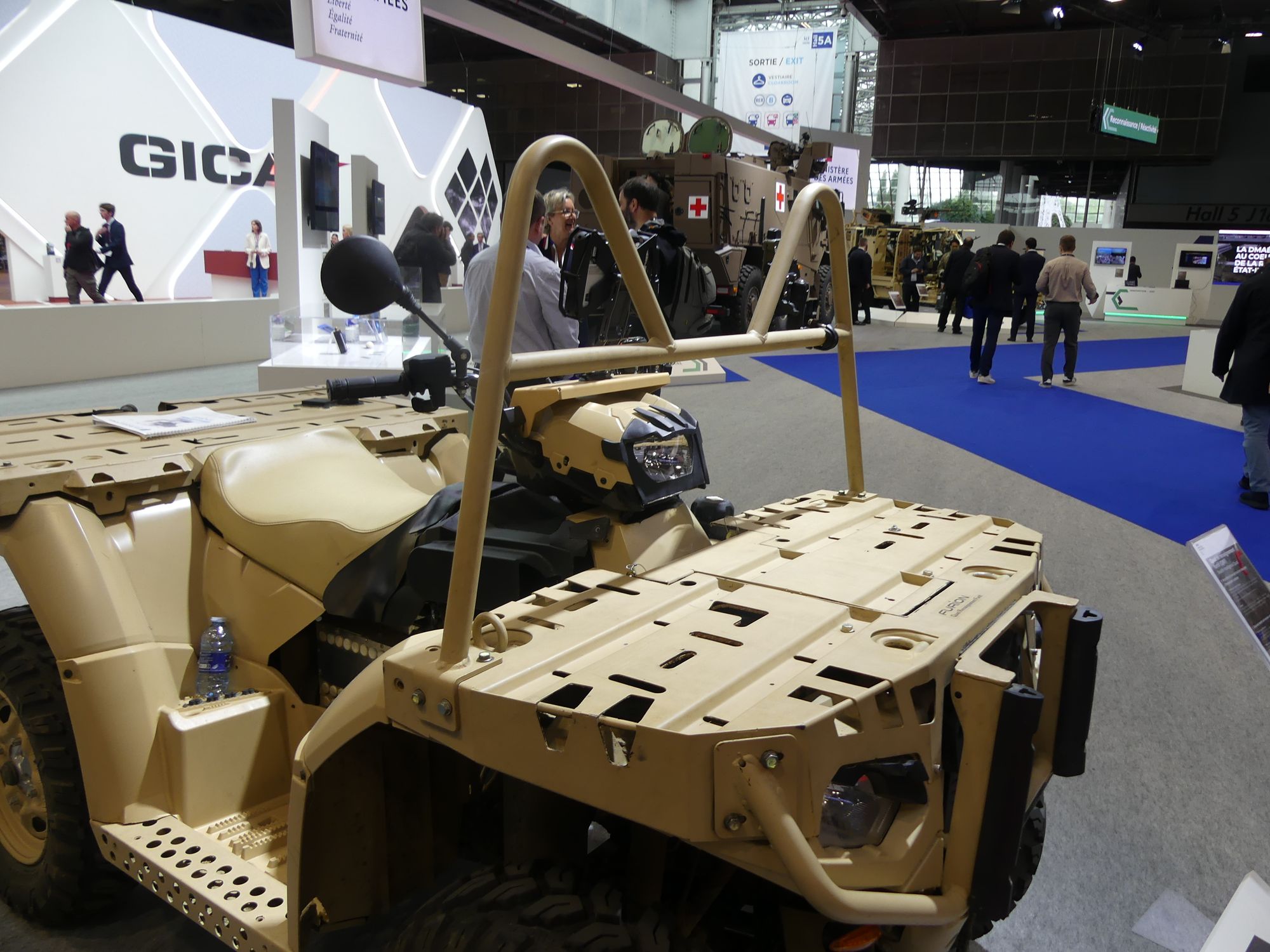

Le QRF est un quad de la marque Polaris modèle MV850 modifié avec une propulsion hybride série (avec Range Extenders de rechargement). C’est-à-dire avec une architecture de propulsion où le moteur électrique entraine les essieux, et où le (ou les) moteur thermique entraine un générateur (et non les essieux) alimentant lui même le moteur électrique.
Cette hybridation-série permet de garantir 200 km d’autonomie en tout-terrain, dont 30 km environ en électrique, donc en discrétion, et sans modification des vitesses de déplacement (jusqu’à 80 km/h en étant bridé) et des capacités de franchissement.
Lorsqu’il est allumé en mode full-électrique (via une simple sélection du mode de propulsion modifiable instantanément), et en étant collé au quad, quasi aucun ronronnement est perceptible. La signature thermique (donc la discrétion par rapport à différents capteurs adverses) est également réduite avec ce mode moins marquant. Le bruit, évidemment notamment de nuit, étant le principal bémol de ce type de vecteur d'intérêt car compact, pouvant porter lourd et étant moins sollicitant en pilotage que les motos, par exemple.

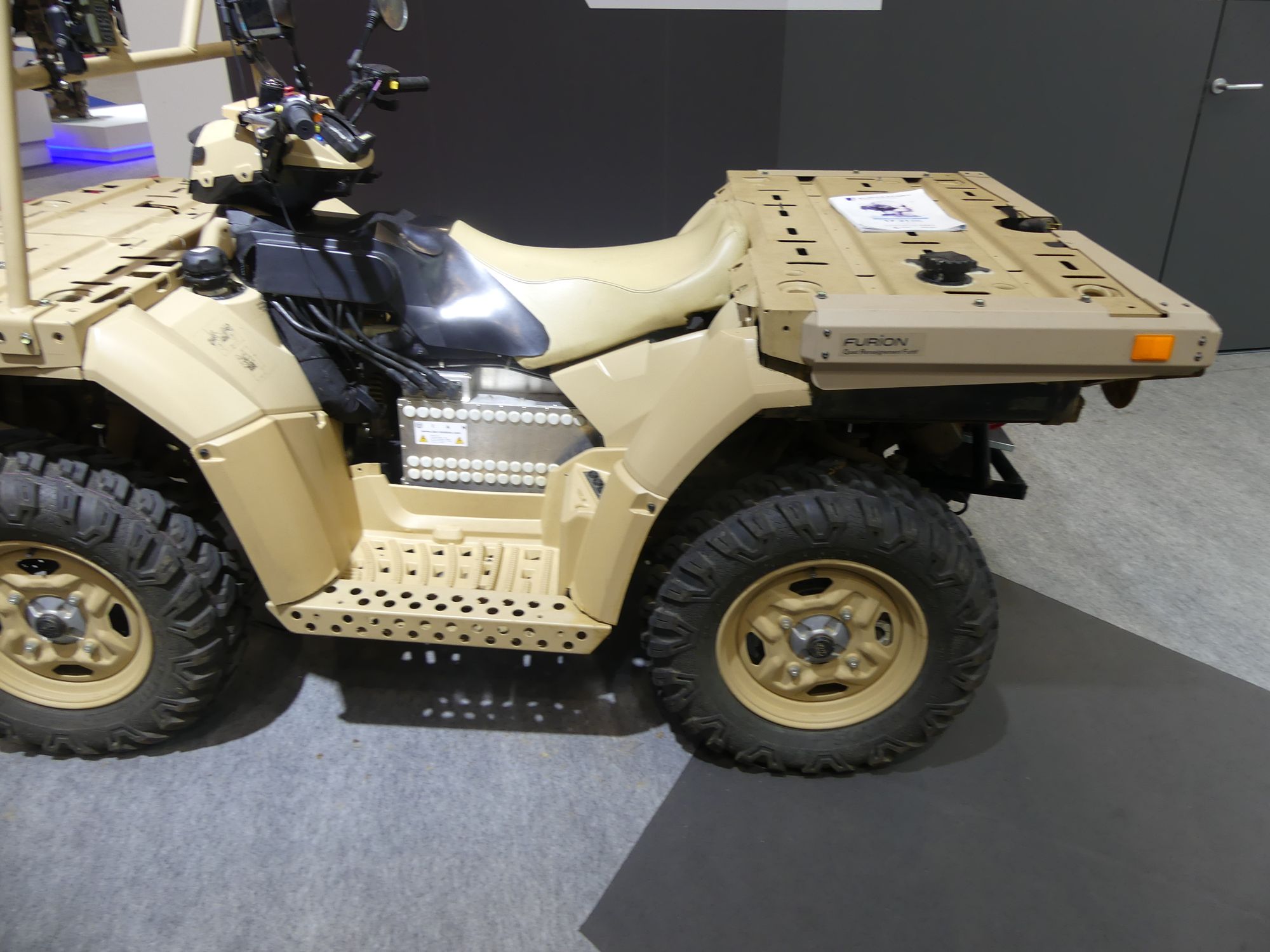

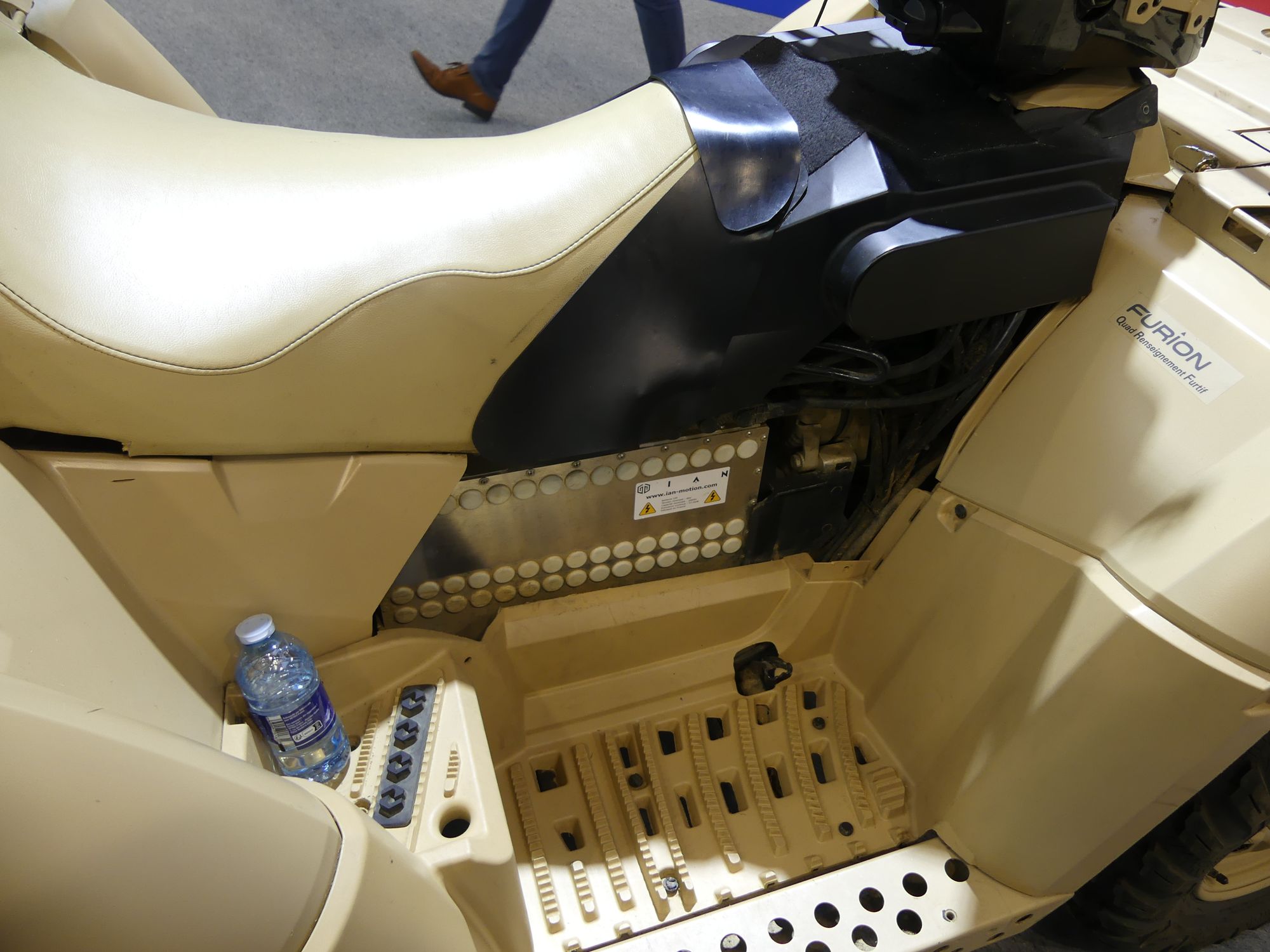

Les modifications réalisées se font avec très peu de perte de charge utile (moins de 20 kg en moins - du fait des batteries - sur les 300 kg d'emport possible par rapport à la version thermique), sur un quad déjà militarisé de 600 kg en ordre de combat, c’est-à-dire avec un châssis renforcé sur les parties basses, des suspensions renforcées par des tiges métalliques pour moins les solliciter du fait de la charge emportée, un treuil... Ce travail de renforcement est réalisé par le distributeur français RPM Défense, point de contact central pour ces produits en France, notamment pour les sujets de maintenance lourde et de fourniture des pièces détachées, et qui jongle avec les priorités parfois capricieuses du fournisseur central quant aux délais d’approvisionnement…
Comme le présente le chef du projet de démonstrateur, "dans un premier temps, nous avons décidé de conserver le châssis actuel ce qui permet de comparer objectivement le QRF avec le quad de dotation. Les équipes des start-up mancelles Furion Motorcycles et Ian Motion l'ont ensuite transformé en 4x4 permanent électrique. Grâce à la batterie intégrée, il permet une approche et une exfiltration furtives sur les plans acoustique et thermique. Afin de disposer d'une autonomie suffisante, le véhicule a ensuite été doté de deux générateurs thermiques qui permettent de recharger la batterie et d'obtenir une autonomie totale de 200 km".
Il s’agit ici donc d'une innovation d’usage avec l’assemblage "innovant" de technologies déjà existantes, souvent issues du monde civil : des batteries (issues de la Formule E) qui se rechargent en une dizaine d’heures sauf si les moteurs à combustion, issus du monde du karting, rechargent aussi ces batteries (via des groupes auxiliaires de puissance) et permettent d’atteindre l’autonomie demandée. Au final, l'architecture retenue est évolutive et "n'importe quelle source d'électricité pourrait remplacer les deux petits générateurs à essence", pour permettre de conserver les avantages de la motorisation électrique : furtivité acoustique, couple, fiabilité, MCO réduit... Sans que cela soit premier, et en étant "basé sur le châssis en dotation, la généralisation [possible] de ce kit de rétrofit pourrait permettre de recycler les quads thermiques classiques au moment de leur retrait de service tout en permettant une baisse substantielle de la consommation d’énergie fossile".
Au-delà des aspects techniques de l’hybridation, il s’agit aussi de souligner l’aspect processus de l’innovation, avec, comme le rappelle le chef de projet, "le rôle non minime de l’Agence de l’innovation de Défense (AID) qui a cru en l’idée de créer un lit de rétrofit hybride-série, a financé le projet [ndlr : pour quelques centaines de milliers d’€] sous la forme d'un projet d'accélération de l'innovation (PAI), et qui a créé un support contractuel souple (et solide à la fois) avec Furion Motorcycles [en tête de file]".
Bien moins de 18 mois seront nécessaires entre l'idée remontée par des militaires du 2ème régiment de Hussards (RH), unité spécialisée en renseignement humain déjà utilisatrice de ce modèle en thermique mais voulant l'améliorer, et la livraison du démonstrateur au régiment début 2024. L'idée a été remontée à la Section Technique de l'armée de Terre (STAT) via le réseau animé au sein des unités par le bureau coordination de l’innovation de l’État-major de l’armée de Terre (EMAT). Dans ce temps-là, et une fois le besoin opérationnel précisé, les études d’architecture ont pu être menées (entre hybridation parallèle - avec un essieu propulsé en thermique et un essieu propulsé en électrique - et hybridation série). Il en a été de même avec l’identification des partenaires industriels, avec des entreprises françaises (Furion Motorcycles et Ian Motion) issues du monde de la moto hybride et de la compétition automobile du cluster Le Mans Tech. Le sourcing a été réalisée, notamment les batteries lithium-fer-phosphate (LFP), réputées moins inflammables, et qui peuvent de plus "être fabriquée en Europe voire en France et qui sont plus facilement recyclables", par rapport aux batteries nickel-manganèse-cobalt (NMC).
Les développements ont été réalisés, ainsi que les essais industriels et techniques, permettant de fiabiliser l’ensemble. Les essais ont pu être réalisés avec l’appui du 2ème régiment d'Infanterie de marine (RIMa), situé dans la Sarthe, via la mise à disposition de son camp de manœuvre, situé non loin des entreprises impliquées. Étaient aussi impliqués les groupements innovation et mobilité - agencement de l'espace terrestre de la STAT, et le BattleLabTerre (BLT), fer de lance de la politique exploratoire technologies/usages de l’armée de Terre.
Les essais opérationnels, selon les cas d'usages du 2è RH, unité spécialisée dans le renseignement humain (avec ou sans contact), seront donc réalisés début 2024. Les spécialistes quads du régiment (qui ne sont plus réunis au sein d'un unique escadron spécialisé, comme auparavant, mais au sein des différents escadrons de recherche pour une meilleure diffusion de la compétence) sont impliqués à un rythme déjà mensuel au projet pour apporter leur éclairage opérationnel, et seront encore plus sollicités pour tirer les enseignements positifs comme éventuellement négatifs des futurs essais. Les forces spéciales françaises regardent également de près les avancées du projet, pour d'éventuels rétrofits de leurs propres machines...
![F9gsb7IWoAA_EF2.jpg](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh1j0na9XBVEsoirVy9_RdAEP40ES0UTe_XyyWdIC_E6FcEAjZP0H4tVglr5Lb-qyNWwKU40e4V2TqX7Q6huGD8avImOIJ0-oBDtvyYPxIzZuVFD78Bsp_KWS-20oM-GZ9DXHg8WIw2BfAKq2kftR4FsIksAGEE926BK7iVpw1m6pLab8ig4-xYGnCigGD9/w400-h300/F9gsb7IWoAA_EF2.jpg) |
Des patrouilles de recherche de ce régiment étaient encore engagées lors de la phase 4 du récent exercice Orion 2023 avec ce type de vecteurs propulsés en thermique. Avec pour certains, des remorques pour emporter plus de logistique (de l'ordre d'une centaine de kilos supplémentaires en eau, rations, batteries…), permettant la discrétion des infiltrations profondes et la tenue dans la durée (plus de 11 jours consécutifs) des patrouilles. 1 pilote et 1 équipier (servant une arme collective d'auto-défense sur bras articulé, type Minimi) forment traditionnellement les équipages de ces quads. En plus de la fin de la livraison du batch d'une cinquantaine de quads au régiment, des véhicules mères ou nourrices pourraient prochainement rejoindre le régiment pour encore faciliter la tenue dans la durée, notamment lors des missions dans les zones avant des grandes unités (50-500km) et dans la profondeur du dispositif ennemi, avec le rattachement au Commandement des actions dans la profondeur et du renseignement (CAPR).

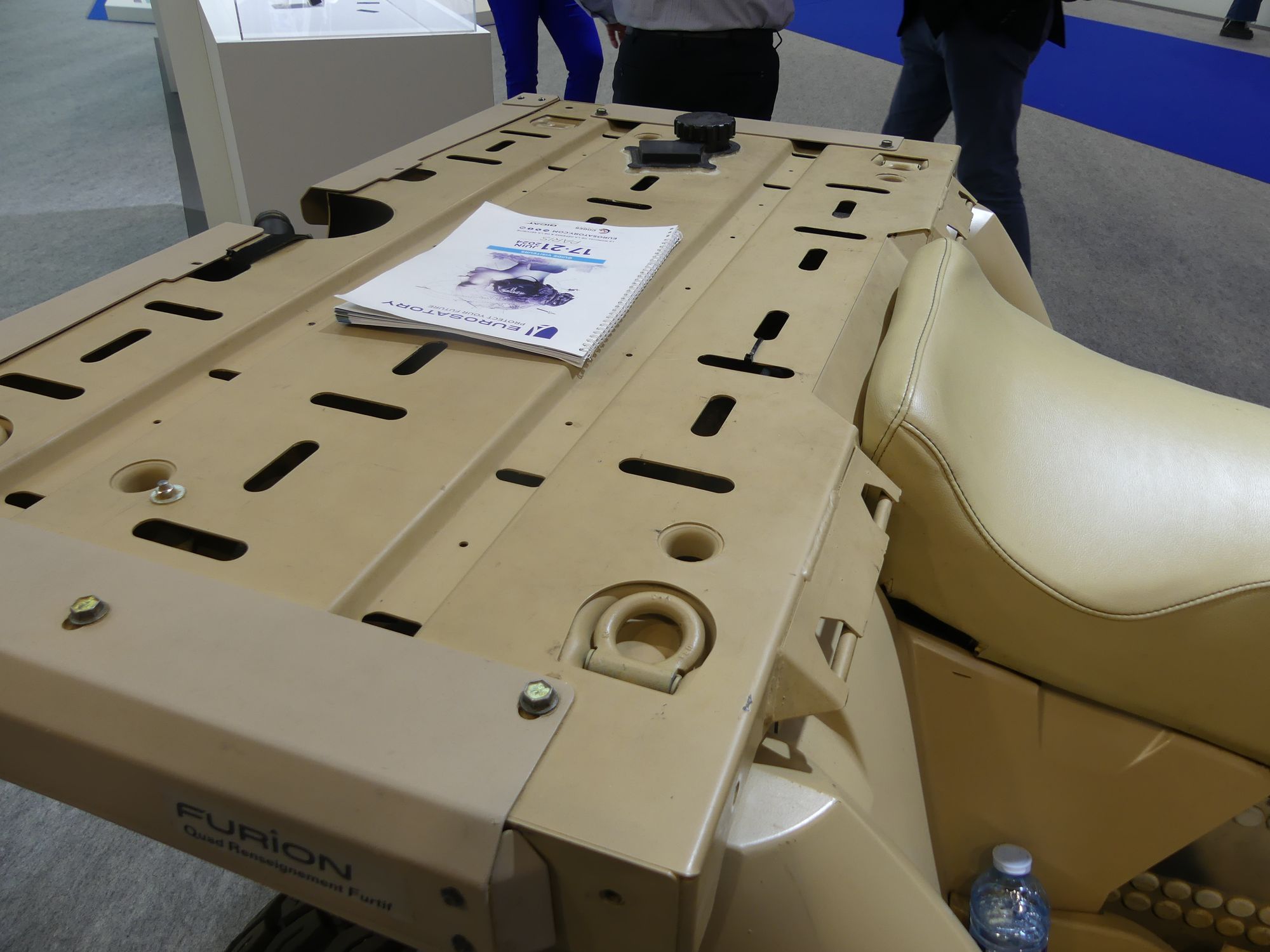

De plus, atout de l'hybridation, "le QRF génère suffisamment d’énergie pour explorer les capacités d’emport d’équipements tels que des systèmes d’information opérationnelle et de communication, des drones… ou l’alimentation électrique d’un poste de commandement restreint ou d’une cellule de mise en œuvre" précise l'armée de Terre. Des dernières améliorations techniques sont encore en cours sur certains éléments de motorisation du démonstrateur, et sur l’équipement du démonstrateur, avec l’ajout de plaques d'interface universel (type X-Shut) pour un terminal du système d'information du combat Scorpion (SICS) ou des systèmes de navigation (type P3TS, par exemple, pour la synchronisation multi-constellations de la géo-localisation).
En cas de satisfaction des besoins opérationnels (notamment en termes de mobilité, de furtivité et de durabilité à l'usage), "reste à travailler avec tous les acteurs pour définir un kit industrialisable et envisager un possible passage à l'échelle", comme le précise le chef de projet de ce démonstrateur. Cela permettra alors de boucler la boucle du développement agile d’une réponse à un besoin opérationnel de discrétion pour les infiltrations et les exfiltrations.
Armements
-
Une Minimi, calibre 7.62 mm, hausse de combat à 600 mètres et portée max à 1000 mètres ;
-
Armement organique de/ des équipiers : HK 416/ GLOCK
Dimensions
-
2,42 mètres de longueur ;
-
1,52 mètres de hauteur ;
-
1,20 mètres de largeur ;
-
Masse en ordre de marche : 480 kg ;
-
Masse en ordre de combat : 600 kg.
Performances
-
Autonomie sans/ avec jerricans (x3) : 250 Kms/ 400 Kms ;
-
Vitesse maximale sur route : 80 Km/h ;
-
Capacité d’emport : 380 Kg + remorque avec 180 Kg ;
-
Aérotransportable et élingable.
|
|
|
