Putilov 76,2 mm modèle 1902 Reims
English Transaltion

Introduction
En 1902, dans la Russie tsariste l’armée commence à recevoir de nouveaux canons notamment les canons 1900/02P modèle construits par Putilov Ce canon M1902 est une arme distribuée au niveau divisionnaire et il a été un des piliers de l’artillerie de l'Empire russe Il avait beaucoup de ressemblances avec ses contemporains que sont le 77 Krupp e le 75 français Beaucoup d'entre eux ont été capturés par les allemands entre 1914/197 Les Allemands voyaient en elle une arme sure avec des grandes qualités, mais les armes capturées ne furent utilisées longtemps car jugées inadaptées vers la fin de la guerre obsolètes "nicht für den Stellungskrieg und Grosskampfeigene
Ces armes ont aussi été utilisées comme armes Anti aériennes pendant la Première Guerre mondiale, et le modèle 1902 est devenu un pilier de nouvelles divisions d'artillerie de l'Armée rouge . En 1941 et était encore en usage. En 1930, les Russes ont décidé de moderniser leurs stocks importants des vielles pièces d’artillerie notamment les M1902 Putilov en leurs changeant les tubes et en mettant en service de nouveaux obus Le M1902/30 a servi durant la Seconde Guerre mondiale et même a été utilisé dans le Vietnam du Nord jusqu'en 1974
Histoire
Le Putilov 76,2 mm m/02 Field Gun est un canon qui fut l’un des piliers de l'armée impériale russe pendant la Grande Guerre, cette arme, connue sous le nom de «trois pouces", (????????????) a été élaboré par les usines Putilov usines en 1902, après le choix du général Engelhardt
L. A. Bishjakov, K.I. Lipinskij et K.M. Sokolovskij ont été les concepteurs de cette arme. . Ce canon incorpore de nombreux éléments précurseur pour l'époque - l’affut le système de recul, les systèmes de visée pour le tir direct et indirect la culasse d’une seule pièce à vis comme sur le 75mm français d’ailleurs cette pièce a été appelée Schneider-Putilov 1902 75mm Même s'il n'est pas aussi célèbre que les Français de 75, cette arme est un modèle tout à fait réussi et il sera utilisé dans l'armée impériale pendant la guerre Russo Japonaise en 1904/1905, la première guerre mondiale et aussi par l'Allemagne impériale la guerre civile. Cette 'arme a un tel succès, qu'elle a été utilisée par les Finlandais et les Roumains ( Les Roumains le reconstruisent en lui adjoignant des pièces du 75 français et le canon devient le Schneider-Putilov 1902 75mm) Il fut utilisé par les Russes au cours de , la Seconde Guerre mondiale de guerre après modernisation au milieu des années 1920
En effet , le haut commandement de l'Armée Rouge a décidé de moderniser le modèle existant 76,2 mm Gun Model 1902.avec comme objectif principal celui d'augmenter la portée de l'arme, mais les normes techniques en l'Union soviétique étaient assez basses à l'époque. Donc, ce n’est qu’après réglage des problèmes qu'apparu 'à la fin de 1937, le canon modernisé en modèle de 76,2 mm Gun 1902-30
Les 76,2 mm Modèle 1902-30 utilisé les mêmes munitions que le 76,2 mm modèle 1927
Description

Internet

Sa conception est basée sur les canons construits à l’étranger comme le 75 français ou le 77 mm Krupp mais la conception a été simplifiée pour la production de masse .Les ingénieurs ont utilisé pour la construction de l’acier bon marché de l'acier carbonisé, sans ou avec une utilisation minimale de métal rare et coûteux, comme le manganèse ou le chrome Nickel acier.

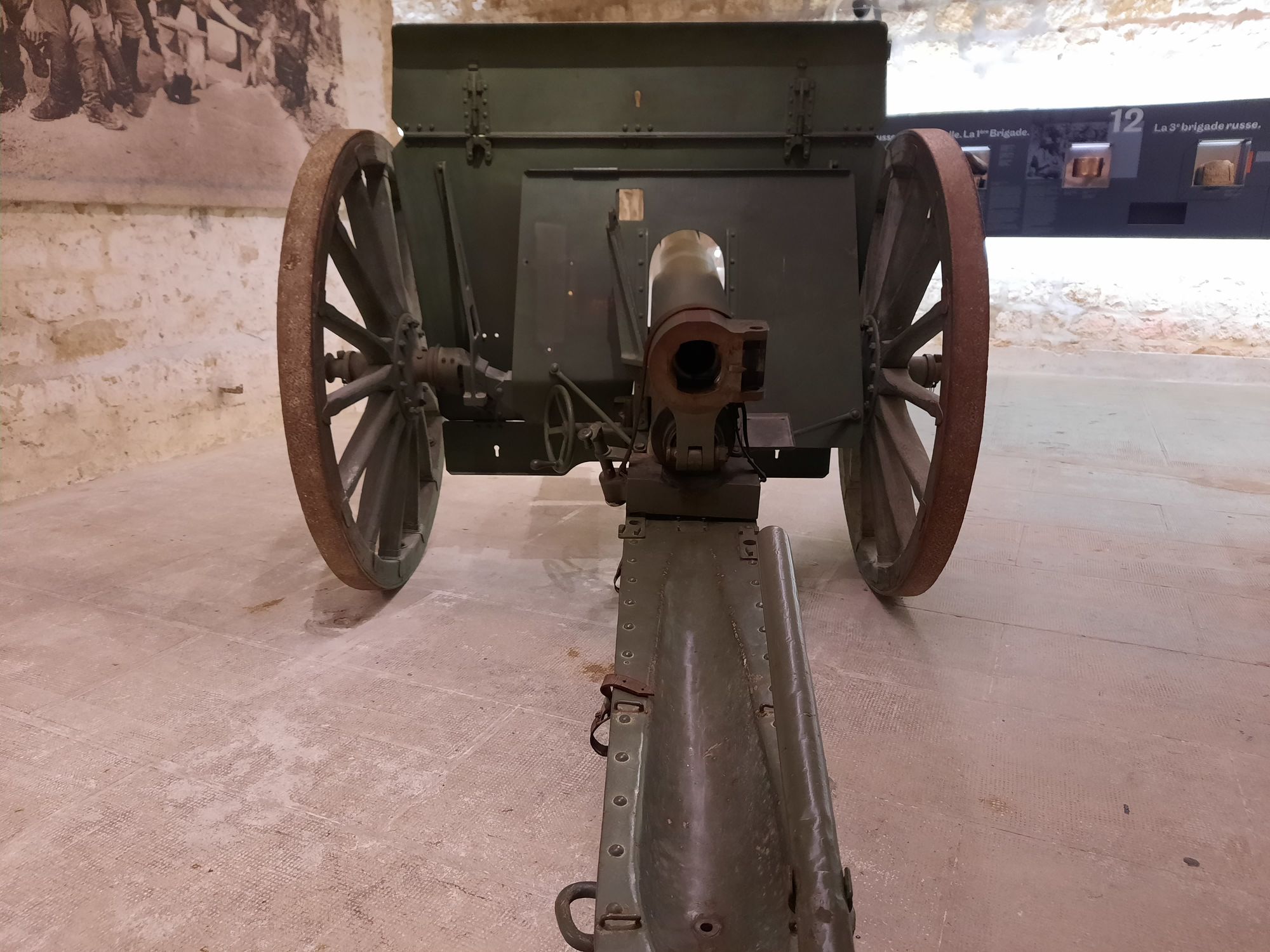

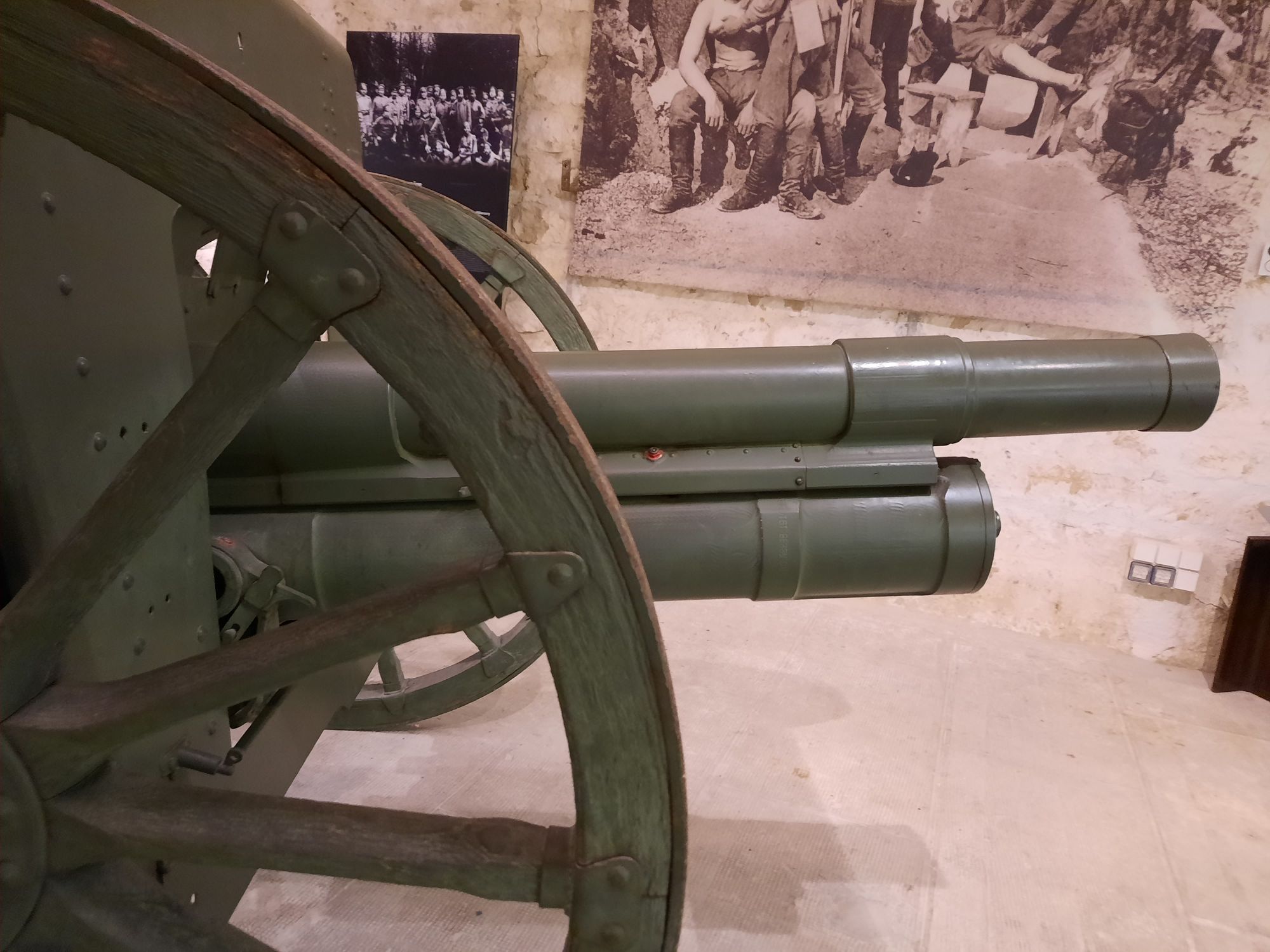

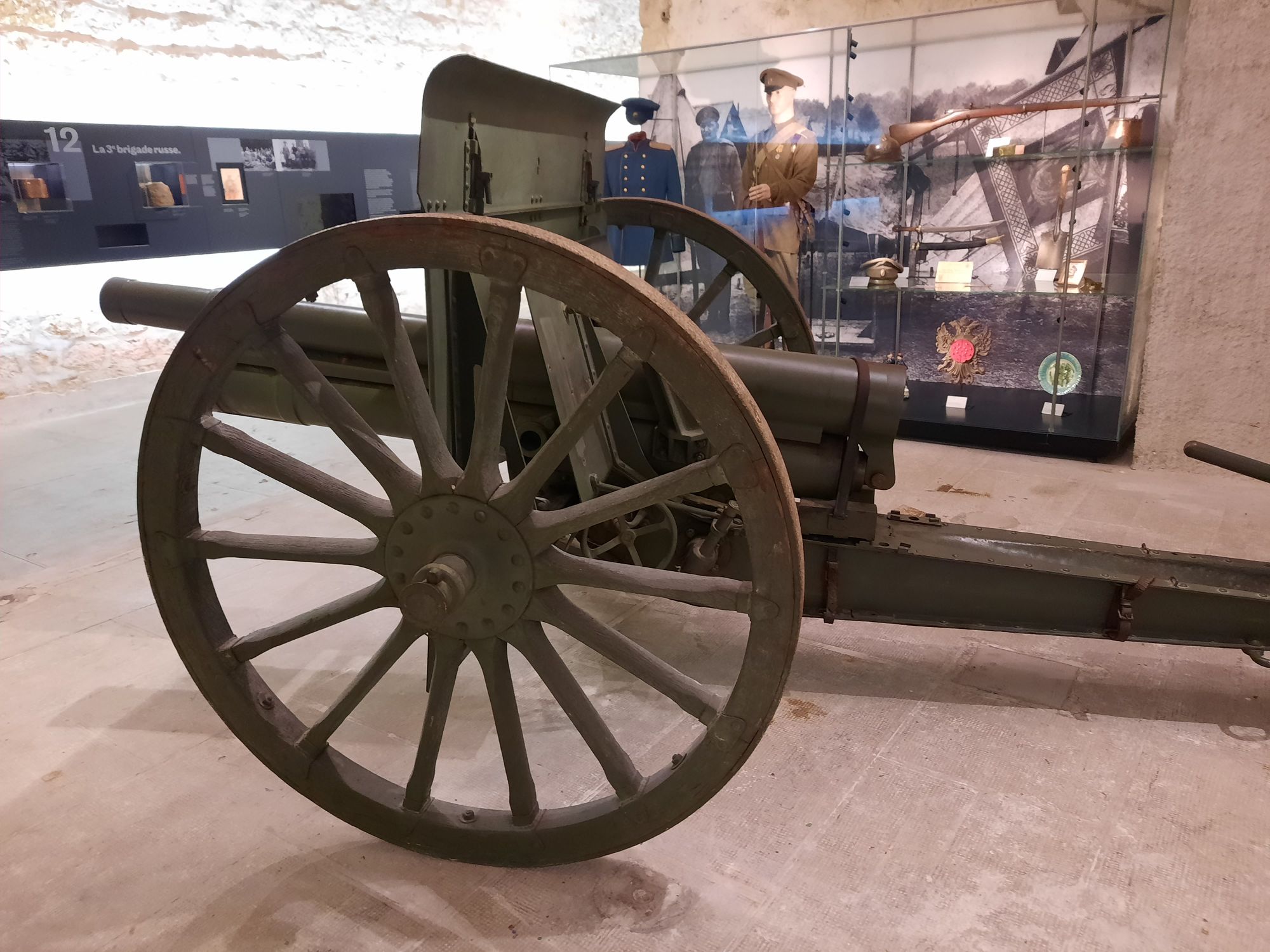

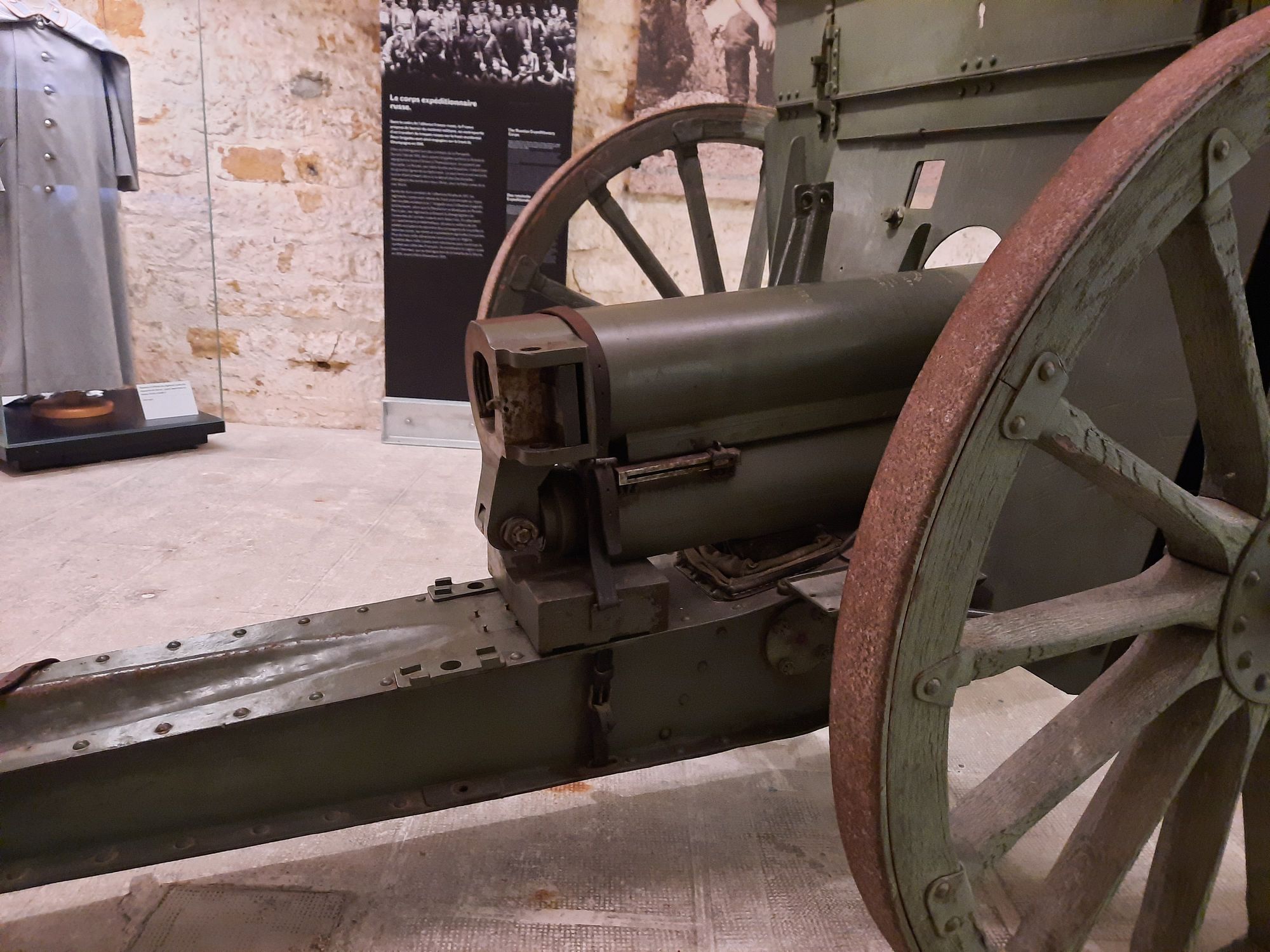

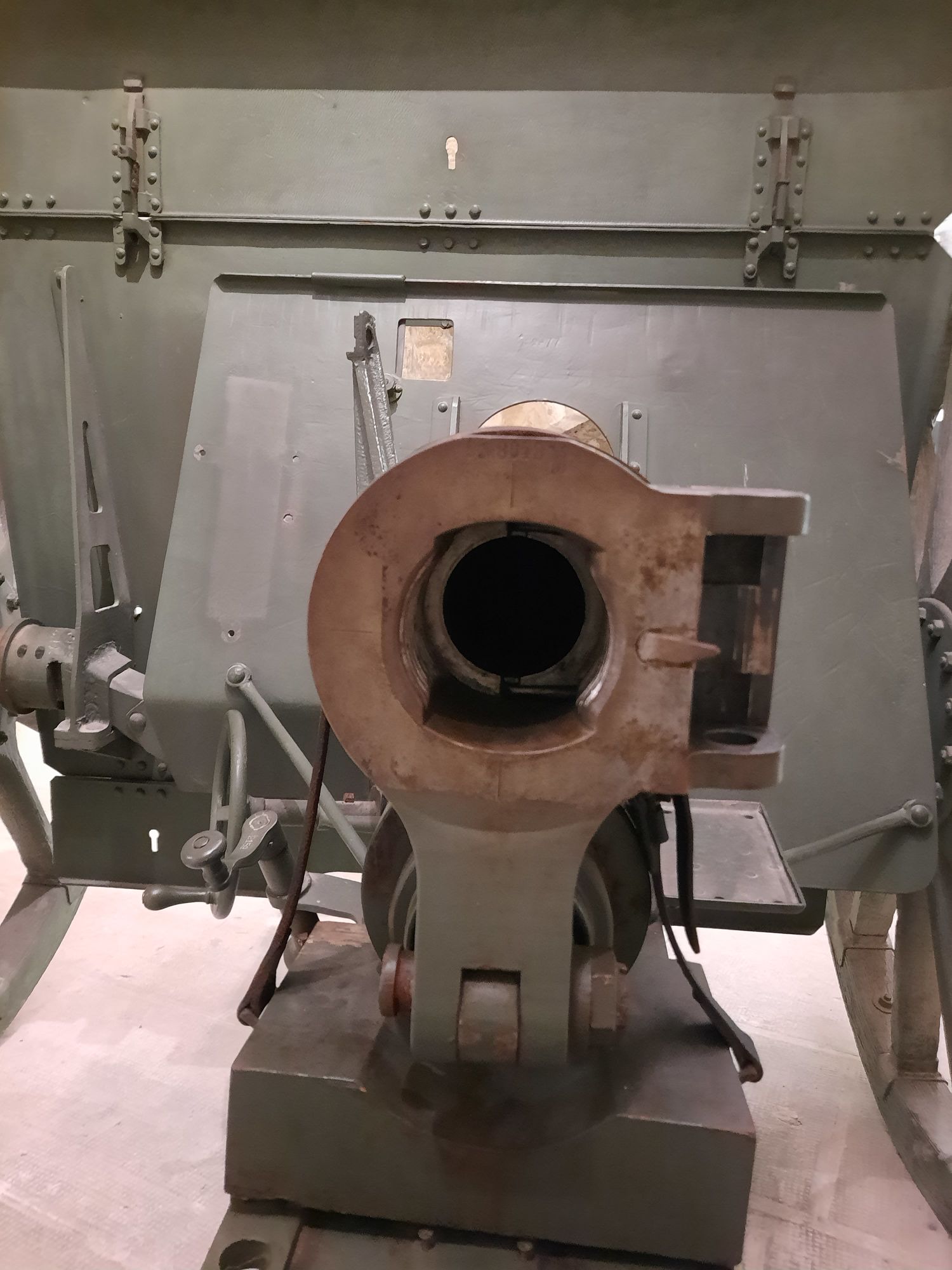

L’affut est en bois avec des roues en bois avec frettes en acier, un système de recul hydraulique avec le ressort récupérateur sous le canon, et une culasse à pas de vis

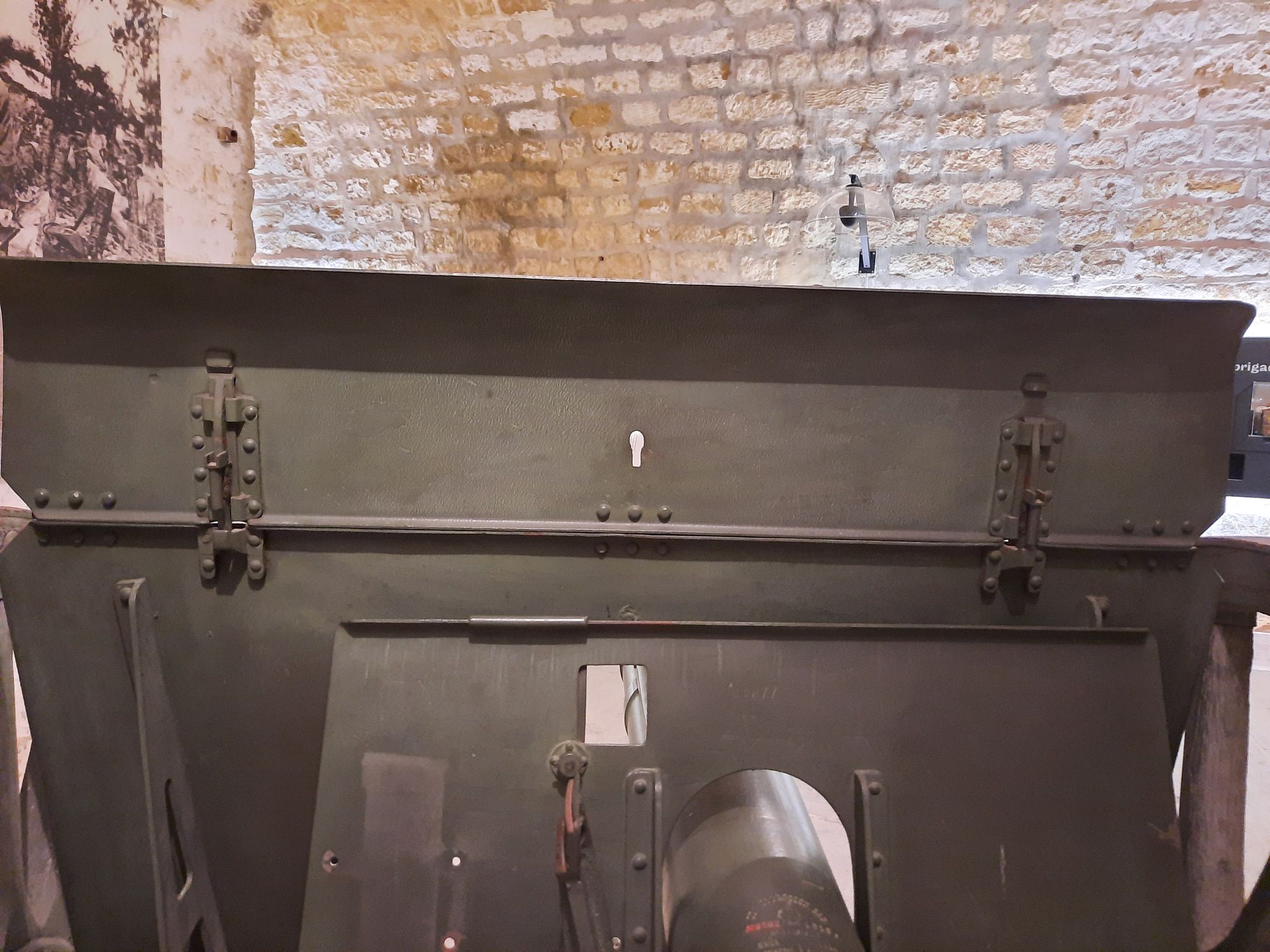

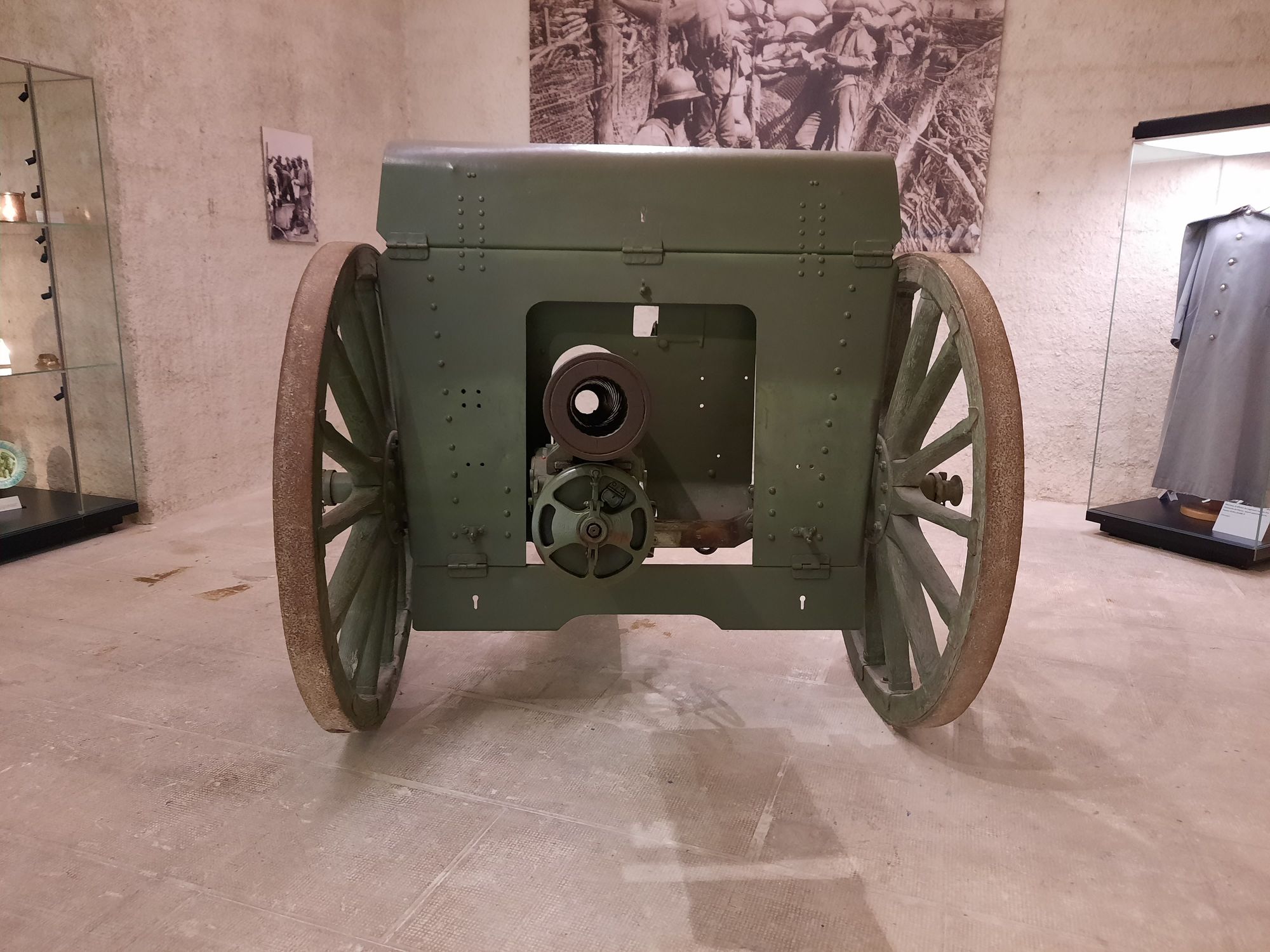

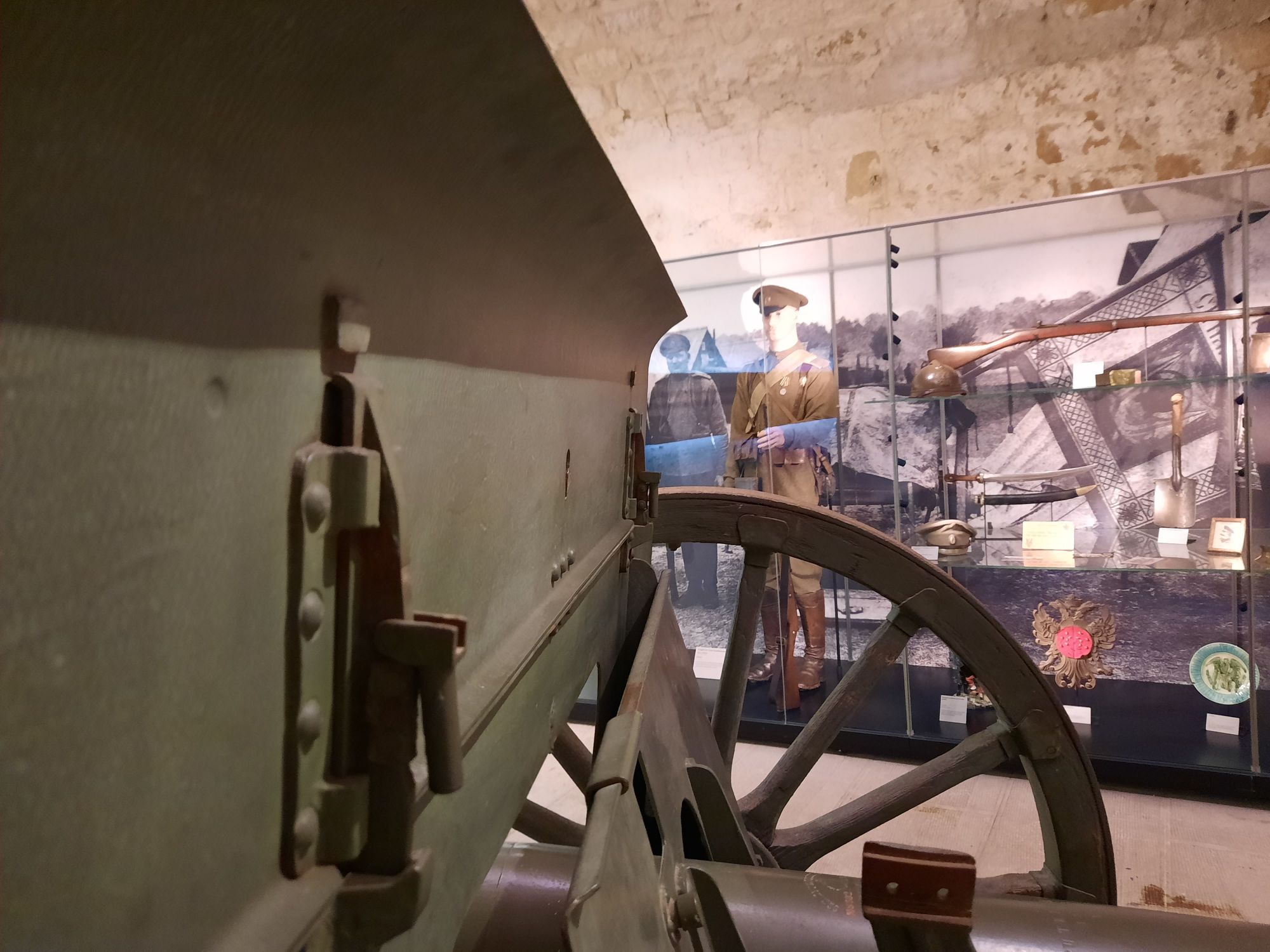

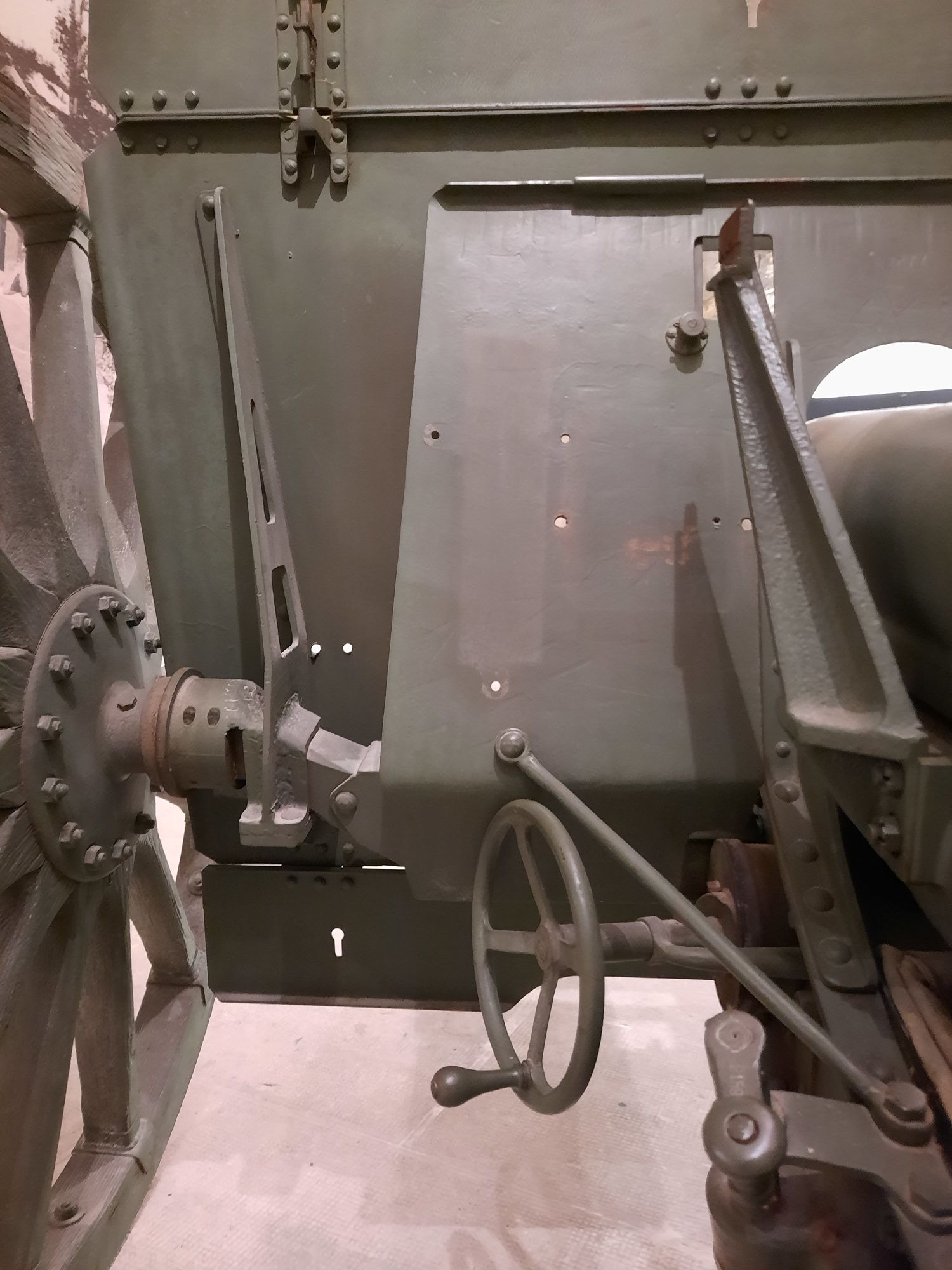

Le canon n'a pas de bouclier mais on trouve des sièges pour deux membres de l’équipe de pièce. Ultérieurement un bouclier à parois verticales avec les sections inférieures et supérieures pliables sera installé ce qui fera disparaitre les sièges

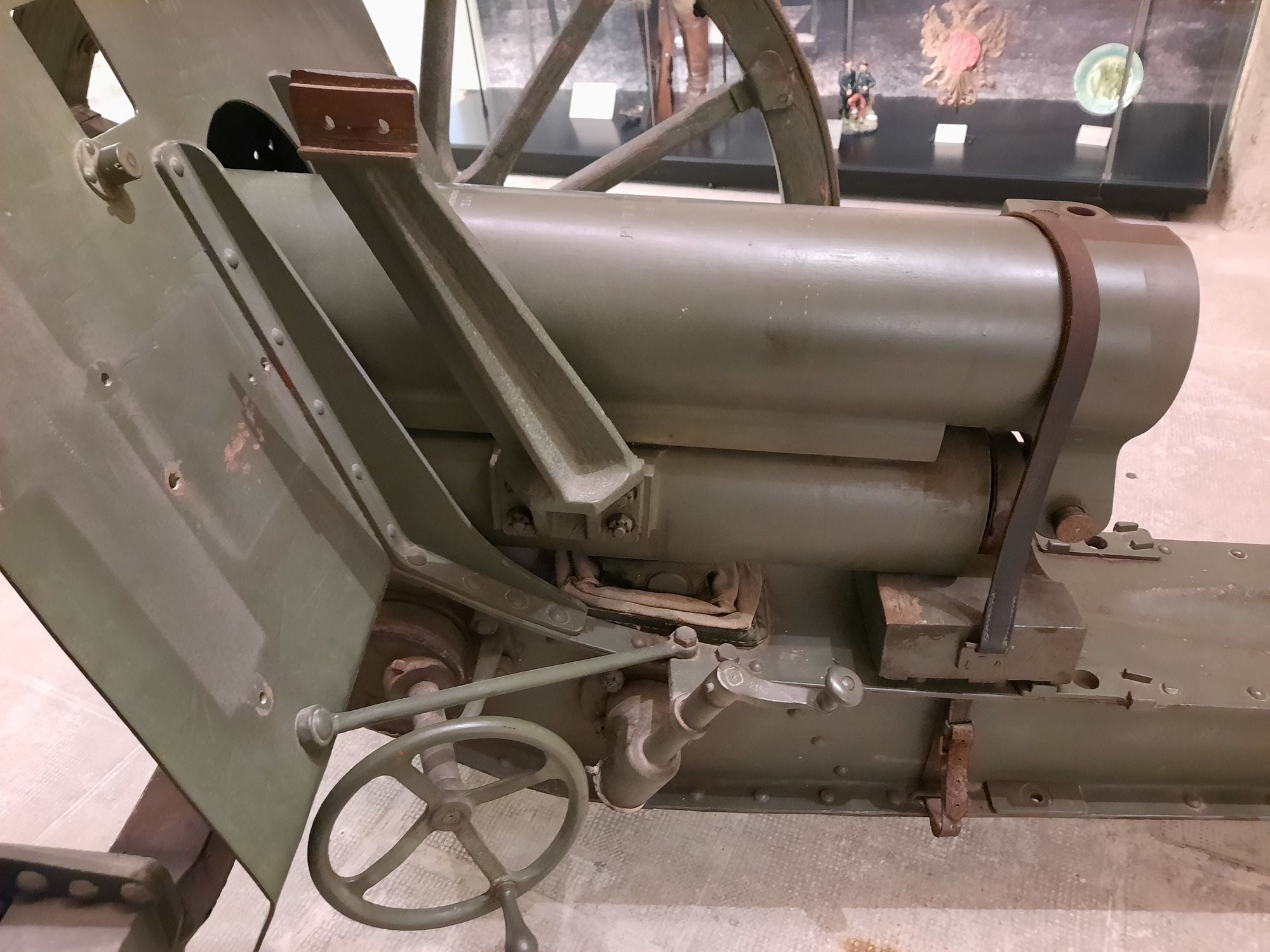

Plusieurs modèles de visée existent la dernière et la plus courante étant le système Goertz e. Comme c’est courant dans ce type d’arme l’élévation et la portée maximale du canon sont limitées Mais le canon 76,2 mm Putilov est supérieur dans tous les autres domaines par rapport aux canons des autres puissances de la 1ère guerre mondiale: il est capable de lancer un obus de 7,45 kgs à près de 9,6 kilomètres, alors que normalement la portée n’est que de 7,5 km. . mais il faut quand même dire que cette portée est rarement atteinte, car le canon ne pouvait guère avoir une élévation supérieure 16 degrés. Le canon étant donc sensiblement bas sur roues
Ce canon avait aussi certaines défauts
Le recul est très fort ce qui entraine une sortie de batterie assez fréquente ( réduction donc de la cadence )

L’affut étant léger et la construction faite avec des matières simples il est souvent abimé.
Le flash du départ plus important que celui des armes comparables, le rend repérable facile ment soit de nuit soit durant les duels d’artillerie
Les projectiles
Il utilise des obus explosifs à fragmentation mais aussi il pouvait tirer des projectiles spéciaux (fumigènes, incendiaires et chimiques). Beaucoup de munitions étaient d'origine française. Pendant la 1e Guerre mondiale l’armée russe a utilisée ce canon en grand nombre
Les 76,2 mm Putilov a été principalement employés dans les brigades d'artillerie
Les divisions d'infanterie, qui en avait une à leur disposition Chaque brigade d'artillerie était composée de six batteries de huit ce qui donne un total de 48 canons par division. Les brigades d'infanterie indépendantes ont chacune un bataillon d'artillerie fort de 24 pièces

Caractéristiques
Poids : 1,350 kg Poids sur route 2,380 kg
Calibre 76,2 mm (3 po) de30 calibres
Elévation -3 ° à +17 ° (site) 5 ° en azimut
Cadence de tir 10-12 coups/ minute
Portée maximale 8,5 km


Merci à Oleg

Autre Photoscope (Other Walk Around )    1

Putilov 76.2mm model 1902 76

Introduction
In 1902 old Tsarist Russian Army began to receive model 1900/02P guns made by Putilov factory this M1902 divisional guns were the mainstay of Russian Empire artillery. It bore many resemblances to contemporary Krupp designs and th French 75mm . Lots of them were keep by German in 1914/197 The Germans thought that the gun sure had qualities, and used captured pieces themselves, but in the end considered it unsuitable for a war of positions and big battles - "nicht für den Stellungskrieg und Grosskampfeigene
They use them as anticraft guns After service during the WWI, model 1902 became a mainstay of new Red Army artillery divisions and in 1941 was still in use. In 1930 Russians decided to modernize their large stocks of elderly m1902 Putilov guns by incorporating new propellants, projectiles and new barrels. M1902/30 guns were in service during WWII and even used in North Vietnam till 1974
History
The Putilov 76.2mm m/02 Field Gun is an important gun, as it made up the mainstay of the Russian Imperial Army's artillery during the Great War, This gun, known as the "three-incher", (????????????) was developed by Putilov factories in 1902 after the choise by General Engelhardt
L.A. Bishjakov, K.I. Lipinskij and K.M. Sokolovskij were the fathers of this gun . .This gun incorpore many new features for that time - carriage with recoil devices, traverse and elevation tracking mechanisms, precision sight for direct and indirect firing, manual interrupted screw breech and single-piece ammunition loading like the French 75mm round, and the resulting field piece was named the Schneider-Putilov 1902 75mm While not as famous of as the French 75, this gun is quite a successful model and he will be use in the Imperial Army during Russo Japanese War in 1904/1905 WWI and also by the German imperial Army , Civil War. The gun proved so successful, that it was used by the Polish Finnish fand Romanians ( Romanians retooled the gun to take the French 75mm round, and the resulting field piece was named the Schneider-Putilov 1902 75mm ) and continued in use by the Russians during WWII War In fact In the mid-1920's, the Red Army High Command decided to modernize the existing 76.2 mm Gun Model 1902. The main goal was to increase the range of the gun, but the technical standards of the Soviet High Command were poor at that time. So after problems it is until at the end of 1937, that the modernized 76.2 mm Gun Model 1902/30 was in mass production. The 76.2 mm Gun Model 1902/30 used the same ammunition as the 76.2mm Model 1927.
Description

Internet

He was based to similar foreigner gun as French 75 Mm or Krupp designs but For simplifying the mass production process designers used in the gun's construction cheap types of carbonized steel without or with minimal use of rare and expensive a nichel manganese or chromium-added types of steel.

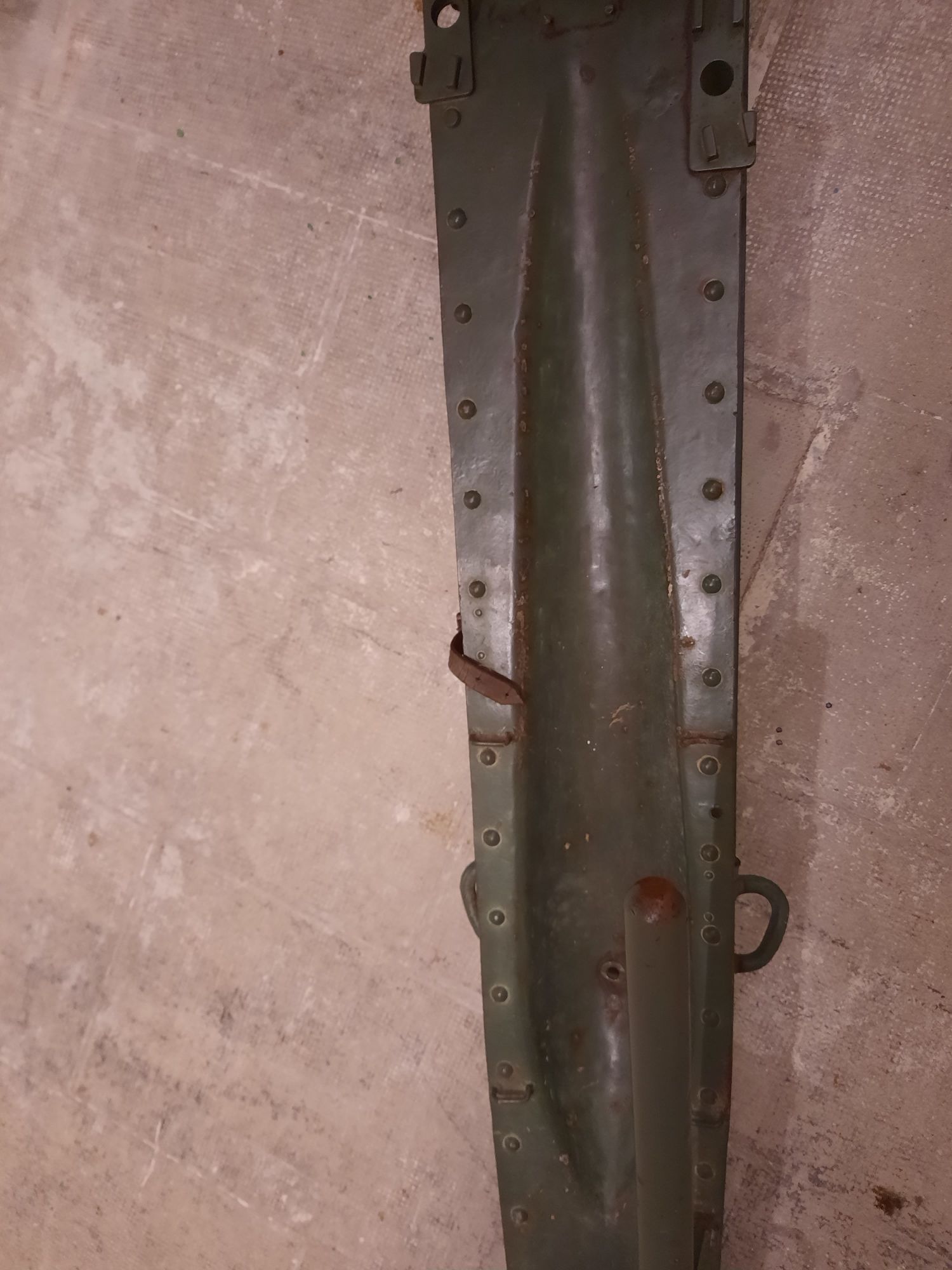

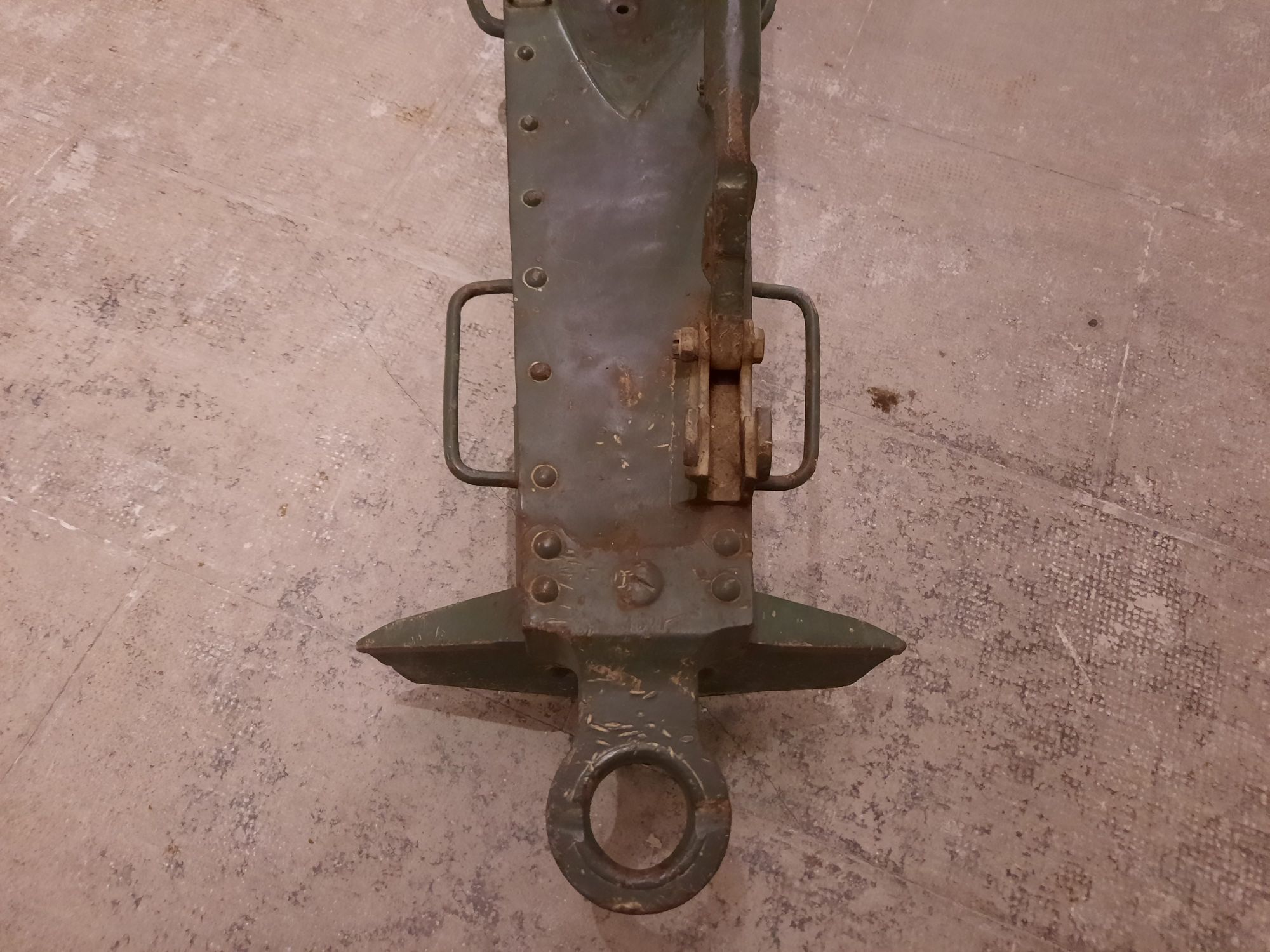

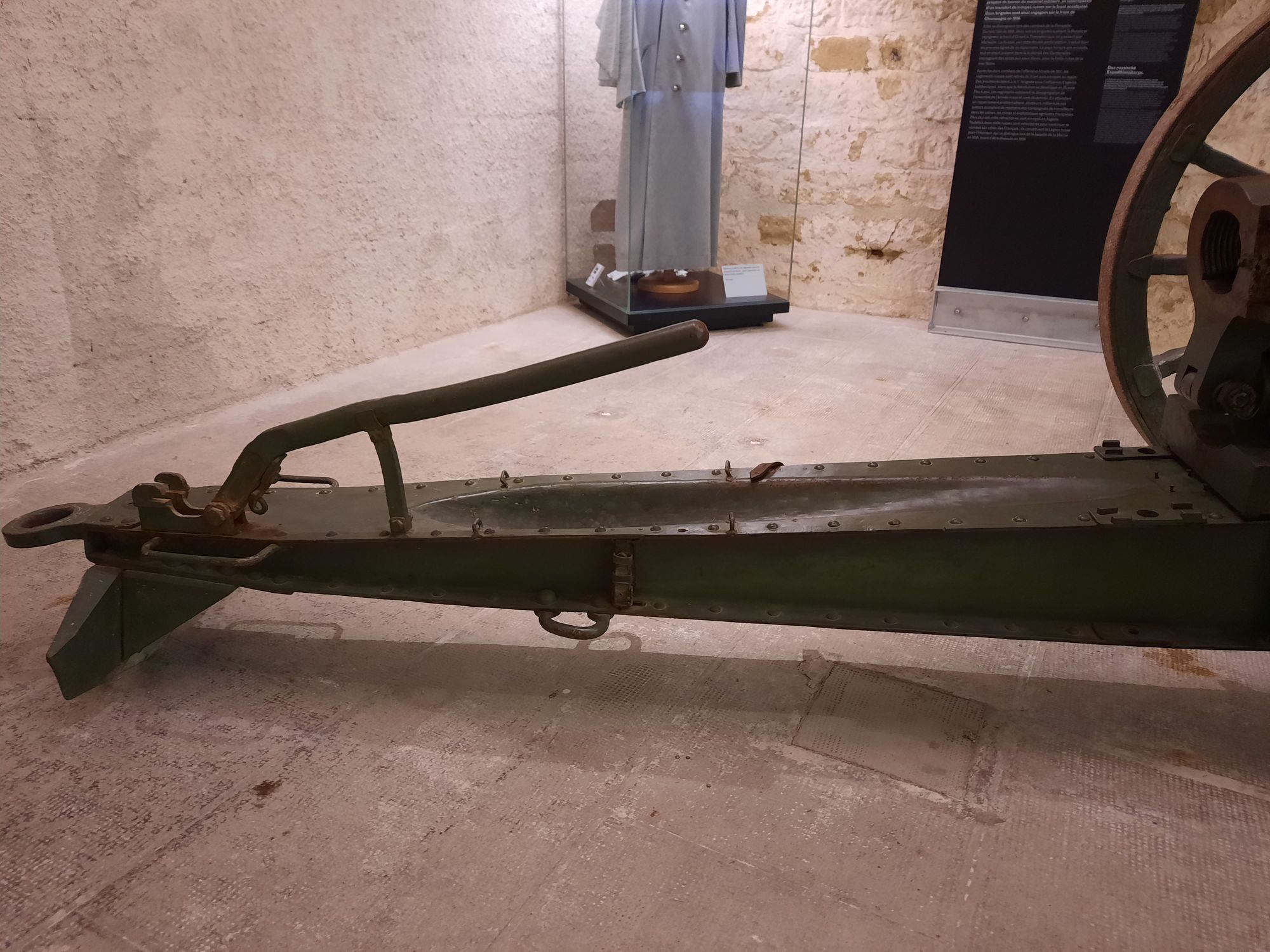

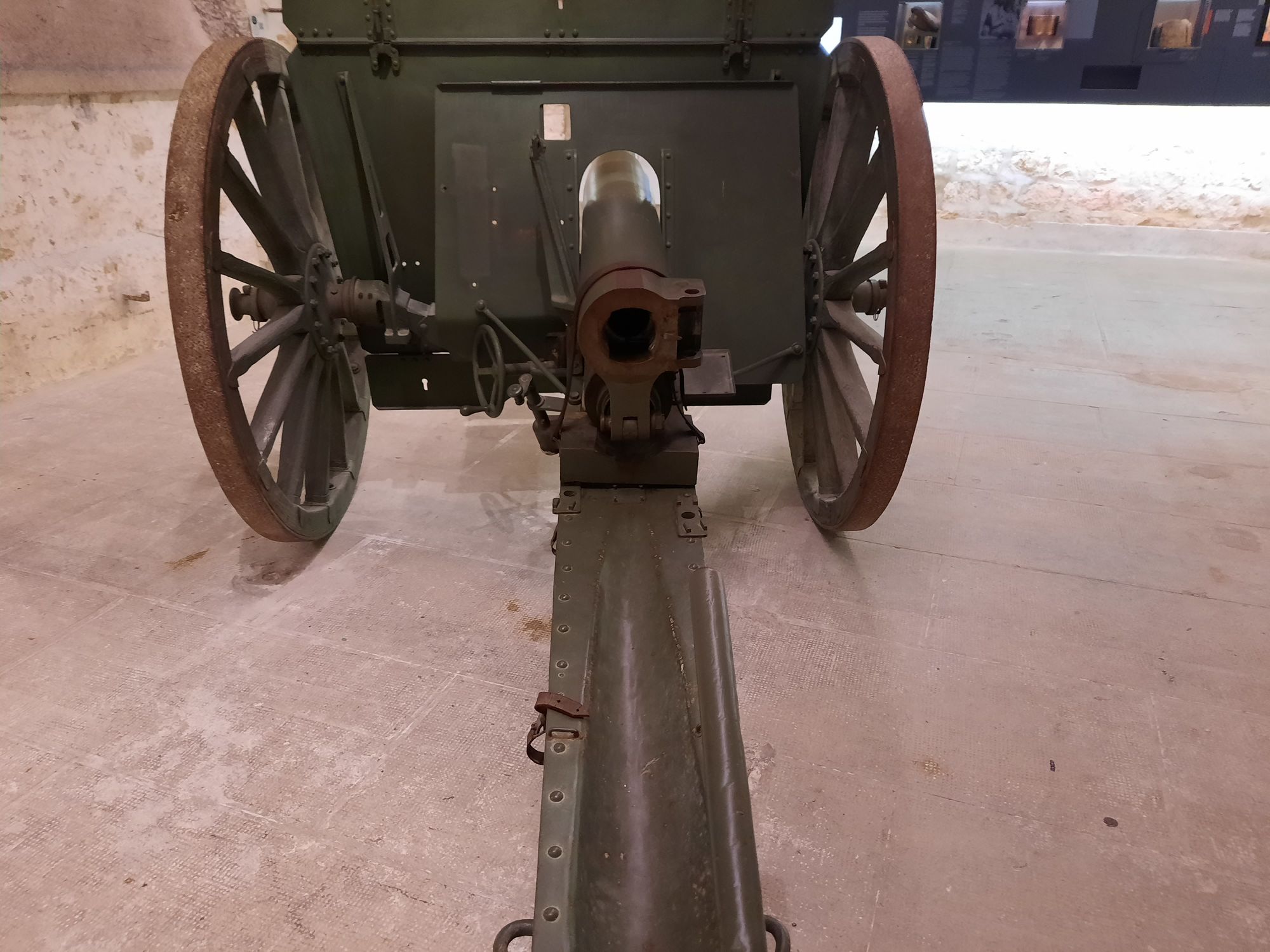

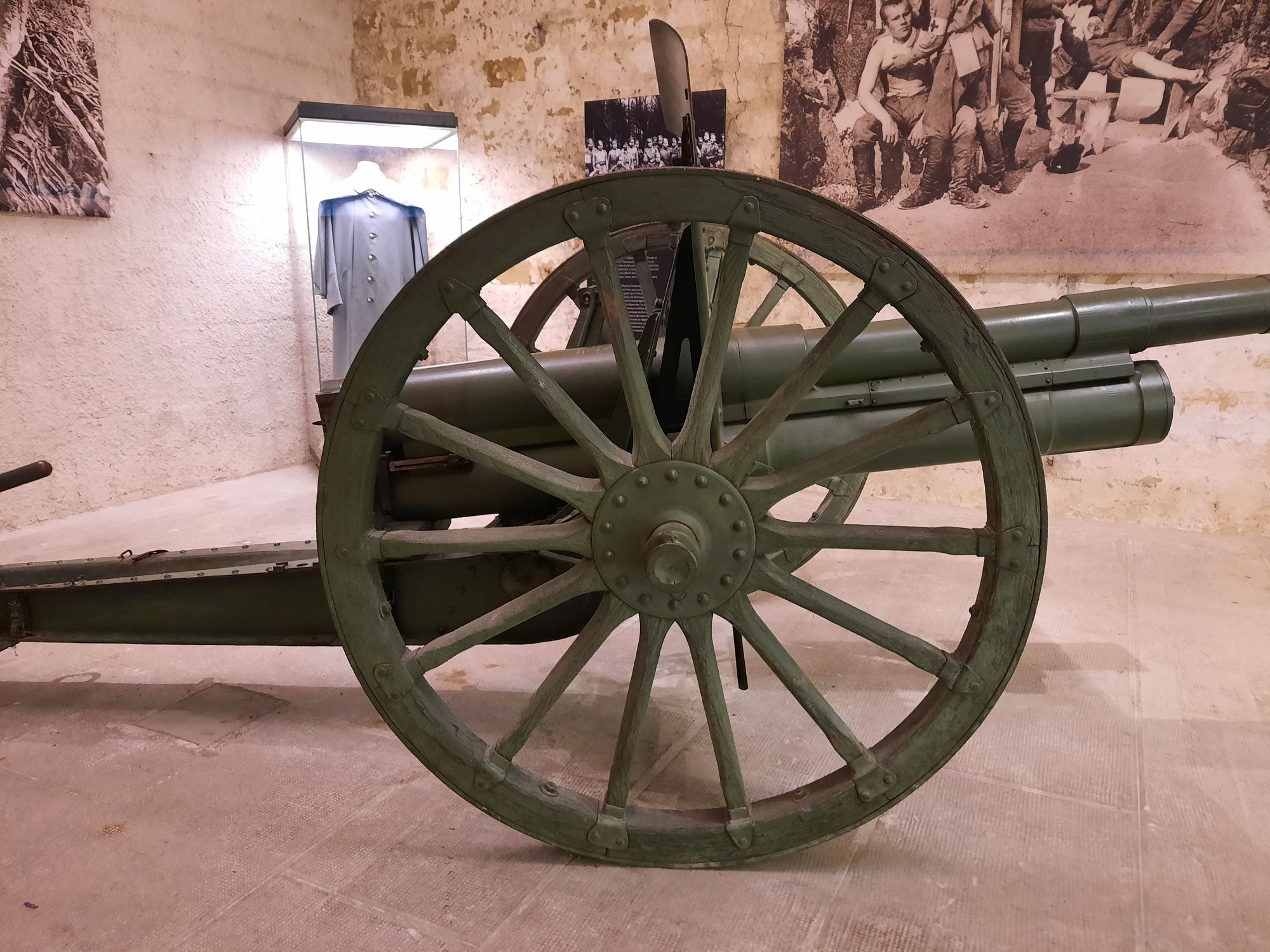

The gun had box trail, wooden wheel with steel hoops, recoil system with hydro buffer and spring recuperator under the barrel, screw breech and no wheel anchors.
He didn't have gun shield, but had seats for two crewmembers instead. Later straight vertical gun shield with foldable upper and lower sections was introduced and seats removed.
Several sight models existed, the last and most common being Goertz dial sight. As quite typical the elevation and thereby also maximum range of the gun were severely limited by box trail The range of the 76.2mm Putilov was quite superior to any other field gun used by the other powers in WW1: it was capable of throwing a special grenade (7.45 kilo heavy) some 9.6 kilometers, while usual shrapnel shells could reach some 7.5 kilometers. (It was also accurate: the spread of the shots was small.) However, that range was rarely attained, as it could only be elevated some 16 degrees. Also, the gun itself was placed noticably low between the wheels - all due to it having not a standard straight wheel axle, but a sort of angled one
This gun as some defaults

The recoil was quite violent, which could reduce the rate of fire, as it could mean that the gun got out of its original position.
The carriage was designed to be light and mobile, but the construction itself was simple and pretty weak, and it broke down quite often.
The muzzle flash of the gun was bigger than other comparable guns, making it easy to spot during night-time firefights and artillery duels.
The gun had use fragmentation shrapnel and canister ammunition. He could fire specialized types of projectiles(smoke, incendiary and chemical ). Many ammunition pieces were French originated. During World War 1 this gun was the most numerous field artillery piece used by Russian Army. The 76.2mm Putilov was primarily employed in the Artillery Brigades of the Russian Infantry Divisions, of which there was one attached to each Division. Every Artillery Brigade consisted of six batteries of eight guns, which means a total of 48 guns per division. The Independent Infantry Brigades each ha a Artillery Batallion attached, each mustering a total of 24 guns.

Tecnical Data
Weight combat: 1,350 kg travel: 2,380 kg
Calibrer 76.2 mm (3 inch) length 30 calibers
Elevation -3° to 17° Traverse 5°
Rate of fire 10-12 rounds per minute
Maximum range 8.5 km (5.28 mi)
