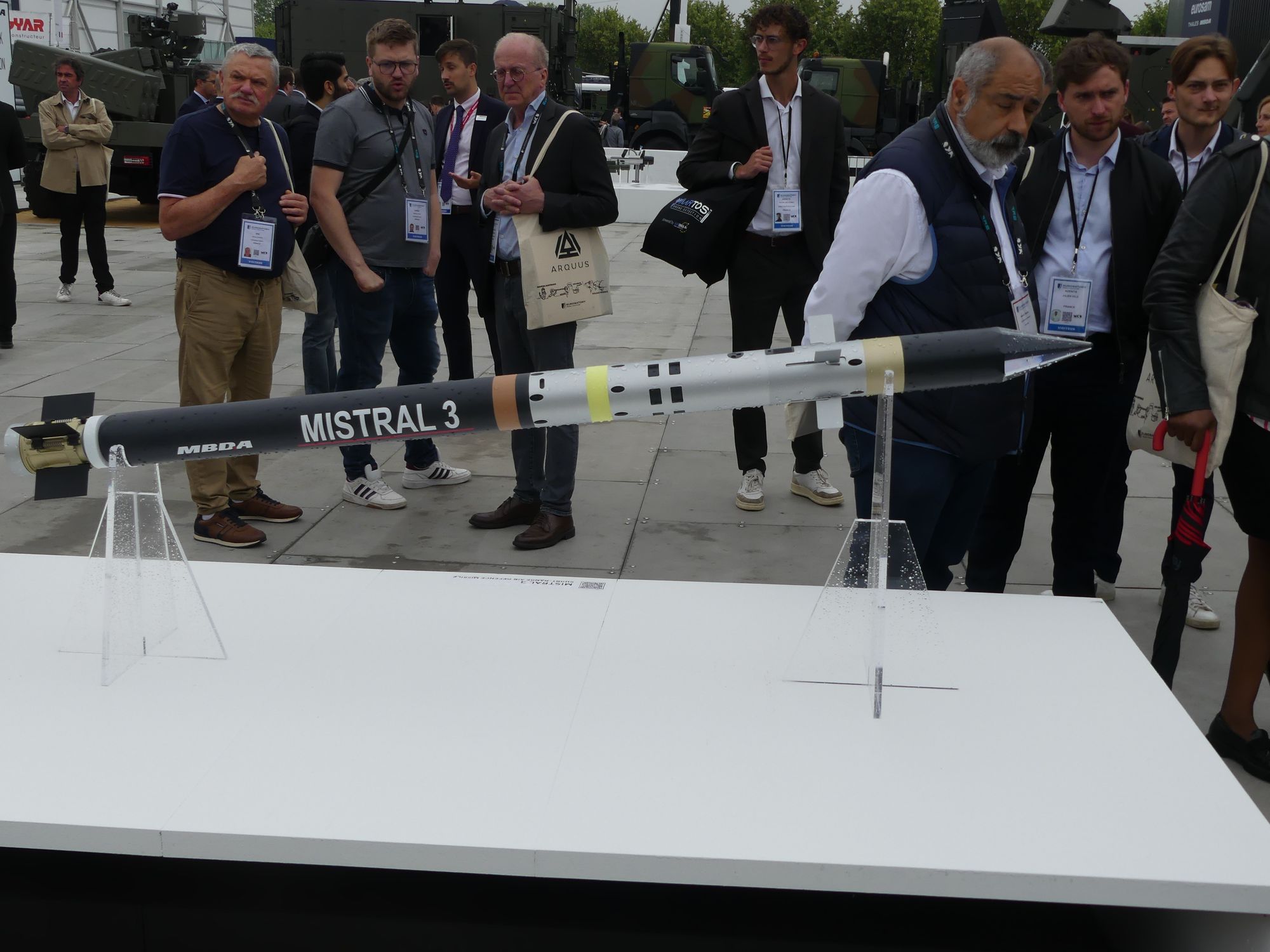

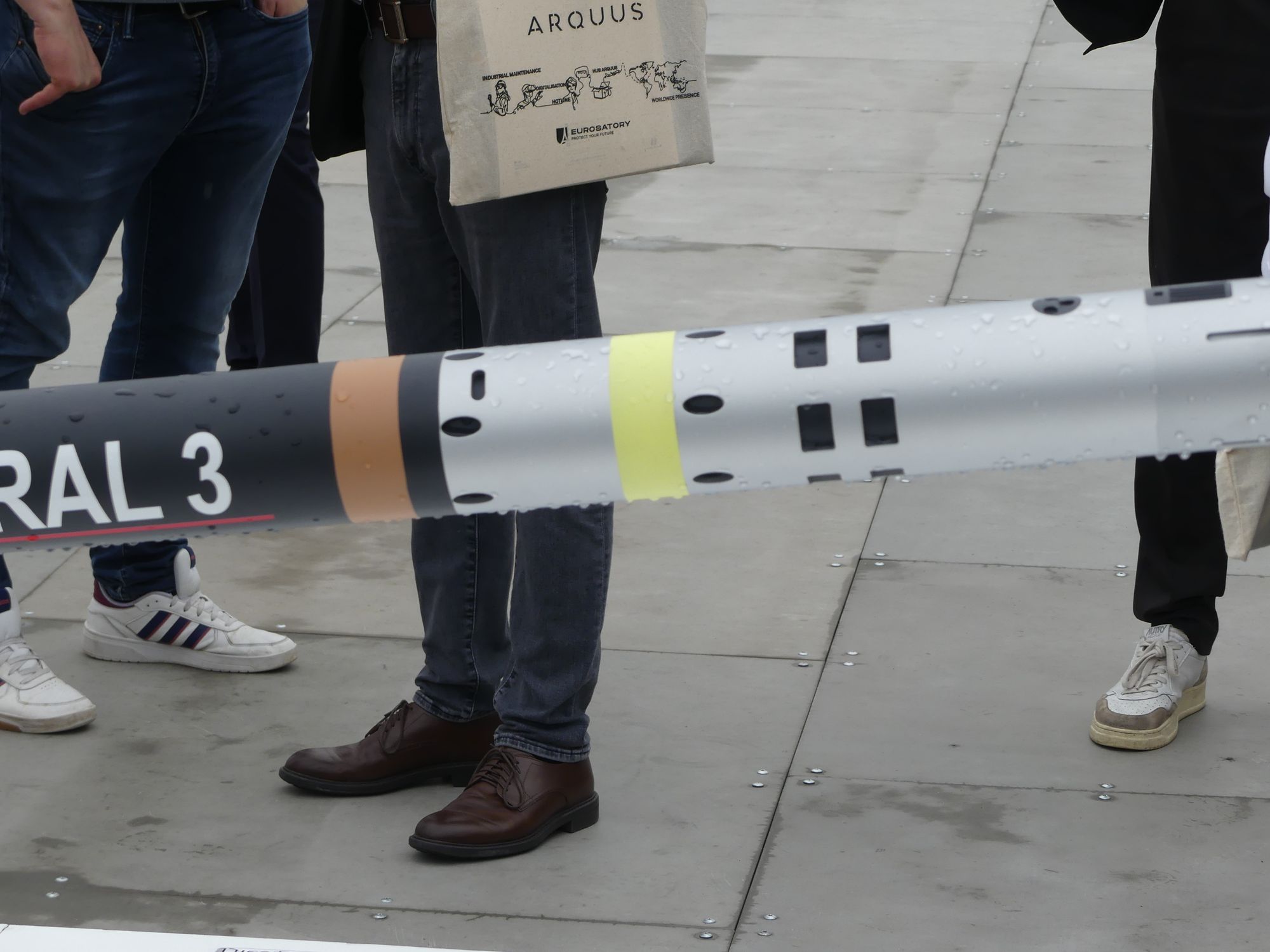

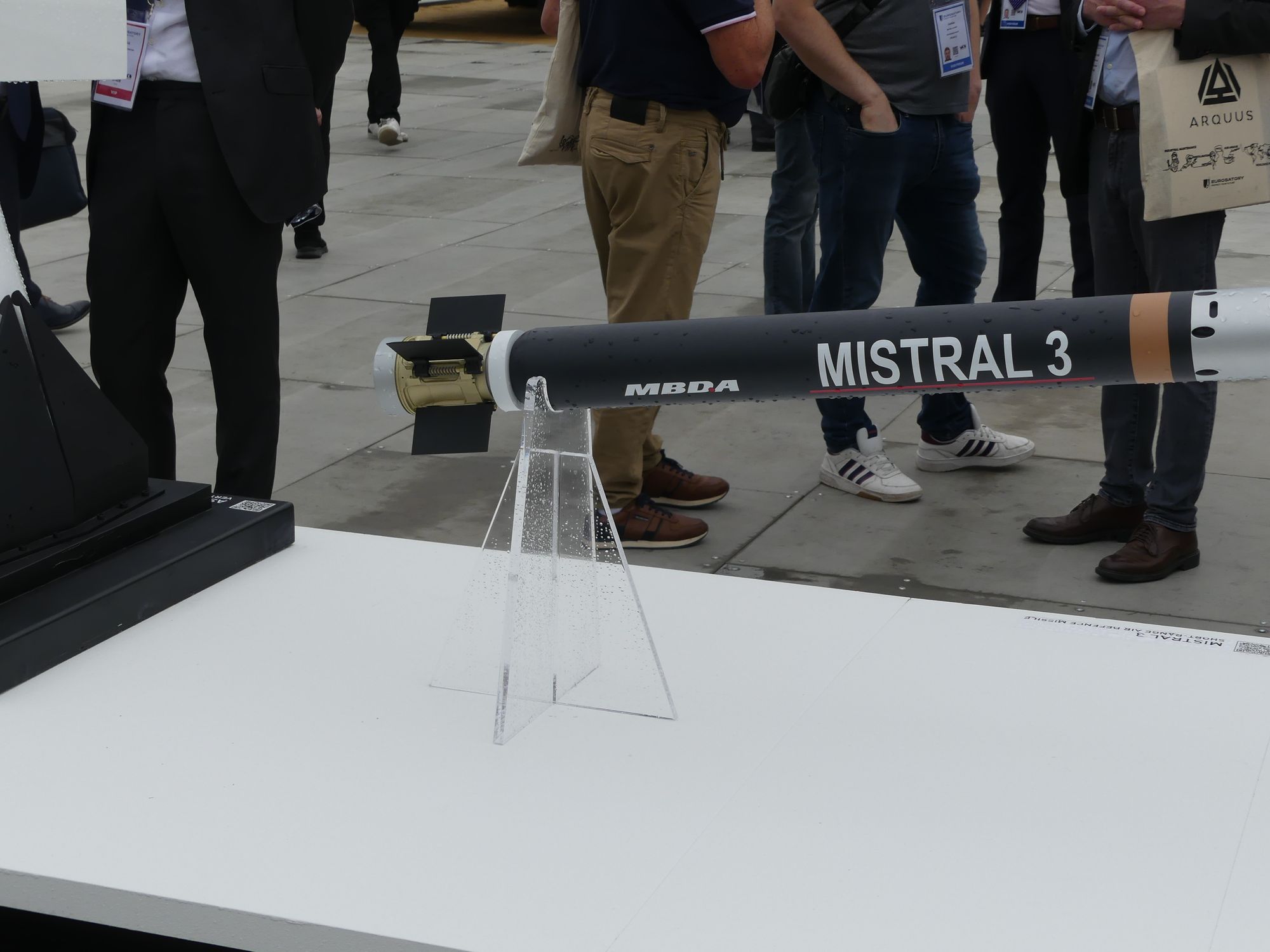

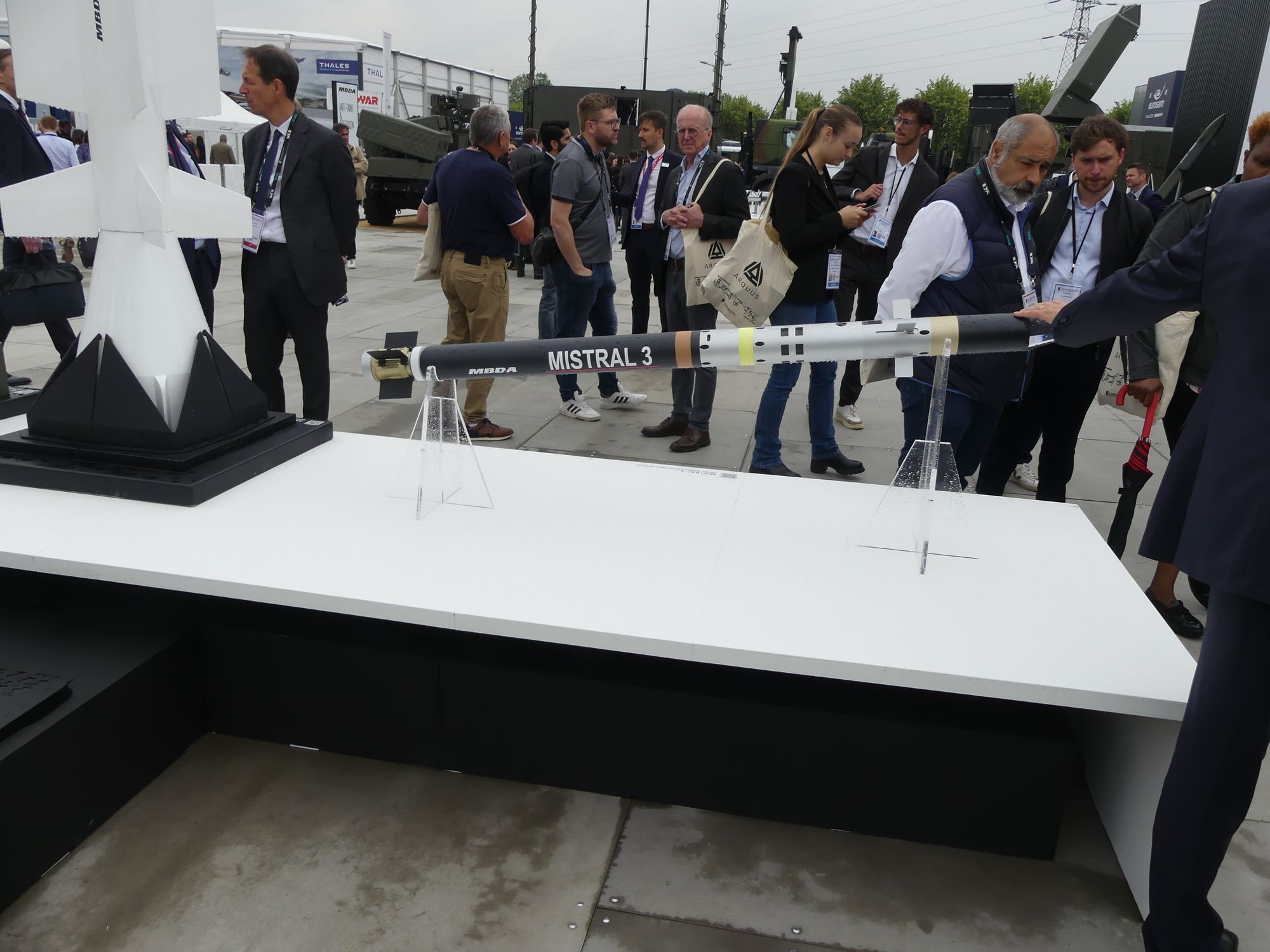

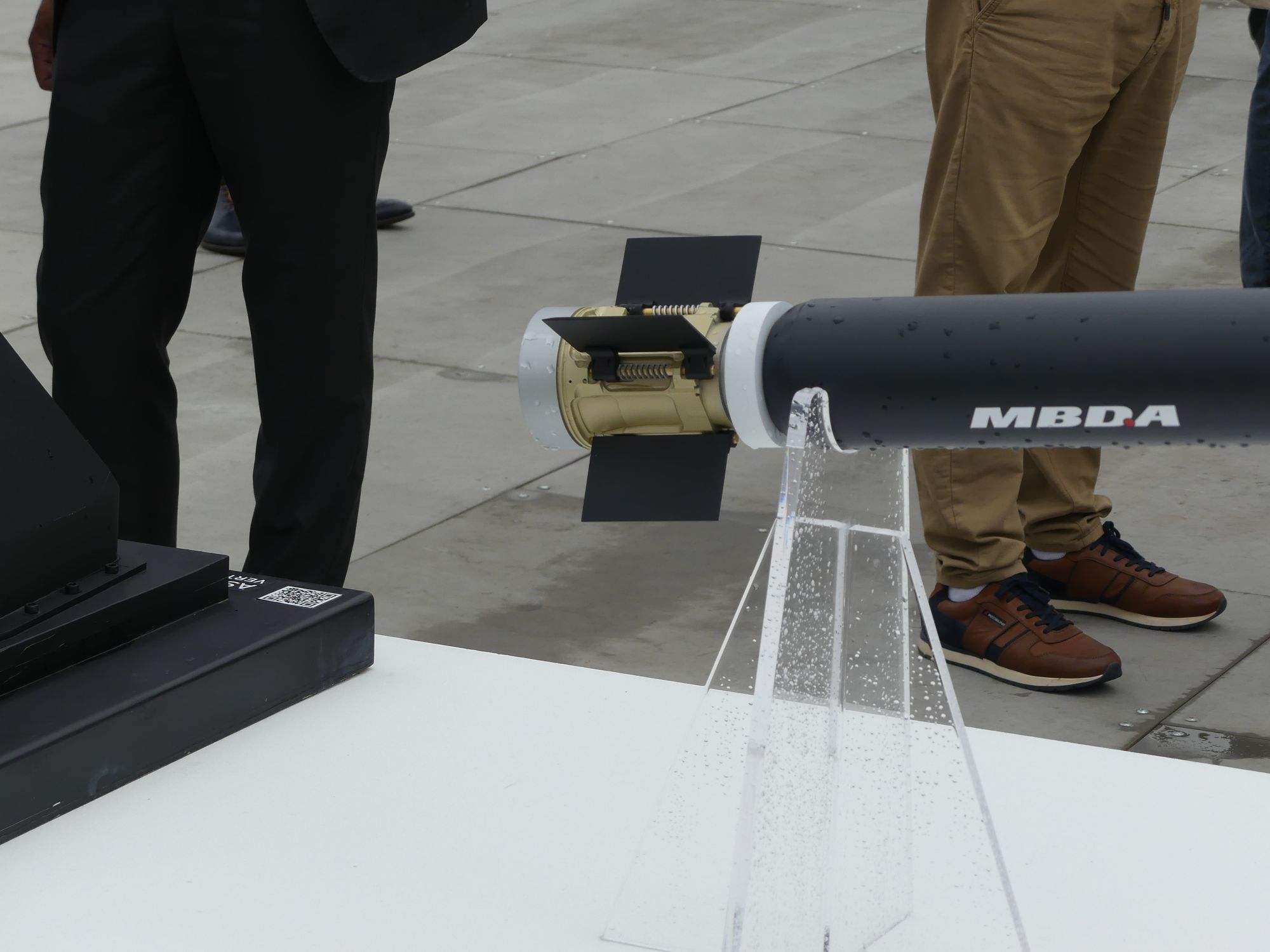

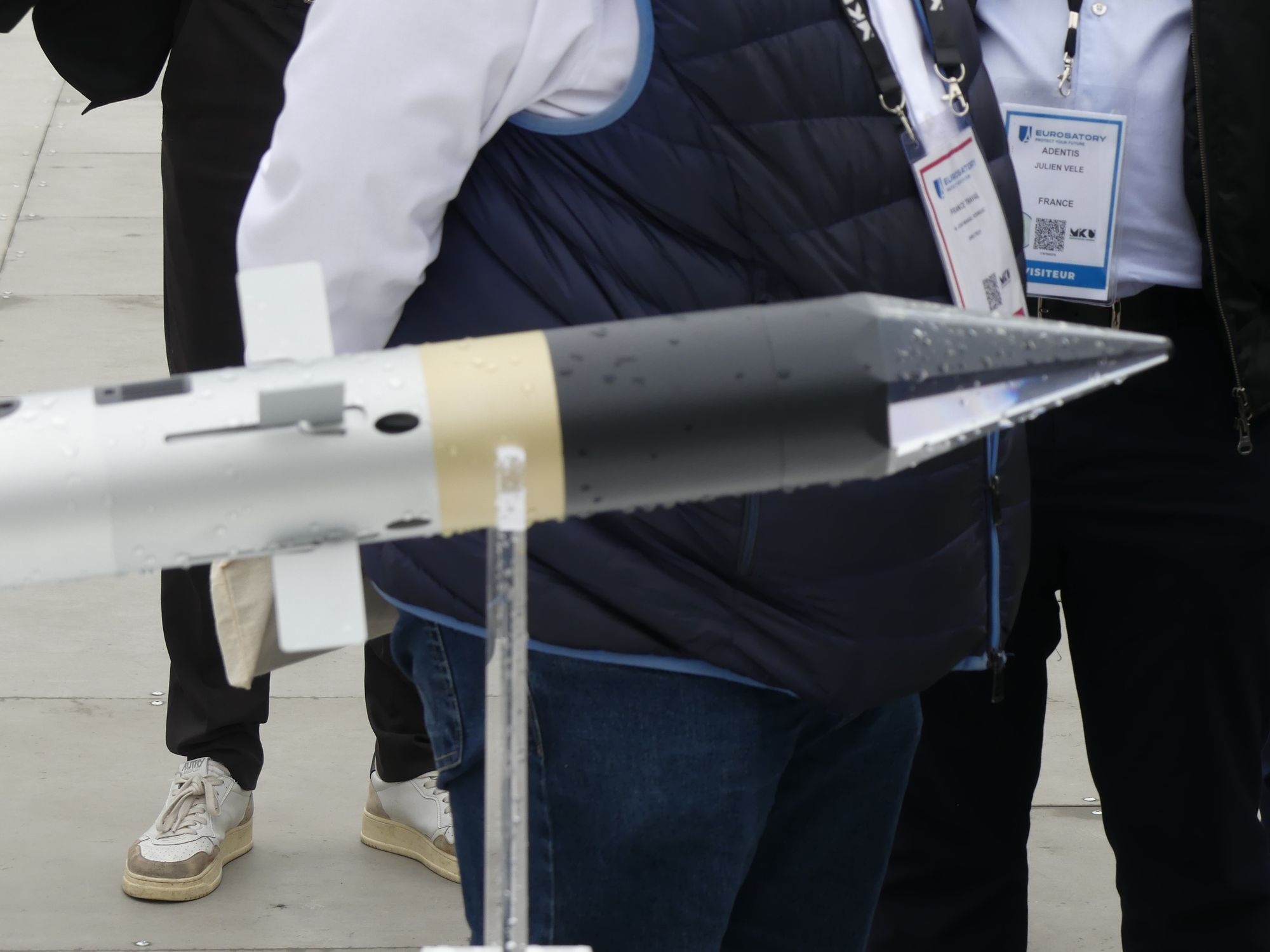

Missile Sol Air Mistral 3 SATCP Eurosatory 2024
MissileSol Air Mistral 3 Affut SATCP Eurosatory 2024
Missile Sol Air Pamela ACMAT
Missile Sol Air Pamela TRM 2000
Missile Sol Air Pamela TRM 2000
Missile Sol Air Pamela TRM 2000 Draguignan

SATCP est une abréviation française pour designer Sol Air à très courte portée
L’abréviation anglaise généralement utilisé pour cette catégorie d'armes est MANPADS pour Man-portable air-defense systems.
Historique
les missiles SATCP on été développés à la fin des années 50 pour fournir aux troupes au sols une couverture anti aérienne contre les avions ennemis Ces missiles sont actuellement faci-lement disponible sur le marche des ventes d’armes pour quelque centaines de $ seulement pour les modèles les plus anciens jusqu’à 250 000 $ pour les modèles les plus récents Actuel-lement plus de 25 pays produisent ce type d armes qui pose des problèmes de contrôle des vente surtout en cas d achat par des groupes terroristes
Ces missiles ont un poids de 18 kgs pour une longueur de 180cm . Ils sont tu type SA (Sol Air) et sont mis en œuvre par un tireur qui épaule le système . Ils peuvent détecter la cible à 10 kms mais ils ne sont efficaces que jusqu’à 6kms pour un plafond de 20000 pieds ou 6 ki-lomètres
Tout commence en 1944 en Allemagne avec la mise au point du Fliergefaust frère du Panzer-faust afin d’offrir une protection rapprochée antiaérienne et mobile mais ce missile ne sera jamais construit suite à la fin de la Guerre
Apres 1945 l’URSS expérimente un lance roquette multiple non guidé qui sera abandonné en faveur du Missile guidé et équipé d’un guidage infrarouge
En effet l infrarouge dirige le missile vers une source de chaleur en l’occurrence la tuyère de l avion. Le missile explosant à proximité endommage l’avion Mais les premiers missile ne sont pas guides et peuvent être contrer par des systèmes CME
1° Génération
Ils sont déployés dans les années 60 Ce sont les Missiles US Redeye ou les soviétiques SA7 et son clone chinois HN5. Ces missiles sont de missiles qui recherchent la tuyère de l’appareil Cette 1° génération peut être brouillée par des sources de chaleurs diverses et variées comme le soleil
2° Génération
Cette 2° génération regroupe les premières versions des missiles US Stringer des soviétiques SA14 et le clone chinois FN 6 Ces missiles sont durcis pour lutter contre les CME
3° Génération
Elle regroupe le Russe SA18 l’américain Stringer B et le français Mistral
Ce missile possède plusieurs détecteurs et est capable de reconnaitre et déjouer les leurres
4° Génération
Cette génération est en développement dans divers pays(Russie, Japon, France, USA et Israel ) IL sera plus puissant et plus difficile a contrer
Développement
Le développent du SATCP Mistral débuta en 1974
Le Mistral est un missile de défense anti aérienne à très courte portée qui peut être utilisé sous diverses configurations soit portable soit placé sur diverses plateforme (véhicules, bateaux et hélicoptères, comme les Gazelle Rooikvall et Tigre Matra fut choisi comme maitre d’œuvre dans le développement du Mistral en 1980. Matra est devenu ensuite Matra BAE Dynamics, pour se nommer actuellement MBDA. qui regroupe Matra BAE Dynamics, Aerospatiale Matra (EADS) et Alenia Marconi Systems
La première version ou Mistral S1 a été déployée en 1988, La seconde version or M2 plus manœuvrable et aérodynamique a été développée en vue de son intégration à l’hélicoptère Tigre a été mise en œuvre depuis 1997
Le Mistral est en service en 1988 et il est actuellement en service dans 25 pays plus de 16000 missiles ont été commandés
Le Mistral 3
Les conflits et opérations récents ont démontré l’importance primordiale d’une capacité de protection des forces efficace et robuste comme condition préalable aux déploiements en cas de menace.La diversité et la complexité croissantes des menaces aériennes rendent cette exigence encore plus importante aujourd'hui pour les opérations terrestres, maritimes et aériennes. Le MISTRAL 3 est un missile polyvalent multi-domaines et multi-plateformes (armée, marine et air) éprouvé au combat qui offre une capacité de protection complète contre un large éventail de menaces, avec un taux de réussite supérieur à 96 %.
Le MISTRAL 3 est la dernière version d'une longue success story débutée au début des années 90, parfaitement adaptée aux menaces d'aujourd'hui et de demain.
Le MISTRAL 3 est un missile de type « tirez et oubliez », garantissant le même niveau de performances exceptionnelles. Contrairement aux systèmes à guidage laser, la précision terminale du Mistral sur la cible manœuvrable ne dépend pas des compétences de l'opérateur et ne nécessite donc pas d'entraînement intensif et permanent, quel que soit le tireur et le lanceur.
Caractéristiques
Poids : moins de 20 kg
Longueur : 1,88 m (moteur de lancement inclus)
Calibre : ~92 mm

Description

C’est à l origine un missile portable
Il est totalement autonome et c’est un missile de la famille tire et oublie . Il est équipé d'’une fusée à deux étages à propergol solide avec un moteur conçu et développé par Snecma EU-RENCO (ex SNPE)

L'ogive de missile est armée de 3 kg d'explosifs (tungstène balle projectiles) et elle était équipé d'une fusée de contact de proximité avec un système d'autodestruction fabriquée par la société fabrication de machines du Haut Rhin
L'orientation est passive avec infrarouge grâce à un d'un détecteur d'arséniure d'indium qui exploite des bandes de fréquence de trois à cinq microns développé par Safran (ex Sagem et Snecma)

Le détecteur est abrité derrière un cône de nez transparent en forme de pyramide .
Ce système est mis en œuvre par deux personnes, l'un transportant les missiles et l’autre le système de tir. Le système est mis en action en 60 secondes. La station de tir dispose d'un siège, une unité de contrôle de tir et d'un approvisionnement en air comprimé. Une lunette de visée, est utilisée pour l'acquisition d'objectif. L'IFF (Identification, ami ou ennemi) interroga-teur est installé dans le lanceur opéra-Ates Le système peut être équipé d'un système imagerie de nuit avec des images thermiques mis au point pas Sagem MATIS (contrat en 2002 pour AAF) ou Thales Optronics MITS 2
Le missile est tiré lorsque le tireur reçoit la confirmation de l acquisition et que le système de capteur infrarouge est verrouillé sur la cible.
Après avoir tiré le moteur accélère le missile à une vitesse de 40m / s le missile quitte le tube de lancement. En moins de 0.4s, le missile se trouvant à une distance d'environ 15m s’allume, accélère vers la cible à Mach 2.5. La portée maximale des missiles est de 6 km,qu’il atteint en 9s.
Mistral Coordination Post (MCP)

On trouve aussi le Mistral Coordination Post (MCP) e qui un sytème permettant de jour comme de nuit de coordonner de contrôler et de suivre jusqu'à 11 systèmes , Albi ou ATLAS Le MCP peut être monté sur un VBL ou de véhicules légers TT.
Le MCP est en service dans les pays de l'OTAN et a été commandé par le Sultanat d'Oman
Autres montages

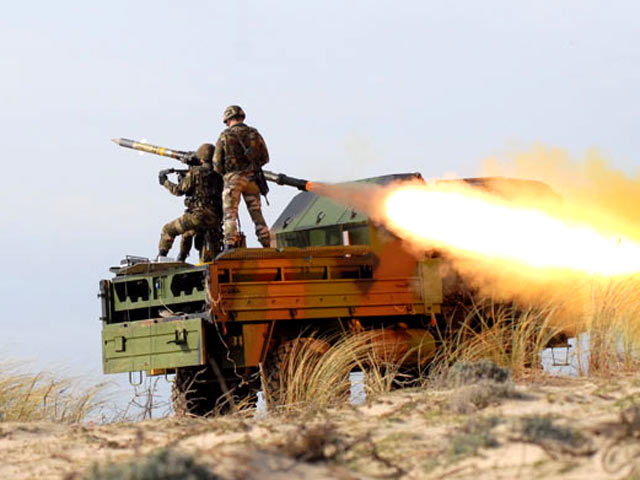

Ce système peut être également lancé à partir de véhicules blindés, des navires ou des héli-coptères
Systèmes Marins
Simbad

Version deux missiles

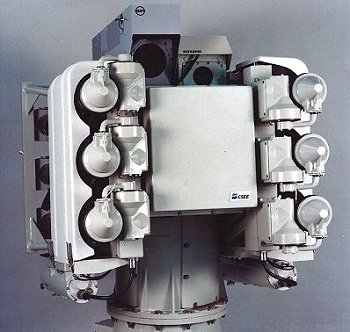

Sadral

Version six missiles

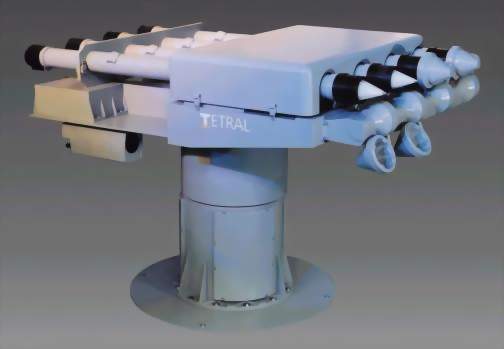

Tetral.

Version quatre missiles
Systèmes terrestres
Mygale,

C’est un système composé d'un lanceur Aspic et une station de contrôle de tir. Il est contrôlé par une station TRS.2630 Griffon avec radar Doppler développé par Thales.
L'Aspic est un lanceur de quatre missiles monté sur un trépied et muni d'un dispositif de télé-vision et de système de suivi de tir .L’ Aspic peut être équipé d'un système d’ imagerie ther-mique, un télémètre laser et d'un transpondeur IFF.L’ Aspic peut aussi utilisé des missiles Stinger. Le Système Mygale peut contrôler jusqu'à huit stations de lancement Aspic, chacun avec quatre lanceurs de missiles
Pamela

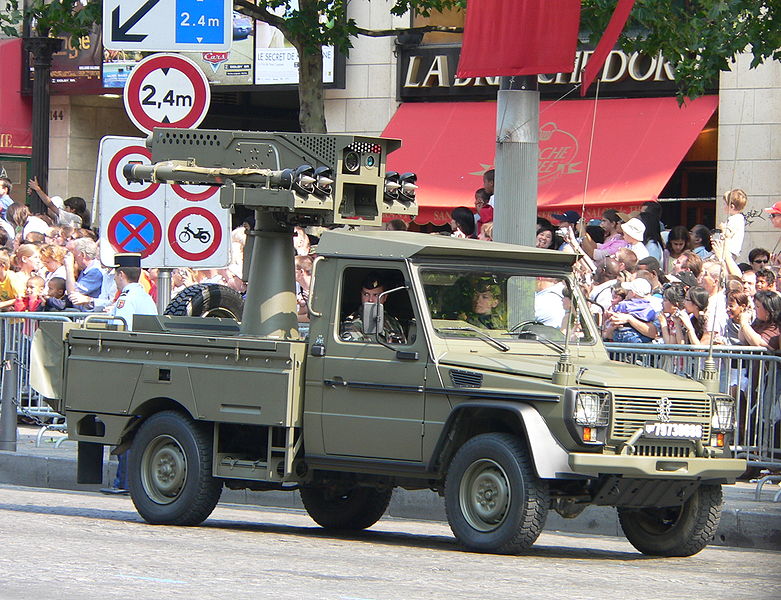

Il s'agit d'une version de la Mygale choisir par l'armée française LE MISTRAL avec le radar d'alerte SAMANTHA permettre la détection des avions jusqu’à 15 km Le Pamela est mis en œuvre sur TRM 2000 ou véhicules ACMAT
Guardian,

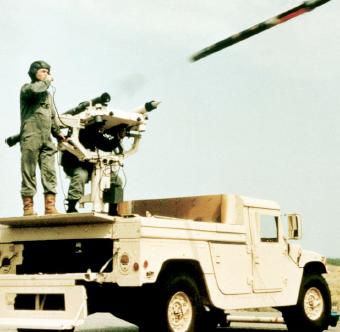

développé par Matra et Boeing, il peut être utilisé sur le HMMWV M998 Certains des sous-systèmes sont communs avec le système Boeing Avenger
Blazer
Mis au point par General Dynamics / Thales c’est un système basé sur le Mowag Piranha 8x8 avec une tourelle Blazer. La tourelle est équipé d'un radar Gerfaut de Thales de missiles Mistral, d'une télévision de vision thermique et d'un canon GE GAU-12 l Gatling 25mm. Il a une portée de 2,5 Kms
Albi

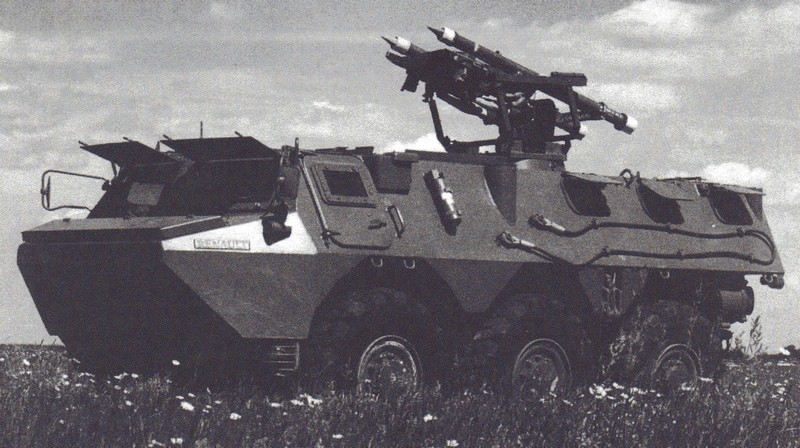

C’est un poste de tir double pour le Mistral 2 Le premier client est 'Oman Le poste de tir est installé sur une tourelle rétractable, qui est monté sur un véhicula blindé à chenilles ou à roues Pour l’'Oman il sera monté sur le VBL. Le système peut être exploité et mis en place par un seul tireur
Systèmes Aériens
Mistral Atam AATCP ou air-air très courte portée,

Le Mistral en opérations
le Mistral a été déployée depuis 1989 et est actuellement déployé par 25 armées. Pour l'armée française un seul régiment sera équipés dans l'avenir avec ce système cela sera le 54° RAA d’ Hyères,
Il devra fournir 2 Bataillons à chaque brigades de blindés
Un régiment d'artillerie sera équipé d'une batterie de ce système
Après la réorganisation de l'ensemble de l'Artillerie Nous trouvons dans une brigade d'artillerie 3 régiments équipés avec le système Les 54e 57e et 402e régiments
Après la dissolution des57e et la 402e le reste sera dirigés vers les batterie des 1er RAMa 3e RAMa 11 RAMa 68e RAA, 93e RAM, et 35 e RAP.
Spécifications
Type SATCP
Calibre 90 mm
Equipage 1 + 1
Longueur 1.86 m
Poids 51 kg (système complet)
Tête militaire poids 2.95 kg mécanisme de détonation à proximité ou déclenché par l’ impact
Propulsion Carburant solide
Vitesse 800 m / s, env. Mach 2,6
Portée 5.3 km minimale 500 m
Autres Photoscopes (Others Walk Around )
Mistral
Mistral Atlas Armée Belge
Mistral Matis Armée Belge
Mistral Pamela


The Mistral 2 MANPADS (Man-portable air-defense systems)

The MANPADS (SATCP in french) were originally developed in the late of the 50s to pro-vide military ground forces protection from enemy aircraft. This missiles are now easily aviable They can be purchased on the black market anywhere from a few hundred $ for older models to upwards of almost a quarter million $ for newer, more capable models
Nowadays Twenty-five countries, produce MANPADS system who pose sales control prob-lems mostly in case of purchase by terrorist groups
The missiles have 1.80 meters length and 18 kgs weigh Shoulder-fired SAMs generally have a target detection range of about 10 km and an engagement range of about 6 km, so aircraft flying at 20,000 feet or 6,100 m or higher are relatively safe.
All Begin in 1944 in, Germany with the Fliergefaust brother of the Panzerfaust . This wea-pon could contribute at the short of mobile air-defence weapons. But this weapon never reached mass production due to the end of WW2.
After WW2 USSR experimented a unguided multi barrelled rocket launchers but this con-cept was abandoned in favour of guided missiles equipped with an Infrared ( IR) sensor
Infrared point missiles on a heat source the engine exhaust for example and detonate near the heat source to disable the aircraft. These missiles use passive guidance so they were counter by countermeasure systems.
1st Generation
The first missiles were deployed in the 60s We found US Missiles Redeye and Soviet SA7 and the Chinese HN5. This missiles are weapons who research exhaust pipe This first gener-ation is also highly susceptible to interfering thermal signatures from background sources, including the sun
2nd Generation
This 2nd generation regroup the first US Stringer versions and Soviet SA14 with Chinse clone FN 6 This missile is toughen against ECM
3rd Generation
We found Russian SA18 American Stringer B and French Mistral
This missile has several sensors and he can recognize and reject flares dispensed from aircraft
4th Generation
This generation his in development in several countries (Russia Japan, France, USA and Israel )He will be sp powerful and more difficult to counter
Development
Development of theMANPADS or SATCP (Sol-Air à Très Courte Portée), Mistral began in 1974
Mistral is a very short-range air defence missile system well as in a portable configuration. But he can be used from various platforms – vehicles, surface ships and helicopters, as, like les Gazelle Rooikvall et Tigre Matra was selected as the prime contractor to develop the Mistral in 1980. Matra became Matra BAE Dynamics, which is now MBDA. Matra BAE Dynamics, Aerospatiale Matra (EADS) and Alenia Marconi Systems.
First version or Mistral S1 vwas delivred in 1988, The second version or M2 more manoeu-vrable and aerodynamic was developed for the integration at the Tiger helicopter was de-ployed since 1997
Mistral entered series production in 1988 and is now deployed by armed forces of 25 coun-tries and over 16,000 missiles have been ordered.
Description

The basic Mistral missile is used as man portable unit
It is fully autonomous fire and forget missile type .He is equipped with a two-stage solid propellant rocket motor designed and developed by Snecma EURENCO (formerly SNPE) propellant charges

The missile warhead is armed with a 3kg high-explosive(tungsten ball projectiles ) and she was equipped with a contact fuse, a laser proximity fuse and a time delay self-destruct de-vice. She is supplied by Manufacture de Machines du Haut Rhin
Guidance is by passive infrared homing using an indium arsenide detector array operating in the three to five micron waveband, which was developed by Safran ( former SAGEM and Snecma alliance )
The detector array is housed in a low-drag transparent hexagonal pyramid shaped nose cone

.
The MANPADS system is portable by two people, one carrying the missile and one carrying the firing unit. The system can be set up and ready to fire in 60 seconds. The firing station has a seat, a fire control unit and a compressed air supply. A telescopic sight is used for target acquisition. The IFF (Identification, Friend or Foe) interrogator installed in the launcher oper-ates while the target is being tracked. The system can be fitted with a thermal imaging night sight with Sagem MATIS ( Contract in 2002 for AAF) or Thales Optronics MITS 2 system.
The missile is fired when the gunner sees a confirmation light on the launcher to signal that the infrared sensor system is locked-on to the target.
After firing the booster motor accelerates the missile to a speed of 40m/s and burns out before the missile leaves the launch tube. In less than 0.4s, with the missile at a distance of about 15m from the gunner, the sustainer motor ignites and accelerates the missile towards the target at Mach 2.5. The range of the missile is up to 6km, which it reaches in 9s.
Mistral Coordination Post (MCP)

Itis enable for day and night coordination, control and moni-toring of up to 11 MANPADS systems, ALBI or ATLAS firing units. The MCP is fitted to a light armoured vehicle such as VBL or off road light vehicle.
The MCP is in service with NATO countries and has been ordered by Oman
Others mount
This system can be also launch from armoured vehicles, ships or helicopters and whe found
Sea systems
Simbad

two-missile unit
Sadral

six-missile version
Tetral.

four-missile version
Land Systems
Mygale,

is a system comprising an Aspic launcher and a fire control station. The fire control station contains a TRS.2630 Griffon two-dimensional pulse Doppler radar developed by Thales. The Aspic launcher is a four-launch unit on a pedestal mount and fitted with a television sight and tracking system. Aspic can be equipped with a thermal imager, a laser range finder and an IFF transponder. Aspic can fire Mistral or Stinger missiles. Mygale can control up to eight Aspic launch stations, each with four missile launchers
Pamela

It is a version of the Mygale choose by French Army Le MISTRAL with the warning radar SAMANTHA witch allow aircraft detection since 15km The French Army selected Saman-tha, a variant of the Mygale. Pamela was used on TRM 2000 or ACMAT vehicles
Guardian,

developed by Matra and by Boeing Defence Systems, to be used on the HMMWV M998 Some of the subsystems are common with the Boeing Avenger mobile short-range air defence system.
Blazer
developed by General Dynamics / Thales is a system based on the Mowag Piranha 8x8 with a Blazer turret. The turret is fitted with a Thales Gerfaut search radar, Mistral missiles, a television and thermal sight and a GE GAU-12 25mm Gatling gun. He has a range of 2.5kms
Albi

Is a twin launcher firing post for the Mistral 2 The first customer for the ALBI is the Sultan-ate of Oman . The firing post is installed on a retractable turret, which is mounted on an ar-moured, tracked or wheeled vehicle. For Oman the systems will be mounted on theVBL. The system can be operated and set up by a single gunner and can be equipped with a thermal im-aging sight
Air systems
Mistral ATAM or AATCP Air-Air Très Courte Portée,

The Mistral in Operation
Mistral was deployed since 1989 and is now deployed by 25 armies .For the French Army
only one regiment will be equipped in the future with MANPADS system The 54° RAA of Hyères,
He would be furnish 2 bataillons for each armoured brigades
An every Artillery regiment would be equipped with a MANPADS battery
After the reorganization of the all the Artillery in a Artillery Brigade 3 regiments were equipped with the system the 54th 57th and 402nd regiments
After the disbanded of the 57th and the 402nd the remains battery were diriged to the 1st RA-Ma 3rd RAMa 11th RAMa 68th h RAA, 93rd RAM,and 35th RAP ,.
Technical Data
Type Manportable surface-to-air missile
Diameter 90 mm
Crew 1+1
Length 1.86 m
Weight 51 kgs ( full system )
Warhead weight 2.95 kg Detonation by mechanism Laser proximity or impact triggered
Solid Rocket Motor
Speed 800 m/s, approx. Mach 2.6
Effective range 5.3 km minimal 500 m

.
