T 64 BV

Le T-64B
English Version

Au milieu des années 70 on commence à travailler sur une nouvelle version du T64 . Cet engin ou Obiekt 447 deviendra le T. 64 b .les changements sont notables notamment au niveau de la conduite de tir qui est entièrement automatisé et qui prend en compte différents paramètres comme le vent la vitesse de l’engin ou la rotation de la tourelle- un télémètre laser 1G42.un ordinateur de tir 1V517. et un capteur de vent 1B11.
Une autre innovation le canon peut tirer des missiles (Strongster aliasCobra) ce qui permet à l’engin de détruire des ennemis à plus de 4 km .Tout ceci entraîna une modification du dessin de la tourelle et une amélioration du blindage La version T64B fut la dernière à être construit en grande quantité jusqu’à 1987
La modification principale concerne le canon 125mm 2A46-2 plus puissant et plus précis.. Il est associé à un système de chargement6ET-40 entièrement:
le missile AT8 Strongster ( nom russe 9K112J Kobra )à pouvait être tiré entre 75 et 4000 mètres .il était guidé par radio et avait un temps de vol de 14,5 secondes pour atteindre les 4000 mètres
Il pouvait percer tout type de blindage et par la suite un autre missile a pu être tiré à partir de ce canon . C’était le 9M-119 (AT-11 Sniper),qui pourrait percer beaucoup plus à 5000 mètres . bien entendu le char pouvait tirer en roulant
Un des problèmes majeurs toutefois sur lequel ont buté les concepteur du T64 . Ce fut le système de guidage des missiles Celui-ci était très onéreux et de plus il fallait un équipage expérimenté pour obtenir le maximum de ce système .Aussi on décida de fabriquer une version du T64 B ce fut le T-64B-1 (Obiekt 437A),
Avec cette version on abandonna le missile pour privilégier les munitions qui étaient au nombre de 37 . Il a eut aussi une amélioration tant au point de vue motorisation au point de vue optique et optronique

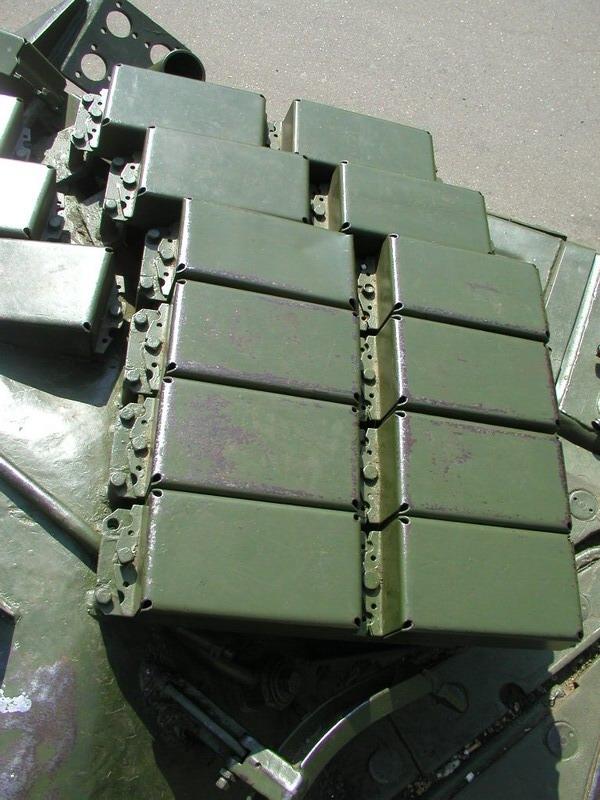

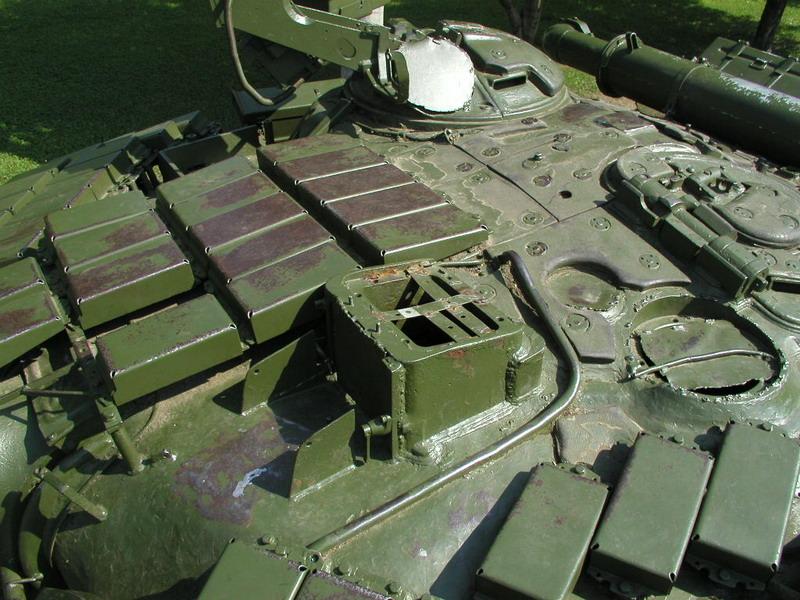

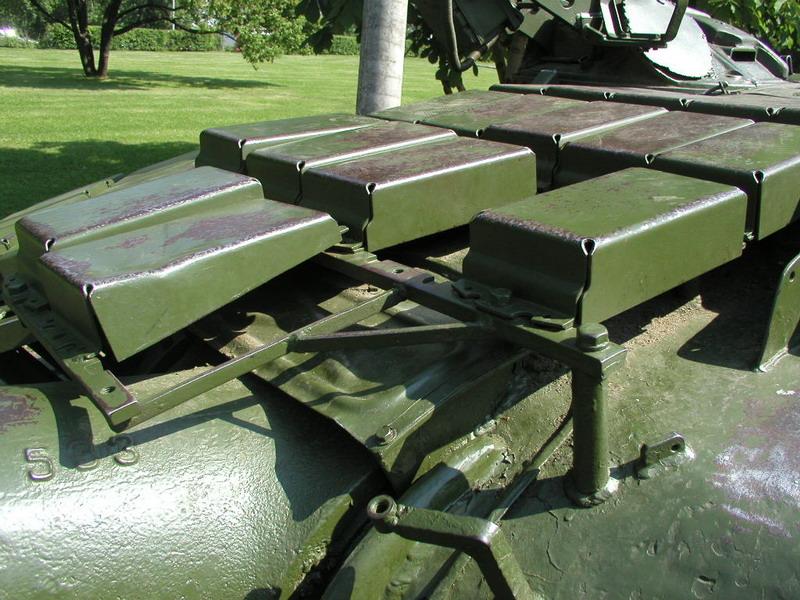

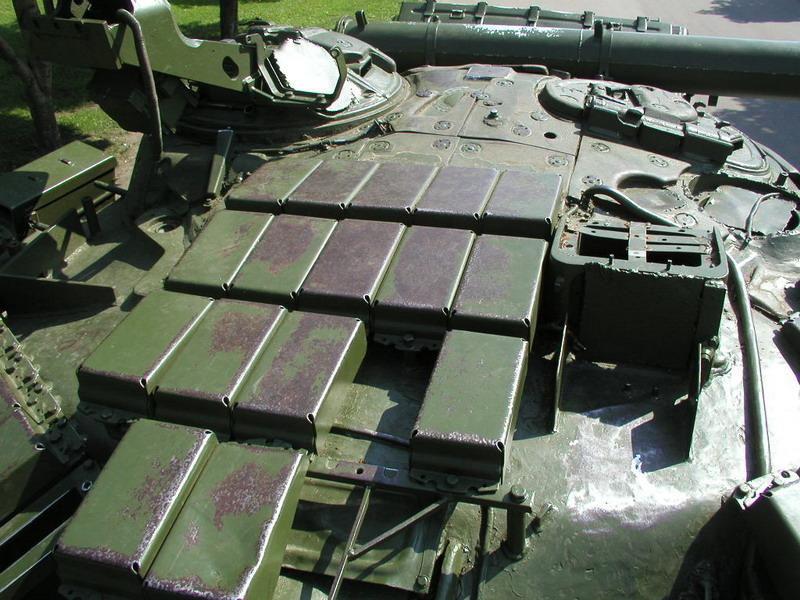

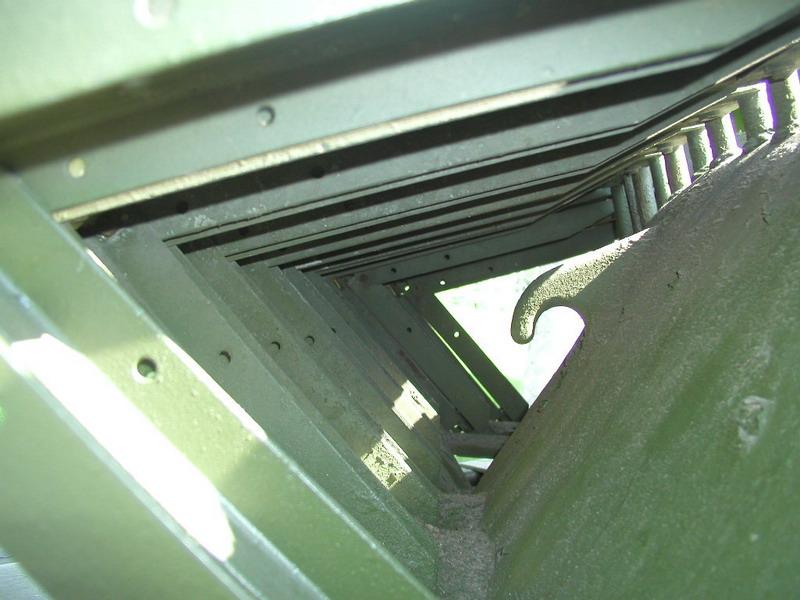

A à la fin de sa vie et reçut même le blindage ERA “Kontakt”.composé de 250 briquettes efficaces contre les projectiles HEAT et un nouveau canon stabilisé2A46M
Une version de commandement ou T-64BK, fut produite en 1976 le char subi d’autres changements comme les schurtzen entre autres

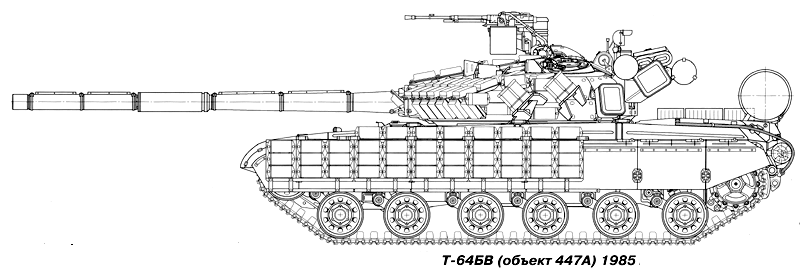

etre 1981 et83 fut produit le char T-64BV et BV-1 qui était des chars utilisant le blindage ERA (V) mais sans missile

By the mid 70th they start working on a new version of the T64. this new equipment or Obiekt 447 will become the T. B 64. Changes are especially noticeable in the firing system which is fully automated and takes into account various parameters such as wind sensor 1B11,speed of the the rotation of the turret , equipment and laser range computer 1G42. and an new computer1V517 for the fire. Another innovation the gun can fire missiles (Strongster aliasCobra), which allows the MBT to destroy enemies more than 4 km. All of this led to a change in the design of the turret and improved shielding version was the T64B last to be built in large quantities until 1987
The main innovation is the 125mm cannon 2A46-2 more powerful and accurate .. It is associated with a system of fully chargement6ET-40:
Strongster missile AT8 (Russian name 9K112J Kobra) could be drawn between 75 and 4000 metres. Was guided by radio and had a flight time of 14.5 seconds to reach the 4000 meters
He could penetrate any type of shielding and later another missile was fired from that gun. It was the 9M-119 (AT-11 Sniper), which could penetrate much more to 5000 metres. Of course the MBT can fire by rolling
A major problem, for the designers of the T64. This was the guidance system of missiles, which was very expensive and it needed a more experienced crew to get the most out of this system. Therefore it was decided to produce a version of the T64 B was the T-64B-1 (Obiekt 437A),
With this version the missile will be abandoned in favour ammunition (37 in stock ). He was also an improvement in both the engine point of view optics and optronics
At the end of his life and got the same ERA shielding "Kontakt" composed of 250 briquettes effective against HEAT projectiles and a new canon stabilized 2A46M
A version of command or T-64BK, was produced in 1976 the MBT undergone other changes as schurtzen among others
between 1981 an 1983 was produced by T-64BV and BV-1 which was using tanks shielding ERA (V) but not missile

T64 BV T64 BV

T64BV 1 T64BV 1

.
Divers chars repassant en atelier furent remis à ce standard et il y eut aussi la version T-64BM (Obiekt 476) qu’il ne faut pas confondre avec la version ukrainienne CT1 char équipé d’un moteur 6TD de 985CV sans la possibilité de tir de missiles

Various tanks after modernisation were handed over to the standard and there was also the versionT-64BM (Obiekt 476), not to be confused with the Ukrainian version CT1 tank equipped with an engine 6TD of 985CV without the possibility of shooting MISSILE


T64BV 1 T64BV 1

version ukrainiennes
la production du T 64 se termina en 1987 mais après l’implosion de l’URSS en 1991 la république d’Ukraine hérita du complexe industriel qui fabriquait ses chars aussi ils proposèrent des modernisations notamment dans le système de blindage ERA

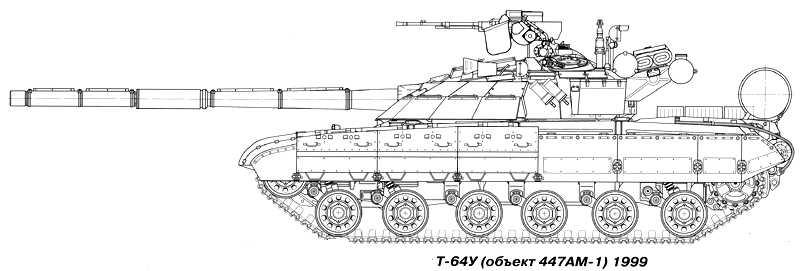

La version T-64U (Obiekt 447AM-1),permet d’inclure différents éléments du T80U.
Ukrainian version
The production of 64 T ended in 1987, but after the implosion of the USSR in 1991 the Republic of Ukraine inherited the industrial complex that made its tanks as they proposed modernisation including in the system of shielding ERA
The T-64U (Obiekt 447AM-1), allows you to include various elements of T80U.


T64 U  T64 U

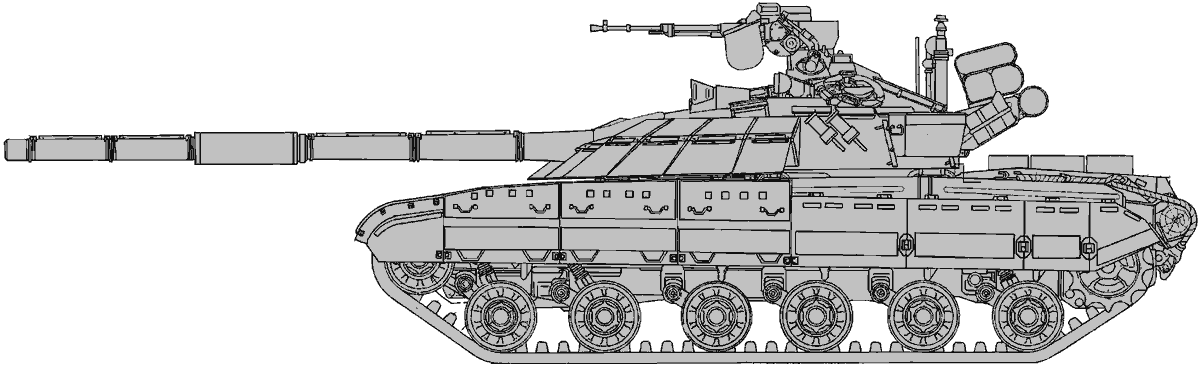

Dans ce char . la dernière version appelée BM (Obiekt 447AM-2),a porté sur une amélioration de la motorisation avec un moteur 5TDFM de 850CV du filtrage et un nouveau blindage réactif Nozh (canif, )
ot this MBT the latest version called BM (Obiekt 447AM-2), focused on improving of the motorization  with 5TDFM engine of 850CV filtering and shielding new armored shield  Nozh (pocketknife,)
Cette modification du blindage entraîna un surpoids de 3,05 et le canon 2A46M1 a été remplacé par le canon KBA3 d’origine ukrainienne comparable au canon russe 2A46M4/5
This change of the shielding increase the overweight of 3.05Tons and a barrel 2A46M1 was replaced by the canon of Ukrainian origin KBA3 comparable to the Russian gun 2A46M4 / 5
Autres versions
Ce char a servi de base pour construire différents prototypes notamment avec le projet objiekt 187 qui était un char avec un canon de 173 mm et des missiles
Les projets 780 et 775 qui n’avaient que des missiles comme armement principal
Il fut aussi monté sur cette caisse différents de motorisation notamment dans le projet 482 et qui a reçu une turbine d’hélicoptères de 700 chevaux mais tous ces projets sont restés sans suite et ce char n’a jamais été exporté à l’extérieur de l’URSS
Other versions
This tank was used as a basis to build various prototypes including the Obiekt 187, which was a tank with a 173 mm gun and missiles
Obiekt 780 and 775 projects have only missiles as a main armament
He was also mounted on this vehicle different motorisation including Obiekt 482 who received a turbine helicopter of 700 HP, but all these projects were not followed up and this tank has never been exported from the USSR

Description générale du T64
Je ne vais pas faire une description de tous les T 64 dans toutes leurs versionsI will not give a description of all 64 T in all their versions

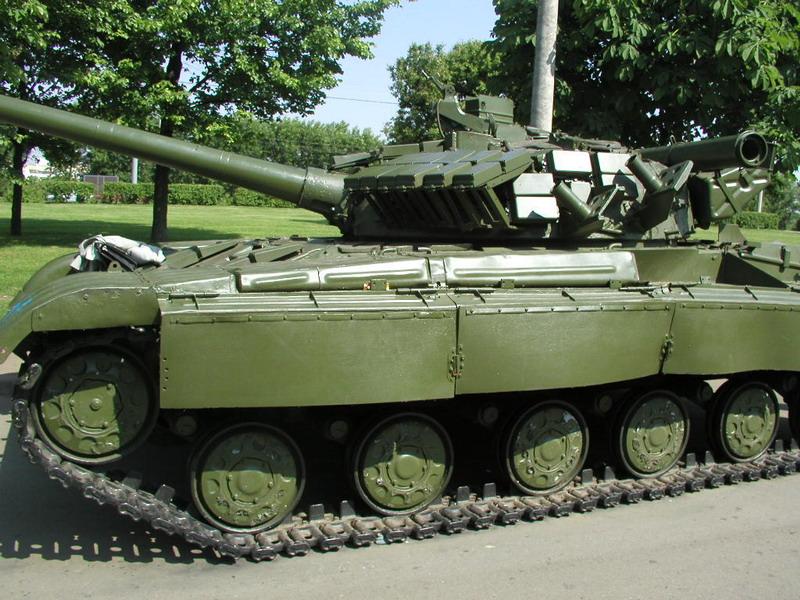

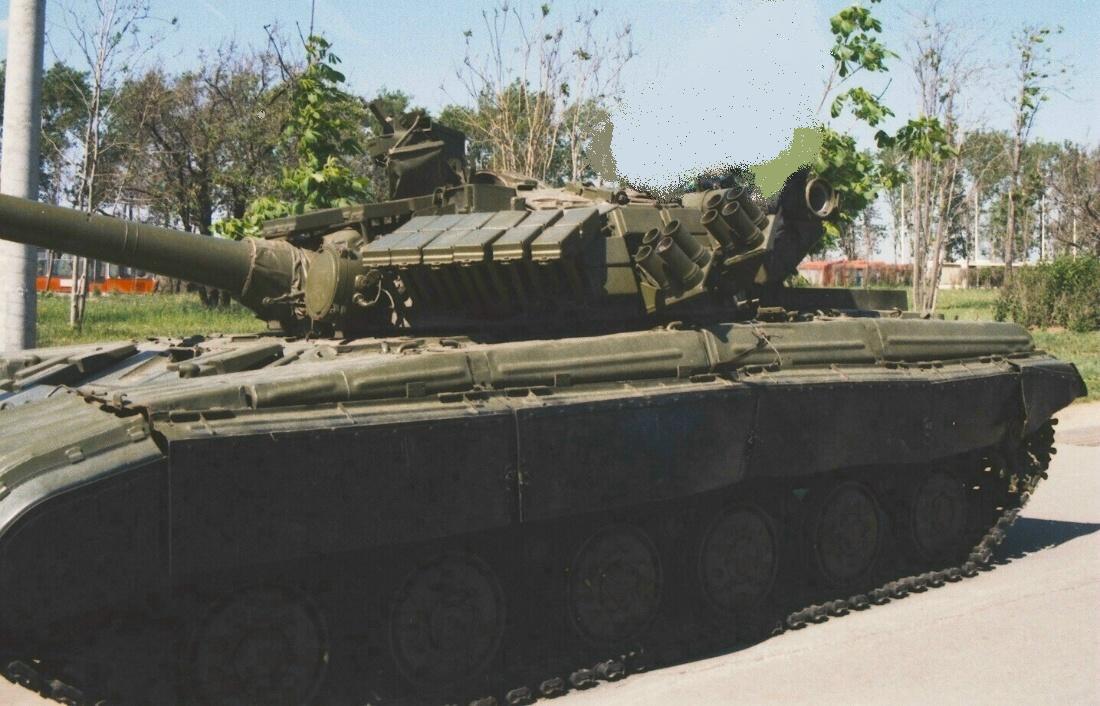

T64 B  T64 B

Ce qu’il faut savoir c est que le T64 était un char ramassé est très bas le conducteur étant situé à droite du châssis pouvait conduire soit la tête dehors autrement possibilité d’utiliser des périscopes et en plus il pouvait monter un espèce de pare brise le protégeant du vent de la poussière et de certaines armes de petit calibre
La tourelle se situe au centre du châssis elle est un blindage composite et comme le châssis elle a été amélioré
Le chef de char se situe à droite et le tireur a gauche le premier se charge de la coordination du char et le second du tir.Le commandant peut utiliser une mitrailleuse antiaérienne de 12.7mm, alimenté avec 300 cartouches pouvant être mise à feu de l’intérieur du char
Il a de plus à sa disposition une mitrailleuse coaxiale PKT de 7.62mm alimenté avec 1250 coups

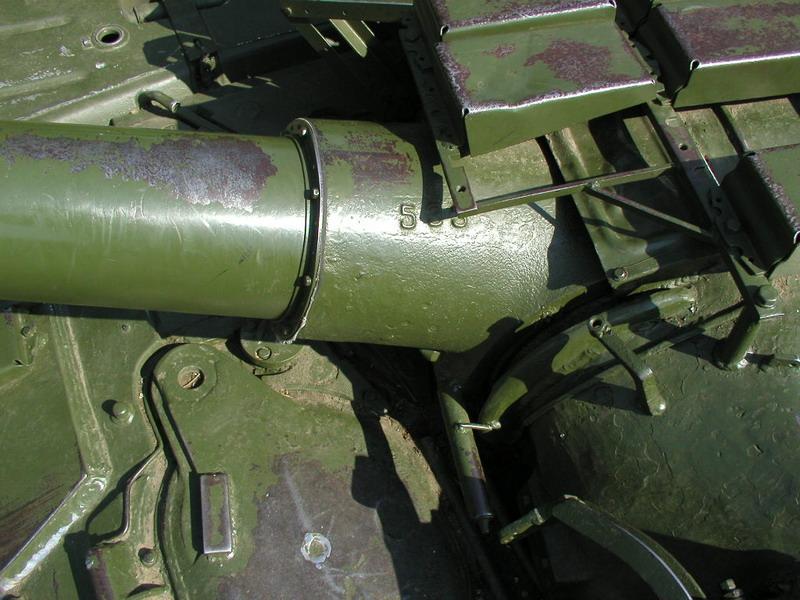

l’armement principal du canon à évolué tout au long de son existence C’était en général un canon de 125mm 2A46-2 de 50.8 calibres, d’une longueur de 6.35 m.
Malgré des problèmes de mise au point c’était une arme excellente similaire au canon OTAN L7 de 105mm. Il avait une durée de vie un peu limité période de conflit .Il était alimenté par un système d’armement automatique et il pouvait aussi tirer des missiles il y avait entre quatre et six missiles normalement dans la tourelle alors que les projectiles étaient de 28 ce système exigeait toutefois une maintenance et manipulation par du personnel compétent

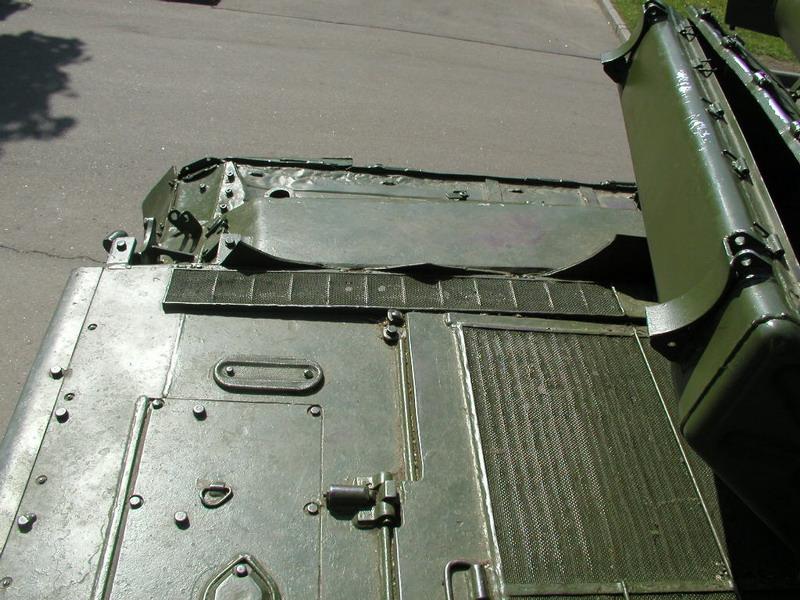

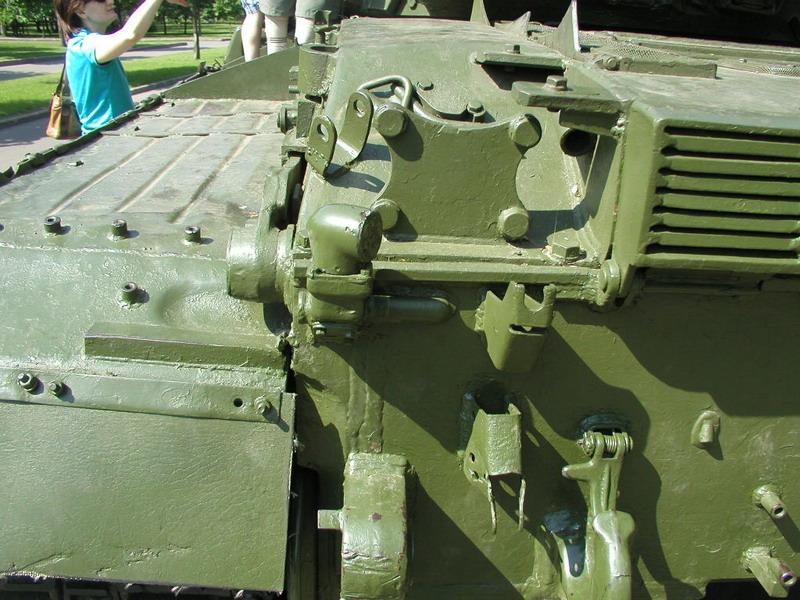

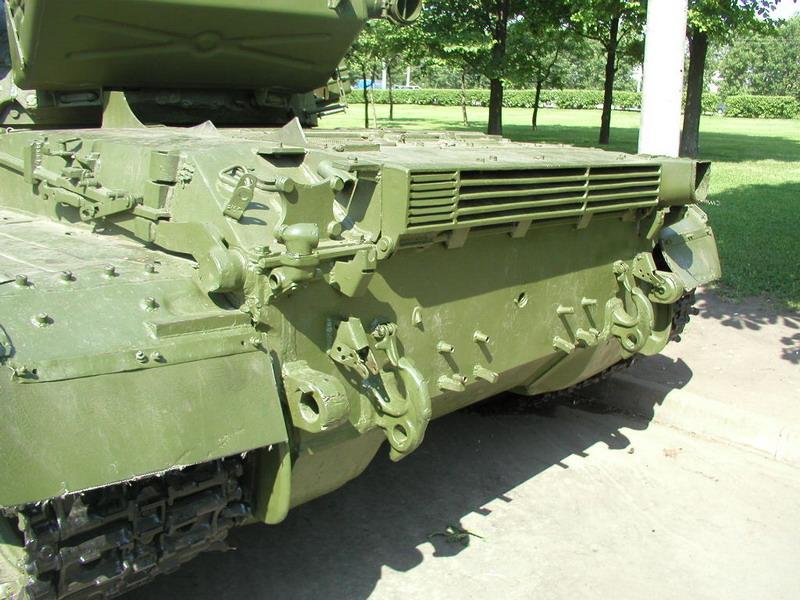

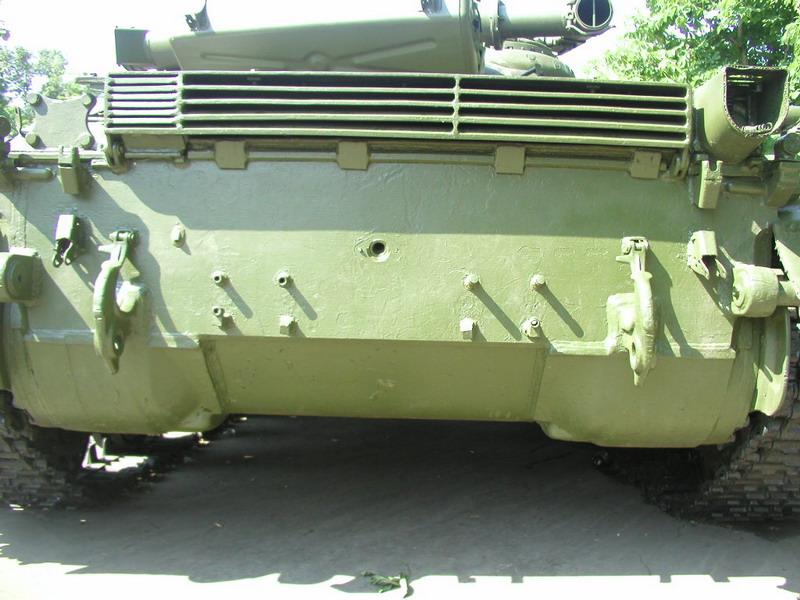

le moteur est situé à l’arrière la boite à vitesse avait sept marches avant et une marche arrière il a utilisé tout au cours de sa vie différent types de motorisation
Sa motorisation lui permettait d’avoir une autonomie de 500 km à une vitesse de 30 km heure il pouvait atteindre 1270 km avec les réservoirs auxiliaires
Le train de roulement était constitué de barres de torsion supportant huit roues il pouvait franchir un obstacle vertical de 80 cm de haut et une tranchée de deux mètres 80 il pouvait franchir avec le schnorkel de combat des coupures humide de cinq mètres de profondeur par contre sans préparation il pouvait immédiatement franchir des coupures de 1.80 m de profondeur

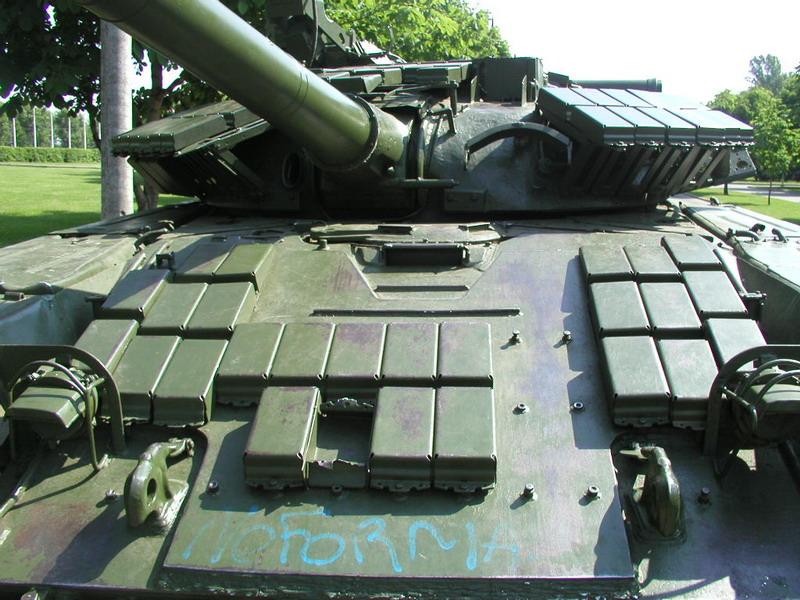

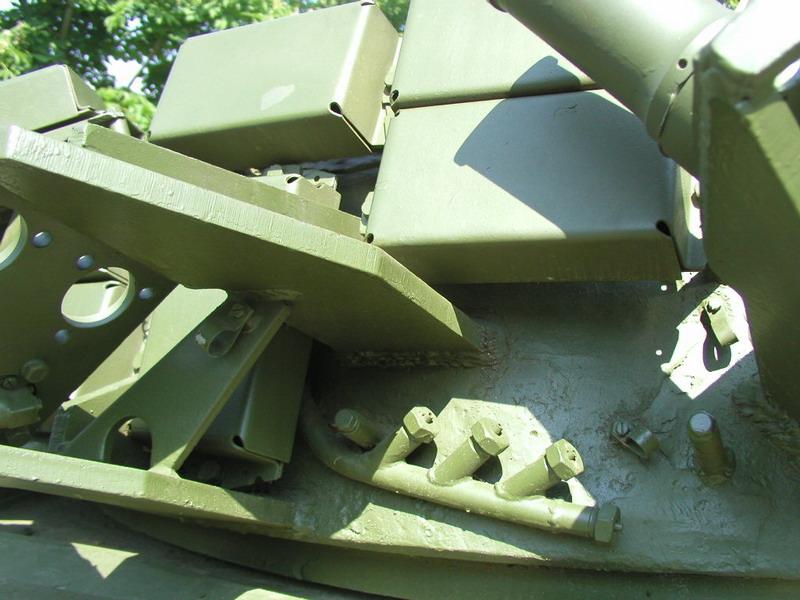

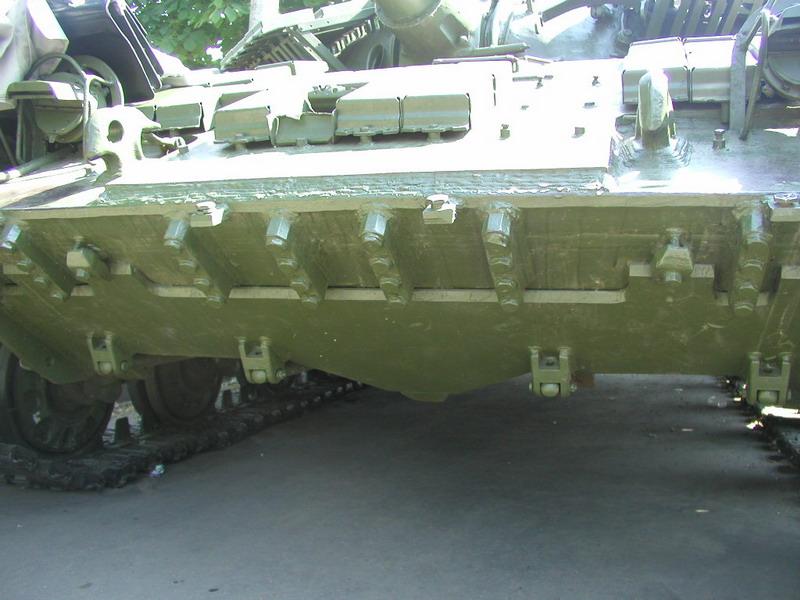

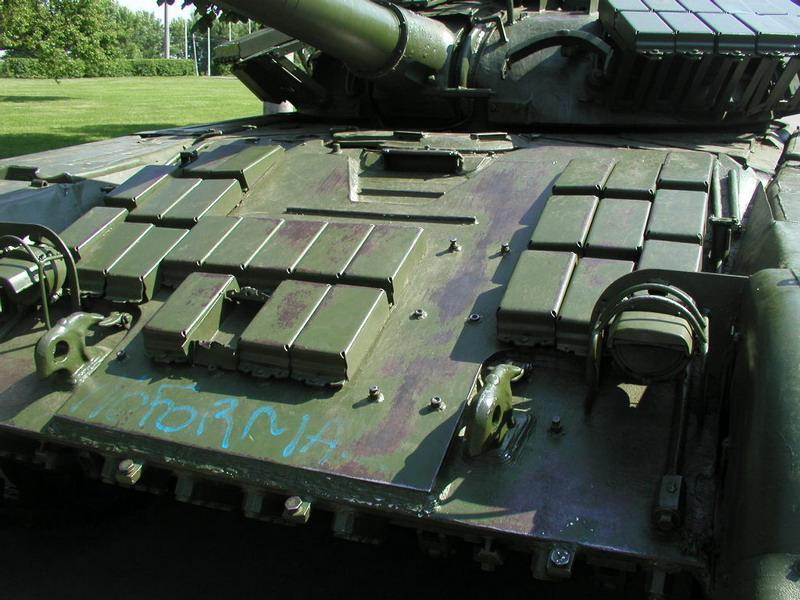

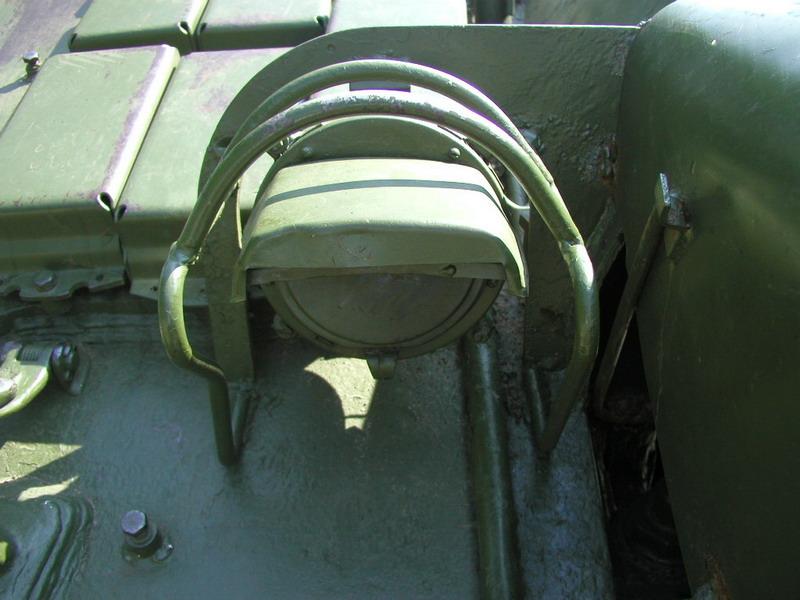

le châssis était un châssis soudé avec un glacis frontal incliné à 68° pour améliorer la protection celle-ci pouvait être accrue en montant des briquettes ERA  Ce blindage apportait une protection maximale en effet les projectiles de 105 mm étaient incapables de le percer à plus de 500 mètres
Ce blindage a été modifié cinq fois le premier fut une combinaison de blindage de type Ka qui offrait une protection de 3350 mm. Cette protection était un blindage composite qui comprenait des plaques d’acier et d’aluminium mélangés
Sur le T. 64 le blindage fut accru Ensuite apparu le blindage ERA de type“Kontakt-”
What you need to know is that the c T64 tank was picked up is very low with the driver on the right side of the chassis could drive head out side or using periscopes and he could mount a windscreen who protect from wind dust and some small arms
The turret is located in the center of the chassis it is a composite shielding as chassis and the protection has been always improved
The chief of vehicle is on the right and the gunman had left the first is in charge of coordinating the char and the second of the fire.The commander can use a 12.7mm MG anti-aircraft, powered with 300 cartridges . This MG can be firing of inside the tank
He further at its dispoition a coaxial 7.62mm PKT MG powered with 1250 cartridges
The main armament of gun evolved throughout its existence but it was in general the 125mm cannon 2A46-2 50.8 calibers with a length of 6.35 m.
Despite the problems of developing a weapon was very good similar to the L7 NATO 105mm gun . He had a life somewhat limited in war situation. It was powered by a system of automatic loading, and he could also fire missiles ( there were between four and six missiles normally in the turret while the projectiles (28 ) But this system required maintenance and manipulation by qualified personnel
The engine is located behind the MBT. He has 7 gear 6 forward and 1 back
while he used during his lifetime different types of engines
Its engine allowed him to have autonomy of 500kms at 30km/h and with the auxiliary tanks he has a range of 1270 kms
The running gear consisted of torsion bars supports eight wheels he could pass through a vertical barrier of 80 cm in height and a trench 2.8
Hhe could go with the fighter schnorkel at 5 metres deep hand without preparation he could immediately pass cuttings 1.80 m depth
The chassis was a welded chassis with a front glacis tilted at 68 ° to improve the protection it could be increased amount of briquettes
This shield provided maximum protection, in fact, the 105 mm projectiles were unable to penetrate more than 500 metres
This shield has been amended five times the first was a combination of shielding type Ka which offered protection to 3350 mm. This protection was shielding composite that included steel plates and aluminum mixed
On the T. 64 shielding was increased then appeared shielding ERA type--Kontakt "

T64 B T64 B

Le T64 au combat
cet engin n’a été utilisé au combat que tres peu de fois en Tchéchénie et dans un conflit mineur en Moldavie. En effet lors de la désagrégation de l’URSS en mai 1992 la Moldavie une république située entre l’Ukraine et la Roumanie fut la proie d’une guerre civile entre les moldaves et la minorité russes  qui proclamèrent la république du Dniestr. La minorité russe  fut appuyé par la 14e armée  forte de 10 000 soldats. Durant ce conflit  des T64 furent prêtés aux séparatistes bien que la version officielle parle de vol  et 18 engins furent utilisés par les separatistes
Par contre c’étaient des modèles tous simples qui n’étaient pas équipé de blindage era. Les séparatistes russes habitués aux engins plus rustiques mirent du temps pour se familiariser avec le T. 64 qu’ils utilisèrent pour lancer diverse contre-attaque contre les moldaves avec 50 % de pertes on ne peut pas dire que cet emploi fut probant
The T64 at fight
This device has been used in combat that very little time in Chechnya and in a minor conflict in Moldova. Indeed during the disintegration of the Soviet Union in May 1992 the republic Moldova is located between Ukraine and Romania was engulfed in a civil war between the Moldovan and Russian minorities who proclaimed Dniester republic. The Russian minority, was supported by the 14th army stronger than 10000 soldiers. During that conflict ,18 T64 were loaned to the separatists, although the official version talk robbery and no  training They were all simple models that it was not equipped with shielding era. The separatists Russians separatist  used it to launch various counter-attack against the Moldovan with 50% of losses we can not say that the job was conclusive
Versions T64 B
T-64 B1K : version de commandement du T-64B1
T-64BK : Version de commandement du véhicule T-64B

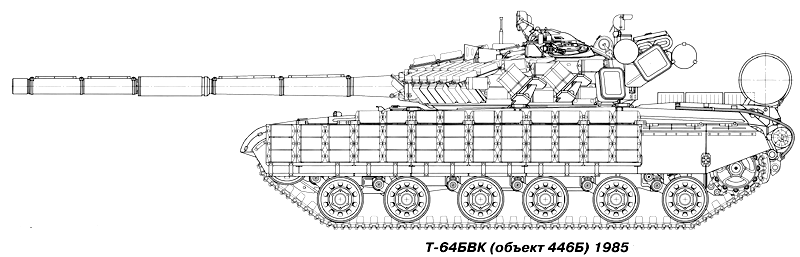

T64 BVK1 : avec un blindage réactif,type ERA et des équipements radio pour l’usage commandement
T64 BR : équipé du canon du T-72/80 qui peut tirer des missiles antichar

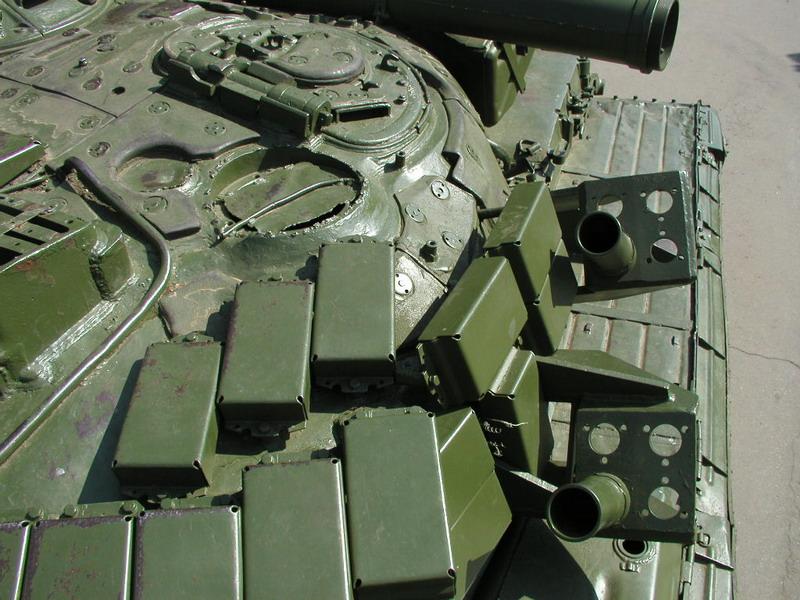

T64 BV: avec blindage à charge explosive,8 DREB sont placés à gauche de la tourelle en 2 groupe de quatre alors que dans la version BR ils sont à droiteVersions T64 B
T-64 B1K: command version of the T-64B1
T-64BK: Version command vehicle T-64B
T64 BVK1: shielding with a reactive type ERA and radio equipment for use command
T64 BR: equipped gun that can fire T-72/80 anti-tank missiles
T64 BV: with shielding to explosive charge, 8 somke dichargers are placed on the left side of the turret into 2 groups of four while in the BR version they are right
va
Conclusion
Ce char a été un char totalement innovant dans son blindage dans le chargement automatique dans la motorisations et sa possibilité de tirer des missiles
Il ouvrit la porte au T80.Actuellement le T. 64 continuent à être un service surtout en Ukraine qui en utilisent 2000 et dans d’autres républiques soviétiques le. Kazastan, Ouzbekistán et la Moldavie Conclusion
The char was a totally new MBT for his armour the automatic loading the engine and the possibility fo fire missiles
He opened the door to the T80.Actuellement T. 64 continue to be a service especially in Ukraine who use 2000 and in the other Soviet republics. Kazastan, Ouzbekistán and Moldo
Caractéristiques
Tonnage 40 tonnes
Longueur avec canon 9.2
largeur 3.4
Hauteur 2.1
Armement 125 mm
coaxial 7.62mm
Tourelle12.7mm
Motorisation
diverses selon versions
Puissance autour de 700 cv
vitesse 60km/h
Autonomie 500 kms à 700 kms,
Specifications
40 tons
Length 9.2 m/with barrel
Width 3.4
Height 2.1
Weaponry 1x125 mm
Coaxial 1x7.62mm
Turret 1x12.7mm
Engines
According to various versions
Power around 700 hp
Speed 60 km / h
Autonomy 500 kms and 700 kms,
