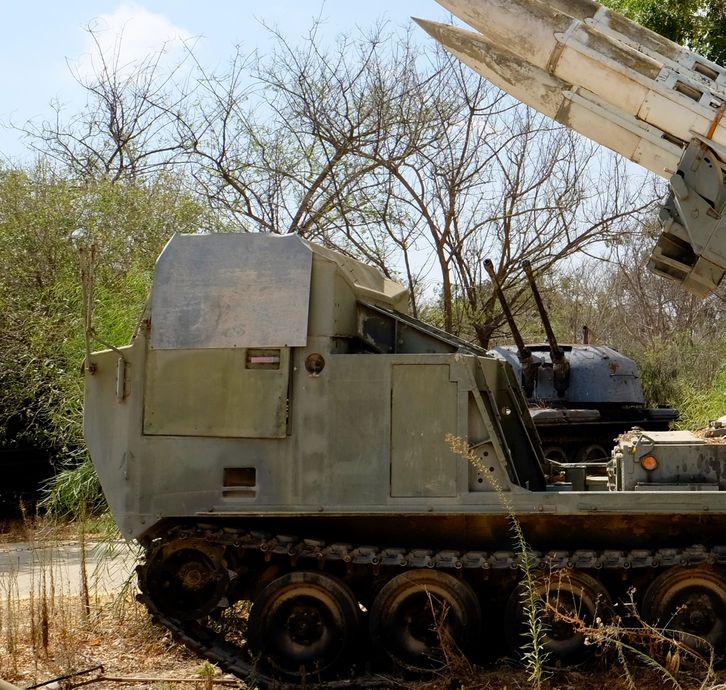

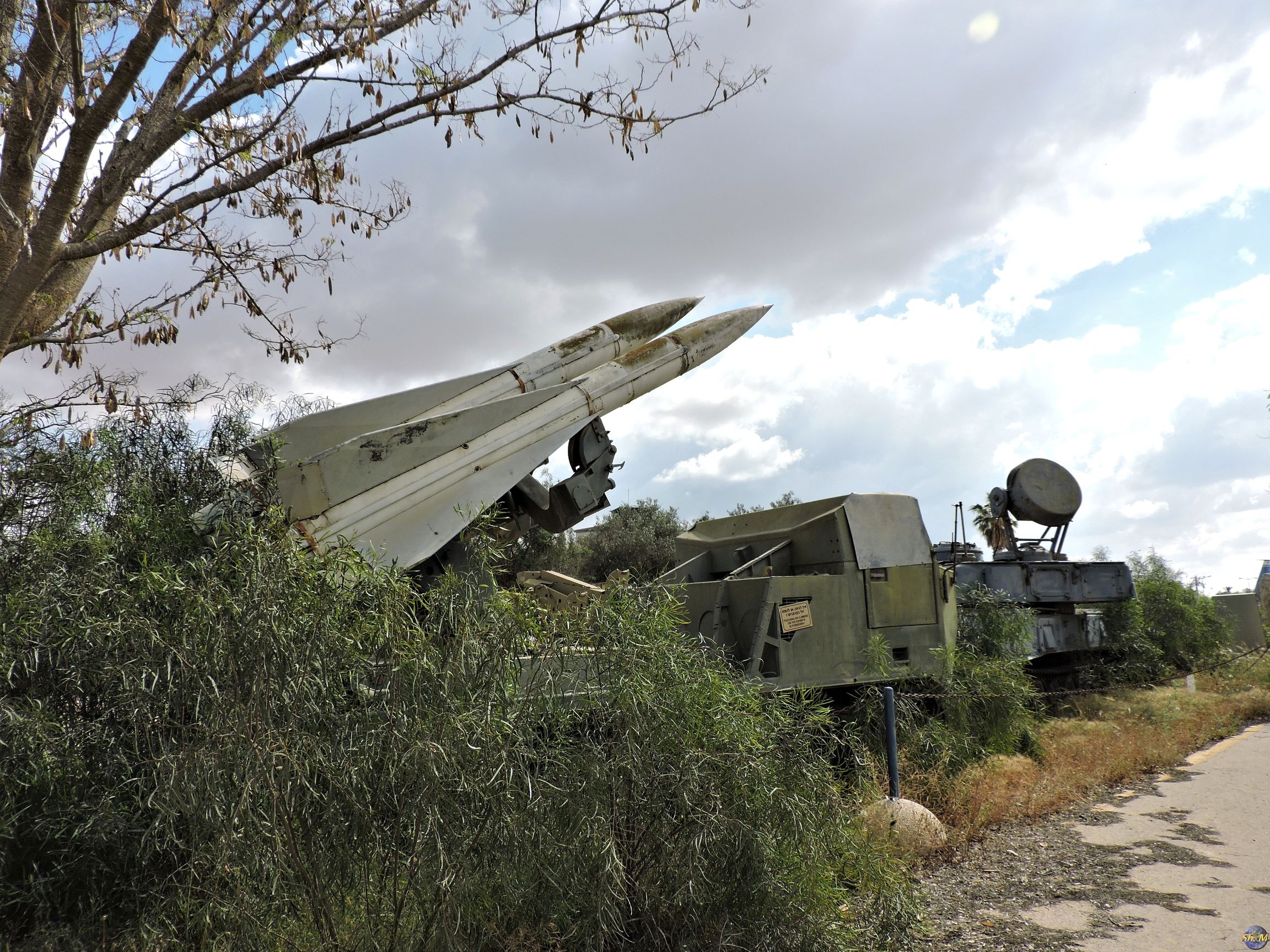

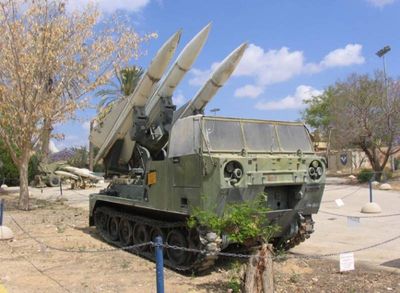

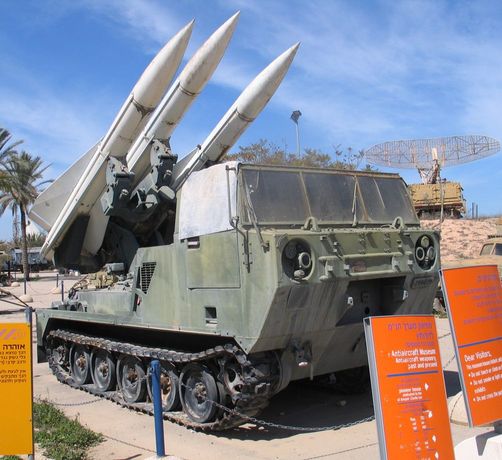

Le M727 est un véhicule porteur à chenilles conçu pour transporter le système de missiles guidés Hawk plus communemant appelé  SP-Hawk
Le véhicule est une version modifiée du véhicule à chenilles de la série M548 dont il conserve la suspension et son GPM  a été développé par la BAe Corporation et déployé en 1969 comme le premier système de missiles anti-aériens guidés Hawk mobile à moyenne portée développé pour l'armée américaine.

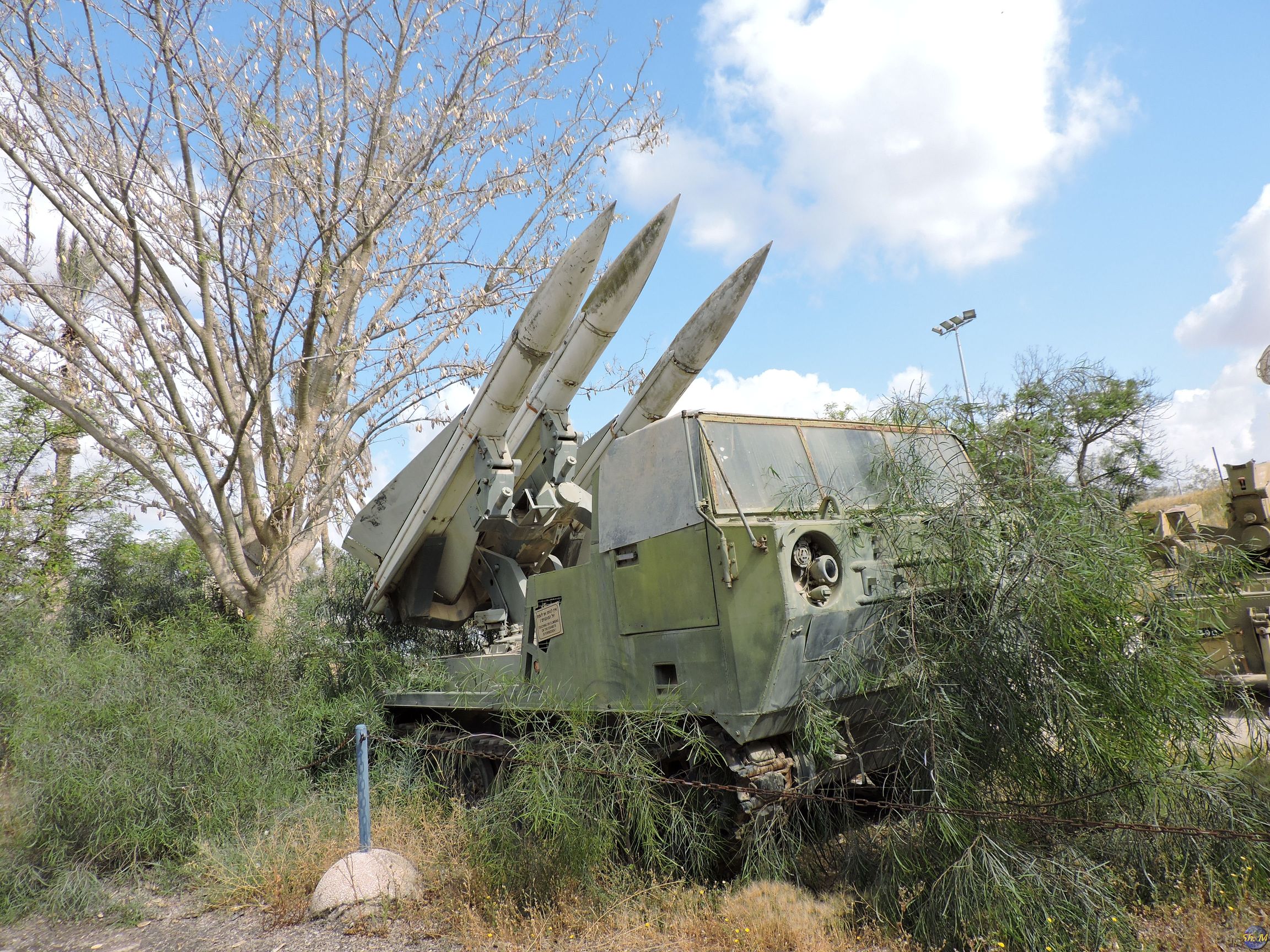

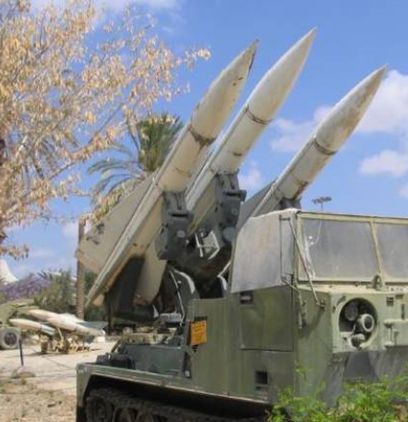

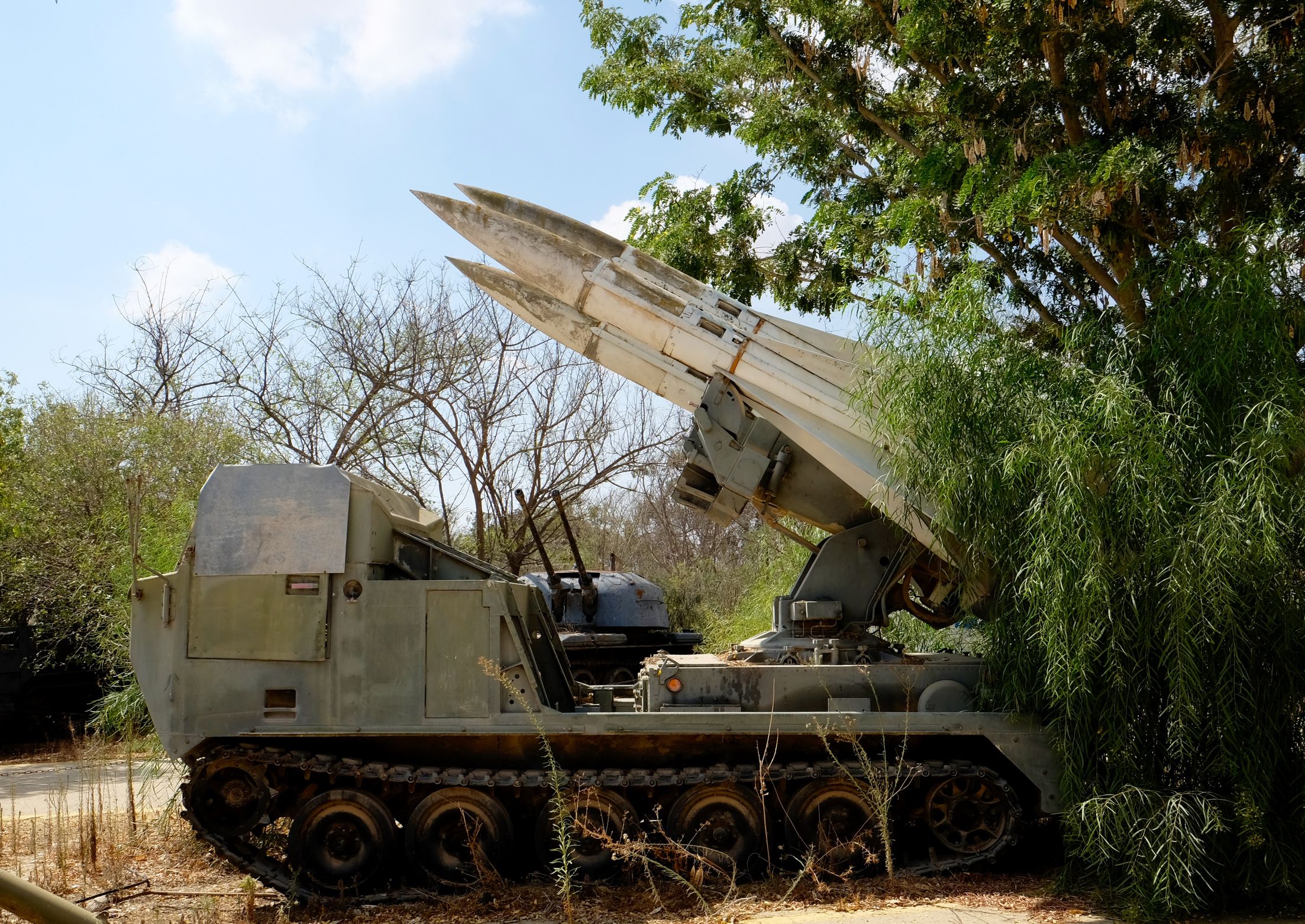

Le vehicule M727 transportait  jusqu'à trois missiles Hawk depuis sa tourelle pivotante montée à l'arrière.
L'arrière de la cabine et du compartiment moteur était recouvert d'un bouclier anti-explosion
Le système de missiles Hawk et son tracteur M727 seront utilisés par Us Amry et exportés Toutefois le but  etait de le déploier en Europe  où la menace d'une invasion soviétique pendant la guerre froide était grande
De plus sa conception chenillée pourrait s'avérer utile dans l'environnement de la région. Il fut construit jusq'en  août 1971.
Pour les trajets sur route pavée, il  utilisait des chenilles en caoutchouc  avec lesqulles il pouvait rouler à 710 kms/h. La vitesse  était plus basse en TT  Mais on pouvait aussi y adapter des chenilles en acier
Le système de suspension comportait une fonction de « verrouillage » qui devait  stabiliser le M727 pendrant le chargement et le tir

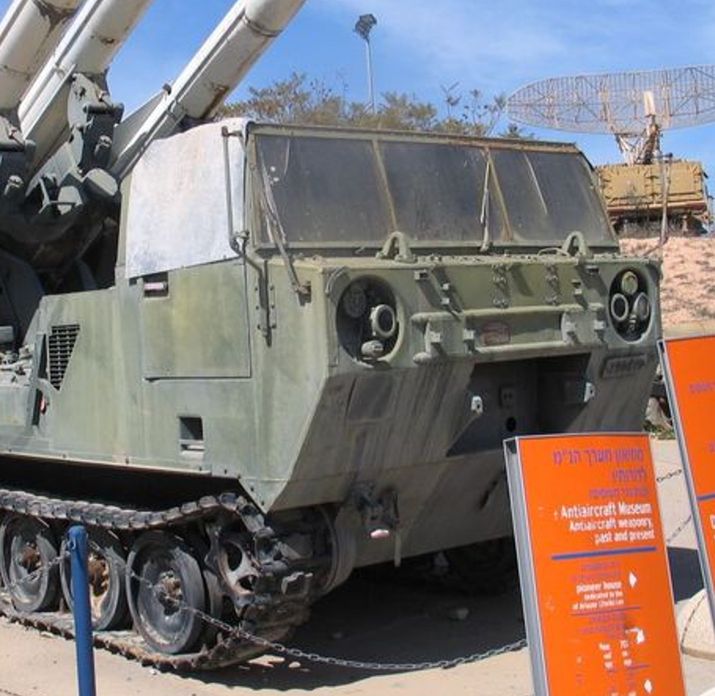

La cabine de l'équipage du M727 était construite avec un  système et  structure de protection anti-retournement » ("Roll Over Protective Structure" ROPS),

Les caractéristiques de conception supplémentaires en matière de sécurité et de stabilité comprenaient un système de suspension à barre de torsion et un système hydraulique sous tension.
Le véhicule avait une capacité de chargement de 7 tonnes pour transporter les missiles et un générateur de 60 kilowatts qui était nécessaire pour alimenter le système de missiles Hawk.
Le M727 avait  une carrosserie entièrement en aluminium  Le châssis était équipé d'un treuil utilisér pour se sortir des passages difficiles . Malgre son poids  il nétait pas amphibie.
Le système missile détait le Raytheon MIM-23 Hawk, un missile guidé sol-air de moyenne portée associé à divers systèmes radar  entré en service en 1960

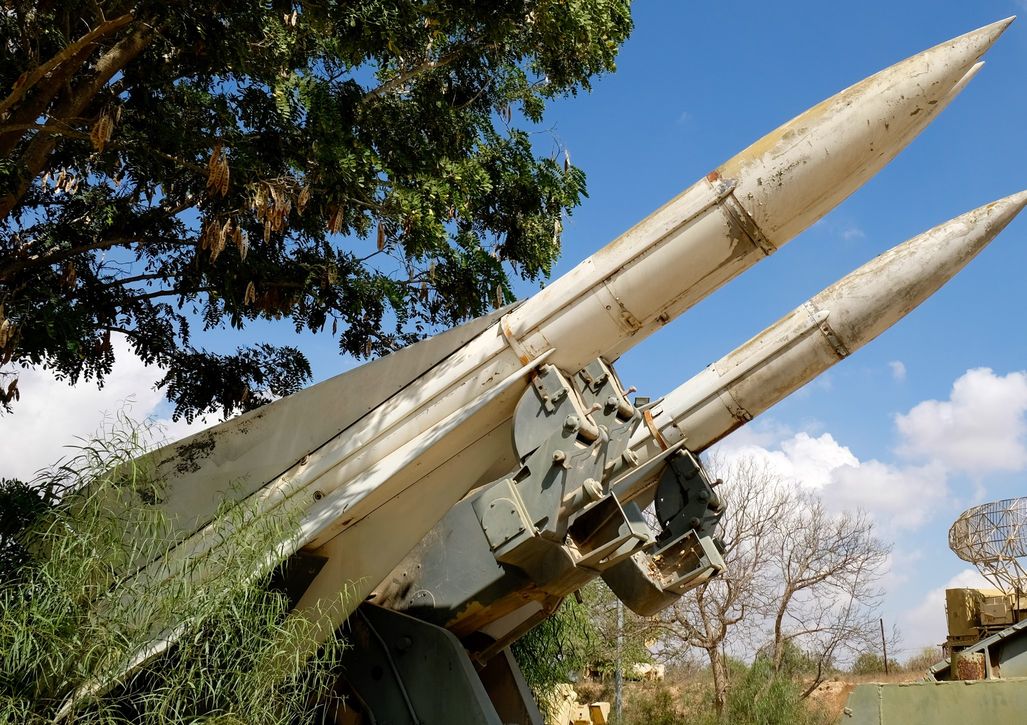

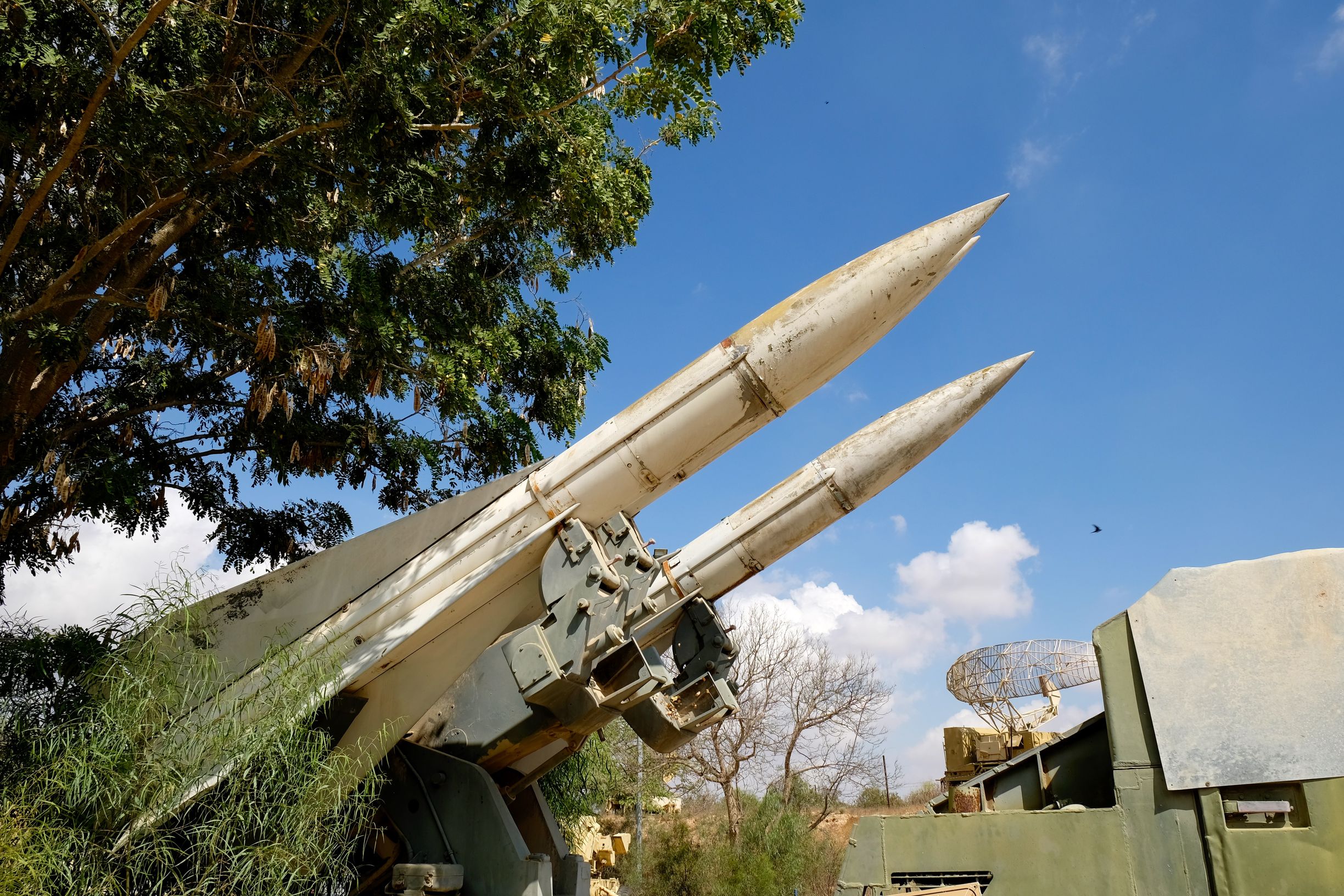

Trois  missiles étaient transportés sur une tourelle traversante du M727 identique au système sour remorque tandis qu'un chargeur-transporteur M501 était utilisé pour recharger les missiles sur le système de tourelle.

Le HAWK a depuis été largement remplacé dans l'armée américaine en 2002 par le MIM-104 Patriot. De même, l'USMC a opté pour le FIM-92 Stinger portable à sa place.
