Le S-200 Angara/Vega/Doubna est connu sous le nom de code OT
ANSA-5 Gammon . C'est un système de missile sol-air de moyenne à haute altitude à très longue portée conçu par l'Union soviétique durant la guerre froide contre les attaques de bombardiers ou d'autres avions stratégiques
Ce système conçu par NPO Almaz (en) est déployé à partir de 1966
Le déploiement initial d'une unité d'essai S-200 utilisant le missile 5V21 d'origine a eu lieu de 1963 à 1964 dans la banlieue de Tallinn en Estonie. Les premiers régiments opérationnels ont été déployés en 1966 avec 18 sites et 342 lanceurs en service à la fin de l'année. En 1967, lorsque le S-200 a été officiellement accepté en service, le nombre total de sites était passé à 22, en 1968 à 40 et en 1969 à 60. vAu fil du temps, le nombre de sites et de lanceurs S-200 a augmenté en URSS, atteignant un sommet de 130 sites et 2 030 lanceurs dans les années 1980 et au début des années 1990.

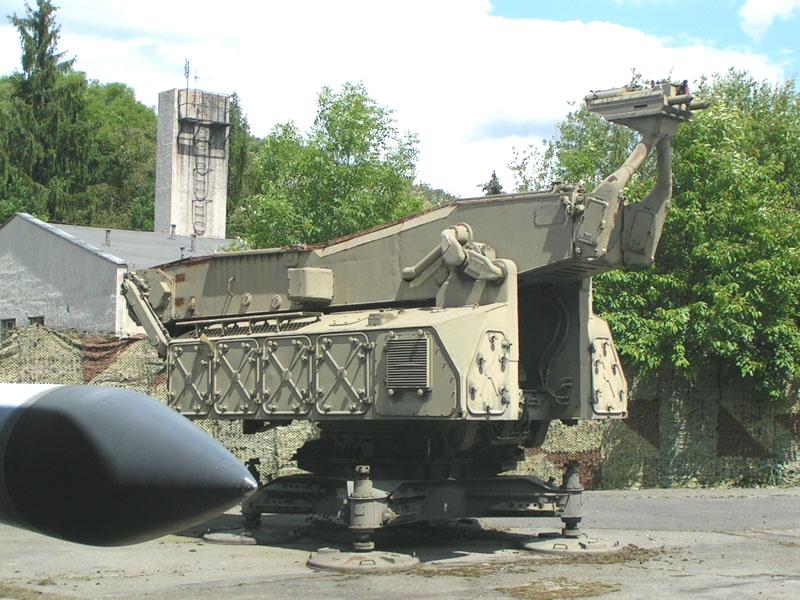

Le missile SA-5 Gammon est monté sur une seule station au sol. Le S-200 est normalement transporté depuis les zones de stockage du bataillon sur des camions modifiés (8 x 8) et chargé sur les lanceurs.
 |
Missile

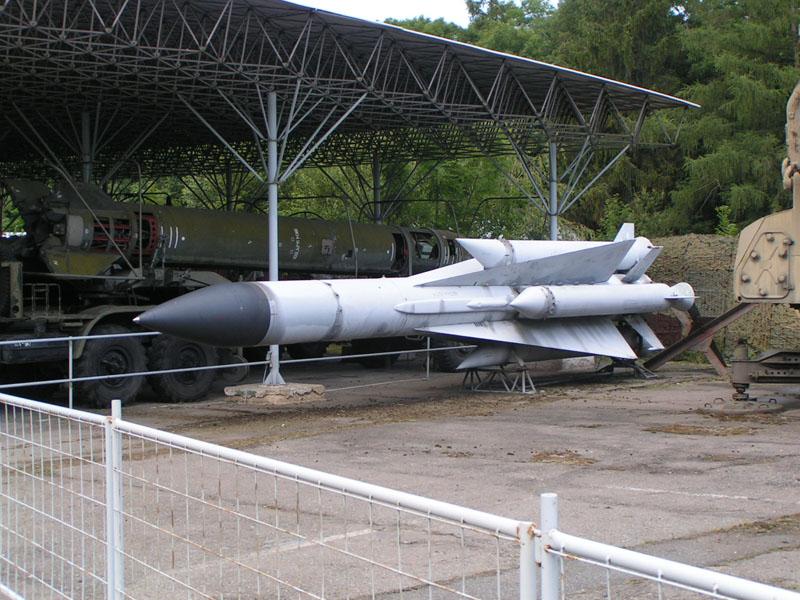

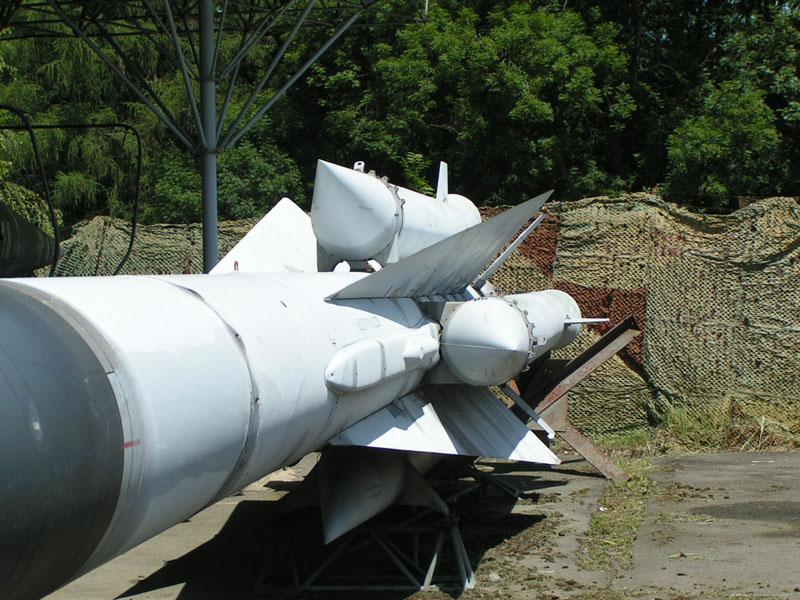

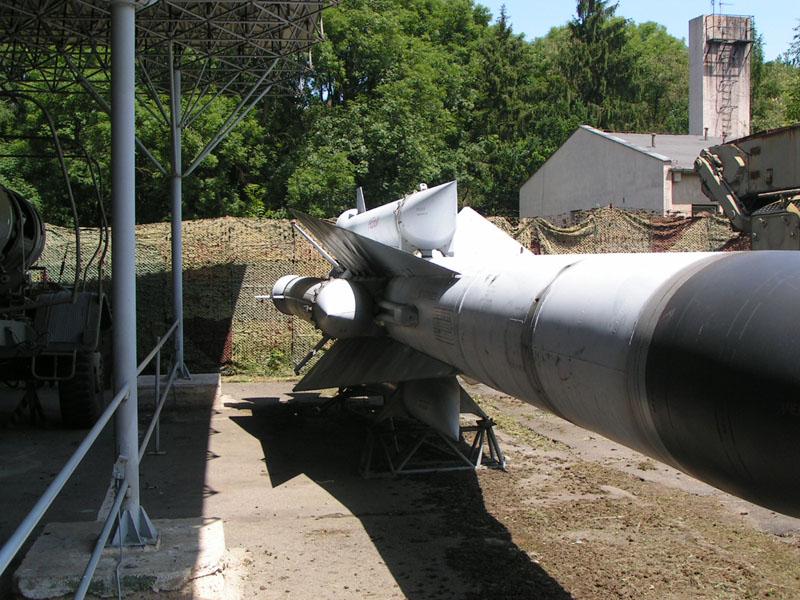

Le missile SA-5 Gammon est lancé par 4 propulseurs à propergol solide. La portée maximale est comprise entre 150 et 300 km, selon le modèle. La vitesse maximale de la cible est d'environ Mach 4. L'altitude effective est de 300 à 20 000 m pour les premiers modèles et jusqu'à 35 000 m pour les modèles ultérieurs. L'ogive est soit une charge explosive à fragmentation de 217 kg déclenchée par un détonateur de proximité radar ou un signal de commande, soit une charge nucléaire de 25 kt déclenchée uniquement par un signal de commande. Chaque missile pèse environ 7 018 kg au décollage. La version initiale, le S-200 (désignation américaine SA-5a) déployée en 1963, utilisait le missile guidé par commande 5V21 d'une portée de 150 km avec une charge militaire conventionnelle. La seconde version, le S-200V Angara (désignation américaine SA-5b) déployé en 1971, utilisait le missile 5V28 à plus longue portée de 250 km. Il s'agissait d'une arme à double capacité utilisant soit une charge militaire conventionnelle à fragmentation HE de 217 kg à détonation commandée ou à fusion de proximité, soit une charge nucléaire à détonation commandée de 25 kT avec un autodirecteur radar semi-actif. La seule version d'exportation de la charge militaire conventionnelle était désignée S-200VE (Vega). La version finale était le S-200D Angara (désignation américaine SA-5c), avec une date d'IOC de 1975 et qui utilisait le missile 5V28V avec une manœuvrabilité améliorée, un système de guidage radar amélioré utilisant des capacités ECCM améliorées et une portée maximale de 300 km. La version d'exportation à charge militaire conventionnelle uniquement était désignée S-200DE Vega. Il est également possible qu'une version de missile anti-radar à tête chercheuse passive ait été développée dans les années 1970 pour être utilisée contre les brouilleurs à distance et les premières variantes d'avions de type AWACS.
Radar de commandement et de contrôle
L'unité de commandement d'un régiment SA-5 S-200 dispose d'une section radar avec un seul radar d'alerte précoce à bande D (désignation OTAN « Big Back ») d'une portée de plus de 500 km. Chaque bataillon de missiles dispose d'un radar de recherche et d'acquisition de cibles à bande E/F P-35M (désignation OTAN « Bar Lock-B ») d'une portée de 320 km avec un système IFF à bande D intégré, d'un radar de guidage de missiles à bande H 5N62 (désignation OTAN « Square Pair ») d'une portée de plus de 270 km, de six lanceurs monorails semi-fixes 5P72 avec unités de chargement de soutien et cabines de préparation avant le lancement et de centrales électriques alimentées au diesel.

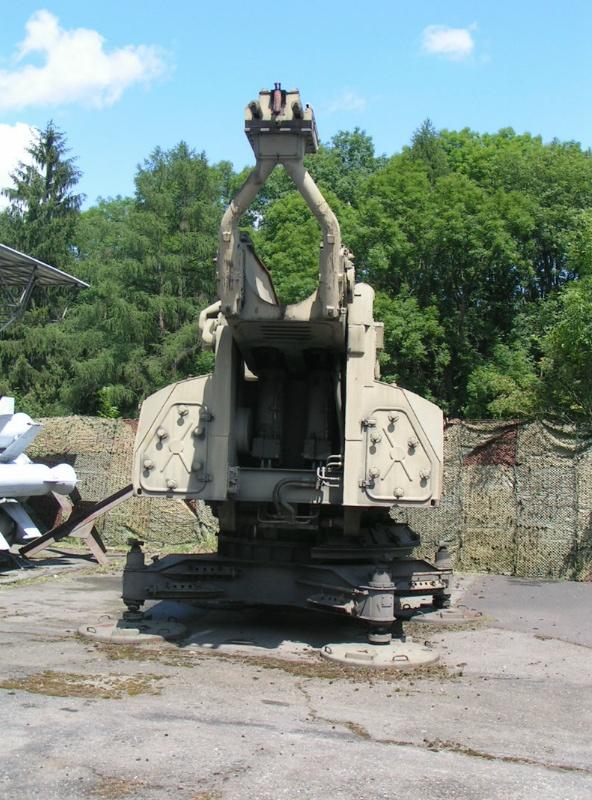

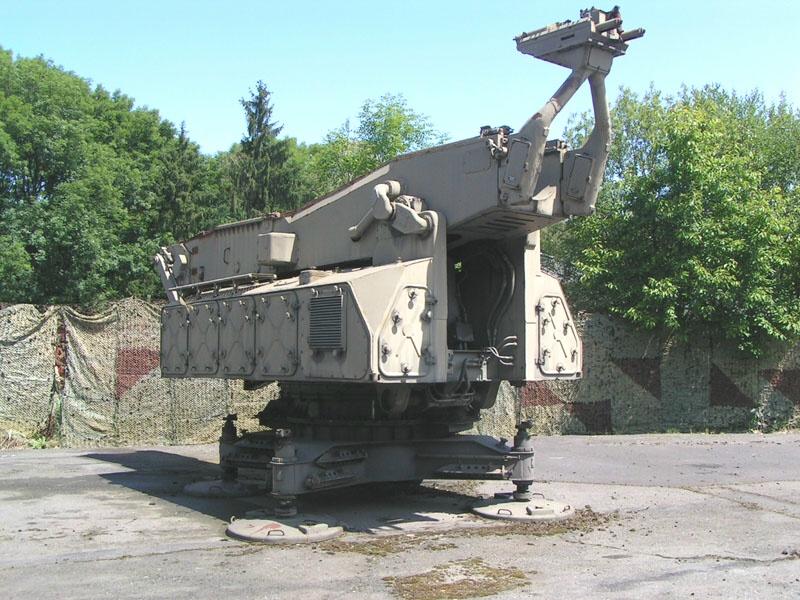

Chaque bataillon de SA-5 Gammon est composé de 6 lanceurs de missiles à rail unique pour les missiles de 10,72 m de long et d'un radar de contrôle de tir. Il peut être relié à d'autres systèmes radar à plus longue portée. Lors de son utilisation dans leRussieDans l'armée, le SA-5 Gammon (S-200) était organisé en brigades de missiles antiaériens. Celles-ci étaient constituées de deux ou trois régiments avec deux bataillons de cinq S-200 de six lanceurs chacun. Ceux-ci étaient disposés en cercle autour du radar 5N62 (« Square Pair ») du bataillon et de deux ou trois bataillons de S-125, chacun avec quatre lanceurs quadruples pour assurer une couverture à basse altitude à la fois pour les installations gardées et pour les bataillons S-200. De plus, chacun des bataillons SAM disposait d'une sous-unité de canons antiaériens automatiques (AAA) de calibre léger (23 mm ZU-23) ou moyen (57 mm S-60).
Utilisateurs
Algérie, Azerbaïdjan, Biélorussie, Bulgarie, République tchèque, Géorgie, Hongrie, Iran, Kazakhstan, Lettonie, Libye, Moldavie, Ouzbékistan, Myanmar, Pologne, Syrie, Turkménistan, Ukraine,Russie.
 |
Versions:
- SA-5 a (S-200A "Angara") : avec le missile V-860/5V21 ou V-860P/5V21A, introduit en 1967, portée 160 km (88 mi), plafond 20 km (66 000 ft)
- SA-5b (S-200V "Vega") : missile V-860PV/5V21P, introduit en 1970, portée 250 km (155 mi), plafond 29 km (95 000 ft)
- SA-5b (S-200 "Vega") : avec le missile V-870, portée augmentée à 300 km (186 mi) et plafond à 40 km (125 000 ft) avec le nouveau missile plus court et le moteur à combustible solide
- SA-5b (S-200M "Vega-M") : avec le missile V-880/5V28 ou Missile V-880N/5V28N², portée 300 km (186 mi), plafond 29 km (95 000 pi)
- SA-5b (S-200VE "Vega-E") : avec le missile V-880E/5V28E, version export, charge explosive uniquement, portée 250 km (155 mi), plafond 29 km (95 000 pi)
- SA-5c (S-200D "Dubna") : avec le missile 5V25V, V-880M/5V28M ou V-880MN/5V28MN², introduit en 1976, charge explosive ou nucléaire, portée 400 km (248 mi), plafond 40 km (125 000 pi).
