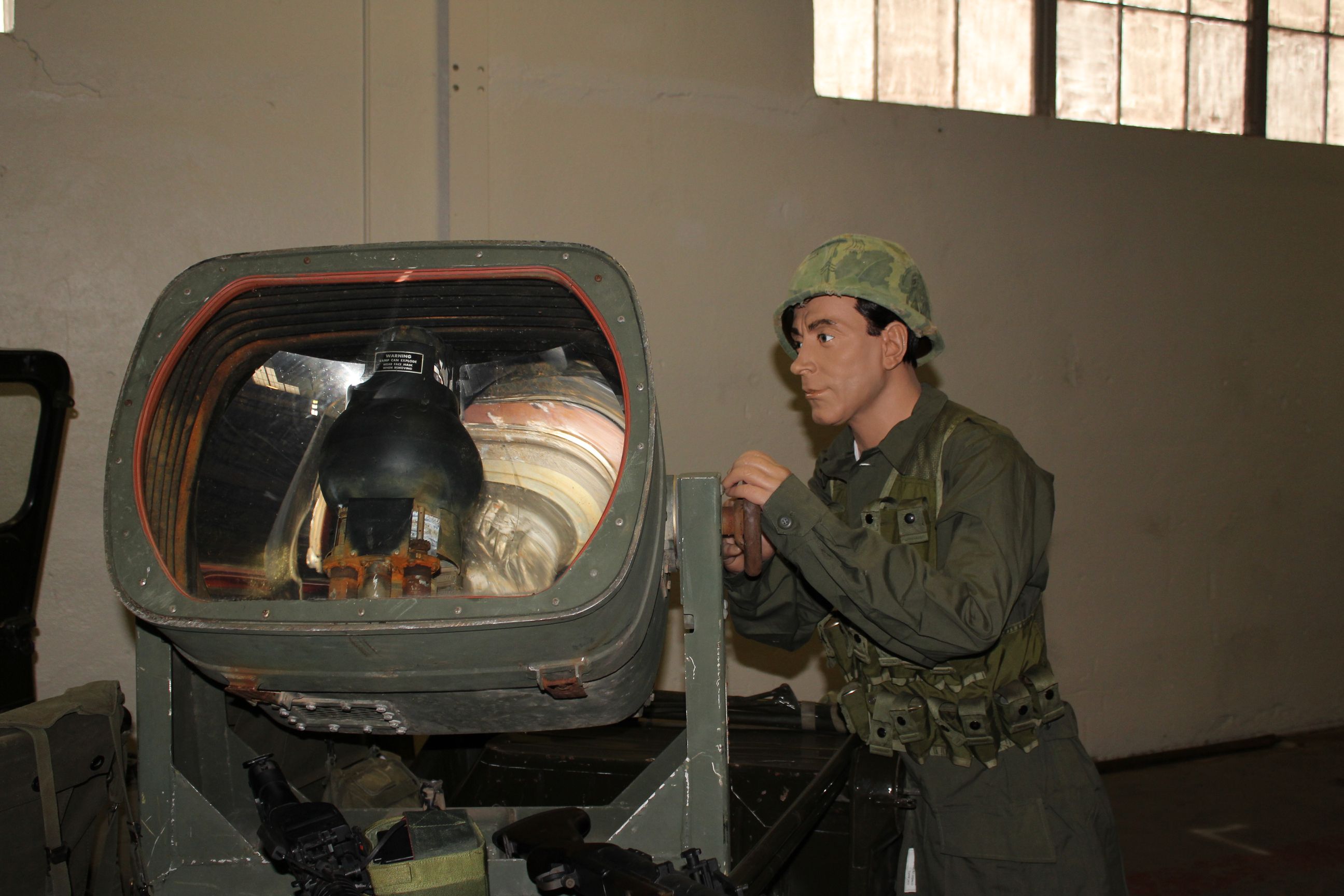

Le projecteur ou Searchlight AN/GSS-14(V)1, AN/GSS-14(V)2, AN/VSS-1(V)est une unité polyvalente, légère et mobile qui fournit un faisceau étroit ou large de lumière de haute intensité en mode visible ou infrarouge.
Lorsque le projecteur est utilisé en mode infrarouge, un filtre infrarouge (IR) est placé sur le trajet de la lumière. L'AN/GSS-14(V)1 et l'AN/VSS-1(V)1 utilisent un filtre IR noir, qui est utilisé avec les dispositifs de visualisation IR. Le filtre noir émet une lueur qui peut être visible jusqu'à 100 mètres. L'AN/GSS-14(V)2 et l'ANIVSS-1(V)2 utilisent un filtre IR rose, qui peut être utilisé avec les dispositifs de visualisation IR et d'intensification d'image. Le filtre rose émet une lueur qui peut être visible de 800 à 1000 mètres. Le fait de dépasser temporairement la durée de fonctionnement du projecteur de 15 à 20 secondes permet d'obtenir une augmentation de 50 % de l'intensité lumineuse. L'émission lumineuse peut être interrompue sans nécessiter une coupure de courant par le fonctionnement du projecteur en cas de panne de courant ou de veille. Un projecteur est doté d'un matériel de montage pour une utilisation sur des chars, et l'autre est doté d'un support universel pour une utilisation sur des jeeps et des tours, comme suivant : a. Le projecteur infrarouge AN/VSS-1(V) est un projecteur monté sur char (fig. 1-1 et 1-2). b. Le projecteur infrarouge
ANIGSS-14(V) est un projecteur monté universel (fig. 1-3 et 1-4) normalement utilisé sur une jeep ou une tour.
Le projecteur est composé de deux unités de fonctionnement principales

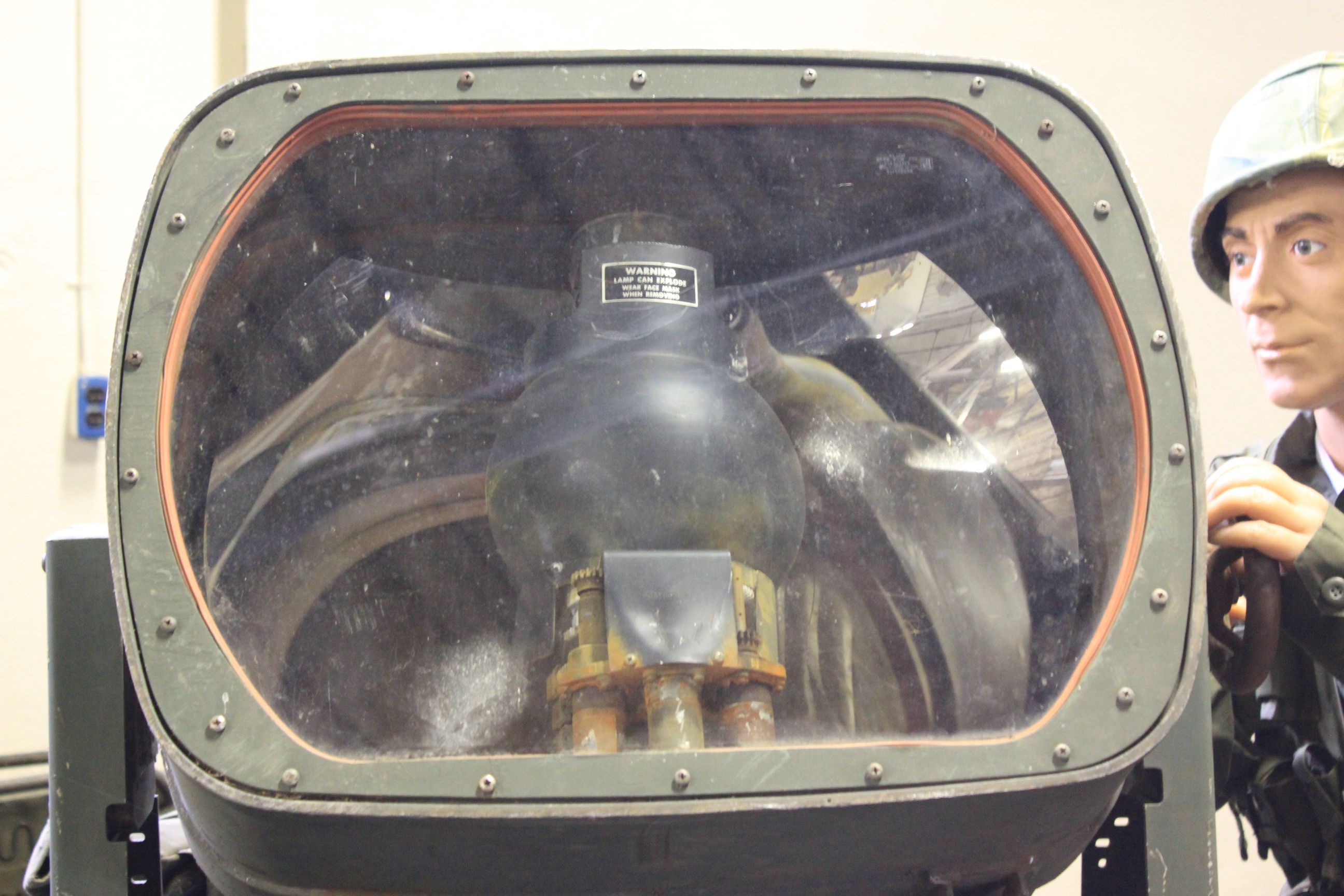

Le sous-ensemble du projecteur et un boîtier de commande. Il est livré avec un étui en toile pour la protection et le stockage des manuels techniques. Certaines applications de projecteur comprennent un ensemble de montage antichoc, un support de jeep ou de tour, et des câbles d'alimentation Une source d'alimentation appropriée est nécessaire pour le fonctionnement.a. Le sous-ensemble du projecteur est composé de l'ensemble boîtier du projecteur qui contient la plus grande partie des composants du projecteur ; de l'ensemble capot, qui contient le verre du capot ; et de l'ensemble couvercle qui protège l'ensemble capot. Le sous-ensemble du projecteur permet les diverses applications de montage, connexions de composants ou de câbles, et protège les composants internes des dommages physiques et de l'exposition à la poussière et à l'humidité. Le boîtier du projecteur en aluminium moulé constitue la base pour la fixation des composants internes, de divers types de supports, de la connexion de câble et, avec l'ensemble de capot, protège les composants internes des dommages physiques et de l'exposition à la poussière et à la saleté. L'ensemble boîtier de lampe, monté entre les coudes supérieur et inférieur du système de soufflage, se compose de la lampe Zenon, du filtre infrarouge, du bouclier occultant, de la lentille réfracteur et des engrenages d'entraînement du boîtier de lampe. Certains ensembles boîtier de lampe peuvent contenir un réflecteur secondaire et une lentille transparente. La source et le type de lumière (visible ou infrarouge) proviennent de ce point. Le couvercle de la lampe, situé devant l'ensemble boîtier de lampe, agit comme un écran de protection contre la lumière pour garantir que toute la lumière de la lampe au xénon est dirigée vers le réflecteur principal et empêche les fuites de lumière pendant le mode de fonctionnement en panne ou en veille. L'ensemble d'entraînement de la lampe se compose de trois moteurs d'entraînement, de trois fusibles et de six interrupteurs de fin de course. Les moteurs d'entraînement, montés sur le coude inférieur devant l'ensemble boîtier de lampe, modifient la position du filtre infrarouge, du bouclier d'occultation et de la lentille réfracteur, et modifient ainsi le mode de fonctionnement sélectionné par l'opérateur. Les interrupteurs de fin de course arrêtent les moteurs d'entraînement lorsque le filtre infrarouge, le bouclier d'occultation et la lentille réfracteur ont atteint la bonne position. Les fusibles protègent les moteurs d'entraînement contre la surchauffe. Le réflecteur primaire, situé directement derrière les interrupteurs de fin de course, est utilisé pour façonner et réfléchir la lumière produite par la lampe au xénon. L'ensemble échangeur de chaleur est monté sur le côté gauche de l'ensemble boîtier du projecteur. L'ensemble ventilateur fait circuler l'air à travers l'ensemble boîtier de lampe pour refroidir la lampe au xénon et empêcher l'explosion de la lampe chaude. L'air aspiré par le moteur du ventilateur à travers le filtre d'entrée du ventilateur passe par l'échangeur thermique et est expulsé par le filtre de sortie du ventilateur au bas du boîtier du projecteur. Si nécessaire, le fonctionnement du ventilateur se poursuivra après que l'alimentation du projecteur ait été coupée pour assurer un refroidissement correct de la lampe au xénon. L'ensemble convertisseur monté dans la partie inférieure droite du boîtier du projecteur, fournit des tensions de sortie en courant alternatif (ca) et en courant continu (cc) à l'ensemble allumeur pour l'allumage de la lampe au xénon. ( |
|
