M 817 1968 2.5 ton Dump Truck

M 817 1968 2.5 ton Dump Truck
English Translation


Le M817 est la version du camion benne M809 5 tonnes, Ce camion est utilisé pour le transport de divers matériaux. l'équipement et ou le personnel dans toutes les conditions météorologiques. Il est comparable aux camions M39 G 744 de 5 tonnes
Le M-39 de cinq tonnes camion 6x6 est apparu au début des années 50 comme une version plus puissante du M35 2 tonnes et demi qui servent les forces armées américaines depuis des décennies.
Plus de 92000 de M-809 ont été produits par AM General Corporation à partir de 1970 jusque dans les années 1980. pour l’US Army et d’autres armées étrangères.
Histoire
Dans l’US Army au début des années 70 AM General reçoit un contrat pour développer une série de camion de 2 et 5 tonnes de capacité . Cela donnera la série M809 5 Tons de charge utile dont la durée de vie opérationnelle est de 20/22 ans. En plus du développement de la série M809 AM General élabore une deuxième série de camion de 5 tonnes, le M939
Avec cette série M 939 AM General reçoit un contrat pour la production de plus de 21.000 véhicules en 1982.
Actuellement en 2010, les versions les plus communes des véhicules de série M809 en service sont les camions M813A1, Cargo, ridelles, 6x6 et le camion M816, Wrecker
Versions M809 5 Ton
M246 - Camion 5 tonnes, 6x6, tracteur, Wrecker
M246A2 - Camion de 5 tonnes, 6x6, tracteur, Wrecker
M809 - Châssis, camion de 5 tonnes, 6x6
M809A1 - Camion de 5 tonnes, 6x6, tracteur
M810 - Châssis, camion de 5 tonnes, 6x6
M811 - Châssis, camion de 5 tonnes, 6x6
M812 - Châssis, camion de 5 tonnes, 6x6
M812A1 - Transport Pont flottant
M813 - Camion de 5 tonnes, 6x6, Cargo
M813A1 - Camion de 5 tonnes, 6x6, Cargo avec hayon / ridelles compatible avec M814 M35A2C - Camion de 5 tonnes, 6x6, Cargo, LWB
M815 - Camion de 5 tonnes, 6x6, Bolster
M816 - Camion de 5 tonnes, 6x6, Dépannage moyen, il est capable de récupérer / remorquage des véhicules 5 tonnes, il a 2 treuils( avant et arrière) et une grue hydraulique
Le M816 est le dépanneur variante récupération de la série M809 . Il est capable de récupérer et de remorquer tous véhicule de 5 tonnes et est équipé d'un treuil avant de 4.5 tonnes et un treuil arrière d’une capacité de 9 tonnes . Le M816 dispose d'une grue hydraulique, qui a une capacité de levage de 9 tonnes avec les stabilisateurs et 4.5 tonnes sans stabilisateurs
M817 - Camions de 5 tonnes, 6x6, Dump
M818 - Camions de 5 tonnes, 6x6, tracteur est la variante tracteur de la série M809 véhicules
Il a un treuil avant et une cinquième roue, qui est utilisé pour transporter des semi-remorques adaptables avec des charges allant jusqu'à 17 tonnes en tout terrain et 22 tonnes sur route. Le treuil avant qui est monté sur certains M818 a une capacité de traction de 9 tonnes.
M820 - Camions de 5 tonnes, 6x6, Van extensible
M820A2 - Camions de 5 tonnes, 6x6, Van extensible
M821 - Camions de 5 tonnes, 6x6, Pontage
Description
Le M817 peut transporter 9 tonnes de charge sur route et 4.5tonnes en tout terrain
A plein charge il peut tracter des remorques avec des charges supplémentaires jusqu'à 13,5 tonnes sur les autoroutes et les 75.tonnes en tout terrain Il est équipé d'une benne en acier soudé qui s'étend par-dessus de la cabine du camion pour éviter les dommages lors du chargement.
Les M809 sont équipés d'un moteur NHC-250 diesel Cummins, à 5 vitesses avec boîte manuelle et une boîte de transfert à 2 vitesses. La vitesse de pointe du M809 est de 86 kilomètres/h équipé d'une transmission manuelle.
Il a également un contrôle centralisé sur le de tableau de bord du gonflage des pneus (CTI) Avec cette fonction le conducteur joue sur la pression des pneus en fonction des conditions du terrain alors que le véhicule est en mouvement. Le véhicule avec CTI possède une capacité de remorquage améliorée même dans les conditions climatiques les plus sévères et cela contribue à la longévité du véhicule et réduire les coûts de cycle de vie
Ce camion est équipé de réservoirs de carburant doubles ce qui augmente son autonomiel jusqu’à 650kms chargé et 780kms vide.
Caractéristiques
Poids: 10.5tons
Longueur: 6.93 m
Largeur: 2.47m
Hauteur: 2.87m
Garde au sol: 26.6cm
Moteur: 6 cylindres en ligne, refroidissement liquide, compression
CV 240
Transmission: 5 vitesses, Manuelle
Boîte de transfert: 2 vitesses, Manuelle

,

M817 Truck, Dump, 5 TON, 6x6, without winch,


The M817 is the dump truck variant of the M809 series of 5 ton trucks., This truck is utilized to transport various materials. equipment, and or personnel in all weather conditions . Similar to the M39 (G 744 ) Serie of 5 tons trucks The M-39 series five ton 6x6 truck appeared in the early 1950s as a heavier variant of the 2 ½ tons M35 who served U.S. Army forces for decades.
Over 92,000 of the M-809 series trucks were produced by AM General Corp. from 1970 into the 1980s. for U. S. Armed Services and friendly overseas nations.
History
In the early 70s U. S. Army contracted AM General to perform engineering development work on it’s 2- and 5-ton truck series. The M809 Series 5 ton trucks' average useful life is 20-22 years. In addition to the development of the M809 truck series, AM General developed a second 5-ton truck series, the M939 With this M 939 AM General won a contract for the production of over 21,000 vehicles in 1982. As now ( 2010) the most common versions of the M809 Series vehicles in service were the M813A1 Truck, Cargo, Dropside, 6x6 and the M816 Truck, Wrecker
The variants of the M809 Series 5 Ton Truck are
M246 - Truck, 5-ton, 6x6, Tractor, Wrecker
M246A2 - Truck, 5-ton, 6x6, Tractor, Wrecker
M809 - Chassis, truck, 5-ton, 6x6
M809A1 - Truck, 5-ton, 6x6, Tractor
M810 - Chassis, truck, 5-ton, 6x6
M811 - Chassis, truck, 5-ton, 6x6
M812 - Chassis, truck, 5-ton, 6x6
M812A1 - Transporter Bridge Floating
M813 - Truck, 5-ton, 6x6, Cargo
M813A1 - Truck, 5-ton, 6x6, Cargo with tailgate/dropsides compatible with M35A2C M814 - Truck, 5-ton, 6x6, Cargo, LWB
M815 - Truck, 5-ton, 6x6, Bolster
M816 - Truck, 5-ton, 6x6, Wrecker, medium It is capable of recovering/towing all 5-ton vehicles He has 2 winchs front and rear ) and a hydraulic crane The M816 is the wrecker/recovery variant of the M809 Series vehicles. It is capable of recovering/towing all 5-ton vehicles and below and is fitted with a 10,000 pounds capacity front winch and a 9 tones capacity rear winch. The M816 has a hydraulic crane, which has a lifting capacity of 9 tons with the outriggers down and the boom supported to the frame and 4.5 tone without outriggers down and boom supports.
M817 - Truck, 5-ton, 6x6, Dump
M818 - Truck, 5-ton, 6x6, Tractor is the tractor truck variant of the M809 series vehicles
He has a front winch The M818 is the tractor truck variant of the M809 series vehicles. It has a fifth wheel which is used to haul adaptable semitrailers with loads up to 37,500 pounds cross country and 55,000 pound highway. The front winch that is mounted on some of our M818's has a pulling capacity of 20,000 pounds.
M820 - Truck, 5-ton, 6x6, Van Expandable
M820A2 - Truck, 5-ton, 6x6, Van Expandable
M821 - Truck, 5-ton, 6x6, Bridging
Description

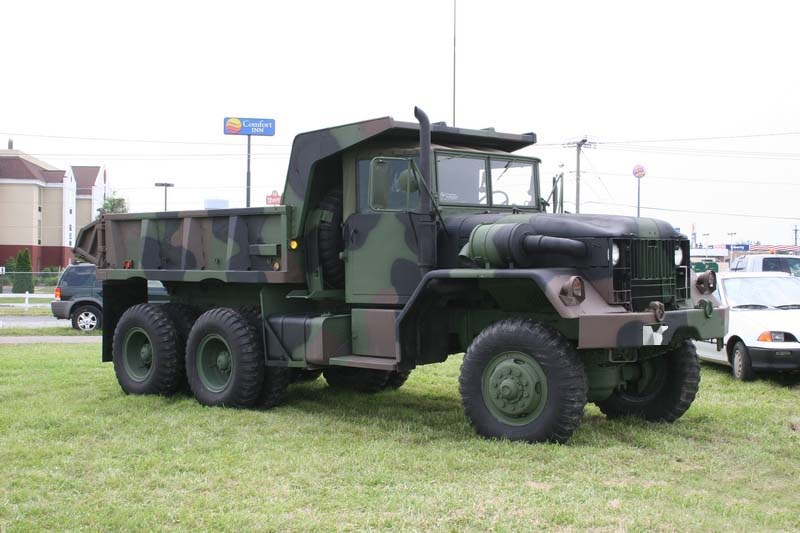

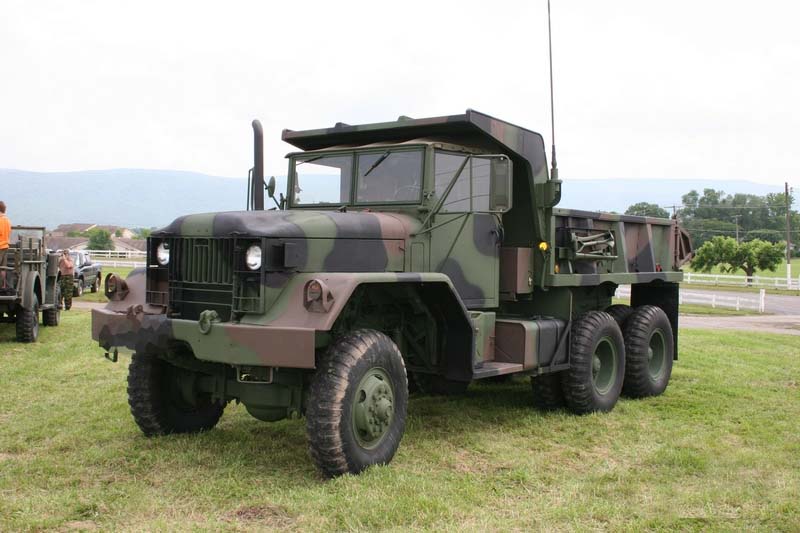

The M817 operates with load limits up to 9 tons on the highway and 4.5tons cross-country. Fully loaded, this truck can tow trailers with additional loads up to 13.5 tons on highways and 75.tons pounds cross-country. It is equipped with a steel welded dump body which extends up and over the truck cab to prevent damage during loading.

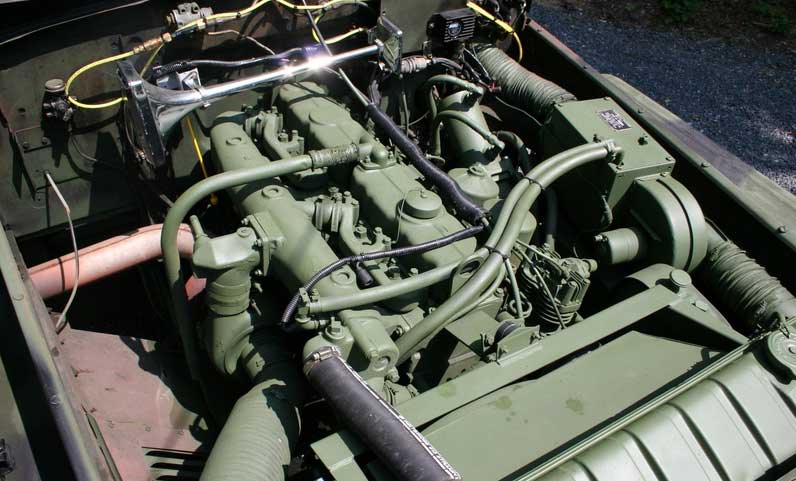

M809 Series vehicles are equipped with a NHC-250 Cummins diesel engine, a 5-speed manual transmission, and a 2-speed transfer case. The M809's top speed is 86km/h and is equipped with a manual transmission.

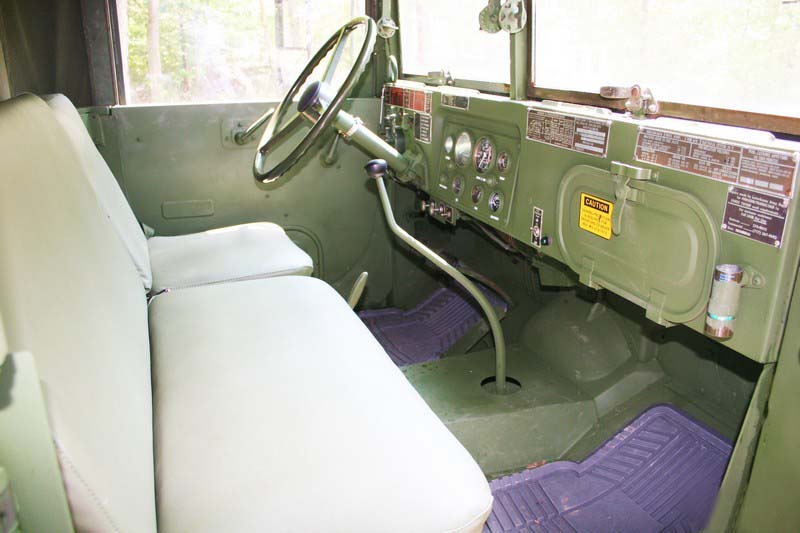

He has also a Central Tire Inflation System (CTI) The CTI features driver activated dashboard controls that alter tire pressure to suit terrain conditions while the vehicle is in motion. The CTI improved vehicle towing capability even under the most severe weather conditions and contributed to longer vehicle life and lower life cycle costs

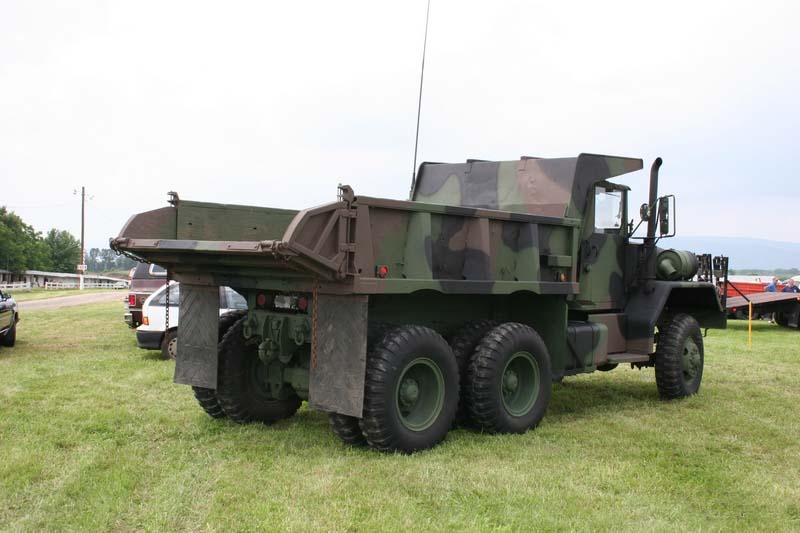

This truck is equipped with dual fuel tanks which extends the cruising range to 650kms with loads and 780kms empty. The M817 can operate as a regular rocker type or spreader type dump by placing the tailgate into various positions
Technical data
weight: 10.5tons
Length : 6.93 m
Width : 2.47m
Height : 2.87m
Ground Clearance: 26.6cm
Mechanical Data
Engine : 6 Cylinder, In-Line,Liquid Cooled, Compression
Ignition
HP: 240
Transmission: 5 Speed, Manual
Transfer Case: 2 Speed, Manual
Electrical System: 24 Volt,
