Mortier de 160 mm (MT 43 ) Modèle 1943 Moscou
English Translation
 |
Ce mortier M1943de 160 mm est le plus lourd mortier utilisé par les troupes soviétiques durant la 2e Guerre Mondiale Il faut aussi appelé MT-13 535 dans l'Armée Rouge Après la guerre, il a été modernise et il est maintenant connu sous le nom de «160-mm Mortier M 160
Histoire
Le développement de ce mortier a été lancée avant même Juin 1941 et le début de la Grande guerre patriotique
Conformément au système d'armes d'artillerie en vigueur en 1938, le mortier de 160mm est considéré comme un système d'artillerie divisionnaire remplaçant parfois les obusiers de 122 mm et 152 mm de calibre, avec comme mission la mission la destruction de l'ennemi à courte distance.
La complexité de la mise au point d’un mortier d’un tel calibre vient du calibre avec une projectile très lourd et de la hauteur du tube
Il est nécessaire de mettre au point un dispositif de chargement pour alimenter un tube de 3 metres de haut avec un obus de 40 kgs En raison du poids important d'un tel système il va perdre son avantage sur les classiques de pièces d'artillerie.
Pour cette raison, le groupe d’ingénieurs, sous la direction de l'IG Teverovskogo va en 1943, réussir à créer un mortier de 160mm simple, facile et pratique à mettre en œuvre.
Dans un premier temps après essais sur un mortier de 120 mm M 1938 modifié il est vite apparu que le chargement d'un obus de 40 kg dans un tube de 3 mètres de haut est très difficile à mettre en œuvre pour l'équipe de pièce
Aussi l'équipe de l'ingénieur Teverovskogo redessiné le tube avec un système de chargement par la culasse, et avec un système de recul pour absorber l'énorme choc et en même temps empêcher la plaque de base de s’'enterrer trop profondément.
Et le problème du transport de mortier a été résolu par la mise au point d’un nouvel affut à roue Au cours du printemps 1943 cet affut permet le transport à grande vitesse.
Pour l'Armée rouge les offensives de 1943 nécessitent une arme puissante devant briser la défense de l'ennemi, Le mortier de 160-mm est une nécessité . Aussi sur l'ordre personnel de Staline, sans effectué des essais test un grand lot de mortiers est envoyé au front
Les mortiers de 160mm en 1943, arment les brigades et une partie des divisions d'artillerie de la Réserve opérationnelle du Haut commandement soviétique.
Les combats confirment le bons choix des ingénieurs. Le retour d’informations note que le mortier de 160mm est un moyen efficace de détruire tous les types de fortifications qui se trouvent sur le terrain et permet de tir de contre batteries rapides sur l ennemi.
Ces mortiers sont largement utilisés dans les batailles de rue dans les grandes agglomérations
L’Armée rouge utilisé les mortiers de 160-mm de mortier dans des brigades fortes de 32 mortiers Les brigades sont composées de quatre bataillons de huit mortiers. Ces brigades font partie de l'artillerie divisionnaire
Après la guerre, il a été utilisé par les armées du Pacte de Varsovie et la Syrie
Description

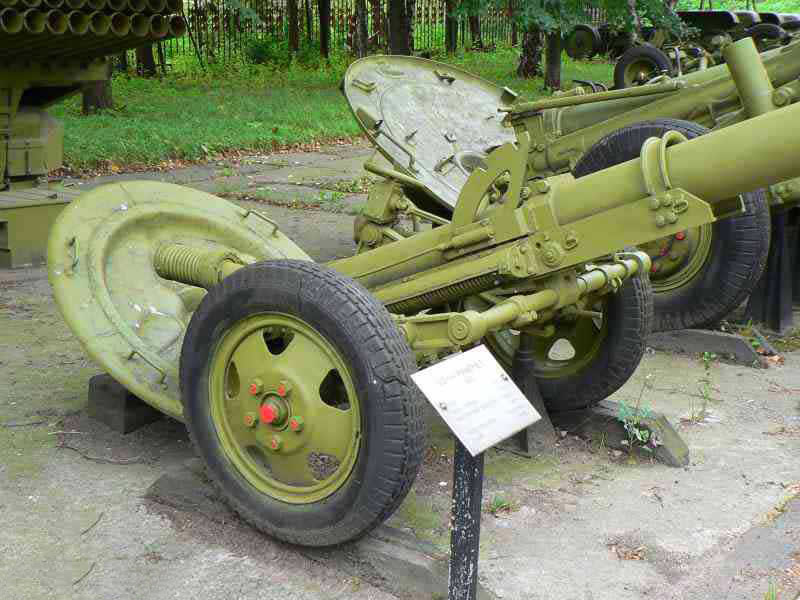

Le mortier a un long tube (3m) et d'un affut de transport permettant un transport à grande vitesse Le tube se trouve dans un berceau qui est attachée à un trépied et à une plaque de base
Ce mortier conserve tous les éléments des mortiers classiques: tube lisse affut à roues, mais l’ l'originalité, vient du système de chargement du projectile de 40 kg dans un tube de 3 mètres de haut
Aussi le tube a une configuration spéciale Il peut s’incliner vers l’avant Le projectile est ensuite chargé, maintenu en place et le canon est basculé vers l’arriere ce qui a pour effet de fermer la culasse.
Les mécanismes permettent des tirs sous des angles de 45 ° à 80 ° .
Les obus de mortier pesant jusqu’à 48.5kgs portent à une distance maximale de 5100 m.
En raison du poids du mortier, il est équipé de roues et est conçu pour être tracté par un véhicule à moteur. L’affut reste en place durant le tir
Caractéristiques
Caliber, 160 mm
Poids: 1170 kg
Poids en position de tir 1086 kg
Équipage
Longueur du canon 3.03 m
Site 45 ° à 80 °
Poids projectile 40,53 kg
Vitesse initiale 245m/s
Cadence, 3 / 10 tours / minute
Portée 5100 m
Autre Photoscope (Other Walk Around ) 1
160-mm mortar arr. 1943 (MT-13)
This 160 mm Mortar M1943 was the heaviest mortar used by Soviet troops inWW2 ,also called the MT-13 535 of these weapons were fielded in Red Army After the war it was upgraded and is now known as «160-mm Mortar M-160».
History
Development of this mortar was launched even before June 1941 and Great Patriotic War for USSR
In accordance with a system of artillery weapons in 1938 160-mm mortar was considered as a divisional artillery system for the partial replacement of 122-mm howitzers and 152-mm caliber, with the tasks of destruction of the enemy at small range.
It is necessary to develop a loading device for feeding tube 3 meters high with a shell of 40 kgs in weight because of such a system will it lose its advantage over conventional guns.
For this reason, a group of designers, under the leadership of IG Teverovskogo only in 1943 managed to create a simple, easy and convenient to operate 160-mm mortar.
At first a simple scaling-up of the mortar120 mm M 1938, it soon became apparent that drop-loading a 40 kg bomb into a 3 meter high tube was to difficult for the crew So the team of the engineer Teverovskogo redesigned the tube with a new breech loading weapon , and contains a substantial recoil system to soak up the massive shock of firing a 160 mm bomb and prevent the basepalte from burying itself too deeply.
And the problem of the mortar transport was solved by a new carriage with wheels The course of the spring wheel mortar allowed to transport it at high speed.
For the 1943 offensives Red Army need powerful weapon tool break the enemy defense, which was a 160-mm mortar,. So on the personal order of Stalin, without a range of pilot tests was made large consignment of mortars and sent to the front
160-mm mortars arr. 1943, armed heavy mortar brigades, part of a breakthrough artillery divisions reserve of the Supreme high command.
Combat experience has confirmed the calculations of designers. In the feedback coming from the front, it was noted that 160-mm mortar is an effective means of destroying all types of field fortifications, and reliable means of suppressing and destroying artillery and mortar batteries, the enemy. These mortars are widely used in street battles in the larger settlements
Red Army used 160-mm mortar in brigades of 32 mortars each. The brigades were composed of four battalions of eight mortars each. Such brigades were part of the artillery divisions
After war he was use by PAWA armies and Syria
Description
The mortar has a long tube (3m) and a carriage which allow transportation with high speed The barrel sits in a cradle which is attached to a baseplate and tripod
This mortar kept all the essential elements of conventional mortars: smooth tube on a wheeled carriage but the constructive solution of these elements is originality because Loading a 40 kg bomb into a 3 meter high tube was to difficult for the crew .
So tube has a special configuration It is divided into swinging part, and breech block.
To load the weapon, the barrel is hinged forward which exposes the rear end of the tube. The bomb is then loaded, retained in place by a catch, and the barrel is swing back into the cradle, which in effect closes the breech.
To open the trunk with the loading and locking it at the time of the shot barrel Just one was turning the handle - and the rocking of the trunk occupied a horizontal position for loading. Once the mine is sent to the barrel, the part under its own weight back into position for firing
Mechanisms of induction allows shoot with elevation angles from +45 ° to +80 °. He fire mortar rounds weighing 48.865 kg at a distance of up to 5100 m.
Because of the weight of the mortar, it is equipped with wheels and is designed to be towed by a motor-driven vehicle. The carriage is not separated during firing.
Technical data
Caliber, mm 160
Weight combat: 1,170 kg
Weight in firing position 1086 kg
Crew
Barrel length 3.03 m
Elevation +45° to +80° Traverse 25°
Weight mines kg 40.53
Initial speed of the mines, m / s 245
Rate, 3/10 rounds/ minut
Range 5100 m
•
