Le mortier Brandt de 81 mm modèle 1944.
C'est la société Brandt ou pour être plus précis la société Stoker qui a mis au point que le premier mortier moderne pendant la 1°Guerre Mondiale
La forme la conception de l'arme est figée et elle sera copiée par tous les belligérants

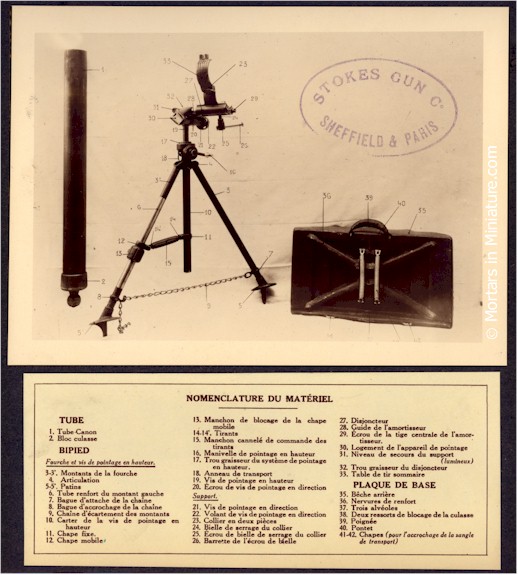

Mais cette arme est somme toute assez rudimentaire :C’'est un tube un bipied et une plaque de base qui doit absorber la force du recul.

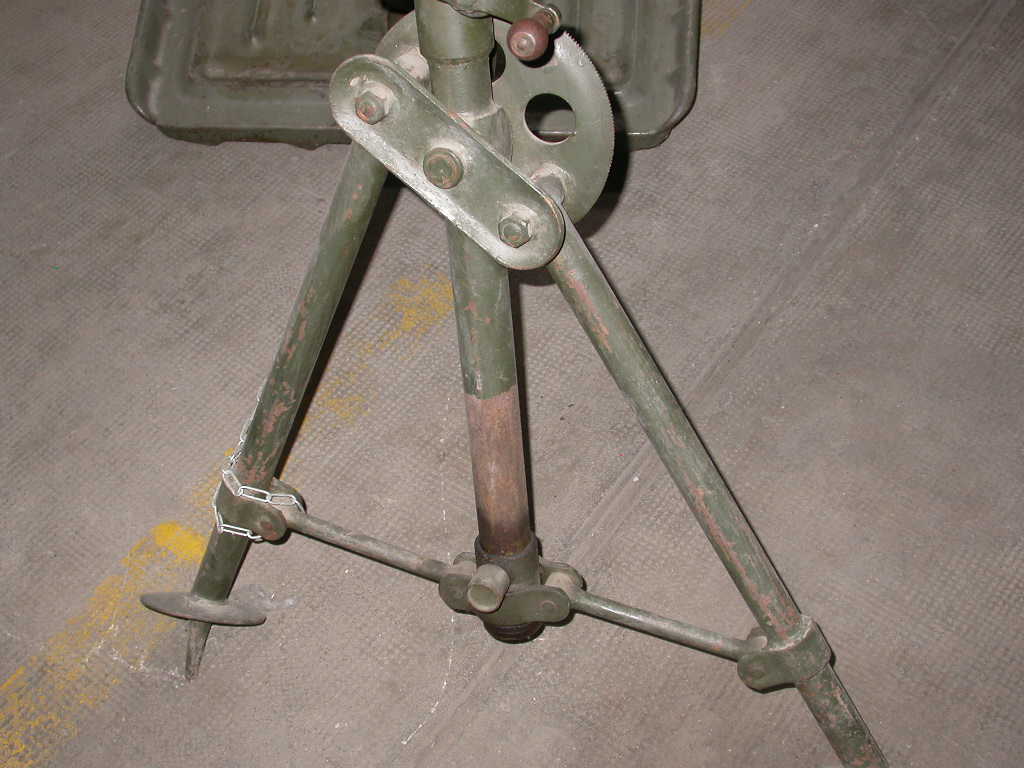

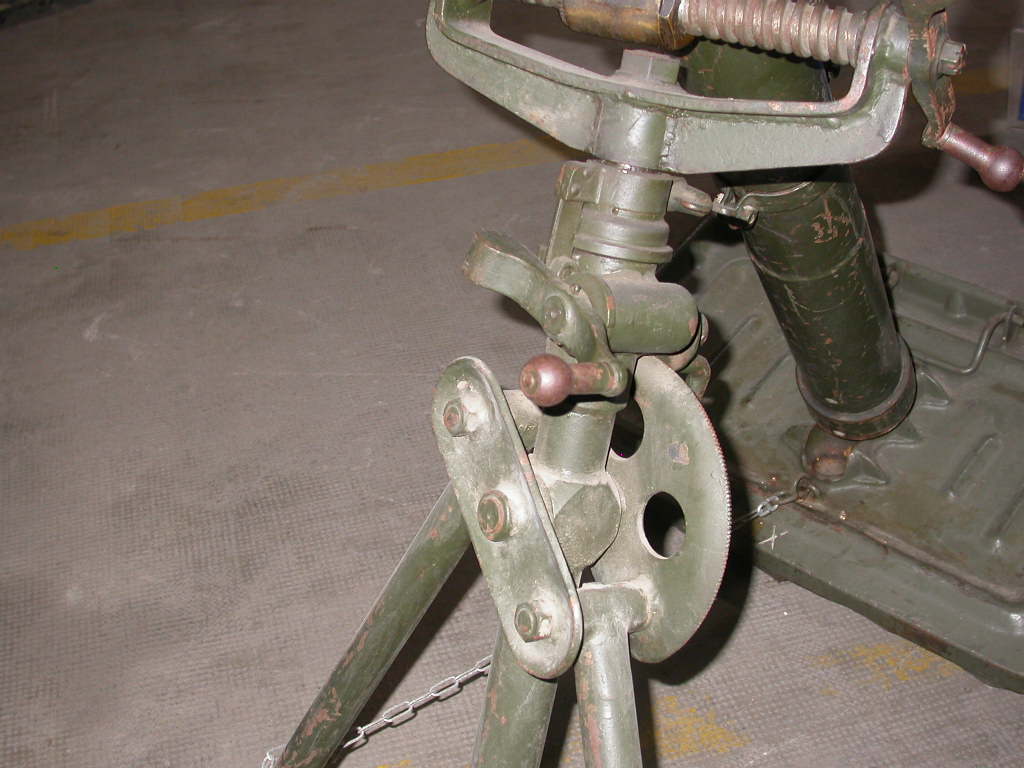

Dans les années 20 Brandt prend le contrôle de Stoker et tout en gardant l'architecture de la pièce lui fit subir de profonds changements techniques avec une adaptation entre autres pour pouvoir tirer de nouvelles munitions Le bipied fera aussi l'objet de nombreuses études et il pourra s'adapter sur n'importe quel terrain de et nous voyons aussi un nouveau système de visée qui permet un ajustement au tir que sur un seul pied.
Le viseur se trouve prêt de la bouche avec un système monté sur un mécanisme à vis lui permettant une bonne visée

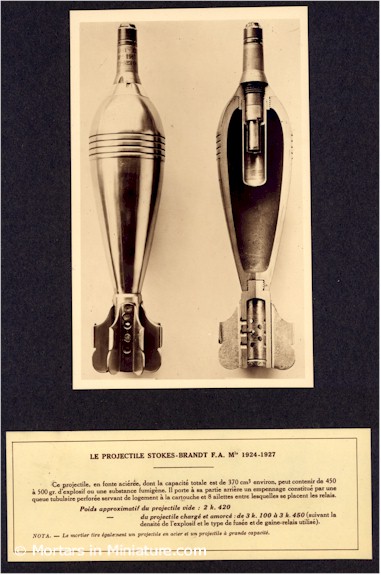

La munition adopte un profil aérodynamique et deviennent plus puissante. Des obus longue portée sont mis au point.
Trois types de but peuvent être tirés.
HE standard
HE + plus puissant mais portant moins loin
Fumigène
Ainsi le mortier de 81 mm Brandt fait son apparition en tant que modèle 29/13
Dès son apparition le matériel connaît un grand succès et il est amplement copié de par le monde
Le modèle 81. 4 cm devient la norme pour tous les mortiers légers d'infanterie et il sera ensuite modernisé notamment à 1944
les mortiers actuels ses héritiers portent en moyenne six fois plus loin.
Description.

Le mortier de 81 mm type de 1927 est une arme qui permet un tir courbe de 10 m à 300 m d'un projectile dans la puissance est équivalente à celle d'un canon de 75 mm .L'arme pèse au total 52 kilos et peut être transportée en trois fardeaux La plaque de base permet d'absorber le recul du tube et le bipied permet de s'adapter à toutes les formations du terrain

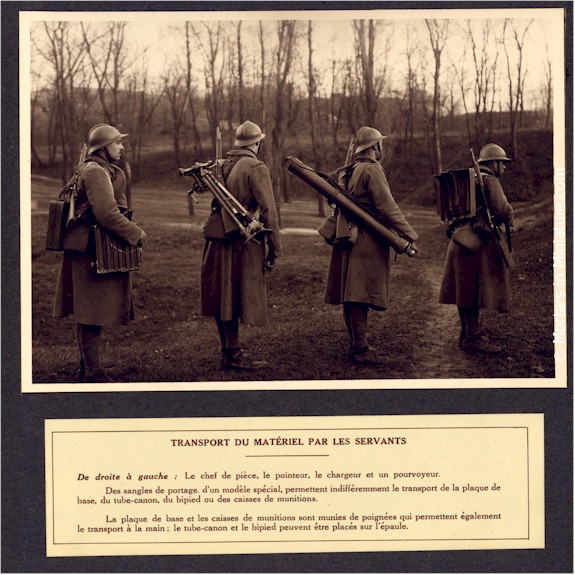

En 1927 l'équipe de pièces était de quatre hommes le chef de pièce le pointeur le chargeur le pourvoyeur la pièce est transportée à dos d'homme au moyen de sangles.
Le chef de pièces porte les munitions.
Le porteur le bipied
le chargeur le tube
le pourvoyeur la plaque de base.

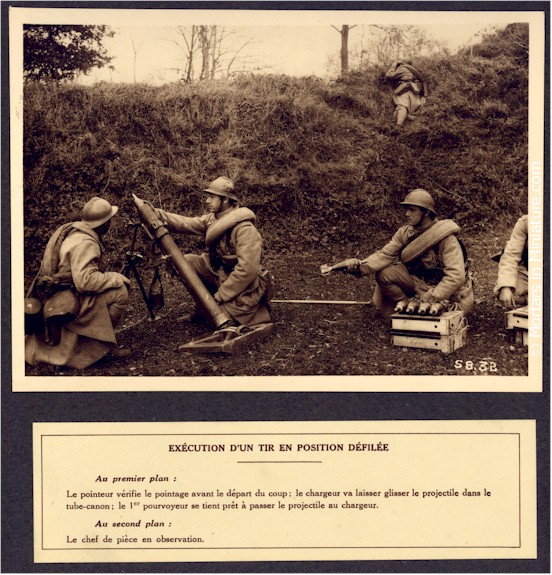

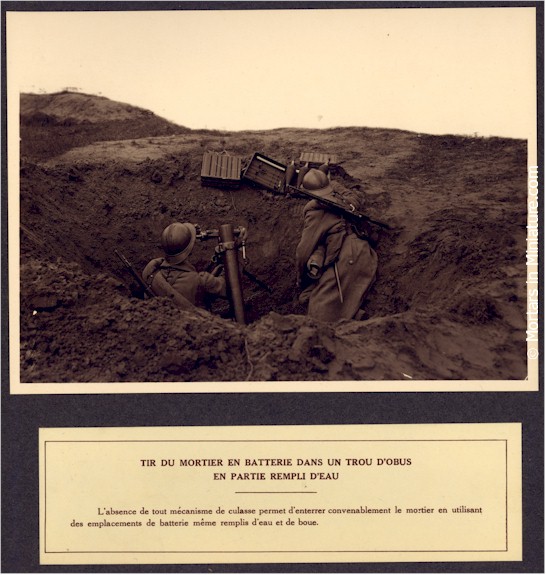

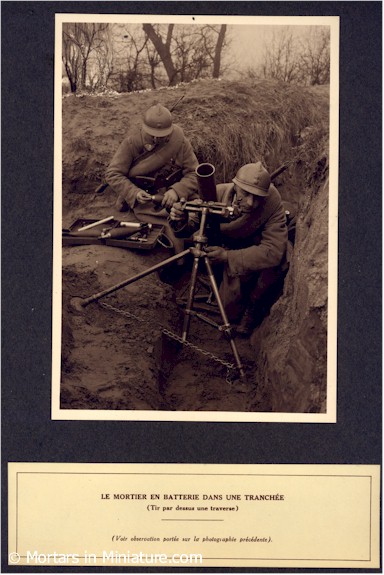

Lors du tir l'équipe de pièces se répartit ainsi.
Le pointeur vérifie la pièce le chargeur glisse le projectile dans le tube et le pourvoyeur approvisionne l'arme. Le chef de pièce est un peu à l'écart pour observer le résultat du tir

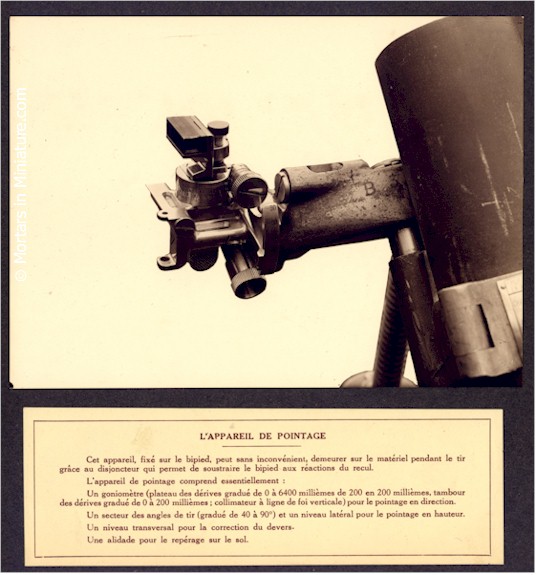

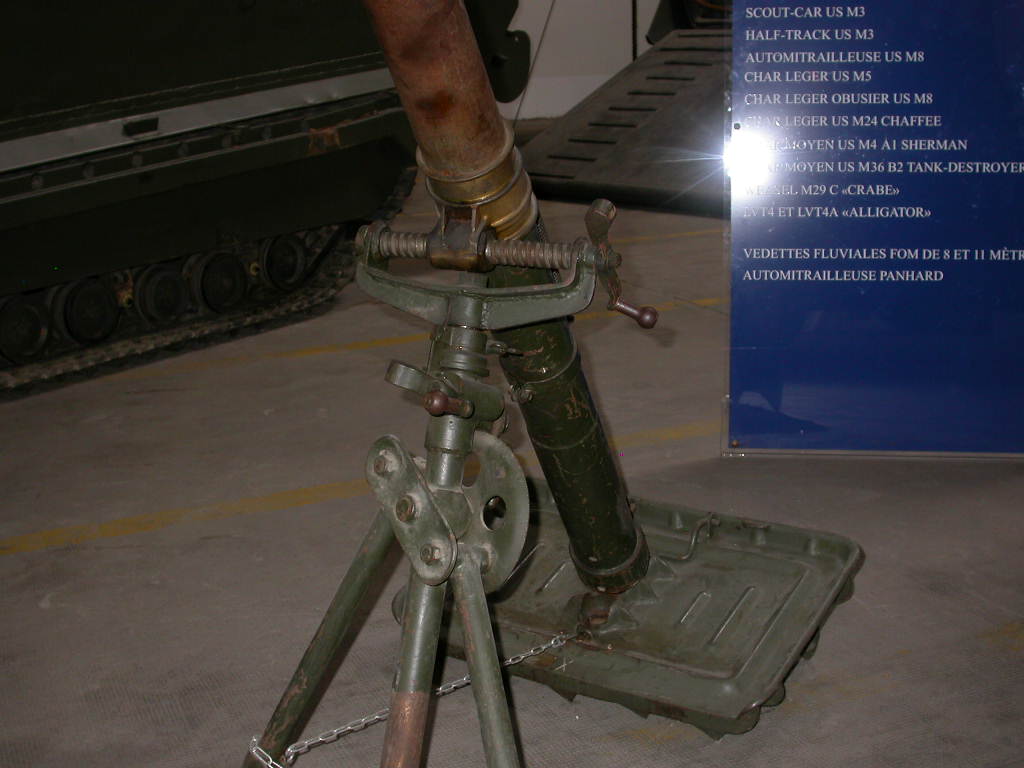

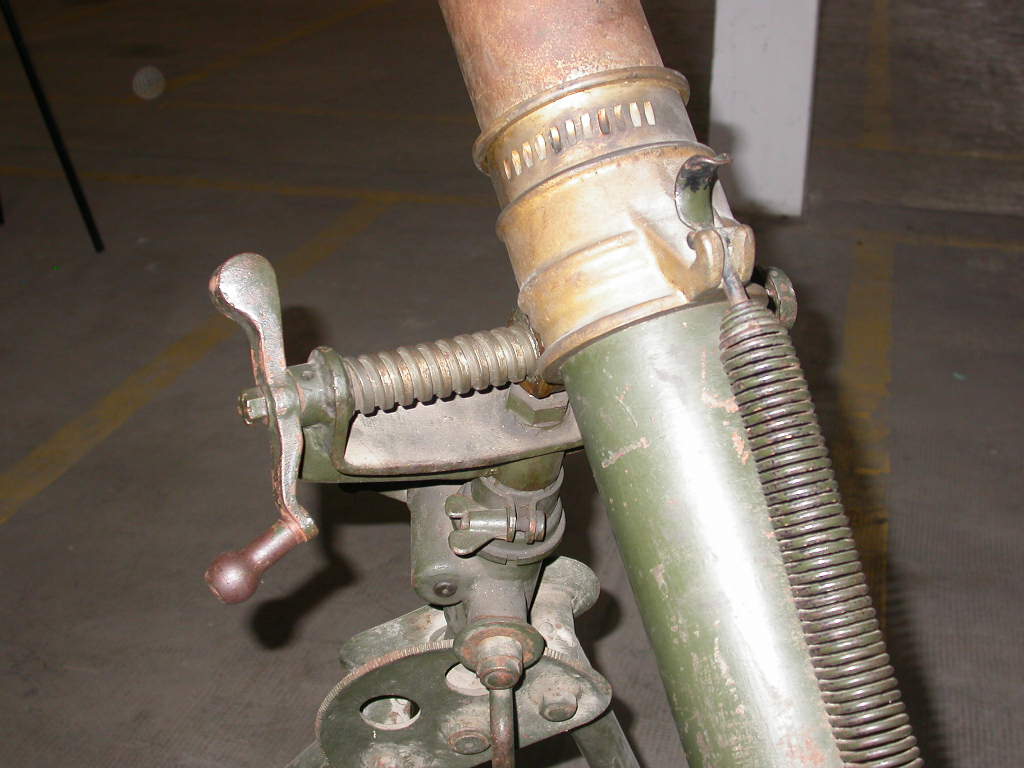

La visée se fait au moyen d'un appareil de pointage fixé sur le bipied qui reste à demeure même pendant le tir.

Il comprend un goniomètre pour prendre en compte le tir en direction, un secteur d'angle gradué et un niveau latéral permette le tir à hauteur.
Un niveau transversal est présent pour la correction des dérives et un alidade pour le repérage des au sol .mais en plus est fixé sur le tube au niveau du collier une table de tir permettant le tir en donnant les distances et les corrections a apporter manuellement

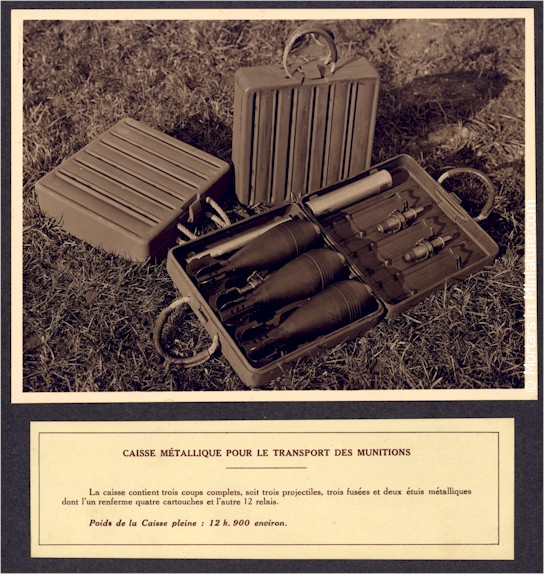

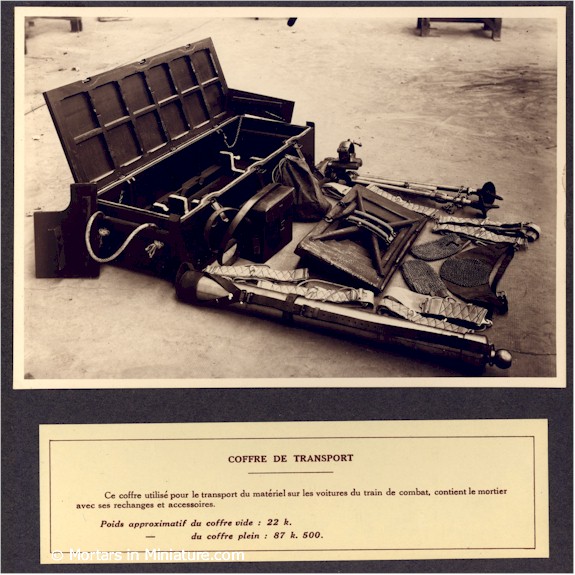

Les obus sont transportés dans une caisse métallique contenant trois coups complets

Un soldat peut transporter trois caisses

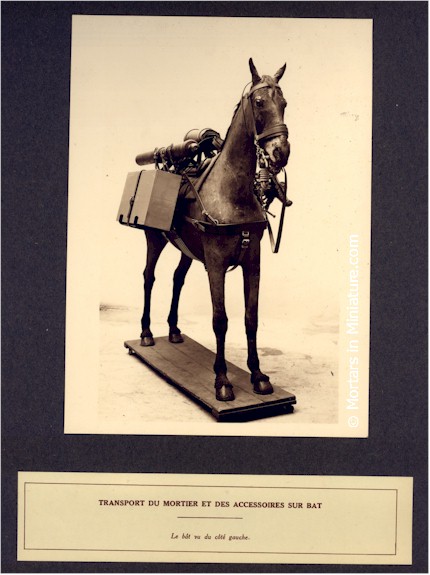

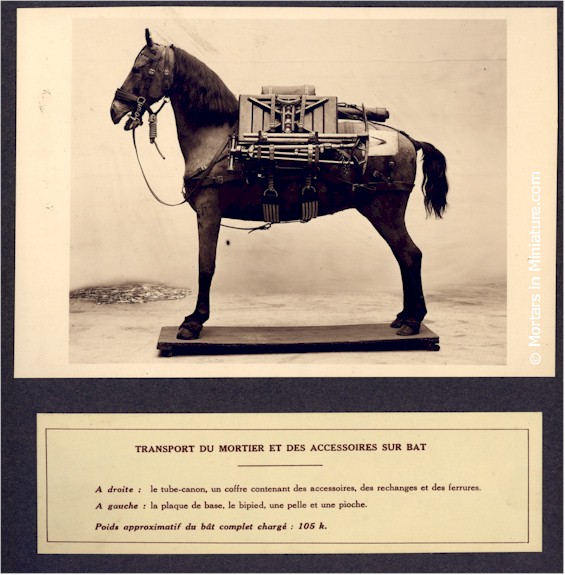

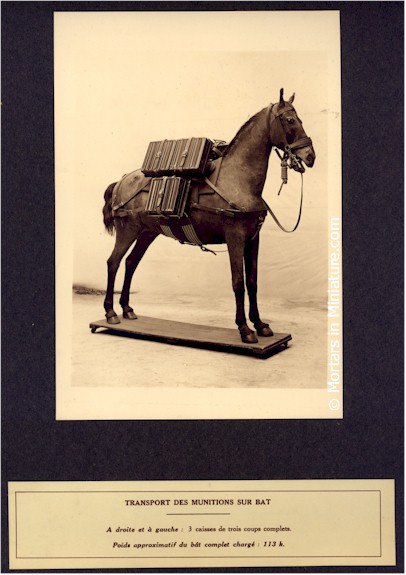

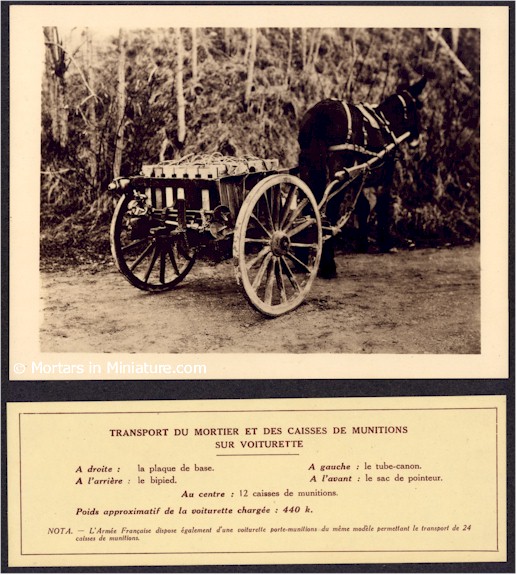

En 1927 les munitions étaient transportées par des chevaux

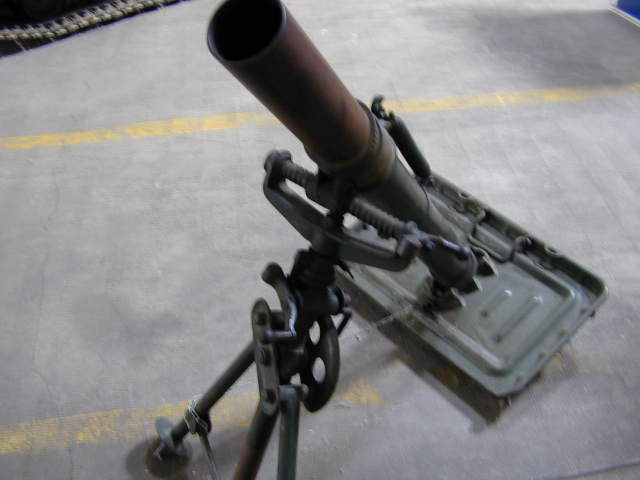

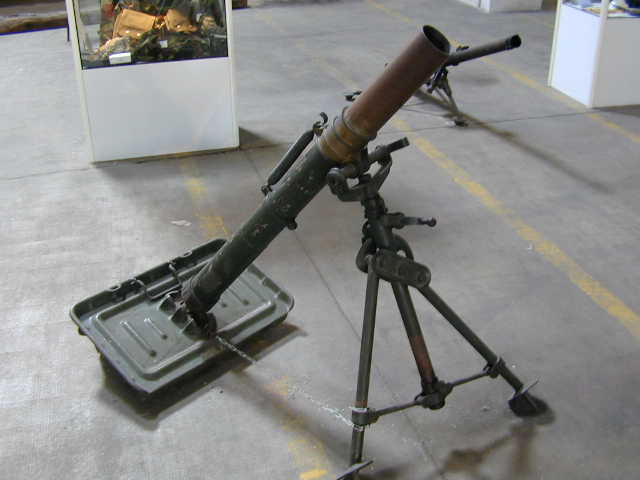

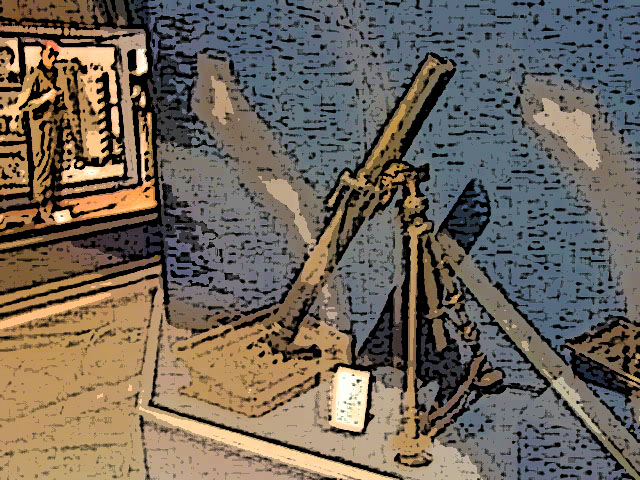

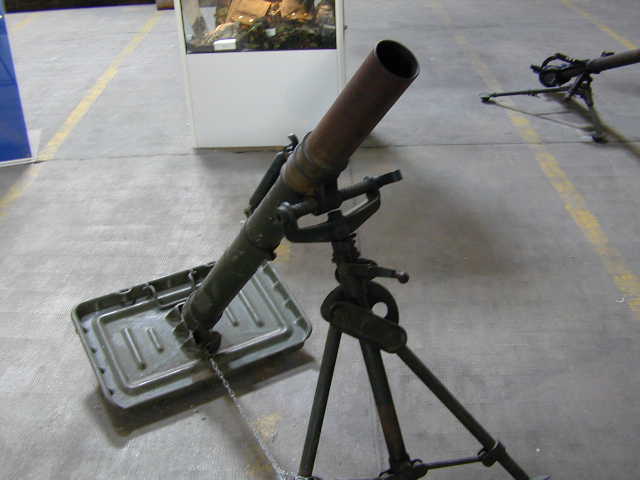

Le modèle présenté dans le photoscope est un modèle de 1944 qui n’est qu'une version du mortier de 1927

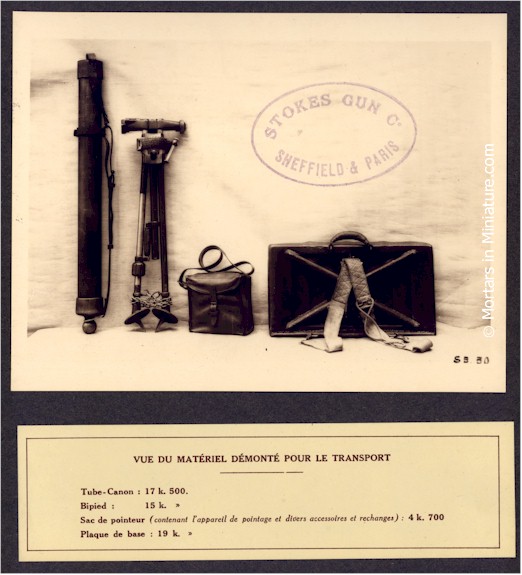

Le tube a toujours lisse avec une culasse fixe vissée à demeure sur le tube avec un percuteur .Il se charge par la bouche l'obus tombe au fond du tube et vient toucher le percuteur vissé sur la culasse L'arme se décompose en toujours en trois fardeaux de 20 kilos chacun environ
Caractéristiques modèle 1944
Calibre 81 mm
Poids 59.2 kgs
Longueur 1.253m
Champ tir horizontal 45/80
V° 300m/s
Portée max 2700m/ 2000m/ 1100m avec obus 1931)


Mortar 81 mm Brandt model 1944.

It's Brandt or more precisely the company Stoker who developed the first modern mortar during WW1
The shape design of the weapon is frozen and will be copied by all the belligerents
But this weapon is fairly rudimentary: a tube a bipod and a base plate which must absorb the force of recoil.
In the 20s Brandt takes control of Stoker and while keeping the architecture of the device made him undergo profound changes with adaptation techniques for fire new ammunition
The bipod was also the subject of numerous studies and can adapt to any field and we also see a new sighting system which allows an adjustment for shooting on one foot.
The sights is near the muzzle with a system mounted on a screw mechanism allowing a good aiming
The ammunition adopts an aerodynamic profile and become more powerful. Long-range shells are developed.
Three types of shields could be shoot.
HE Standard
HE + more powerful but with less range
Smoke
Thus the 81 mm mortar Brandt appeared as a model 29/13
Since its appearance the material is very successful and is widely copied around the world
The Model 81. 4 cm becomes the standard for all light infantry mortars and it will then be upgraded since 1944
Modern mortars are the heirs but they are a range x6 .
Description.

The 81-mm mortar type 1927 is a weapon that can fire in a curved shoot from 10 m to 300 m a projectile with a power equivalent to a 75mm cannon. The device weighs 52 kilograms in total and can be transported in three loads the base plate absorb the recoil of the tube and bipod can be adapted to all field formations

In 1927 he has a crew of four men was the mortar commander a gun layer the loader and the provider
Each man transported the burden with straps.
The chief coins bears ammunition.
The gun- layer the bipod
the loader ther tube
The provider the base plate.
During the action team is positioned.
The gun layer checks the device The loader slides shot in the tube and the provider supplies the weapon. The mortar commander is a short distance to observe the result of firing
Aiming is done using a pointing device mounted on the bipod, which remains permanently even during the shooting.

It includes a goniometer to take into account the firing direction, a sector angle and a graduate level allows side firing up.
A transverse level is present for the correction of abuses and alidade for tracking ground. But also is fixed on the tube in the collar a table shot to shot, giving distances and corrections manually
The shells are transported in a metal box containing three complete strokes

A soldier can carry three boxes
In 1927 munitions were transported by horses

The model presented in photoscope is a model 1944 which is a version of the mortar of 1927
The tube was always smooth with a breech permanently screwed fixed on the tube with a hammer. He was load through the mouth the shell falls to the bottom of the tube touches the hammer screwed on the breech
The devise could be always dismantled down into three loads of 20 kilos each approximately
Technical data
Model 1944
Caliber 81 mm
Weight 59.2 kgs
Length 1.253m
Field shooting horizontally 45/80
V ° 300m / s
Max 2700m / 2000m / 1100m with shells 1931)
