Canon anti Char PaK 36 Stielgranate M1941

Stielgranate Model 1941 Zur Panzerabwehr Les Invalides
English Translation

Historique Voir ICI
History Click HERE

Historique tiré du livre (Editions du Barbotin - Centurytracks N°3 - Panzer Abwehr Kanone - 1933-1945) forum Les colleurs de Plastique  Auteur Notre marin favori Loic Charpentier

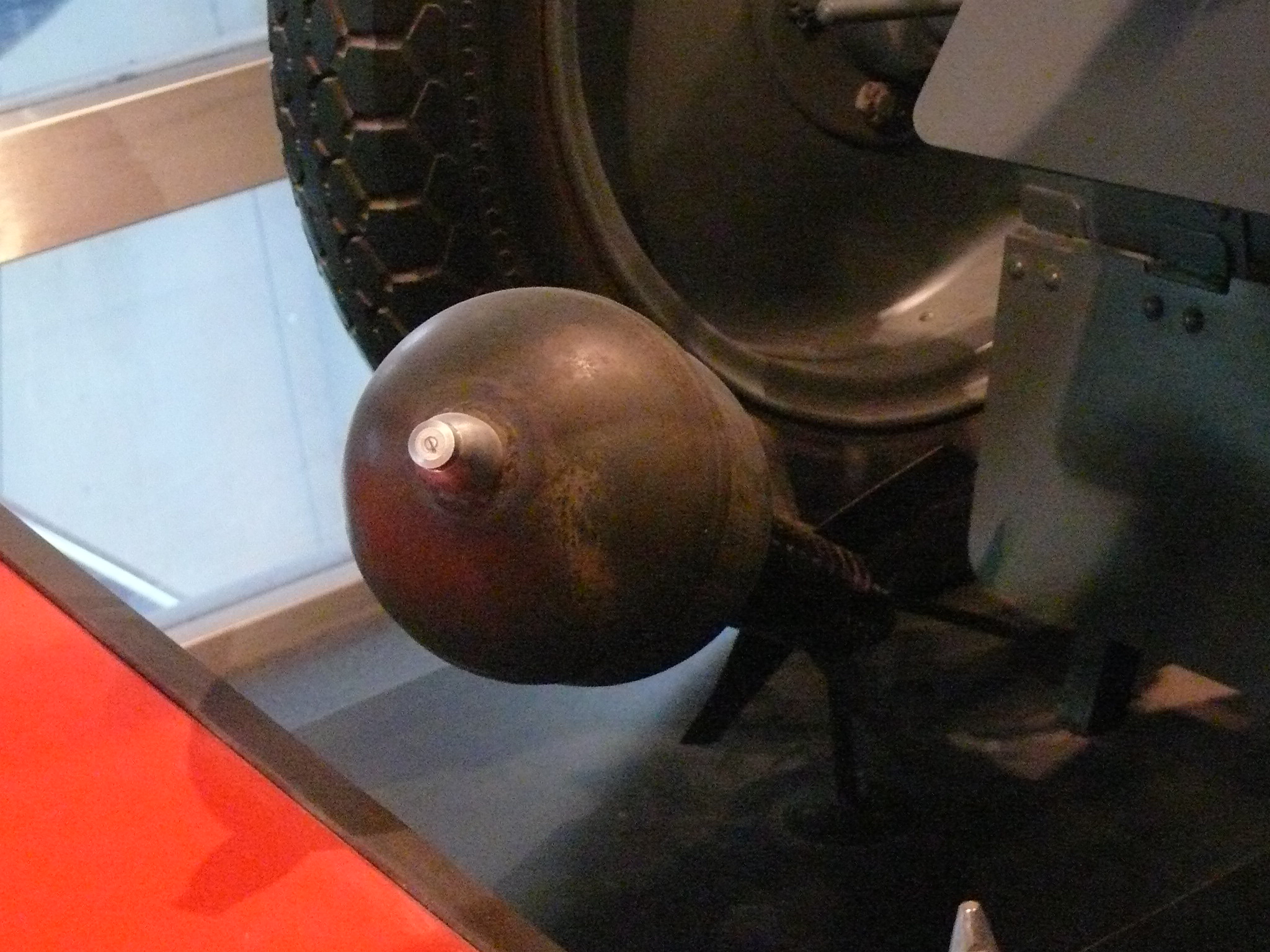

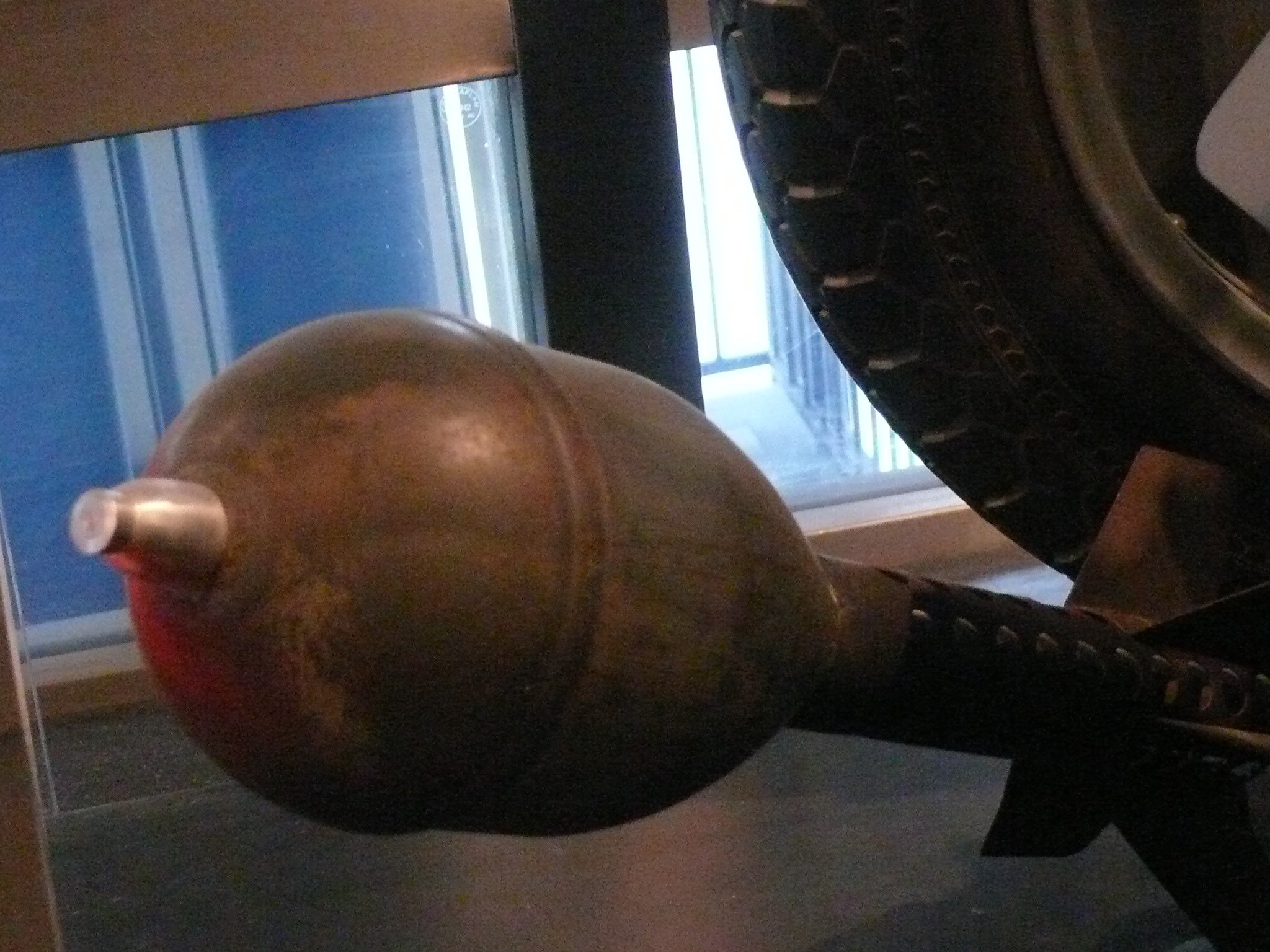

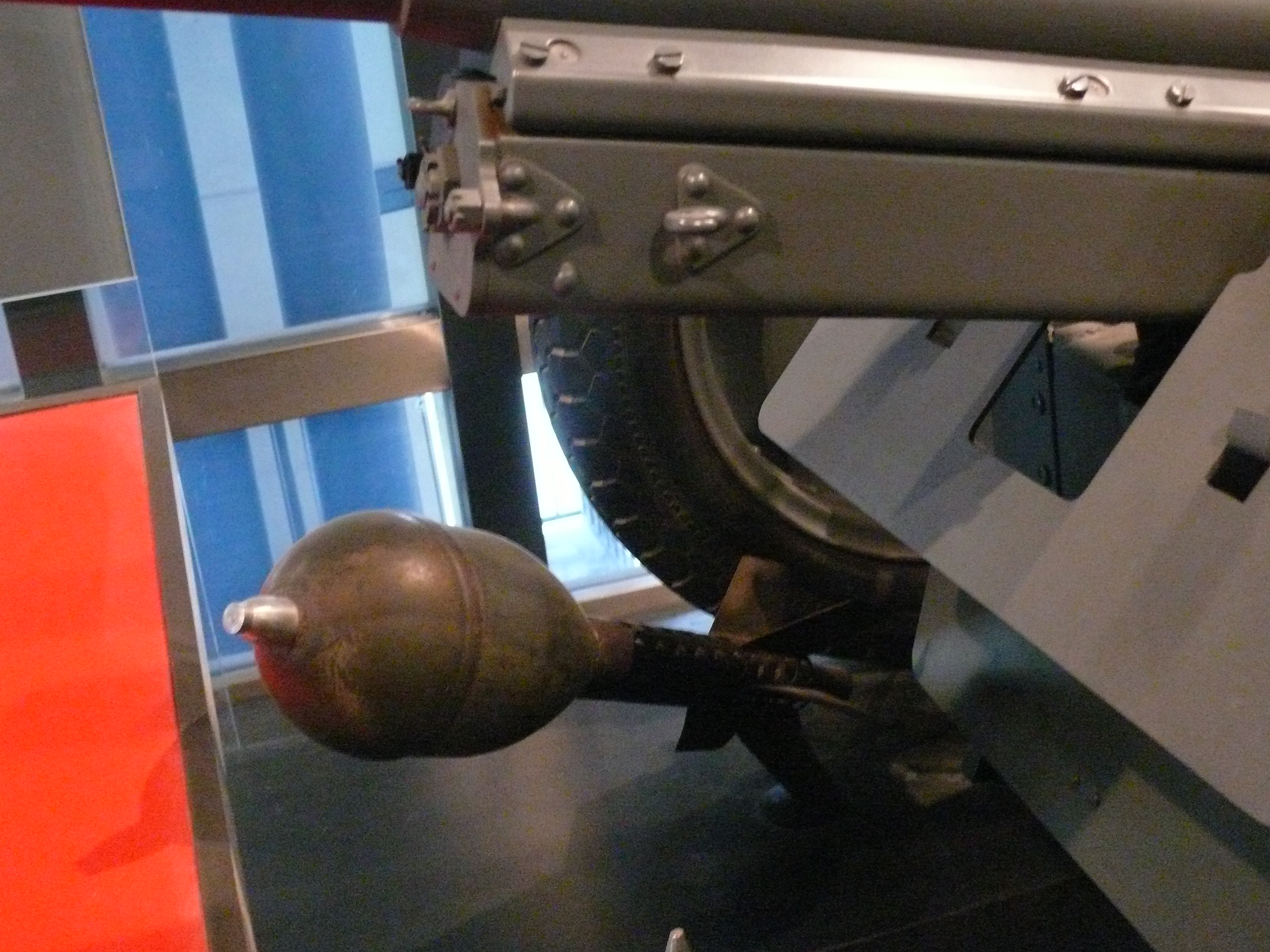

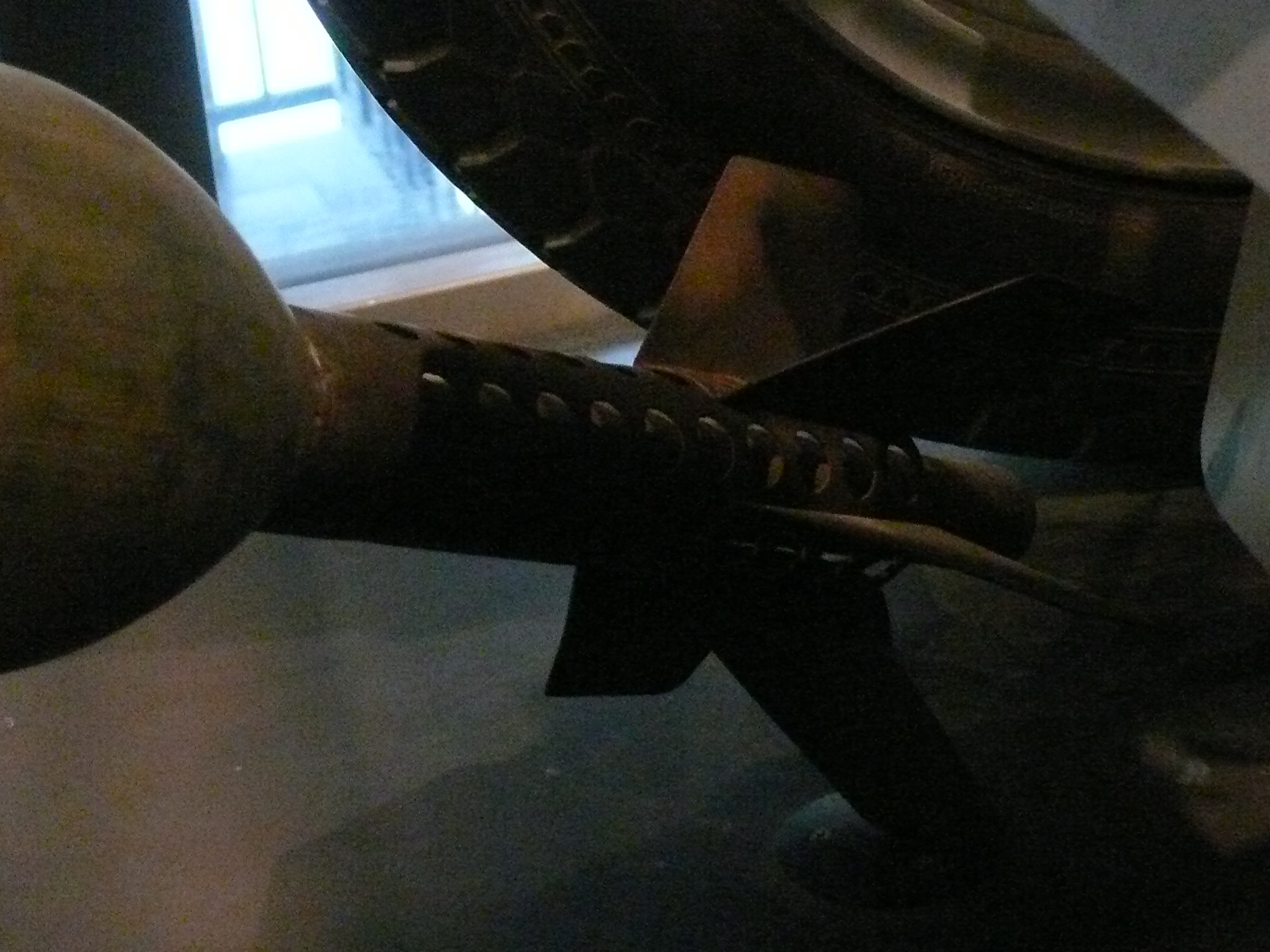

Au second semestre 1941, les bureaux d’études allemands développent dans l’urgence une nouvelle munition antichar pour le 3.7cm Pak 35/36, totalement inadapté face au KV-1 et au nouveau char moyen soviétique, le T-34, la Stielgranate 41.La Stielgranate 41 mesure 0,739 m de long, offre l’aspect d’une torpille de mortier avec ses ailettes de stabilisation. Contrairement aux munitions standards, elle n’est pas insérée dans la culasse de l’arme mais emmanchée à la gueule du tube. Elle est composée d’une tête antichar surcalibrée de 15,88cm et de 8,5 kg à charge creuse, d’un propulseur contenu dans la hampe de la torpille et d’une cartouche d’amorçage séparée (douille de 3.7cm contenant 216g de nitrocellulose), percutée par la culasse. Si cette nouvelle munition permet, à très courte portée, de percer jusqu’à 18 cm de blindage, sa faible vitesse initiale (110 m/s) limite sérieusement sa précision car elle raterait un éléphant dans un couloir à 200 m de distance ! Pour cette raison, son emploi se limite, la plupart du temps, à une portée utile de 100 m.
En plus, la charge creuse est particulièrement pointilleuse sur son "angle d'attaque" pour être un tantinet efficace - surtout avec cette cochonnerie de blindage incliné des chars Popov! -, sous peine d'être totalement inutile.
Ce type de munition se révèlera plus efficace contre les ouvrages, dont les parois sont généralement à 90°...et ne circulent pas n'importe comment!
elle entra en service en 1942

In the second half of 1941, the German engineering firms in developing a new emergency anti-tank ammunition for the 3.7cm Pak 35/36,totally obsolete  d to face KV-1 and the new Soviet medium tank, the T-34, Stielgranate 41.

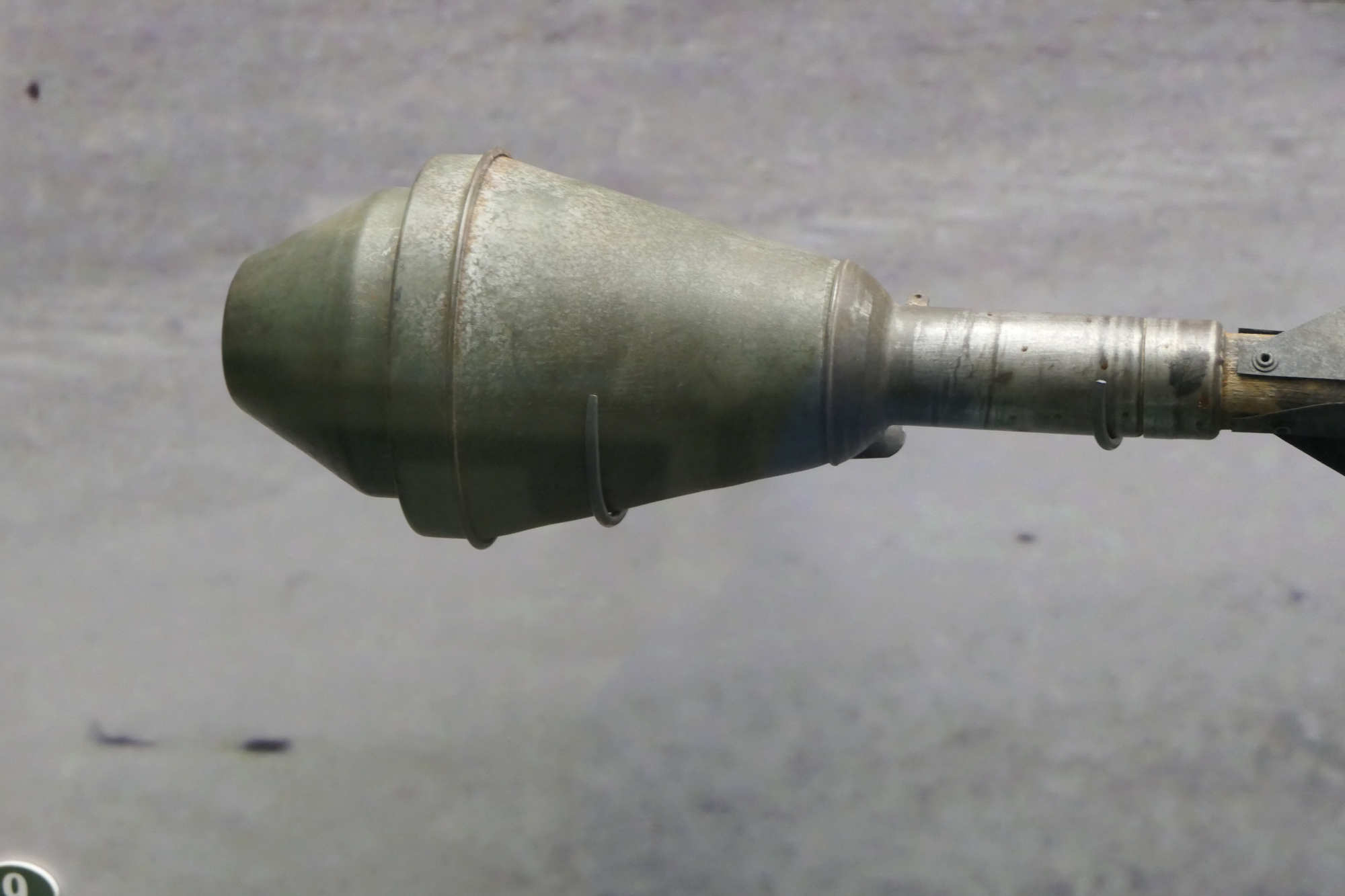

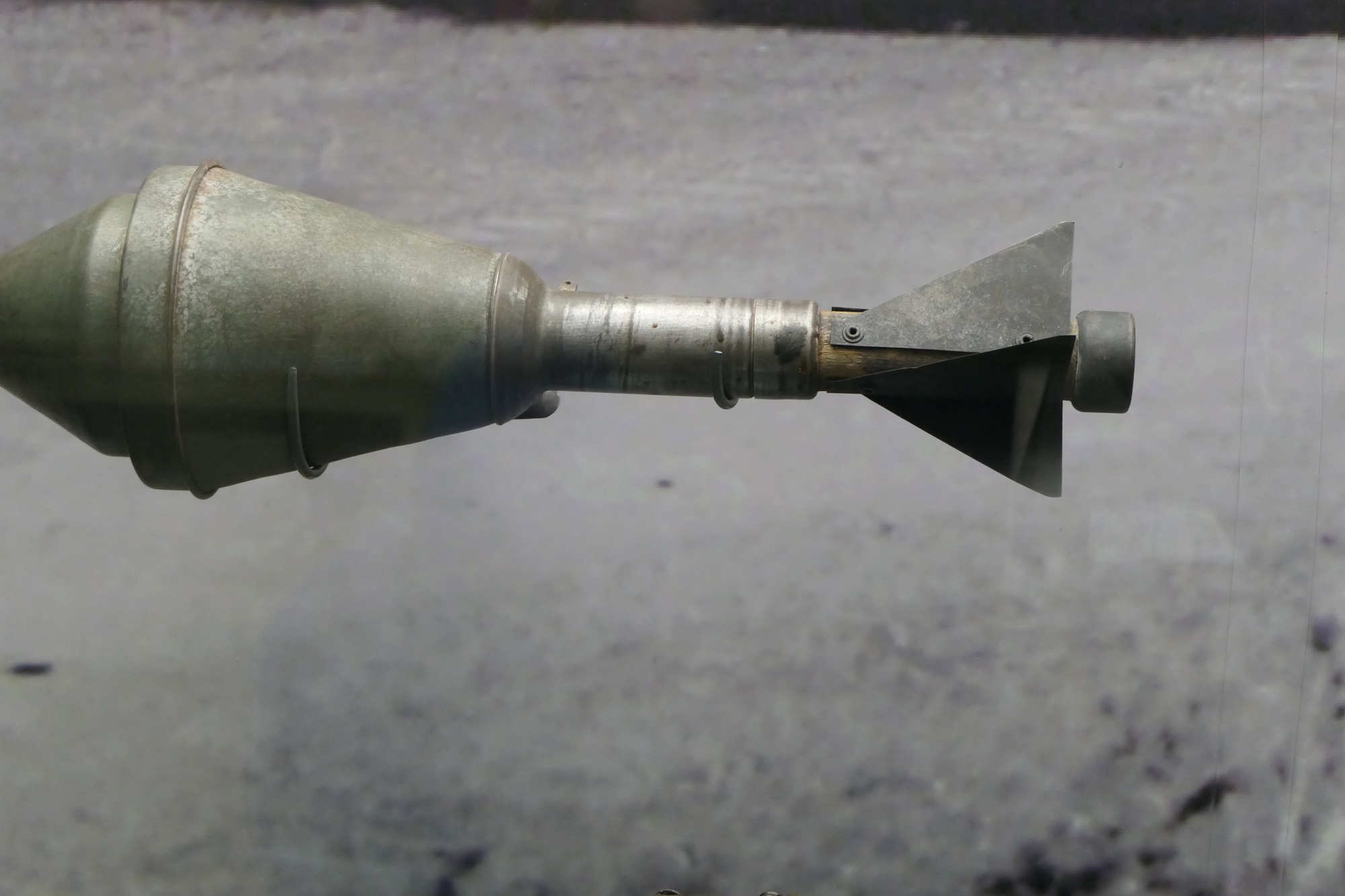

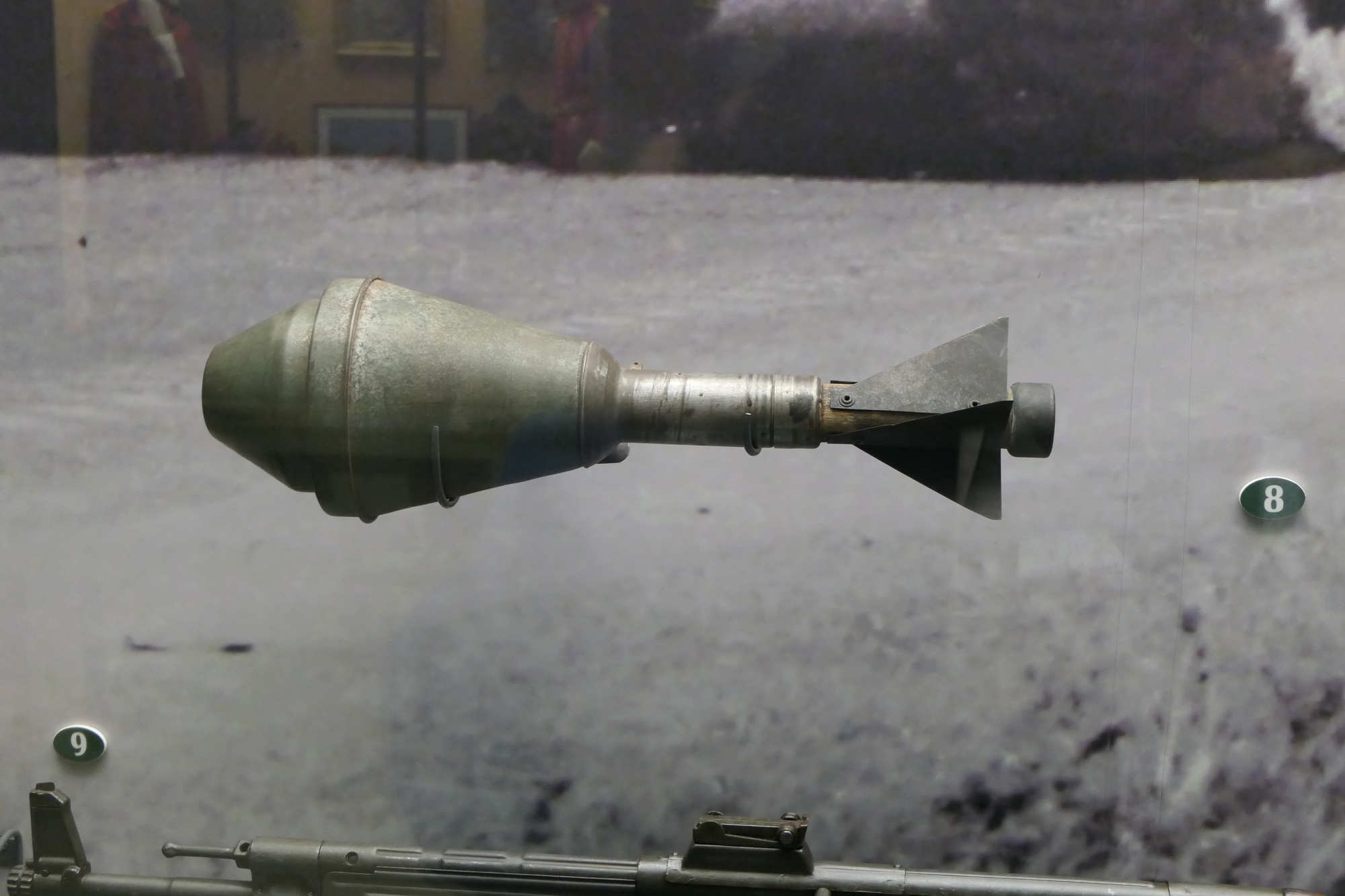

The Stielgranate 41 measures 0.739 m long, has the appearance of a torpedo mortar with stabilizing fins. Unlike standard ammunition, it is not inserted into the breech of the weapon but fitted at the mouth of the tube. It consists of a head antitank charge of 15.88 cm and 8.5 kg shaped charge, a propellant contained in the shaft of the torpedo and a separate cartridge boot (sleeve containing 3.7cm 216g nitrocellulose), hit by the bolt.
If this new ammunition can, at very short range, pierce up to 18 cm of oremour,his low muzzle velocity (110 m / s) severely limits its accuracy because it would miss an elephant in a hallway at 200 m distance!
For this reason, its use is limited mostly to an effective range of 100 m.
In addition, the shaped charge is particularly fussy about its "angle of attack"to be a tad effective - especially with this crap of sloped armor tanks Popov! - on pain of being totally useless.
This type of ammunition will prove more effective against structures, the walls are generally 90 degrees ... and do not travel anyhow!
SHe was used in 1942
