L’ AMX 30 B2 DT
English Version
 |
 |
| 1° RG |
Bde de Génie |
Les mines ont toujours été des fléaux pour les armées et surtout les civils. Employées par barré des itinéraires elles arrêtent la progression des unités pour un certain temps Le rôle des unités de Génie est de les enlever de dépolluer le terrain le plus rapidement possible
Les Alliés durant la 2° GM ont développé toute une série d’engin spécifiques comme le Valentine le Churchill ou Sherman Crab qui sont des char ayant reçu un montage de fléaux à l’avant. IL existait aussi le système des rouleaux qui obéissent plus à l’école russe (ou soviétique)
Apres la guerre d’ailleurs ce pays a continué à développer ce genre de matériel plus connu sous le nom de KMT ou Koleinyi Minnyi Tral
Les armées de l OTAN n’avaient pas jusqu’à un passé récent de matériel adapté à ce genre de mission La France a même tenté de fabriquer un prototype qui ne sera pas suivi de fabrication en série
La 1° guerre du Golfe (1990 1991 ) a entraîné, la réalisation en urgence de cinq chars AMX-30B démineurs télécommandés, équipés de rouleaux soviétiques .Ce matériel avait été cédé par le RFA pour participation à la Guerre Un exemplaire est conservé au Musée des Blindés de Saumur
Mais ce matériel n’était qu’une solution de rechange et pour remplacer ces 5 chars l'EMAT a décidé de se transformer des châssis de AMX 30B2 rendus disponibles suite à des dissolution d’Unités pour se d'une capacité de déminage avec ces châssis de chars AMX-30 B2 équipés d'outils de déminage.
Ce système rend possible le franchissement de vive force d'obstacles battus par les feux d'un ennemi installé en défensive ou bréchage
Description

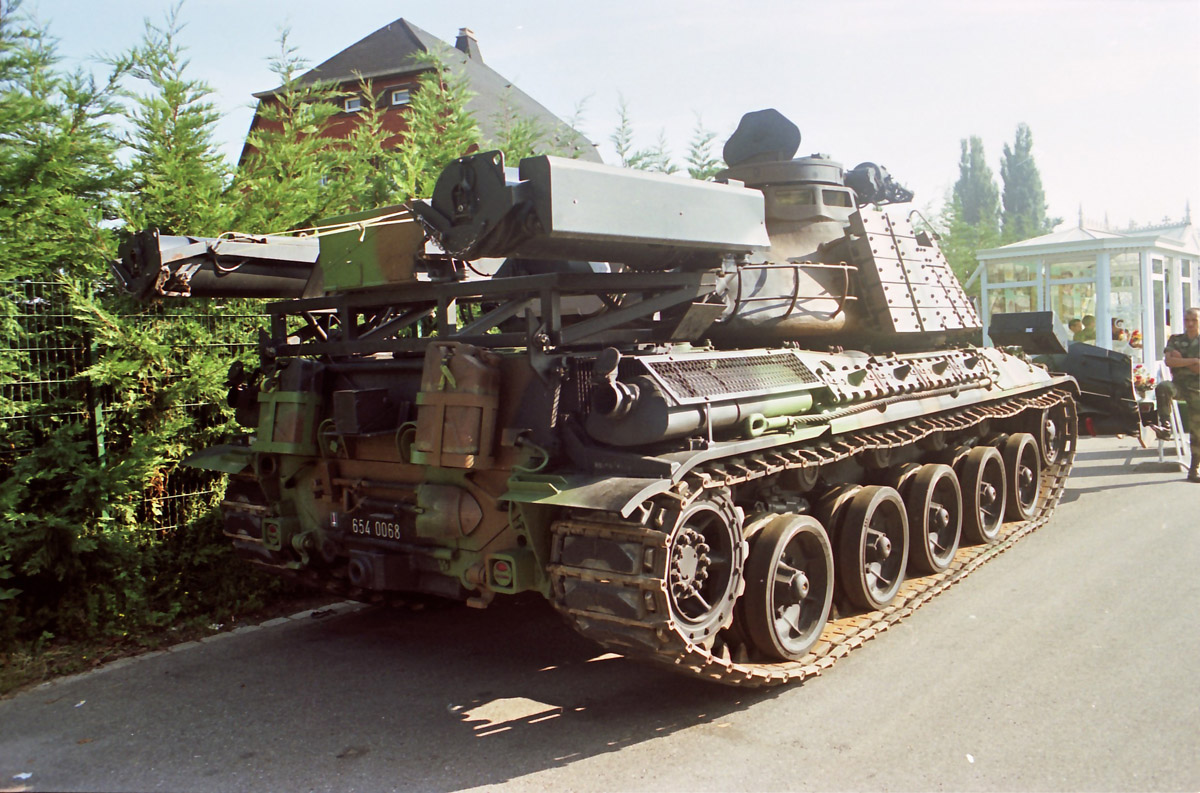

Sur un châssis d’AMX30 B2 ayant conservé sa tourelle mais pas son canon Des briquette ERA( Explosive reactive armour ) équipent ce materiel pour le protéger des munitions high-explosive anti-tank (HEAT)
Peuvent être montés

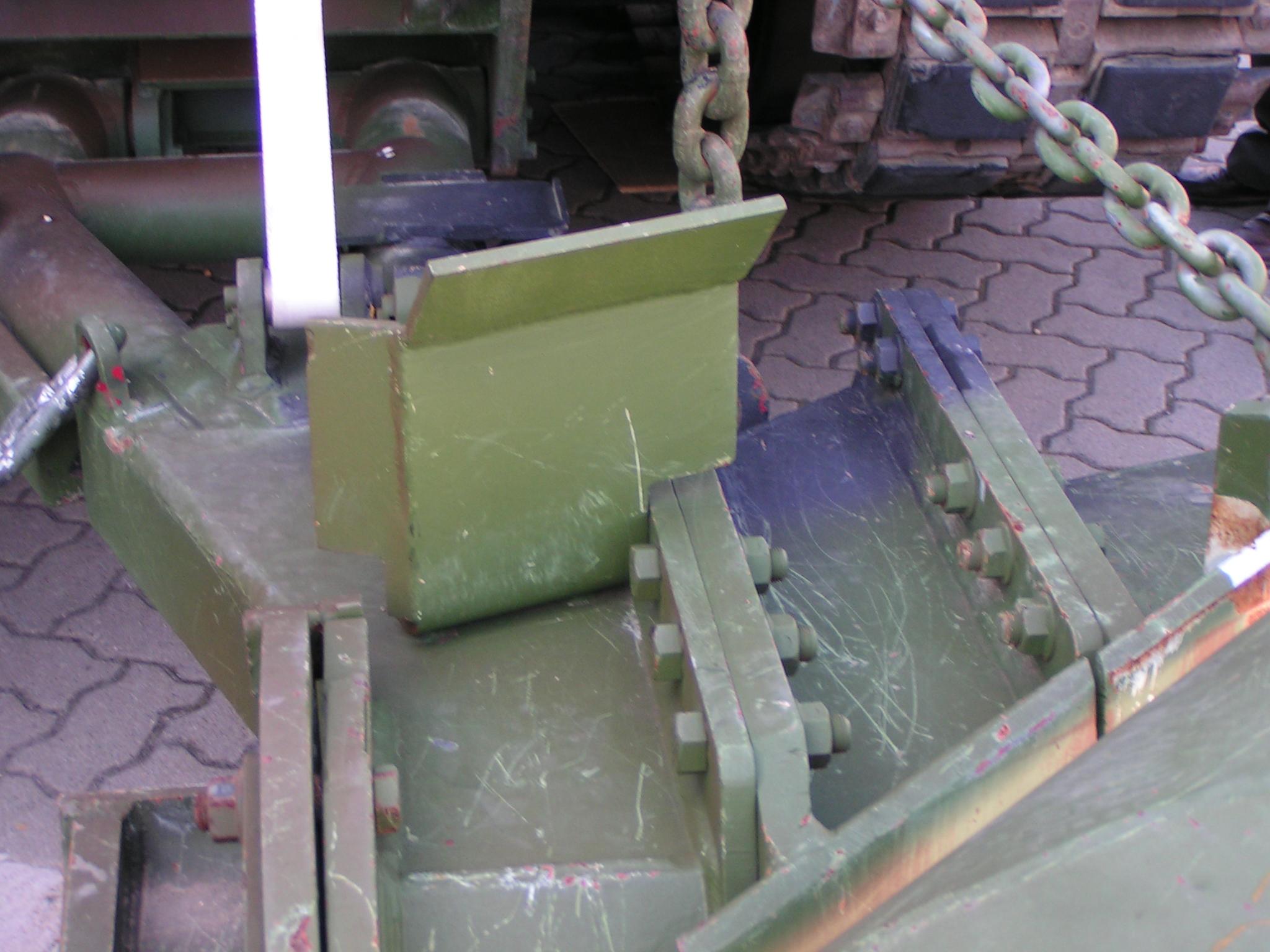

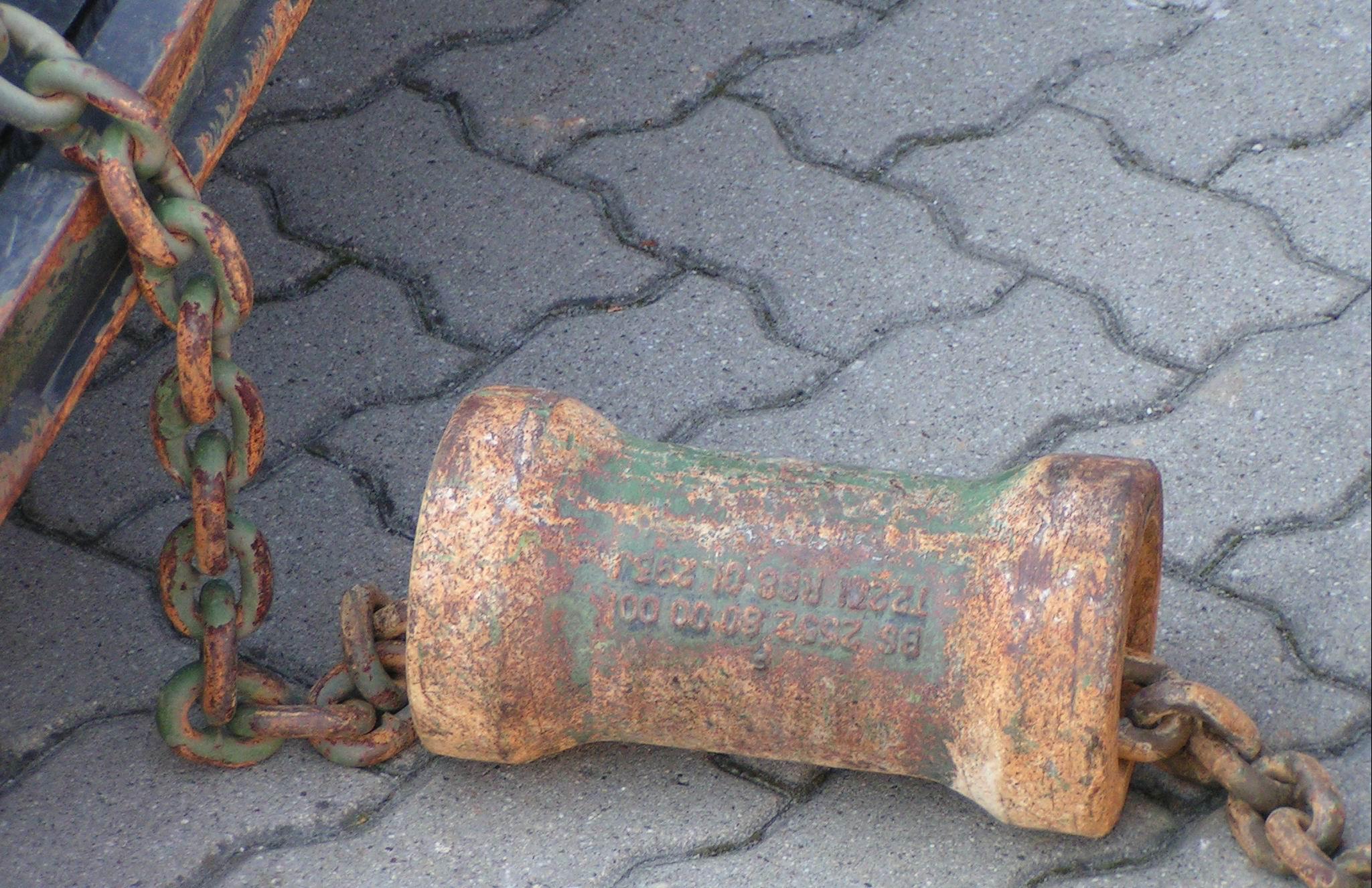

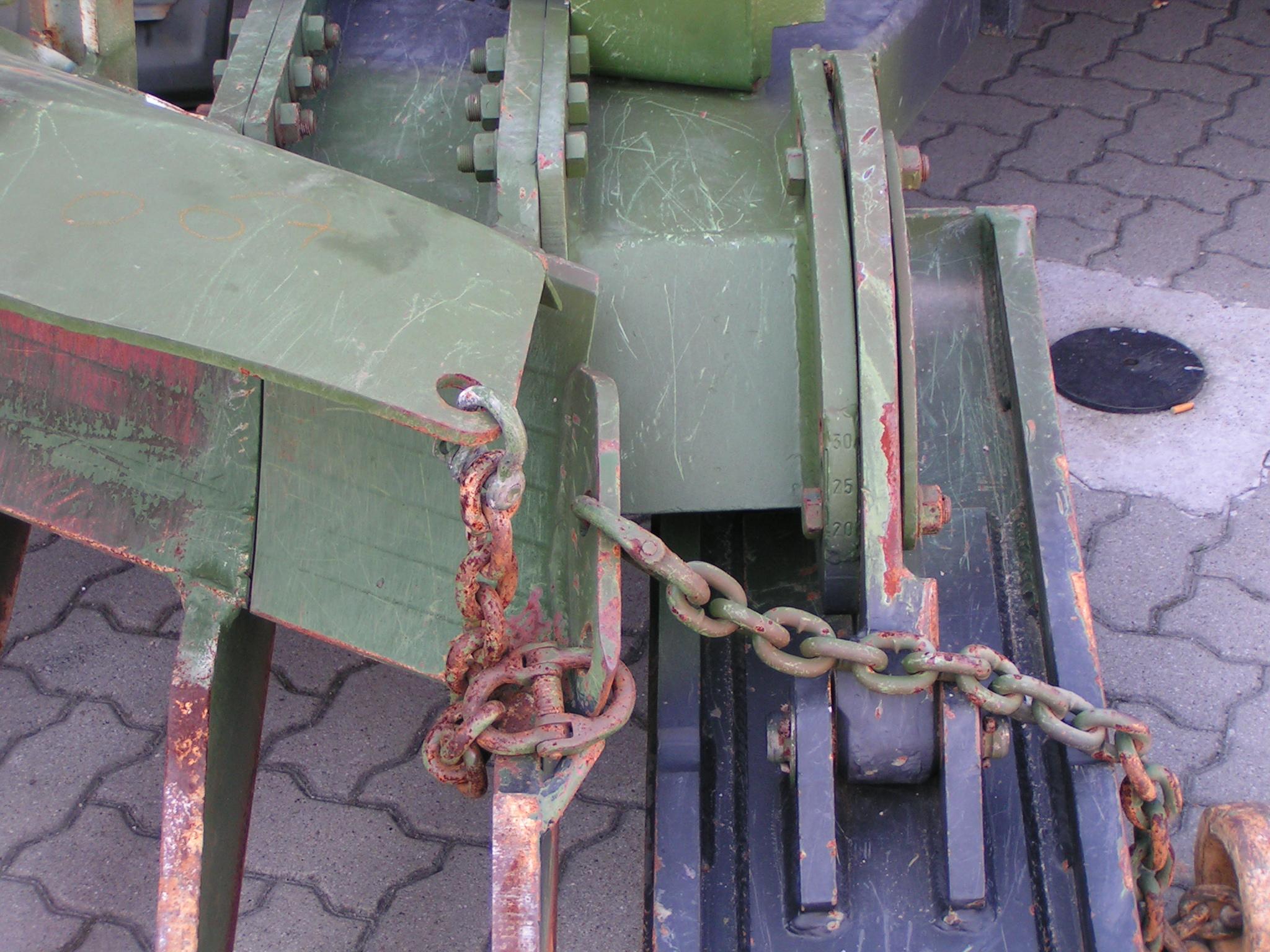

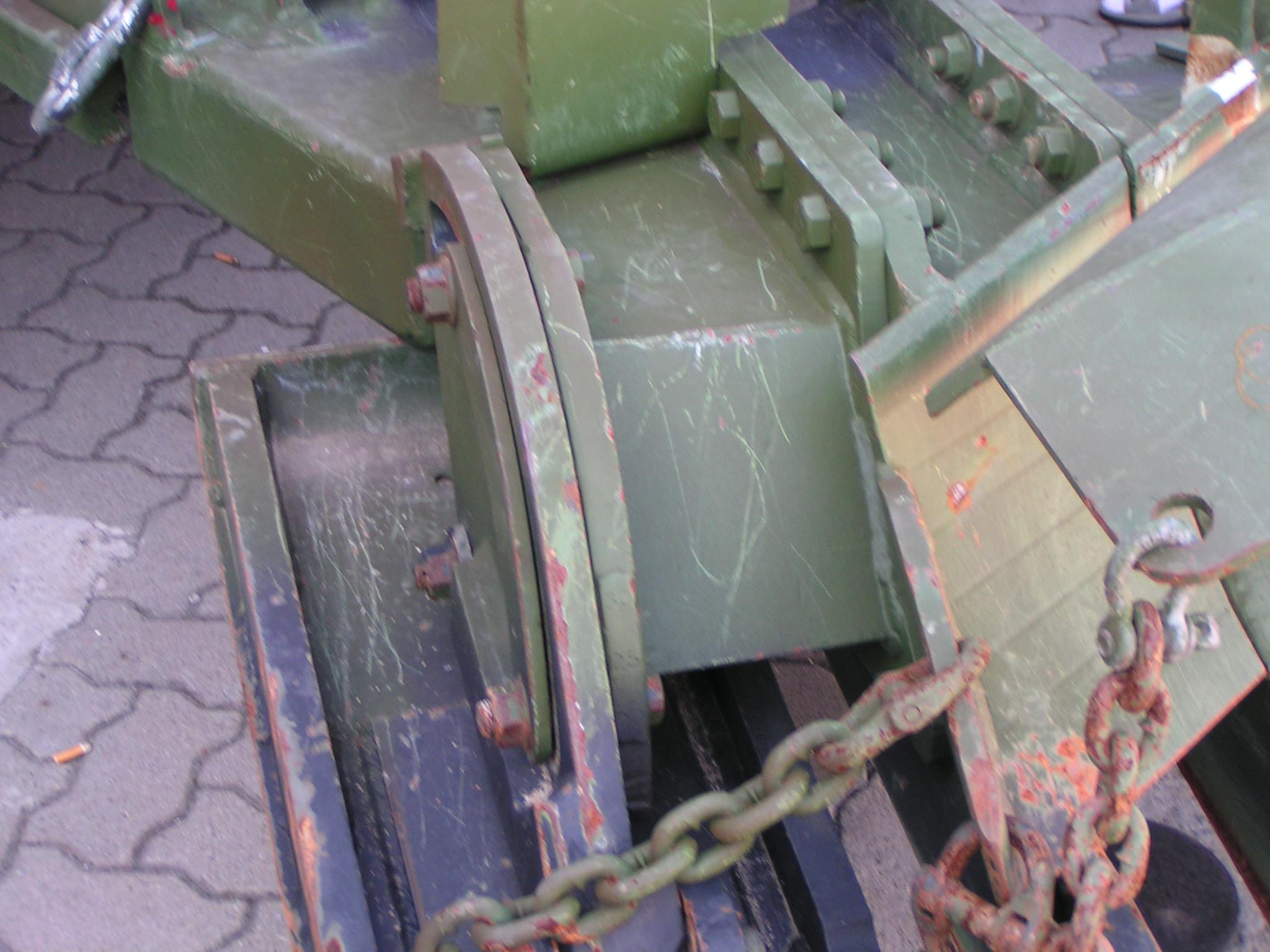

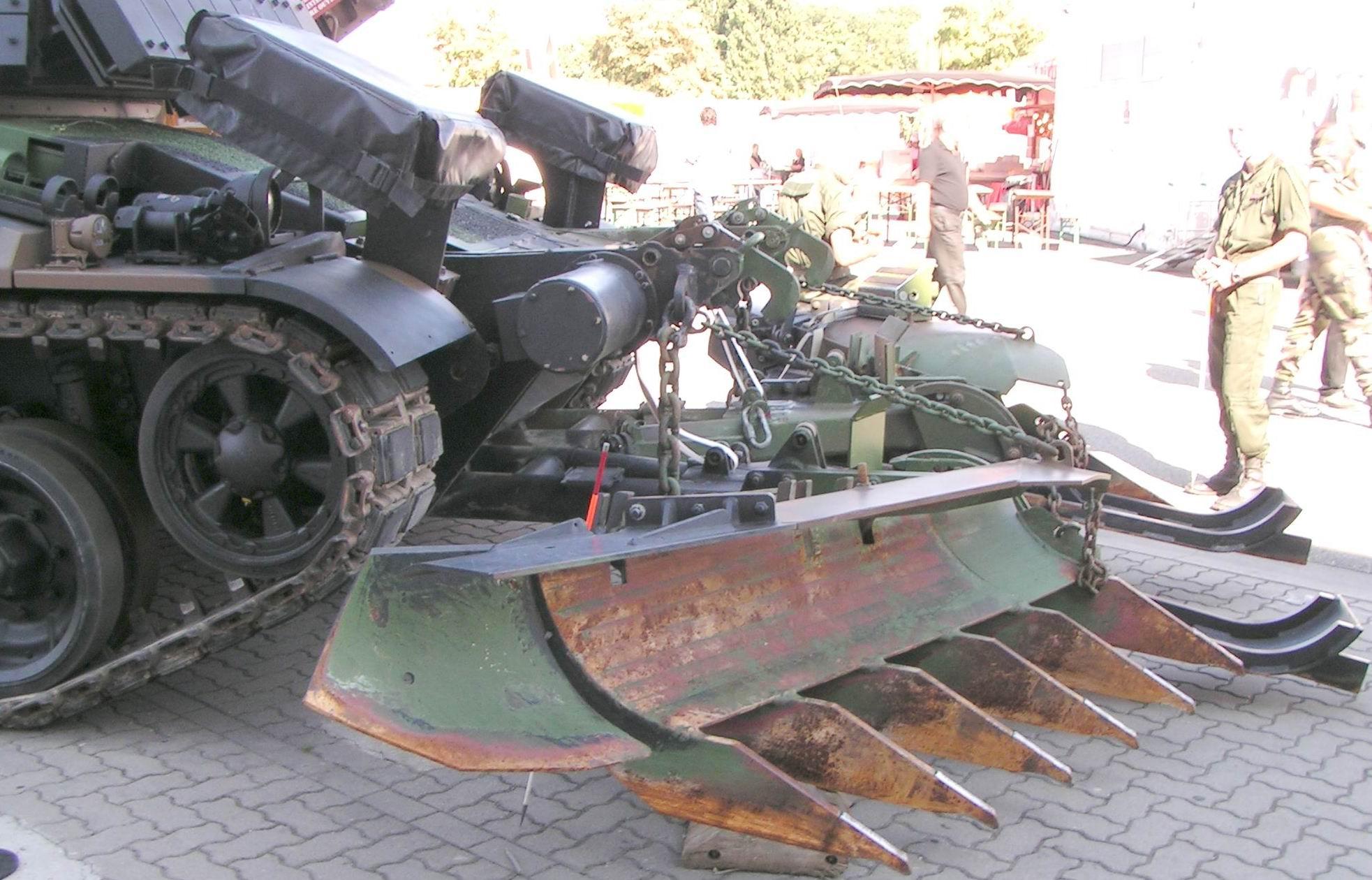

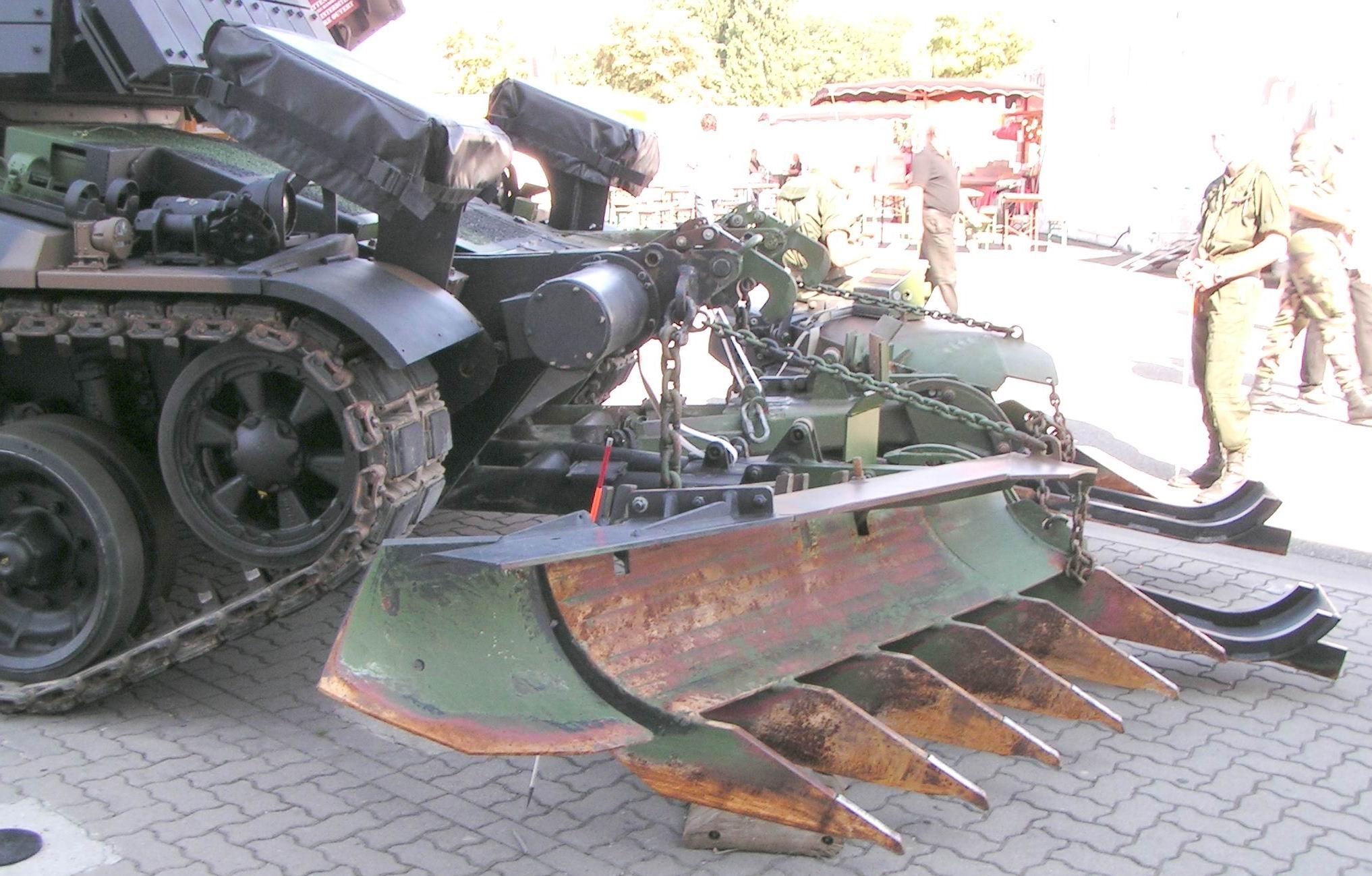

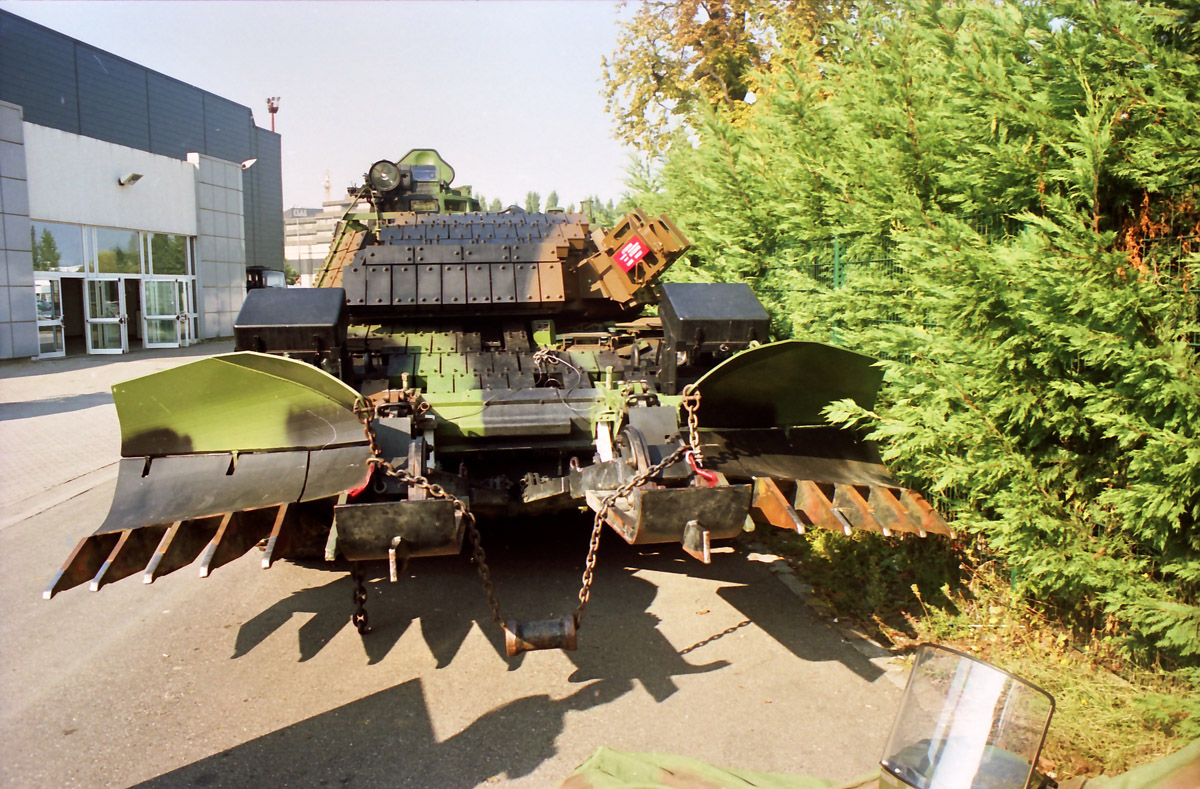

des Charrues de déminage de chenilles (RAMTA) Ce système permet de traiter 2 bandes parallèles de 30m mais laisse un espace central non traité de 1,30m.
Un Rouleau de déminage d’origine israélienne (URDAN) qui traite 2 bande de 1,13m, avec un espace central non traité de 1,30m
Ces 2 systèmes permettent d'éliminer la plupart des mines AC posées ou enfouies jusqu'à une profondeur de 0,30m à une vitesse de déminage est de l'ordre de 5km/h. sur une largeur totale de 3,90m (exception faire de la bande centrale de 1, 30m où seules sont traitées les mines à influence magnétique ou à allumeur à bascule). En effet les rouleaux, déclenchent les mines par pression, la charrue qui procède à l'évacuation des mines, et le duplicateur de signature magnétique Déméter ou Dédale leurre les mines à influence magnétique. L'efficacité du déminage est toutefois fonction de la nature du terrain et du type de mines rencontrées
Générateur de champ magnétique (DEMETER) qui les mines AC à influence magnétique

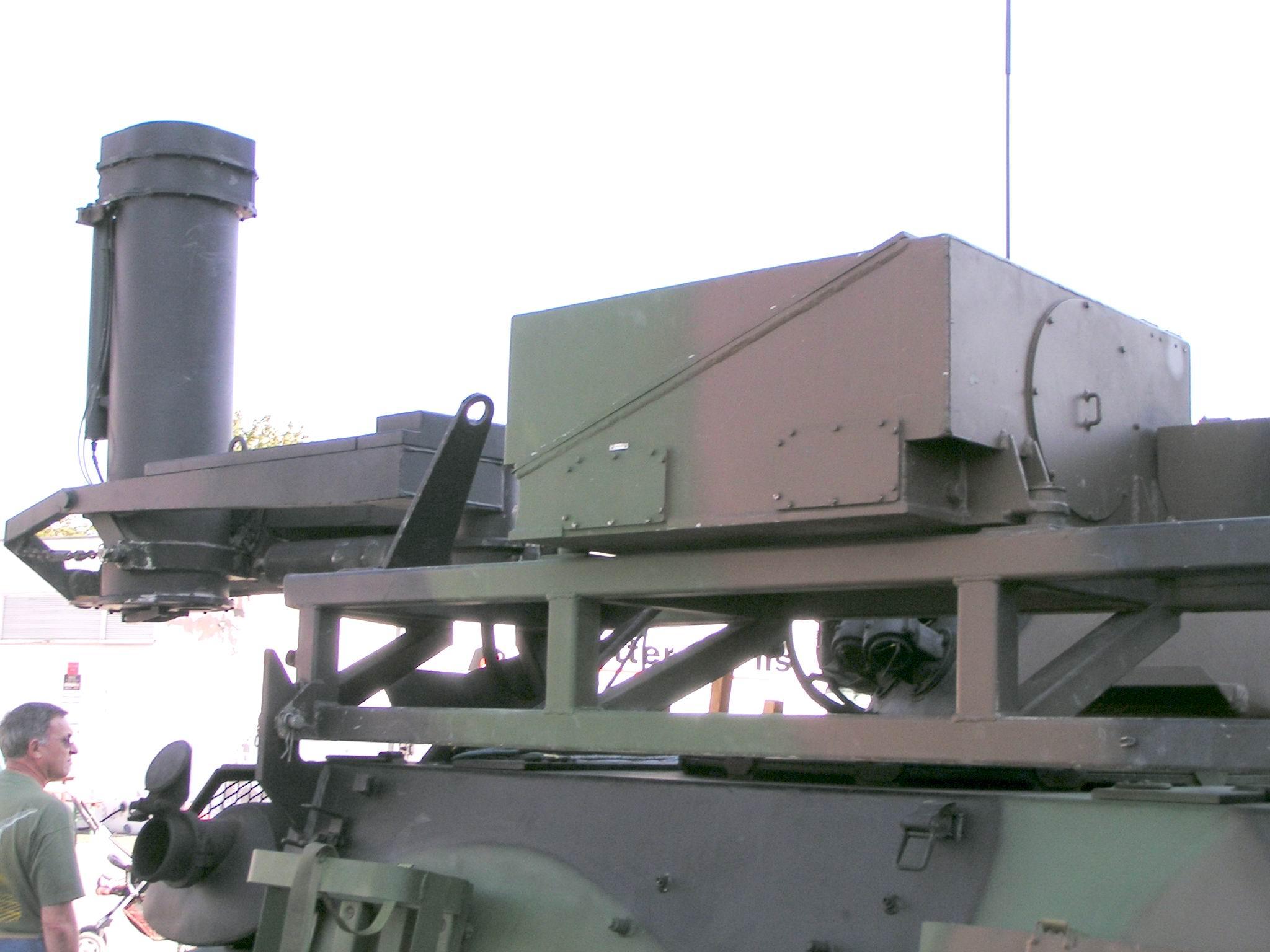

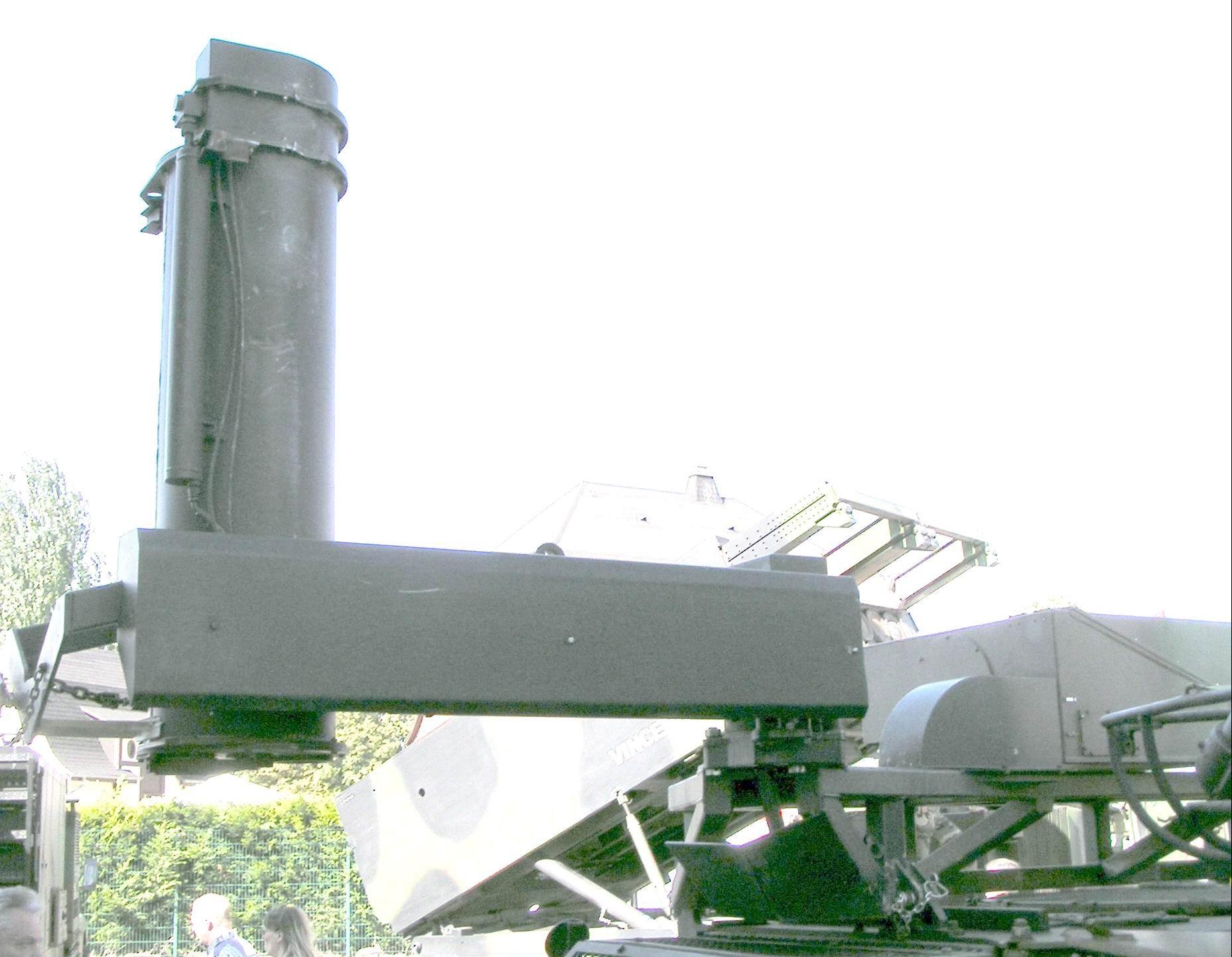

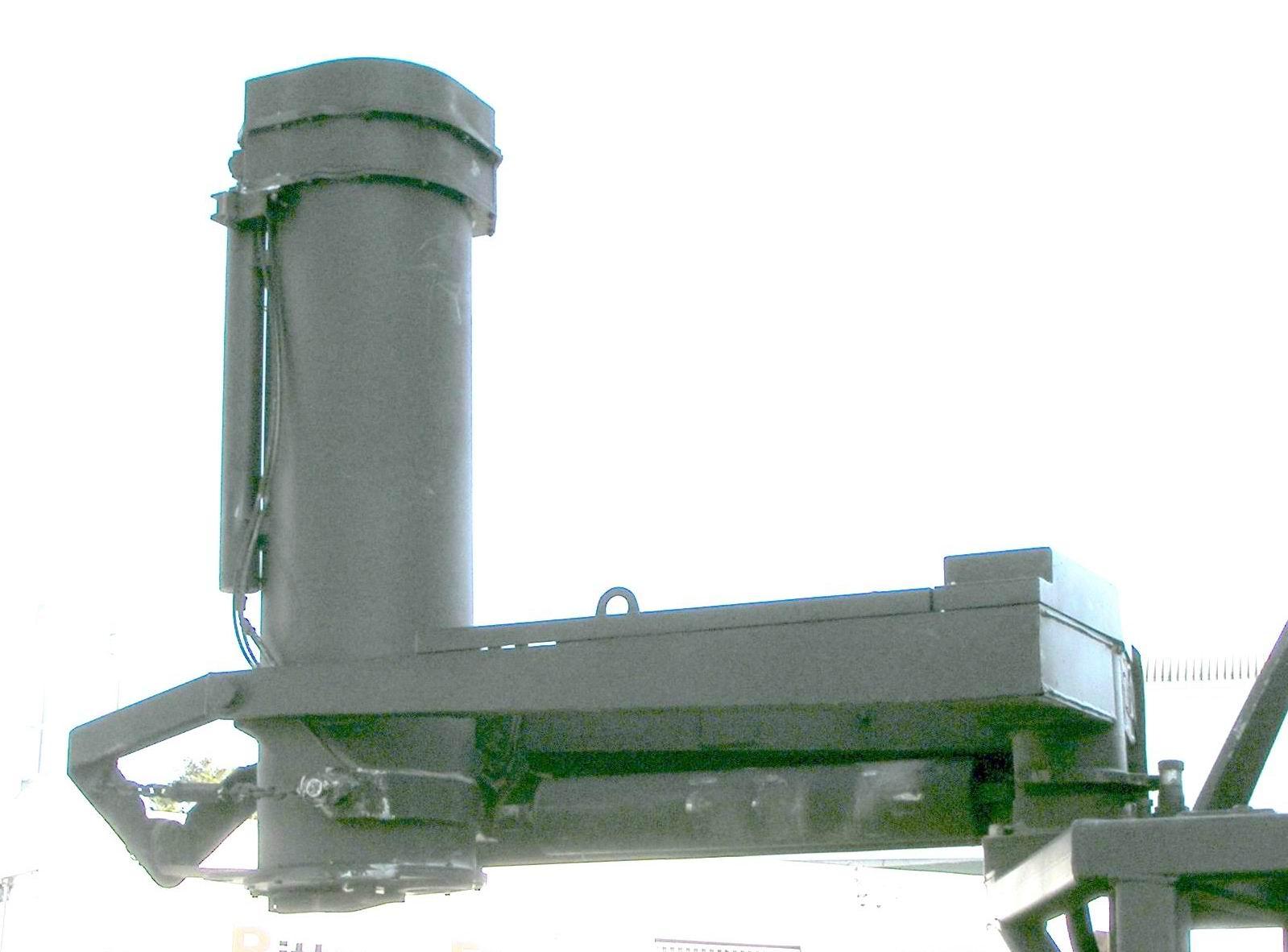

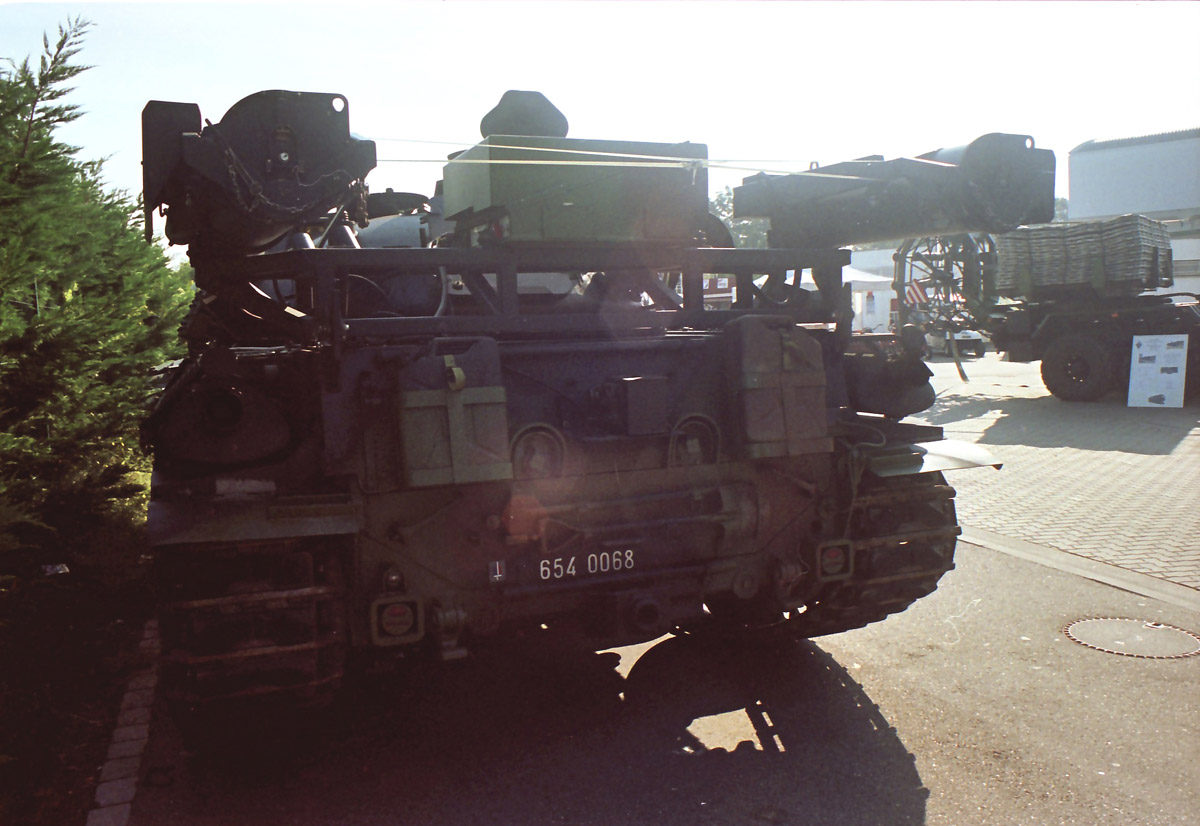

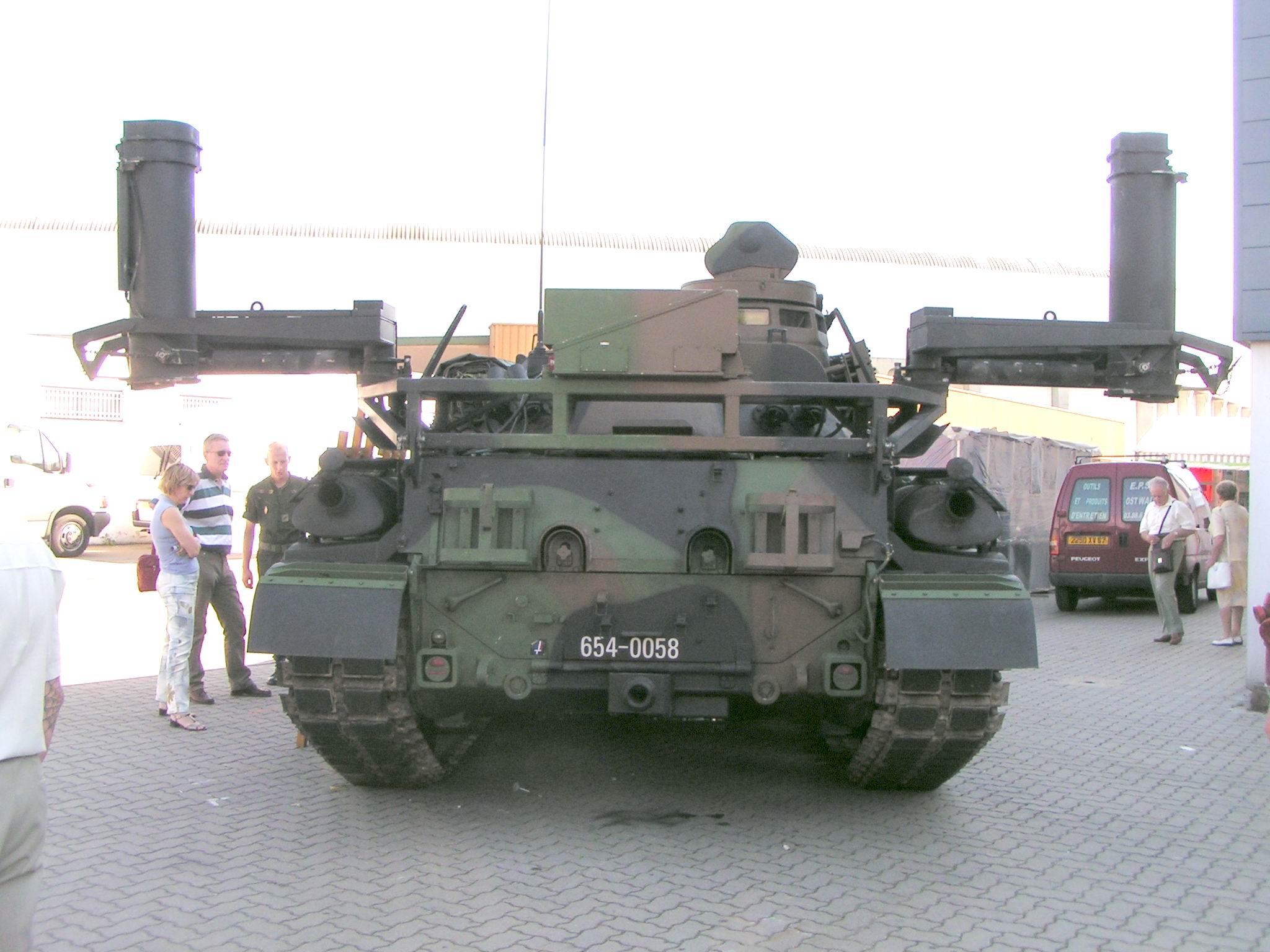

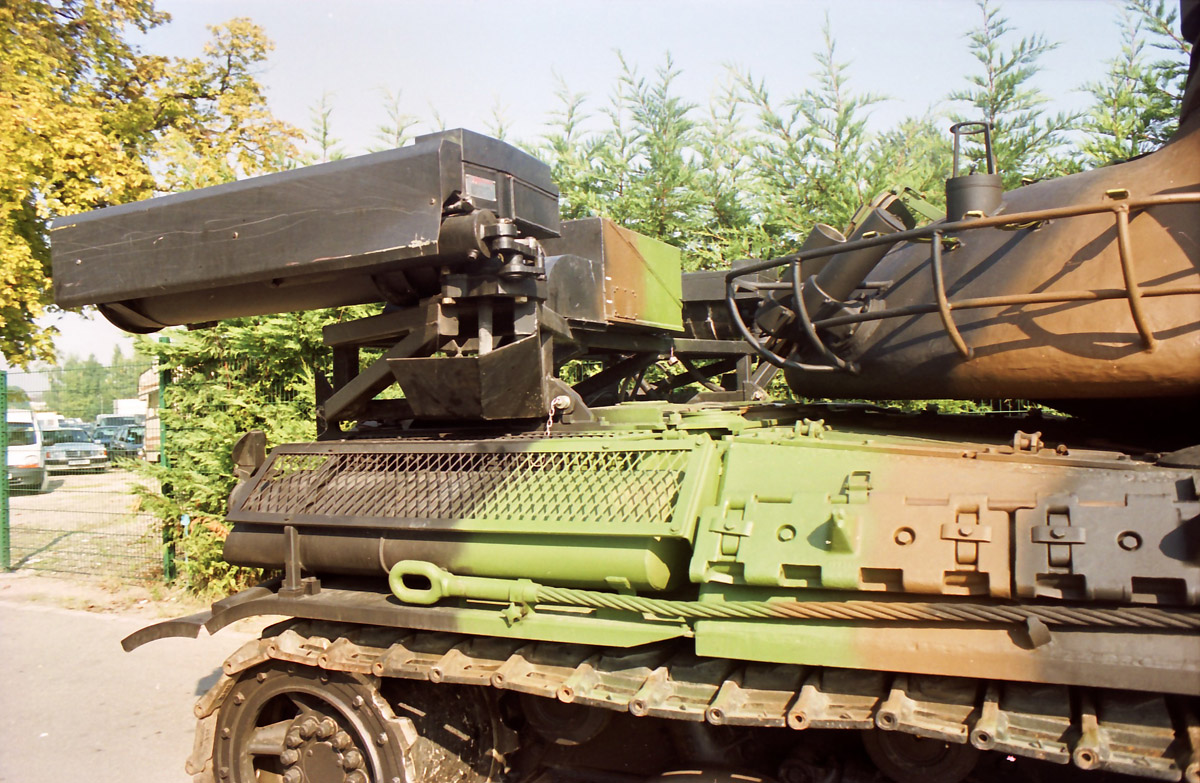

Et pour finir nous trouverons un système de balisage par jalons baliseurs PEARSON, qui délimité les terrain an plantant des jalons tous les 7 mètres
Utilisation sur le terrain
Ce système, comprend une section déminage mécanique lourd AMX-30 B2 DT qui est composée de

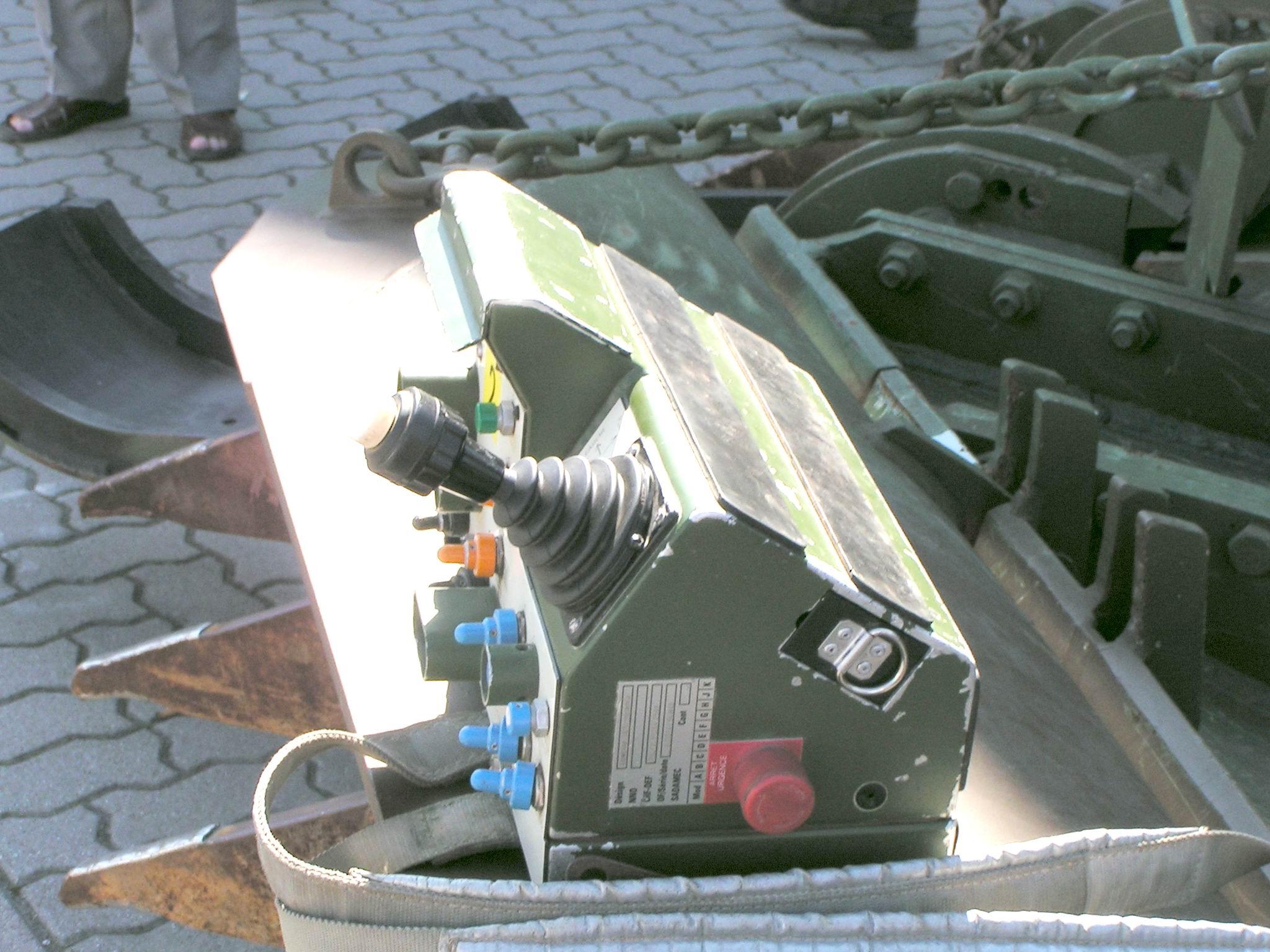

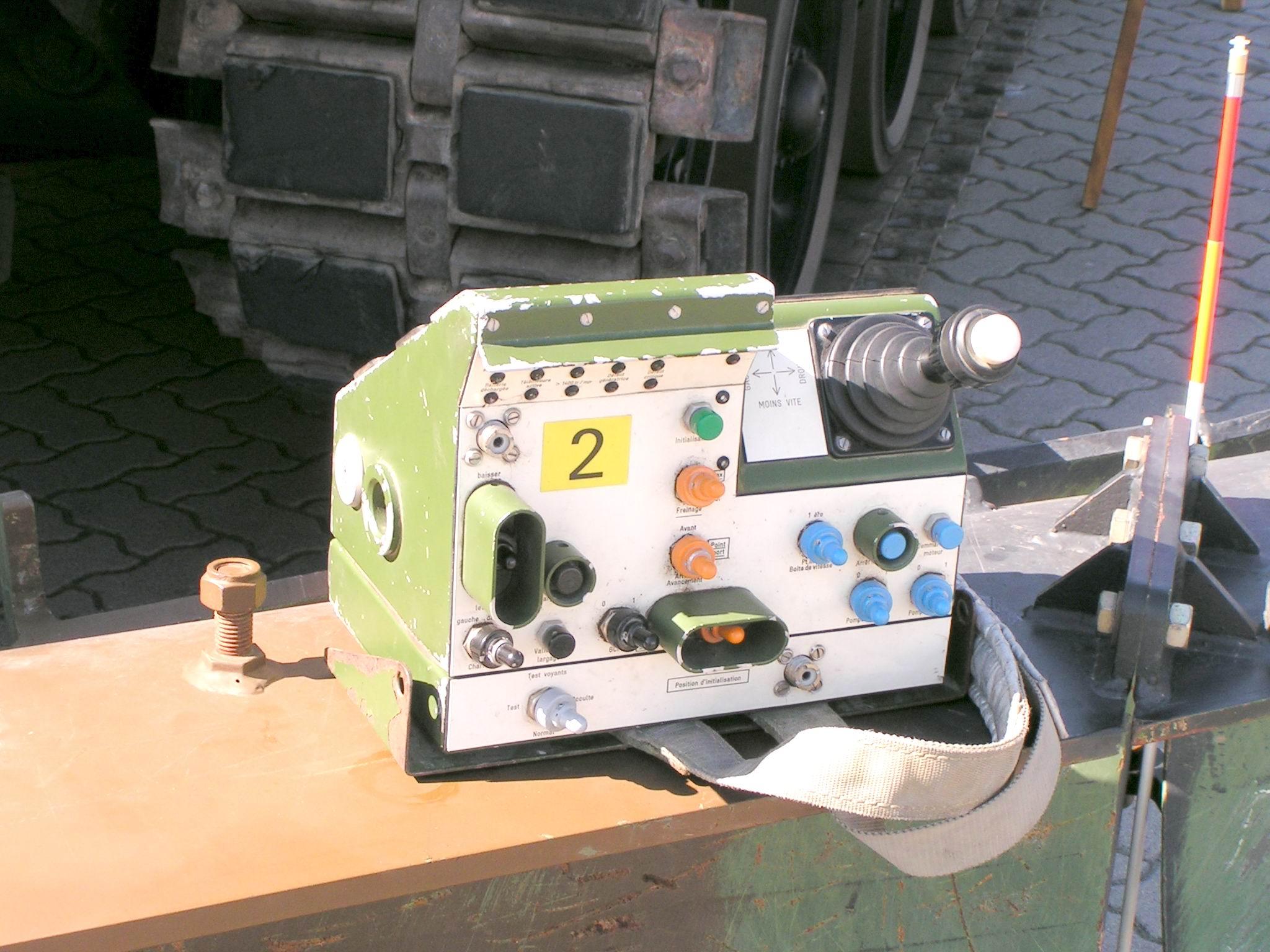

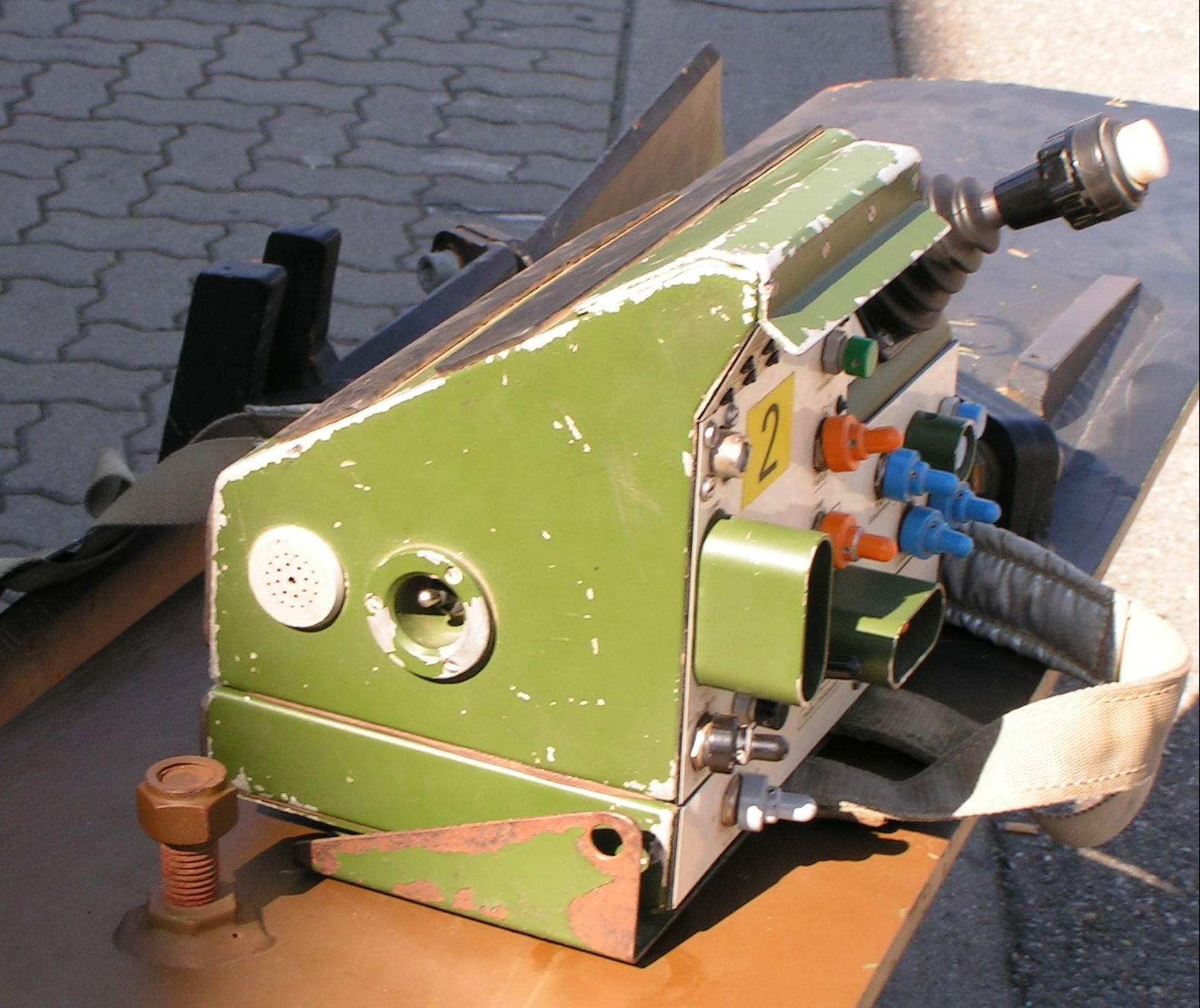

1 VAB de télécommande et de contrôle qui permet de télécommander les chars, à vue jusqu'à 1km. Les évolutions techniques permettent de téléguider jusqu'à une distance de plus de 2000 mètres, un char de 30 tonnes via un pupitre portatif qui permet un guidage à vue jusqu’à des distances de 1 000 m soit pour les longues distances à partir d’un véhicule PC capable de superviser un groupe de 3 véhicules démineurs même s’ils sont hors de vue
1 char de char de détection, télécommandé et équipé de rouleaux URDAN
2 chars démineurs télécommandables et équipé de charrues RAMTA.
A ces engins blindés se rattachent 3 TRM 10000 APD avec remorques VTL assurant le transport des outils de déminage (charrues et rouleaux). C’est un des plus gros matériels pilotés à distance en service dans le monde.
Le futur va voir une évolution vers
Réalisation de 7 chars supplémentaires avec le sur blindage.
Optimisation des rouleaux au regard de l'évolution de la menace.
Intégration de bloqueurs de suspensions.
Le développement d'un système de vidéo télé opéré en vue de l'équipement de deux sections.
L'intégration du système de tension de chenilles à recul contrôlé (STRC).
Ce matériel est en dotation auprès de deux sections de déminage lourd au sein de la compagnie de contre minage du 1er RG.
Merci à Christian Adam et Pascal Bausset pour les photos.
The AMX 30 B2 DT
|
|
| 1st RG |
Brigade Genie |
The mines have always been scourges armies and mostly civilians. Employees helmed by routes they stop the progression of units for some time the role of engineering units is to remove decontaminate the ground as soon as possible
Allies during the WW2 have developed a series of specific equipment such as Valentine Churchill or the Sherman Crab which are char has received a mounting evils in the front. IT also existed the system of rollers who obey more at Russian school (or Soviet)
After the war, moreover, that country has continued to develop this type of material known as the KMT or Koleinyi Minnyi Tral
The armies of NATO had not until recently equipment adapted to this kind of mission France has even tried to produce a prototype that will not be followed by mass production
1 ° The Gulf War (1990 1991) has led to the urgency of achieving five tanks AMX-30B deminers remote, equipped with Soviet rolls. This equipment had been ceded by the RFA for participation in the War A copy is kept at the Museum Armour Saumur
But this was only a hardware solution and to replace the 5 chars the Army Staff has decided to transform frames AMX 30B2 made available following the dissolution of units to comply with a capacity of demining with these chassis tanks AMX-30 B2 equipped with tools for demining.
This system makes possible the crossing of great strength obstacles beaten by fire from an enemy installed or defensive bréchage
Description
On a chassis AMX30 B2 having maintained its turret but not his cannon of briquette ERA (Explosive reactive armour) equip this materiel to protect ammunition high-explosive anti-tank (HEAT)
Can be mounted
Ploughs of demining caterpillars (RAMTA) This system can treat 2 strips parallel 30m but leaves a central space untreated of 1.30 m.
A roll clearance of Israeli origin (URDAN), which deals 2 band of 1.13 m, with a central space untreated 1.30 m
2 These systems are able to eliminate most mines AC raised or buried to a depth of 0.30 m at a speed of demining is about 5km / h. on a total width of 3.90 m (except make the core band of 1, where only 30m are treated mine influence magnetic fuse or dump). Indeed rolls, triggering mines by pressure, the cart carrying out the evacuation of mines, and duplicator magnetic signature Demeter or Daedalus luring mines magnetic influence. The effectiveness of demining is, however, depending on the nature of the terrain and type of mine encountered
Generator magnetic field (DEMETER), which mines for AC magnetic influence
And finally we will find a system of marking a milestone baliseurs PEARSON, which delineated the field planting an milestones every 7 meters
Use on the ground
The system includes a mechanical demining heavy AMX-30 B2 DT which is composed of
1 VAB and remote control that allows remote tanks, for up to 1km. Technological evolution can téléguider up to a distance of over 2000 meters, a tank of 30 tons via a portable console that allows guidance sight distances of up to 1 000 m or for long distances from d ' PC a vehicle capable of overseeing a group of deminers 3 vehicles even if they are out of sight
1 tank tank detection, remote and equipped with rollers URDAN
2 deminers télécommandables and tanks equipped with plows RAMTA.
To these armoured vehicles relate 3 TRM 10000 ODA with LTV trailers carrying tools demining (ploughs and rollers). This is one of the largest physical distance driven in service worldwide.
The future will see a shift towards
Completion of 7 additional tanks with the shield on.
Optimizing rolls under the changing threat.
Integration of blockers suspensions.
The development of a video system operated TV for the equipment of two sections.
The system integration voltage tracks a decline controlled (STRC).
This material is staffing with two demining heavy within the company against mining of the 1st RG
Thanks to Christian Adam and Pascal Bausset for the pics
.
.
