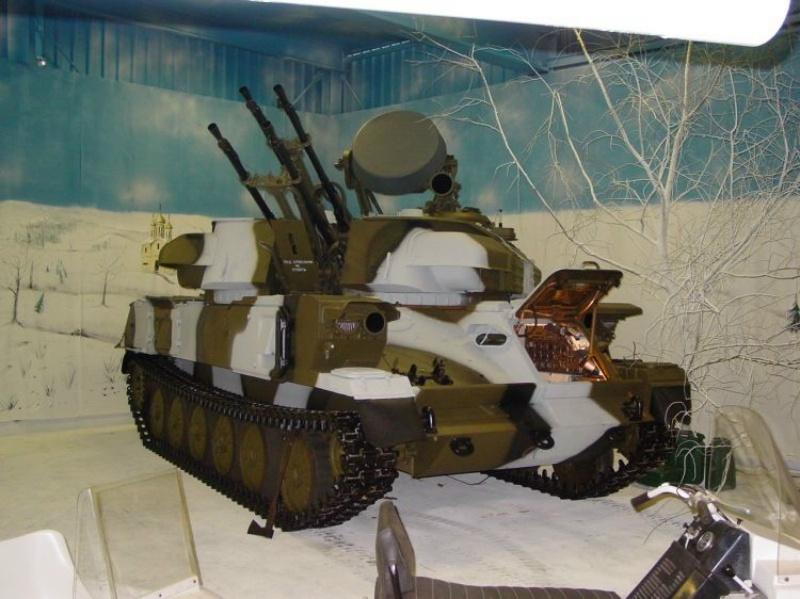

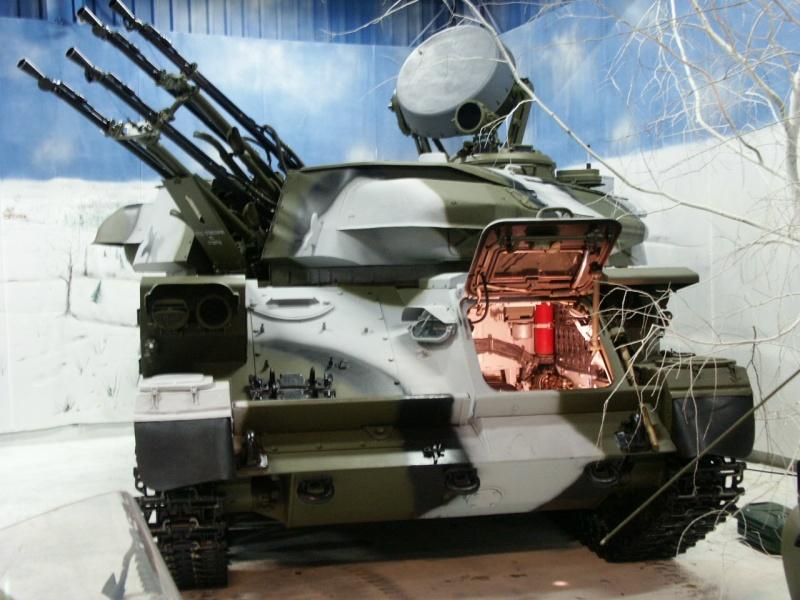

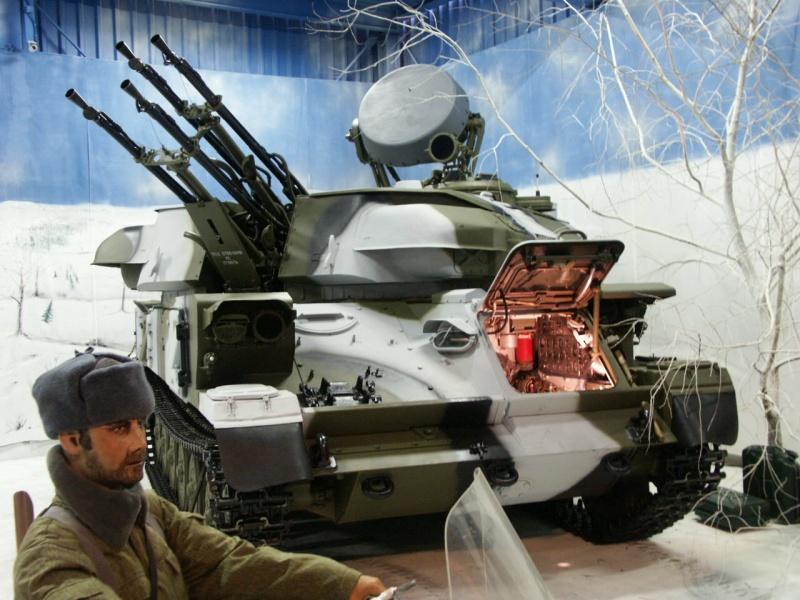

Automoteur DCA ZSU 23 /4

La défense des troupes Blindées du défunt PAWA( t pacte de Varsovie) était basée sur le ZSU 57/2  Dans les années 60 il lui fut donné un successeur en la personne du ZSU 23/4
Cette arme a une portée moindre mais possède une redoutable capacité de saturation du champ de tit et de plus elle est asservie à un radar de tir. Exploitée par les Russes nous trouvons ce système d armé un peu partout de par le monde.
Il est souvent utilisé en liaison avec le système SA Gainful. En effet ce missile oblige les avions à plonger vers le sol là où les attendent les ZSU 23/2, 23/4 et les missiles SA 7 portable. L'arme est portée par un châssis blindé issu de la famille du PT 76 et du BTR 50 ; Il est construit en plaques d'acier soudées très fines (10 à 15 mm) Le blindage ne procure qu'une protection de la mitraille du champ de bataille La caisse possède un train de roulement à 6 galets porteurs plus 2 barbotins. Le moteur et la transmission se trouvent à l'arrière où on trouve la turbine à gaz qui fournit l'énergie nécessaire pour l'armement de la tourelle lorsque le moteur est à l arrêt

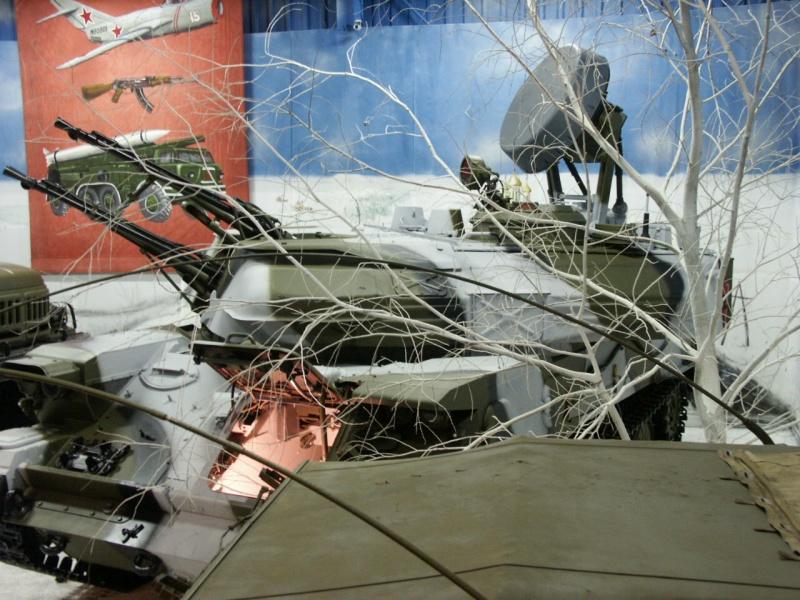

Hormis le pilote à l avant gauche l'équipage de 3 hommes se trouve en tourelle (très exiguë ) La tourelle pivote sur 360° et peut traiter des objectifs en site de -4 à 85° En cas de panne du système automatique de tir celui ci peut continuer en manuel.
Le radar de tir se trouve à l'arrière de la tourelle Le canon peut tirer des rafales de 5,10,ou 50 obus à 2500 mètres. Chaque canon possède une réserve de 500 obus
Caractéristiques
Equipage 4
Poids 19 Tonnes
Longueur 6.54 m
Largeur 2.95m
Hauteur sans le radar 2.25 m
Moteur Diesel V 6R de 260 cv
Vitesse sur route 44 k/h
autonomie 260 kms
tranchées de 2.8m
obstacle vertical 1.1m

Autres Photoscopes (Other Walk Around)  1   2    3   4

The defence of the troops of defunct PAWA (Warsaw Pact) was based on the ZSU 57 /2 In the 60th years he was given a successor in the person of ZSU 23 / 4 This weapon has a smaller range but he has a formidable capacity of battle field and the more it is subjugate to a fire control radar.
Operated by the Russians we find this system armed everywhere in the world. It is often used in conjunction with the SA Gainful. In fact the SAM Gainful force aircraft to dive toward the ground where an over family of anti aricradt weapons await him like ZSU 23 / 2, 23 / 4 and SA 7 portable missile.
This weapon is carried by a chassis derived from the family of PT 76 and BTR 50; It is built in steel plates welded very thin (10 to 15 mm) does provide a shield protecting the canister battlefield
The frame has a running gear at 6 track roller and 2 idling wheels. The engine and transmission are at the rear where there is the gas turbine, which provides the necessary energy for the manutention of the turret when the engine is to stop
Apart from the pilot before the crew is of 3 Men who lies in the turret (very small)
Turret rotates around 360 degrees and can handle targets in site -4 to 85 °
In the case of a failure of the automatic system shooting may be continue in manual. The fire control radar is located at the rear of the turret
The gun can fire bursts of 5.10, or 50 shells at 2500 meters. Each gun has a reserve of 500 shells
Technical Data
Crew 4
Weight 19 tons
Length 6.54 m
width 2.95m
height 2.25 m without  radar
Diesel Engine V 6R of 260 hp
Speed on the road 44 kp/h
autonomy 260 kms
trenches 2.8 m
vertical obstacle 1.1m
