Le 2S1 Gvodzdika
English Translation
 |
Durant la 2° Guerre Mondiale, les Soviétiques développèrent le concept du barrage d 'artillerie écrasant tout sur son passage. Ce concept, entraîna la mise au point de pièces d'artillerie tractées et paradoxalement pas de pièces automouvantes sur châssis chenillés .La présence de châssis de type JSU 152 ou SU 100 peut explique cela. Ainsi dans les premières années de la Guerre Froide les armées soviétiques et du Pacte de Varsovie n'eurent à leur disposition aucune pièces comparables aux M 108 M 109 et AMX 13 F 3 Le concept stratégique évoluant, on a vu dans les années 70 apparaître du matériel automouvant. Cette Famille reçue le nom de code par l ' OTAN de 2 S. Les forces du pacte de Varsovie avaient à leur disposition 3 types de formations. Des divisions motorisées, blindées et parachutistes.
A chaque type de division a été affecté un type de matériel. Il faut savoir que les troupes du pacte avaient à leur disposition (théorique) dans chaque division un échantillonnage de toutes les armes. Ainsi un commandant de DB avait à sa disposition un B C A (bataillon de Chars autonome) lourd qui était son coup de poing pour se servir sur son axe d 'effort principal.
Ainsi lors d'un exercice d'état major lorsque vous avez devant vous 2 Régiments de chars type T 72 soit 160 chars on annonce qu'une masse de 80 chars type T 80 s'approche de votre position tenue par un Régiment de 52 chars que faites vous ?
Les réactions doivent être rapides et sures. De plus il fallait s'attendre à un barrage d 'artillerie de surcroît
A titre de comparaison une DB française pouvait vous apporter l appui d une batterie AU F 1 (18 tubes de 155 mm ) ainsi que dans le meilleur des cas d une section de LRM. Actuellement le concept d'utilisation stratégique a changé.
Les Divisions Blindées ont disparu au profit des Brigades comme en 1977. Les forces qui doivent être employées ne sont plus figées et statiques comme au temps de la Guerre froide ; Une brigade est constituée par divers éléments pris sur une étagère, selon, les besoins.
Passons maintenant au blindé qui nous importe à savoir le canon automoteur russe 2S1 Qui a comme autre nom de code le Gvozdzika
Description et Historique.

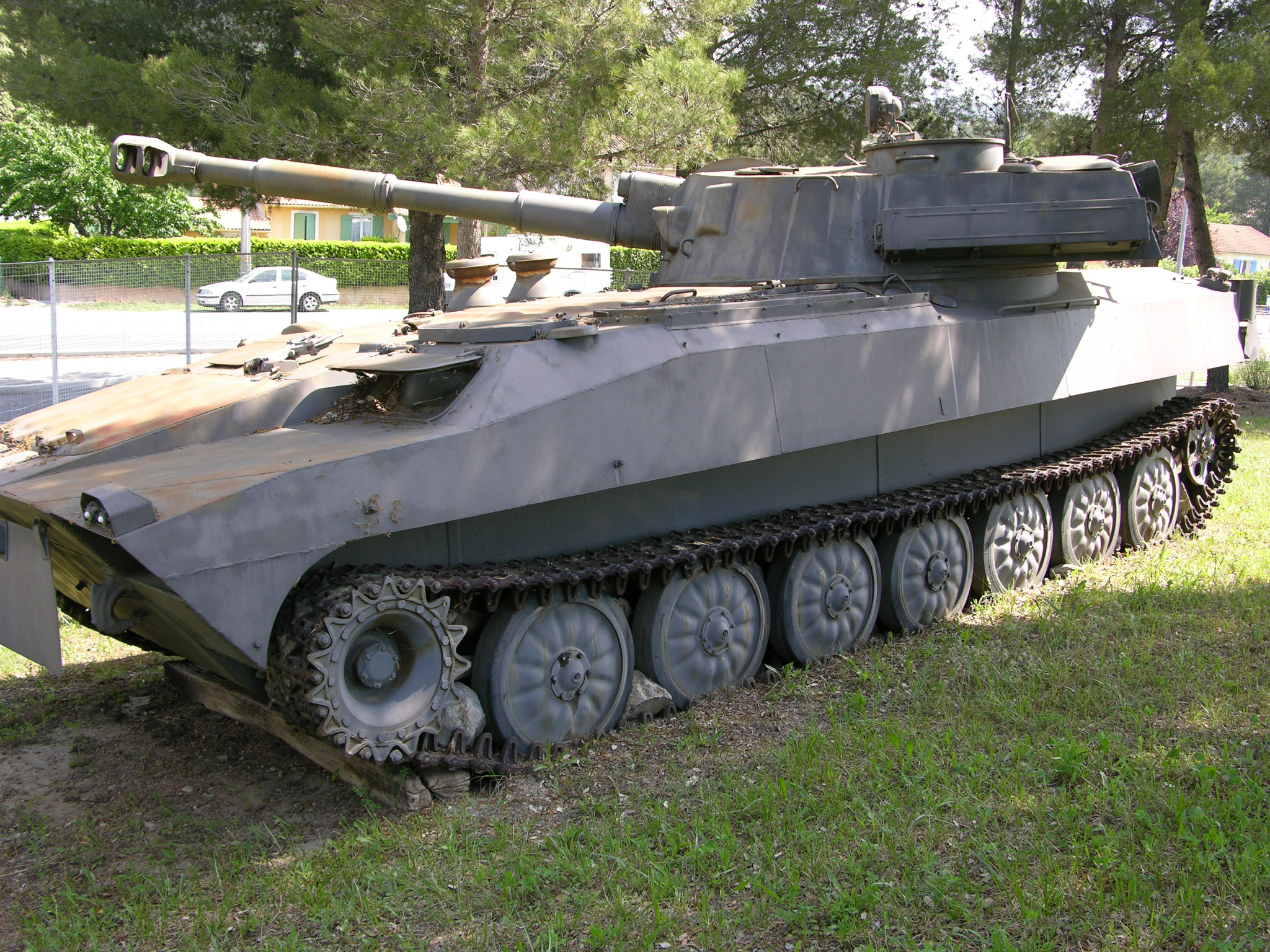

Cet engin est conservé à Draguignan dans l 'enceinte de l ' Ecole d'Application de l 'Artillerie. Il a été saisi au Koweït durant la 1° Guerre du Golfe en 1991. Le seul bémol mise à part qu'il soit exposé en plein air ( il est en parfait état de marche ) est son schéma de couleur. Il a perdu sa couleur sable pour un vert olive drab qui n 'est pas du meilleur effet.

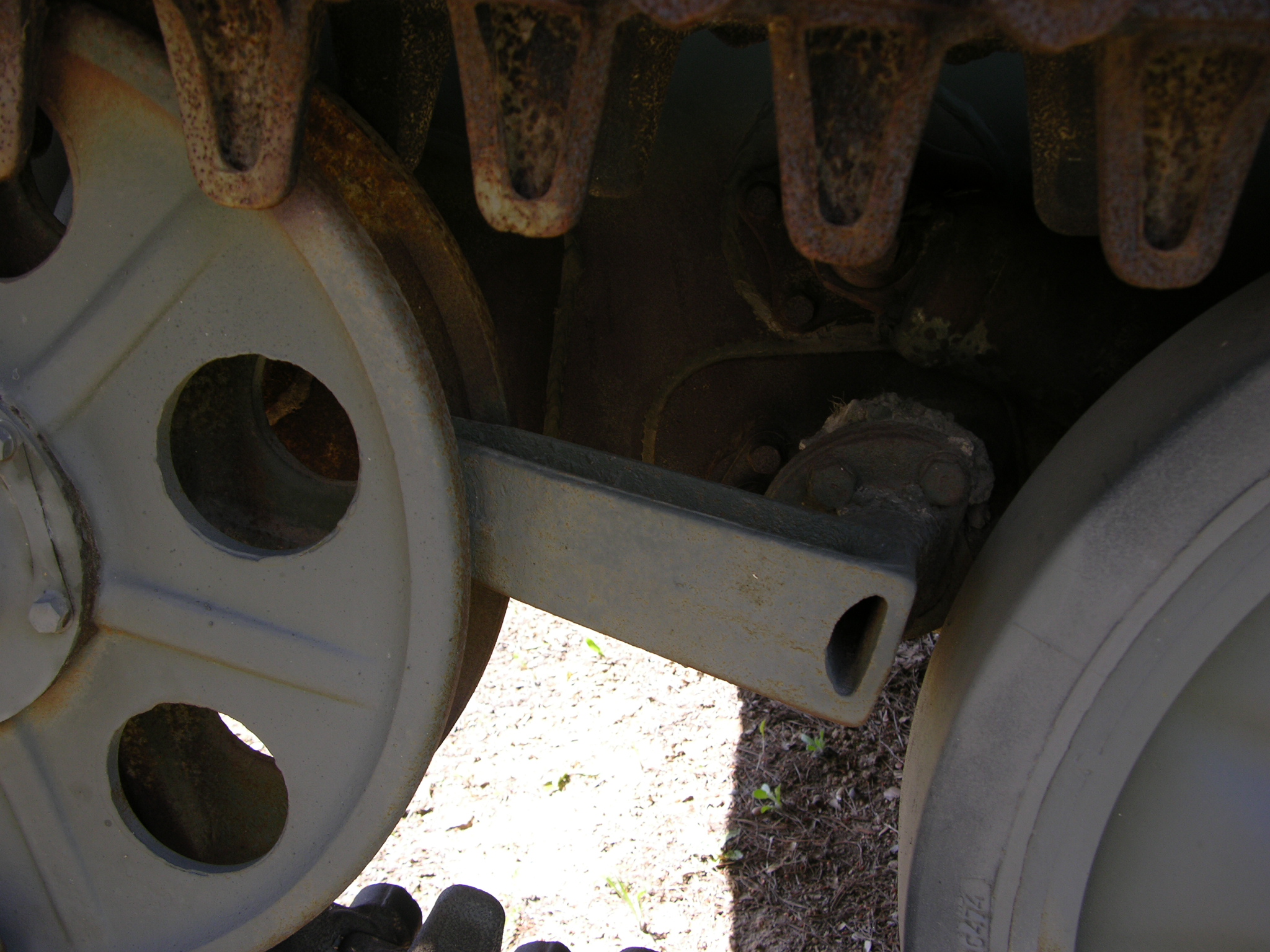

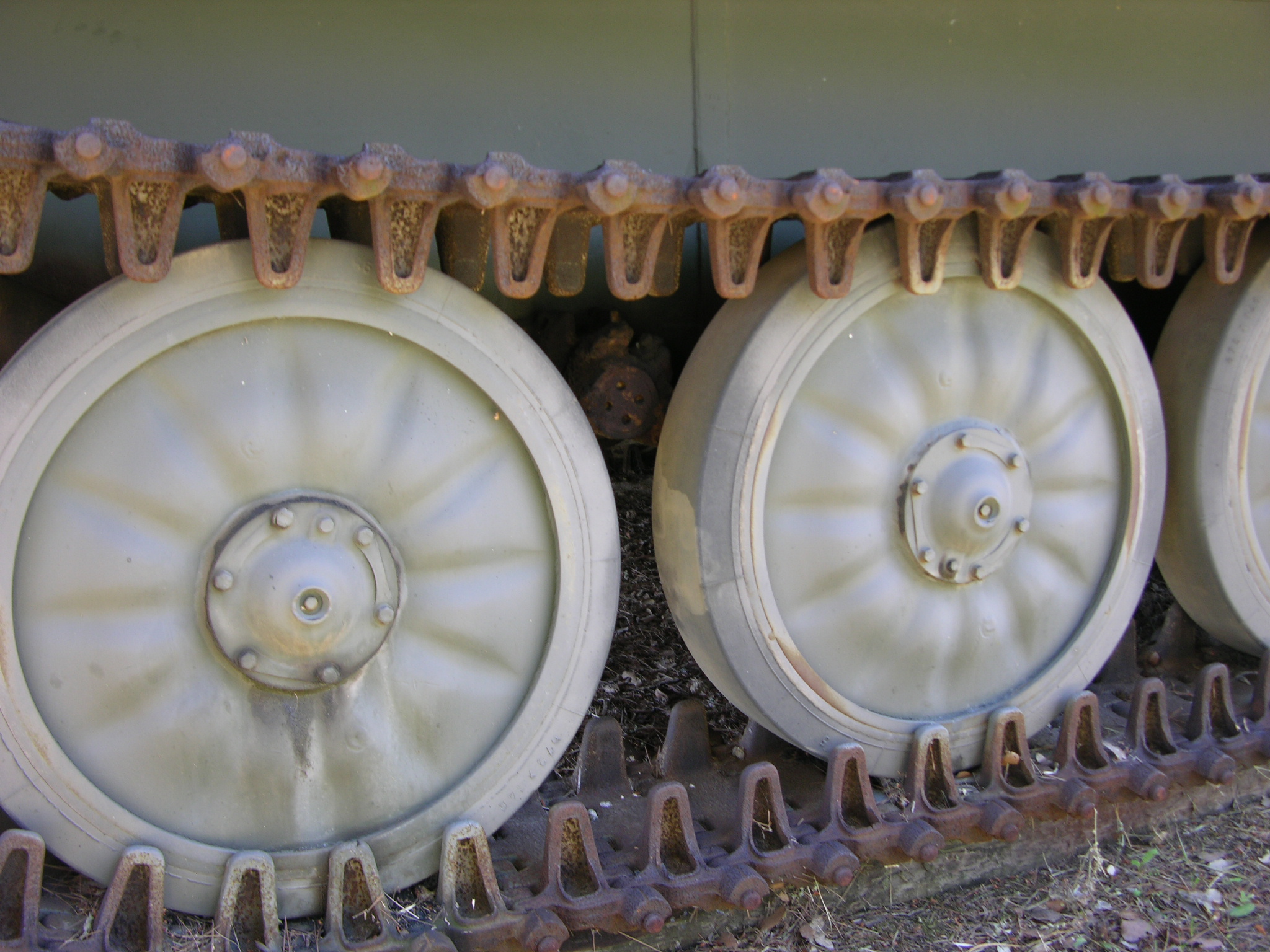

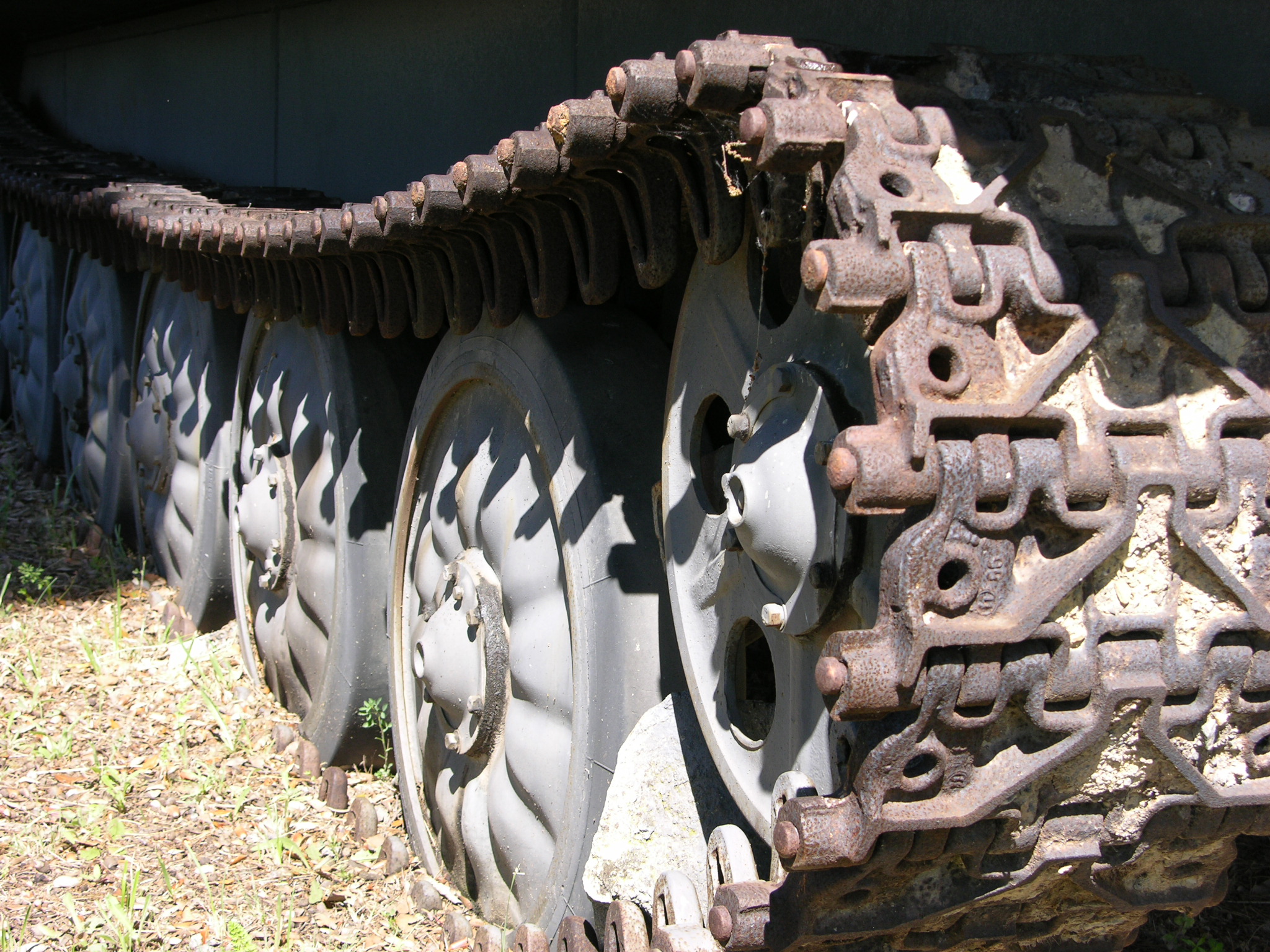

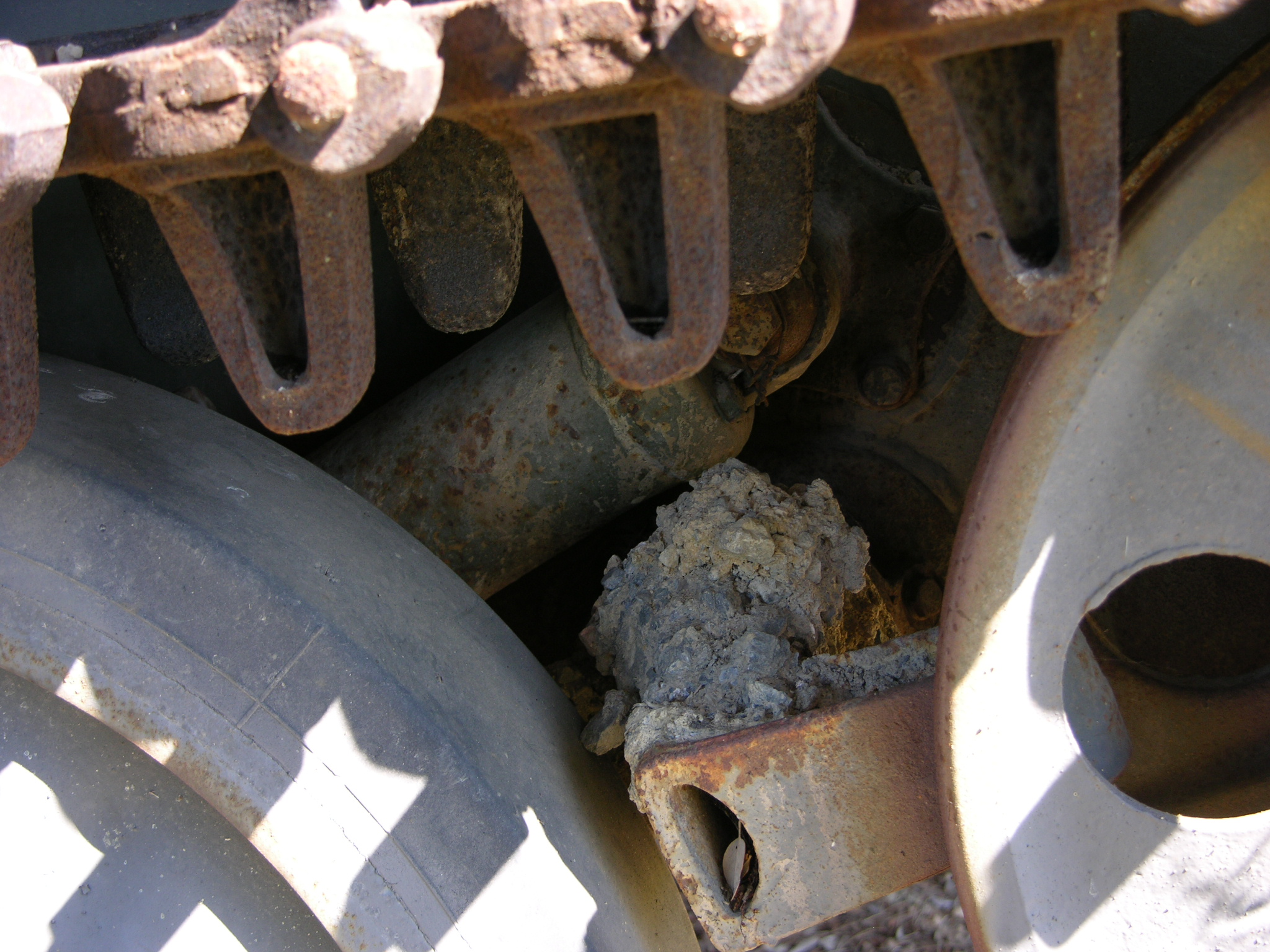

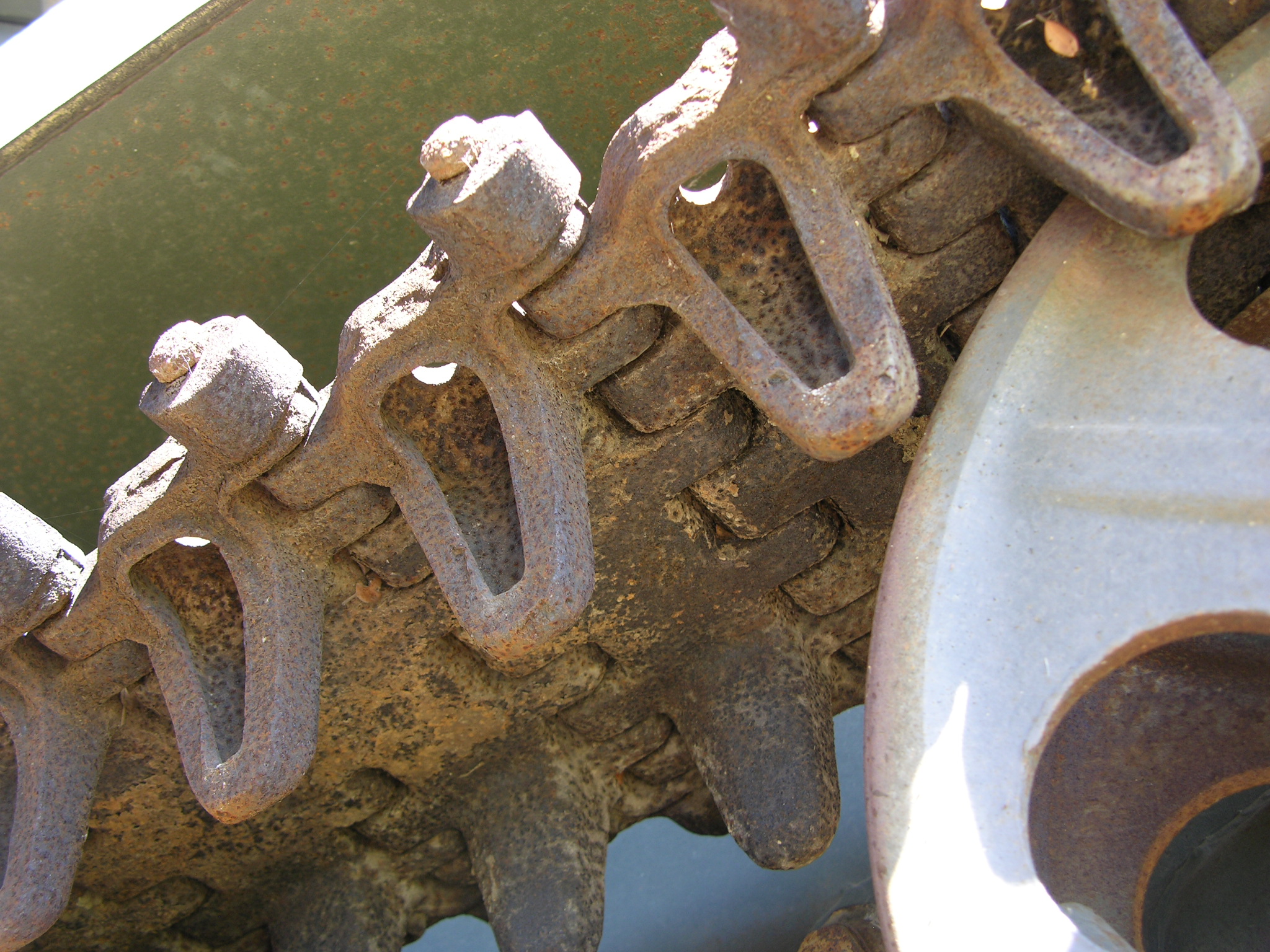

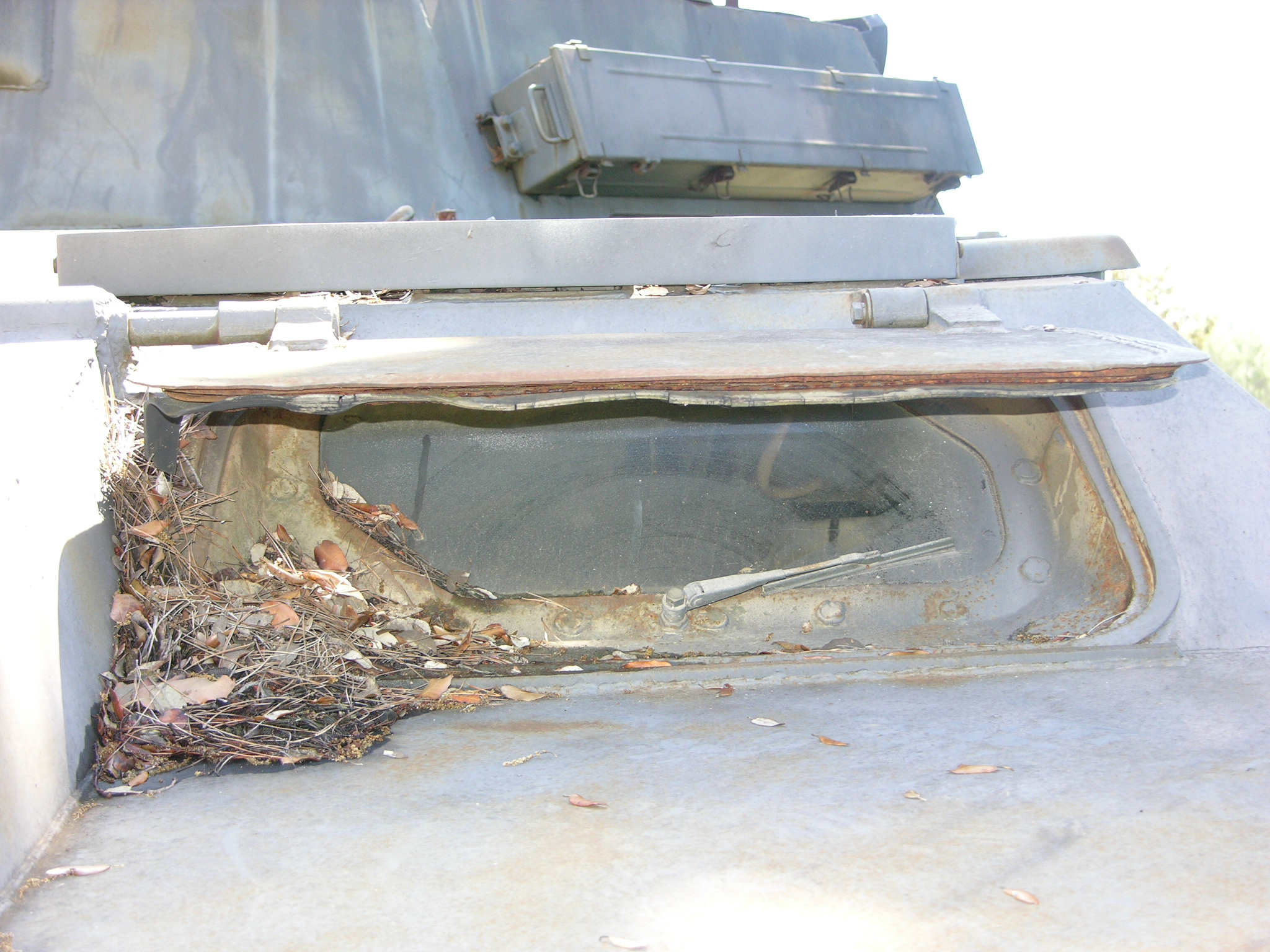

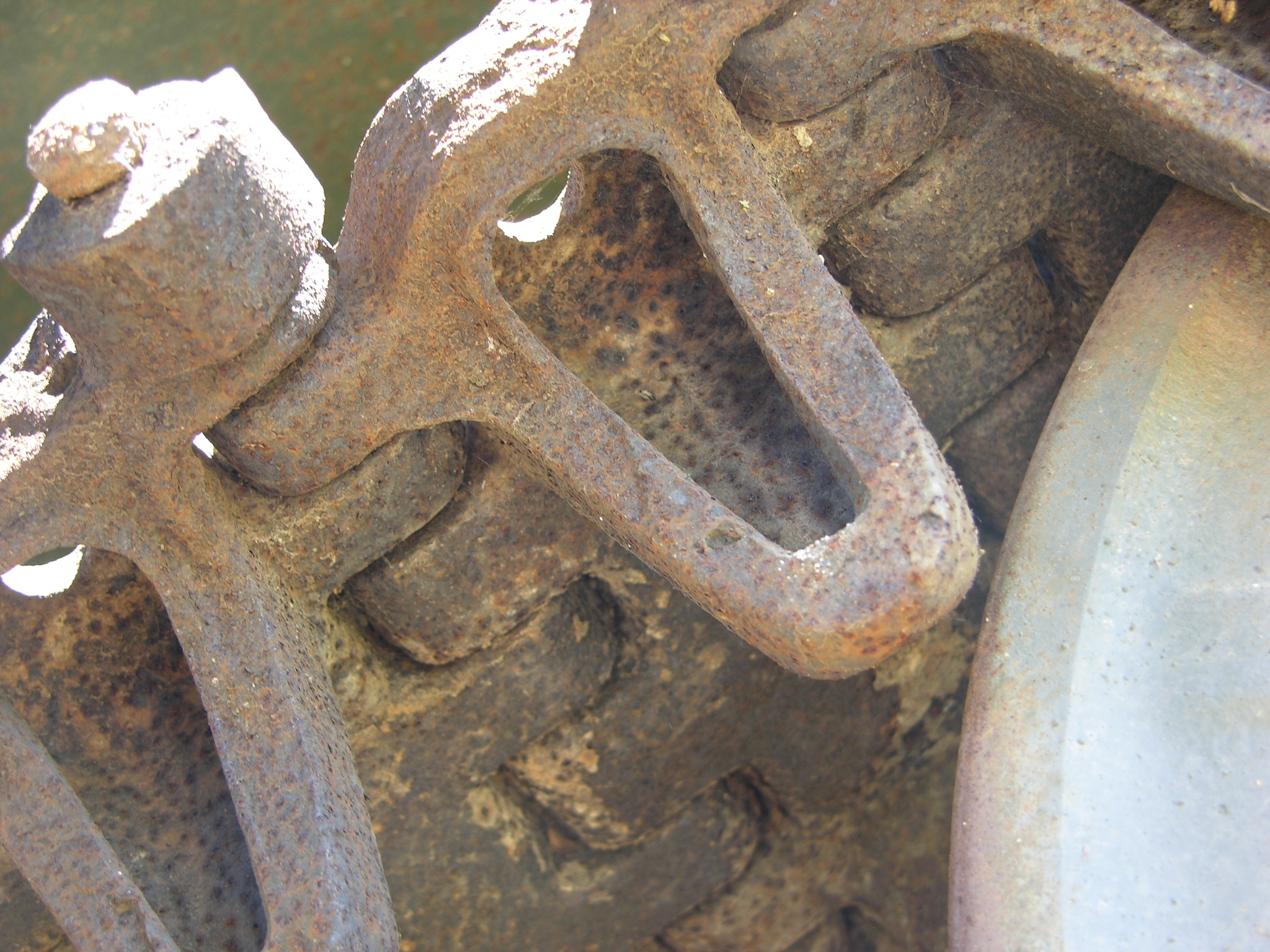

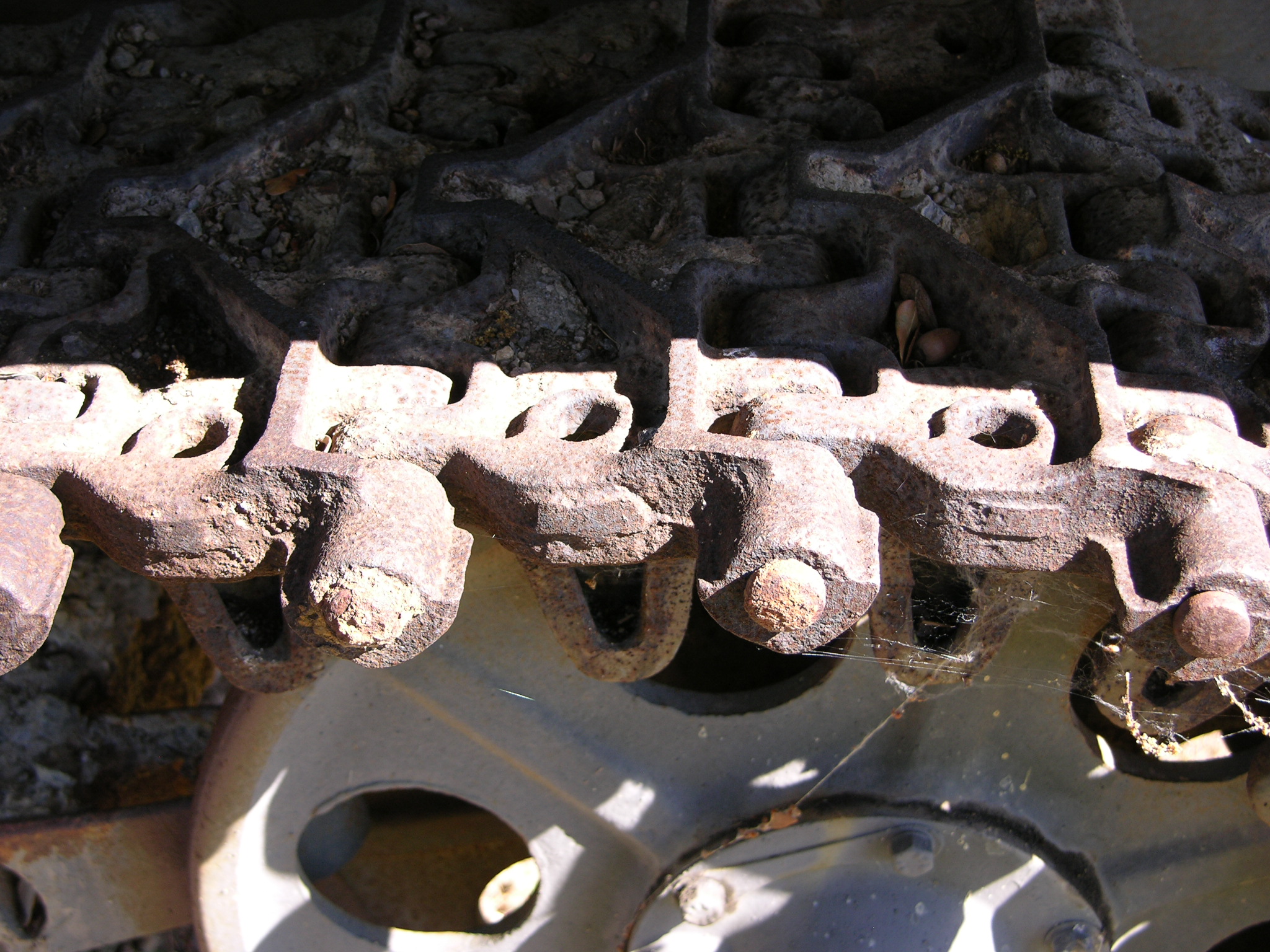

Cet engin amphibie (très utile pour les Irakiens !!!) est un engin de 16 tonnes portant en casemate un canon de 122 mm. IL a été fourni par la Russie (ex URSS) à de nombreux pays alliés et actuellement il est proposé sur divers marchés. Toutefois c'est une machine qui date et qui bien qu 'étant armée par un canon performant n'est plus au standard d'une armée moderne. Sa configuration est semblable au M 109 américain ou au canon AUF1. Le pilote se trouve à l 'avant gauche avec le moteur et la transmission à sa droite. Toute la partie arrière est occupée par la chambre de combat et le puits de tourelle du canon. Il bénéficie 'un train de roulements à 7 galets (type Christie sans galet de support) plus un barbotin.

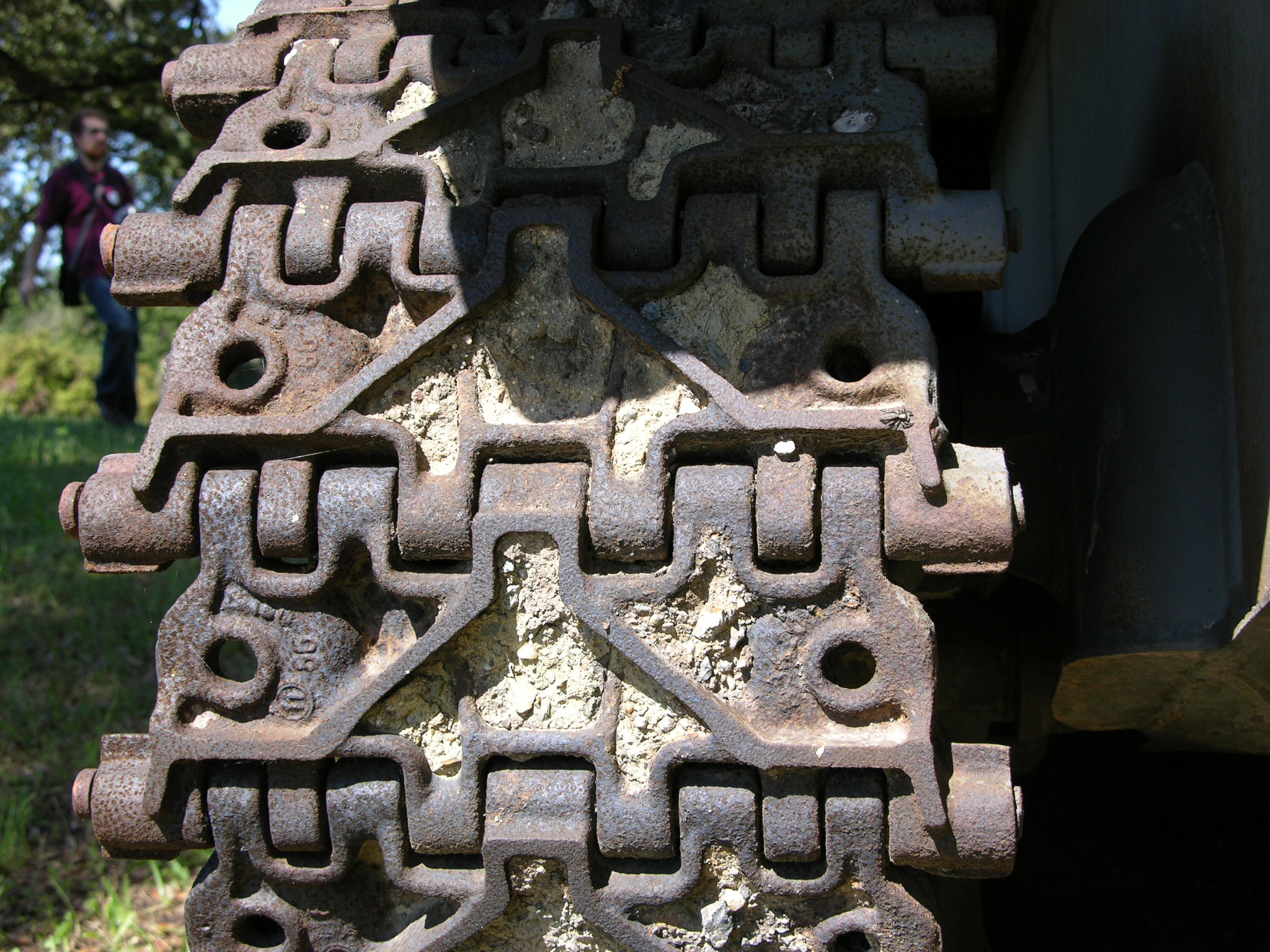

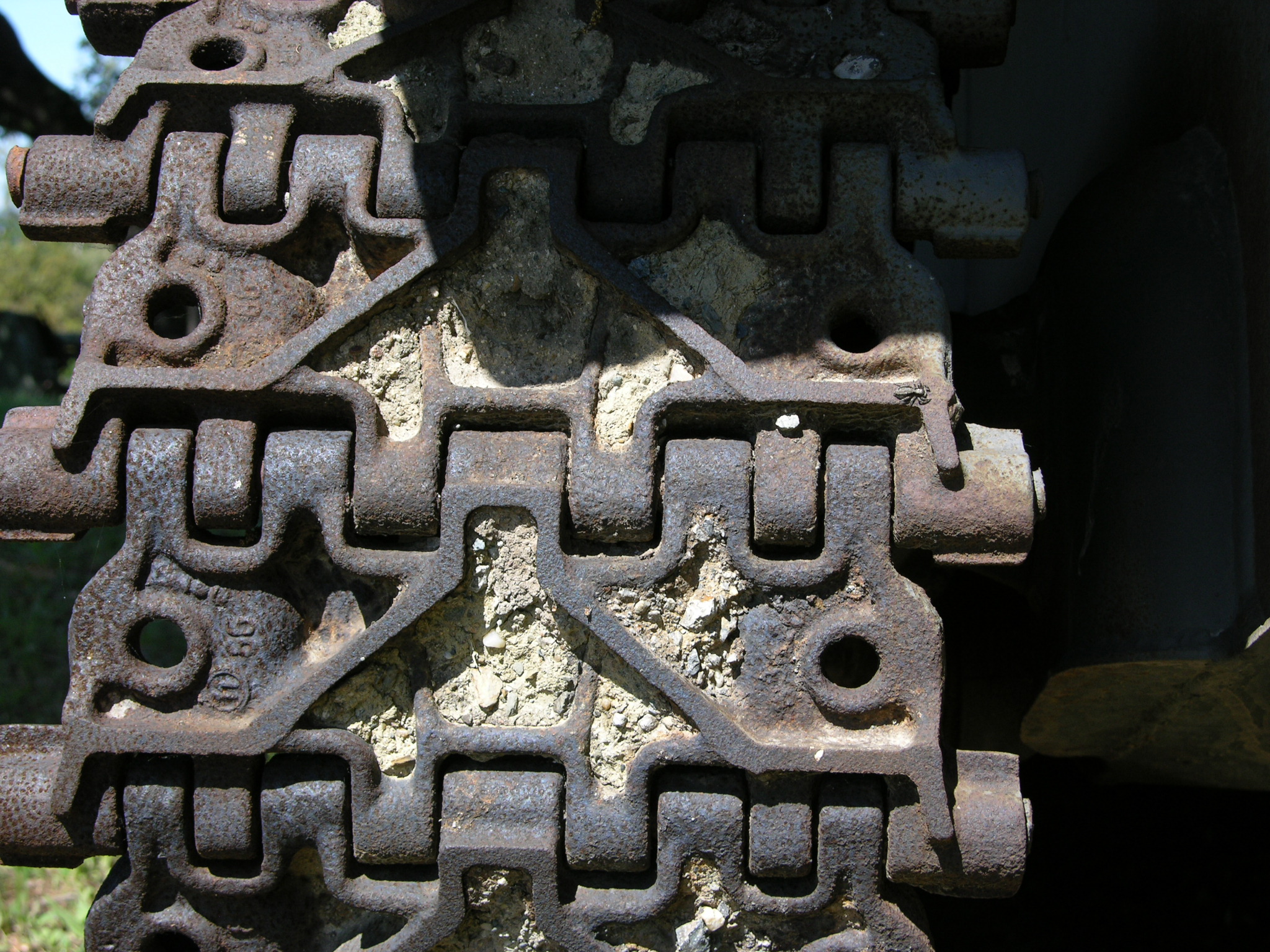

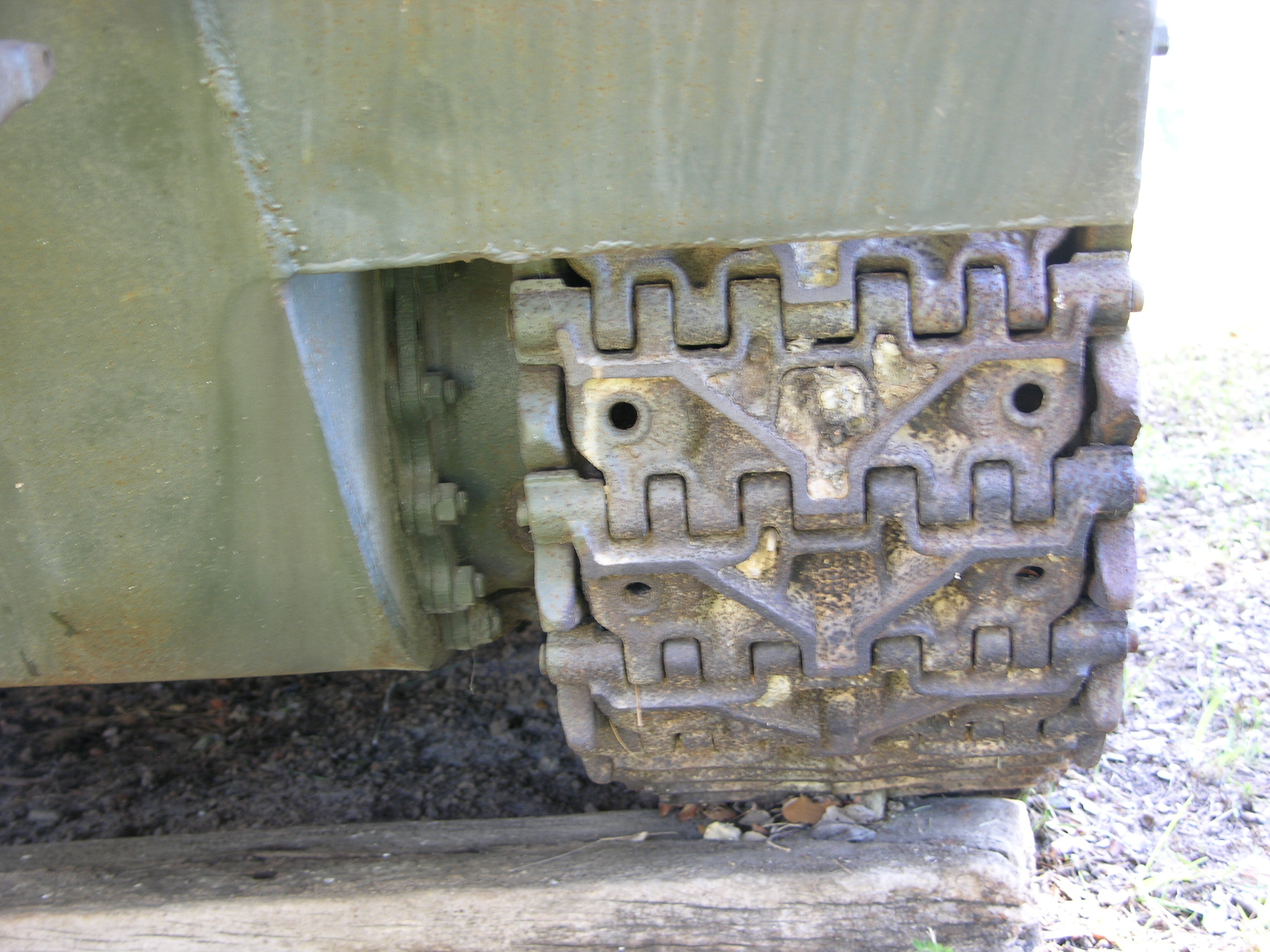

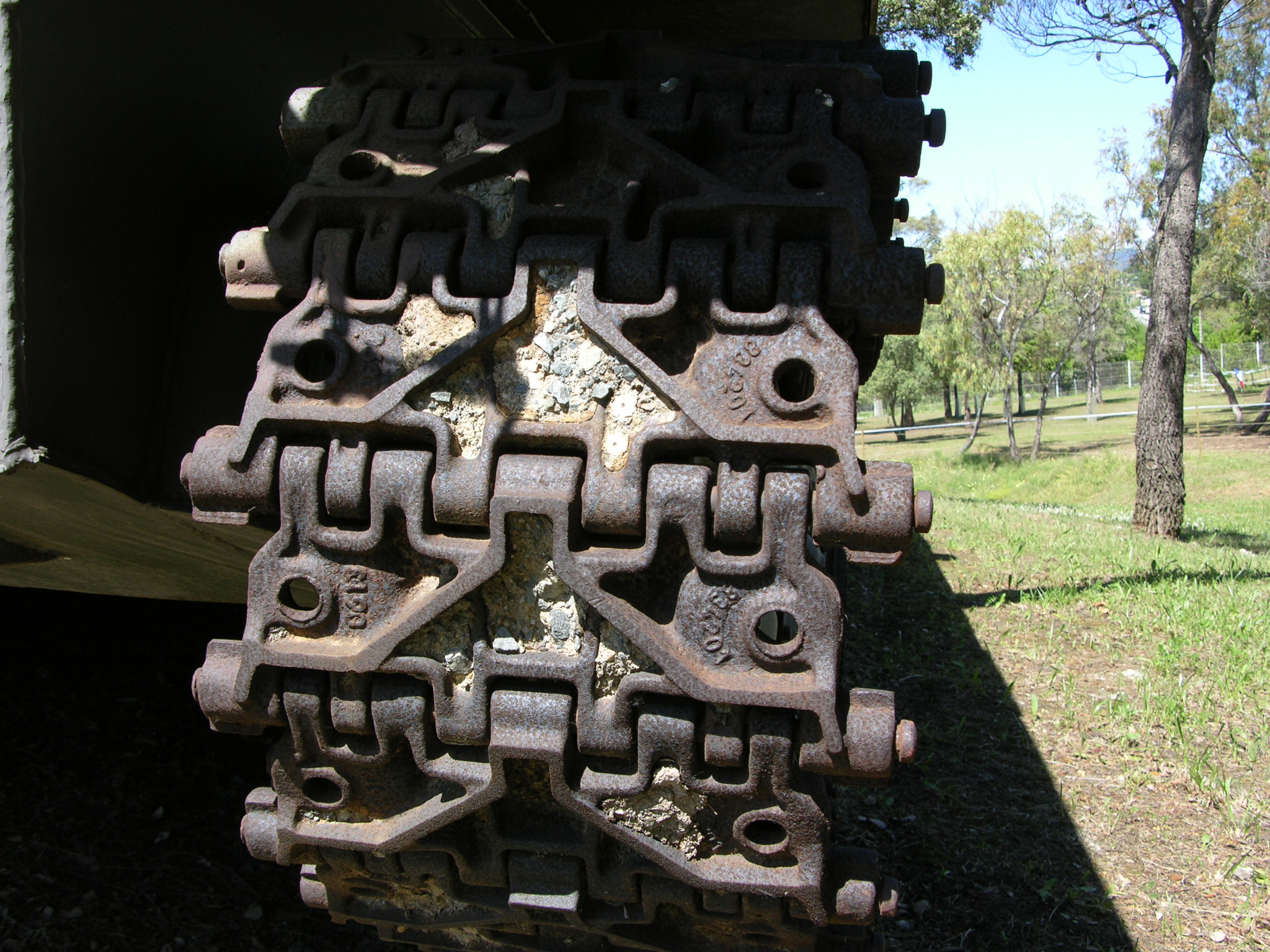

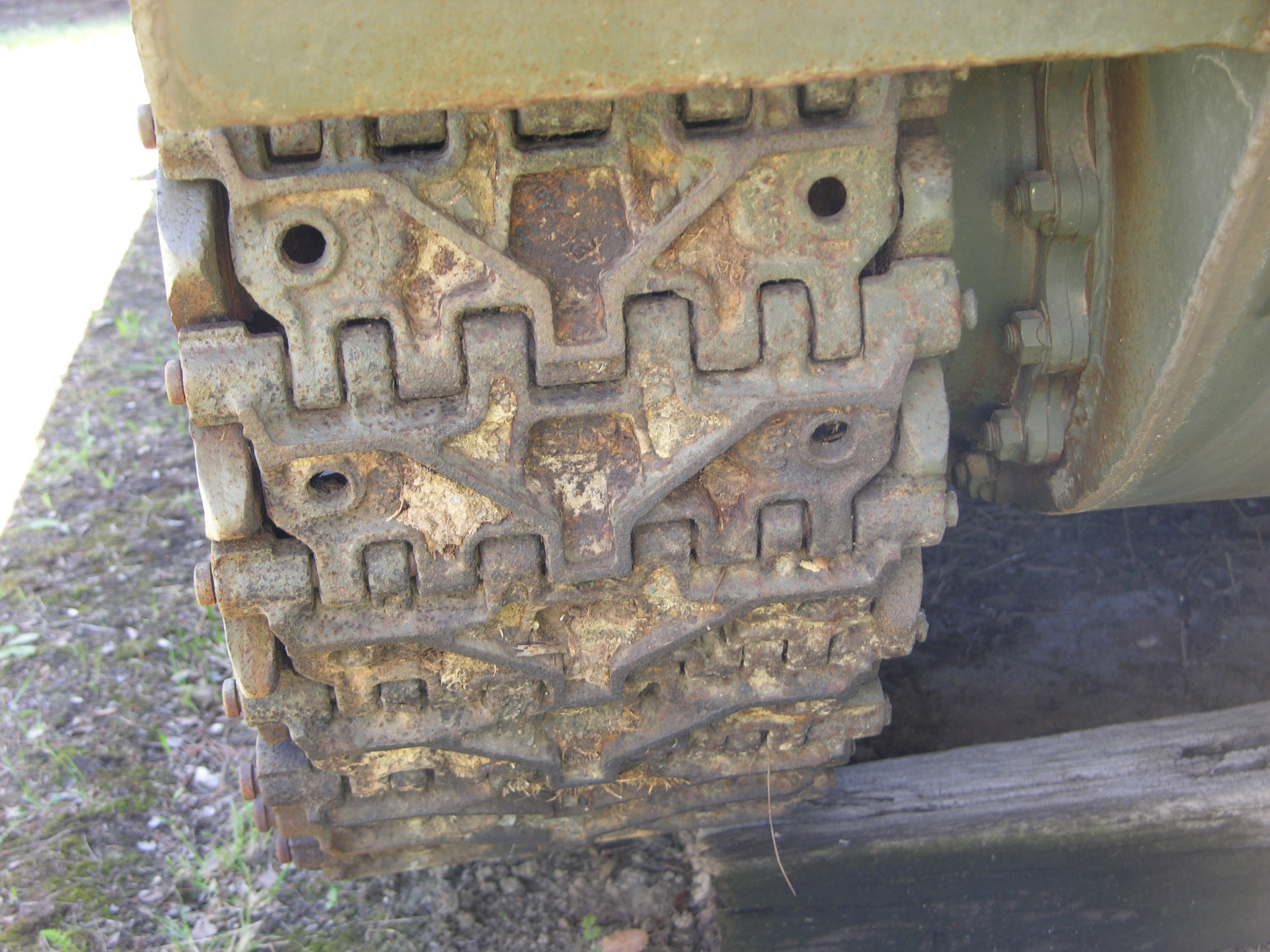

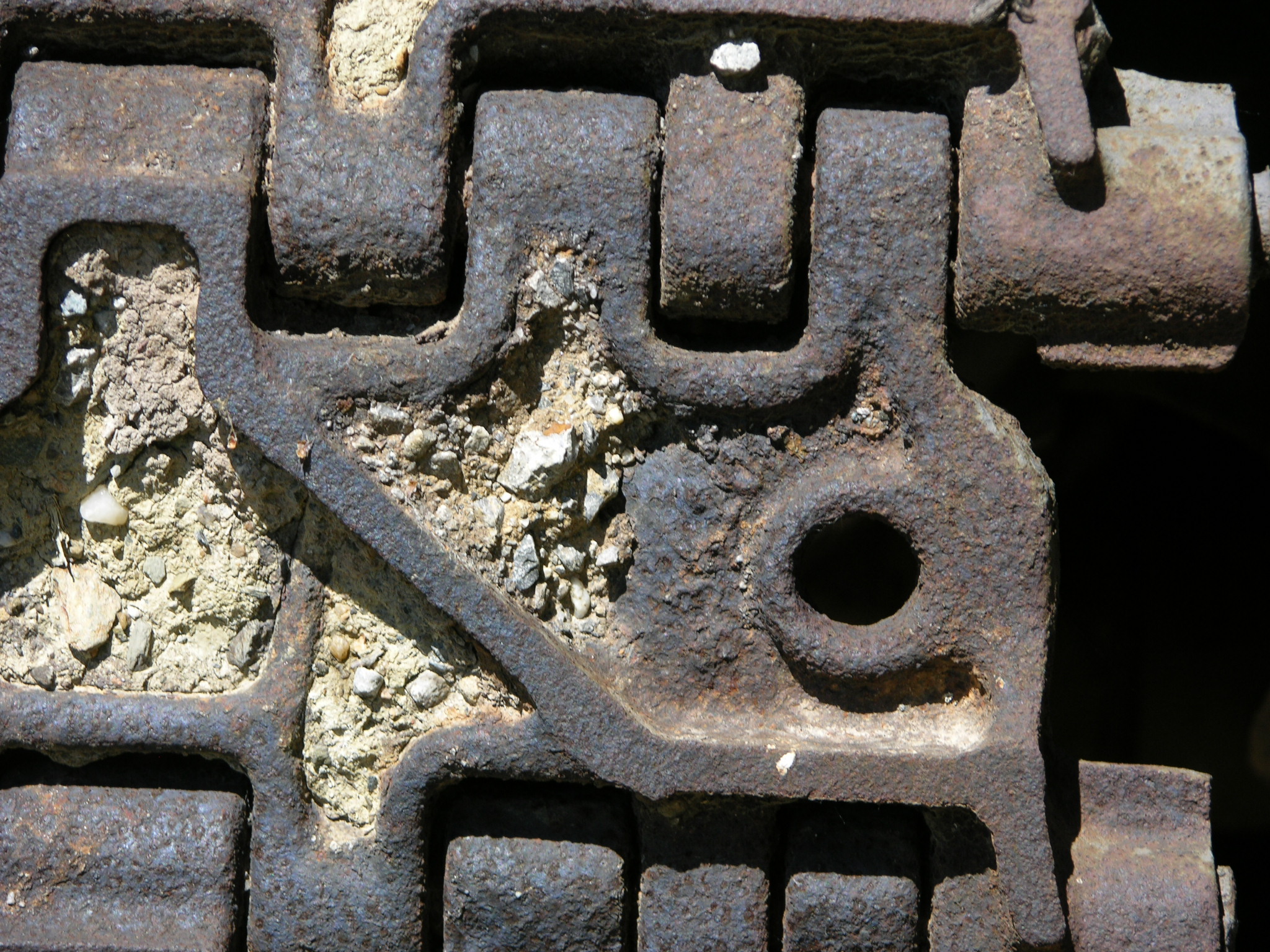

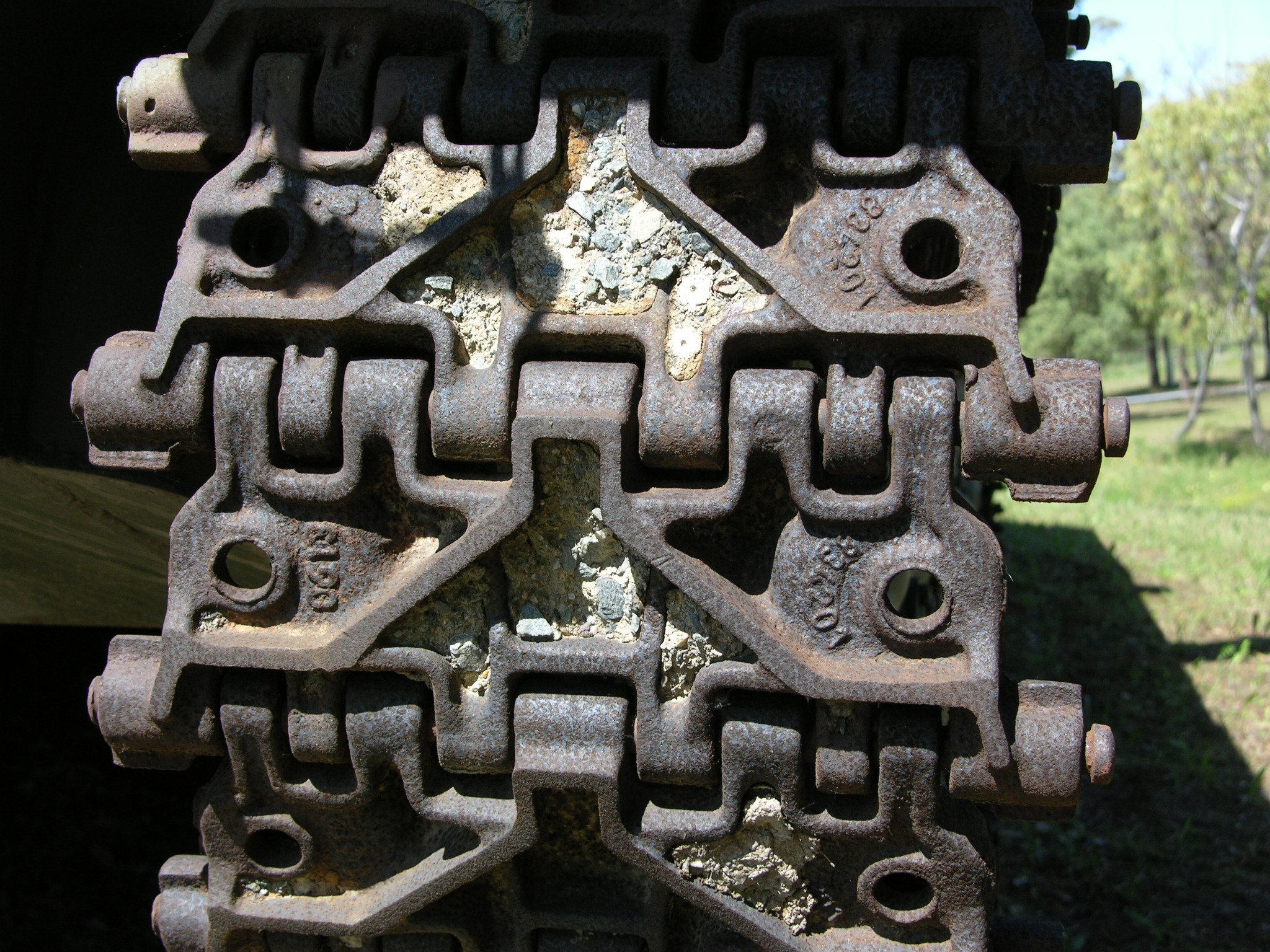

Sa suspension est réglable. Les chenilles standard de 40 cm peuvent être remplacées par des chenilles de 67 cm très utile sur les terrains souples ou marécageux.

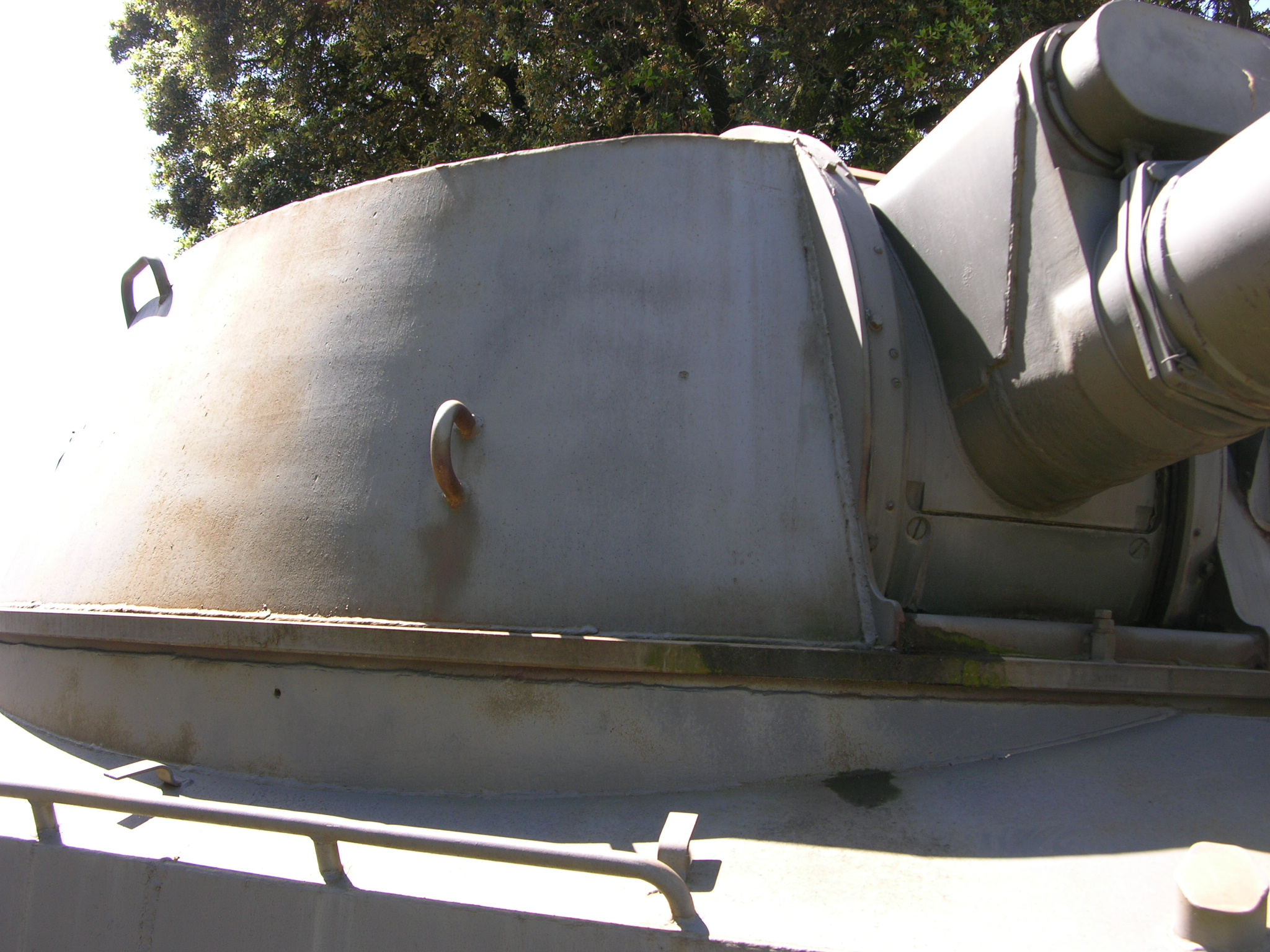

L 'équipage est protégé en caisse des retombées NBC et il a à sa disposition un équipement IR complet. La puissance du moteur lui permet de se déplacer sur terre à la vitesse de 60 kms avec une autonomie de 500 kms. Dans l'élément liquide les chenilles le propulse à 5 km à l 'heure. Sa tourelle accueille une pièce de 122 mm dérivée du canon D 30. Elle peut tourner sur 360 degrés en azimut avec une élévation de -3° et + 70 ° grâce à un moteur électrique, un système de secours manuel est toutefois prévu.

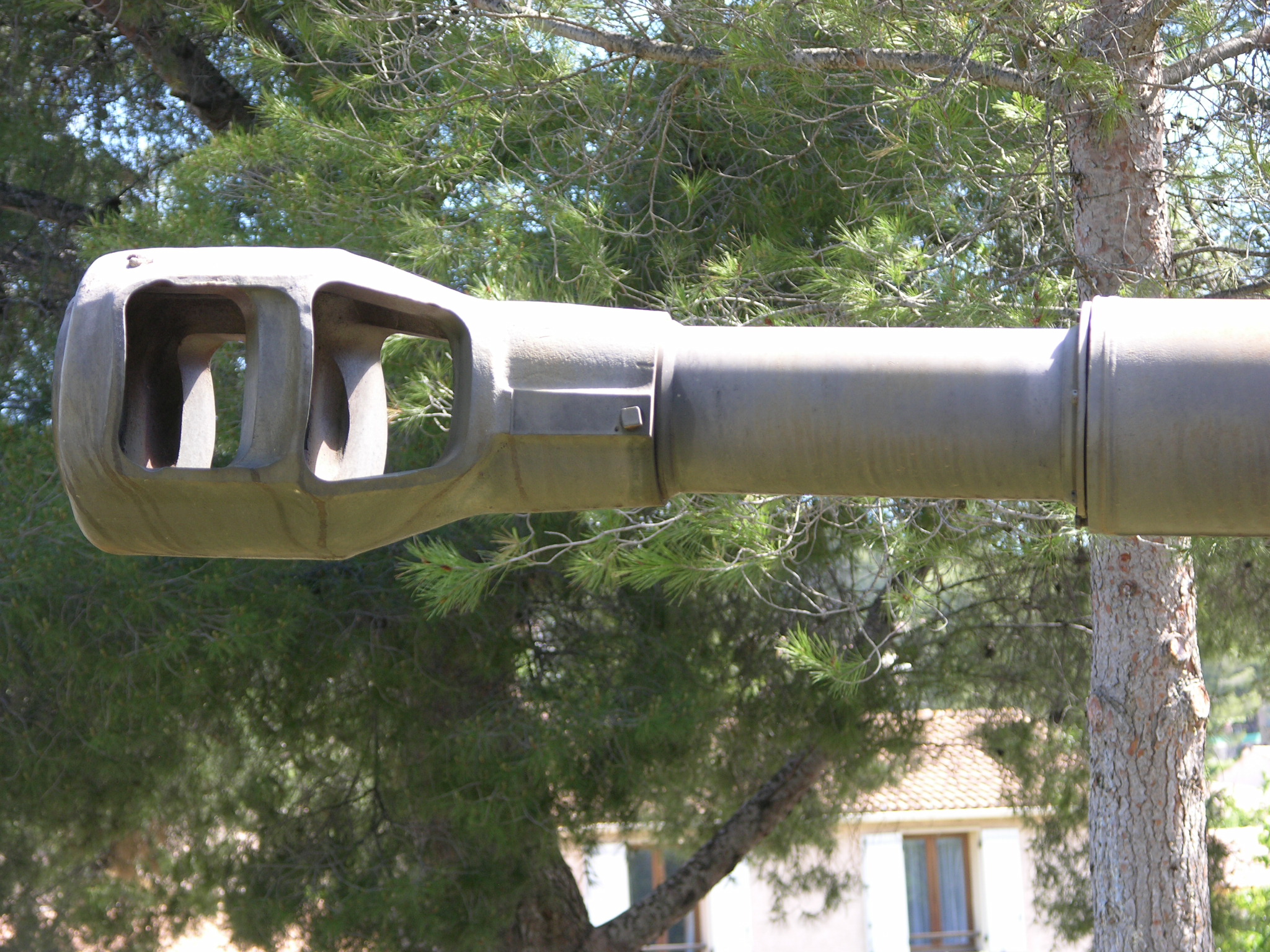

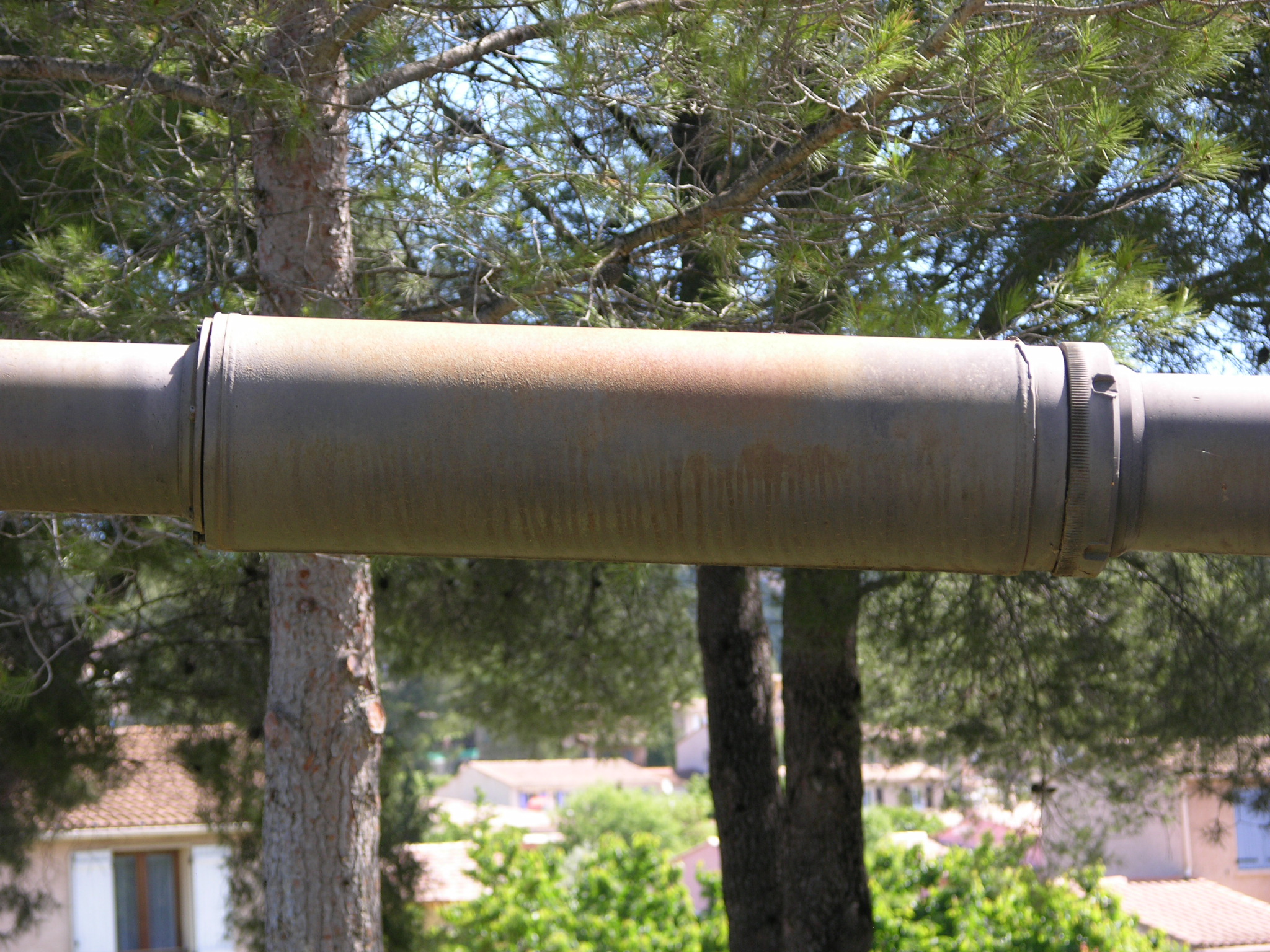

Le canon peut recevoir tout type de projectiles( explosifs antichars éclairants fumigènes) il possède un frein de bouche et un extracteur de fumée en son centre. Sa cadence de tir et de 5 à 8 coups minute sans toutefois excéder 70 coups par heure En caisse le 2S1 emporte 40 coups prêts à l emploi (soit 32 HE 6 fumigènes et 2 Heats FS)
En cas de trajet amphibie sa charge d 'emport est limitée à 30 coups. Les douilles vides sont expulsées à l extérieur par une trappe de la tourelle Pour des tir en batterie il est prévue un système de noria pour pouvoir assurer un tir continu.
CARACTERISTIQUES
Equipage 4 hommes
Motorisation V 8 de 240 CV
Vitesse 60 Km/h /
Autonomie 500 kms
Poids 16 T
Dimensions
Longueur 7.3 m
Largeur 2.85 m
Hauteur 2.40 m
Amphibie sans préparation se déplace à la vitesse de 5 km/h grâce à ses chenilles
Autres Photoscopes (Others Walk Arounds ) 1 2 3 4
During WW2 the Soviet army had developed the concept of the artillery barrage crushing everything in its passage This concept led to the development of towed artillery pieces and ironically no SPG on tracked chassis. The presence of chassis type JSU 152 or 100 SU can explain that. Thus in the early years of the Cold War Armies of the WaPa don’t ahave in their arsenal any SPG comparable to M 108 M 109 and AMX 13 F 3 The strategic concept evolves, we have seen in 70th apparitions of soviets SPG This family received NATO code-named 2 S. The forces of the Warsaw Pact had at their disposal 3 types of formations. Motorised armored and paratroopers divisions
At each type of division was assigned a specific type of material. You should know that the troops of the PaWa had at their disposal (theoretical) in each division sampling of all weapons. Thus, a commander an Armoured Division had at its disposal a autonom tank battalion who was his armoured punch to serve on its axis of main effort.
Thus during a Kreig spiel when you have before you 2 armoured regiments with T 72 , news informations arrive annoucing the progression of a mass of 160 T80 T 80 approaching your position held by a regiment of 52 tanks What did t you made? The reactions have to be fast and reliable. In addition, it was expected a barrage of artillery also against you postions
Armoured Divisions have disappeared in favour of the Brigades as in 1977. The forces that must be used are no longer fixed and static, as in the Cold War; A brigade consists of various elements taken on a shelf, depending on the needs.
Now go to the Russian SPG 2S1 ,who else as the code name Gvozdzika
Description and History.
This SPG is preserved in Draguignan in thee School of Application of the Artillery. He was keep in Kuwait during the 1th Gulf War.in 1991 The only downside that apart from being exposed in the open air (it is in perfect working order) is its color scheme. He lost his color sand for a drab olive green which is not the best effect.
This amphibious craft (helpful for the Iraqis!) Is one 16 tonnes SPG carrying a 122 mm gun in turret 122 mm. It was supplied by Russia (former USSR) to many allied countries and it is currently proposed in various markets. But this is a oldest machine and his gun is now more efficient (standard of a modern army ). Its configuration is similar to US M109 or French AUF1. The pilot is in the left front with the engine and transmission to his right. The entire rear portion is occupied by the chassis and the turret. It enjoys a running gear of 7 tracket rollers (Christie type roller without support) and a indling wheel.
His suspension is adjustable. The caterpillars standard 40 cm can be replaced by 67 cm tracked very useful on soft or marshy land.
The crew is protected NRBC and has at its disposal an IR equipment. The engine's power enables it to move at the speed of 60 km with a range of 500 kms. In the water caterpillars propelled 5 km/H
The turret accommodates a 122mm Barrel derivative from the D 30.
The turret can mouve at 360 degrees azimuth with an elevation of -3 ° and + 70 ° thanks to an electric motor, a manual backup system is planned, however.
The barrel can fire all types of projectiles (HE HEAT Smoke an lightning) it has a muzzle brake mouth a smoke extractor in the middle.
Its rate of fire is 5 to 8/ minute with a maximum of 70/ hour
The 2S1 has a load of 40 shots (32 HE 6 smoke and 2 HEATS FS)
In the event of his amphibious trip the payload is limited to 30 rounds. The empty shield are evacuated to the outside through a trapdoor of the turret
For battery fire is scheduled a noria system to ensure a continuous fire.
Technical data
Weight T 16
Crew 4 men
Dimensions
Length 7.3 m
Width 2.85 m
Height 2.40 m
Engine V 8 to 240 hp
Speed 60 Km / h /
Autonomy 500 kms
Amphibious unprepared moves at a speed of 5 km / h thanks to its caterpillars
