Automoteur AMX30 AuF1 TA

Merci Jean François

L’artillerie a toujours été en pointe dans l’armée française qui a toujours innové dans ce domaine militaire . Gribeauval canon de 75 le Caesar et juste avant le Caesar nous trouvons le AMX 30 GCT devenu l AUF 1
L’Armée Française  dispose depuis 1979 d’un parc de 270 automoteurs de 155  ou 155 AUF1
Le système d armes se présente composé de deux sous-ensembles
 un châssis AMX30 B,
une tourelle équipée d’une artillerie de 155 mm  Cette la tourelle AUF1 ou AUF1T est conçue pour être montée sur quasiment n’importe quel châssis de char (AMX30, T72, T80, Léopard, Leclerc
Mais le matériel doit être rénové aussi le parc des AUF 1 fait l’objet d’une valorisation sur la période 1999-2008 portant sur la tourelle et le châssis
 L’armée de terre française dispose de 177 AUF1 et de 94 AU F1 T (disposant d’un navigateur terrestre).
Au titre de la valorisation
 104 unités seront mises au standard AUF1 TA, mais sans changement d’artillerie c’est à dire toujours avec son tube 155 mm/39 calibres  mais une intégration d’un terminal ATLAS canon et une centrale de navigation CITA 20 (SAGEM), qui permet de s'intégrer dans le nouveau système de conduite de feux de l'Armée française
Cote munition hormis les classiques qui couvrent toutes les missions de l’artillerie avec le tir d’appui, contrebatterie, tir dans la profondeur   obus cargo à grenades, à mines antichar, à sous munitions intelligentes, des 155 Bonus, des obus explosifs, fumigènes ou éclairants.
il peut utiliser la charge propulsive " modulaire ", avec initiation par étoupille il utilise la charge propulsive actuelle,dite" Douille combustible F1 ou F1A
Cette version a été livrée à compter de 2004
 70 unités seront mises au standard AUF2( valorisation plus importante ) avec intégration d’une nouvelle masse oscillante équipée d’un tube de 155 mm/52 calibres améliorant l’interopérabilité des munitions avec les alliés , d’un système automatique de chargement des charges modulaires (CACM) et artillerie et intégration et d’un terminal ATLAS
le système ATLAS de Thalès (Automatisation des tirs et liaisons de l’artillerie sol-sol/canon), est un Système d’information et de communication des régiments d’artillerie canon. Ce système coordonne d’une part les moyens d’acquisition d’objectifs, de commandement, de support logistique et de tir en temps quasi-réel et optimise d’autre part l’affectation des objectifs aux lanceurs et aux munitions en temps quasi-réel. Il équipe aussi les VAB ATLAS de l’armée de terre
La livraison des derniers matériels revalorisés pour l'Armée Française s'est terminée début 2007
La valorisation de l’AUF1
châssis avec la  récupération des châssis de AMX 30B2 qui sont  re-motorisés avec le moteur Mack E9 développant 750 ch. Ce moteur associé à la boîte de vitesse semi-automatique SESM ENC 200 donne au système un rapport puissance/poids supérieur de 20% à celui de la configuration d’origine. Il procure au nouvel engin une manoeuvrabilité et mobilité identiques à celle des chars de combat
La tourelle
La tourelle Au F1 TA est une tourelle modernisée qui est intégrée sur un châssis d’AMX 30 B2 rénové avec l’intégration d'un terminal ATLAS (Automatisation des Tirs et Liaisons de l'Artillerie Sol-sol/canon

Caractéristiques de l’ AUF1 TA
Poids  46 Tonnes
 Equipage : 4 hommes (chef de pièce, pointeur, chargeur en tourelle, pilote) ; équipage de 3 hommes possible
Motorisation moteur Mack E9 développant 750 CV
Armement au standard OTAN
Tube : 155 mm/52 calibres à chargement automatique
Pointage tout azimut en direction, de -70 à +1170 millièmes en site
Cadence de tir : 6 coups en 45 secondes (8 coups/minutes pour la version AUF2 )
Portée : supérieur à 36 km
Conduite de tir en inertie couplée à un système de navigation autonome
 Système intégré d’automatisation des tirs et des liaisons sol-sol ATLAS
Protection NRBC
 Munitions 42 obus et 180 charges propulsives modulaires lentes

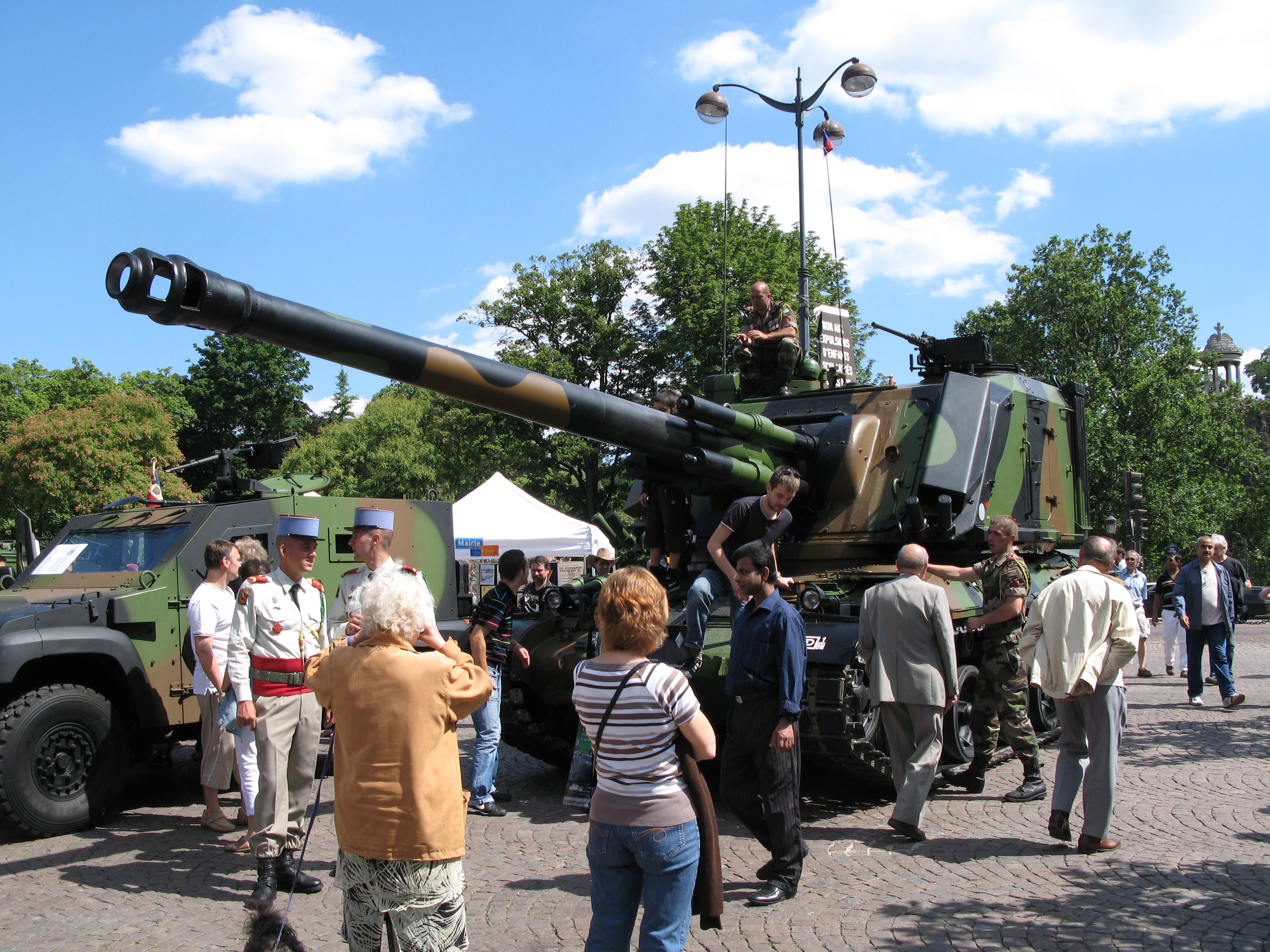

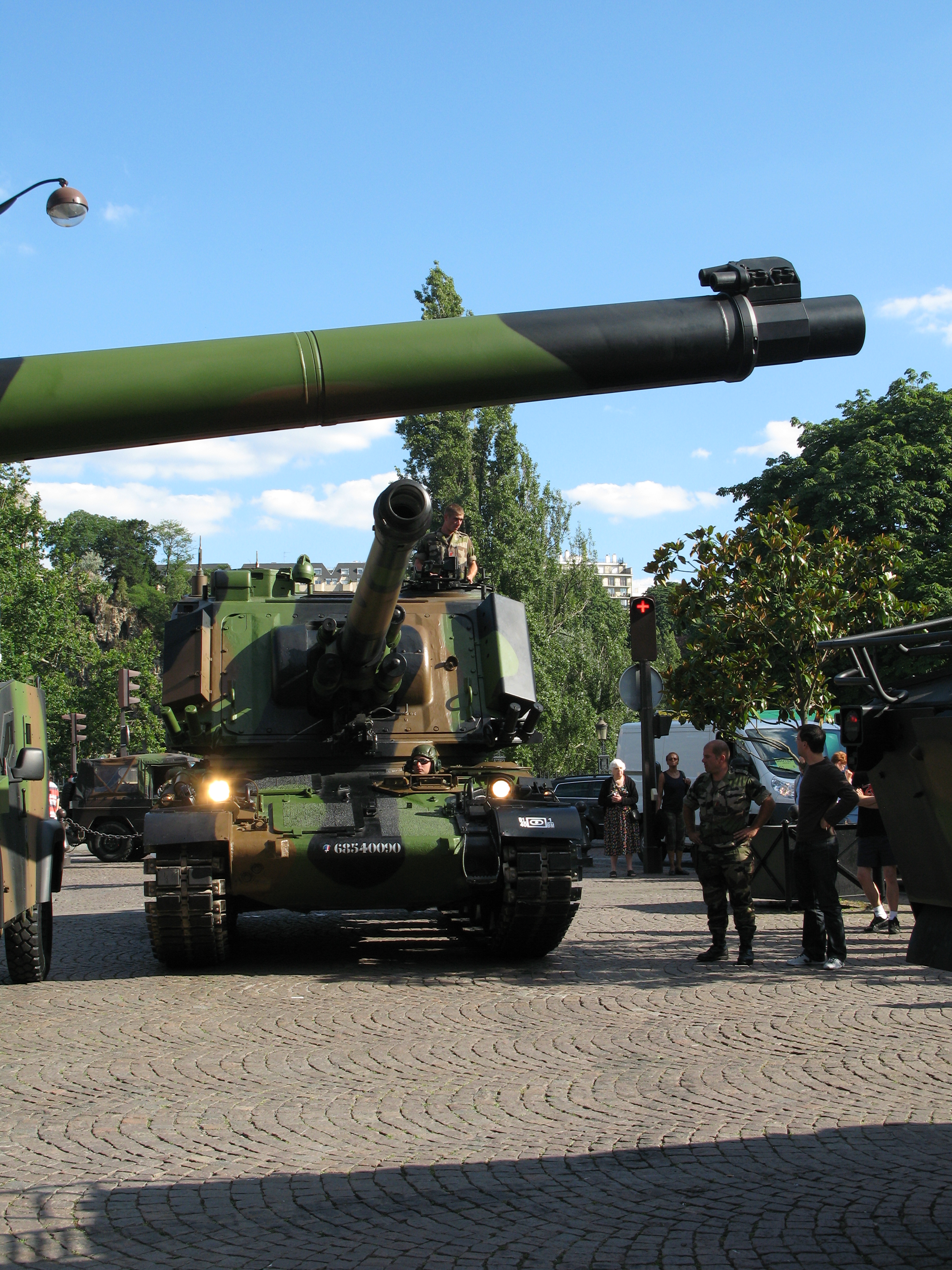

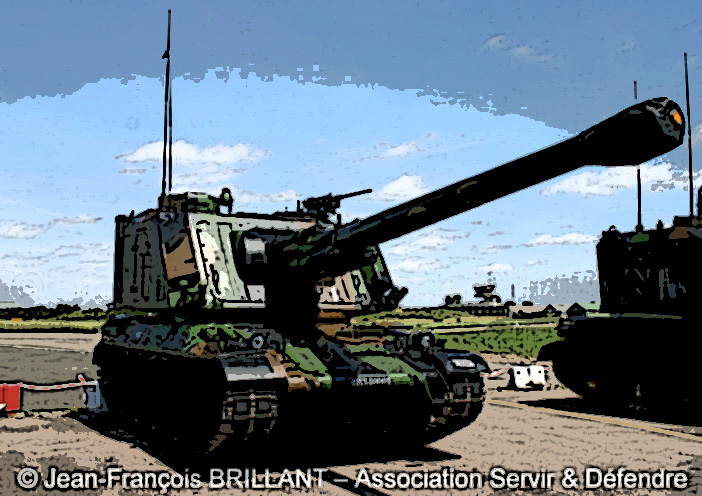

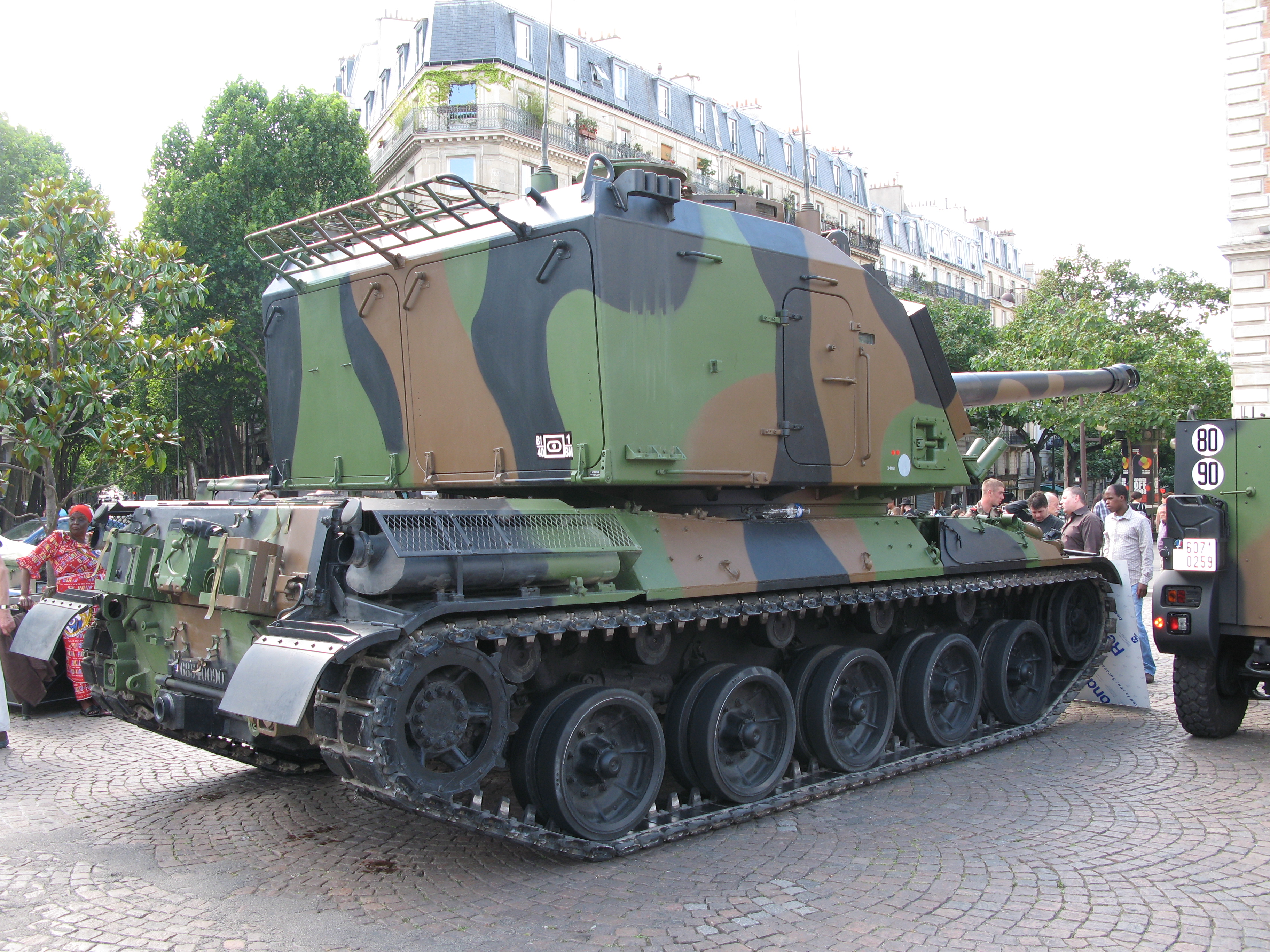

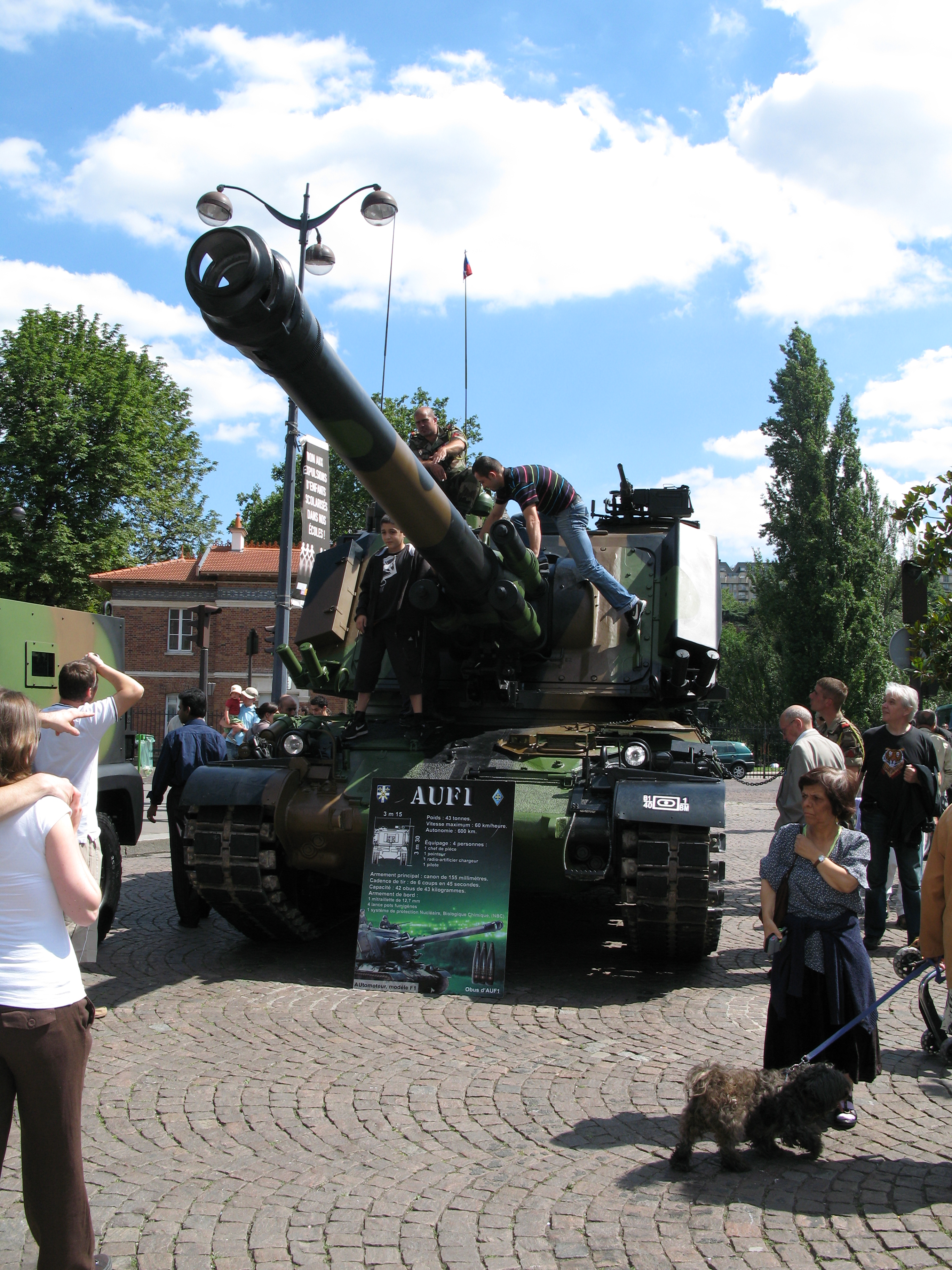

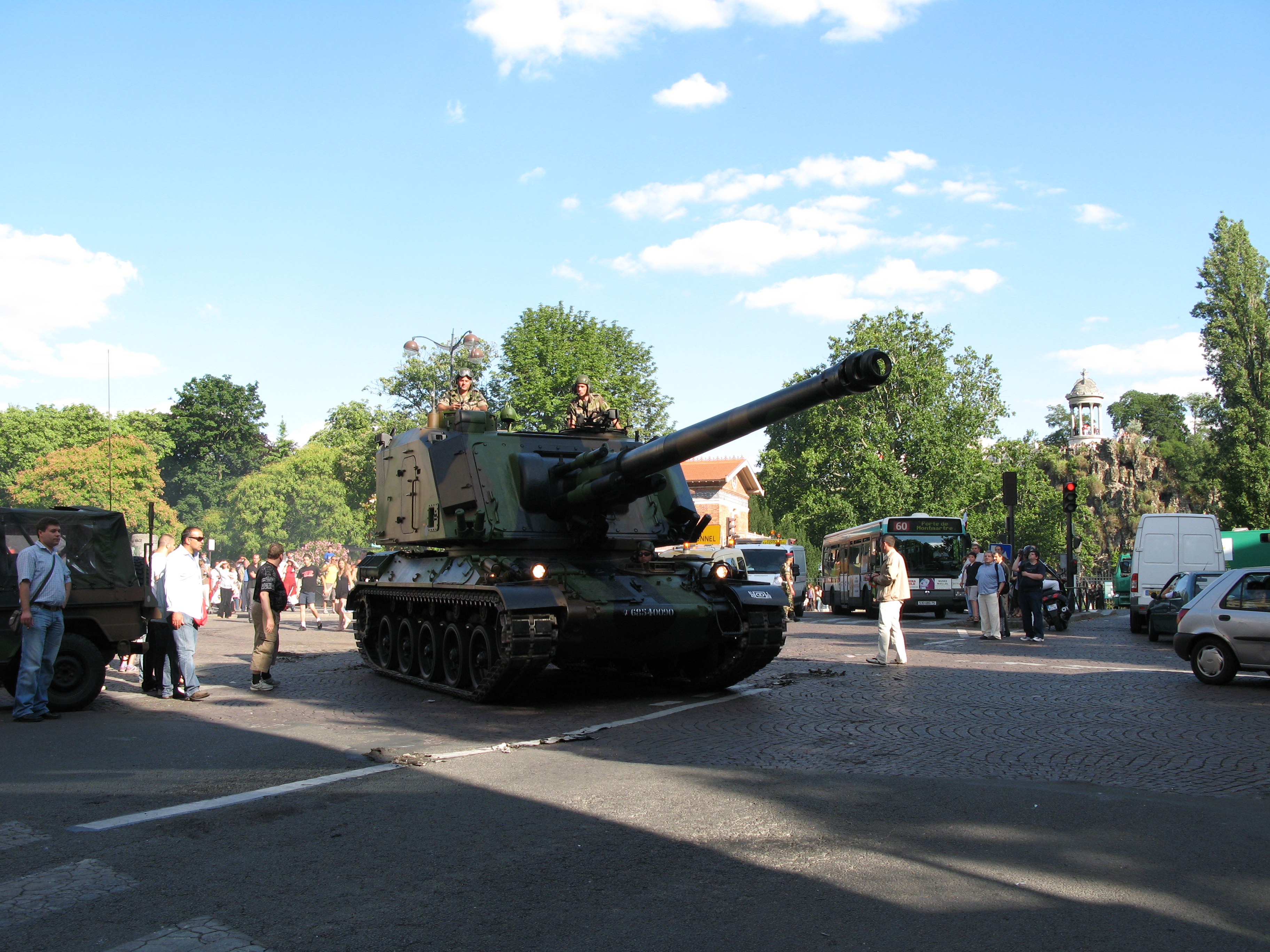

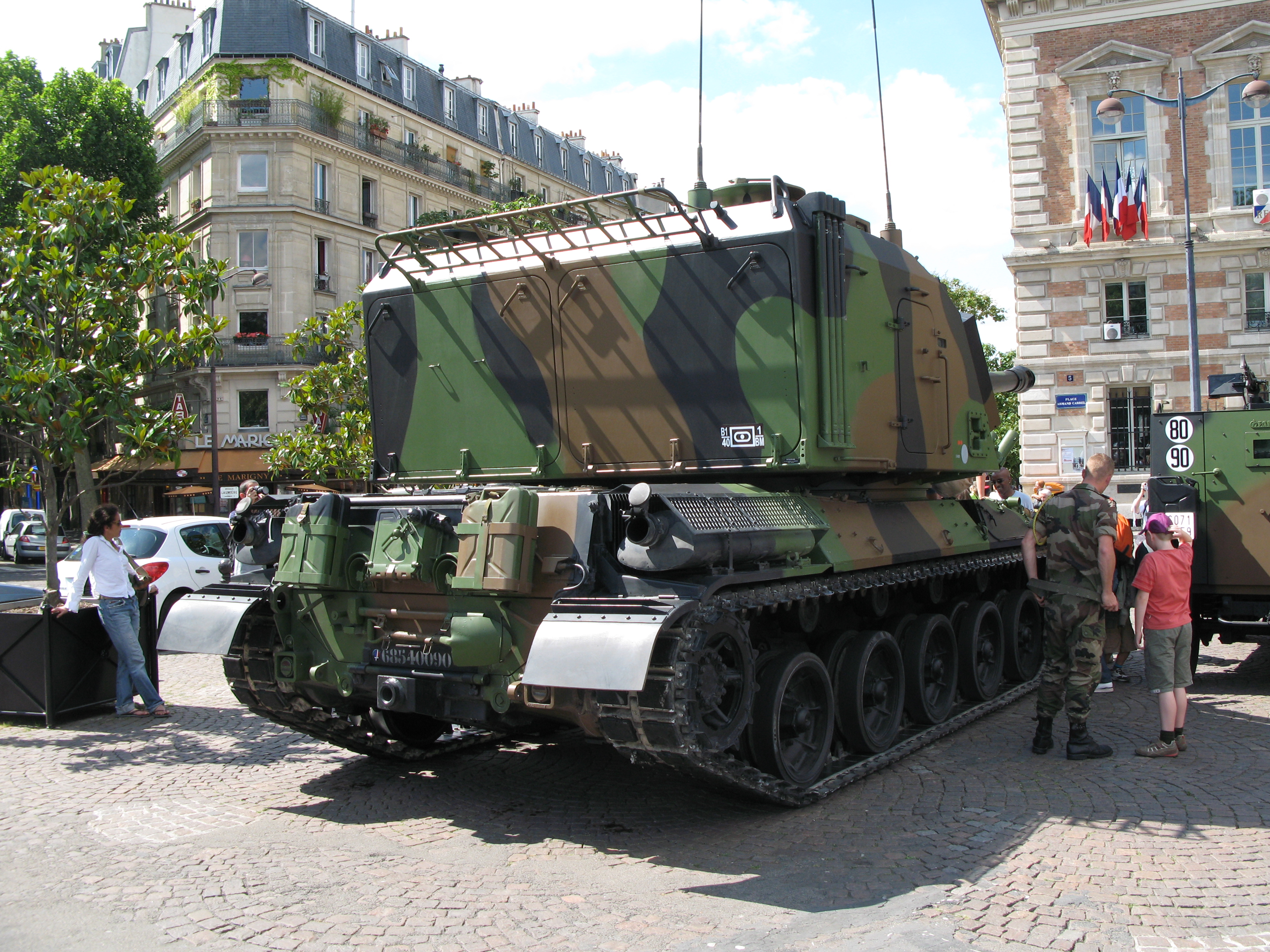

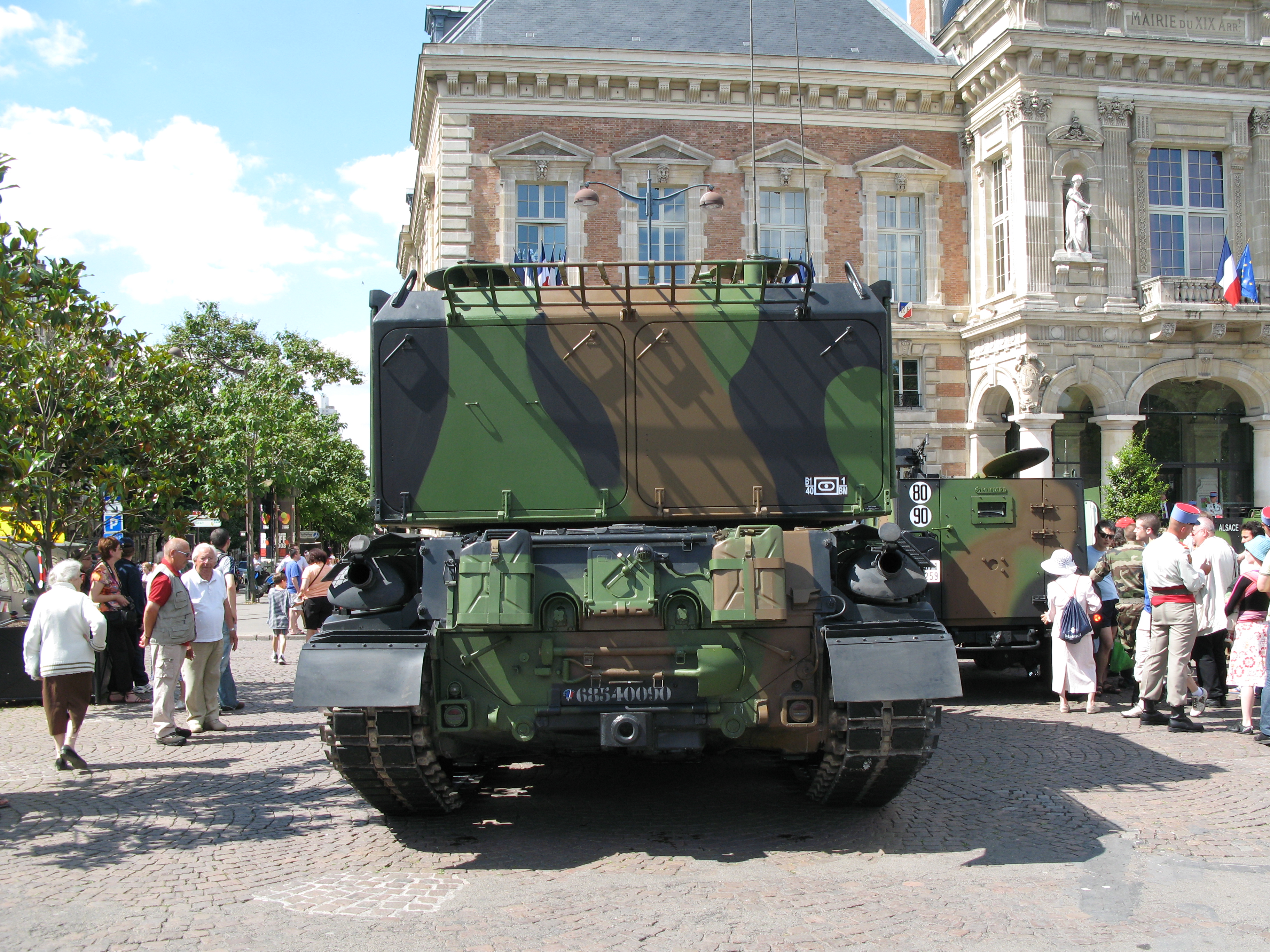

Merci à Fabrice pour ces photos
Autre Photoscope (Other Walk Around) 1   2
Autre Article (other Article Upon) sur AUF 1 TA ICI HERE


L' AMX30 AUF 1TA

Merci Jean François



The artillery has always been a leader in the French army which has always innovated in the military field. Gribeauval system 75mm gun Caesar and just before Caesar we find the AMX 30 GCT became the AUF 1
The French Army since 1979 has a fleet of 270 self-propelled 155 or 155 AUF1
The weapon system is composed of two sub-assemblies
a chassis AMX30 B
a turret equipped with a 155-mm artillery This turret AUF1 or AUF1T is designed to be mounted on almost any chassis char (AMX30, T72, T80, Leopard, Leclerc
But the equipment must also be renovated park AUF 1 shall be valued on the period 1999-2008 on the turret and chassis
The French army has 177 AUF1 and 94 in F1 T (with GPS ).
Update
  104 units will be standard AUF1 TA, but no change of artillery is always with his gun 155 mm/39 calibre barrel but integration of a terminal ATLAS and a central navigation CITA 20 (SAGEM), which can integrate into the new system of Conduct fires the French Army
Side ammunition except the classics covering all missions with artillery fire support, counterbattery, firing in the depth cargo grenades to anti-tank mines, cluster and inteliigent munitions artillery shells HE, smoke or lightening.
It may use propellant charge "modular", with introduction by fuse.It uses the existing propellant charge, called " Douille combustible F1 ou F1A
This version was delivered from 2004
  70 units will be standard AUF2 (recovery largest) with integration of a new mass oscillating tube with a caliber of 155 mm/52 improving interoperability with allies ammunition, an automatic loading charges Modular (CMAC) and artillery integration and a terminal ATLAS
ATLAS system Thales (Automatisation des Tirs et Liaisons de l'Artillerie Sol-sol/canon) is a system of information and communication regiments artillery cannon. The systemcoordinates a means of acquisition targets, command, logistical support and fire near real-time and on the other hand optimizes the allocation of targets to launchers and munitions in near - real. It equip also VAB Atlas
The last delivery of upgraded equipment for the French Army ended in early 2007
The update of the AUF1
chassis is chassis of  AMX 30B2 which are re-powered engine with Mack E9 developing 750 hp. This engine combined with the gearbox semi-automatic SESMA ENC 200 gives the system a power / weight 20% higher than the original configuration. It provides the new vehicle manoeuvrability and mobility identical to that of battle tanks
The turret
In the turret F1 TA is a modern tower that is integrated on a chassis AMX 30 B2renovated with the integration of a terminal ATLAS (Automatisation des Tirs et Liaisons de l'Artillerie Sol-sol/canon
Specifications of the AUF1 TA
Weight 46 tonnes
 Crew: 4 men (commander, gunner , provider, pilot); crew of 3 men possible
Engine Mack E9 engine developing 750 hp
Weapon standard NATO
Tube: 155 mm/52 caliber automatic loading
azimuth of -70 to 1170 thousandths site
Rate of fire: 6 shots in 45 seconds (8 shots / minutes for the AUF2)
Range  greater than 36 km
Firing in a combined inertial navigation system independent
  Integrated automation fire and ground-ground connections ATLAS
NRBC Protection
  42 ammunition rounds and 180 modular propelling charges slow

Thanks to Fabrice for this pics
