Makmat M66

Makmat 160 mm.
English Translation

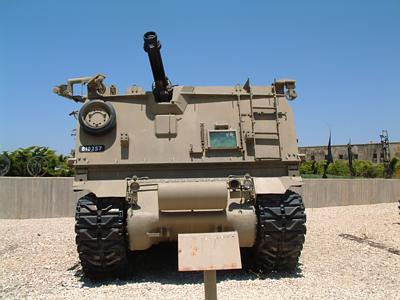

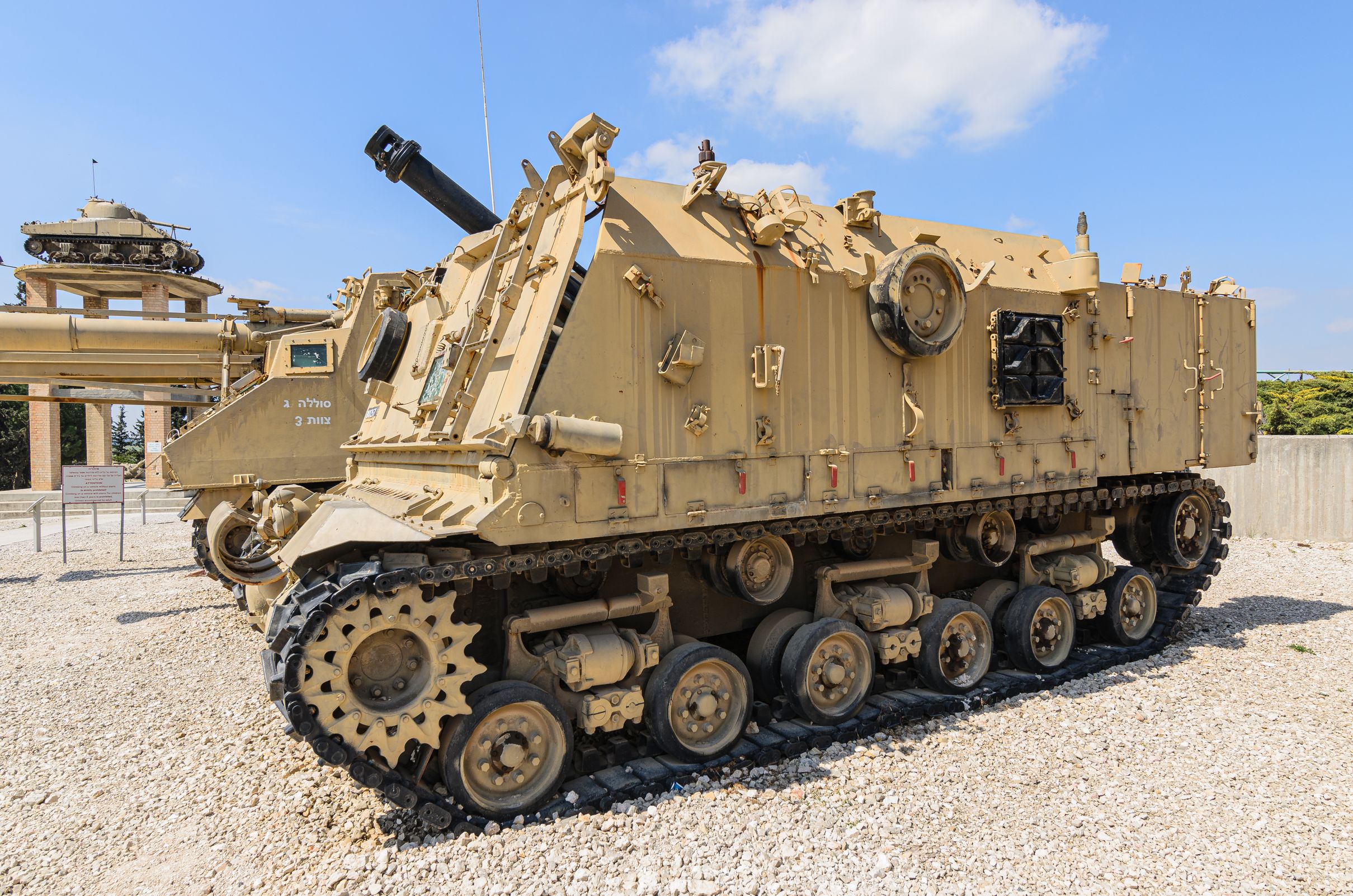

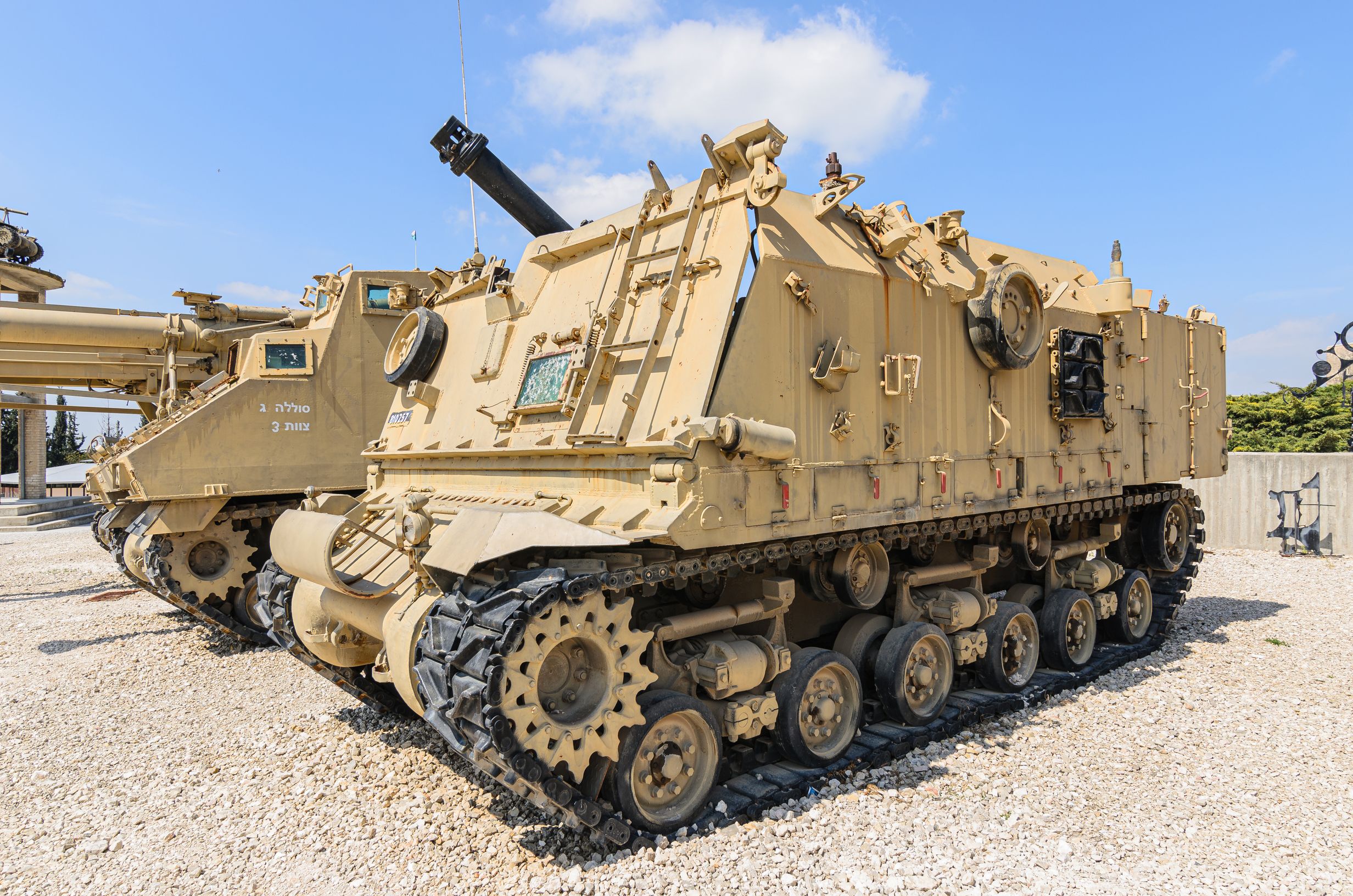

Le mortier est une arme terriblement efficace . mais plus son poids augmente les problèmes liés à son déplacement set mise en batterie vont crescendo eux aussi. D’où le système de mortier tracté utilisé par beaucoup d’armées (ex la France avec son mortier de 120 mm) ou le système mis en pratique par d autres armées en embarquant le mortier dans un engin blindé.Les photos représentent le système israélien c’est à dire le Mortier de 160 mm embarqué sur un châssis de Sherman

La fabrique d’armement Soltan est située en Israël près d Haïfa . Elle a mis au point divers armements avec entre autre une gamme de mortier de 120 et de 160 mm . Pour le mortier de 120 mm le système de traction est un système classique utilisant un châssis roulant . par contre le mortier de 160 mm posa un problème majeur. En effet ce mortier entre dans la catégorie de mortier lourd qui doit appuyer les fantassins lors de leur attaque.

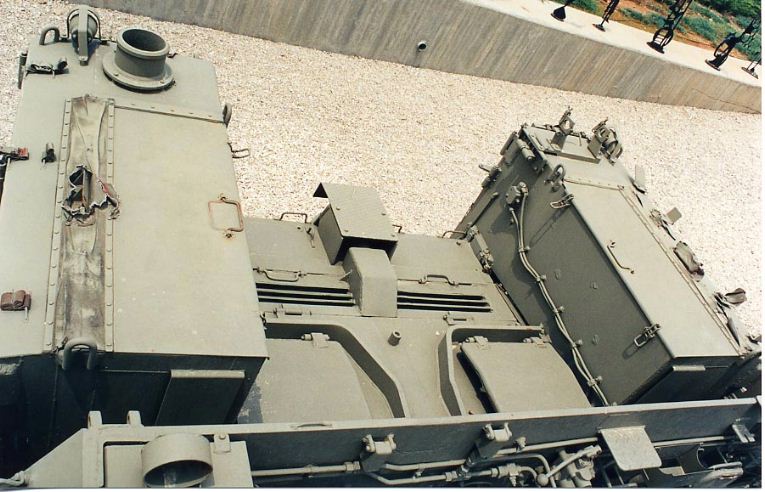

Les ingénieurs ont donc installé le système d arme sur le châssis d’un Sherman M 51 adapté à sa nouvelle fonction .Le système d arme reçut le nom de M66 . L’équipe de pièce est de 8 servants . Diverses modifications furent apportées au tube .

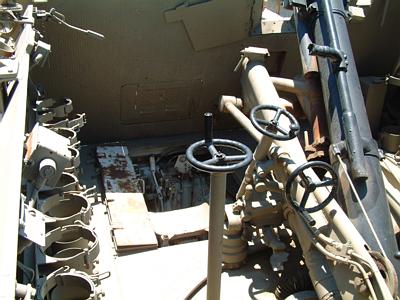

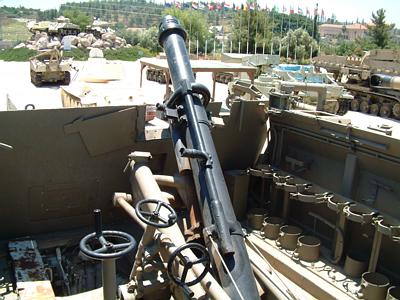

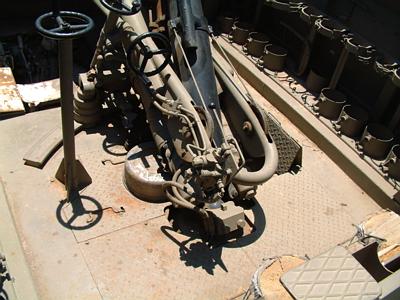

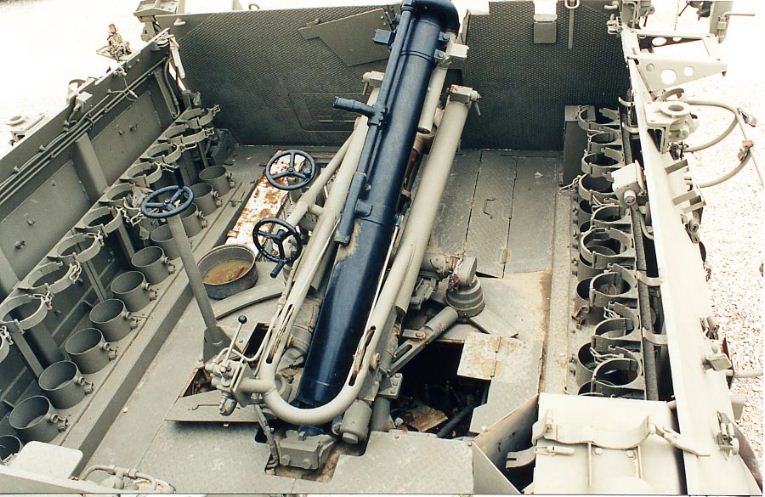

La longueur du tube a nécessité la mise au point d’un chargement par la culasse.Toutefois il faut savoir que ce système d armé est très contraignant pour les serveurs car en plus du poids du projectile de 40 kg il faut une fois que le coup a été tiré pour que la culasse se libère il faut que le tube bascule vers l avant : La plaque de couche doit être retirée par 4 servants :l’obus est mis dans la chambre , la plaque de couche est remise en place ,le tube est relevé pour le tir et ainsi de suite ….. Faibles , et maigres s’ abstenir svp merci
Caractéristiques de l arme
Calibre tube 160 mm
Longueur du tube 3.06 m
Poids du système 1.7 t
Poids du projectile 40 kgs
Portée 9600 m

Makmat 160 mm.


Mortar is a weapon terribly effective..But its weight increases the problems associated with moving its implementation battery set will also crescendo. Hence the system towed mortar used by many armed forces (ex France with its 120-mm mortar), or the system put into practice by others armed by embark the mortar in a armoured frame..

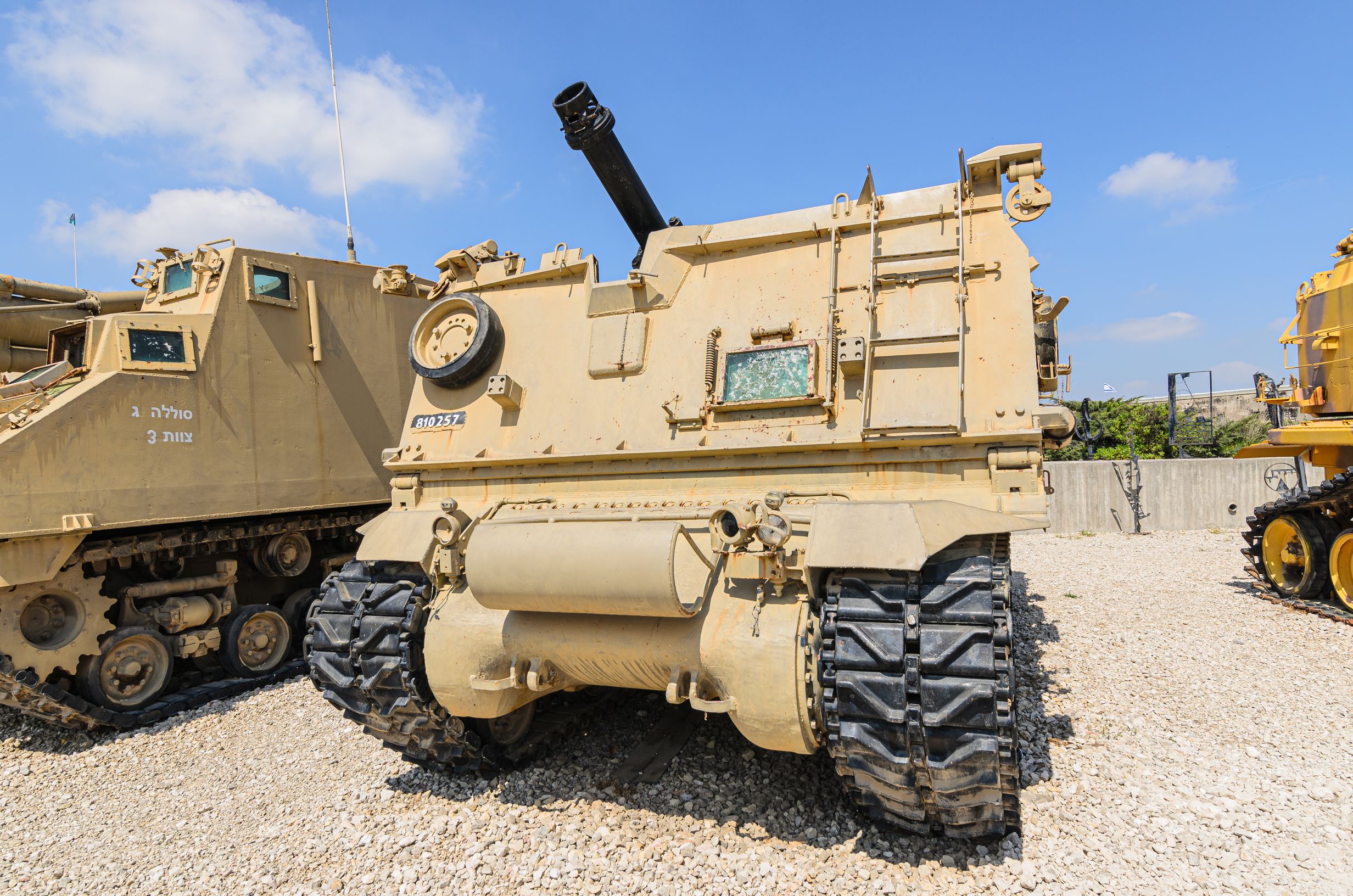

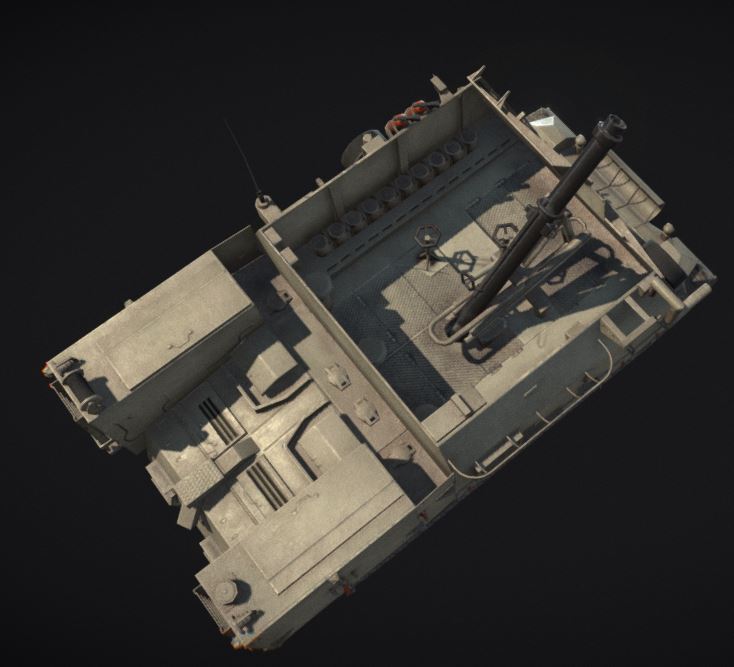

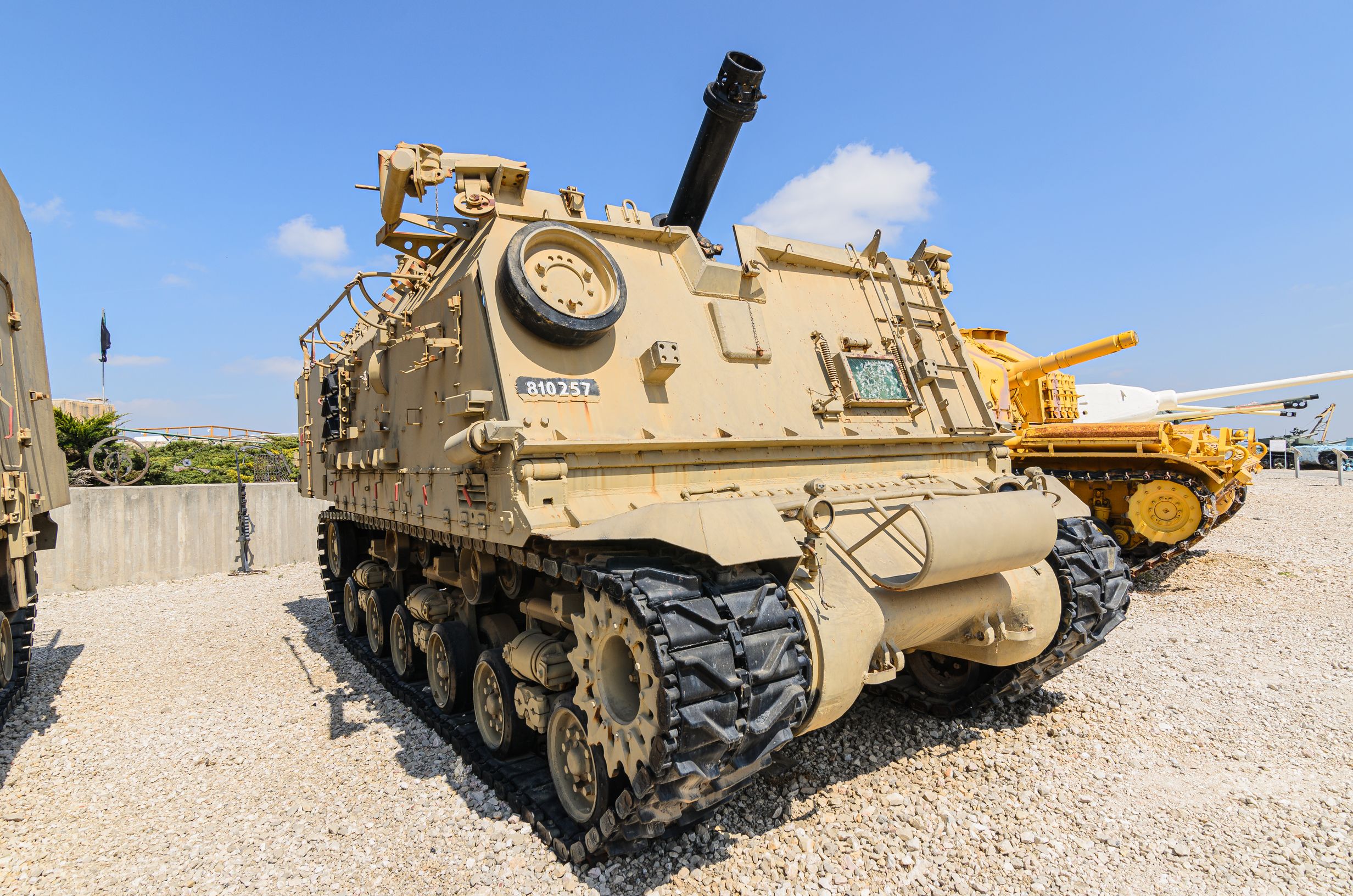

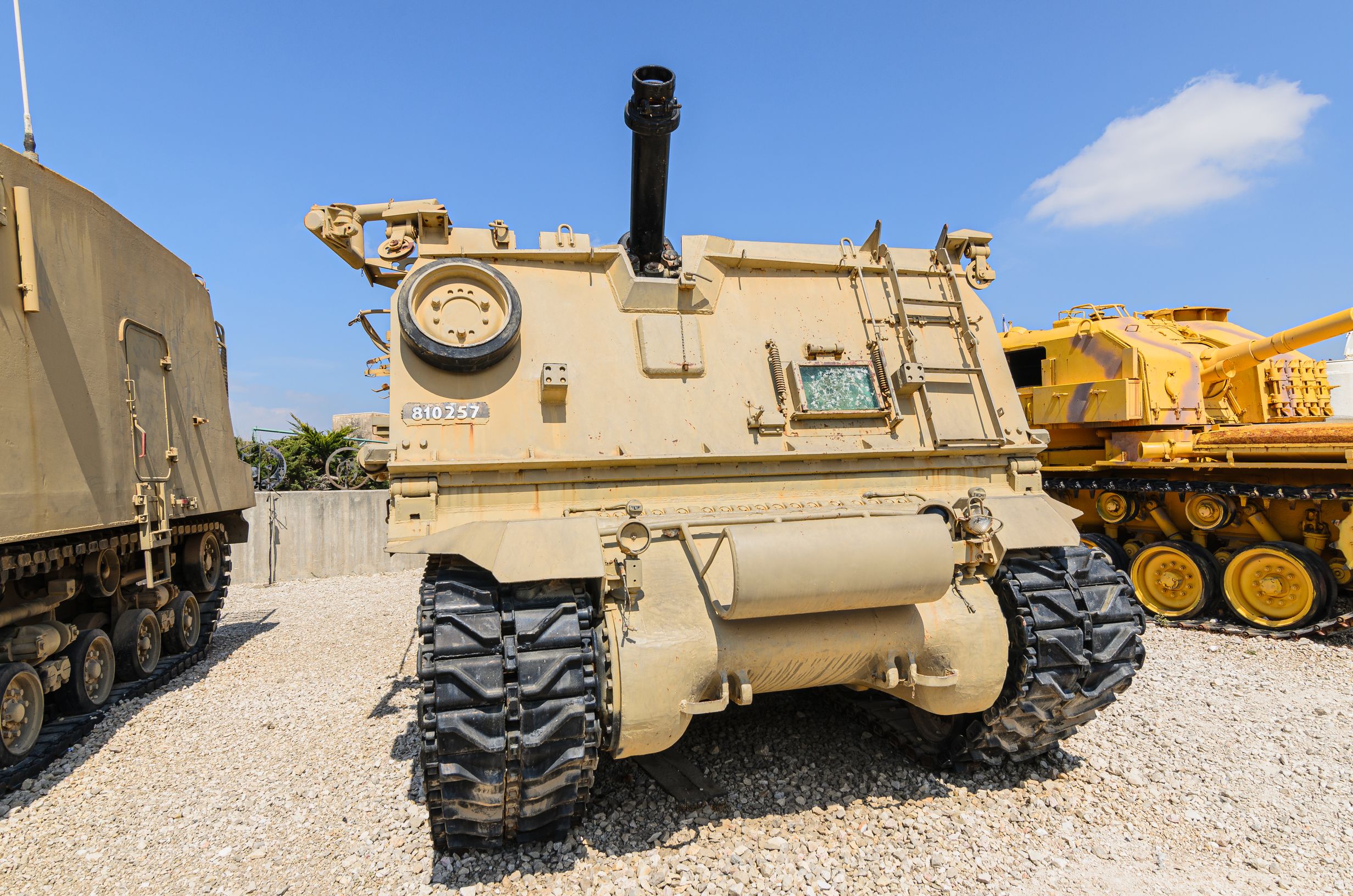

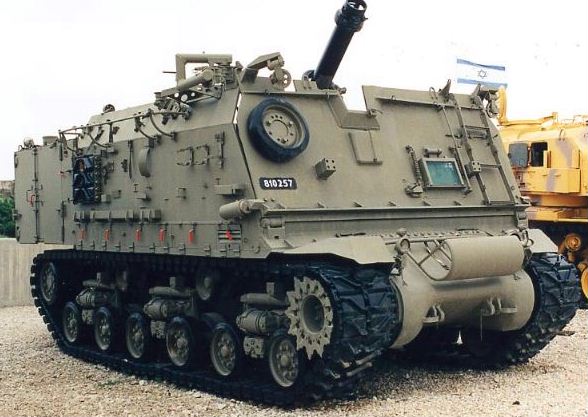

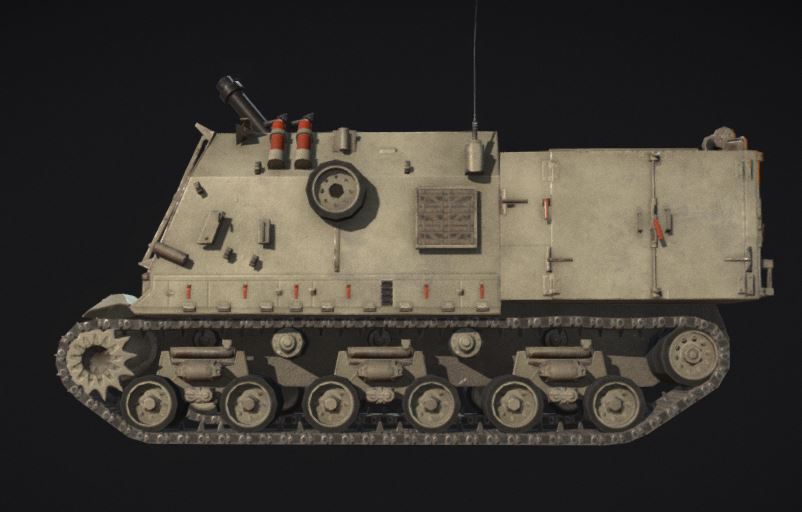

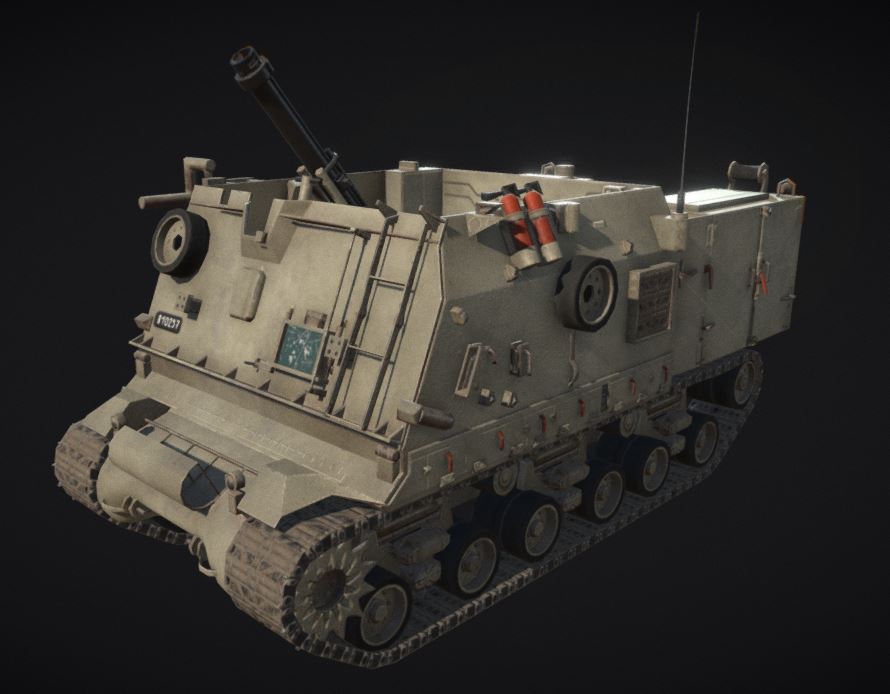

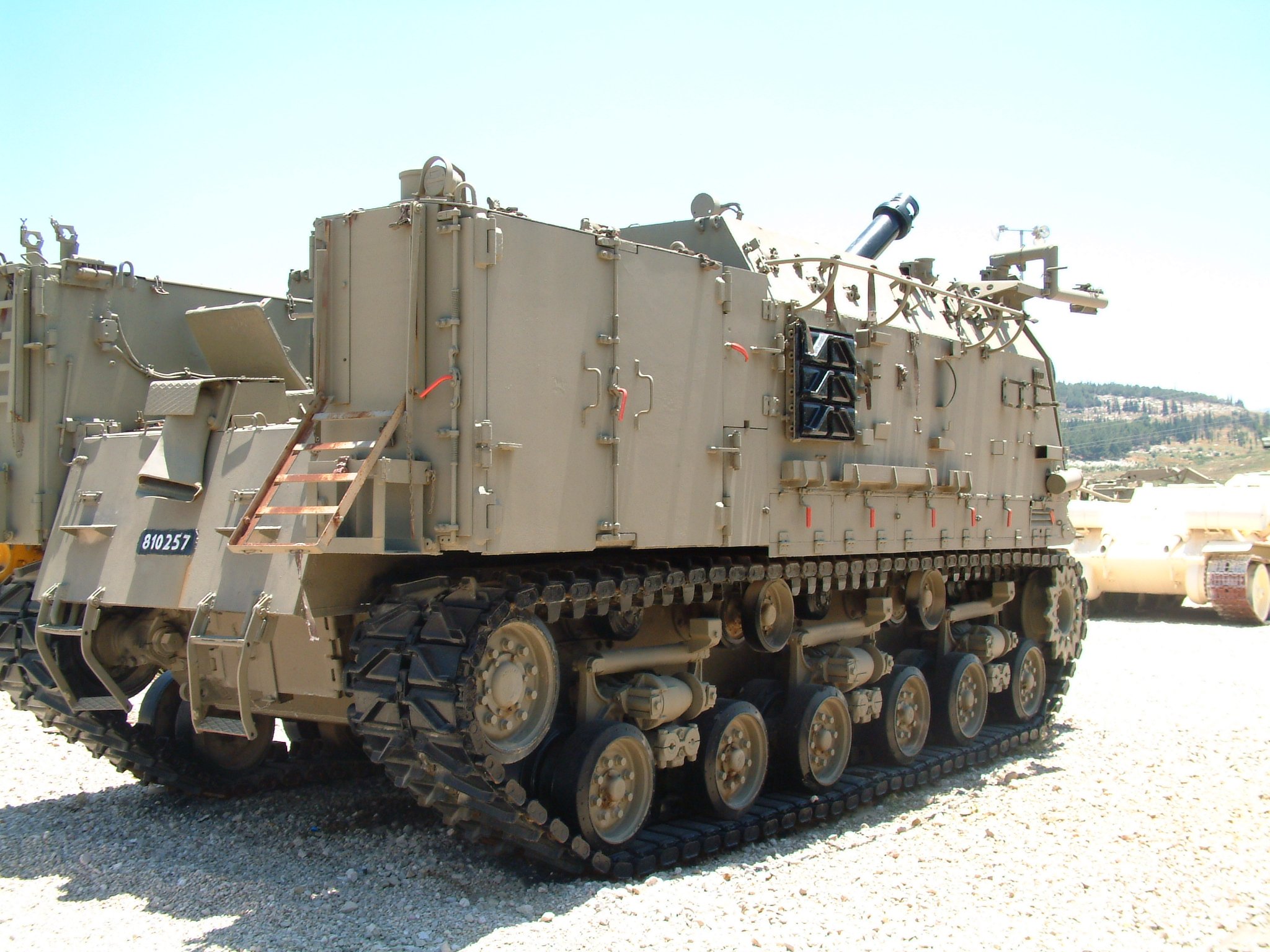

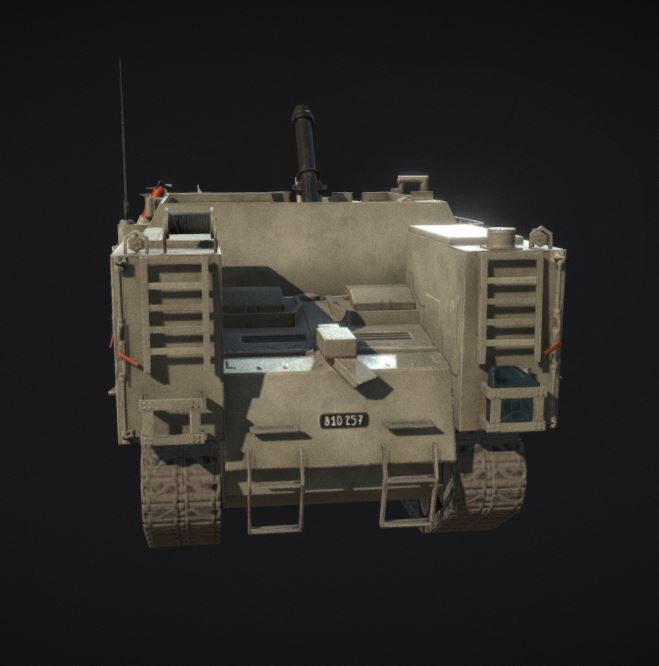

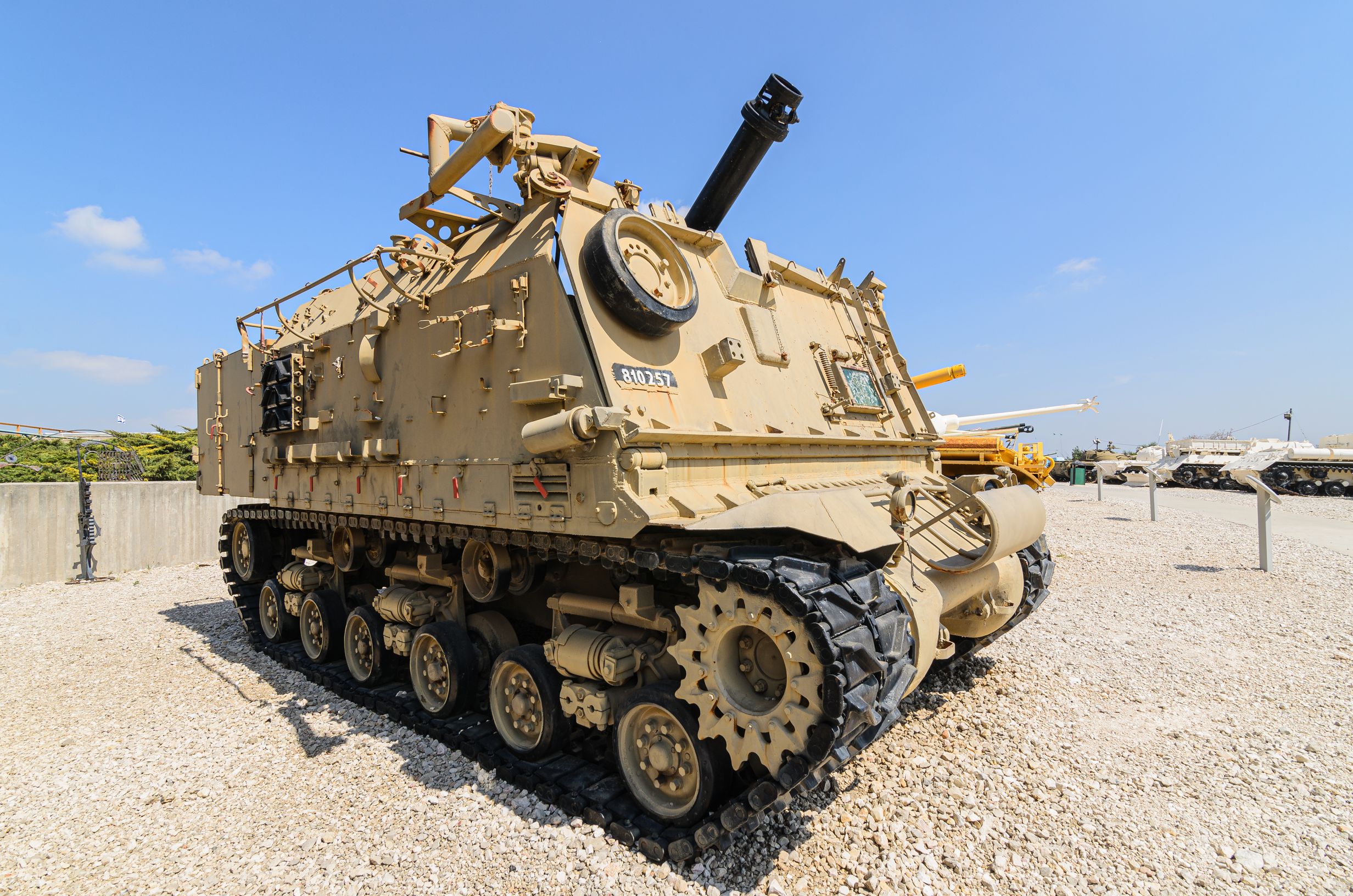

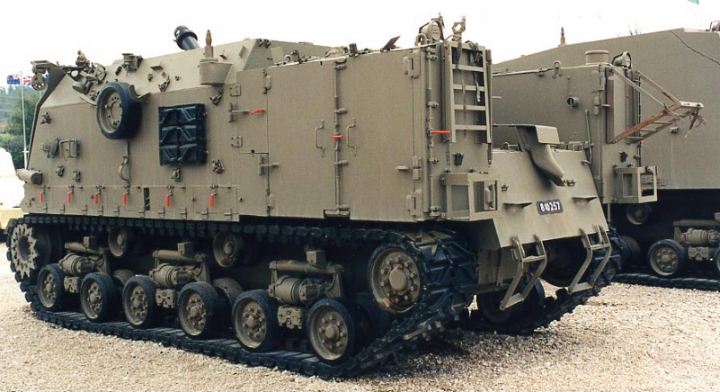

This pics represent the Israeli system of 160 mm mortar board on a Sherman frame The Soltan weapons factory is located in Israel near Haifa. She has developed various weapons among which a game of mortar from 120 to 160 mm.
For the 120-mm mortar the traction system is a classical system using a rolling frame. On the other hand the 160 mm mortar posed a major problem. Indeed this mortar fell into the category of heavy mortar which should support the infantrymen during their attack. The engineers have installed the system weapon on the chassis of a Sherman M 51 adapted to his new function.

Weapon system receive the name M66. Team play is 8 servants. Various changes were made to the tube.

The length of the tube has necessitated the development of a load by breech Yet we should know that this system is very constraining for servers because in addition to the weight of the shell (40 kg ) it is necessary once the shoot was fired to release the breech So it is necessary that the tube switching to the front: The base plate must be removed by 4 servers: the shell is placed in the chamber, the base plate is put back and the tube is raise for another shoot and so forth… .. Light and thin servers abstain from this work please
Characteristics of arme
Caliber tube 160 mm
tube length 3.06 m
Weight System 1.7 t
projectile weight 40 kgs
Range 9600 m
