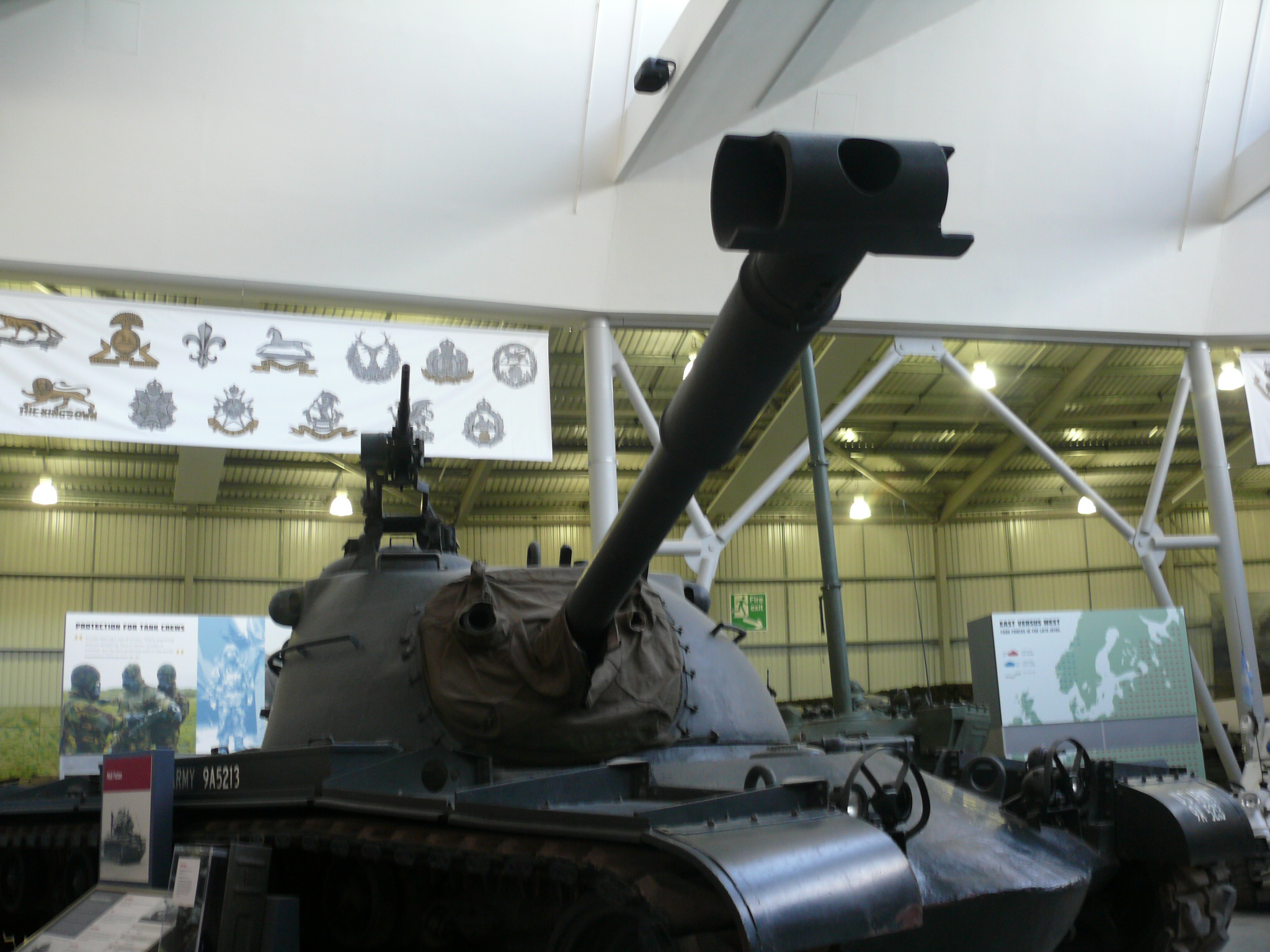

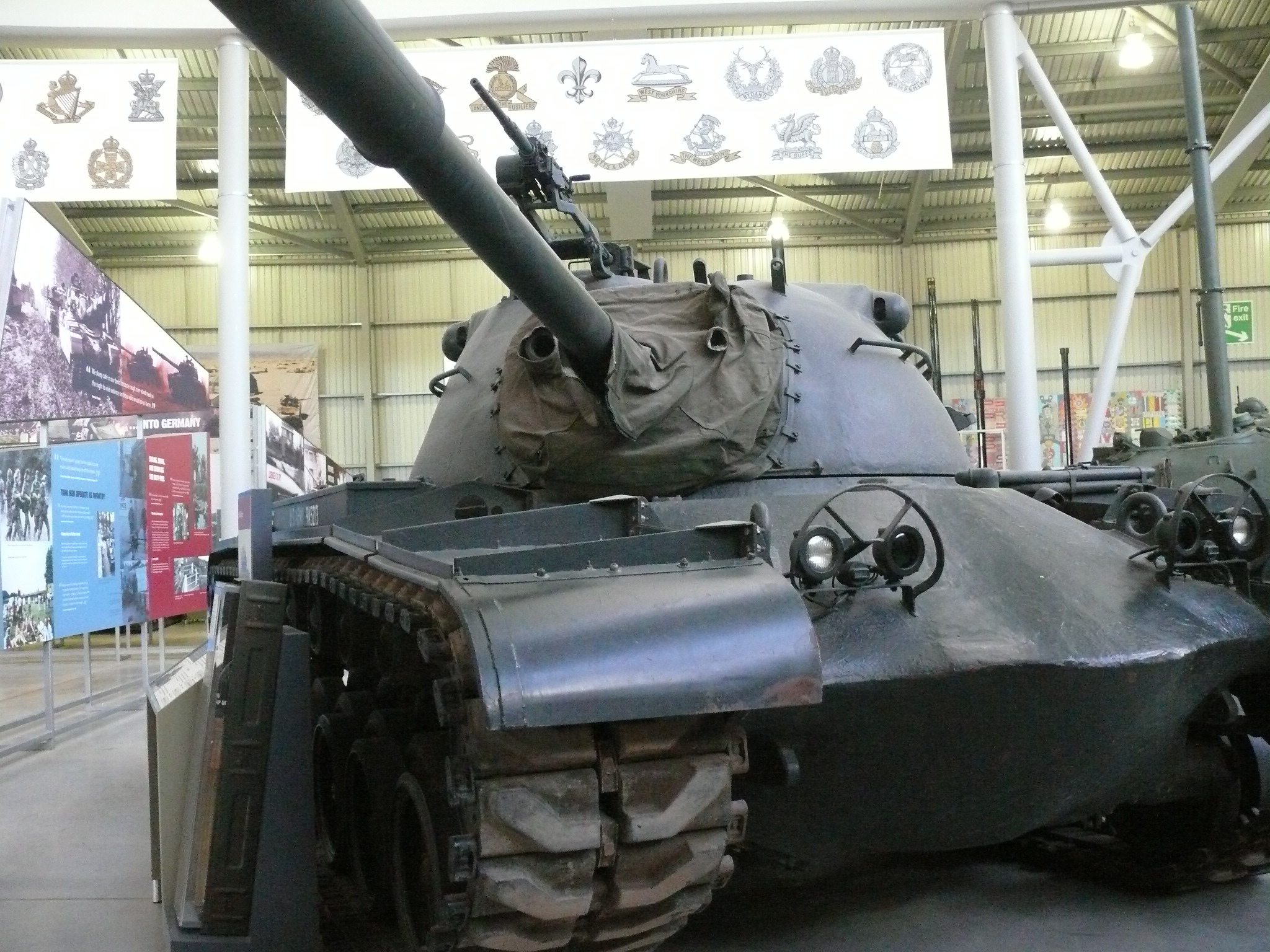

Char Moyen M 48 Patton Bovington









M 48 Patton Bovington
English Translation



Historique Voir ICI
History Click HERE

Principales Versions

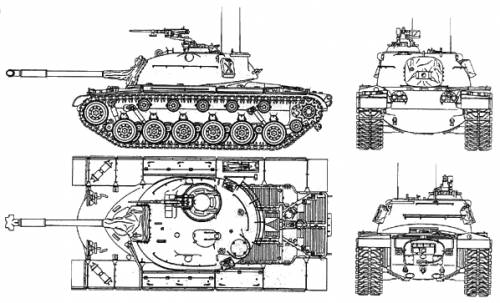

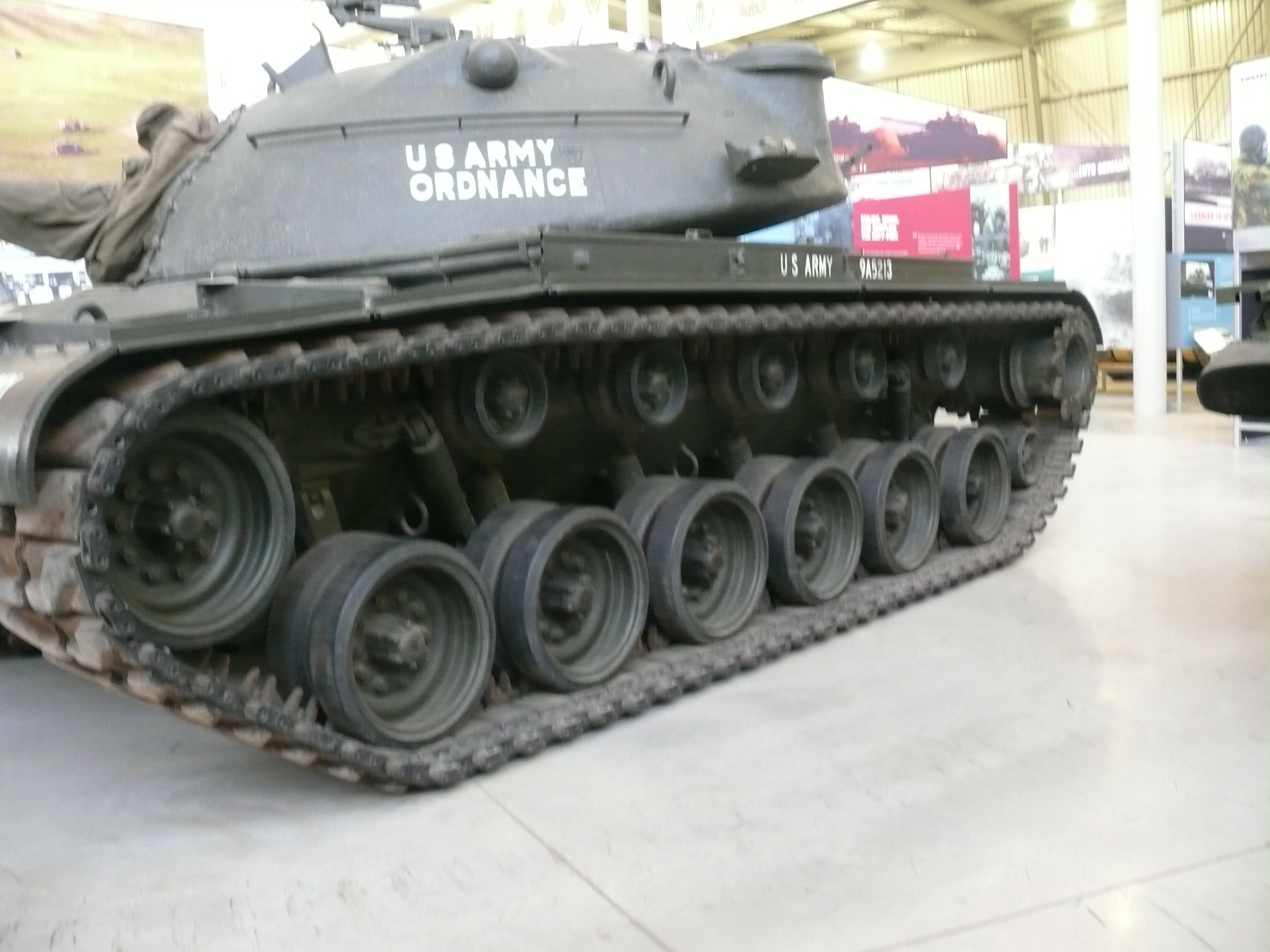

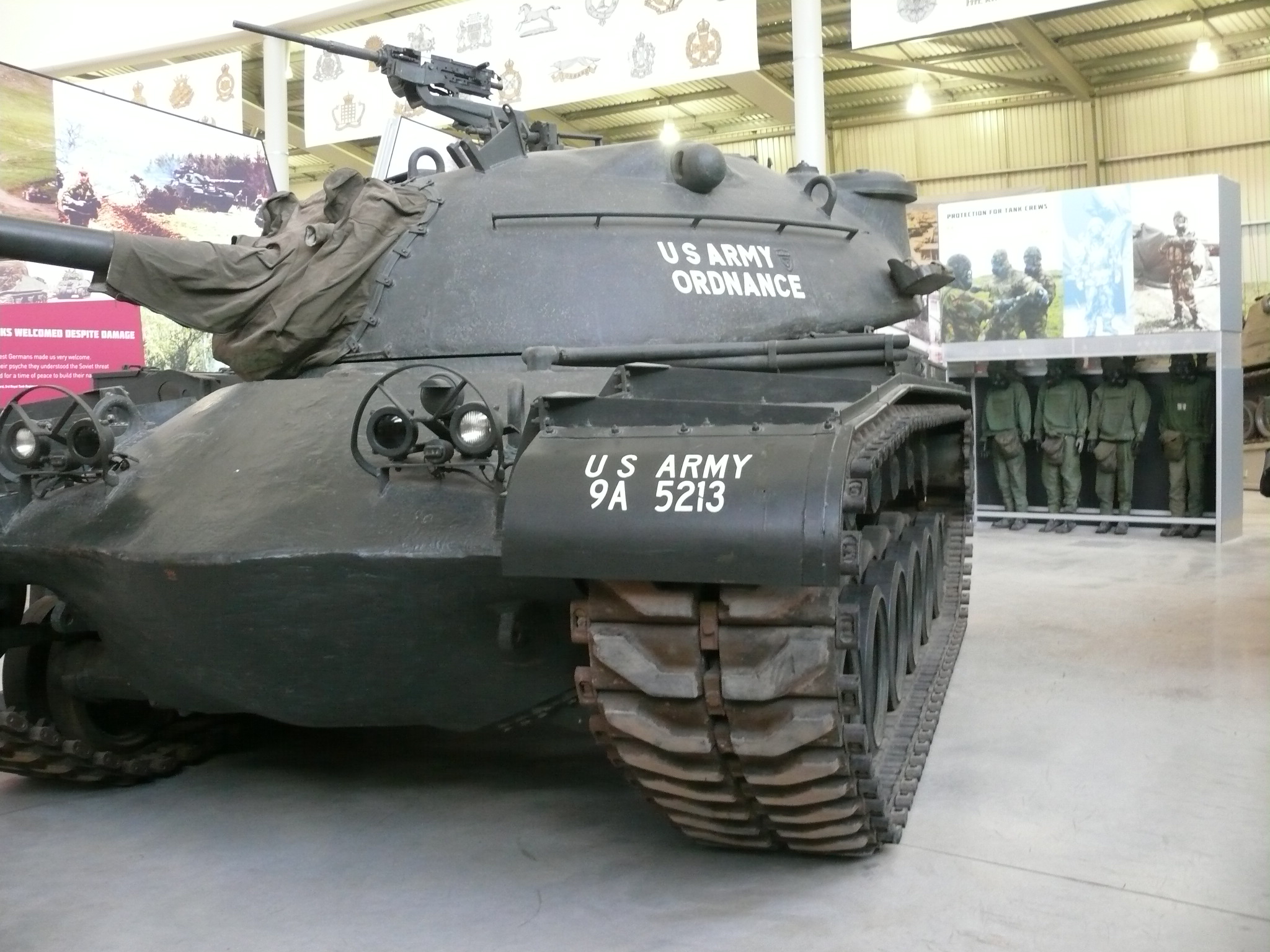

M48:  Canon 90mm gun, Mitrailleuse 12.7mm  sur rail   Glacis arriere  uni Chassis avec 5 galets porteurs

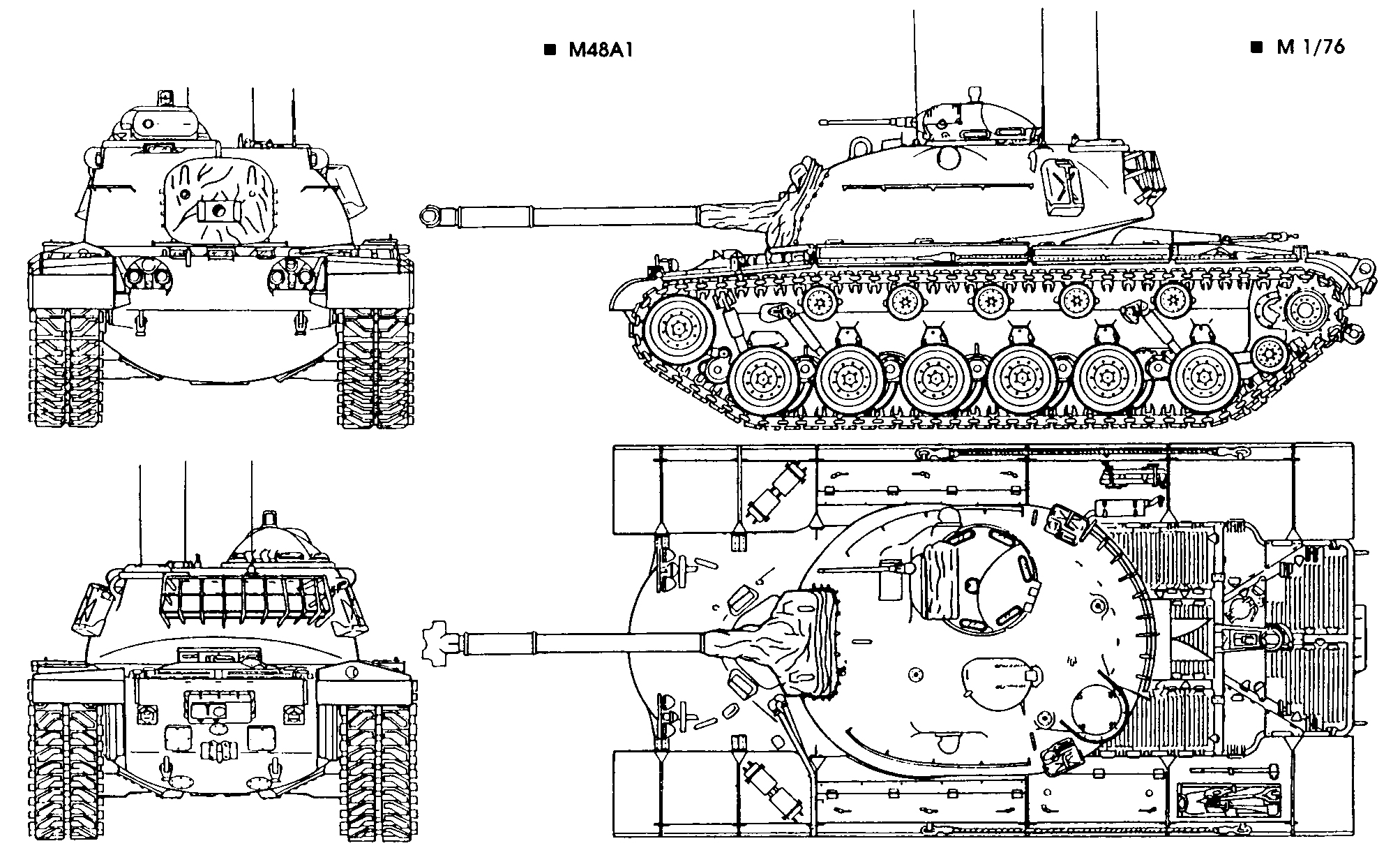

M48A1: Tourelleau  chef de char Mdel M 1  Chassis avec 5 galets porteurs
La diffrence notable se trouve au niveaude la tourelle avec une mitriailleuse sur rail pour le M 48 alors que nous trouvons une mitrailleuse en coupole M 1 sur le  M 48 A1.
Le moteur est un moteur essence AV1790  lui procurant une autonomie de 115km. . Ces M 48 furent rapidement mis aux standart  M48A1. Mais ils seront toujours court sur patte aussi un système de reservoirs auxillaires largable sera prevus pour eux

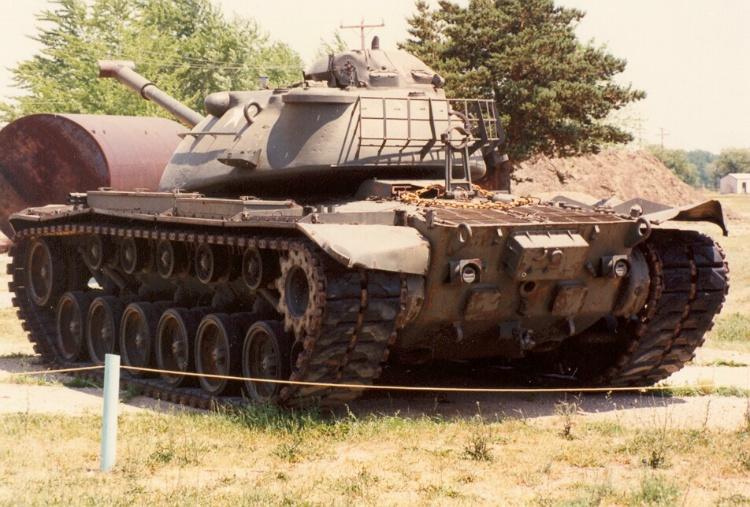

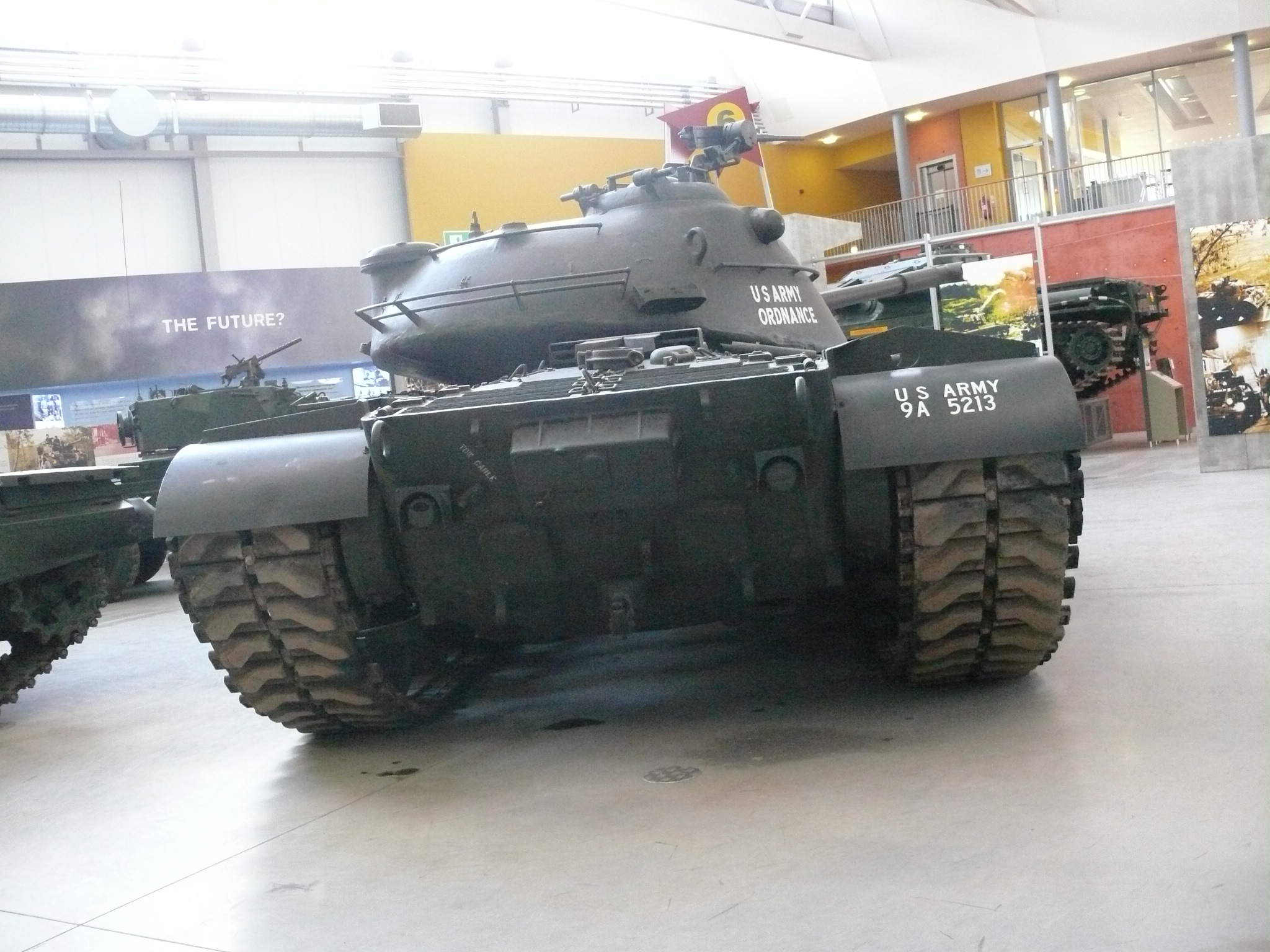

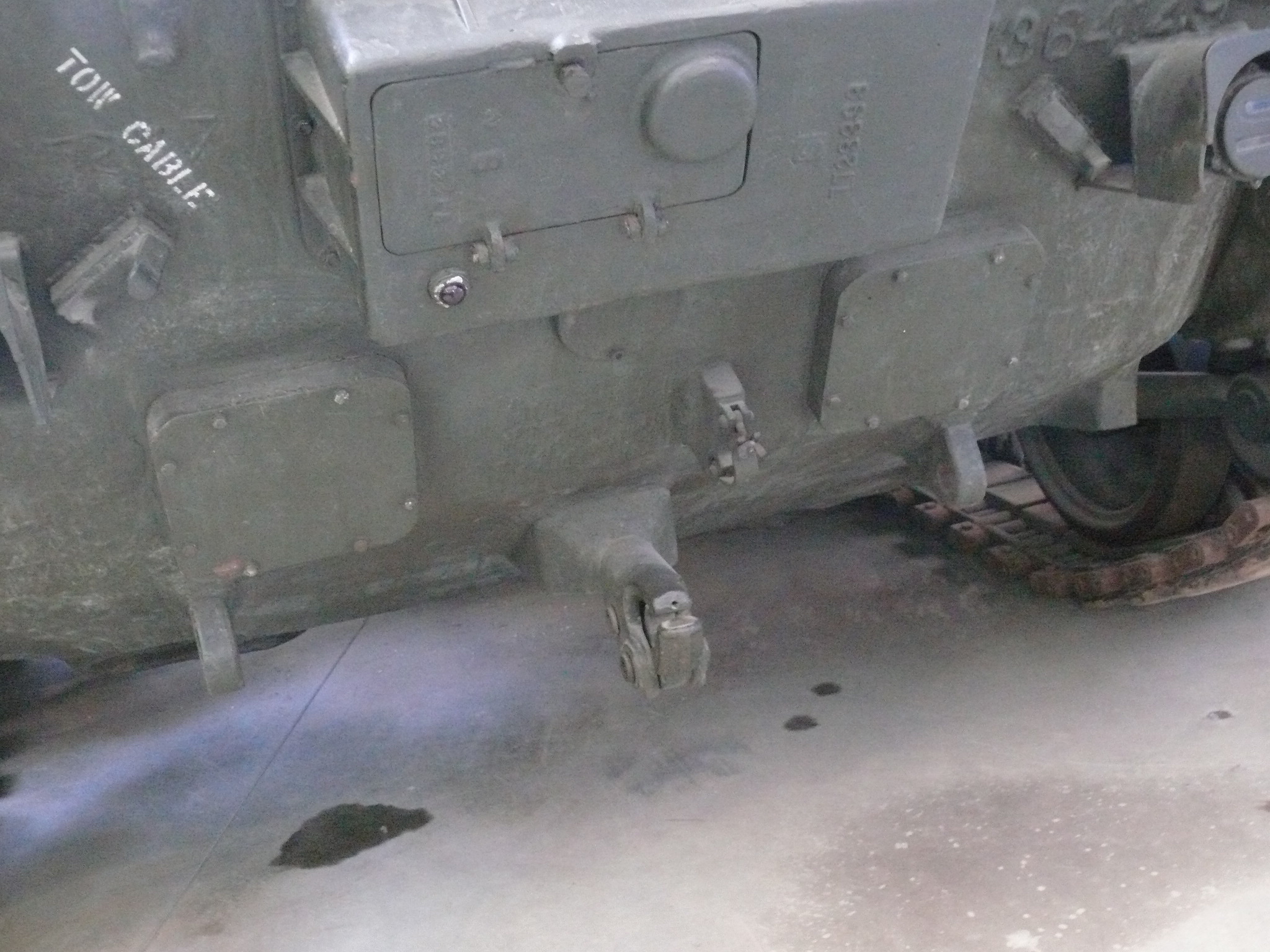

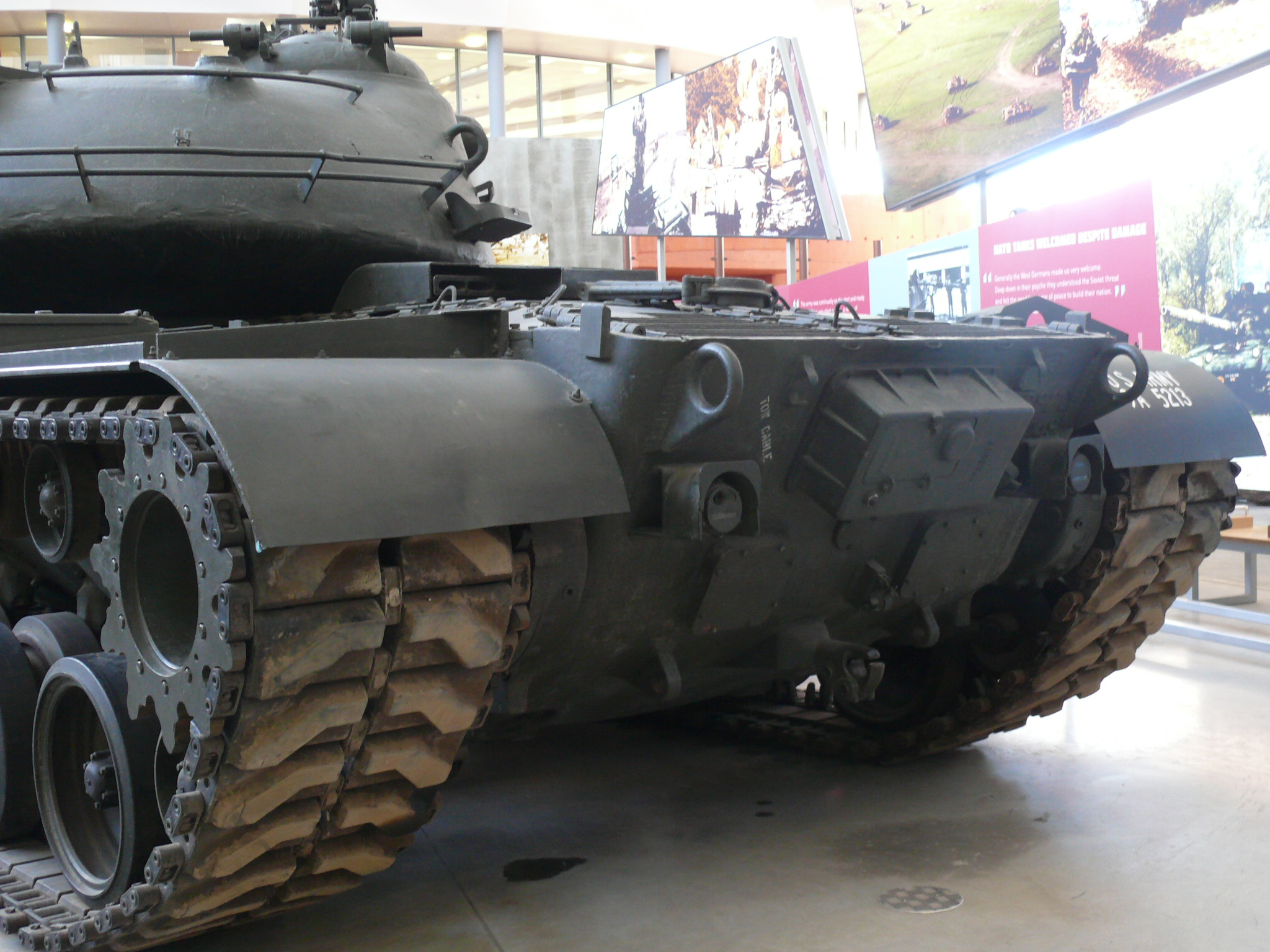

Arriere M 48 Arriere M 48 a1

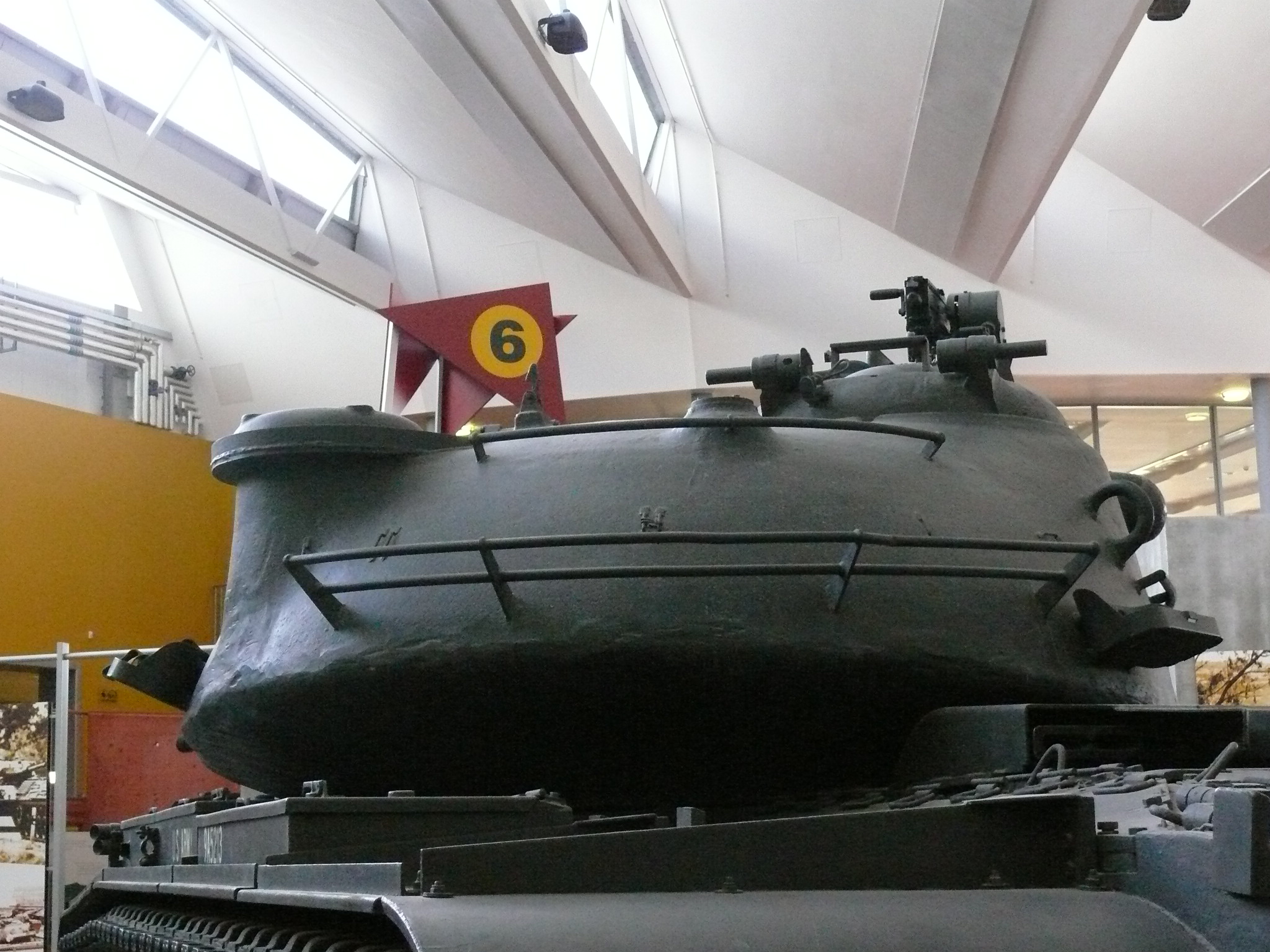

Tourelle M 48 Tourelle M 48 a1

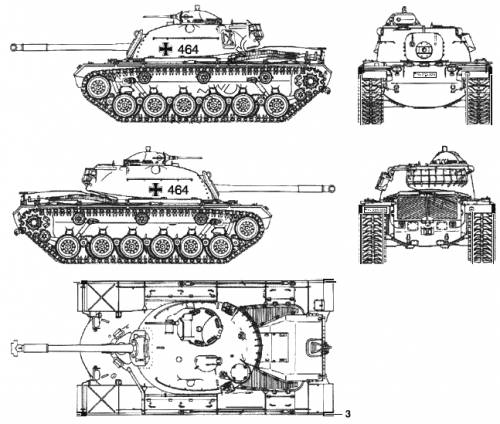

M48A2:

M 48 A2


Le M48A1 fut rapidement remplacé par le  M48A2 en 1955 avec une nouvelle motorisation et un système de conduite de tir.
Le M48A2  se reconnait rapidement car il ne possède que 3 rouleaux porteurs au lieu des 5  La plage arriere est aussi modfiée  Le Modèle  M48A2C sera une version extrapolée la différence reisdant en l'abscence d'une barre de tension entre le 6e galet et le barbotin. tous les M48A2 recoivent un eclairage similaire aux  M60.

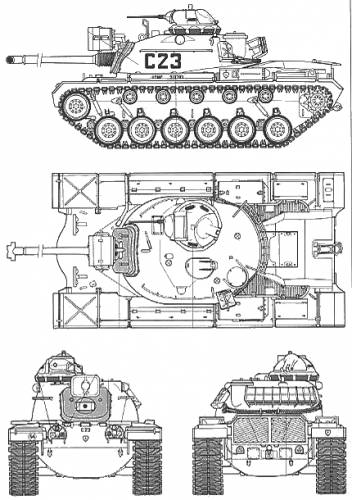

M48A3:




Ce modèle apparait en 1959, . C'est une reconstruction des M48/ M48A1  et de quelques M48A2. Il recoit un moteur diesel  AVDS 1790  malgrès tout la plage arriere ressemble beaucoup au modèle precécent Les modèles tardifs des M48A3  recoivent un nouveau tourelleau de chef de char .
Cest le mdoèle de char qui sera intensivement utilisé par l'USMarines et l' US Army au Vietnam  ou son canon de 90mm  sera à la hauteur  Certaines version de M48  seront utilisés comme lance flamme ( M67A2 flamethrower tank ou Zippo).

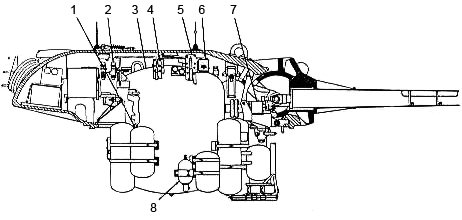

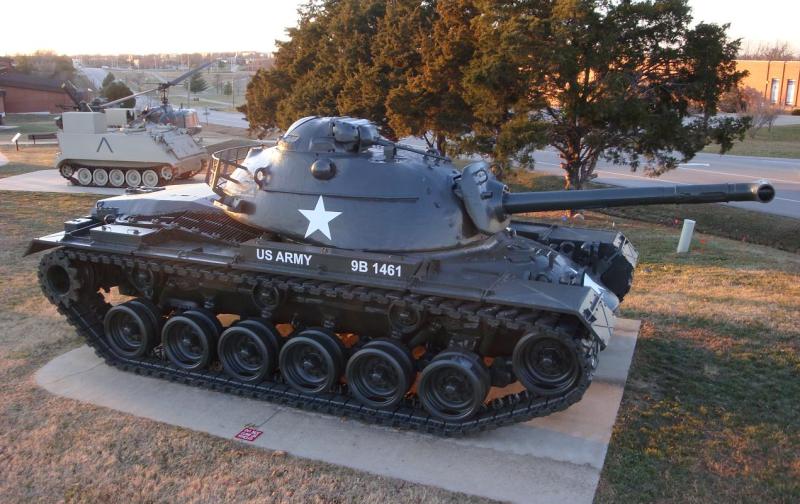

M 67

M48A4
Certain chars seront équips de la tourelle du M60 a2 avec missile Shillelagh

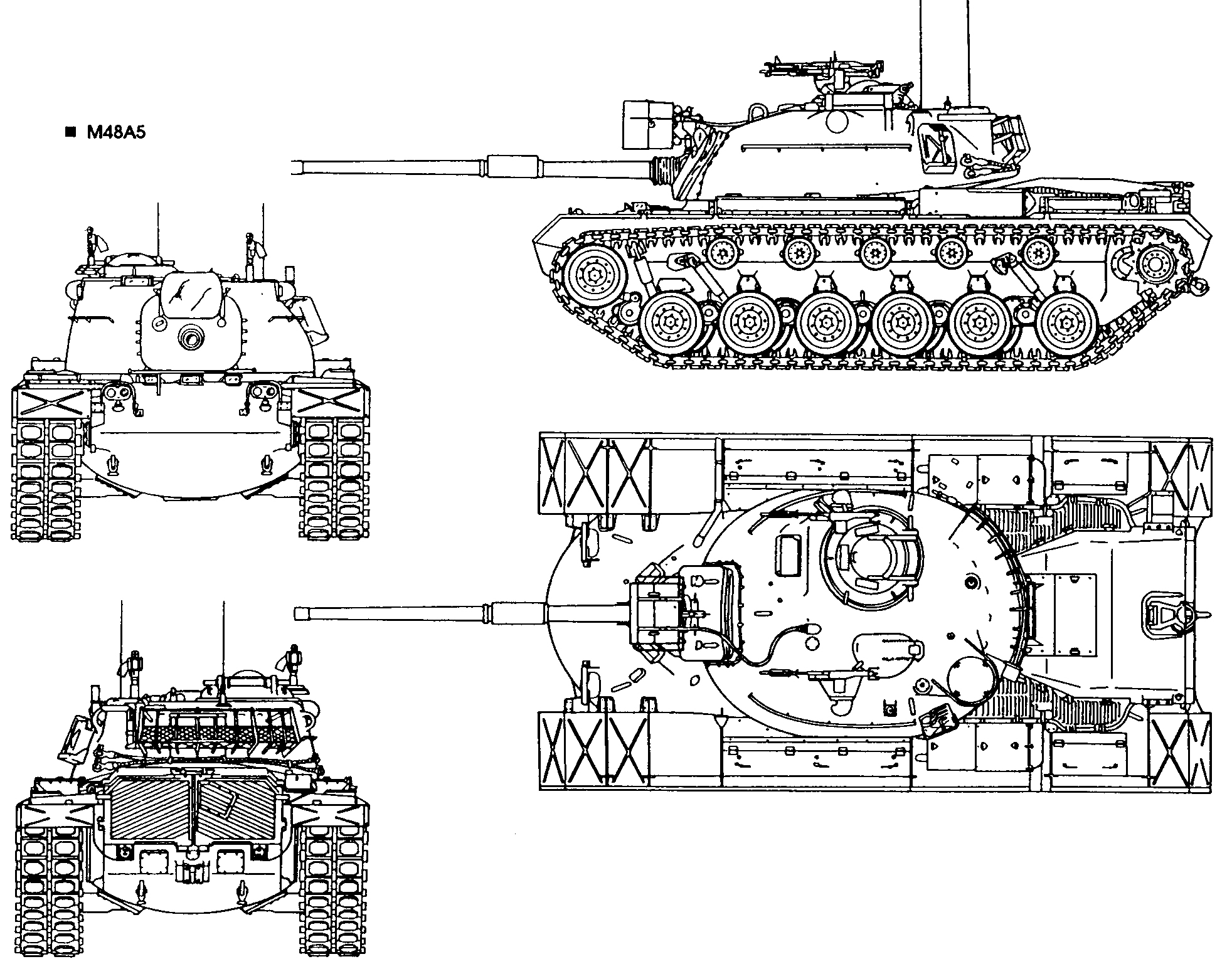

M48A5





La version ultime  avec 2000 M48A5 date de 1975 .Il recoit un nouveau canon de 150mm L107  2 mitrailleuses M60D 7.62mm machine guns  et de nouvelles chenilles et on revient au 5 galets porteurs
Le projecteur de tourelle est au standard du M 60
Il fut retiré du service au milieux des années 90.


Autre Photoscope (Other Walk Around )    1



Voir Aussi Autres Photoscopes  See Also Others Walk Around
M 48 A1
M 48 A 2 C
M48 A 2 GA 2
M48 A 2G
M 48 A5 early
M48 A 5
